Записки Питерского ИП или история о том, как появляется колбаска из Финляндии

Всем читающим доброго вечера/дня/ночи/утра! Решил написать серию постов о том, чем я занимался в недавнем времени, проживая в чудном городе - Санкт-Петербурге.

Пост будет полезен тем, кто любит кататься на маршрутках до Хельсинки, или желает съездить в приграничную Финляндию "нахаляву".

Так же, данный пост призван раскрыть все подробности строения цен и того, как же появляется колбаска/сыр из Финляндии у нас.

Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Далекой зимой с 2017 на 2018 год, обстоятельства сложились не в пользу меня, и компания у которой я являлся подрядчиком, решила отказаться от работ по ремонту техники и произвести закуп нового оборудования(банк на букву П), сервис на Ладожской тоже мягко-говоря не приносил особых денег, и было принято решение связаться с Финляндией снова, осознанно понимая все риски.

Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Краткая справка: с конца ноября 2017 по март 2018, достаточно приличное количество электроники, такой как видеокарты, крутые зеркалки,новые айфоны и т.д. , были достаточно дефицитными и дорогими в РФ товарами.


Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Для начала, нужно было выяснить как работает схема в данный момент, для этого было забронировано место на "бесплатную" поездку в Финляндию за шинами, а так же, чтобы завести необходимые знакомства с водителями, которые всегда не против полевачить за небольшую копеечку:)

Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Поездка прошла в целом успешно, за исключением шести часов проведенных на границе с разборками таможни, так по сути, все знают, что происходит, но спектакль нужно отыграть честно.

Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Такс-Такс. Запрещеночку везете?

Краткая справка: по закону каждый человек мог ввести на территорию РФ товара не больше чем на 50кг беспошлинно, а так же, не более пяти штук одинакового товара, суммой не более 1000 евро. Для этого набираются люди бесплатно - "тушканчики", на паспорта которых оформляются покупки, в данном случае от трех до четырех шин, в зависимости от веса.


Краткая справка 2: Поездки проводятся на микроавтобусах, таких как Спринтер или Дукато, количество мест в которых не более восьми пассажирских, чтобы машина попадала под категорию прав В и не требовались путевые листы, ИП, прочая фигня необходимая для больших микроавтобусов, оставшееся место занимает багажный отсек под те самые шины и т.д.


Получив картину с таможней в данный момент, и выведав у водителя контакты тех, кто ездит в Хельсинки, было решено начинать работу.


Справка по самой схеме: Стартовая схема заключалась в том, чтобы не вкладывать свои деньги, а начинать так сказать с клиентских, для минимизации собственных рисков.


Было подано 20 штук объявлений на авито с разных аккаунтов и номеров, в которых были предложены видеокарту от GTX 1050 до GTX 1080 TI, по более чем вменяемому ценнику, для примера GTX 1060 стоила у нас 35 т.р., у меня они были по 28 т.р.


Первые три заказа набрались достаточно быстро, и заказ на сами видеокарты был оформлен в Финляндии.


Краткая справка 3: с непродовольственных товаров в Финляндии можно получить так называемый возврат налога E-TAX-Free или Инвойс, разница лишь в проценте возврата и моменте получения. Инвойс получается в магазине в котором была куплена карта при последующем пересечение границы, а E-TAX-Free выдается при выезде с территории Финляндии(ЕС). Процент бывает 12 или 24(по сути 20) процентов, что при сумме в тысячу евро, является довольно приличной цифрой. В среднем за поездку видеокарт ввозиться на 2-3 тысячи евро для минимизации рисков, в свою очередь, чеки делаются так, чтобы на человека была в среднем 800 евро и две три карты.


Лично я предпочитал пользоваться инвойсом, однако в первый раз выбрал E-TAX-Free, уж очень хотелось увидеть живые деньги :)


Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

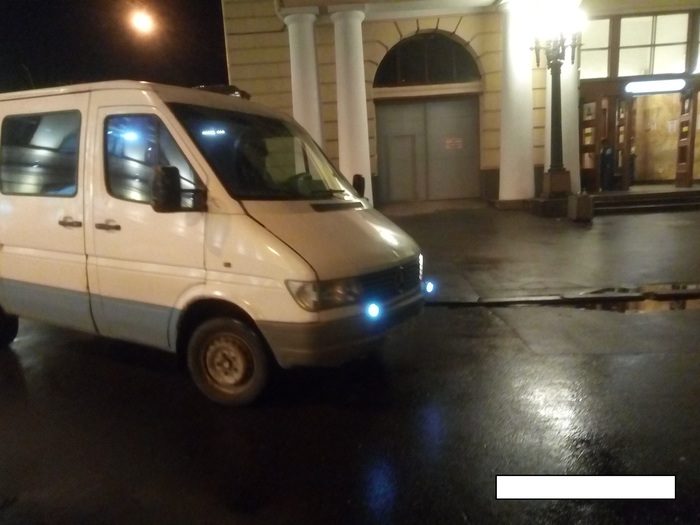

Один из тех самых Спринтеров.

Забившись с водителем на встречу в Фрунзенском районе, что он заберет меня первым и мы обговорим все детали и нюансы, я лег поспать на пару часов перед выездом. В пять утра зазвенел будильник, в шесть утра я стоял на остановке и ждал мой Спринтер.


Он подъехал ровно к указанному времени, водителя звали Алексей(имена изменены), мы сразу нашли общий язык, урегулировали финансовый вопрос, и стали прорабатывать схему вовлечения граждан(сейчас будет отступление про платные поездки).


Краткая справка 4:Те, кто возит на таких машинах в Хельсенки за символические деньги (1000Р), обычно тоже не против подзаработать, и достаточно неплохо налаживают контакт с людьми, однако даже факт того, что вы готовы заплатить, не убережет вас от оформления на ваш паспорт шин, видеокарт и т.д.


В качестве потенциальных жертв был выбран парень студент, которому предложили компенсировать расходы на дорогу за его согласие и девочка-зажигалка явно не имеющая чувства страха за все те же расходы на дорогу. Сам Алексей за согласие и помощь получил что-то в районе 40 евро, расходы на дорогу в сторону, в районе 15 евро. Вся манипуляция стоит от 60 до 100 евро.


Краткая справка пассажира: если что-то пойдет не так - лишение шенгена, причем рискуйте большей часть вы, так как сам "руководитель" может и не брать ничего на себя.


Для первой части и так много текста, поэтому просто картинка на последок.

Записки Питерского ИП или история о том, как появляется колбаска из Финляндии Финляндия, Бизнес, Малый бизнес, Купи продай, Санкт-Петербург, Граница, Таможня, Custom, Длиннопост

Летим в закат.

Вторая часть про колбасу, истории, и т.д. будет следующим постом, если вам зайдет.

Так же могу написать аналогичный пост про автозапчасти и т.д.

Жизнь моя, ИП моё, тэг моё.


P.S. Я не писатель, просто решил, что стоило бы поделиться.

Морали нет, деньги/опыт.

Показать полностью 6
73

How-To: Заставляем играть старый Kenwood

Приветствую всех! Долгими путями попала ко мне в руки магнитола Kenwood KRC-29Y.

Аппарат очень старый, но с рядом интересных возможностей, а так же с ламповым внешним видом, идеально вписывающимся в мой VW Golf 2.

Проблема заключалась в отсутствие aux или bluetooth в магнитоле, а так же в посторонних шумах при проигрывание.


Задача: сделать полноценный AUX , возможно придумать bluetooth, сделать как можно более насыщенное звучание.


Сама подопытная(фото из сети):

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Приступим к разборке и модификации:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Первым делом откручиваем кассетный привод(точки крепления отмечены зеленым), и выпаиваем его шлейф(на фото отмечен красным).


Далее мы видим плату:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Нам потребуется выкрутить винт и отогнуть застежки отмеченные красным.


Далее вынимаем плату из корпуса и переворачиваем:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Теперь немного теории о внедрение AUX:

Приличное количество лет назад ребята из Kenwood придумали свой разъем для опционального подключения CD привода(деки) и управления ею посредством i2c шины, и передачи звука в аналоговом формате.


Выглядит это дело так:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

В нем 13 контактов, но как видно из предыдущего фото необходимых только пять.


Так же, существует такая очень классная схема коннектора, что и куда вставлять, но в нашем случае нужно было вызвонить нужные пятаки на плате и припаяться к ним, в связи с неимением такого разъема.

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Далее нам потребовалось заменить микросхему TDA7384Aна TDA7560, в связи с более лучшими характеристика последней.

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Производитель по традиции ST Electronics :)


Отличия в следующем:


TDA 7384A в норме выдает достаточно мало ватт, в районе 30 ватт на канал, и обладает колоссальным количеством хрипов, писков, тресков, и остальных мало приятных звуков для ушей.

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Однако производитель заявляет нам о том, что наоборот, данная микросхема обладает минимальными шумами и тресками, вероятно это вызвано тем, что в своей основе она имеет биполярные транзисторы.


TDA 7560 в свою очередь является более дорогим и хорошим усилителем, так как выходной каскад построен на транзисторах типа MOSFET, иными словами - на полевиках.

Производитель заявляет о том, что микросхема обладает хорошим подавлением помех и шумов, почти Hi-Fi, а так же способна выдавать в среднем 55 ватт на канал, а в пике до 80 ватт на канал :)

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Далее необходимо установить две фильтрующие емкости, то есть конденсатора,  для того чтобы напряжение было более стабильным, и не создавало помех.

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Конденсаторы используются 2200 мкф 25В, снятые с магнитолы BMW.

Одним концом подпаяны к земляному полигону на плате, а другим на ногу стабилитрона, то есть плюсом. Сами они приклеены на клей-гель.


Далее мне захотелось получить более приятный моему глазу вид, и для этого родная шторка кассеты была снята, а в ее замен была установлена  с магнитолы BMW c надписью Dolby, которая в скором времени станет применима к данной магнитоле, в связи с установкой шумодава Dolby.

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

В сборе с мордочкой выглядит так:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

В машине выглядит так:

How-To: Заставляем играть старый Kenwood Магнитола, Автозвук, Ремонт аудио, Паяльник, Апгрейд, Олдскул, Длиннопост

Вот как-то так.

В следующем посте будем интегрировать Bluetooth, а так же впаивать шумодав Dolby.


Ответ на вопрос к чему столько усилий:

1. Стильно

2. Мало в каких магнитолах с заводах идет нормальный усилитель

3. Офигенная красная подсветка кнопок

4. Регулировка низких, мидов, верхов, баланса, баланса перед/зад, наличие функции LOUD включаемой одной кнопкой, эквалайзер, отличнейший прием радио.


Всем спасибо за внимание!

Любые вопросы можно задавать в комментах, или писать на почту: maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Великий Новгород

P.S. Тэг моё, гольф мой, магнитола моя.

P.P.S. Кинул с сообщество ремонтеров, так как ремонт и апгрейд есть.

Показать полностью 12
121

How-To: Разблокировка FRP на Alcatel 5V

Приветсвую всех!

Сегодня принесли на разблокировку от Google Аккаунта новенький Alcatel 5V.

Перелопатив всю инфу на  известных форумах, и посмотрев пару видео на ютубе, я понял что не один из описанных способ для этого телефона на последней версии обновления безопасности не подходит.

Было принято решение попробовать попробовать по-своему.


Сам подопытный:

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

P.S. Уже без аккаунта.


Для разблокировки нам потребуется:

1. Включить ADB на телефоне(об этом ниже)

2. Подключиться к Wi-Fi

3. Зайти в настройки


На данном телефоне ADB можно включить через Recovery, для того чтобы это сделать, нам потребуется зайти в сам Recovery.

Для этого выключаем телефон и нажимаем обе кнопки громкости и включения, и.. мы в Recovery.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

1.Выбираем пункт стереть данные/заводские настройки.

2.Выбираем пункт включить ADB и выбираем перезагрузить.

3.Подключаем телефон к ПК.


Далее открываем командную строку и переходим в папку с ADB, и вызываем следующие команды:

adb shell

am start -S com.android.settings/.Settings$PowerUsageSummaryActivity


С помощью этих двух команд мы открываем пункт Настройки в телефоне и сможем дальше продолжать работу по разблокировке.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Далее переходим к телефону, на котором в настройках нам нужно открыть пункт приложения:

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Нам потребуется приложение Google.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Пункт Уведомления от Приложения.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Пункт Дополнительные настройки.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

И нажимаем на знак вопроса.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

В поиске вбиваем: OK Google, выплывает строчка OK Google isn't working, нажимаем на нее.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Далее нажимаем кнопку Play на видео и  нажимаем на часики, таким образом мы попадаем в Chrome.

How-To: Разблокировка FRP на Alcatel 5V FRP Lock, FRP, Google, Unlock, Сообщество ремонтеров, Alcatel, 5v, Аккаунт, Видео, Длиннопост

Таким образом мы попали в Chrome и можем скачать дополнительные файлы для разблокировки.

Далее все манипуляции можно производить в соответствие с этим видео, смотреть начиная с 2:26.


Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:maximko1011@yandex.ruТак же можно писать на 4PDA, там под этим же ником.г. Великий НовгородP.S. Тэг моё, клиент мой.

Показать полностью 10 1
202

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта

Приветствую всех!

Сегодня принесли Meizu M5s для того чтобы снять Flyme аккаунт, к сожалению все способы с известного форума отказались разблокировать телефон, поэтому было принято решение попробовать свой вариант.


Сам подопытный:

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

P.S. Фото уже после разблокировки.


Для разблокировки нам потребуется:

1. Cлить с телефона NVRAM(область с Imei)

2. Слить c телефона PROINFO(инфa о серийном номере)


Посредством данных областей Flyme определяет, что телефон залочен, связываясь с сервером.

Однако, на последних обновлениях данные о блокировке так же прописываются в резервную область.

P.S. Все ссылки будут в комментах.


Открываем SP Flash Tool и открываем в нем полный дамп прошивки M5s.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

Далее на потребуется считать области с Imei и SN, для этого переходим во вкладку ReadBack.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

P.S. Адреса и размер области мы взяли из Scatter-файла разметки.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

Считав области Imei и SN нам потребуется изменить серийный номер на одну-две буквы посредством использования hex-редактора.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

Я изменил буквы HK на QX.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

Далее сохраняем файл с серийным номером, он нам пригодиться.

Далее, нам потребуется прошить аппарат с пунктом Format ALL+Download для того чтобы стереть резервную область.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

После успешной прошивки, необходимо зайти в Flyme аккаунт на устройстве и вернуть измененный серийный номер и imei.

Для этого нажимаем на клавиатуре Ctrl+Alt+V, и в окне Windows ставим галочку напротив Write Memory.

Вот так выглядит:

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

И в поле Begin Adress прописываем начальные адреса из скриншотов выше.

How-To: Разблокировка MEIZU M5S(MTK) от Flyme аккаунта Ремонт телефона, Android, Flyme 6, Сообщество ремонтеров, Прошивка, Разблокировка, Аккаунт, Длиннопост

После успешной прошивки Imei и серийника устройство запуститься без привязки к прошлому аккаунту и блокировки.

В теории, должно работать с любым Meizu на MTK.


Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:

maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Великий Новгород

P.S. Тэг моё, клиент мой.

Показать полностью 8
84

How-To: Моддинг(AV) SEGA Master System 2

Приветствую всех!

Некоторое время назад ко мне поступила игровая консоль Sega Master System 2,  с неработающим видеовыходом.


Имеющаяся проблема: В норме сигнал выдается на антенный выход и находится телевизором на определенной частоте, однако в данном случае после пяти попыток найти сигнал на телевизоре, был сделан вывод, что этого сигнала нет или же приставка совсем мертва.


Немного истории: Master System  была 8-битной консолью, сделанной как конкурент NES или Dendy, как ее называли у нас, так же она была прямым наследником Sega SG-1000, а так же первой консолью SEGA получившей широкое распространение. В свою очередь, Master System II является более урезанной версией первого.


Сам пациент:

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Пожелания:

Заказчик пожелал по возможности переделать консоль на композитные выходы видео и звука, и какое-нибудь стандартное питание типа USB.


Процесс ремонта:

В данной консоли установлен преобразователь(энкодер) аналогового RGB  в композитный, проще говоря с конвертер для вывода изображения на экран телевизора. Называется данная деталька - Sony CXA1145, и имеет преимущество, в виде наличия выхода звука в формате моно, а так же композитного видеовыхода, не распаянного отдельно на плате.

Питание формируется посредством пяти-вольтового линейного стабилизатора напряжения, который можно смело выпаять и заперемычить ввиду того, что надо 5В, которые есть на USB.


Вот фото внутряночки(с просторов сети):

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Чуть-Чуть схем:

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Нас интересуют 20 и 9 выводы микросхемы отвечающие за видео и звук соответственно. Для дальнейшего продолжение работы находим схему включения данной микросхемы в каком-то устройстве, где эти выходы задействованы.


Схема включения:

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Красным отмечены выходы 9 и 20, нам необходимые.  По схеме перед видео выходом стоит резистор на 10 Ом и конденсатор на 220 микрофарад, а по аудио выходу используется резистор 75 кОм и конденсатор 10 микрофарад. Путем тестовых сборок на различных вариациях номиналов, было установлено, что самый оптимальный номинал резистора - 47Ом, а конденсатора, как и указано 220 микрофарад.

Далее с аудио выходом была опробована предложенная выше схема включения, но никакой разницы в сравнение с взятым напрямую сигналом с 9 выхода микросхемы не было, значит

оставим напрямую на джек.


Про питание:

В данном случае используется следующий линейный стабилизатор напряжения - LM7805CT.

На его схеме включения видно, что он имеет три контакта, первый - вход, третий - выход, второй - земля.

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Таким образом, можно заперемычить первый и третий контакт и подать ровно пять вольт на вход с любого внешнего источника, будь-то блок питания смартфона.


Паяем-Собираем:

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Используем SMD резистор, так как других под рукой нету. Разъем джек был взят с видеокарты S3 Trio, и он идеально подходит в существующие отверстие, видео разъем точно так же идеально встает в положенное место. попутно выпаиваем пяти-вольтовый стабилизатор напряжения и перемычим пятачки, теперь приставка будет питаться от пяти вольт(USB).


Тестируем:

How-To: Моддинг(AV) SEGA Master System 2 Сообщество ремонтеров, Приставки, Ремонт техники, Sega, 8bitmmo, Сервисный центр, Длиннопост

Бинго! Все завелось и работает!

P.S. Просьба о отдельном джеке и RCA пожелание заказчика, так же как и пять вольт, ввиду удобства питания от ТВ.


Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:

maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Санкт-Петербург/ г. Великий Новгород

Паялка: Lukey 702, с интегрированным T12.

P.S. Тэг моё, клиент мой.

Показать полностью 6
-11

DIY: Отзыв о DIYorDIE MEETUP Mail.ru Group

DIY: Отзыв о DIYorDIE MEETUP Mail.ru Group Diy Or Die, Mail ru, July, Engineering, Технологии, Meetup, Длиннопост
DIY: Отзыв о DIYorDIE MEETUP Mail.ru Group Diy Or Die, Mail ru, July, Engineering, Технологии, Meetup, Длиннопост

Pre: Oтзыв будет со стороны докладчика

Pre-Pre: Коммерческие цели не могут преследоваться благодаря формату мероприятия


1. Предыстория?

Уже в который раз многоуважаемая Mail.ru Group провела meetup в формате DIYorDIE, которое уже третий раз проходит в июле, и с каждым годом, по числу зрителей, и поданных заявок докладчиков, мероприятие растет и развивается.


2. Что подразумевает мероприятие?

Мероприятие подразумевает выступление докладчиков на  площадке mail.ru group, в центральном Московском офисе, перед относительно небольшой, но растущей,  на данный момент аудиторией, в целях демонстрации своих проектов успешных или не совсем, показывающих и популяризирующих концепцию DIY, которая с каждым годом набирает все больше и больше приверженцев. Концепт мероприятия, несмотря на то, как может показаться на первый взгляд, подразумевает не только IT и связную с IT тематику, но так же и любую другую интересную тему, которая попадает под концепцию DIY.


3. Что  такое DIY?

DIY- DO IT YOURSELF, что по сути своей является "сделай сам". Суть которой в том, что все можно сделать самому, своими силами, своими руками. К счастью, в данный момент интерес к самодельничеству растет у общества в целом, что не может не радовать.


4. А про что рассказывали?

В этом году, докладчиков было всего шесть, несмотря на то, что изначально должно было быть больше, если я правильно помню, то девять, однако, с каждым днем по разным личным причинам ,их становилось все меньше.

Далее будет приведен список, Тема-Докладчик:


— «Самобалансирующий робот EduMip на BeagleBone Blue для изучения ROS»

Алексей Бурков


— «Создание бота для участия в AI mini cup на рекуррентной нейронной сети»

Александр Гусев


— «Android Things. Порог вхождения и перспективы для DIY»

Артур Сафин


— «Вторая жизнь Android устройств, фичи и ардуино»

Максим Ефимов


— «Хайтек для дочери: электротрайк»

Алексей Андрианов


— «Античная военная техника в современном исполнении»

Тимур Тугушев


Как можно видеть,  не все темы попадают под IT тематику, что несомненно хорошо, так как это делает meetup разнообразным.


5. К чему все это?

Весь этот пост к тому, что если у вас есть идеи, которые вы не знайте как осуществить, есть проекты, которые не под силу закончить в одиночку, или вы просто хотите увидеть "как это?" и вдохновиться, то обязательно подавайте заявки на следующий meetup и приходите вне зависимости от того, прошел ваш доклад или нет, ведь если даже не прошел, то не стоит упускать возможность посмотреть на другие.

Идея с самим meetup'ом очень хорошая, для нашей страны, и наших реалий, в некотором смысле уникальная, однако, она требует поддержки комьюнити, и требует наличия людей для кого это делать и зачем.


P.S. Помните, все что сделано вашими руками, уже уникально, независимо от работоспособности:)

P.P.S. Все доклады можно найти на ютубе.

P.P.P.S. Пара фоток Москвы:

DIY: Отзыв о DIYorDIE MEETUP Mail.ru Group Diy Or Die, Mail ru, July, Engineering, Технологии, Meetup, Длиннопост
DIY: Отзыв о DIYorDIE MEETUP Mail.ru Group Diy Or Die, Mail ru, July, Engineering, Технологии, Meetup, Длиннопост

C ув. Maximko1011

Показать полностью 3

Взываю к силе Пикабу! Требуется забрать два телефона в Новосибирске и выслать в СПб!

Неожиданно понадобилось забрать два телефона в Новосибе, однако друзей и знакомых там не оказалось.

Тех. Задание: Встретится с человеком в Новосибе, забрать телефоны, отправить транспортной и норм. запаковать.

Деньги на устройства и пересыл+чаевые будут высланы предоплатой.

Задача срочная и горит:)

Писать можно в комментах и на почту maximko1011@ya.ru

132

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки

Приветствую всех!

Вчера пришел Zenfone GO (ZB551KL), клиент сам попытался поменять дисплей, однако после этого изображение пропало совсем.

Первичная диагностика показала, что не все так плохо, и аппарат включается,и живет своей жизнью, вибрирует на смс, и издает какие-то звуки.

Фото подопытного:

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

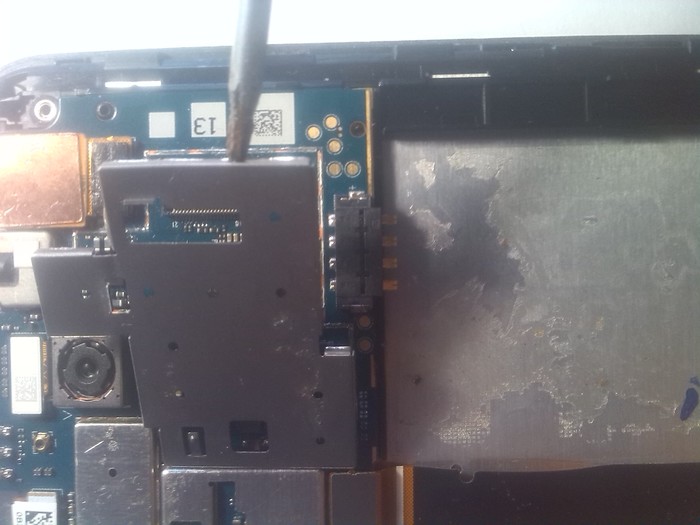

Разбираем аппарат, и вроде бы все нормально...

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

Но, все не совсем хорошо, как хотелось бы.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

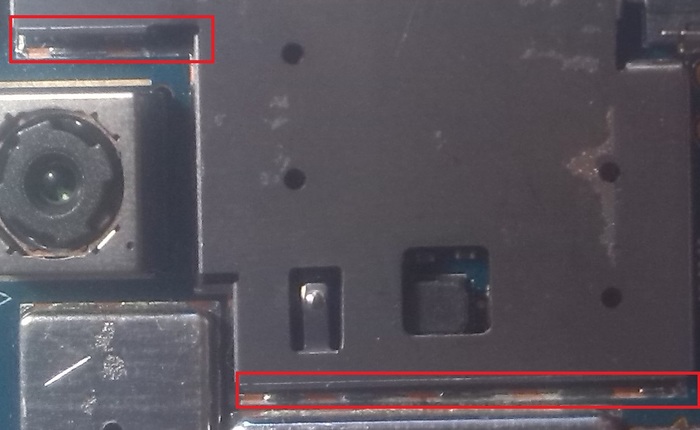

Красным отмечено смещение экрана, относительно посадочного места под него.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост
Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

Видимо, экран решили варварски отодрать, вместе с платой Sim+MMC.

К счастью, компоненты под экраном не пострадали, и дорожки тоже все целы, что, несомненно, является удивительным.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

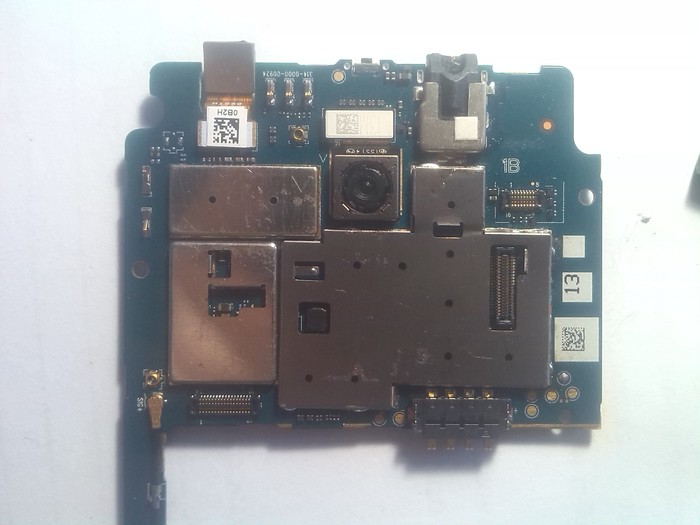

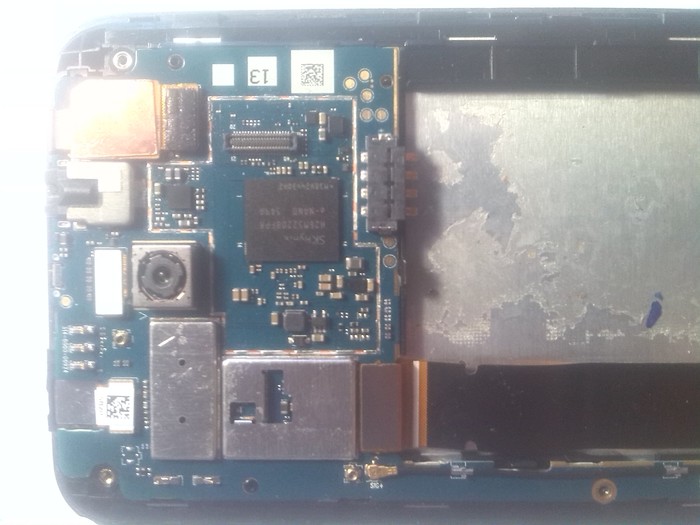

Фото платы без экрана.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

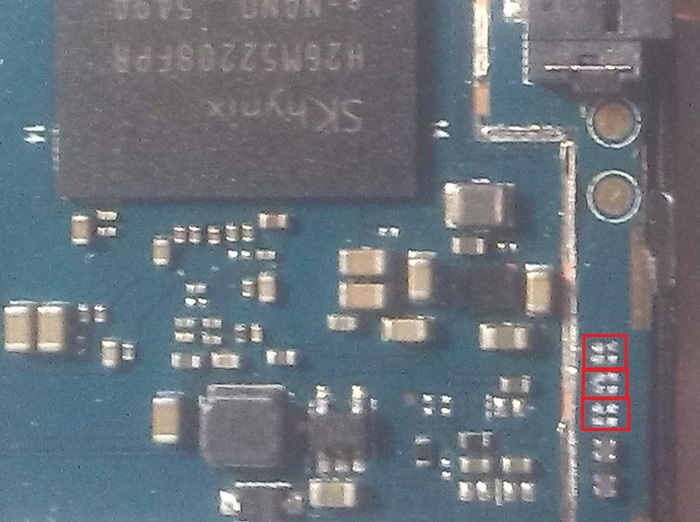

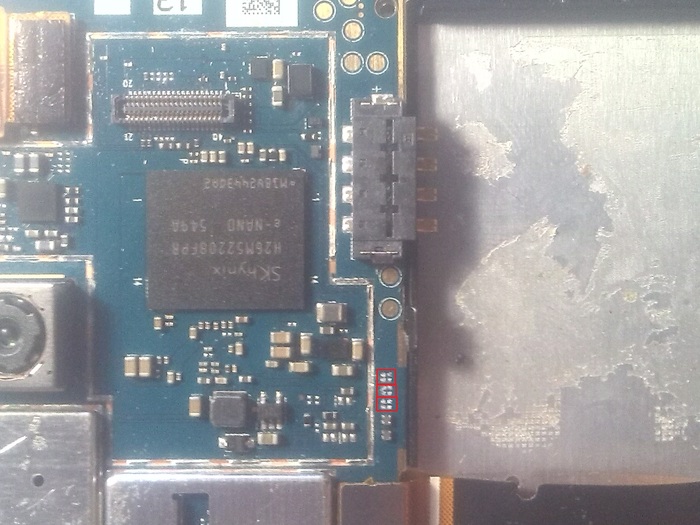

И что мы видим? Оторвано три дросселя, два из которых lcd сигнал, а один подсветка.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

Более крупное фото, с пострадавшими.

В целом, заместо дросселей можно кинуть перемычки, однако это не очень феншуйно, поэтому поищем в донорах платы с подходящими по размеру дросселями.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

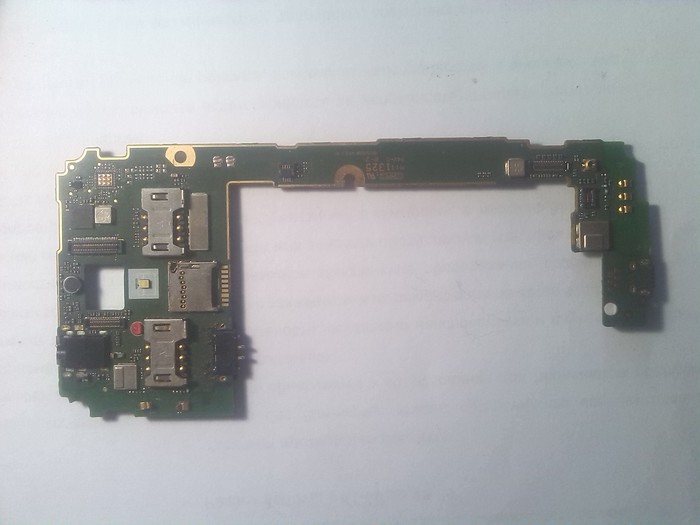

Донором оказался какой-то китаец, вероятно Huawei.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

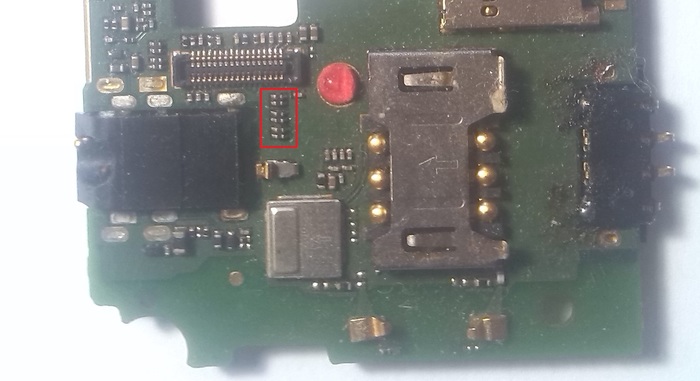

Именно эти три дросселя нам и нужны.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

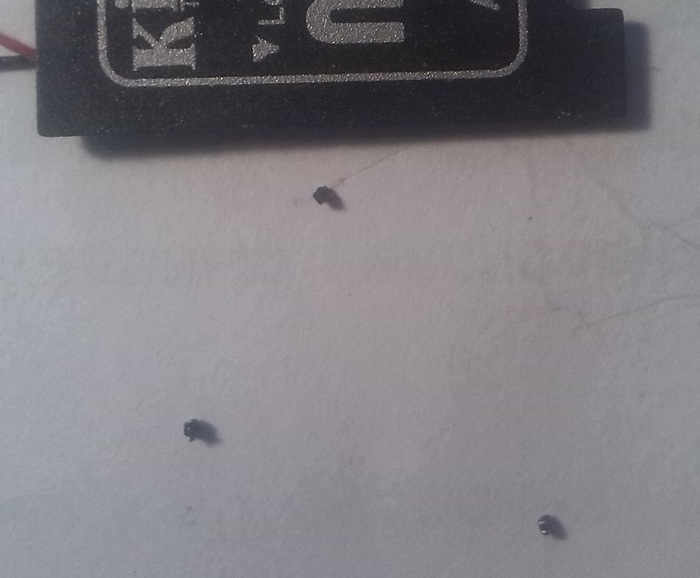

Вот так выглядят дросселя на фоне адаптера microSD=>SD.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

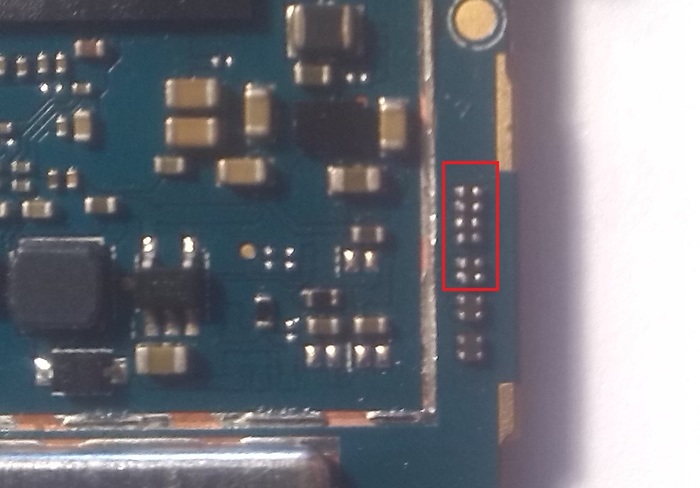

Вот так выглядит плата, с установленными дросселями. Они немного отличны внешне, однако в остальном идентичны.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

Запаиваем защитный экран, и подкидываем модуль.

Записки СЦ: Zenfone GO ZB551KL - нет изображения и подсветки Ремонт телефона, Zenfone, Asus, Сообщество ремонтеров, Сервисный центр, Длиннопост

Да будет свет, изображение появилось, все шуршит и фурчит.


Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:

maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Санкт-Петербург/ г. Великий Новгород

Паялка: Lukey 702, с интегрированным T12.

P.S. Тэг моё, клиент мой.

Показать полностью 13
150

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM

Приветствую всех!

Сегодня на ремонт поступил Lenovo A6000, с диагнозом видит SIM, а сети нет.

После первичной диагностики, в виде - *#06# было выявлено отсутствие IMEI.

Проблема довольно типовая, так что, будем делать!

P.S. Инструкция актуальна и для других Qualcomm, главное заменить bin'ы на свои(от своего устройства, и использовать свой QCN backup.


Для начала идем в:

-Настройки

-О телефоне

-Информация об устройстве

-Тапаем пять раз по номеру сборки, таким образом мы открыли меню для разработчиков.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост
How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост
How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост
How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее идем в меню для разработчиков и включаем отладку по ADB.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее подключаем телефон к ПК и заходим в KingRoot, там нажимаем кнопку ROOT(китайские символы) и идем пить чай, пока телефон рутуется.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее нам понадобится архив, ссылка на который будет в конце поста.

1. Запускаем RUN ME1 - этот скрипт перезагрузит устройство в FASTBOOT.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

2. Запускаем RUN ME2 - этот скрипт очистит разделы модемной части, и прошьет их чистыми образами.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

3. Запускаем RUN ME3 - этот скрипт переведет телефон в режим Quacomm Diag.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее в Диспетчере устройств появится неизвестное устройство, на которое нужно установить драйвера из архива, и установить QPST.

После установки QPST, открываем QFIL.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее открываем вкладку TOOLS и выбираем QCN Backup&Restore.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее в открывшемся окне выбираем QCN Backup и нажимаем Restore.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Ставим галочку ENABLE MULTI-SIM, нажимаем RESTORE и побегут логи.


Далее перезагружаем устройство, и вроде бы все работает, но нужно прописать свои IMEI.

Для этого нам понадобится WriteDualIMEI(W+G_eMMC) и RUN ME3.


Запускаем RUN ME3, для перевода в DIAG режим.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Далее открываем WriteDualIMEI(W+G_eMMC), вписываем IMEI, которые мы сфоткали под акб, и нажимаем START.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Перезагружаем аппарат, и бинго, у нас сеть и наши IMEI.

How-To: Восстановление IMEI на Lenovo A6000 и других QUALCOM Lenovo, Ремонт телефона, Imei, Слетел imei, Программный ремонт, Длиннопост

Всем спасибо за внимание! Любые вопросы можно задавать в комментах, или писать на почту:

maximko1011@yandex.ru

Так же можно писать на 4PDA, там под этим же ником.

г. Санкт-Петербург/ г. Великий Новгород

ПК - Win 7X86

Архив - Я Диск

P.S. Тэг моё, т.к. батники мои, клиент мой.

Показать полностью 15
431

How-To: Делаем медиацентр из планшета на A10

Очень-очень длиннопост.

Захотелось мне заиметь TV-BOX, да не с магазина, а самодельный из планшета.

И тут, случайно, в донорах находится Informer 701 в режиме вечного OTG.

Что же, он идеально подходит под то,что хочется. А хочется следующего:

1. Фильмы в 720

2. Старые ROM'ы(Atari, Sega, PS1)

3. Работу со шнурка, без акб.

4. Два разъема USB

5. Поддержку геймпада

6. Отключенный gsensor, touchscreen, lcd

7. Вывод картинки сразу на HDMI

8. Работающее ПО без гугла

Итак, пациент(фото с нета):

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Начнем с фикса OTG.. (Кусок схемы с USB)

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

В моем случае, проблема была в ESD ED11(так же были сняты ED12,13,14), пробило антистатику, и сопротивление относительно земли было очень маленькое, поэтому планшет был вечно в OTG, за компанию с ним, был снят FB9.(Красным отмечены снятые компоненты)

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Далее нужно было сделать так,чтобы планшет включался со шнурка, без акб, для этого было нужно завести на mini usb разъем ACIN c контроллера питания(AXP 209), и отключить VBUS.

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Видим,что ACIN идет на конденсатор C109.

Ищем кусок схемы от другого планшета, чтобы глянуть обвязку ACIN.

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

В обвязке только ESD, резистор, и кондер, в принципе, можно кидать провод прямо на mini USB. Для этого возвращаемся к куску схему с USB, чтобы отключить его от VBUS:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Снимаем OU5, так как больше она не нужна, так же снимаем FB13. Теперь кидаем провод с кондера C109 на ближний к разъему контакт от FB13, таким образом завели ACIN на разъем mini USB.(Отмечено красным)

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Далее нужно было сделать возможность прошивки через LiveSuit при удержание одной кнопки, для этого смотрим кусок схемы с кнопками:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Cигнал UBOOT должен быть заведен через R88 на кнопку меню, однако, R88 отсутствует, кидаем перемычку заместо него, и снимаем R73, так как кнопка для прошивки будет совмещена с кнопкой разблокировки (включения).

Кидаем провода с кнопки меню и включения на внешнюю кнопку.

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Далее нужно было развести полноценные USB, для этого был куплен самый дешевый хаб, на чипе FE1.1:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Для его установки выпаиваем Wi-Fi модуль, и распаиваем USB хаб, с помощью шлейфа IDE, сразу же заводя +5V с платы на хаб. USB порты припаиваем так же на IDE шлейфе, только wifi паяем прямо вместо разъема, заводя на него +3.3V.

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Конечная плата выглядит так:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Далее начинается софтовая часть..

Для начала нужно было заставить плату выводить картинку сразу на HDMI, не дожидаясь полной загрузки устройства, отключить вывод на lcd, отключить touch, и отключить gsensor,для этого нужно отредактировать файлы script.bin и script0.bin и изменить следующие параметры:

screen0_output_type = 1 => screen0_output_type = 3 // выбор дисплея(1 - lcd, 3 - hdmi)

screen1_output_type = 1 => screen3_output_type = 3 // выбор дисплея(1 - lcd, 3 - hdmi)

screen0_output_mode = 4 => screen0_output_mode = 5  // выбор разрешения (720/60p)

screen1_output_mode = 4 => screen1_output_mode = 5  // выбор разрешения (720/60p)

gsensor_used = 1 => gsensor_used = 0 // отключение gsensor

lcd_used = 1 => lcd_used = 0  // отключение lcd

lcd_bl_en_used = 1 => lcd_bl_en_used = 0  // отключение lcd

lcd_power_used = 1 => lcd_power_used = 0  // отключение lcd

lcd_pwm_used = 1 => lcd_pwm_used = 0  // отключение lcd

ctp_used = 1 => ctp_used = 0  // отключение touch

Описание всех параметров можно найти на http://linux-sunxi.org/Fex_Guide .

Далее оставалось интегрировать новые приложения в прошивку и выпилить ненужные, если нужен FAQ, распишу в комментах.


Далее все это дело было запаковано в корпус от старого ADSL(фото с гугла):

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Мой вариант:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Вид сзади:

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

Вот такой получился медиацентр,и напоследок фотки с МК3 и геймпадом: :)

How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост
How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост
How-To: Делаем медиацентр из планшета на A10 Android, Ремонтёры, Allwinner, Custom, Bootloader, Hdmi, Длиннопост

На все про все ушло 2 вечера, в последствие интегрирую винт во внутрь.

Паялка - Lukey 852.

Если кому-то нужна консультация, то пишите на почту: maximko1011@yandex.ru или ищите на 4pda.ru под тем же ником.

Спасибо за внимание! :)

P.S. Фоткал на C6603, простите за качество :(

P.S.S. Опубликовал в Сообществе Ремонтёров, т.к. ремонт есть.

Показать полностью 17

Готовы принять вызов и засветиться в рекламе? Тогда поехали!

Готовы принять вызов и засветиться в рекламе? Тогда поехали!

Признайтесь, вы хоть раз, но заходили на Авито. Возможно, продавали старые книги, детские вещи или старинные, но совсем ненужные вам вазы или статуэтки. Когда звезды сходятся, покупка или продажа выходит крайне удачной. Как у наших героев.


1. @MorGott

Почти открыл свой магазин на Авито из детских вещей, из которых вырос его ребенок.


2. @Little.Bit

Привел с Авито третьего в их с женой уютное семейное гнездышко, и теперь они счастливы вместе.


3. @MadTillDead

Собралась с силами и продала на Авито все, что напоминало ей о бывшем.


4. @Real20071

Его жена доказала, что в декрете тоже есть заработок. Причем на любимом деле и Авито.


Своим удачным опытом они поделились в коротких роликах. Теперь ваша очередь!

Снимите видео об успешном опыте продажи, покупки или обмена на Авито, отправьте его нам и получите шанс показать свой ролик всей стране. Представьте, вы можете попасть в рекламу Авито! А еще выиграть один из пяти смартфонов Honor 20 PRO или квадрокоптер. Ну что, готовы принять вызов? Смотрите правила, подробности и ролики для вдохновения тут.

Отличная работа, все прочитано!
