Решил полностью изменить архитектуру/конфигурацию своего ЧПУ фрезера на базе npcnc для большей точности и жесткости, а так же повысить функционал. В новой версии схема стандартная, с подвижным порталом. Часть деталей так же распечатана на 3д принтере, элементы конструкции собраны из МДФ. Перемещение теперь осуществляется по цилиндрическим направляющим на линейных подшипниках, вместо приводных ремней - винтовые передачи. Станок не позиционируется как профессиональный, с поставленными задачами, а именно обработка древесины, композитов, пластика и т.д. справляется.

Собственно, изначально создал модель, с учетом размеров короба. После чего распечатаны необходимые детали

В распечатанные детали(а именно в каретку/голову) запрессовал линейные подшипники

После данного этапа приступил к изготовлению несущих конструкций. Начал с головы/каретки. Вырезал частично на прошлом ЧПУ, частично вручную. Доводка, ошкуривание, покрытие грунтом и окраска, все по стандарту

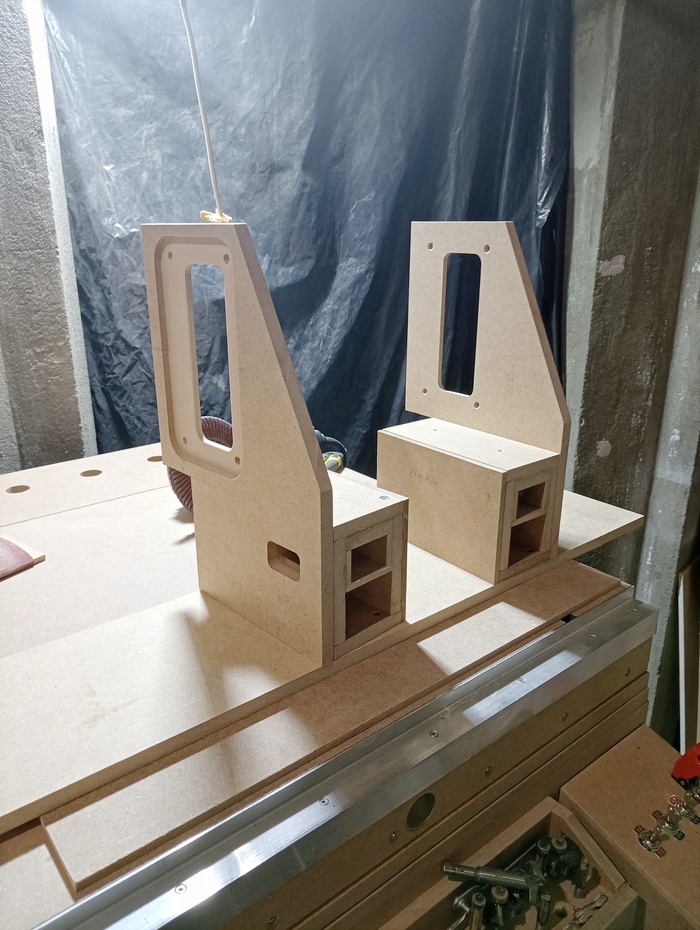

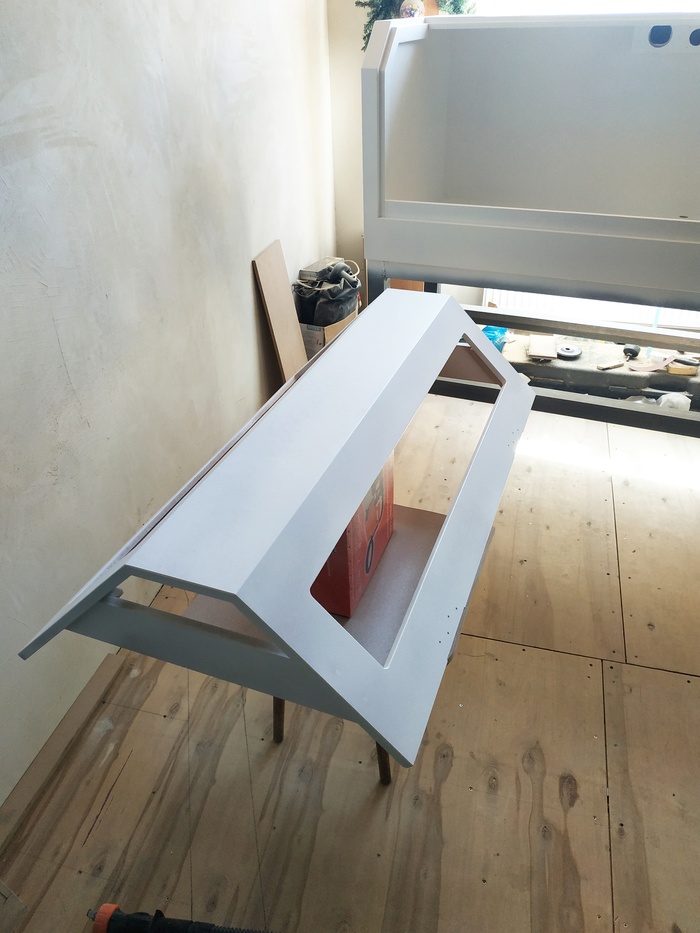

Следом изготовил портал, он же ось X. Старался сделать максимально жестко(с учетом материала), конструкция вышла не легкая, но на работу это не повлияло. Тут тот же принцип, сборка, покрытие несколькими слоями грунка, ошкуривание и окраска. Пожалуй, самый трудоемкий этап вышел(не считая разводки проводов)

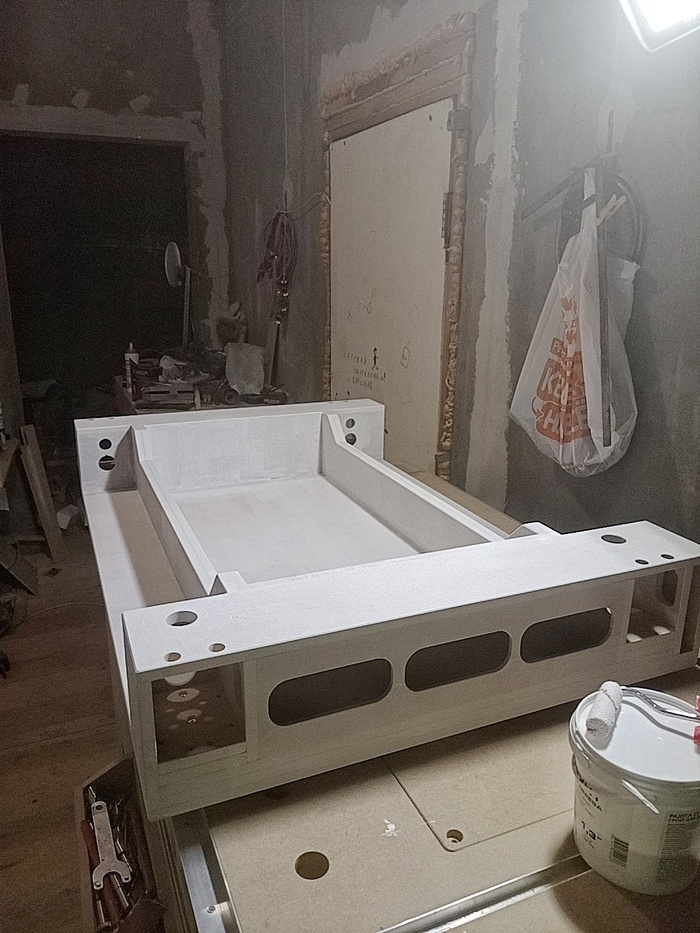

Далее ось Y, она же "подстолье", основа и т.п. По сути деталь является корытом с направляющими, по которой передвигается портал, и в которую устанавливается рабочее поле/позиционный стол. Технология та же

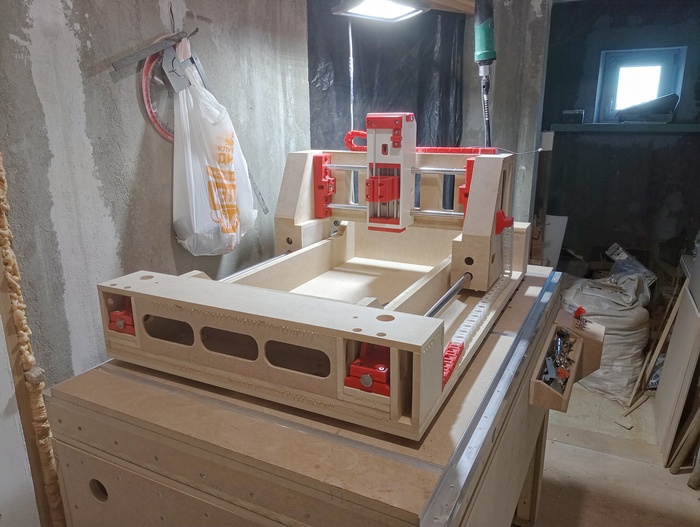

Когда все отдельные элементы были изготовлены, пришло время сборки и подгонки. Для начала собрал все воедино на верстаке, чтобы примерно выявить возможные проблемы до того, как придется вытаскивать и обратно втаскивать в короб это совсем НЕ легкую конструкцию (да, этот этап был еще до окрашивания)

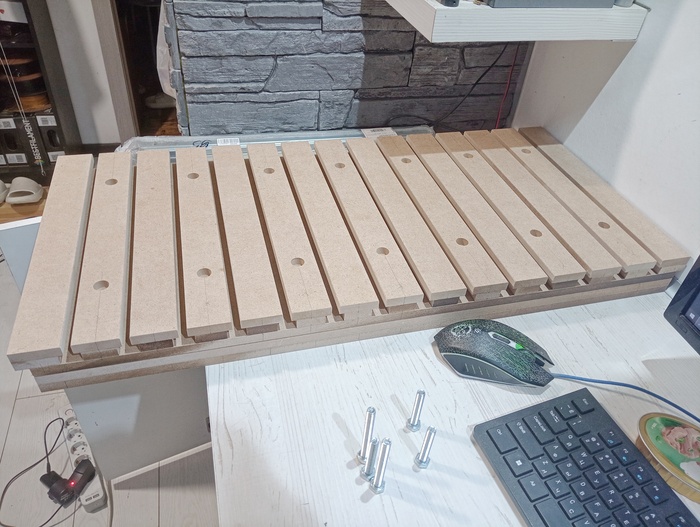

Дома(в квартире) изготовил съемный позиционный стол

Электроника. Новый станой управляется трехосевой платой от INECTRA (отличная плата как по мне, и ПО). Так же поставил отдельные драйвера на каждый ШД и активное охлаждение для них. развел все на одну плоскость, деталь выезжает из корпуса для обслуживания на 2-х мебельных направляющих

Собственно, затем общая сборка. Разводка проводов - отдельная боль, так как хотел, чтоб они торчали минимально, а значит все должно быть спрятано, что в свою очередь означает очень плотную укладку во внутренних полостях конструкции

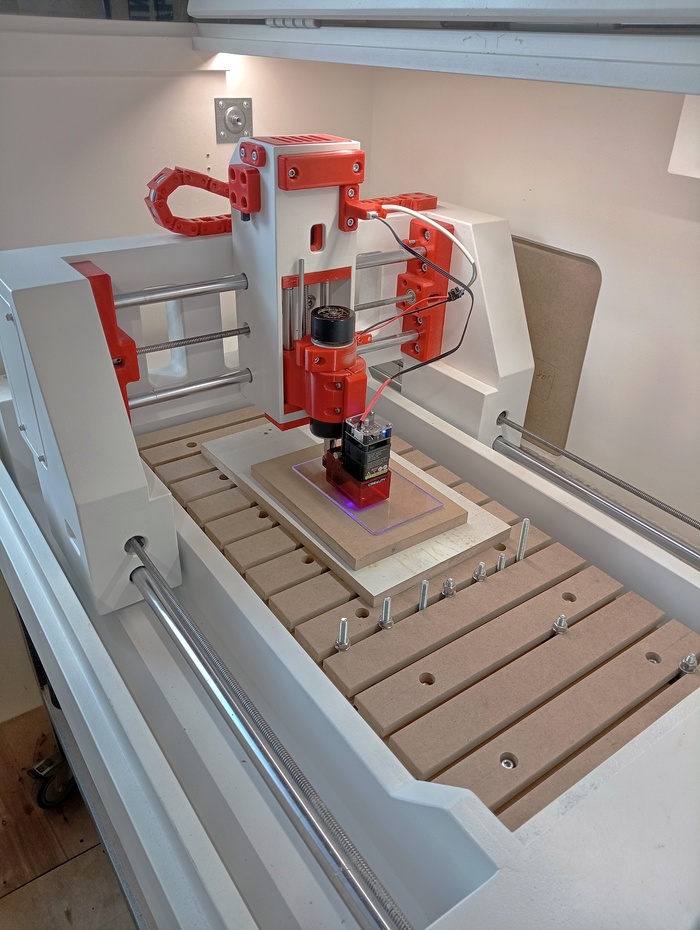

Ну и результат. Станок полностью функционирует, работает как лазерный модуль, так и классический фрезер. Будем посмотреть на результаты, но деталь для себя самого он выполнил отлично(со страшными звуками, ибо был без смазки). Домашнее положение так же ищет исправно(чего в принципе не было на прошлой версии)

Более детально описывал в "архиве" в ТГ

https://t.me/ASTRAMILITARUM_HISTORY

Приветствую. С недавних пор столкнулся с проблемой(и не только я) в виде одного надмозга, который кушать не может, лишь бы чего не учудить с пандусом в подъезде(полагаю, от подземных переходов он вообще как от огня бегает, там же их не сломать)

В начале августа он выломал(высверлил заклепки) в старом пандусе, и неделю он был в неисправном состоянии. Затем управляющая компания 13-го августа установила новый

Но уже 14-го этот ублюдок закрутил саморез в щеколду, чтобы устройством было невозможно воспользоваться. Саморез я выкрутил, но все же, порча имущества и т.д.

То, что его тонкую душевную натуру тревожит неподнятый пандус - не повод совершать противоправные действия (а именно вандализм/порча общественного имущества). Не нравится - поднял. Правилами не регулируется его положение. Ну или написал в чат с просьбой на крайний случай. Хотя по факту это бред, ибо там почти полтора метра лестницы остается еще, когда устройство разложено

Затем, уже сегодня утром, 31-го сентября обнаружили тотально испорченный пандус

Возникает вопрос: что у этого долбоеба(не иначе) в голове(кроме кала, ибо он с мозгами, видимо, местами махнулся)

И самое главное, что с этим делать? Уже писал в УК, но толку ноль. Хотел поставить камеру, но я не на первом этаже(совсем)) и сигнал не доходит, +как ее запитать. Должна всю ночь работать, ибо эта мразь днем ссыкует самоудовлетворяться

Дело происходит в Москве, Ясеневая 8к1, 4-й подъезд

Если вдруууг ты, который это делает, читаешь это - верни мозги на место и хорош творить херню, говно ты этакое

Доброго. Решил я тут, значит, на "всеми любимой"(видимо) площадке продать свой карабин. Изначальный текст выглядел так:

"Доброго времени суток, товарищи. К продаже представляю газовый карабин от G&G. В комплекте к нему идет так же дополнительный магазин, прицел, и подсумки. Был использован на 5-ти закрытых(ангар) воскресках CQB, имеется ряд естественных неизбежных потертостей на рабочих частях затвора. Ниже представлен полный список и фотографии:

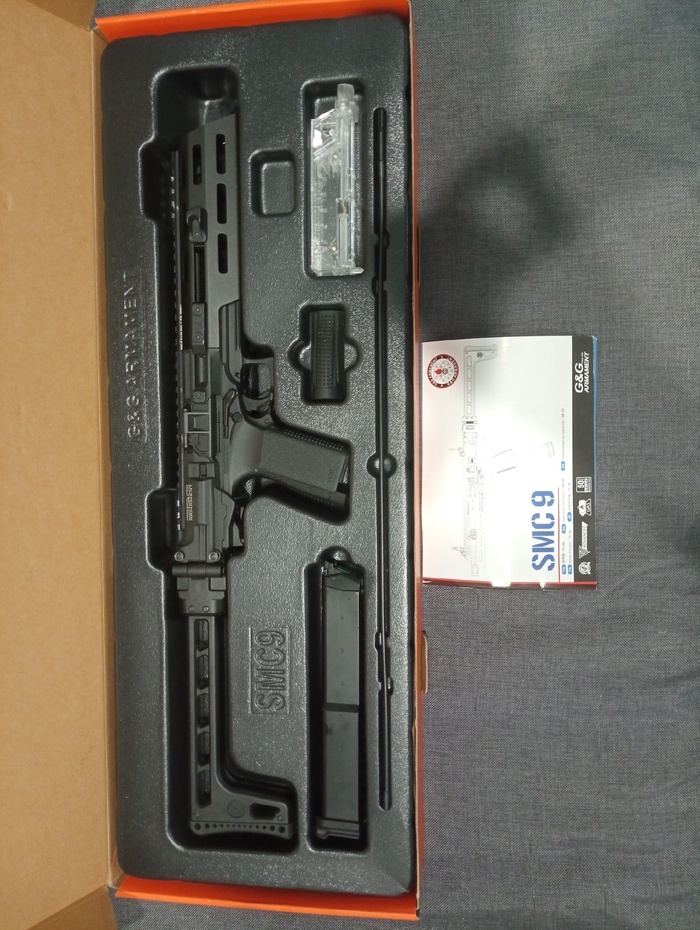

1) Сам привод. Модель пистолета-карабина (G&G) SMC 9 (GBB) (Black). Комплектация - коробка, паспорт, все наполнение в виде дополнительной накладки на рукоять, шомпола, лоадера с насадкой. Отсутствуют комплектные механические прицельные, так же ДТК( при продаже ДТК заменен на аналог с М4). Цена в сторе 31000.

2) Грингаз-магазин на пистолет (G&G) GTP9 увеличенный (G-08-181). Брался отдельно (на Сторе 5200). Газ заправлен, не травит, настрел, как было сказано выше, 5 воскресок( около одного пакета шаров)

3) Прицел коллиматорный Marcool Aimpoint Micro T-1 с крошнтейном LaRue LT660 QD (HY9134). Прицел брался в синем магазине за 7800, на данный момент в поиске на сайте его не находит, аналоги. состояние практически новое (за исключением небольших потертостей на верхней крышке, прикрывающей регулировочный винт).

4) Подсумки Stich Profi для магазина ПП Витязь (molle) OD (SP73928OD) Брался так же в Русе за 880. В итоге использовались на одной воскреске.

Продаю за 25000 рублей весь комплект. Территориально Москва. Нахожусь в ЮАО(Орехово/Домодедовская)"

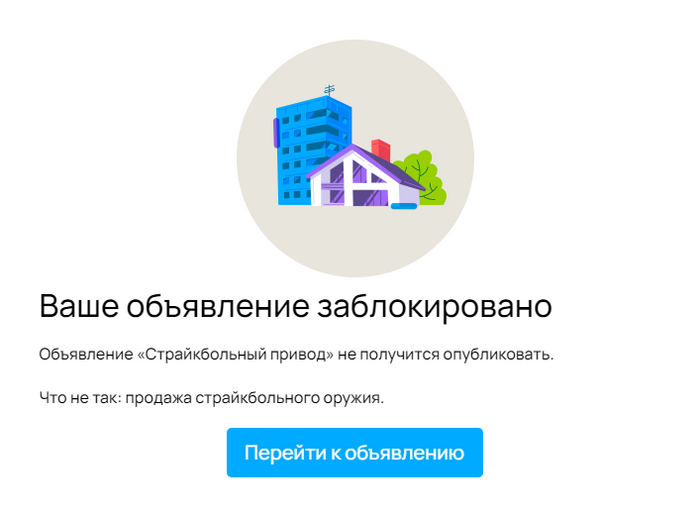

Казалось бы, а в чем проблема?.. Но говно (необразованный модератор) пришло резко и дерзко

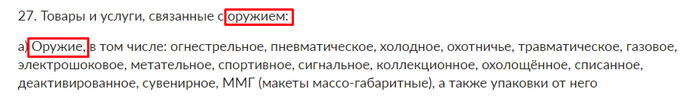

Ладно, окей, посмотрел как выглядят иные ПРОПУЩЕННЫЕ объявления - там без подробного описания(все для удобства клиентов вашей помойки, авито, не иначе. Бараны тупорогие). + ознакомился с ПРАААВИЛАМИ, в которых, к слову, сказано "ОРУЖИЕ". Исправил:

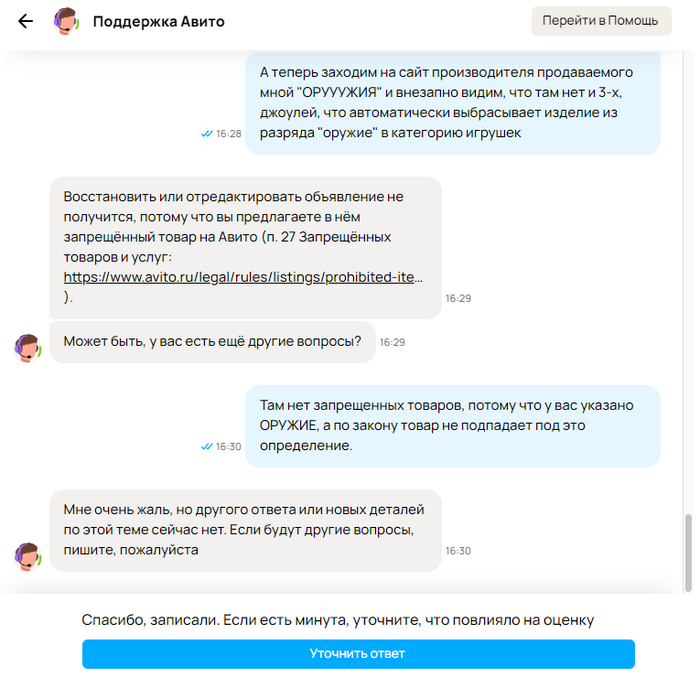

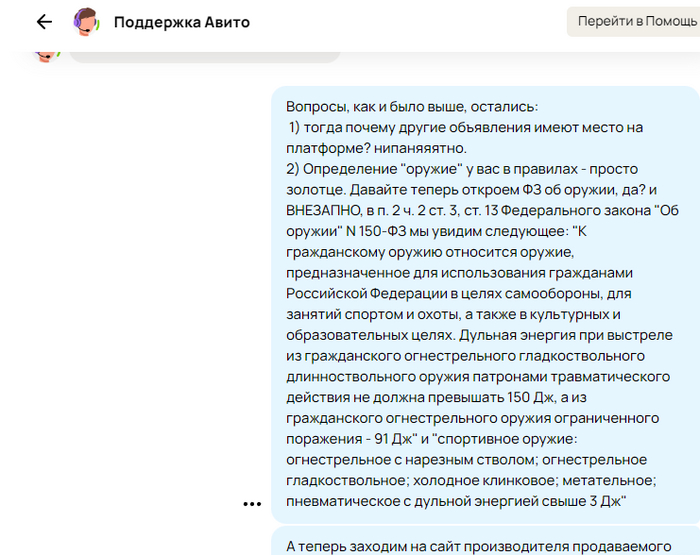

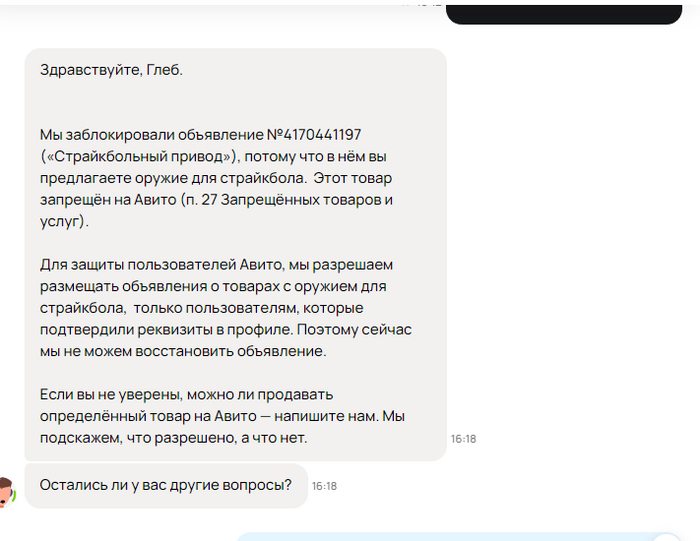

Икто б мог подумать, что снова меня обвиняют в продаже оружия. Ладно, написал в "поддержку". Как итог:

Из всего этого вопрос - авито, вы там совсем что ли того?

1) что за избирательность, одно пускаем, другое нет( про другие объявления, где, СУКА, АК(страйкбольный) продают и вам ПОХЕР)

2) вы когда клешнями по клаве сочиняете правила - вы жало свое тыкали в определение того, что такое вообще оружие? Давайте тогда запретим продажу инструментов, карандашей, цепочек - это ж пизд*ц как опасно!

@Avito @Avito.help, не соизволите ли прокомментировать эти чудеса на виражах с определениями?

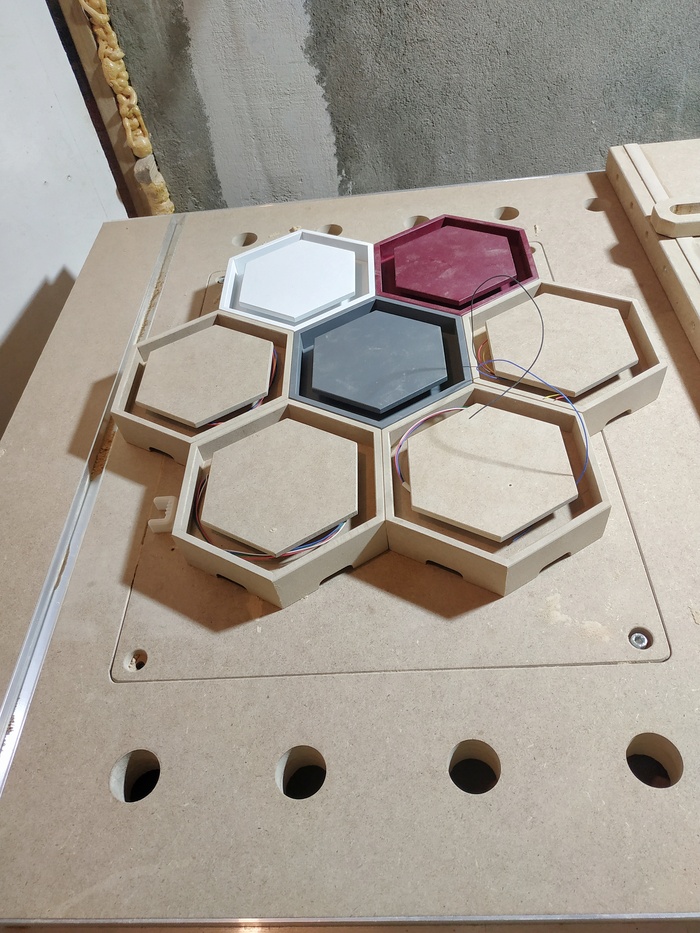

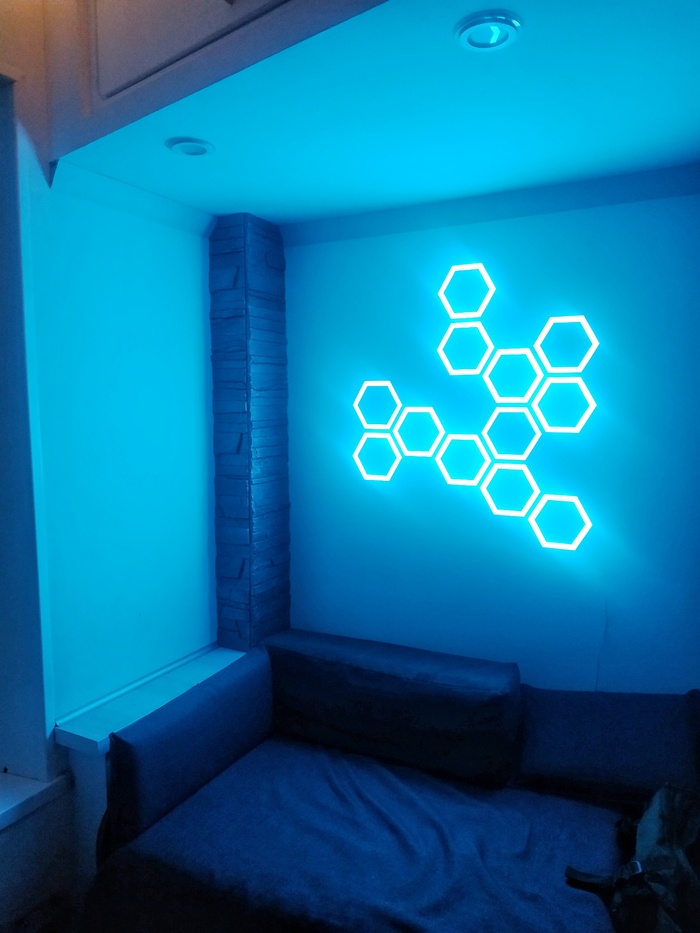

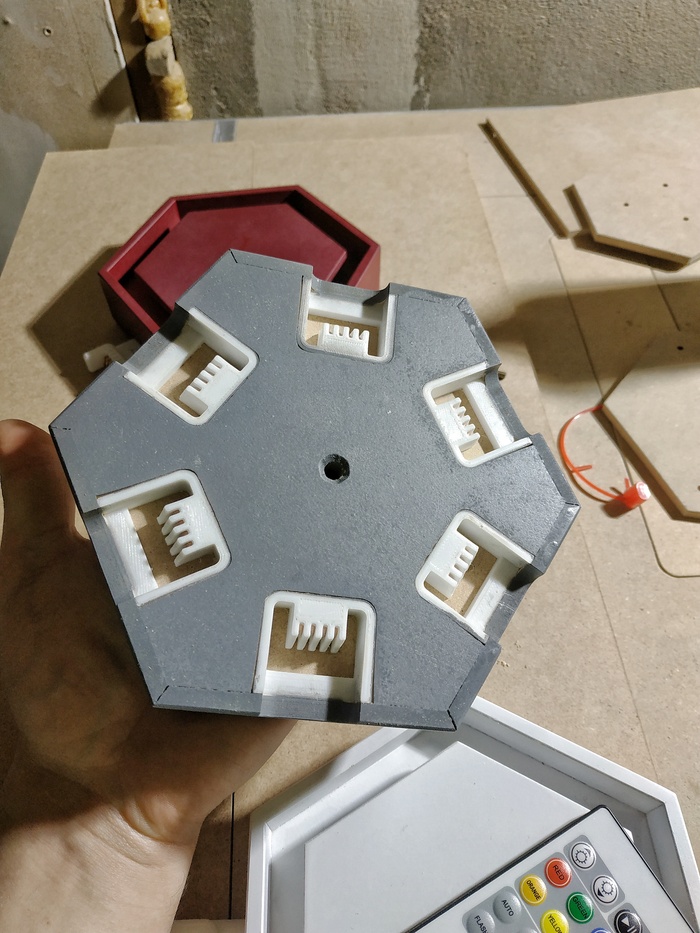

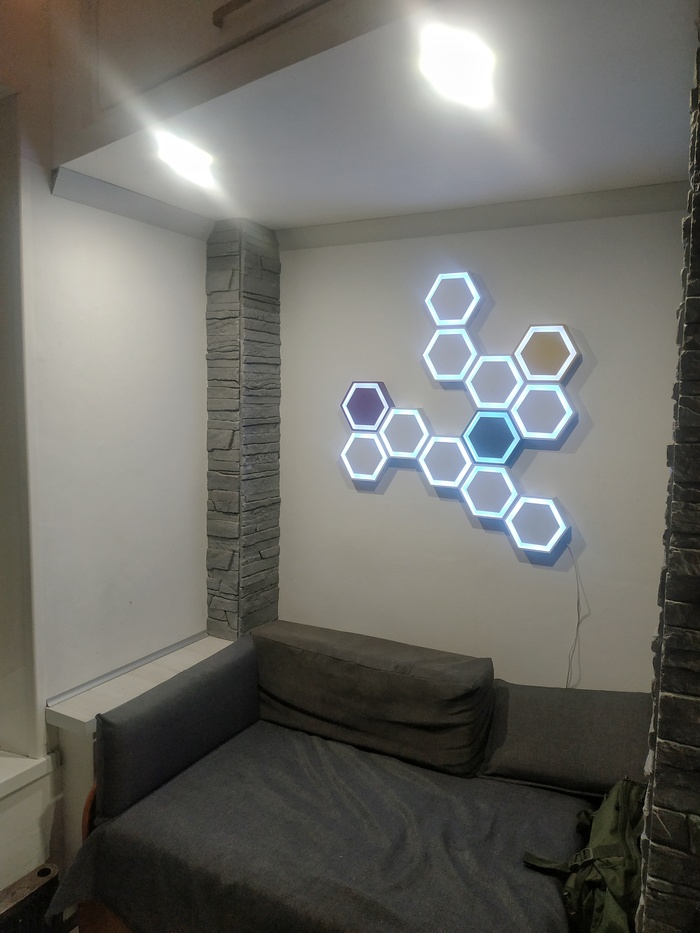

Спустя почти год с изготовления наконец-то разместил систему подсветки "соты". Конструкция каждого элемента с входным/выходным коннектором на каждой из шести сторон позволяет менять местами/заменять элементы, а так же размещать в любом произвольном порядке. Ленту в случае неисправности имеется возможность заменить путем демонтажа центральной пластины, удерживаемой тремя пинами. (В следующих модификациях будут применены магниты). Материал корпуса - МДФ, коннекторы и внутренняя "плата" - печатный каркас с распайкой на 4 шины(питание и RGB выводы)

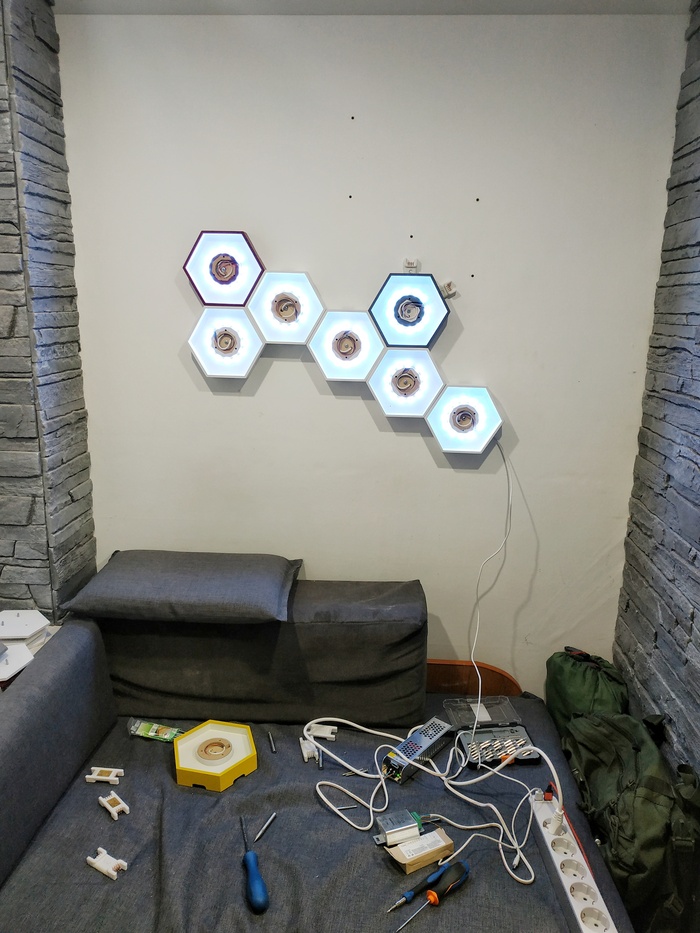

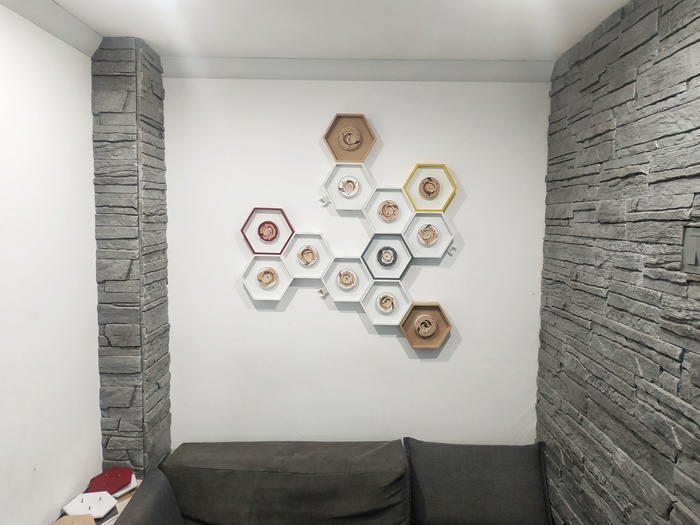

Монтаж на стену с подключением и проверкой. Монтаж прост, отверстия в стене под дюбели, крепежные отверстия по центру каждого элемента. Через соединитель защёлкиваются контакты, и саморезом притянуть к стене, готово.

Изначально все вообще началось с того, что захотел я сделать модульные светильники

Но, как показала практика, геометрия созданная вручную не так уж близка к идеальной, как того хотелось бы. Да и логическим продолжением создания сперва верстака(кошмарного) а потом и фрезерно-циркулярного стола стал уже ЧПУ-фрезер.

Решил для первого раза собирать не сильно сложный, а так же бюджетный вариант. Ввиду того, что имеется 3д принтер выбор пал на NPCNC. Да, пластик и ремни - это не про супер-жесткость, прекрасно понимаю, но для ознакомления вполне хватит, а потом уже конструкция будет дорабатываться, если потребуется.

Дома собрал на листе распечатанные детали и прикинул размеры для будущего каркаса. Прогнал и протянул подшипники, разметил подключение двигателей. (которые потом были заменены на более мощные). Спроектировал модель будущего короба.

Материалы: для короба использовал плиты МДф 16мм толщиной, для основания - квадрат 60х60мм. В окна вставил оргсекло 4мм.

Собственно, сборка.

В процессе сборки отошел от идеи третьего окна в крышке в угоду большей жесткости. Подстолье варил (первый раз в жизни, коряво и долго), вся конструкция на добротных (на мой взгляд) колесах, можно одним пальцем двигать всю эту махину в 100+кг, естественно имеются тормоза.

Решил делать его белым. Изначально покрасил из краскопульта, а потом покрыл типа прозрачным яхтным лаком (ключевое слово ТИПА). В итоге цвет яростно вылез в желтизну, и поверх лака пришлось закрашивать баллончиком. Можно было, конечно, снять лак и окрасить заново, но решил, что пусть останется в качестве еще одного защитного слоя.

После чего уже на свое место стала механика и электронная начинка. В качестве шпинделя на данный момент используется дешевый кромочный фрезер. Мощности в принципе хватает, а из преимуществ - он легкий. 2 шланга - один на стружко-пылеотсос, сквозь станок и вниз, куда можно подцепить пылесос или иное устройство аспирации, второй - подача воздуха на "шпиндель" (что, в дальнейшем не дало особых преимуществ, но оно есть). Как раз тут и пришлось менять шаговики на более мощные, потому что 2 шланга от пылесоса, ввиду своей жесткости отталкивали голову на пару десятых миллиметра при перемещениях по Х в правой половине рабочего поля.

Рабочее поле вышло 320х550мм.

Запуск станка, калибровка кинематики. (не верно опускалась ось Z, да и по Х и Y тоже не все гладко было по расстояниям перемещения). После чего уже можно делать первые тесты.

После тестовой детали (основа для намотки светодиодной ленты тех самых светильников) решил улучшить блок управления - сделать ему нормальный корпус.

было:

стало:

Собственно, на данный момент осталось покрасить, дождаться кнопки С ФИКСАЦИЕЙ (потому что я тупанул и купил без) и докрасить сварное подстолье в белый цвет.

Общая стоимость вышла примерно в 40-50 тысяч, более точно не считал. Надо бы заняться.
