РГГМ М-3⁠⁠

Архив.

Август 2023.

НЕ ЯВЛЯЕТСЯ ОРУЖИЕМ.

Изделие ТЕСТОВОЕ, изготовлено было по необходимости и в качестве эксперимента.

На полигоне, на котором я играл в формате CQB запрещена пиротехника, в частности гранаты. В сети увидел, что существуют гранаты, работающие за счет энергии предварительно заправленного в них газа. На тот момент на нашем рынке подобного не было (в данный момент есть,, но 8000). Собственно, решил изготовить сам.

• Материалы и комплектующие:

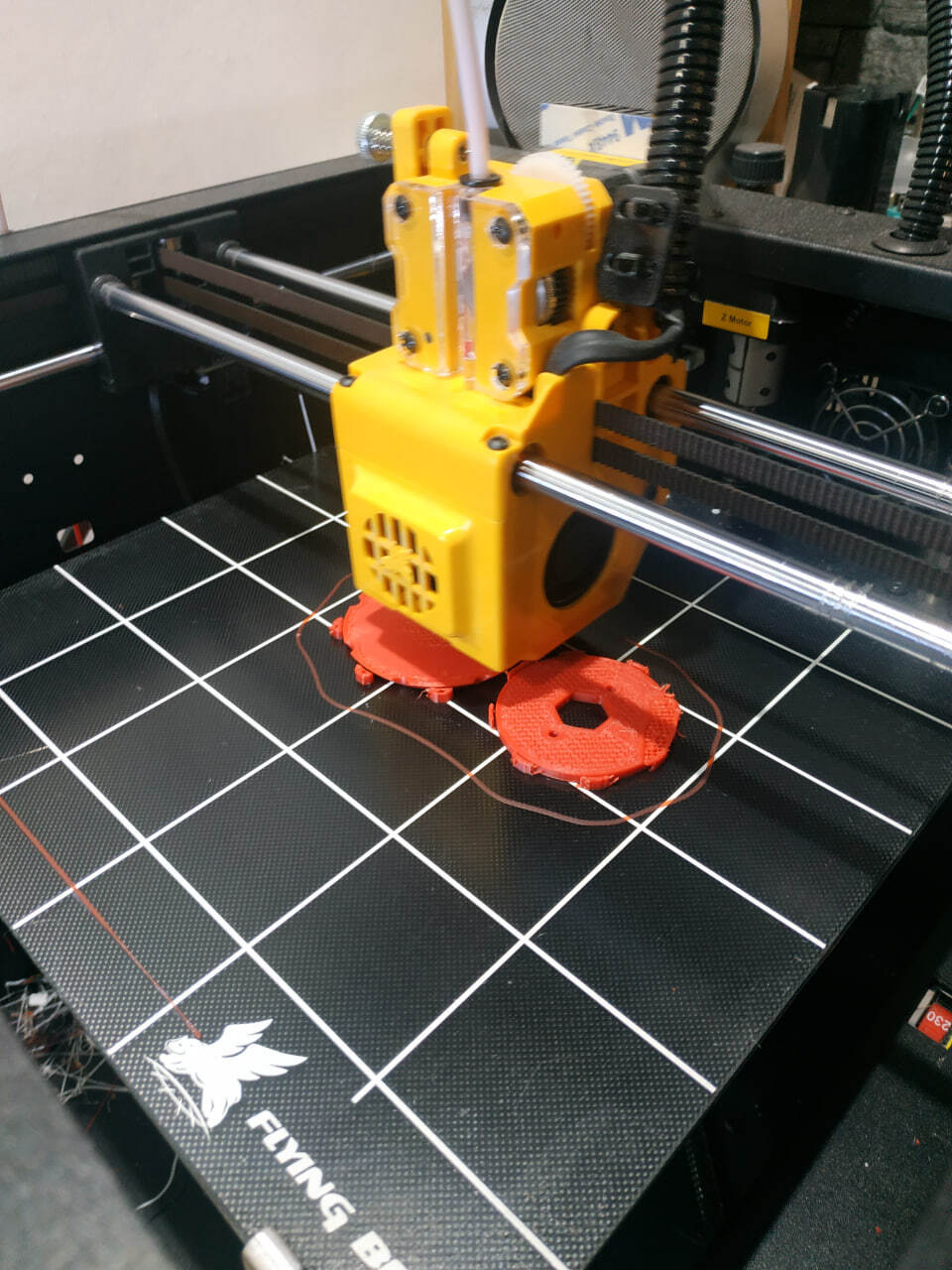

Внутренние детали, такие как корпус корпус ударно-инициального узла, подающая шары спираль-кожух газового резервуара, внешние демпферы(красные) распечатал на принтере из PETG (100% заполнение). Уплотнительные кольца приобрел в строительном магазине (ремкомплект для газового оборудования). Резервуар для газа выполнен из сантехнического сгона. Выпускной клапан - там же, в строительном, клапан сброса избыточного давления для компрессоров. После доработок в виде удаления пружины, стопора и уменьшения штока стал как родной. "Шептало" и "спуск" выполнены из осей для дверных ручек. Инерциальным инициатором служит массивный стальной шарик. Внешний корпус выполнен их ПВХ трубы. Заправочный клапан - от магазинов для газовых пистолетов.

• Принцип действия

В собранном состоянии шары располагаются в двух спиральных канавках на кожухе газового резервуара. С одной стороны (стороны выхода шаров) подающие канавки прикрываются выбрасываемыми вместе с шарами пыжами, другой же конец каждой канавки фиксируется напротив выпускного отверстия в корпусе боевого клапана.

Устройство боевого клапана представляет собой систему рычагов(шептало и спусковая пластина) для понижения механического давления на инерциальный инициатор для того, чтобы при ударе изделия о препятствие избыточное давление штока боевого клапана не заклинивало инициатор в его стабильном безопасном взведенном положении.(как на фото 6 и 7). Сам инициатор фиксируется в углублении в корпусе ударно-инерциального узла, и при установленной "чеке" не имеет возможности сместится из этого положения под воздействием удара или иной силы. В этом положении шарообразный инициатор свей верхней частью упирается в верхнюю часть корпуса инициирующего узла, а нижней частью поджимает спусковую пластину в ее крайнюю нижнюю точку. Пластина же, в свою очередь, поджимает в аналогичное положение шептало. В таком положении шептало регулировочным винтом давит на шток боевого клапана и надежно прижимает его к выпускному отверстию резервуара с газом. Система стабильна, случайная сработка невозможна чисто механически.

При использовании устройства по назначению необходимо выдернуть чеку и не резким движением бросить устройство в необходимую сторону. При извлечении чеки стабильность системы обеспечивается уже только силой трения и усилием, с которым шток клапана через понижающую систему рычагов в виде шептала и спусковой пластины прижимает инерциальный инициатор (шар) к верхней части корпуса. При этом, за счет того, что чека извлечена, у инициатора появляется свободная зона движения, ранее перекрытая чекой. При ударе изделием о препятствие, под действием инерции шар продолжает движение, тем самым высвобождая ход спусковой пластины и шептала вверх (относительно корпуса), и в конечном счете удаляя препятствие для открытия боевого клапана. Газ поступает в спиральные канавки и выбрасывает заполняющие их 200 шаров.

• Из плюсов - она реально дешевая, рублей 700 вышло.

• Из минусов - большие габариты, и масса примерно как у Ф-1.

Изготовлено 2 штуки. Размещаю в подсумках под магазины для АК/AR, ибо в гранатные не помещаются. По габаритам это скорее дымы

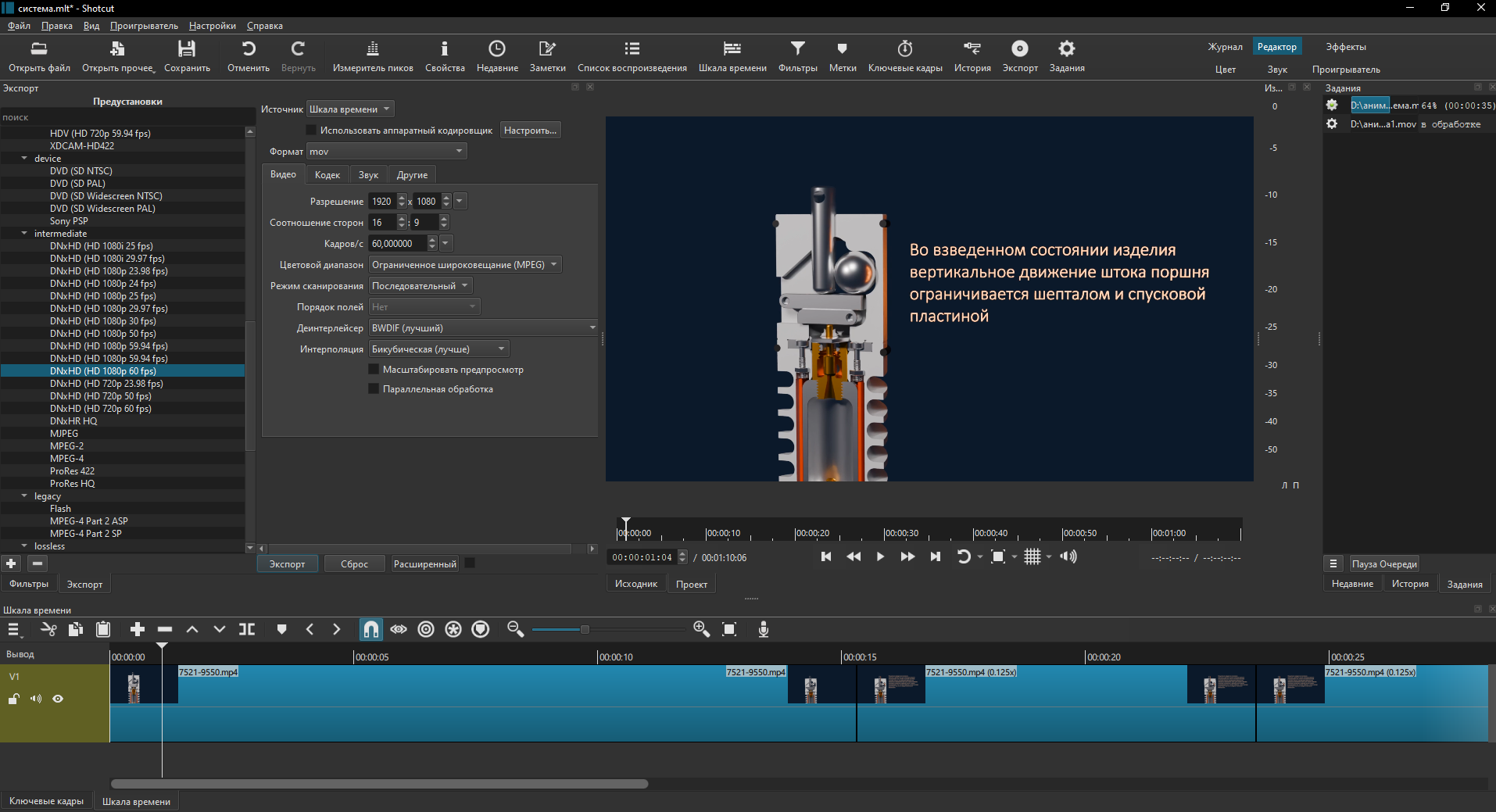

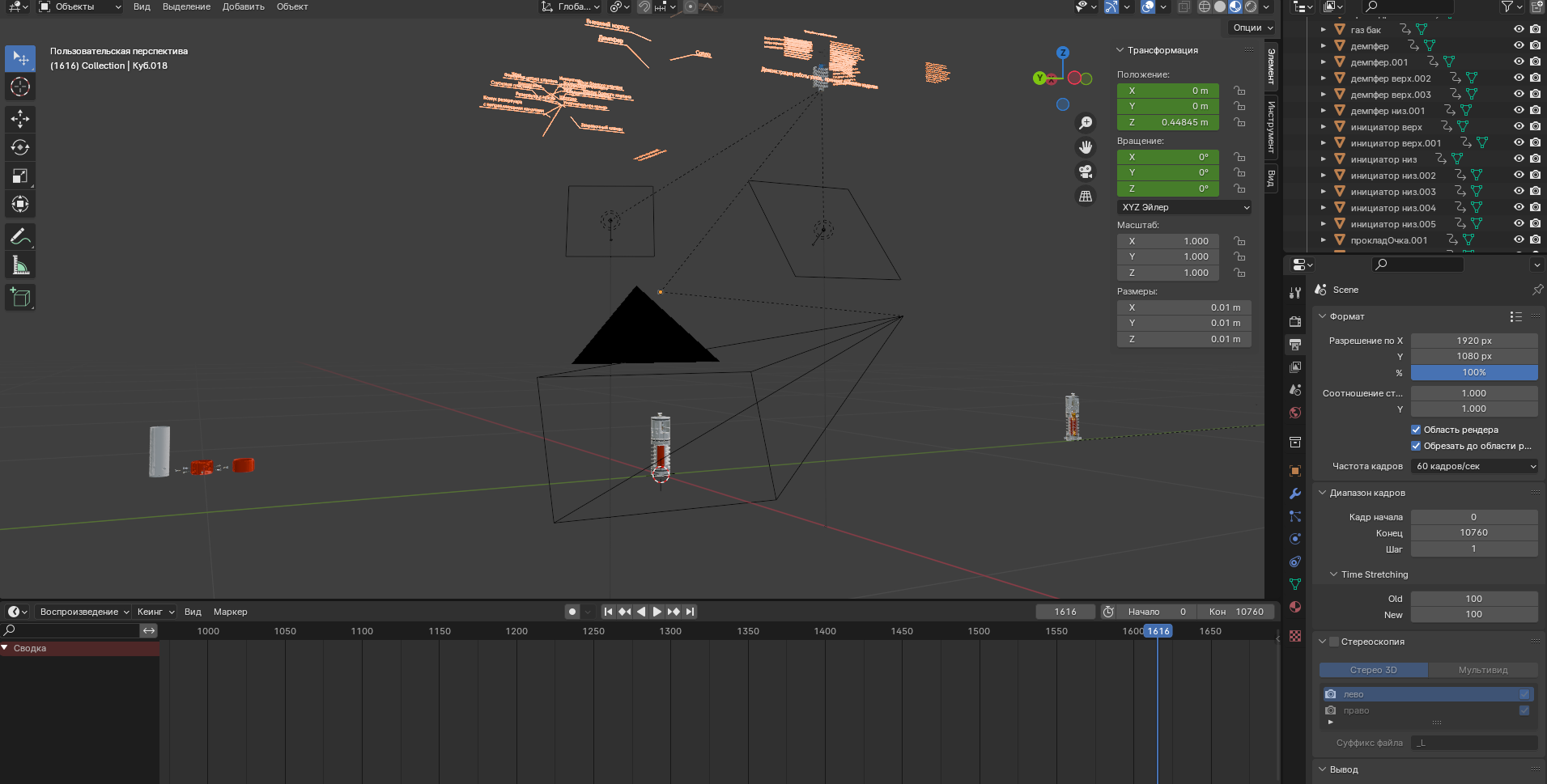

Визуализация работы вышеописанного изделия. Не сразу, но вспомнил, как это все делать, до этого делал анимацию в 2016-м. И да, понимаю, что это простейшая, но все же

Более 10000 кадров, оказалось неплохим испытанием для компьютера)

https://t.me/+r0Uk-krl5GtjZTk6 ТГ, там полное видео. Почему-то тут обрезает до 3-х минут
