Фрезерный станок своими руками⁠⁠

Изначально все вообще началось с того, что захотел я сделать модульные светильники

Но, как показала практика, геометрия созданная вручную не так уж близка к идеальной, как того хотелось бы. Да и логическим продолжением создания сперва верстака(кошмарного) а потом и фрезерно-циркулярного стола стал уже ЧПУ-фрезер.

Решил для первого раза собирать не сильно сложный, а так же бюджетный вариант. Ввиду того, что имеется 3д принтер выбор пал на NPCNC. Да, пластик и ремни - это не про супер-жесткость, прекрасно понимаю, но для ознакомления вполне хватит, а потом уже конструкция будет дорабатываться, если потребуется.

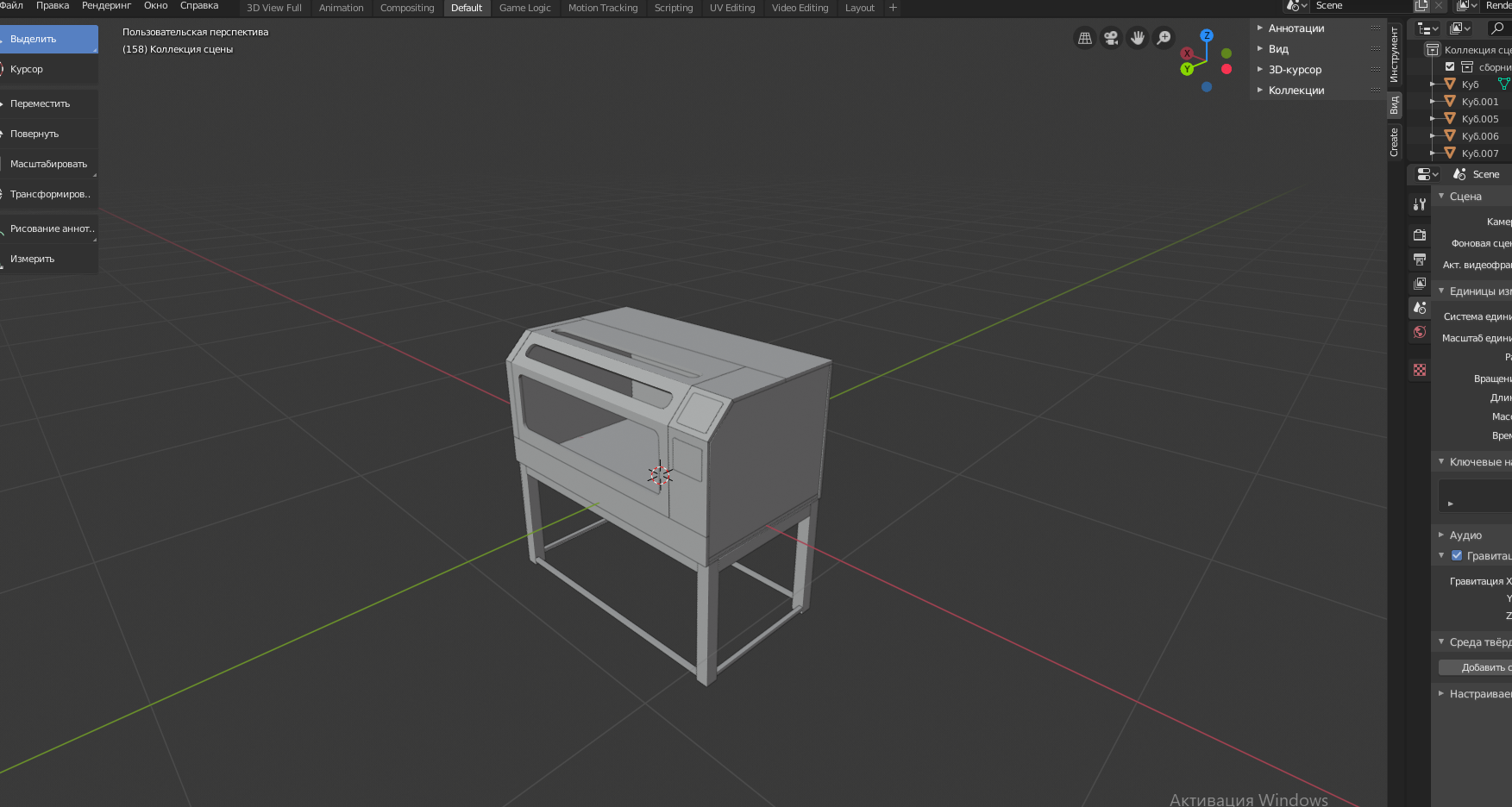

Дома собрал на листе распечатанные детали и прикинул размеры для будущего каркаса. Прогнал и протянул подшипники, разметил подключение двигателей. (которые потом были заменены на более мощные). Спроектировал модель будущего короба.

Материалы: для короба использовал плиты МДф 16мм толщиной, для основания - квадрат 60х60мм. В окна вставил оргсекло 4мм.

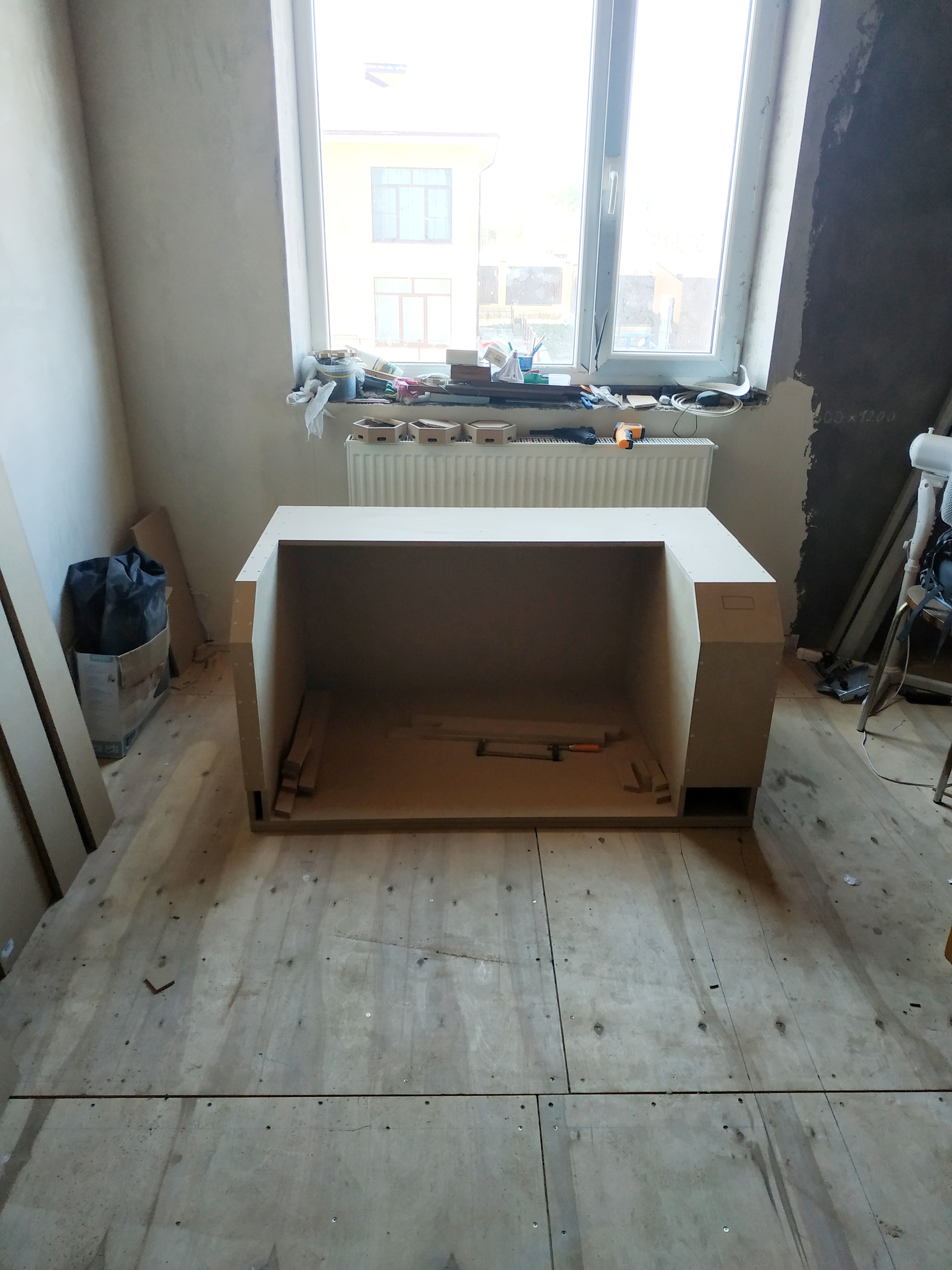

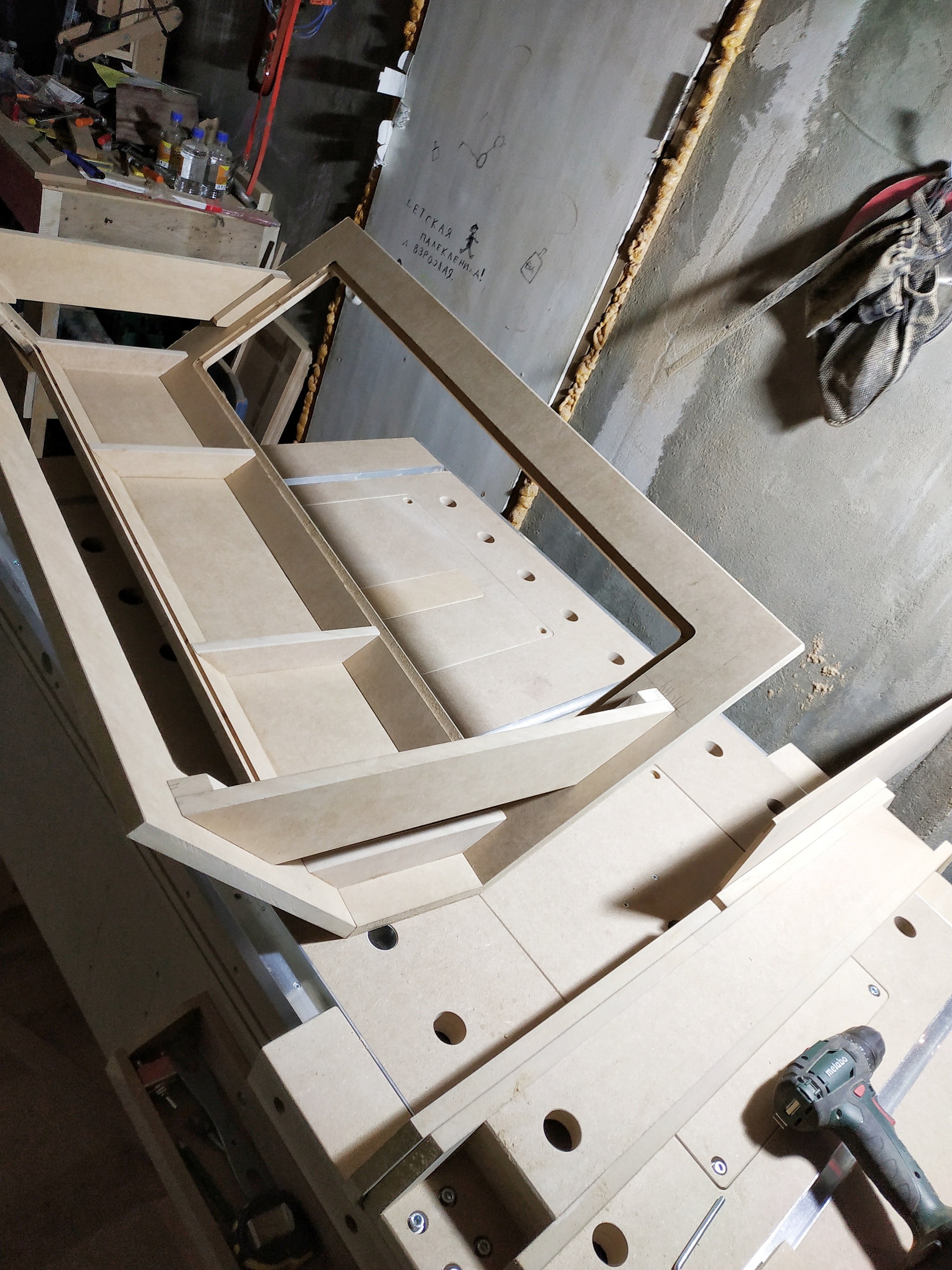

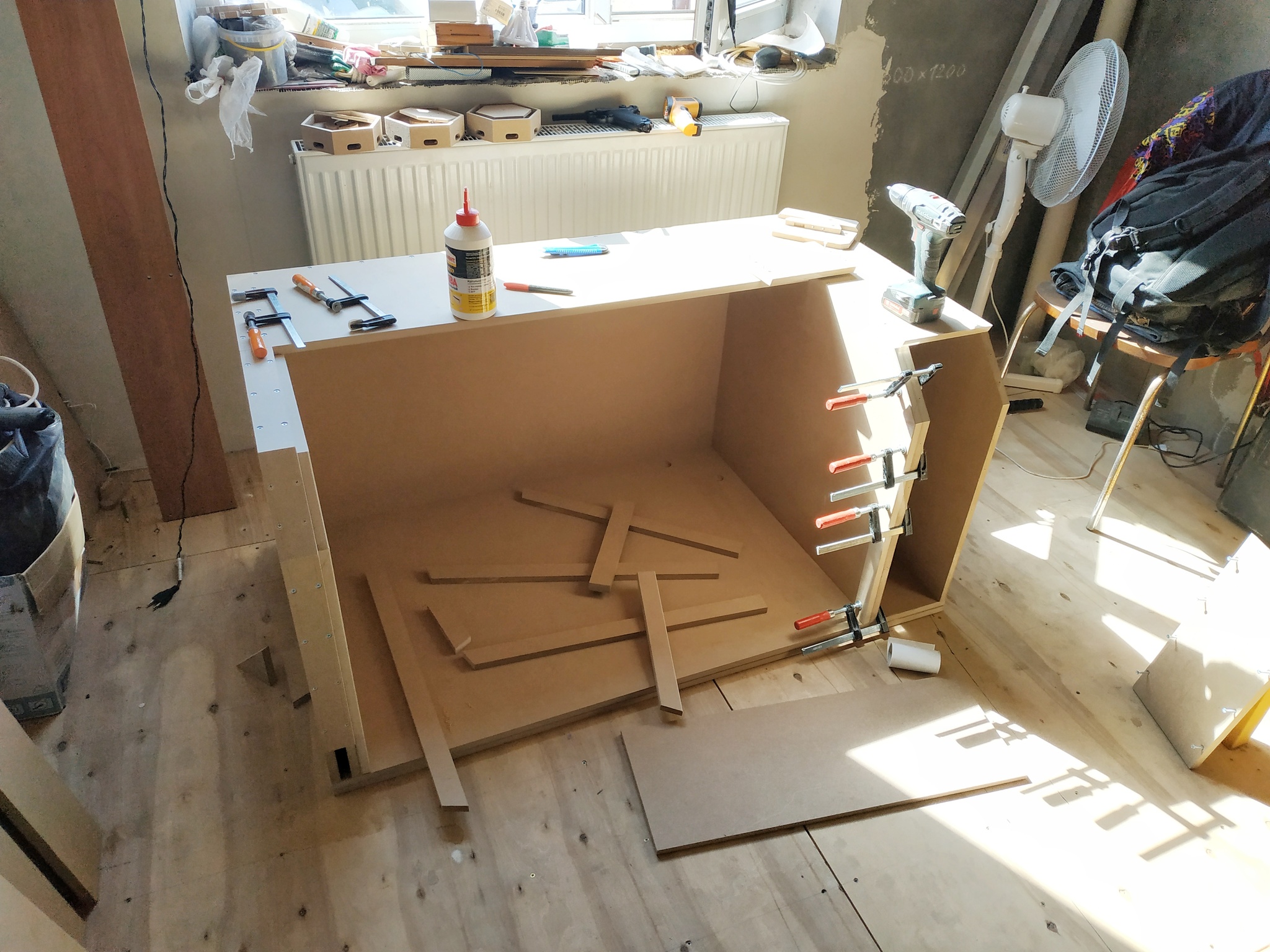

Собственно, сборка.

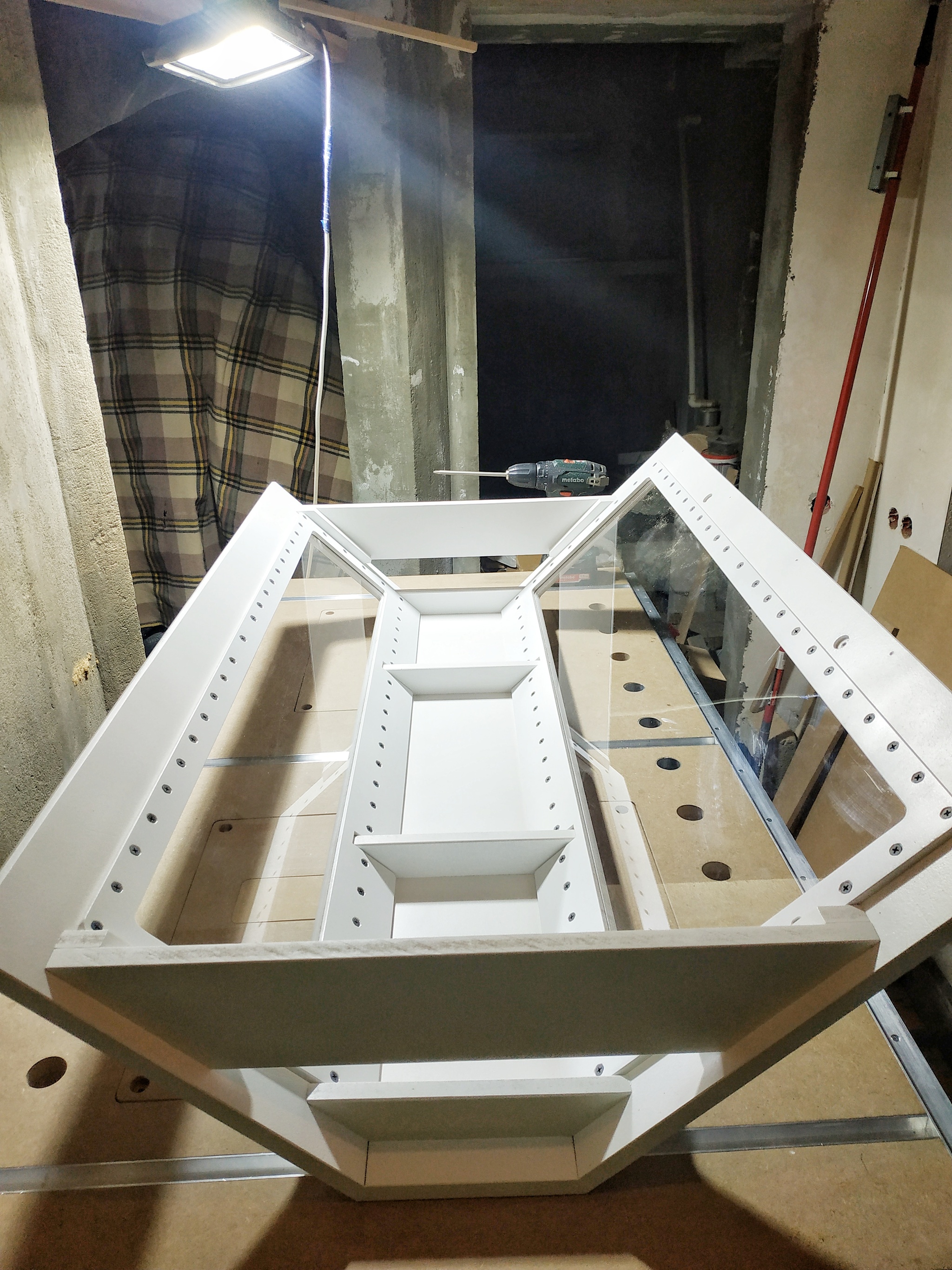

В процессе сборки отошел от идеи третьего окна в крышке в угоду большей жесткости. Подстолье варил (первый раз в жизни, коряво и долго), вся конструкция на добротных (на мой взгляд) колесах, можно одним пальцем двигать всю эту махину в 100+кг, естественно имеются тормоза.

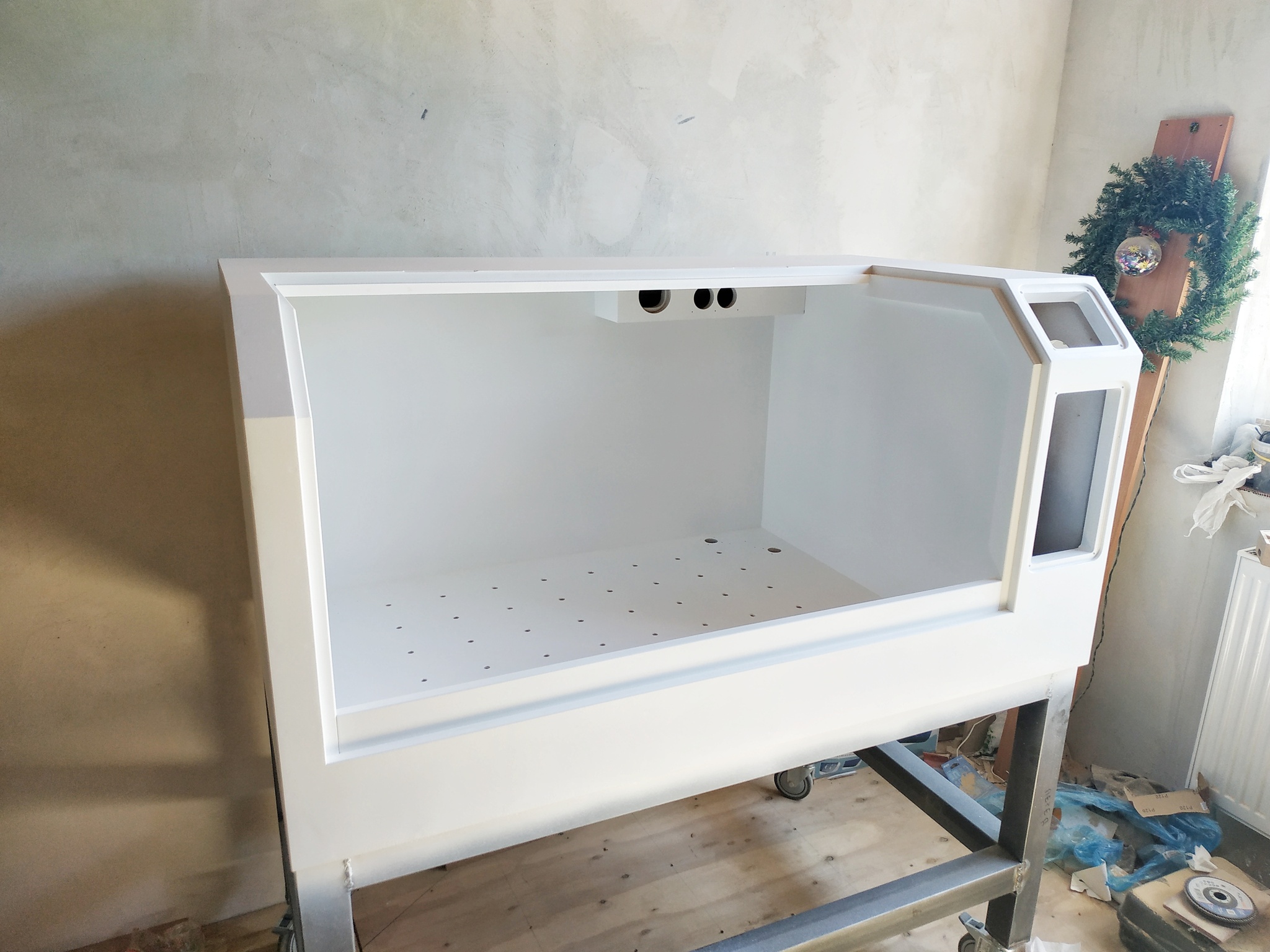

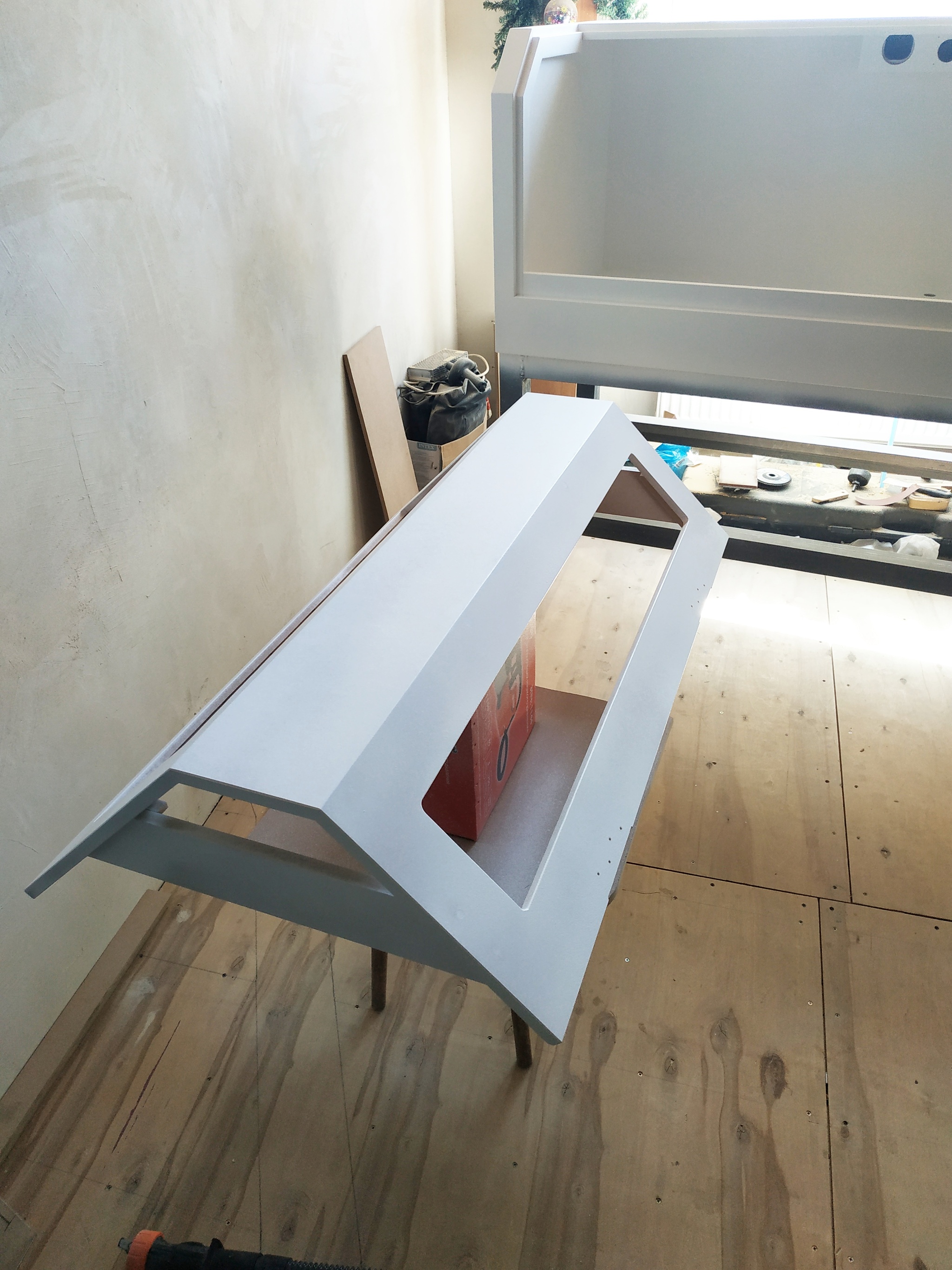

Решил делать его белым. Изначально покрасил из краскопульта, а потом покрыл типа прозрачным яхтным лаком (ключевое слово ТИПА). В итоге цвет яростно вылез в желтизну, и поверх лака пришлось закрашивать баллончиком. Можно было, конечно, снять лак и окрасить заново, но решил, что пусть останется в качестве еще одного защитного слоя.

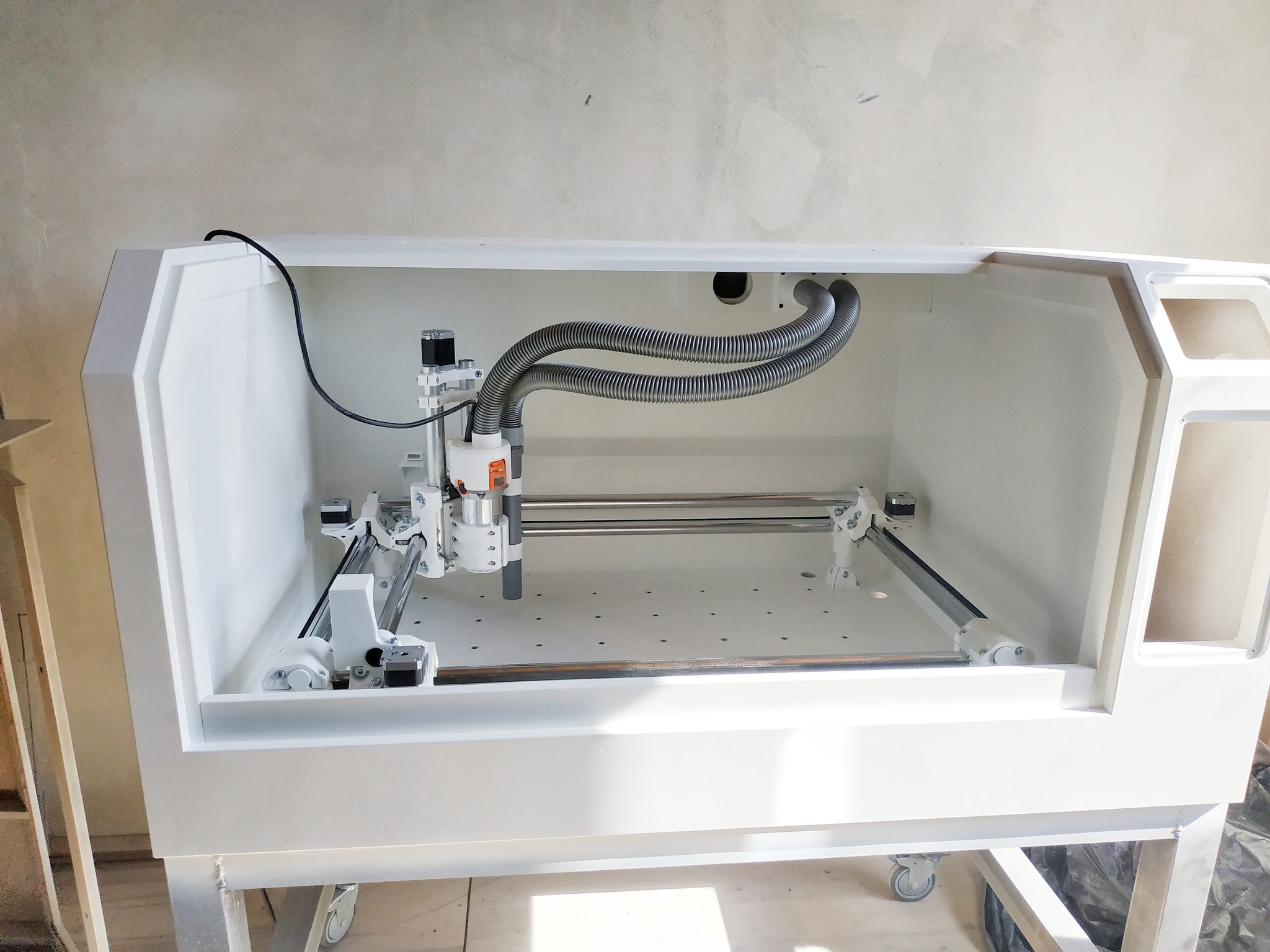

После чего уже на свое место стала механика и электронная начинка. В качестве шпинделя на данный момент используется дешевый кромочный фрезер. Мощности в принципе хватает, а из преимуществ - он легкий. 2 шланга - один на стружко-пылеотсос, сквозь станок и вниз, куда можно подцепить пылесос или иное устройство аспирации, второй - подача воздуха на "шпиндель" (что, в дальнейшем не дало особых преимуществ, но оно есть). Как раз тут и пришлось менять шаговики на более мощные, потому что 2 шланга от пылесоса, ввиду своей жесткости отталкивали голову на пару десятых миллиметра при перемещениях по Х в правой половине рабочего поля.

Рабочее поле вышло 320х550мм.

Запуск станка, калибровка кинематики. (не верно опускалась ось Z, да и по Х и Y тоже не все гладко было по расстояниям перемещения). После чего уже можно делать первые тесты.

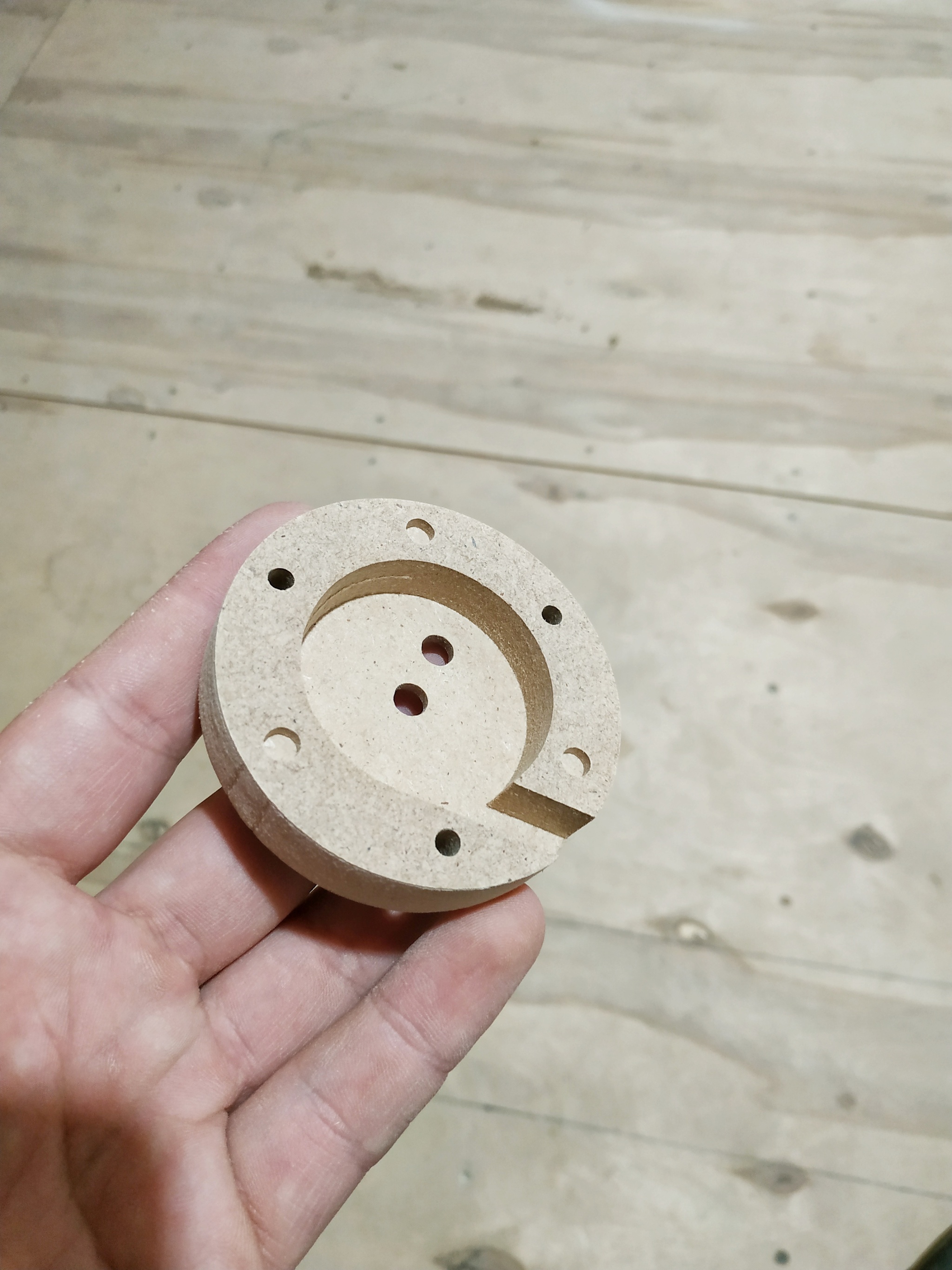

После тестовой детали (основа для намотки светодиодной ленты тех самых светильников) решил улучшить блок управления - сделать ему нормальный корпус.

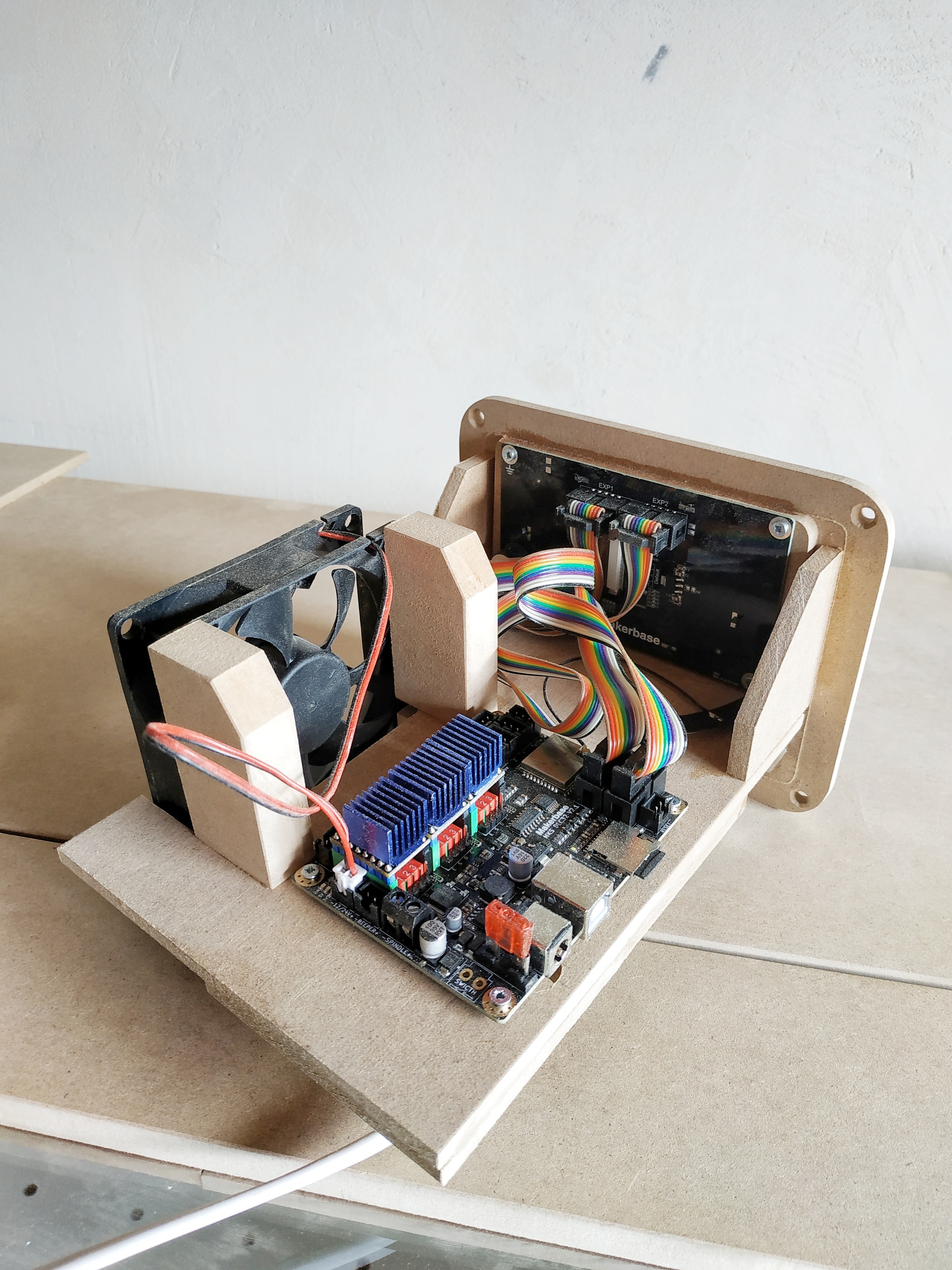

было:

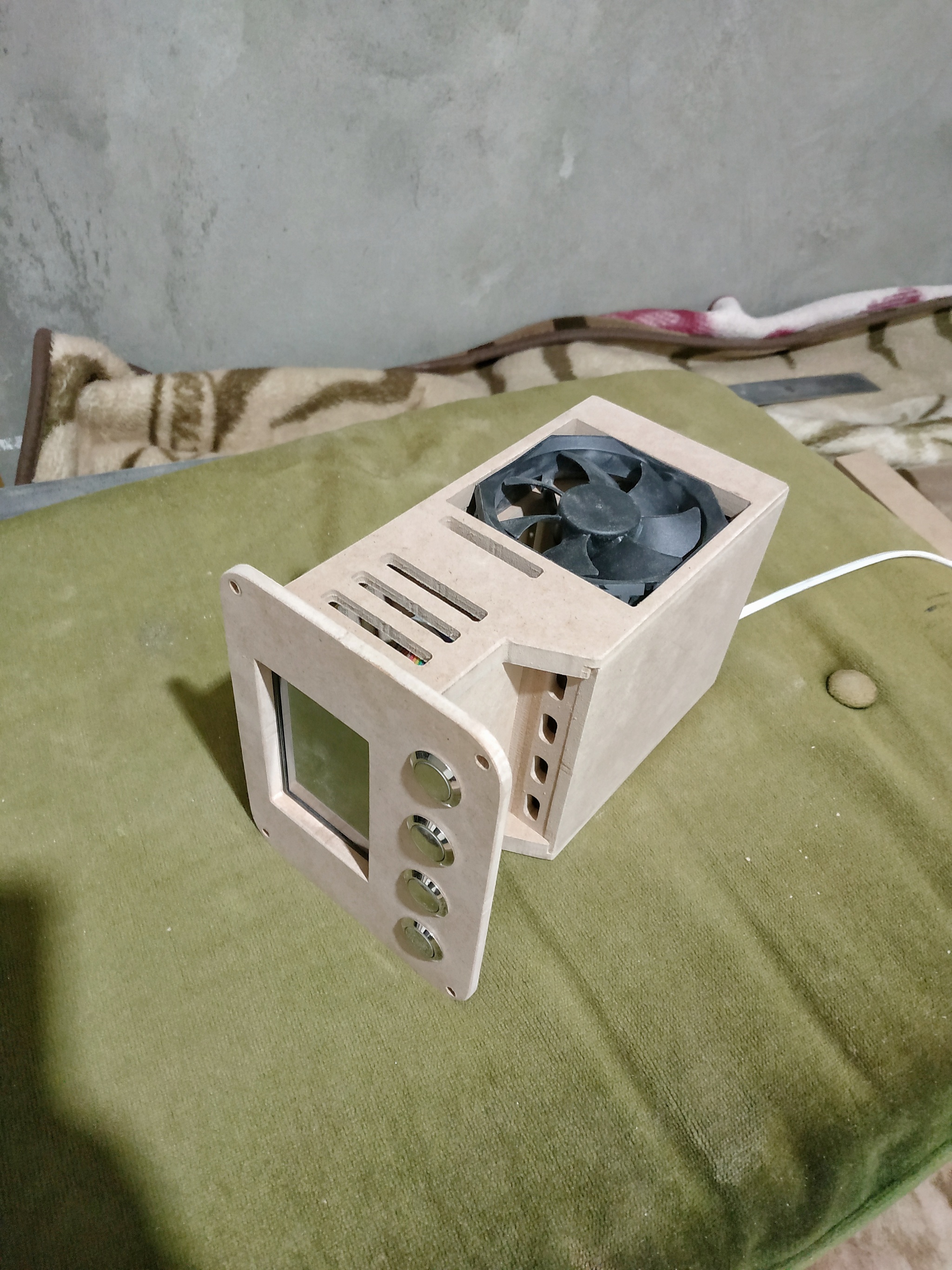

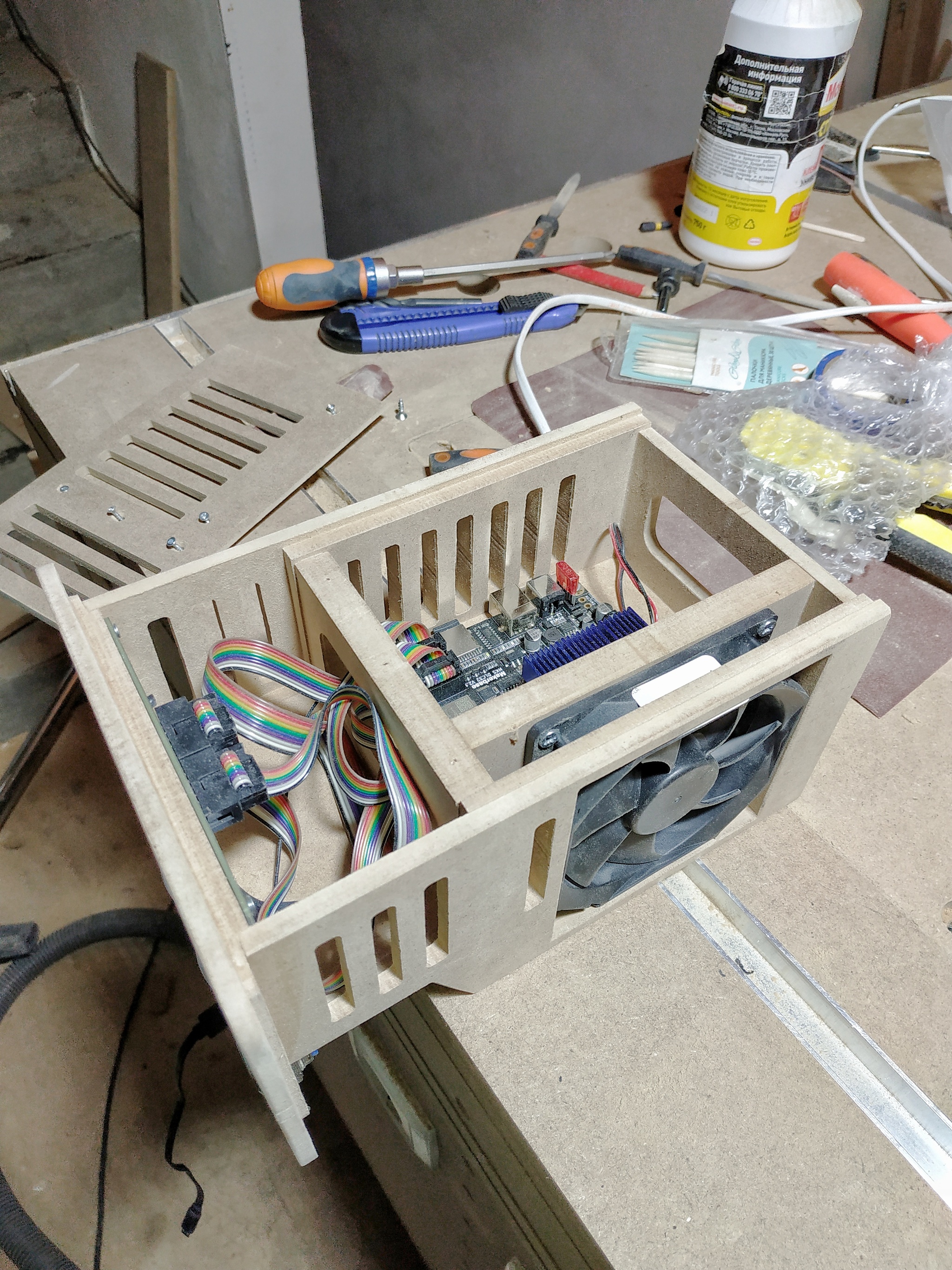

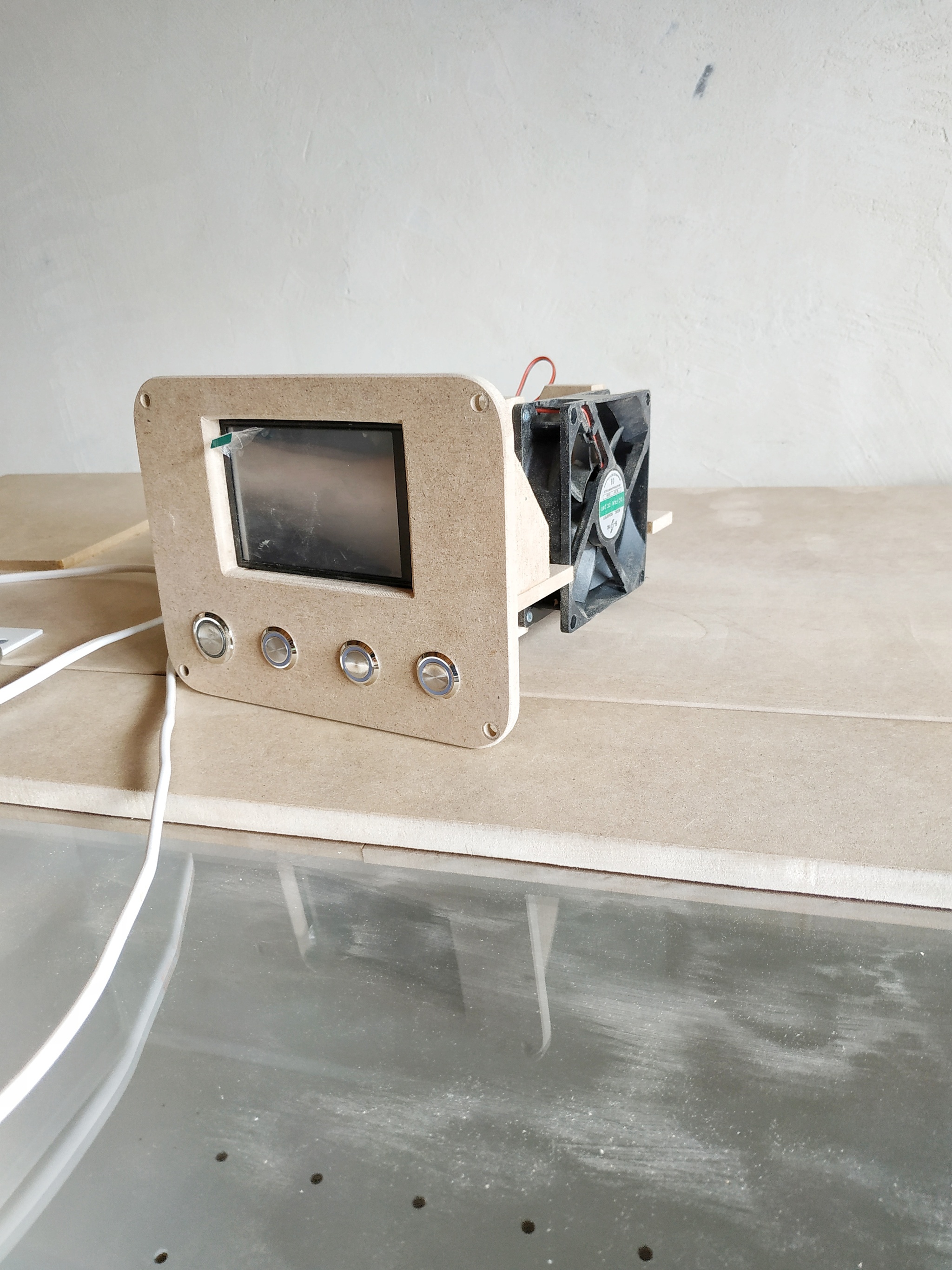

стало:

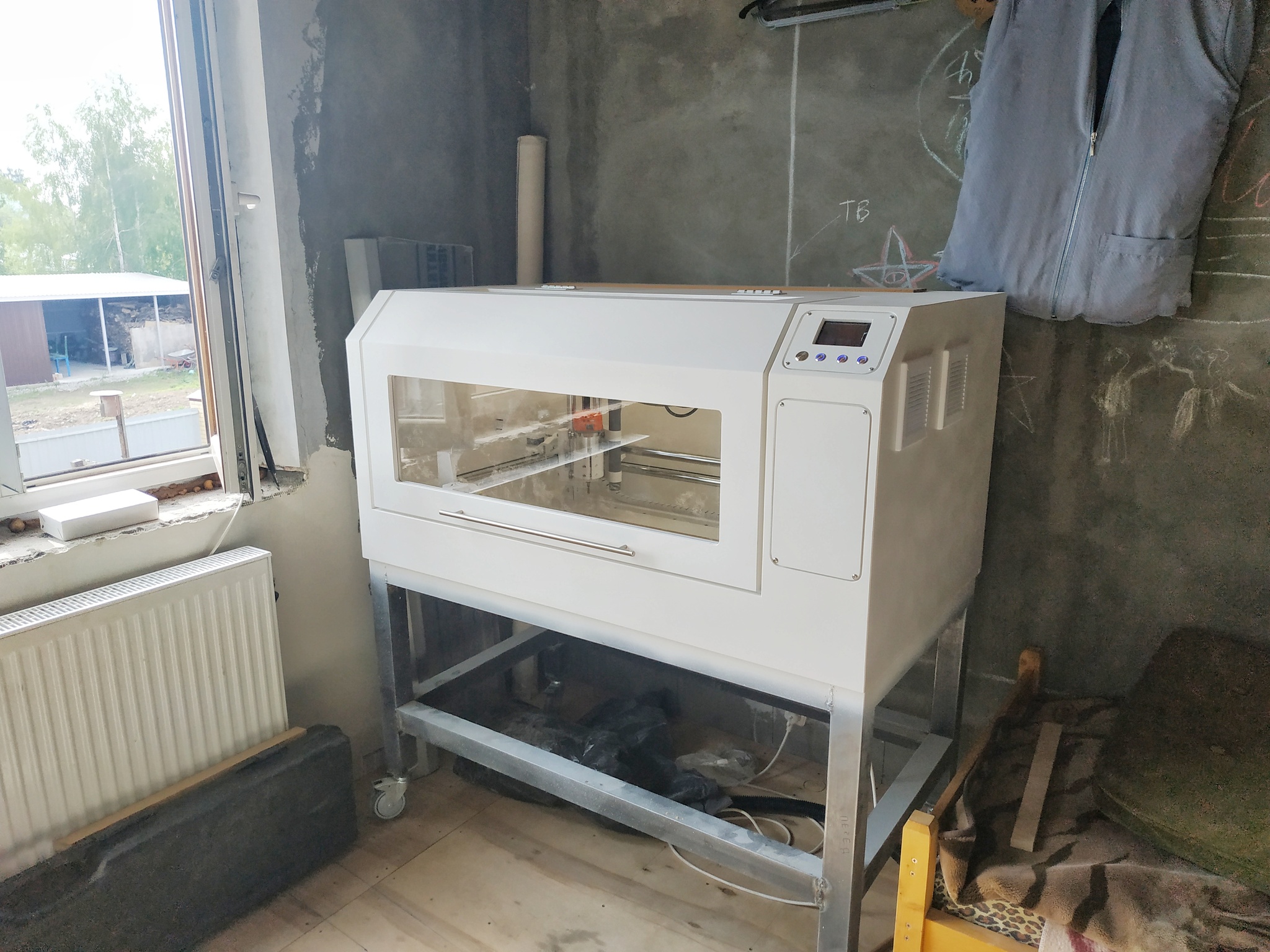

Собственно, на данный момент осталось покрасить, дождаться кнопки С ФИКСАЦИЕЙ (потому что я тупанул и купил без) и докрасить сварное подстолье в белый цвет.

Общая стоимость вышла примерно в 40-50 тысяч, более точно не считал. Надо бы заняться.
