133

Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13

Собственно, если быть точным и использовать современную терминологию, то это кассетный суббоеприпас, предназначенный для поражения личного состава осколками, образующимися из корпуса этого боеприпаса при его взрыве в воздухе во время снижения или на земле. В зависимости от типа и установки взрывателя срабатывание бомбы (взрыв) происходит либо в воздухе, в момент снижения, либо на земле в момент удара о землю, либо на земле через определенное время, либо на земле при воздействии на нее (изменение положения, сдвигание с места).
Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13 Длиннопост, Бабочка, Оружие, Видео
Вот это последнее обстоятельство и дает основание считать SD-2, точнее, еe вариант SD-2B не только осколочной авиабомбой, но и противопехотной осколочной дистанционно устанавливаемой миной. Обе бомбы абсолютно идентичны и различаются лишь типами используемых взрывателей.
Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13 Длиннопост, Бабочка, Оружие, Видео
По немецкой номенклатуре времен Второй Мировой войны SD-2 относилась к осколочным авиабомбам, применялась только Военно-Воздушными силами и миной не считалась. Варианты установки порядка взрыва бомбы по времени (после падения на землю) или от изменения ее положения (т.е. как мины) преследовали вспомогательные цели - затруднить или исключить оказание медицинской помощи раненым вследствие опасности поражения медперсонала взрывами бомб, лежащих на земле по истечении определенного времени или случайного задевания, касания бомб, лежащих на земле.

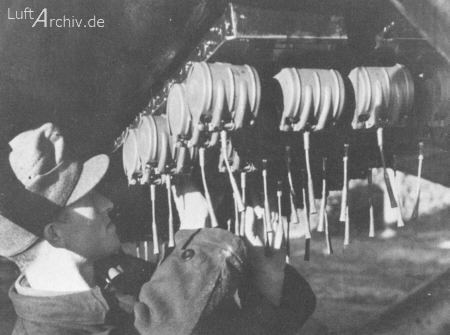

Бомбы SD-2 укладывались в контейнеры (кассеты) следующих типов:


Mark-500 Roden - 6 шт;


AB-23 - 23 штуки;


AB-4t - 24 штуки;


AB-250-2 - 144 штуки;


AB-250-3 - 108 штук.

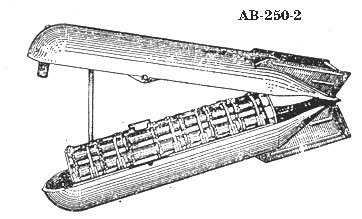

Контейнер AB-250-2 на 144 штуки.

Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13 Длиннопост, Бабочка, Оружие, Видео

Бомба SD-2 могла комплектоваться одним из следующих взрывателей (из них только взрыватели серии 70 превращают бомбу в мину):


Zuender 41, второе обозначение " A.Z.34-41 ".


Ударно -дистанционный. Изменение режима срабатывания взрывателя устанавливается поворотом шлица на верхней поверхности взрывателя в соответствующее положение ("ZEIT" (время) или "AZ" (удар)) до укладки бомбы в кассету.


Взрыв в зависимости от установки происходит в воздухе через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли. Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.

Этим взрывателем комплектовался вариант бомбы SD-2A.


Zuender 41A, второе обозначение "Z./42" .


Ударно-дистанционный. Взрыв происходит через определенное время после отделения от кассеты, либо от удара в момент касания земли. Изменение режима срабатывания взрывателя устанавливается поворотом шлица на верхней поверхности взрывателя в соотвествующее положение ("ZEIT" (время) или "AZ" (удар)) до укладки бомбы в кассету.

Взрыв в зависимости от установки происходит в воздухе через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли.

Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.

Этим взрывателем комплектовался вариант бомбы SD-2B.


Zuender 67 -взрыватель замедленного действия. В зависимости от заводской установки взрывается через 0-30 минут после отделения от кассеты. Если заводская установка времени срабатывания установлена на 0, то бомба взорвется через несколько секунд после отделения от кассеты, т.е. в воздухе подобно бомбе со взрывателем 41А, установленным на режим "Zeit". От удара о землю не взрывается. На крышке взрывателя, как и у взрывателя 41 выштампованы знаки "А.Z" и "ZEIT" и имеется шлиц. Однако здесь они ложные, так как имеющийся между обозначениями шлиц не поворачивается.


Этим взрывателем комплектовался вариант бомбы SD-2B.


Zuender 70A -взрыватель-ловушка c механико-химическим замедлителем. В боевое положение приводится через 5-6 минут после падения на землю. Взрывается при изменении положения бомбы. Если воздействия на бомбу оказано не было, то она автоматически самоликвидируется через 4-30 часов ( в зависимости от заводской установки и температуры воздуха) Он отличается исключительно высокой чувствительностью к внешним воздействиям.

Бомба с этим взрывателем фактически является дистанционно устанавливаемой противопехотной осколочной миной с самоликвидацией.

Этим взрывателем комплектовался вариант бомбы SD-2B.

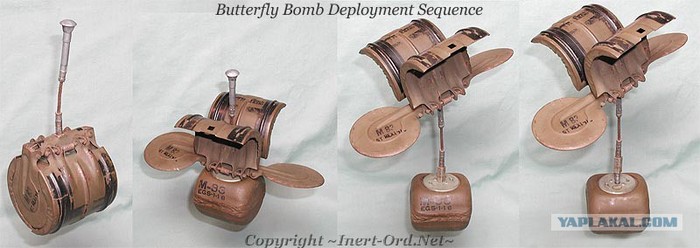

Противопехотная бомба-мина СД-2Б «Бабочка»


Zuender 70B -взрыватель-ловушка. Взрывается при изменении положения бомбы. Взрыватель 70В рассчитан на срабатывание от первого воздействия (сдвигание, изменение положения) после падения авиабомбы. Его работа основана на сочетании работы часового механизма и инерционного баланса. Часовой механизм в сочетании с инерционным балансом (грузиком на оси) обеспечивает перевод взрывателя в боевое положение после падения на землю и его срабатывание. В момент отделения бомбы от кассеты часовой механизм запускается за счет вывинчивания тросика с лопастями на конце и через полсекунды освобождает инерционный грузик, который в свою очередь стопорит часовой механизм. Толчок об землю в момент касания земли заставляет инерционный грузик повернуться и освободить часовой механизм, который через 5 секунд ставит взрыватель окончательно в боевое положение. Затем инерционный грузик, возвращается в первоначальное положение и вновь останавливает часовой механизм.

Если бомбу потревожить, то инерционный грузик качнется и в вновь освободит часовой механизм, который приблизительно через 1 секунду расцепит стопорную шпильку и подпружиненный ударник. Последний ударит по капсюлю и вызовет взрыв бомбы.

Можно считать, что датчиком цели мины (а бомбу SD-2B с этим взрыввателем можно полагать только миной, т.к. она взорвется только от воздействия на нее цели) является инерционный грузик, который качается на оси.

Взрыватель отличается исключительно высокой чувствительностью к перемещению.

Этим взрывателем комплектовался вариант бомбы SD-2B.


Zuender 70B/1 -взрыватель-ловушка.Модификация Zuender 70B, от которого отличается только формой внутренних деталей.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Противопехотная бомба-мина СД-2Б «Бабочка»


Zunder 70B (Abgeaendert) взрыватель-ловушка.Модификация Zuender 70B, от корого отличается незначительными изменениями в устройстве и тем, что вместо длинного тросика с двумя лопастями на конце имеет ветрянку, закрепленную прямо на шпинделе вращения.

Этим взрывателем комплектовался вариант бомбы SD-2B.


От автора. Существуют определенные неясности и трудности в обозначении авиационных взрывателей вообще, и в частности взрывателей к бомбе SD-2. Используемое мной в статье обозначение Zuender 41 и т.п. я применил для упрощения изложения материала. На самом деле слово Zuender в переводе с немецкого означает просто "Взрыватель".


Немецкая номенклатура обозначения авиационных средств взрывания включала в себя только группу цифр, иногда с добавлением одной буквы после цифр. Так что на самом деле все эти взрыватели должны обозначаться как 41, 41А, 67, 70А, 70В, 70В/1. В немецкой документации в отношении взрывателей 41 и 41 А встречаются аббревиатуры соответственно A.Z.34-41 и Z./42. В отношении же остальных в текстах пишется просто Zuender 41 и т.п., т.е. "взрыватель 41" (как я их обозначил в статье).


Заметки на полях. Мой отец, принявший свой первый бой на рассвете 22 июня 41 в городе Ломжа и закончивший войну 3 мая 45 на косе Фриш-Нерунг в Восточной Пруссии, почему то называл "лягушками" именно эти SD-2, а не выпрыгивающие мины S.Mi.35.


И если о выпрыгивающих минах он отзывался коротко и без особых эмоций, типа - мина, она и есть мина, не лезь, куда не просят и все будет в порядке, то об SD-2 у него остались самые неприятные воспоминания. Он полагал их гораздо более эффективными и опасными, чем любые другие бомбы и говорил, что от них было одно спасение - блиндаж или вовремя нырнуть под днище танка, что, однако, тоже могло привести к печальным последствиям, т.к. танкисты во время воздушных налетов нервничали и норовили ездить с места на место.

Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13 Длиннопост, Бабочка, Оружие, Видео

За интересный пост спасибо его автору: Веремеев Ю.Г. (Сапер)

Интересное видео по поводу самой бомбы (правда на английском)

Показать полностью 4 1
62

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12

Несмотря на то, что система противовоздушной обороны в годы минувшей войны была одной из самых сильных сторон вермахта, проблема надежной защиты его сухопутных войск от воздушного нападения обострилась после поражения немецкой армии под Сталинградом, Курском и Эль-Аламейном, так как к этому времени авиация союзников все чаще стала господствовать над полем боя. Особенно тревожное положение сложилось на Восточном фронте. Наращивание усилий советской штурмовой авиации не могло пройти бесследно для германских сухопутных войск, постоянно несших чувствительные потери в живой силе и технике. Истребительная авиация люфтваффе уже не в полной мере справлялась с поставленными перед ней задачами. Такая ситуация объяснялась, главным образом, не отсутствием боевых машин, а нехваткой подготовленных пилотов. В то же время решение этой проблемы традиционным путем — наращиванием в войсках зенитной артиллерии и крупнокалиберных пулеметов противовоздушной обороны (ПВО).

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие

После проведенных исследований ученые пришли к выводу, что единственно возможной альтернативой ствольной артиллерии противовоздушной обороны (ПВО) могло бы стать зенитное оружие, использующее реактивный принцип движения снарядов. Разработка управляемых и неуправляемых зенитных ракет началась в Германии еще в 1930-х годах. Дальность их полета исчислялась несколькими километрами, с достаточно высокой вероятностью попадания в цель, что создавало предпосылки для принятия на вооружение вермахта действительно эффективного оружия ПВО.


Однако как и в случае с противотанковым реактивным оружием, перед самым началом Второй мировой войны многие из этих работ были свернуты. Политическое руководство Третьего рейха, рассчитывая на успех молниеносной войны, особенно много внимания уделяло наступательным образцам оружия, оставляя оборонительное вооружение на втором плане, это в равной степени относилось и к средствам ПВО. Перспективное оружие, разработка которого могла осуществиться лишь спустя несколько лет, считалось не представляющим для вермахта практической ценности. Однако критическая ситуация в области противовоздушной обороны, сложившаяся на фронте к 1943 году, заставила командование германских вооруженных сил принять срочные меры по активизации работ в этой области.


Уже в 1943 году концерном по производству противотанкового реактивного оружия и боеприпасов Hugo Schneider A. G. был создан один из первых комплексов зенитного оружия: 73-мм неуправляемая зенитная ракета RZ.65 Fohn и пусковая установка залпового огня, вначале 35-ствольная, а впоследствии и 48-ствольная. Новое оружие предназначалось для борьбы с низколетящими самолетами на дистанции до 1200 метров.


Залповое ведение огня по площадям позволило создавать достаточно плотную огневую завесу, значительно увеличивая возможность поражения самолетов противника. Стабилизация ракеты в полете осуществлялась вращением, благодаря тангенциальным соплам. На случай непопадания ракета снабжалась самоликвидатором на дистанции 1500–2000 метров. Пусковая установка, обслуживаемая одним оператором, представляла собой пакет направляющих каркасного типа, установленный на тумбе с горизонтальным сектором обстрела 360 градусов.


Уже первые успешные испытания позволили летом 1944 года принять эту установку на вооружение зенитных частей люфтваффе. К производству ракет Fohn R. Spr.Gr.4609 приступила фирма HASAG, а к выпуску пусковых установок была подключена чешская оружейная фирма Waffenwerke Skoda Brunn. Однако зенитно-ракетная установка Fohn, относившаяся к оружию стационарного типа, не могла полностью обеспечить все потребности сухопутных войск в подобном оружии как из-за своей низкой подвижности, так и невысокой огневой маневренности. Этому способствовала и неудачная конструкция системы ручного наведения на цель, хотя высокие скорости полета воздушных целей (до 200 м/с) требовали больших скоростей наведения, доходящих в вертикальной и горизонтальной плоскостях до нескольких десятков градусов в минуту.


Американцы с захваченным Fohn.

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие

В июле 1944 года управление вооружения вермахта вновь выдало заказ концерну HASAG на создание под ранее спроектированную зенитную неуправляемую ракету подобного комплекса. А уже в сентябре конструкторское бюро НАSАG под руководством талантливого инженера, создателя фаустпатронов Генриха Лангвайлера разработало первый опытный образец ПЗРК, получивший индекс «Luftfaust-А» («воздушный кулак-А»).


Комплекс представлял собой четырехствольную реактивную установку калибра 20 мм с пусковыми трубами-стволами, расположенными вертикально один над другим. ПЗРК устанавливался на легком полевом станке и обслуживался одним человеком. 20-мм неуправляемая ракета, принципиально повторяя конструкцию гранат RPzB.Gr.4322, состояла из боевой части со взрывателем, маршевого двигателя — пороховой шашки и вышибного заряда. При запуске ракеты воспламенялся вышибной заряд, выводивший ее (с начальной скоростью 100 м/с) на безопасное для оператора расстояние, после чего воспламенялась пороховая шашка маршевого ракетного двигателя.


Но первый блин, испеченный германскими конструкторами, получился комом. Решающее значение в этом сыграла низкая точность нового оружия, чему в немалой степени способствовала недоработанность конструкции самой ракеты.


"принципиально повторяя конструкцию гранат RPzB.Gr.4322"

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие

Потребность в оружии такого типа ощущалась в войсках настолько остро, что осенью 1944 года Лангвайлер приступил к созданию нового варианта ПЗРК и ракеты. В начале октября того же года появился усовершенствованный вариант переносного зенитного ракетного комплекса Люфтфауст-Б, известный также под названием Fliegerfaust («летящий кулак»). Его удачная конструкция, относительно дешевая и простая в изготовлении, обещала быстрое освоение в массовом производстве в самые кратчайшие сроки, что являлось немаловажным в той критической ситуации, когда Германия потеряла большую часть военных предприятий и источников сырья, а вермахту пришлось вести боевые действия уже на собственной территории.


Переносной зенитный ракетный комплекс Люфтфауст-Б состоял из соединенных кольцеобразно девяти 20-мм гладких стволов-труб с закрепленными на них двумя рукоятками управления стрельбой со спусковым механизмом, откидного плечевого упора, механизма электровоспламенения, простейших прицельных приспособлений в виде открытого целика, планки и мушки. Заряжание оружия производилось из девятизарядного магазина путем досылания 9 ракет, закрепленных в его поддоне, непосредственно в стволы. Магазин фиксировался на казенной части ПЗРК запорным устройством, и огонь из него велся без его отделения. Стрельба проводилась последовательно двумя залпами, сначала одновременным запуском пяти ракет, а затем с замедлением в 0,1 с оставшихся четырех. Это обеспечивалось индукционным генератором, собранном в электроспуске (аналогичный электрогенератору в РПГ RPzВ. 54). Для подключения электровоспламенителей ракет к индукционному генератору комплекса в магазине имелись электроконтакты.


Люфтфауст-Б

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие

Несмотря на успехи, достигнутые германскими оружейниками в деле создания нового образца, не все еще в конструкции переносного зенитного ракетного комплекса было удачным. К одному из основных недостатков модернизированного Люфтфауста относилось очень большое рассеивание ракет при стрельбе. На дальностях до 200 метров оно превышало 40 метров в поперечнике, и только 10 процентов ракет достигали цели, хотя на меньших дистанциях эффективность ракетного оружия оказалась достаточно высокой.


Работа над оружием продолжалась. В то же время поражения, понесенные вермахтом в летне-осенних боях 1944 года на Восточном и Западном фронтах, заставили управление вооружения вермахта уже в ноябре того же года (хотя до окончания опытно-конструкторских работ по ПЗРК было еще далеко, и было изготовлено только несколько опытных образцов нового оружия) подписать с дирекцией HASAG контракт на производство для сухопутных войск 10 000 переносных зенитных ракетных комплексов Люфтфауст-Б и 4 000 000 ракет к ним.

ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие
ПЗРК Luftfaust-B «Fliegerfaust». Необычное оружие ч.12 Оружие, Длиннопост, Фотография, Редкое и необычное оружие
Показать полностью 6
140

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11

Немецкое противотанковое орудие(фактически станковый гранатомет), стрелявшее реактивными снарядами. Использовалось как на Западном фронте, так и Восточном Фронте.


Американские войска с захваченным противотанковым орудием «Пупхен» в Нормандии летом 1944

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео

Эти гранатометы, своим видом напоминающие игрушечное артиллерийское орудие (откуда и пошло их неофициальное название — «Пупхен» — Кукла).


Немецкие ученые и конструкторы-оружейники из фирмы Rhemmetal-Borsig A.G. (Берлин) еще в 30-е годы разрабатывали разнообразные виды реактивного оружия класса «земля-земля». Но уже в скором времени большинство из данных работ свернули. Данная ситуация сложилась из-за того что в начале войны руководство Третьего рейха, рассчитывающее на успех «блицкрига», должного внимания противотанковой обороне не уделяло.


Критическая ситуация с ручным противотанковым оружием, сложившаяся к 1942 году на фронтах, заставила руководство германии принимать срочные меры по возобновлению работ в данной области.


"Кукла"

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео
В 1944 году на вооружение немецкой пехоты был принят 88-мм станковый гранатомет «Puppchen».


В основу действия гранатомета был положен активно-реактивный принцип.


Стрельба из «Пупхен» велась 88-мм реактивными кумулятивными гранатами Pz. Gr. 4312 весом 2,65 кг. Скорость полета составляла 200 м/с. На расстоянии 180-200 м. она пробивала стальную плиту толщиной 150-180 мм. Эта реактивная граната аналогична гранате противотанкового ружья «Ofenrohr»  и отличается от нее только длиной и тем, что ее запуск производится не электрозарядом, а ударным механизмом, воспламеняющим капсюль метательного заряда.


Гранаты: слева - 88-мм активно-реактивная кумулятивная граната RPzB.GR. 4312, справа - 88-мм реактивная граната RPzB.GR 4322

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео

Конструкция гранатомета «Puppchen» состояла из 6 основных частей: ствола с казенником, противовеса, верхнего станка и колес.


Стволом служила труба длинной 1600 мм. с внутренним диаметром 88 мм., заключенная в кожух с дульным раструбом, служившим для рассеивания газов и снижения тепловой нагрузки на ствол. Ствол укладывался на цапфах в верхний станок лафета.


Запирание канала ствола производилось затвором, в котором собраны предохранительный, ударный и запирающий механизмы.


Имелось также щитовое прикрытие из броневой стали толщиной 3 мм. с загнутыми внутрь краями и с окном для прицеливания.


«Puppchen»

основные части и механизмы: 1 – ствол; 2 – затвор; 3 – рукоятка затвора; 4 – спуск;

5 – дульный раструб; 6 – верхний станок; 7 – щит; 8 – станина с нижним станком;

9 – сошник; 10 – правило; 11 – реактивная граната.

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео
Лафет гранатомета состоял из верхнего станка, на котором установлен ствол и закреплено щитовое прикрытие, и нижнего станка, снабженного однобрусной станиной и колесным ходом с двумя штампованными колесами с резиновыми шинами. Для большей маскировки оружия на местности допускалась возможность изменения его высоты за счет снятия колесного хода. В этом случае гранатомет опускался на специальные опорные колодки, смонтированные на лафете, к которым могли присоединяться упоры лыжного типа.


Лафет позволял осуществлять наводку гранатомета с максимальным углом возвышения ствола +25º, угол склонения равнялся - 20º, горизонтальный обстрел велся в диапазоне 60º. При установке гранатомета на полозья обеспечивался круговой обстрел.


«Puppchen»

в варианте на лыжах

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео

Наводка гранатомета «Puppchen» на цель производилась в ручную, поворотный и подъемный механизмы отсутствовали. В качестве прицельных приспособлений использовались мушка и открытый прицел с насечкой от 180 до 700 метров.


Несмотря на внешний "кукольный " вид гранатомет представлял собой простое и достаточно эффективное противотанковое средство. На дальности 150-200 м бронепробиваемость составляла 200 мм.


По состоянию на 1 марта 1945 года в частях вермахта и войск СС имелось 1649 гранатометов. Всего же их было изготовлено 3150 единиц.


Немецкие станковые 88-мм противотанковые гранатометы «Пупхен» (Raketenwerfer 43 «Puppchen»), захваченные Красной армией в одном из городов Померании. 1-й Белорусский фронт.

8,8 cm Raketenwerfer 43 «Puppchen» . Необычное оружие ч.11 Оружие, Длиннопост, Фотография, Редкое и необычное оружие, Видео

Выстрел из "Куклы" не нашел, но для поднятия настроения вот выстрел из Pak 40.) Всем отличного настроения и замечательных выходных.

Показать полностью 6 1
101

№ 82 Mk I Gammon bomb. Необычное оружие ч.10

В продолжение поста https://pikabu.ru/story/lipkaya_bomba_antitank__74_neobyichn...

После выявления недостатков ручной противотанковой гранаты № 74 ST для ее замены в 1943 году была создана «мягкая» граната № 82 Mk I, активно использовавшаяся во время Второй Мировой войны.
№ 82 Mk I Gammon bomb. Необычное оружие ч.10 Оружие, Редкое и необычное оружие, Длиннопост, Ручная граната

Идея создания гранаты принадлежит капитану 1-го парашютно-десантного полка английской армии R.S. Gammon.


Противотанковая фугасная граната ударного действия № 82, предназначена для борьбы с бронетехникой.


Граната состоит из корпуса, заряда ВВ и запала.


Корпусом гранаты служит матерчатый мешок, стянутый снизу тесьмой, а сверху заправленный в металлическую крышку, на которую навинчивается запал. Мешок заполняется ВВ.

№ 82 Mk I Gammon bomb. Необычное оружие ч.10 Оружие, Редкое и необычное оружие, Длиннопост, Ручная граната

В гранате используется запал № 247 ударного действия.


Он включает в себя:


- корпус


- предохранительный колпачок


- предохранительную чеку с лентой


- ударник


- втулку с капсюлем воспламенителем и детонатором


В служебном обращении ударник взрывателя удерживается предохранительной чекой. Предохранительная чека вставляется в отверстие корпуса и сверление ударника.


Предохранительная чека соединена с матерчатой лентой, навитой на корпус взрывателя. Колпачок навинчивается на корпус взрывателя и удерживает ленту.


В служебном обращении на запал навинчивается предохранительный колпачок. Предохранительная чека вставляется в отверстия корпуса запала и ударника. Прикрепленная к ней лента наматывается на корпус взрывателя. На конце ленты закреплен грузик-полукольцо.


1 - предохранительный колпачок запала;

2 - шерстяные прокладки; 3 - детонатор;

4 - дополнительный детонатор;

5 – заряд ВВ; 6 – мешок.

№ 82 Mk I Gammon bomb. Необычное оружие ч.10 Оружие, Редкое и необычное оружие, Длиннопост, Ручная граната

Перед броском колпачок свинчивается и граната метается в цель. В полете от сопротивления воздуха лента разматывается и выдергивает предохранительную чеку. Теперь ударник удерживается от перемещения только контрпредохранительной пружиной. При ударе о преграду ударник под действием инерционного тела перемещается вперед и накалывает капсюль-воспламенитель, что приводит к взрыву детонатора, дополнительного детонатора и заряда ВВ.


Перед использованием корпус гранаты наполнялся пластичным взрывчатым веществом с осколками. Но возможно было ее использование и только с одним наполнением ВВ (до 900 гр), что делало ее очень мощной фугасной гранатой.


1 - корпус взрывателя;

2 - предохранительная лента;

3 - предохранительная чека;

4 - инерционное тело; 5 - ударник;

6 - контрпредохранительная пружина;

7 - втулка; 8 - капсюль-воспламенитель;

9 - капсюль-детонатор;

10 - корпус дополнительного детонатора;

11 - дополнительный детонатор.

№ 82 Mk I Gammon bomb. Необычное оружие ч.10 Оружие, Редкое и необычное оружие, Длиннопост, Ручная граната

Благодаря своей форме граната получила название «окорок». Она поступала в основном на вооружение воздушно-десантных войск (у которых всегда в боекомплекте находилось пластичное ВВ) и предназначалась для борьбы с бронетехникой. Считалось, что для уничтожения танка достаточно две гранаты «прилепленные» на крышу башни или кормы. Конструкторы гранаты полагали, что мягкий корпус гранаты не будет отскакивать от брони, а «растечется» по ней, обеспечивая поражение танка.


В начале 1950-х годов граната была объявлена устаревшей и ее запасы были уничтожены.

Показать полностью 4
150

Липкая бомба. Anti-Tank № 74. Необычное оружие ч.9

Британская ручная граната, разрабатывавшаяся и производимая во время Второй мировой войны. Эти гранаты были одним из видов противотанкового оружия, разработанного для использования в британской армии и ополчении в качестве специального решения проблемы отсутствия достаточного количества противотанковых орудий в период после эвакуации Дюнкерка.


№ 74 ST

Липкая бомба. Anti-Tank № 74. Необычное оружие ч.9 Оружие, Видео, Длиннопост, Редкое и необычное оружие, Ручная граната

До появления ручных противотанковых гранат ударного действия взрывающихся при ударе о броню, из-за замедления срабатывания запала граната дистанционного действия зачастую могла взорваться, уже скатившись или отскочив от брони. Поэтому предпринимались различные попытки «прикрепить» гранаты к броне.

Липкая бомба. Anti-Tank № 74. Необычное оружие ч.9 Оружие, Видео, Длиннопост, Редкое и необычное оружие, Ручная граната

Так профессор Lindemann, английского департамента MD1, в 1940 году разработал «липкую бомбу» № 74 ST, которая использовалась британской армией во время Второй Мировой войны в Северной Африке и на Ближнем Востоке.


Ручная противотанковая граната № 74 ST состояла из стеклянной колбы, облаченной в шерстяной чулок, пропитанный липкой массой, типа клея.


Сама граната помещалась в жестяной кожух, который имел две основные функции:


1. сохранял колбу от раскола при транспортировке;


2. предохранял липкую поверхность гранаты от загрязнений, так как последние могли свести на нет способность прилипать.


Снизу колба соединялась с длинной рукояткой со встроенным в нее взрывателем.


Перед использованием гранаты жестяной кожух снимался, выдергивалось предохранительное кольцо, и производился бросок.

Липкая бомба. Anti-Tank № 74. Необычное оружие ч.9 Оружие, Видео, Длиннопост, Редкое и необычное оружие, Ручная граната
У гранат были недостатки, связанные с конструкцией. В ходе испытаний они не могли прикрепляться к пыльным или грязным танкам, а если солдат не был осторожен после освобождения гранаты от её корпуса, то она могла легко прилипнуть к его форме.


Также граната № 74 начинялась нитроглицерином, это делало ее опасной не только для врага, но и для владельца, так как нитроглицерин очень чувствителен к ударам.

Артиллерийский совет Военного министерства не одобрил гранаты для использования в британской армии, но личное вмешательство премьер-министра Уинстона Черчилля позволило начать массовое производство гранат. В период между 1940 и 1943 годами было произведено около 2,5 млн гранат. Они в первую очередь выдавались ополченцам, но также использовались силами британского Содружества и силами в Северной Африке, где с их помощью было уничтожено шесть немецких танков, а также солдатами австралийской армии в Новогвинейской кампании. Бойцы Французского Сопротивления также применяли некоторое количество подобных гранат.

В дальнейшем гранаты № 74 были заменены на гранаты № 82 Gammon bomb
№ 82 Gammon bomb

Липкая бомба. Anti-Tank № 74. Необычное оружие ч.9 Оружие, Видео, Длиннопост, Редкое и необычное оружие, Ручная граната

Видео где солдат бросает гранату №74 на танк,но она отклеилась.

Показать полностью 3 1
170

RAMMTIGER. Необычное оружие ч.8

Наиболее необычной противотанковой СУ смело можно признать так называемый «таранный танк ближнего боя» «Rammtiger» (буквально: «таранный тигр»)
RAMMTIGER. Необычное оружие ч.8 Оружие, Странные танки, Пост, Редкое и необычное оружие, Длиннопост

Систему хотели ставить на шасси тяжелого танка PzKpfw VI Ausf. Е. Эта конструкция предназначалась для уничтожения машин противника исключительно путем их тарана и опрокидывания (подобную тактику боя нередко применяли танкисты всех воюющих держав), а также сноса небольших зданий и баррикад. Безбашенная машина с низко расположенным центром тяжести защищалась сильнейшей броней.


"Систему хотели ставить  на шасси тяжелого танка PzKpfw VI Ausf. Е."

RAMMTIGER. Необычное оружие ч.8 Оружие, Странные танки, Пост, Редкое и необычное оружие, Длиннопост

Для усиления этого эффекта Rammtiger планировалось оснащать мощным кумулятивным боеприпасом контактного действия, крепившимся вблизи носовой оконечности танка на опоре.


На фото переделанный танк "Пантера". Примерно так хотели делать "Тигр".

RAMMTIGER. Необычное оружие ч.8 Оружие, Странные танки, Пост, Редкое и необычное оружие, Длиннопост

Столь странная машина получила горячее одобрение командования вермахта (в особенности самого Гитлера); фирмой Porsche готовился серийный выпуск «таранного тигра», но не осуществленный из-за нехватки гусеничных шасси для создания более боеспособных конструкций.

RAMMTIGER. Необычное оружие ч.8 Оружие, Странные танки, Пост, Редкое и необычное оружие, Длиннопост
RAMMTIGER. Необычное оружие ч.8 Оружие, Странные танки, Пост, Редкое и необычное оружие, Длиннопост
Показать полностью 4
83

Henschel Hs 293. Необычное оружие ч.7

По просьбе @Milosh0bilich, с радостью сделаю этот пост в продолжении поста про FX-1400 (https://pikabu.ru/story/fx1400_fritzx_neobyichnoe_oruzhie_ch...)


Henschel Hs 293 — немецкая управляемая авиационная бомба, созданная и предназначенная для применения по крупным морским целям. Снабжена несущими поверхностями, хвостовым оперением и реактивным ускорителем. Является родоначальником современных управляемых авиационных бомб  и одновременно родоначальником противокорабельных ракет.

Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие
Работы по созданию Hs293 начались в 1939 году в Германии, в г. Шёнефельде недалеко от Берлина, на авиазаводе фирмы «Хеншель» специалистами под руководством профессора Герберта Вагнера. Предназначалась для поражения морских целей (судов). Основная идея заключалась в том, что бомба может быть сброшена бомбардировщиком с высоты 1300—1400 м на расстоянии около 8 км от цели, при нахождении самолёта вне зоны досягаемости зенитного огня корабельных средств ПВО.
Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие

Новое оружие представляло собой стандартную немецкую фугасную бомбу SC500 с добавленными несущими плоскостями и жидкостным ракетным двигателем "Вальтер" 109-107В. Вследствие этого некоторые западные авторы относят Hs293 к разряду крылатых ракет. Реактивный двигатель начинал работать через 1 - 1,5 секунды после сбрасывания бомбы и действовал в течение 10 секунд.


После сброса ракетный ускоритель разгонял «крылатую бомбу» до скорости 600 км/ч. Затем начинался этап планирования в сторону цели, с применением радиокомандного управления. Наведение Hs293 на цель производилось с самолёта штурманом-оператором с помощью рукоятки на пульте управления передатчика Kehl. Чтобы штурман визуально не потерял бомбу из виду, на её «хвосте» устанавливался сигнальный трассер.


Управление Hs 293

Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие

Особый рукав внутри крыла самолёта подводил к бомбе тёплый воздух, сохраняя внутри неё постоянную температуру, необходимую для нормальной работы всех устройств. На хвостовой части устанавливалась сигнальная вспышка, чтобы штурман не потерял бомбу из виду. С учётом того, что подход планирующей бомбы к горизонтальным поверхностям морской цели (палубе) происходит при рикошетных углах, в головной части бомбы установлено противорикошетное кольцо.


В хвостовой части находится оперение и радиоаппаратура. В приборном отсеке установлено 18-канальное приёмное устройство Strassburg, обеспечивавшее радиокомандную линию Kehl-Strassburg в диапазоне частот 48,2 — 49,9 МГц, по командам которой осуществлялся привод руля высоты и элеронов Hs 293.


Управление бомбой по двум осям - элеронами и рулем высоты основывалось на принципе пропорционального наведения в системе полярных координат. Руль направления у бомбы отсутствовал. Для обеспечения постоянной балансировки бомбы в канале управления отклонениями руля высоты задействованы показания скорости, определенные приемником воздушных давлений (ПВД). Для минимизации вращательного движения относительно продольной оси, в канал управления элеронами был дополнительно включен гироскопический прибор, что позволяло стабилизировать бомбу.


Схема Hs 293

Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие
В апреле 1943 г. на авиабазе Грац началось формирование первого боевого ракетоносного подразделения - II/KG100. Взамен прежних Не111H группа получила бомбардировщики Do217E-5, предназначенные для подвески двух УАБ Hs293A-1. Отработкой методов применения Hs293 занималось 36-е учебно-испытательное командование, сформированное в июле 1943 г на базе 13-й эскадрильи KG 100.
Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие

31 июля первая боевая авиагруппа Люфтваффе, оснащённая Hs.293 — II./KG100, была переброшена на аэродром в город Коньяк у побережья Бискайского залива.


25 августа 1943 года, в первом же боевом вылете 12 бомбардировщиков Do-217E-5 группы II./KG100 успешно атаковали 40-ю эскортную группу, осуществлявшую противолодочное патрулирование в районе мыса Финистерре. Четыре Hs.293 повредили шлюп «Лэндгуард» (HMS Landguard), взорвавшись в непосредственной близости от него. Ещё одна бомба попала в шлюп «Байдфорд» (HMS Bideford); погиб 1 моряк, шлюп при этом не получил серьёзных повреждений из-за неполной детонации заряда.


Спустя два дня, 27 августа, атаке 13 ракетоносцев Do-217 из авиагруппы II./KG100 в Бискай­ском заливе западнее города Виго подверглись английские корабли. Одна из Hs.293 попала в кормовой артиллерийский погреб флагмана 1-й группы поддержки — британского шлюпа «Эгрет». Шлюп взорвался и очень быстро затонул, при этом погибли 122 моряка из 188 членов его экипажа. Также был тяжело повреждён канадский эсминец «Этабаскан» (HMCS Athabaskan).


Из-за этих потерь союзники были вынуждены отвести противолодочные корабли на 400 км западнее, что существенно облегчало действия немецких под­водных лодок, базы которых располагались на побережье Бискайско­го залива.


В последующем управляемая бомба Henschel Hs 293 успешно применялась против судов союзников в Атлантике и в средиземноморском театре военных действий. Хотя бомба изначально была спроектирована как противокорабельная, она использовалась для атак мостов в ходе высадки союзников в Нормандии.

Henschel Hs 293. Необычное оружие ч.7 Длиннопост, Оружие, Хеншель, Видео, Редкое и необычное оружие

27 сентября 1943 года союзники захватили Фоджу, где располагалась главная немецкая авиабаза на Средиземноморском театре военных действий. Там им удалось захватить большое количество FX1400 и Hs-293, находившихся еще в специальных упаковочных ящиках. Захват образцов оружия и их систем управления позволил союзникам создать достаточно эффективные средства противодействия, в виде станций активных радиопомех, излучающих радиосигналы на той же частоте, которую использовали радиолинии систем управления немецких ракет и планирующих авиабомб.


Капитанам кораблей для избежания поражения управляемыми бомбами рекомендовалось быстро маневрировать и использовать дымовые завесы, а также уничтожать эти бомбы в полете огнем малокалиберной зенитной артиллерии.


Другие меры противодействия состояли в увеличении эффективной дальности корабельной зенитной артиллерии, для чего стволы 127-мм универсальных орудий заменялись на более длинные, а также прикрытии кораблей своими истребителями, атаковавшими немецкие самолеты-носители управляемых авиабомб

Показать полностью 6 1
84

FX-1400 (Fritz-X). Необычное оружие ч.6

Немецкая управляемая авиационная бомба, периода Второй мировой войны, ставшая, по всей видимости, первым в мировой военной истории образцом высокоточных управляемых боеприпасов, первым образцом такого рода боеприпасов, принятым на вооружение войск и поступившим в серийное производство, и первым образцом управляемого вооружения когда-либо потопившим корабль в бою. Разработчиком бомбы является инженер компании «Ruhrstahl»  Макс Крамер

FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео
Работы по созданию начались в 1938 году в Германии. Контракт на серийное производство данной бомбы для Люфтваффе был подписан с фирмой «Ruhrstahl» в 1940 года.


Испытания FX1400 начались в феврале 1942 г. в Карлсхафене, но из-за потребности в "чистом небе" спустя два месяца были перенесены в солнечную Италию на учебный полигон Фоджа.


Для отработки методов применения Fritz X на авиабазе Грац Е сентябре 1942 г. было сформировано 21 -е учебно-испытательное командование на самолетах Не111Н и Do217K. Впоследствии оно вошло в состав 100-й бомбардировочной эскадры в качестве его III группы. И уже в 20-х числах июля 1943 г. перелетевшее на аэродром Фоджа звено HI/KG 100 предприняло две безрезультатные попытки нанести удар по английским судам на рейде Аугусты и у Сиракуз.


С наибольшим размахом бомбардировщики-носители УАБ использовались у Салерно и Анцио против корабельных десантных группировок с сильной ПВО, в условиях которой налеты самолетов других типов часто не имели успеха, а также против конвоев, идущих вдоль северо-африканского побережья.


Вместе с тем выявился ряд недостатков FX1400. Бомба не могла использоваться в условиях низкой облачности, т. к. минимальная высота ее сбрасывания равнялась 4000 м.


Коробчатый стабилизатор бомбы Fritz-X с управляющими интерцепторами на горизонтальном и вертикальном внутренних крестообразных элементах.

FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео
Это была радиоуправляемая бронебойная планирующая авиабомба, разработанная для использования против сильно бронированных целей. FX 1400 оснащалась крестообразным крылом в средней части корпуса, и хвостовым управляемым оперением. Бомба имела корпус из стали с толщиной стенок до 15 см. Бронепробиваемость составляла 150 мм.
FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео

Самолёт-носитель оснащался радиопередатчиком команд управления ракетами FuG 203 «Kehl» фирмы «Telefunken», а на бомбы устанавливались радиоприёмники команд FuG 203a «Strassburg» фирмы «Staßfurter». Для визуального наблюдения на бомбе помещался светодымовой трассер и фара (в хвостовой части).


Сброшенная с высоты 4500—6500 м на расстоянии приблизительно в 5 км от цели бомба пролетала его примерно за 40 с. Наведения при сбросе должно было быть довольно точным, поскольку оператор мог корректировать точку её падения в пределах примерно 500 м по дальности и 350 м по направлению.


Основная идея заключалась в том, что бомба может быть сброшена бомбардировщиком с высоты 6000—4000 м на расстоянии около 5 км от цели, при нахождении самолёта вне зоны досягаемости эффективного зенитного огня. После сброса начинался этап планирования в сторону цели, с применением радиокомандного управления.


Схема Fritz-X

FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео

Схема Fritz-X v.2

FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео

Высокая бронепробиваемость бомбы оказалась излишней даже для крейсеров, а линкоры весьма всё же редкий корабль, бомба прошивала практически любой корабль насквозь и взрывалась только в воде под ним, что снижало эффективность применения.


В итоге, было принято решение отказаться от этих боеприпасов, и 19 ноября 1943 года группа HI/KG 1C основных носителей этих бомбы прибыла в Германию чтобы перевооружаться на управляемую ракету Hs 293.


Всего было выпущено 1386 единиц, но не все были использованы в бою.


А это уже Henschel Hs 293, который пришел после Fritz-X, но это уже другая история...

FX-1400 (Fritz-X). Необычное оружие ч.6 Длиннопост, Оружие, Редкое и необычное оружие, Видео
Показать полностью 6 1
91

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5

Сверхтяжёлый танк, спроектированный в Третьем рейхе в период с 1942 по 1945 годы под руководством Фердинанда Порше. Является самым крупным по массе танком из всех, когда-либо воплощённых в металле (боевая масса — 188,9 тонн). Было построено всего два экземпляра машины.

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус
В боевых действиях участия не принимали. На данный момент в мире сохранился только один танк Маус, собранный из частей обоих экземпляров, в Бронетанковом музее в Кубинке. Однако имеются и другие сведения. В книге "Конструктор боевых машин" Лениздат 1988. говорится: " Тогда же выяснилось, что «маус» был изготовлен в трех экземплярах. О его боевом применении свидетельств не имеется. Однако на боевые позиции две машины все-таки выводили: одна из них оказалась в городе Цоссене перед входом в здание германского генерального штаба, а вторая стояла в охране рейхсканцелярии в Берлине. Ну, а третья, как уже говорилось, досталась нам в подорванном виде на Куммерсдорфском полигоне."


Танк "Маус" в Кубинке

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус

Экипаж машины состоял из шести человек. Сиденья водителя и радиста располагались в отделении управления между двумя главными топливными баками ёмкостью по 1590 л. каждый.Позади них, в моторном отделении, по бортам были размещены водяные и масляные радиаторы, а в центре — двигатель. Каждый ходовой каток был оснащен собственным электродвигателем


Сперва на танк предполагали установить дизель, который был значительно экономичнее карбюраторного двигателя, следовательно, не требовал дополнительных топливных баков. Кроме того, дизельное топливо было доступнее и дешевле, чем бензин. Недостатком дизельных двигателей была низкая устойчивость к морозам, что было очень важно в условиях Восточного фронта. Однако Шпеер попросил Порше использовать на танке серийный авиационный карбюраторный двигатель «Даймлер-Бенц» МВ 509, ведь применяя уже готовый двигатель можно было сэкономить время, необходимое для создания новой силовой установки. За двигателем, дальше к корме находился генератор, с укладкой боеприпасов в спонсонах с обеих сторон. В спонсоне с передне-правой стороны генератора — вспомогательный двигатель, с аккумуляторными батареями к его задней части. В корме корпуса, также в спонсонах, располагаются моторы электропривода. Трансмиссия находится в глубокой части корпуса между электромоторами, позади генератора.


Над боевым отделением корпуса располагалась башня, в которой размещались командир танка, командир орудий и два заряжающих.


Танк был выполнен на высоком технологическом уровне. Применение многокатковой ходовой части и гусениц шириной 1100 мм обеспечило «Маусу» довольно низкое удельное давление на грунт, ненамного больше чем у обычных немецких тяжёлых танков. Основной его особенностью явилось мощное круговое бронирование и двухпушечное вооружение, а также использование электромеханической трансмиссии, которая состояла из двух электроприводов левой и правой гусениц. Тяговые электродвигатели питались током от двух генераторов, расположенных в моторном отделении. Две независимые друг от друга электросистемы передавали крутящий момент от двигателей к ведущим колёсам через двухступенчатый редуктор.


Схема Panzerkampfwagen VIII Maus

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус

Схема Panzerkampfwagen VIII Maus v.2

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус
В конце 1942 года по инициативе Гитлера начались работы над «танком прорыва» с максимально возможной бронезащитой. В создании машины приняли участие сразу несколько фирм: корпус и башню изготавливала фирма «Крупп», «Даймлер-Бенц» отвечала за двигательную установку, а «Сименс» — за элементы трансмиссии. Общая сборка велась на заводе фирмы «Алькетт». Проект «тип 205», разработанный Фердинандом Порше, был частично реализован в 1944 году в виде двух опытных образцов танка «Маус».


23 декабря 1943 года Pz.Kpfw Maus отправился в первый испытательный пробег по территории завода Alkett. Стоит отметить, что пробег этот являлся нелегальным, так как разрешение на него получено не было. Первый пробег оказался и испытанием на проходимость, так как территория завода была завалена обломками из-за бомбардировки за месяц до этого. Первые же метры показали, что опасения насчет поворотливости были напрасны. Танк легко обогнул узкий проход между кучами мусора. По итогам испытаний отмечалось легкость управления танком. Дальнейшие работы по выпуску десяти серийных танков были прекращены по указанию самого Гитлера, так как у Германии не хватало производственных мощностей для выпуска других, более важных видов оружия.


Цех для «мышонка» в Neuen Verskraft, на Куммерсдорфском полигоне, 2013


Полноразмерный деревянный макет танка был представлен Гитлеру 14 мая 1943 года, а первый прототип «Мауса» поступил на ходовые испытания в декабре 1943 года. После их довольно удовлетворительных результатов танк был оборудован настоящей башней для артиллерийских стрельб и полным комплектом внутреннего оборудования. Второй недостроенный прототип был оборудован дизельным двигателем «Даймлер-Бенц» МВ 517, как оказалось, капризным и ненадёжным в эксплуатации.


Масса 180 тонн исключала возможность перехода «Мауса» через реки по автодорожным мостам. Поэтому предполагалось переправлять танки попарно по дну реки. При этом загерметизированный, без экипажа, «Маус» получал по кабелю управление и электропитание для движения от другого «Мауса» на берегу.

Танк "Маус" на ходовых испытаниях по бездорожью,1944.

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус
В бою эти танки испытаны не были. В апреле 1945 года, при приближении частей Красной Армии к полигону, немцами было принято решение уничтожить прототипы ввиду невозможности их эвакуации. Оба танка были взорваны, но значительным разрушениям подвергся только один. В дальнейшем из обоих повреждённых танков по указанию командующего бронетанковых и механизированных войск был собран один; 4 мая 1946 года он был доставлен на полигон в Кубинке. После испытаний силовая установка, как и всё внутреннее оборудование, было демонтировано. В настоящее время танк находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке.


Разрушенный танк "Маус" Porsche Type 205/2 на полигоне в Куммерсдорфе. Позднее советские специалисты поставили башню от этого танка на корпус Танк Маус Porsche Type 205/1.

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус

Уже снова собранный "Маус"

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус
Кабина управления с кожаными сиденьями
Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус

Немного характеристики.

Panzerkampfwagen VIII «Maus». Необычное оружие ч.5 Мышь, Оружие, Длиннопост, Фотография, Танк Маус
Показать полностью 8
245

Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4

Лёгкий бронеавтомобиль, спроектированный в Третьем рейхе в 1930-х гг предположительно фирмой Крупп.

Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4 Нечто, Шаротанк, Длиннопост, Оружие
К большому сожалению, информация о данном девайсе практически отсутствует и сводится к следующему: «Kugelpanzer» (нем. «Kugelpanzer», «танк-шар») — лёгкий бронеавтомобиль, спроектированный в Третьем рейхе в 1930-40х годах предположительно фирмой Крупп. По словам сотрудников бронетанкового музея в Кубинке, машина разработана в качестве подвижного наблюдательного пункта для корректировки огня артиллерии, а возможно и как разведчик. В настоящее время сохранился единственный экземпляр в бронетанковом музее в Кубинке. Бронеавтомобиль был поставлен в Японию и был захвачен советскими войсками в 1945 году в Маньчжурии (по другим источникам — захвачен на Куммерсдорфском полигоне вермахта вместе с «Маусом»). Являлся экспериментальным образцом. Участия в боях не принимал. Вот и практически все, что о нем известно.


Фото из Кубинки:

Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4 Нечто, Шаротанк, Длиннопост, Оружие
Бронемашина представляла собой цилиндр с толщиной бортов 5 мм, по бортам которого с небольшим наклоном находились две вращающиеся полусферы с простыми грунтозацепами, служившие движителем. Внутри располагалось место для водителя и приборы управления. На уровне глаз в передней части корпуса была выполнена единственная смотровая щель. В задней части располагался мотоциклетный двигатель мощностью 25 л.с. Сзади на наружной поверхности монтировался кронштейн с металлическим хвостовым колесом малого диаметра, а над ним находился посадочный люк. Вооружение и наблюдательное оборудование на Kugelpanzer отсутствовало, но иногда можно встретить утверждение, что в укладке мог перевозиться один пехотный пулемет MG34 или MG42. Масса машины составляла 1800 кг, максимальная скорость – до 8 км\ч.
Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4 Нечто, Шаротанк, Длиннопост, Оружие

Версия артиллерийского корректировщика мало вероятна, ведь кугельпанцер не имеет никаких приборов наблюдения и радиосвязи. Только смотровая щель и все. Как такое устройство может работать арткорректировщиком, я не представляю. По этой же причине отметается и версия разведывательной машины, и полигонной бронемашины для наблюдения за стрельбами. Против разведчика говорит и довольно скромная проходимость этого устройства, особенно по наклонным поверхностям, где оно будет стремиться завалиться на бок или кувыркнуться вперед при движении по склону.

В моем понимании, единственным адекватным вариантом является использование кугельпанцера как лаборатории для отработки возможностей машины с таким ходом с последующей перспективой создания крупного бронированного и вооруженного сферического танка. К слову, стоит отметить, что увлечение ШароТанками коснулось не только немецких, но и советских, и британских конструкторов. Ещё в 1925-1935 гг. в СССР было подано на рассмотрение несколько интересных проектов бронированных танков шарообразной формы. Кроме того, проект подобной машины был предложен военному ведомству Великобритании. В обоих случаях от реализации “шаротанков” в металле отказались, поскольку их технические характеристики уступали обычным танкам. Можно предположить что немцы могли планировать построить в будущем нечто схожее с этим британским проектом.

Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4 Нечто, Шаротанк, Длиннопост, Оружие

Ну а если отмести и этот вариант, то существуют более экзотические, и даже фантастические версии, например:

-это часть какой-то более крупной конструкции или устройства


-это советский проект


-это устройство для передвижения по ледяным желобам на нацистской базе в Антарктиде


-это немецкая интерпретация некоего транспортного средства пришельцев


-это транспортное средство для перемещения по немецкой базе на темной стороне Луны. Упустили создатели фильма Железные небеса (Iron Skies) этот момент. Смотрелось бы гораздо лучше, чем мотоцикл Zundapp )))).


Еще пара комических версий: обитаемое ядро для диверсантов, по мотивам барона Мюнхгаузена или шар для гигантского танкового бильярда ))))))


В общем, никто толком не знает что это, зачем было сделано и какую функцию должно было выполнять. Даже достоверно неизвестно откуда в Кубинке появилось данное изделие!


Еще  фото с Кубинки.

Машина наблюдателя «Kugelpanzer». Необычное оружие ч.4 Нечто, Шаротанк, Длиннопост, Оружие

За текст спасибо Владимиру Яшину aka Genscher

Показать полностью 4
Отличная работа, все прочитано!
