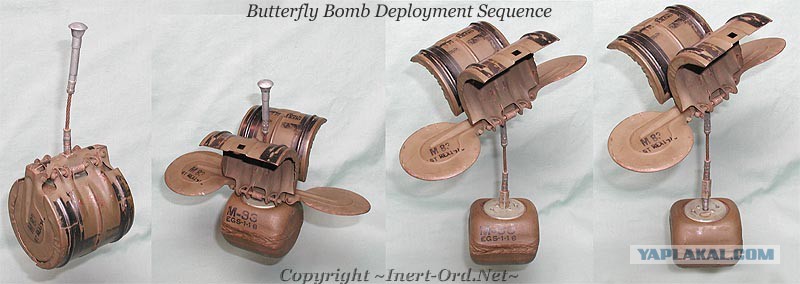

Бомба-мина СД-2Б "Schmetterling". Необычное оружие ч.13⁠⁠

Собственно, если быть точным и использовать современную терминологию, то это кассетный суббоеприпас, предназначенный для поражения личного состава осколками, образующимися из корпуса этого боеприпаса при его взрыве в воздухе во время снижения или на земле. В зависимости от типа и установки взрывателя срабатывание бомбы (взрыв) происходит либо в воздухе, в момент снижения, либо на земле в момент удара о землю, либо на земле через определенное время, либо на земле при воздействии на нее (изменение положения, сдвигание с места).

Вот это последнее обстоятельство и дает основание считать SD-2, точнее, еe вариант SD-2B не только осколочной авиабомбой, но и противопехотной осколочной дистанционно устанавливаемой миной. Обе бомбы абсолютно идентичны и различаются лишь типами используемых взрывателей.

По немецкой номенклатуре времен Второй Мировой войны SD-2 относилась к осколочным авиабомбам, применялась только Военно-Воздушными силами и миной не считалась. Варианты установки порядка взрыва бомбы по времени (после падения на землю) или от изменения ее положения (т.е. как мины) преследовали вспомогательные цели - затруднить или исключить оказание медицинской помощи раненым вследствие опасности поражения медперсонала взрывами бомб, лежащих на земле по истечении определенного времени или случайного задевания, касания бомб, лежащих на земле.

Бомбы SD-2 укладывались в контейнеры (кассеты) следующих типов:

Mark-500 Roden - 6 шт;

AB-23 - 23 штуки;

AB-4t - 24 штуки;

AB-250-2 - 144 штуки;

AB-250-3 - 108 штук.

Контейнер AB-250-2 на 144 штуки.

Бомба SD-2 могла комплектоваться одним из следующих взрывателей (из них только взрыватели серии 70 превращают бомбу в мину):

Zuender 41, второе обозначение " A.Z.34-41 ".

Ударно -дистанционный. Изменение режима срабатывания взрывателя устанавливается поворотом шлица на верхней поверхности взрывателя в соответствующее положение ("ZEIT" (время) или "AZ" (удар)) до укладки бомбы в кассету.

Взрыв в зависимости от установки происходит в воздухе через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли. Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.

Этим взрывателем комплектовался вариант бомбы SD-2A.

Zuender 41A, второе обозначение "Z./42" .

Ударно-дистанционный. Взрыв происходит через определенное время после отделения от кассеты, либо от удара в момент касания земли. Изменение режима срабатывания взрывателя устанавливается поворотом шлица на верхней поверхности взрывателя в соотвествующее положение ("ZEIT" (время) или "AZ" (удар)) до укладки бомбы в кассету.

Взрыв в зависимости от установки происходит в воздухе через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли.

Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Zuender 67 -взрыватель замедленного действия. В зависимости от заводской установки взрывается через 0-30 минут после отделения от кассеты. Если заводская установка времени срабатывания установлена на 0, то бомба взорвется через несколько секунд после отделения от кассеты, т.е. в воздухе подобно бомбе со взрывателем 41А, установленным на режим "Zeit". От удара о землю не взрывается. На крышке взрывателя, как и у взрывателя 41 выштампованы знаки "А.Z" и "ZEIT" и имеется шлиц. Однако здесь они ложные, так как имеющийся между обозначениями шлиц не поворачивается.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Zuender 70A -взрыватель-ловушка c механико-химическим замедлителем. В боевое положение приводится через 5-6 минут после падения на землю. Взрывается при изменении положения бомбы. Если воздействия на бомбу оказано не было, то она автоматически самоликвидируется через 4-30 часов ( в зависимости от заводской установки и температуры воздуха) Он отличается исключительно высокой чувствительностью к внешним воздействиям.

Бомба с этим взрывателем фактически является дистанционно устанавливаемой противопехотной осколочной миной с самоликвидацией.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Противопехотная бомба-мина СД-2Б «Бабочка»

Zuender 70B -взрыватель-ловушка. Взрывается при изменении положения бомбы. Взрыватель 70В рассчитан на срабатывание от первого воздействия (сдвигание, изменение положения) после падения авиабомбы. Его работа основана на сочетании работы часового механизма и инерционного баланса. Часовой механизм в сочетании с инерционным балансом (грузиком на оси) обеспечивает перевод взрывателя в боевое положение после падения на землю и его срабатывание. В момент отделения бомбы от кассеты часовой механизм запускается за счет вывинчивания тросика с лопастями на конце и через полсекунды освобождает инерционный грузик, который в свою очередь стопорит часовой механизм. Толчок об землю в момент касания земли заставляет инерционный грузик повернуться и освободить часовой механизм, который через 5 секунд ставит взрыватель окончательно в боевое положение. Затем инерционный грузик, возвращается в первоначальное положение и вновь останавливает часовой механизм.

Если бомбу потревожить, то инерционный грузик качнется и в вновь освободит часовой механизм, который приблизительно через 1 секунду расцепит стопорную шпильку и подпружиненный ударник. Последний ударит по капсюлю и вызовет взрыв бомбы.

Можно считать, что датчиком цели мины (а бомбу SD-2B с этим взрыввателем можно полагать только миной, т.к. она взорвется только от воздействия на нее цели) является инерционный грузик, который качается на оси.

Взрыватель отличается исключительно высокой чувствительностью к перемещению.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Zuender 70B/1 -взрыватель-ловушка.Модификация Zuender 70B, от которого отличается только формой внутренних деталей.

Этим взрывателем комплектовался вариант бомбы SD-2B.

Противопехотная бомба-мина СД-2Б «Бабочка»

Zunder 70B (Abgeaendert) взрыватель-ловушка.Модификация Zuender 70B, от корого отличается незначительными изменениями в устройстве и тем, что вместо длинного тросика с двумя лопастями на конце имеет ветрянку, закрепленную прямо на шпинделе вращения.

Этим взрывателем комплектовался вариант бомбы SD-2B.

От автора. Существуют определенные неясности и трудности в обозначении авиационных взрывателей вообще, и в частности взрывателей к бомбе SD-2. Используемое мной в статье обозначение Zuender 41 и т.п. я применил для упрощения изложения материала. На самом деле слово Zuender в переводе с немецкого означает просто "Взрыватель".

Немецкая номенклатура обозначения авиационных средств взрывания включала в себя только группу цифр, иногда с добавлением одной буквы после цифр. Так что на самом деле все эти взрыватели должны обозначаться как 41, 41А, 67, 70А, 70В, 70В/1. В немецкой документации в отношении взрывателей 41 и 41 А встречаются аббревиатуры соответственно A.Z.34-41 и Z./42. В отношении же остальных в текстах пишется просто Zuender 41 и т.п., т.е. "взрыватель 41" (как я их обозначил в статье).

Заметки на полях. Мой отец, принявший свой первый бой на рассвете 22 июня 41 в городе Ломжа и закончивший войну 3 мая 45 на косе Фриш-Нерунг в Восточной Пруссии, почему то называл "лягушками" именно эти SD-2, а не выпрыгивающие мины S.Mi.35.

И если о выпрыгивающих минах он отзывался коротко и без особых эмоций, типа - мина, она и есть мина, не лезь, куда не просят и все будет в порядке, то об SD-2 у него остались самые неприятные воспоминания. Он полагал их гораздо более эффективными и опасными, чем любые другие бомбы и говорил, что от них было одно спасение - блиндаж или вовремя нырнуть под днище танка, что, однако, тоже могло привести к печальным последствиям, т.к. танкисты во время воздушных налетов нервничали и норовили ездить с места на место.
