Вы когда-нибудь хотели узнать, как инженеры разрабатывают смартфоны и что для этого используют? Сегодня об этом я вам расскажу!

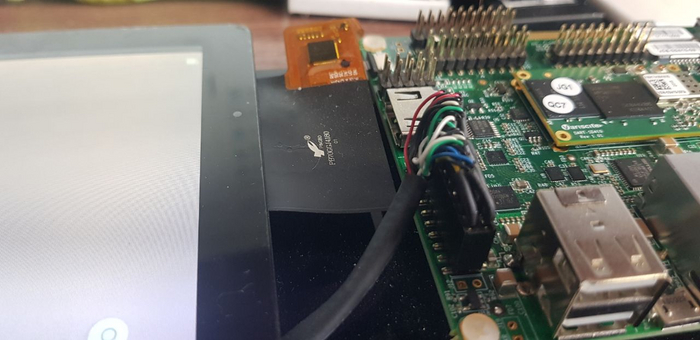

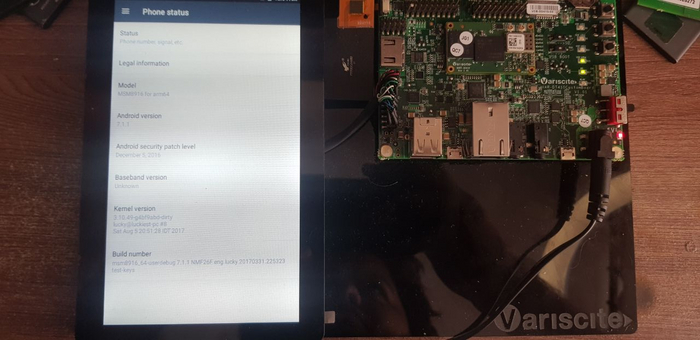

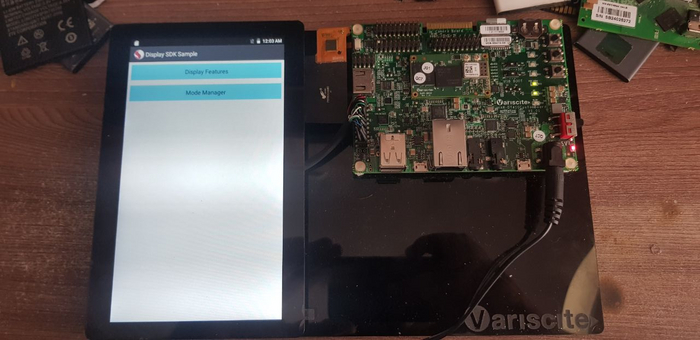

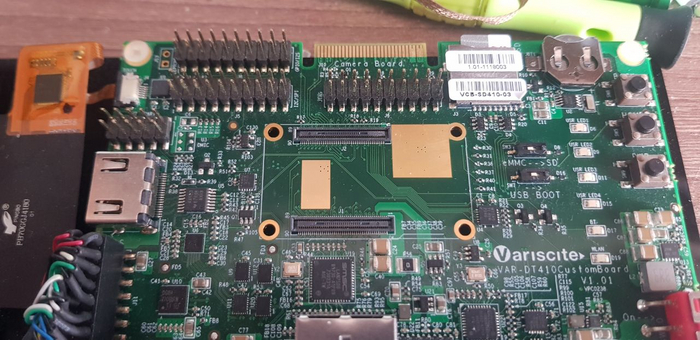

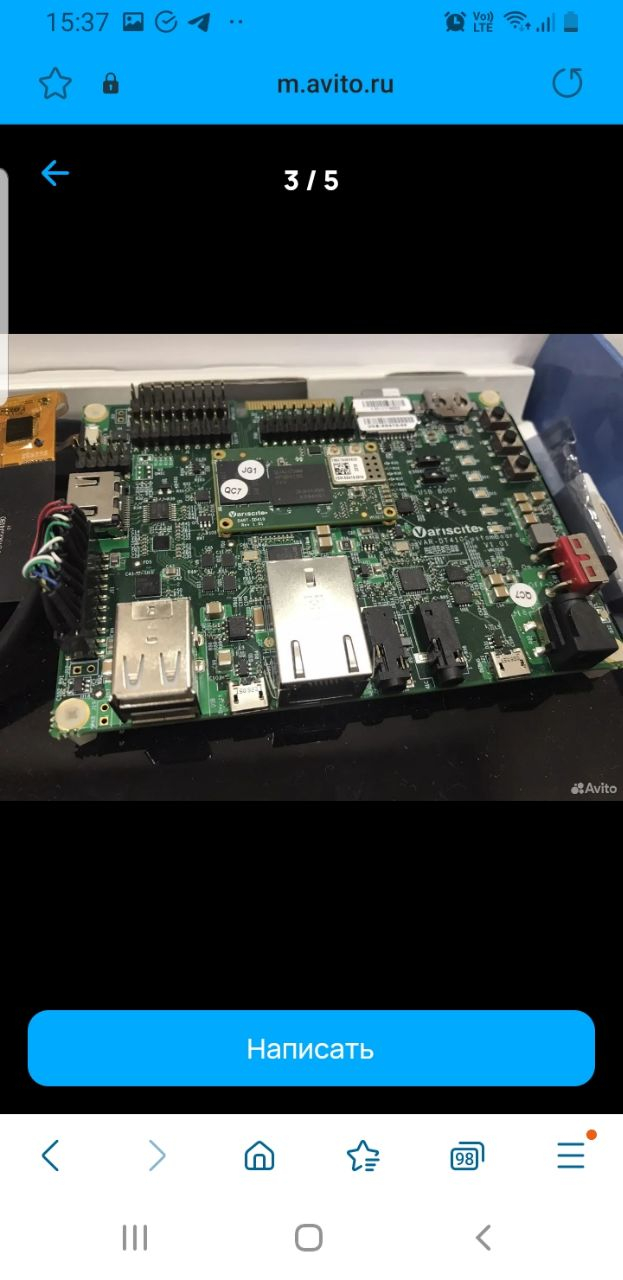

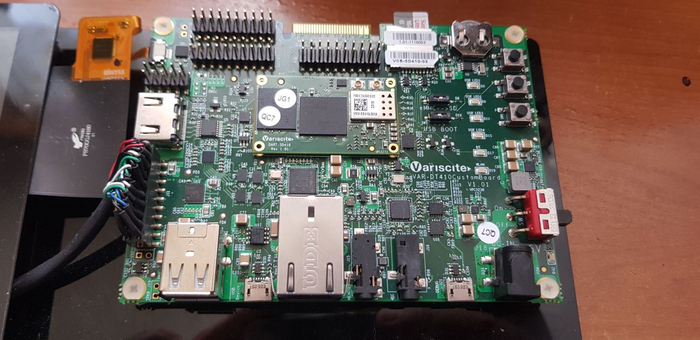

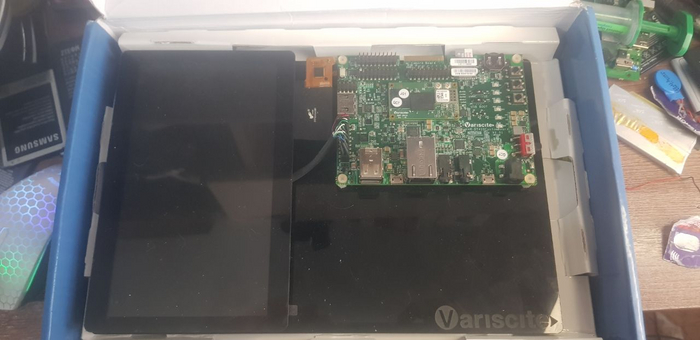

Девкит Variscite SD410

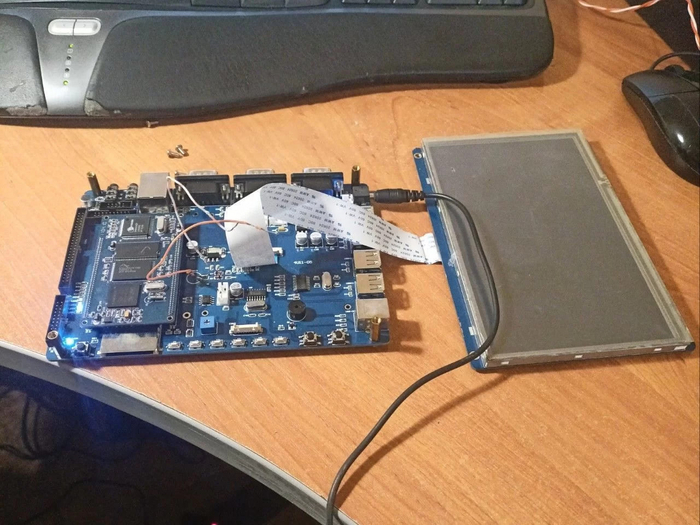

Начинается все с выбора аппаратной платформы. Телефоны с нуля ещё с самого начала 2000-х никто не разрабатывает, предпочитая использовать уже готовую платформу - собственной разработки (как Sony Ericsson с платформой DB2xxx в нулевых или Samsung с Exynos в наше время) или сторонней (MediaTek/UniSoc). Платформа представляет из себя специальную отладочную плату, называемую Development Kit, которая включает в себя:

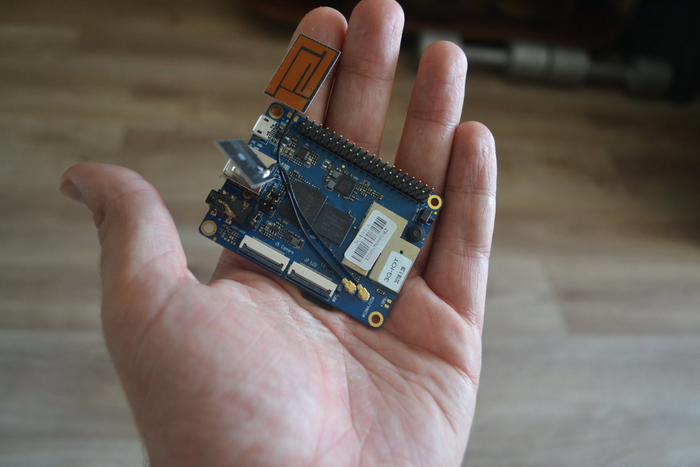

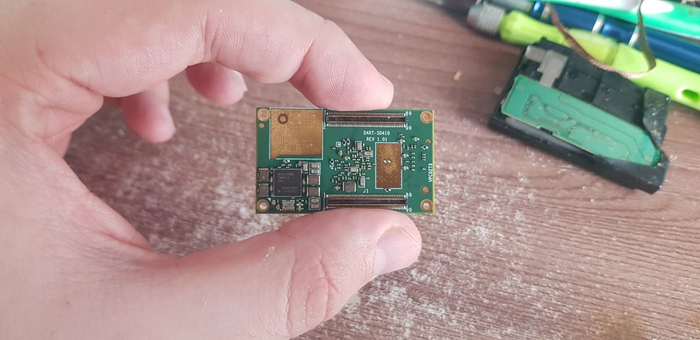

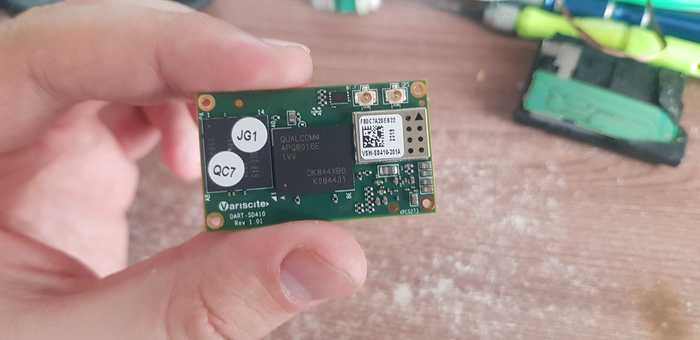

Процессор, память и контроллер питания, чаще всего разведённые на отдельной миниатюрной плате, которая вставляется в основную. Сделано это для возможности быстрой замены вышедшего из строя процессора (как в ПК!). Процессоры, к слову, в таких платах обычно инженерные и у них с завода разблокирован загрузчик на уровне BootROM.

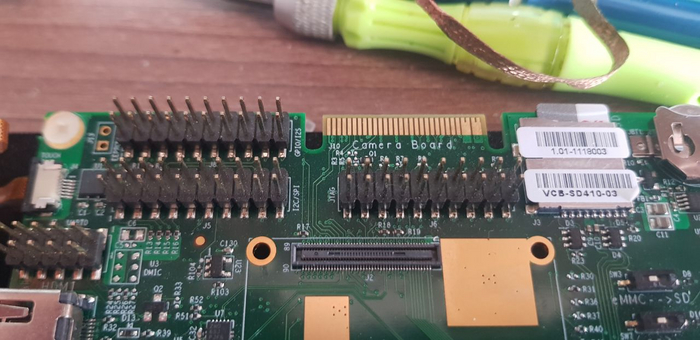

Несколько гребенок, где выведены все нужные сигнальные линии с процессора и контроллера питания. Это нужно как для отладки, так и для возможности "на соплях" подключить модуль в процессе написания драйвера и формирования окончательной схемы. Иногда модули подключают просто Dupont-проводками, как в Arduino 😎

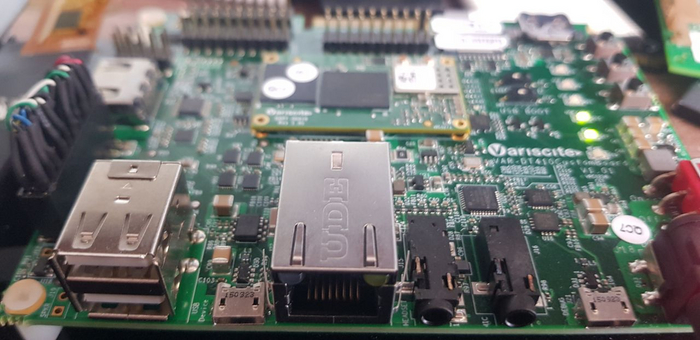

Набор разъемов по типу SATA и PCI-E, при условии что процессор их поддерживает. Сбоку платы располагается разъем для питания, RJ-45 для подключения к сети, COM-порт для отладки через UART, несколько USB и 3.5мм Джек.

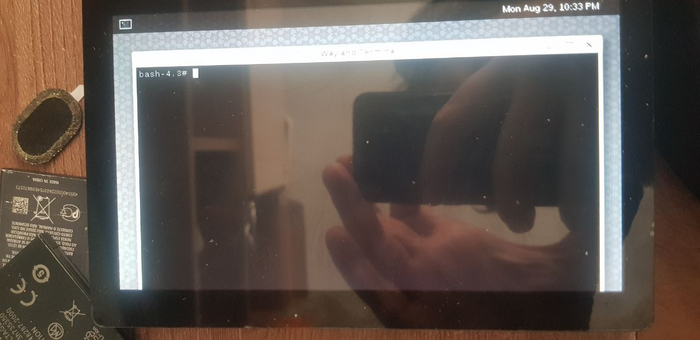

Обязательно дисплей и клавиатуру (если это кнопочник). В ранних телефонах дисплей мог быть подключен по SPI/I2C/8080, из за чего экран другого типа приходилось колхозить самому, сейчас же все дисплеи подключаются через MIPI DSI, что позволяет обойтись лишь адаптером на конкретную матрицу.
Референсный смартфон на Ti OMAP. На фоне виднеется Android 1.5.

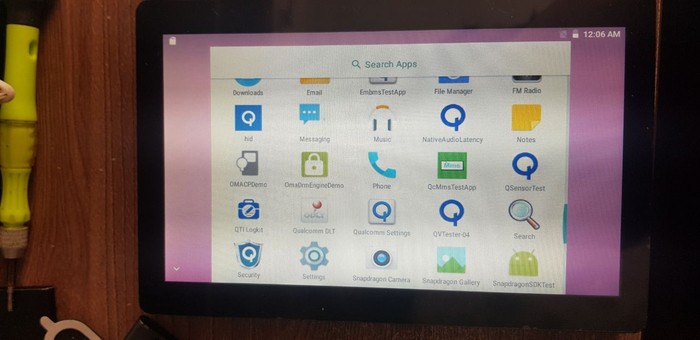

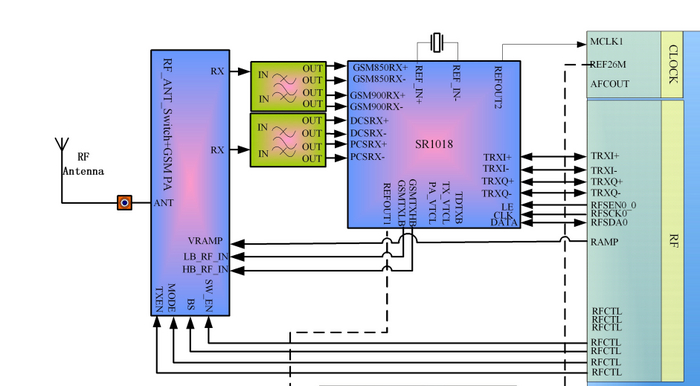

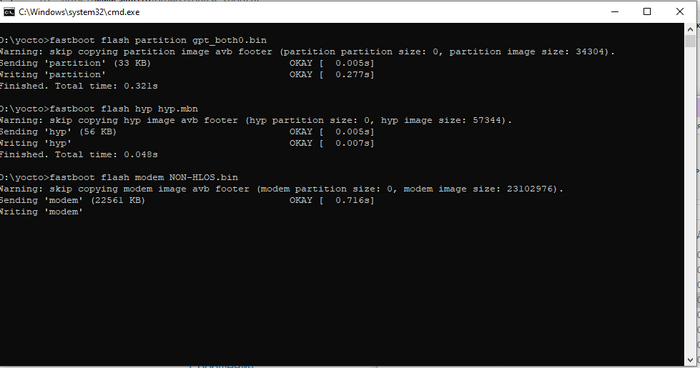

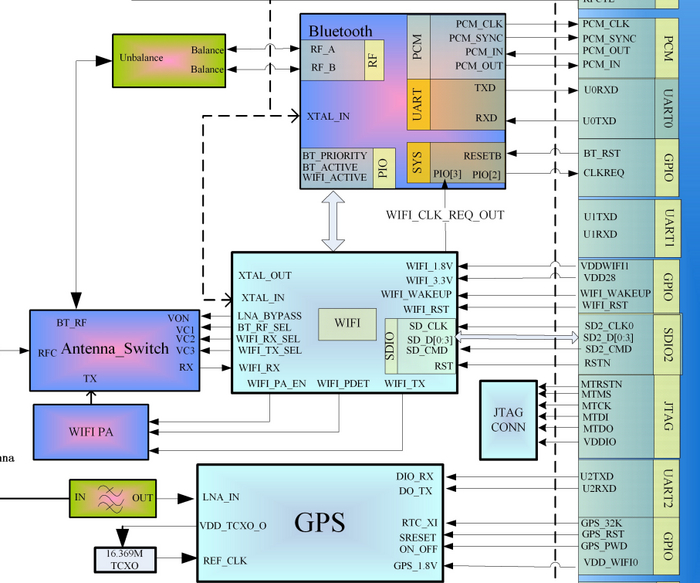

Вместе с девкитом, инженеры получают референсную прошивку (в наше время обычно AOSP), документацию (раньше она шла на дисках) и схему референсной платы, по образу которой будет создана конечная плата телефона.
Редкий прототип E398 на Linux
Когда необходимый функционал обкатали на девките, в производство пускают прототипы - причем за время производство телефона их может быть сразу несколько ревизий. На прототипах обкатывают схемотехнику (да, забытый где-то в RF-фронтэнде резистор может сломать всю радиочасть телефона), удачность конструкции (в некоторых Siemens'ах 65'ой серии, нажатие на клавиатуру сгибало плату в области процессора и со временем рвала пятаки под ним) и адаптируют под них софт. Ключевое отличие ранних прототипов от релизных устройств - наличие отладочной гребёнки, куда можно подключить отладчик, а также потыкать осциллографом или лог. анализатором.
Если прототип показывает жизнеспособность, то его пускают в серию, при этом прообразы финального устройства отправляют в утилизацию. Чаще всего это шреддер, из за чего многие прототипные устройства повреждены. Но бывает что сотрудники утаскивают целые и порой даже идеальные телефоны - как в случае с растащенного R&D центра Motorola в РФ, откуда утащили редчайший прототип E398 на Linux :)
Подытожив, можно сделать вывод что телефон на самом деле разрабатывает производитель процессора. Именно MediaTek, Qualcomm, Unisoc и HiSilicon проектируют как аппаратную часть половины всех современных телефонов, так и пишут программную - портируют Android и Linux, пишут прошивку для модема и даже алгоритмы для DSP камеры. Условные Poco, Tecno и Xiaomi в большинстве случаев лишь разрабатывают корпуса, выбирают какие компоненты установить и портируют на телефоны свою оболочку...
А что вы думаете о процессе разработки телефонов? Было интересно почитать, или не очень? Каким смартфоном пользуетесь на повседнев? Пишите свое мнение в комментариях!
