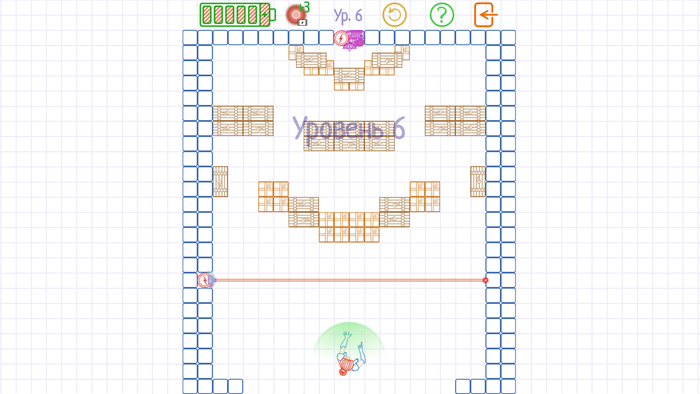

В каждом уровне нужно уничтожить все ящики в помещении или уничтожить генератор в противоположном конце комнаты, чтобы отключился лазер, мешающий пройти дальше.

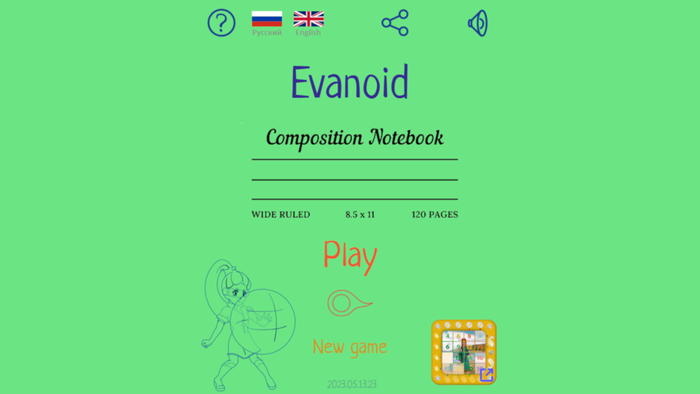

Дизайн игры

Дизайн сделан в виде школьной тетрадки.

Когда мы были школьниками, то часто изображали игры в тетрадках. Компьютеров в домах тогда ещё не было. Разве что, по кабельным каналам иногда смотрели, как играют кабельщики :)

Не поленился даже поискать как выглядят американские тетрадки - для англоязычной версии :)

Играйте, пока играется :)

Как обычно, Телеграм:
https://t.me/toyprogrammer

Всё выглядело максимально весело: реальные "ракетки", мячик, механика — короче, чистый кайф. Раньше они даже продавали наборы для сборки, но как у них дела сейчас — без понятия. Я погряз в собственной попытке воплотить нечто подобное.

Как раз в это время мне пришлось задуматься о проекте для колледжа, так что решение пришло в голову моментально: я сделаю свою версию.

Мне вообще не понравился размер и то, как исключались игроки из игры (натягивание ленты в пазы, они даже не захотели добавить это в превью).

Разрешили работать в группе над проектом в третьем семестре, так что я воспользовался возможностью взять двух неопытных помощников (я-то прям опытный, ахахахаха).

Pong² — так я решил назвать сие творение.

С самого начала я решил: никаких готовых решений — только ручная работа, самодельные платы, собственный код и разработка механики с нуля (дурак да и только). Цель была не просто "скопировать игру", а создать своё видение этой игры от первого винтика до последнего байта прошивки.

Провал первый: курсовая за третий семестр

Начали с простого — концепта. Нужно было:

• чтобы мячик действительно катался по полю, а не просто мигал на экране;

• игроки управляли платформами с контроллеров;

• ну и пока можно было не заморачиваться с печатными платами — хватит бредбордов.

Прикинул схему: 8 Ардуин (по 2 на каждый контроллер — одна в руке у игрока, вторая — в “центре управления полётами”). Для движения ракеток - Nema 17, да пару лимит-датчиков, что на 3д принтерах стоят.

Тут подключился один из участников — Саша. Сказал: “Я никогда не моделировал, но хочу попробовать сделать корпус контроллера. Научи.”

А я и не дурак отказываться. Показал ему основы работы в Fusion 360, объяснил как пользоваться скетчами, экструзией, зеркалами и прочими страшными словами — и отпустил в свободное плавание.

Честно? Основу он сделал сам. Да, на финальной стадии я вмешался — сгладил углы, убрал пару «аварийных» мест, но общий дизайн — его заслуга. И, учитывая, что это был его первый опыт в 3D, — респект.

С дизайном заглядывали наперёд, добавив окошко для ведения счёта. В этой версии счёт показывать не планировалось.

Такое было моё видение игры. Шароуловители должны были появиться позднее, просто было сложно остановиться. Шестерни, натяжители, крепления и тд - всё вычерчено с нуля. За основу взят V-slot 2020, полтора метра в длину (помним, что я хотел побольше, да?), пришлось заказать 20шт.

В качестве толкателей заказаны на алишке соленоиды-толкатели на 20 Ньютонов и ходом сердечника в 10мм.

Связь - пятижильный провод, два провода из которого - питание, два - ШИМ сигнал и ещё один к транзистору, управляющему соленоидом.

Часы фантазирования, подглядывания и проектирования; многочисленные попытки печати, за которыми обязательно следовали правки дизайна и новые испытания. Уже и не вспомнить, сколько было итераций — процесс оказался долгим, но невероятно увлекательным!

На фото — готовое шасси. Жёсткости конструкции вполне достаточно, а ход кареток получился плавным. Также можно увидеть нарезанную ДСП: два нужных нам куска были покрыты коричневой матовой краской в три слоя для аккуратного внешнего вида, а так же для контраста с белым шариком для софтбола. Шарик для пинг-понга не подошёл - слишком лёгкий и быстро терял бы скорость, не долетая до стороны противника.

Осталось дело за малым - натянуть ремни, собрать бредборды, написать код и убедиться, что нихрена не работает! К сожалению, код и фото бредбордов увидеть не получится, безвозвратно канули в цифровое небытие, вместе со старым ноутбуком...

Поиск ошибок, пот, ненависть, страдания — и всё ради одной цели. И вот, результат перед вами:

Да, можно увидеть, что осталась одна серьёзная проблема: усилия в 20 ньютонов оказалось недостаточно для комфортной игры. Времени на заказ более мощных соленоидов уже не было, поэтому игру демонстрировали в таком виде. К счастью, преподаватели отнеслись с пониманием — всё-таки, создать что-то подобное в отведённые сроки (4 месяца. Ещё про четыре будет в следующей главе) и без единого изъяна почти невозможно. В итоге "провал" был признан успехом, а на будущее заказаны более мощные соленоиды.

Спасибо за внимание! Продолжение следует...
