Мне уже за 70. Может, уже, смысла нет ни в каких тренажёрах. Зря потрачу время?
Если, всё-таки смысл есть, может какие-нибудь технические доработки сделать (скорость увеличить/уменьшить, может надо, что-бы фонарик через определённое расстояние на несколько секунд останавливался. Вообщем жду оценку и рекомендации СПЕЦИАЛИСТА.
@AlexGyver, ничего подобного в сети не нашел, но идея правда классная.
Суть в том, чтобы сделать крохотный электронный брелок-тренажёр морзе.
Технически это электронная плата с матрицей символов 8*8 на шелкографии. По столбцам и строкам мелкие smd-светодиоды, в одном углу отверстие под кольцо, в другом единственная тактовая кнопка. На обратной стороне холдер батарейки CR2032 (или тоньше) и тонкая пьезо-пищалка под крышкой, на которой нанесена мелко таблица морзе.
Всё это в виде двух скрученных винтиками (или спаянных через переходные отверстия стержнями) печатных плат. В проставке между ними прорезаны места под батарейку и пищалку.
- В основном спит.
- Читает с кнопки код морзе и отображает символ указывая светодиодами на его строку и столбец в матрице. 64 ячеек хватит с запасом на 54 знака, плюс несколько служебных: ошибка, села батарейка, и т.д..
- Запоминает небольшие набранные кодом морзе тексты, умеет пищать их при долгом зажатии кнопки.
Это минимум. Но технически можно было бы реализовать и некоторые дополнительные фичи ничего не меняя в аппаратной части.
- Воспринимать постукивание ногтем по корпусу через пьезо-динамик наравне с нажатиями кнопки.
- Прошивать устройство и\или сохранённые в нем секретные тексты через моргание экраном мобильного телефона в те самые 8 светодиодов. Они могут работать как фото-диоды. Вот в этой статье очень интересно про такой сенсор написано: https://mitxela.com/projects/lightcomm
Получился бы классный подарок с потенциалом на добавление пользователем или дарителем кучи секретных пасхалок и сюрпризов внутри. Брелок может отзываться на какие-то пароли произвольным текстом. В такой брелок целый текстовый квест можно зашить при желании, ну или код холодного кошелька с биткоинами.
Такой брелочек получается довольно тонким и крепким, его можно залить почти весь эпоксидкой, а собирается он почти полностью на заводе в каком-нибудь PCB-Way или аналогичных конторах. Если кнопка будет немного утоплена, то такой брелок можно носить как кулончик на шее, или таскать на ключах. Ничего ему не сделается.
Микроконтроллер наверно лучше использовать какой-нибудь из серии STM.
SMD-диоды можно как-то вот так подключать:
Тут достаточно 5 пинов, чтобы отдельно управлять 20 светодиодами
Это я увидел в одном очень крутом проекте mitxela: https://mitxela.com/projects/fluid-pendant
Как-нибудь надо перевести для рунета парочку его видосов если разрешит. Хотя надо ли оно сейчас, когда можно в яндекс-браузере смотреть с переводом на лету? Не реклама.
В общем речь вот про это видео:
Про подключение диодов скриншот взят на 10 минуте.
Постарался описать как мог детально. Хорошо бы, конечно, оформить в ТЗ и запостить опенсорс проект на гитхаб, чтобы каждый мог принять посильное участие...
А, собственно, чего ждать-то? Вот и проект на гитхаб. Лицензия там MIT, поэтому пусть кто что хочет тот то и делает с этой идеей. На самом деле, если вдруг вы хотите его сделать и потом продавать на маркетплейсах, то "крадите" идею смело. Идея без реализации яйца выломанного не стоит, а если вы сделаете хотя бы что-то раньше меня, и это можно будет, например, купить, то, как говорится, проект с возу, кобыле легче.
Если вдруг тянуть его полностью и пожинать потом все лавры вам не хочется, то можно поучаствовать кто чем сможет. Авось сообща что-то и запилим. Боюсь, что я в схемотехнике не силён, придётся учиться, а вот с прошивкой готов повозиться хоть сейчас.
Ну или можно донатить. Ща оформлю пикабушную донатилку на этот проект и денежка пойдёт на развитие, отладку и производство тестовых экземпляров. Если не найдётся желающих разработать плату и будет достаточно денег, то наймём какого-нибудь фрилансера на это. С меня ТЗ (которое тоже будет добавлено в гит).
Ну и, кстати, да, как индикатор интереса публики к проекту донаты тоже сработают. А то я ж могу и ошибаться, что это многим интересно, и, как говорится, все сразу такие: "шатап энд тейк май мани"... Мама-тест своего рода. Моя вот не оценила:)
Да... попробовал вымучить у чата жпт картинку с таким брелочком, но у него совсем беда с текстом в оформлении, так что вышло черте что. Если кто посноровистее меня в выкручивании яиц нейросетям, то давайте заставим ленивых роботов нарисовать нам красивых промо-картинок.
Фото из интернета
Этот замечательный гребной тренажёр был приобретен после его бывшего употребления, в хорошем внешнем состоянии и полагаю, что и в техническом тоже. После доставки через ТК, в полуразобранном состоянии собирал сам и возможно, что-то напутал, т.к. после небольшого пробега он издох. Причина поломки простая - порвался резиновый шнур, который втягивает трос с рулём во внутрь. От времени и криворуко поставил, он скорее всего перекрутился и тёрся сам об себя. Вооружился инструментами и починил тренажер, пишу гайд. Фото не будет-всё уже собрано обратно. Конструкция интересная.
Понадобится: отвёртка крестовая, ключи на 10,13(может ещё что-то, у меня чемодан с полным ассортиментом, могу не вспомнить что брал) нужна пара ключей, и головка с трещоткой в помощь, тупой гибкий нож или спец лопаточка чтобы отжимать защёлки, пакетик или баночка для болтов. Вспомогательный шнур нужен, я взял витую пару. Дополнительно купил съемник для стопорных колец на разжатие - тоже понадобился, но можно наверное обойтись, если кто умеет их снимать и ставить золотыми руками.
1. Откручивается блок педалей, они на одной оси, нужно два ключа, можно открутить одну сторону и вытащить другую сторону вместе с осью. Педальную ось можно смазать, практически ничего больше смазывать не надо, всё на закрытых подшипниках.
2. Снимаем передние ножки, там где колесики эта бобышка прикручена на винт.
3. Откручиваем четыре винта которыми крепится черная накладка снизу, они так же держат и белый корпус.
4. Отщелкиваем черную накладку, помогая лопаткой в местах крепления. Откладываем её в сторону, фасуем болтики в баночку.
5. Откручиваем отвёрткой винт который держит фронтальную панель, немного сдвигая вниз осторожно отодвигаем, тут есть провода и регулятор усилия с тросиком. Записываем какой провод куда подключен и отсоединяем. Тросик можно не трогать, он не мешает.
6. Снимаем усилитель в передней части, там 4 болта, нужна будет головка.
7. По левой стороне отвёрткой выкручиваются длинные винты скрепляющие половинки белого пластика, разделяем половинки, в передней части выпадает небольшая прямоугольная заглушка.
Половина дела сделана, дольше это описывал.
Итак, диагноз поставлен - эластичный трос порван и всё в ошметках.
По мануалу шнур 8*3450mm 13300034 официальную запчасть не нашел, либо не привозят, либо не выпускают. Всякая фигня не подходит- этот шнур многожильный резиновый в прочной оплётке. Терял время покупая фигню. В итоге попался сайт с ассортиментом канатов тросов и прочих резинок, не реклама техноимпекс, слишком много букв. Есть там немецкий бренд подороже, я взял китайский усиленный, 4метра.
Всё копание тренажёра и ожидание посылки с нужным подходящим шнуром заняло больше недели, запчасти не теряем.
Замена троса.
1. Отвёрткой откручиваем планку с пружиной тормоза и тросиком. Тормоз магнитный кстати. Планку надо придерживать, пружина тянет. Планку отодвигаем, тросик можно смазать.
2. Ослабляем две гайки маховика, извлекаем. Трос с рулём я не трогал, кладём маховик и со стороны кассеты с тросами снимаем стопорное кольцо, и просто стягиваем кассету с оси.
Заправляем шнур в кассету как было, вяжем плотный узел, укладываем. На маховике смазка, внутри какой то есть механизм, я не вскрывал, для жирности немного смазал в районе оси. Аккуратно насаживаем втулку с тросами обратно на маховик. Ставим стопорное кольцо.
Отмеряем новенький шнур на 3,45м и ставим пометку маркером.
3. Подносим маховик поближе к его местоположению, но не вставляем, сначало надо намотать трос с рулём на сколько получится, и в обратную сторону один два витка резинового шнура. Устанавливаем маховик обратно.
Проверяем, чтобы трос с рулём был намотан полностью до упора руля в металлическую часть. Сам трос укладывается в ложбинках равномерно. После доводки троса проверяем, что резиновый шнур на один виток тоже намотан на кассету.
4. Дальше самое сложное, возможно понадобится помощник. Я делал так:
выкрутил два болта скрепляющие головную часть и направляющую для сиденья, разделил их, под задней крышкой направляющей имеется ролик, ослабил гайку и достал его.
5. Пропускаем шнур от маховика по правой части под центральным роликом, расправляем, чтоб не перекручивался, делаем петлю и не перекручивая возвращаем второй конец по левой части передней половины тренажёра. Заправляем шнур, в районе пометки делаем узел, следим чтобы шнур не перекручивался, слегка натягиваем. Примерно за середину петли вяжем вспомогательный шнур, за него будем тянуть. Пометил одну сторону от петли маркером, чтобы знать правая она или левая.
6. Протянул вспомогательный шнур по направляющей, потянул резинку внутрь, соединил переднюю и заднюю часть тренажёра, вытянул с усилием резиновый шнур, убедился, что он не перекрутился в трубе, вставил концевой ролик, закрепил. Освободил резиновый шнур от вспомогательного и уложил на ролик. Проверка, всё работает. Собираем как было.
Это иппотренажер. Нужен для тренировки баланса и что бы учиться запрыгивать на лошадь с земли.
Девчонки в полном восторге.
Как-то ко мне обратились с интересным проектом. Мужчина хотел дома на улице поставить теннисный стол, но то что было в продаже не очень нравилось и хотелось прекрасного.
Обсудили проект, уточнили желаемые варианты по материалу и общие пожелания. После этого начали перебирать концепты и идеи формы. Не самый простой этап, но интересный. Приятно, что у клиента уже было общее понимание того, чего бы хотелось. И особенно важно понимать на этом этапе его бы не хотелось.
Перебрали тонну вариантов и остановились на интересной модели, которая полностью выполнена из листового металла. Лазерная резка + гибка. После я подготовил общий концепт, уточнили детали и я внес правки. Концепт получился интересный - креплю итоговый набросок. Качество невысокое - т.к. проект старый и в архивах нашел только этот материал)
проект стола для настольного тенниса
По данному наброску сделал декомпозицию на узлы и детали. Для каждой детали из листового материала подготовил 3Д модели и чертежи для того, чтобы клиент мог заказать себе лазерную резку на станке с ЧПУ и гибку на производстве.

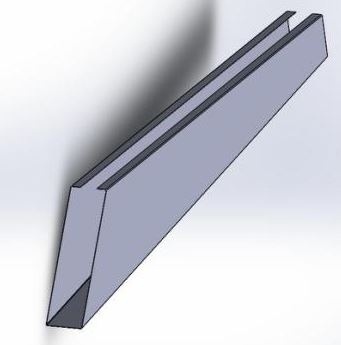

подготовка 3Д моделей деталировки
После того, как детали были изготовлены, клиент выполнил сборку и покраску самостоятельно.

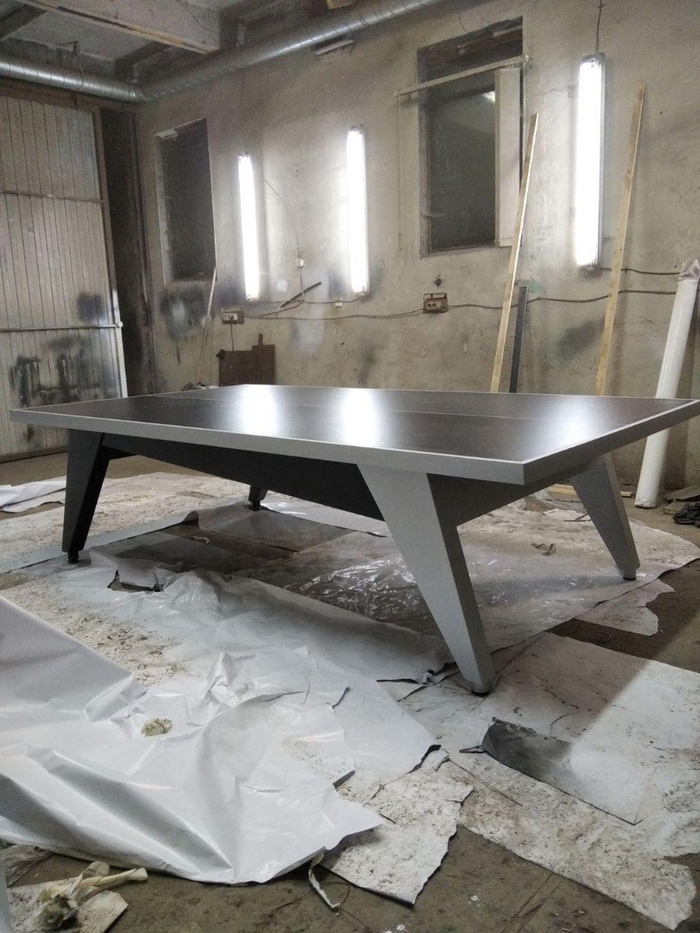

сборка теннисного стола
Интересным нюансом по данному проекту была работа с антропометрической эргономикой. В данном случае мы учитывали расстояние от ноги играющего до ножки стола в 3 основных положениях чтобы свести к минимуму травмы при эксплуатации. И к изначальным размерам были дополнения и ножки спрятали глубже - в основной версии ножки были в створе с краем столешницы. Часто, к сожалению, такими мелкими нюансами пренебрегают при разработке.

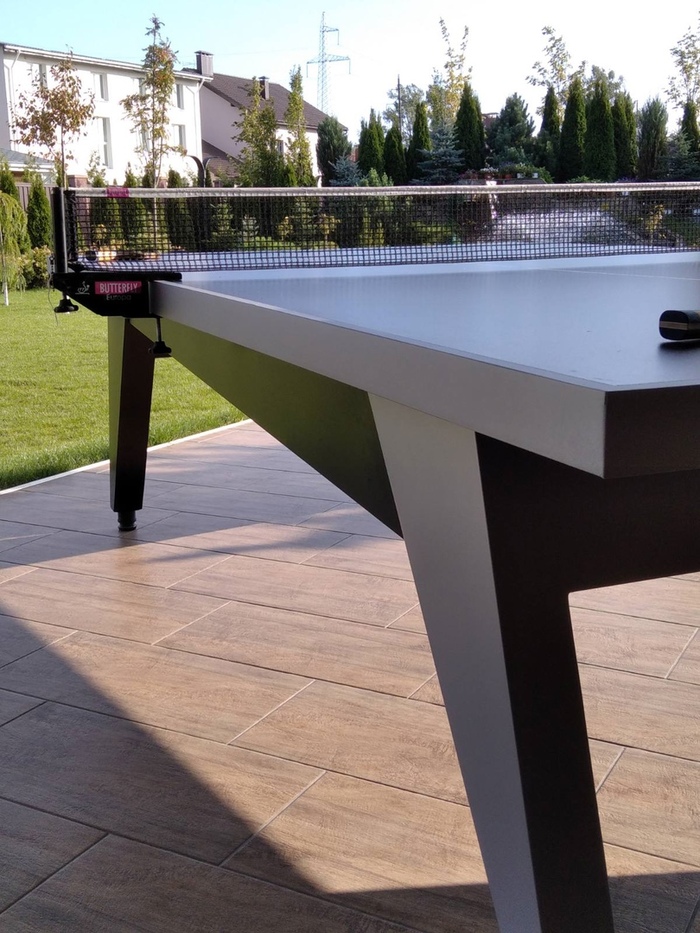

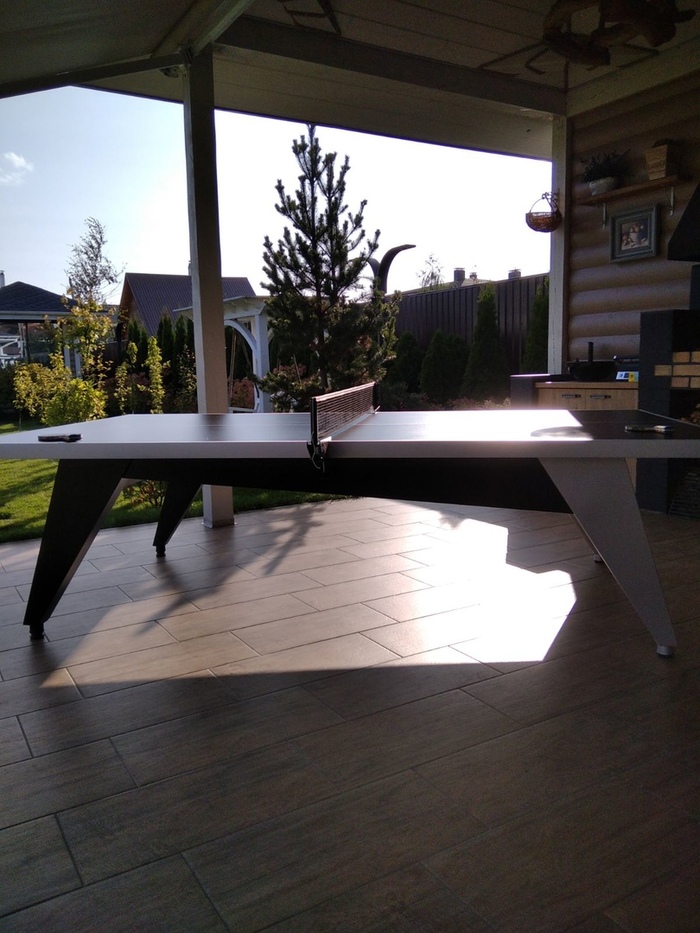

теннисный стол
Чтобы сделать эксплуатацию еще более комфортной стол оборудован регулируемыми ножками. Нюансы мелкие - но при разработке, желательно обдумать не только как это будет выглядеть. Желательно обдумать как будет выполняться сборка и будет ли она удобной. И конечно нужно учитывать функциональность готового изделия. Ниже креплю фото готового стола.
По данному проекту чертежи предоставить не могу, но если вы захотите разработать какое-либо изделие для себя или для производства - вы можете обратиться ко мне за услугами конструктора и дизайнера для производства.
== Мои контакты
Рад коллегам конструкторам, инженерам и дизайнерам изделий - наш уютный чатик в телеге.
В моем канале telegram вы первыми сможете скачать отборные проекты для производства.
Нахожусь в Минске, открыт к сотрудничеству и рассмотрю любые предложения.
Если хотите заказать разработку чертежей или 3Д моделирование - вопросы по телефону: +375447005477 А1/Viber/Whatsapp/Telegram.

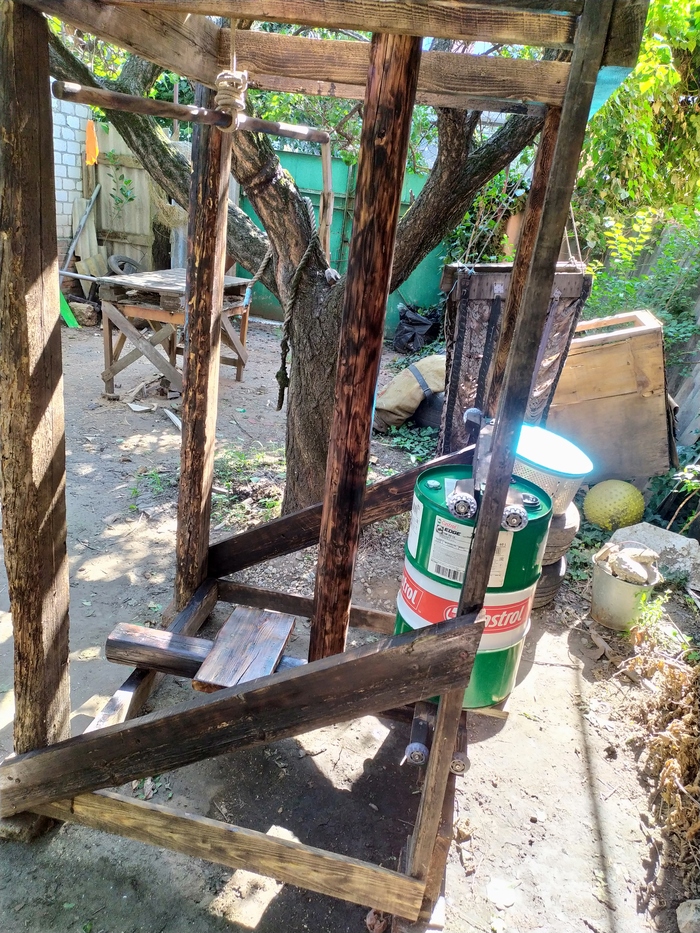

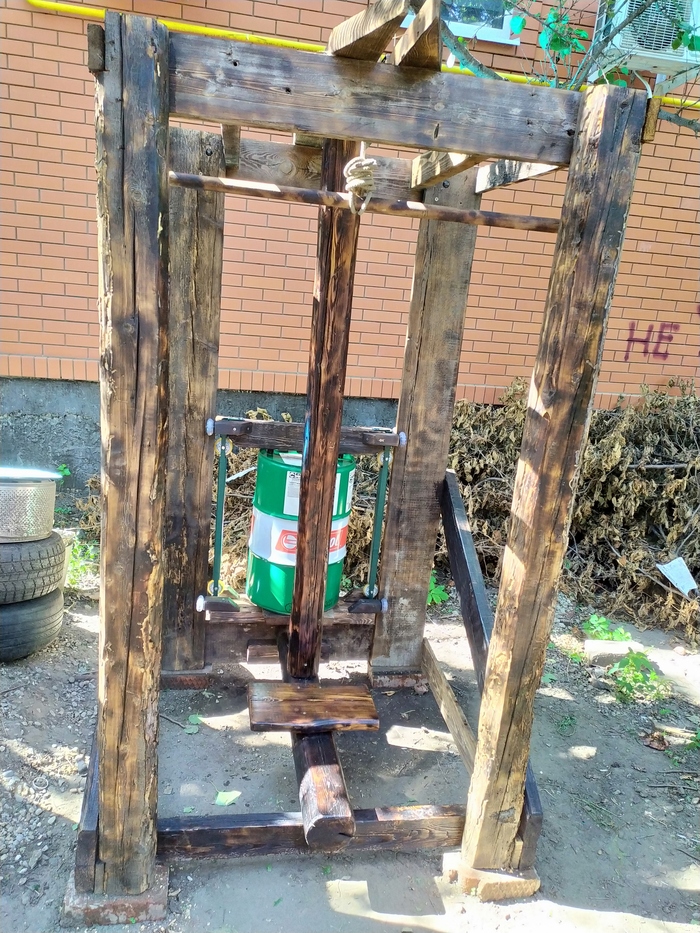

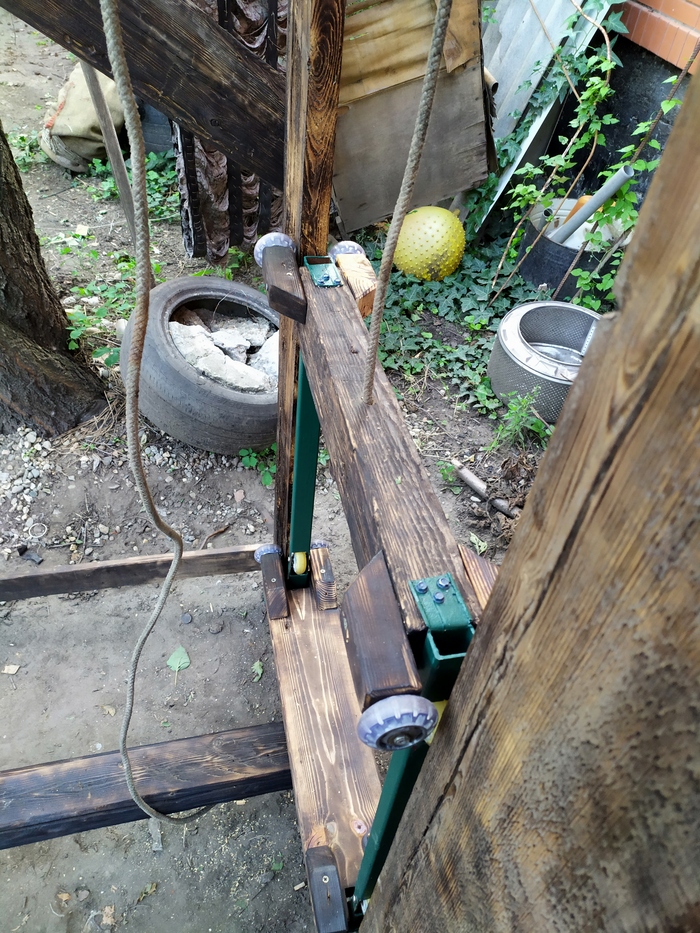

Было время и дерево . А также желание вернуть умение подтягиваться, что сподвигло взять пилу, Шурик и старые ролики, из колёс коих сделал направляющие для груза.

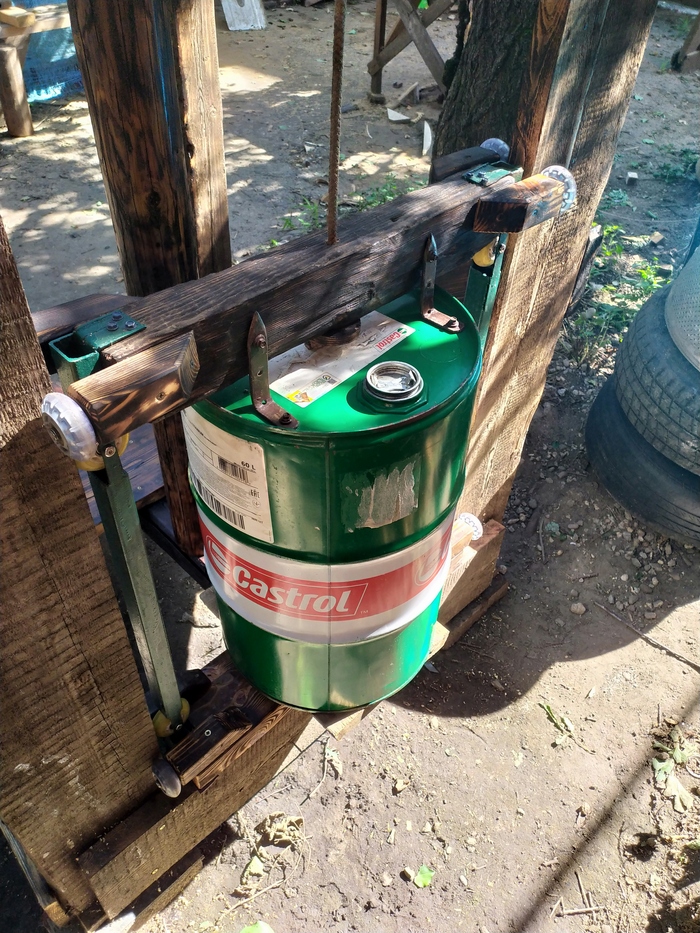

Доски крепил саморезами для выставления конструкции после чего стягивал болтами. В качестве груза зафигачил бочку. Каретка вышла килограмм на 20 + 60 литров воды( пока хватает) - в последствии ежель будет не хватать, то есть на заднем плане забетонированная покрышка ок.70 кг а на неё ставить вторую и засыпать гравием или пох чем тяжёлым.
В общем осталось покрыть чем-то от влаги и самое главное не лениться, что сложнее. Как спина ныть перестанет ( ага, натягал сдуру..) сделаю ещё несколько блоков для расширения функциональности.
Всем мира.
Но учитывая нынешние цены на доски - золотой тренажер получился
