Всех категорически приветствую!

Снова накопил небольшой объём интересных, необычных, да и просто случаев из автосервиса, где провожу большую часть времени :)

Итак, начнём:

Chevrolet Spark, постоянные проблемы с системой охлаждения: образуются отложения, забивает радиаторы. Причина: блок подогревателя расположен сильно выше двигателя, что провоцировало постоянное кипение антифриза при его включении в сеть. Ниже термостат, прослужил пару месяцев. После демонтажа подогревателя, замены всех радиаторов, насоса охлаждающей жидкости и промывки системы проблема исчезла

Далее у нас немного хенд-мейда от владельца, и, по совместительству водопроводчика Toyota LC Prado. Необычных технических решений там было ещё несколько, все не заснял:

Далее Mercedes-Benz C280. Как избавиться от назойливых предупреждений многочисленных неисправных систем? Вытащить лампы? Всё сильно проще:

Немного салонных фильтров

У этого юбилей, ему 5 лет:

А в этом жили названные гости:

Удивилась даже моя кошка

Далее у нас Peugeot 4008 (он же MMC ASX). Двигатель 4B11 (он же с некоторыми изменениями G4KD на Kia/Hyundai). Небольшой гаражный ремонт перед продажей и дичайший расход масла, которое благополучно горело в цилиндрах привели к вот этому:

После мойки:

Сейчас идёт капитальный ремонт с гильзовкой.

Далее у нас MMC Airtrek (outlander), двигатель 4G63. Автомобиль плохо заводился, глох. Иногда ездил некоторое время (рандомно), ошибок не было, только посторонние "шумы" при проверке осциллографом(это и толкнуло в сторону ГРМ). Ввело в заблуждение, что началось всё после замены передней части автомобиля после ДТП, оказалось всего лишь совпадение. Всё было проще: большой осевой люфт коленвала, реперный диск касался ДПКВ, что и сводило его с ума. С учётом огромного расхода масла и правого руля (моторов на рынке масса) было принято решение заменить ДВС. Всё могло решится раньше, так как я настаивал на замене ремня ГРМ с сальниками т.к. бежало отовсюду. Фото и видео ниже. Обратите внимание, что масло везде кроме реперного диска:

На сегодня всё, вот вам ещё моих котиков и кошечек(не всех, немного интриги оставлю :) ), собираю новую коллекцию из автосервиса :)

Снова набрался небольшой объём интересных случаев из автосервиса, или "до чего доводят автолюбители свою технику". Начнём :)

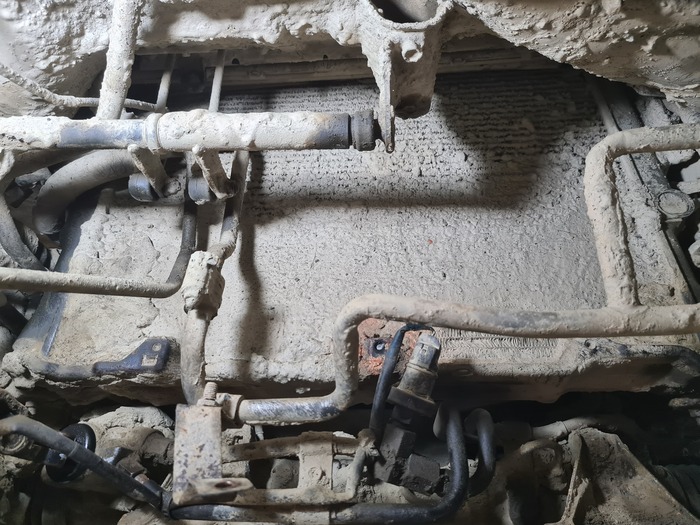

Toyota HiAce, постоянный перегрев под нагрузкой. Автомобиль трудится в карьере

Этот же hiace, "закусывает руль при повороте"

Тут "внезапно" пропала тяга, Honda Fit. Так выглядят последствия постоянной езды на лампочке (владелица таксист, всегда приезжает на остатке топлива не более 10 литров)+за 200000 км ни разу не менялся топливный фильтр

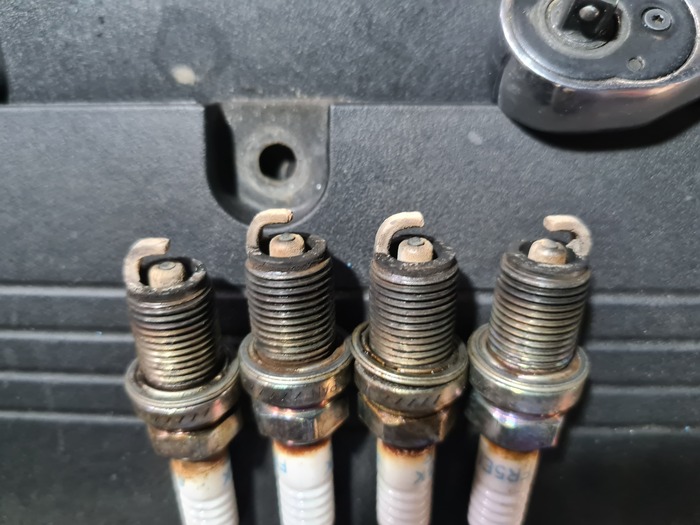

MMC Outlander. Многочисленные пропуски зажигания. При снятии свечей электроды не обнаружены. Владельцу в принципе не повезло с автомобилем: был куплен в очередном автосалоне сильно выше рынка, в кредит с кучей допов, ну и как это бывает, владелец приехал за одной машиной, которая стояла на продаже сильно дешевле рынка, а уехал на аутлендере в кредит за 2 млн. При осмотре ЦПГ эндоскопом выявили многочисленные задиры, то, что произошло со свечами результат сгорания масла в цилиндрах в огромных количествах

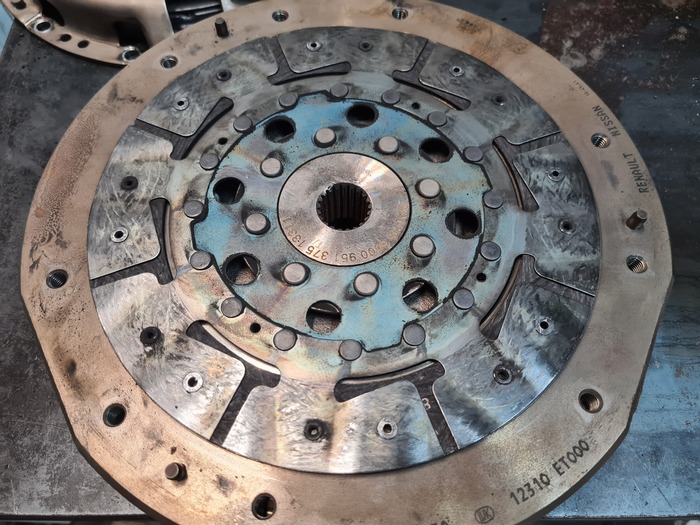

Renault Laguna 3, внезапно перестала ехать, точнее "сцепление очень сильно буксовало" со слов владельца, пытались ехать. Итог замена диска+двухмассовый маховик. Ни одной фрикционной накладки не сохранилось

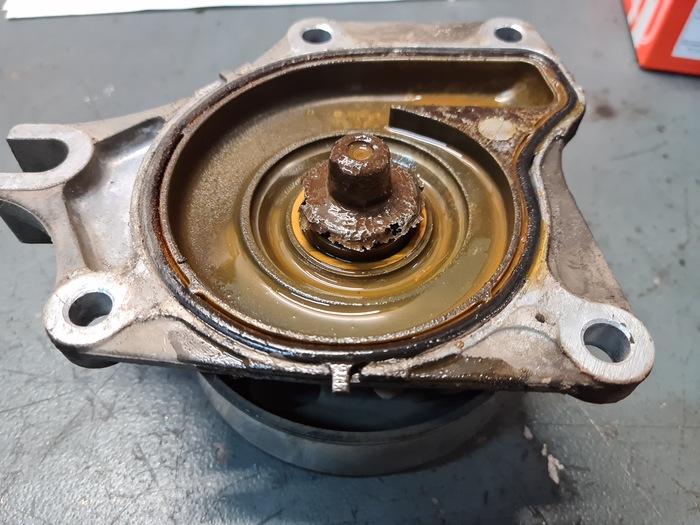

Mazda 3, начала греться. При снятии помпы крыльчатка не обнаружена. Вместо антифриза эмульсия. Охлаждающей жидкость не менялась никогда+долив воды обыкновенной хотя бы вместо дистиллированной

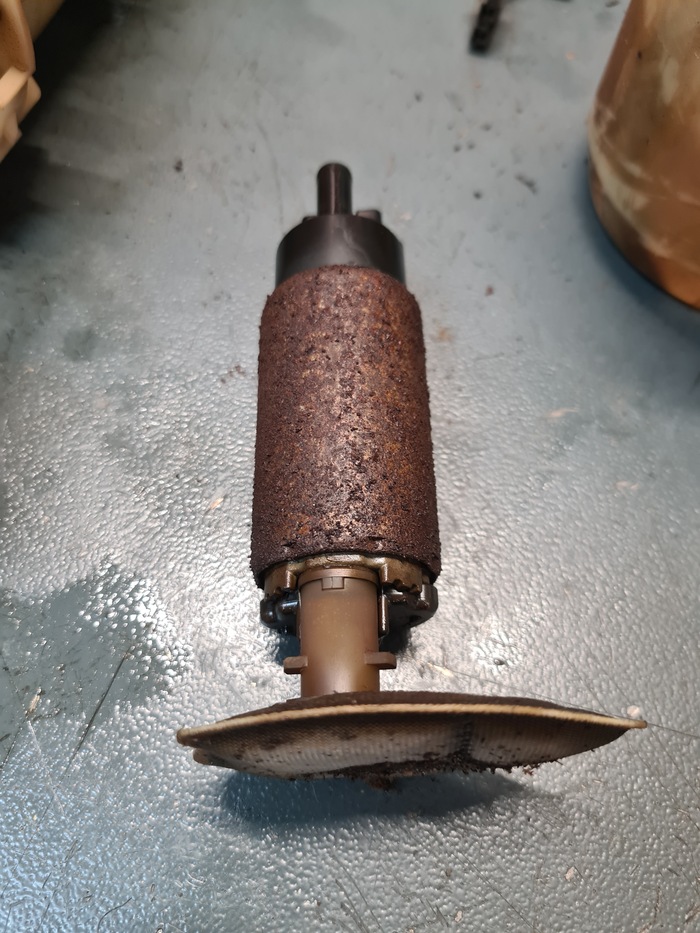

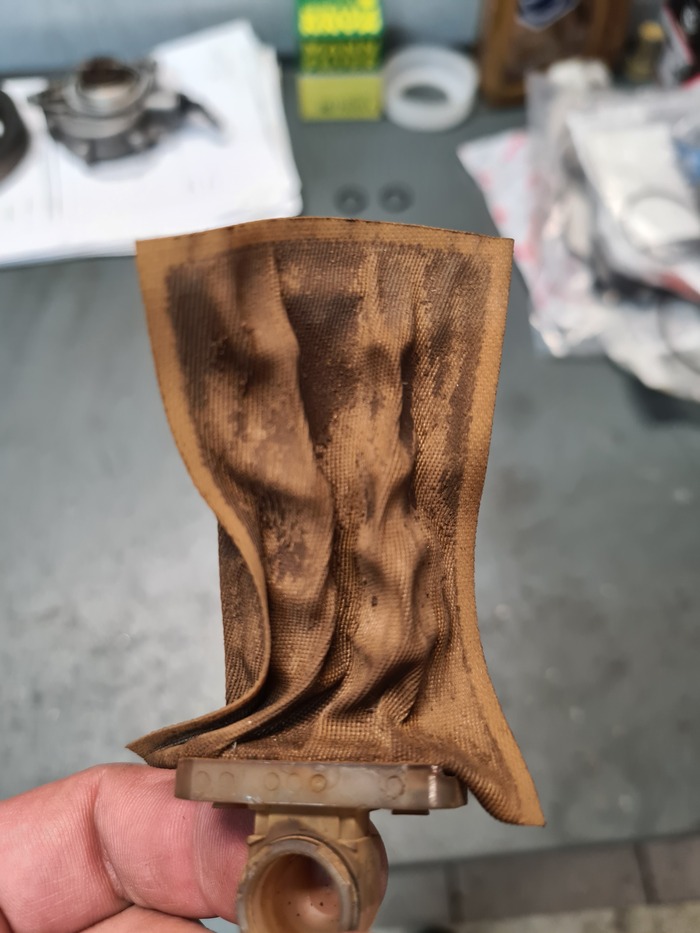

Honda Stream, глохнет в поворотах. По сетке видно как отчаянно насос пытался засосать бензин

В связи с неопредолимой тягой к ремонту автомобилей, и невозможностью жить без запаха бензина решил сменить род деятельности, и накопил небольшой объем интересных случаев, чем, собственно и делюсь :)

Prelude h22a, ремень ещё походит. После вскрытия автомобиль больше не заводили самостоятельно без владельца, от замены ремня отказался

В принципе по резьбе подходит :) такое бывает достаточно часто

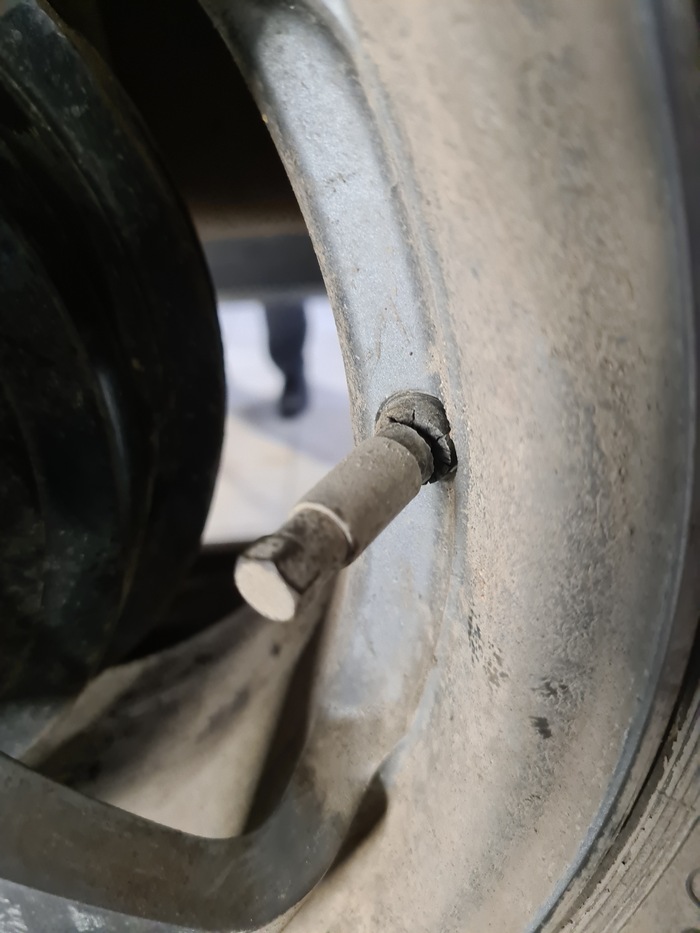

Тут клиент отказался от замены вентилей т.к. "я менял их в прошлом году, они ж не травят". Поменяли всё равно, бонусом

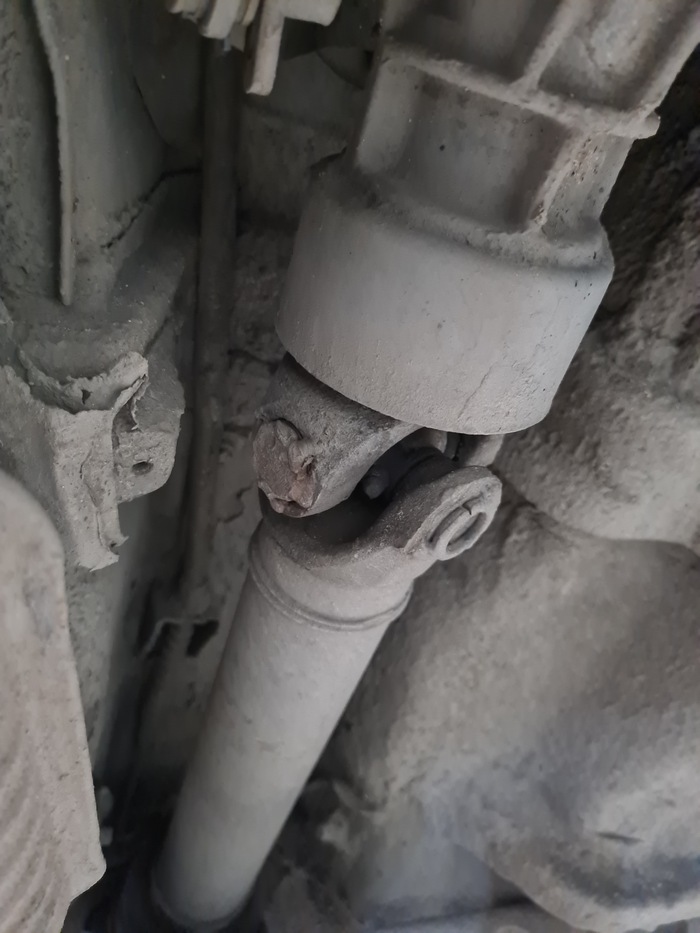

В полевых условиях приварили крестовину от нивы, автомобиль crown jzs141. Кардан удалось восстановить полностью

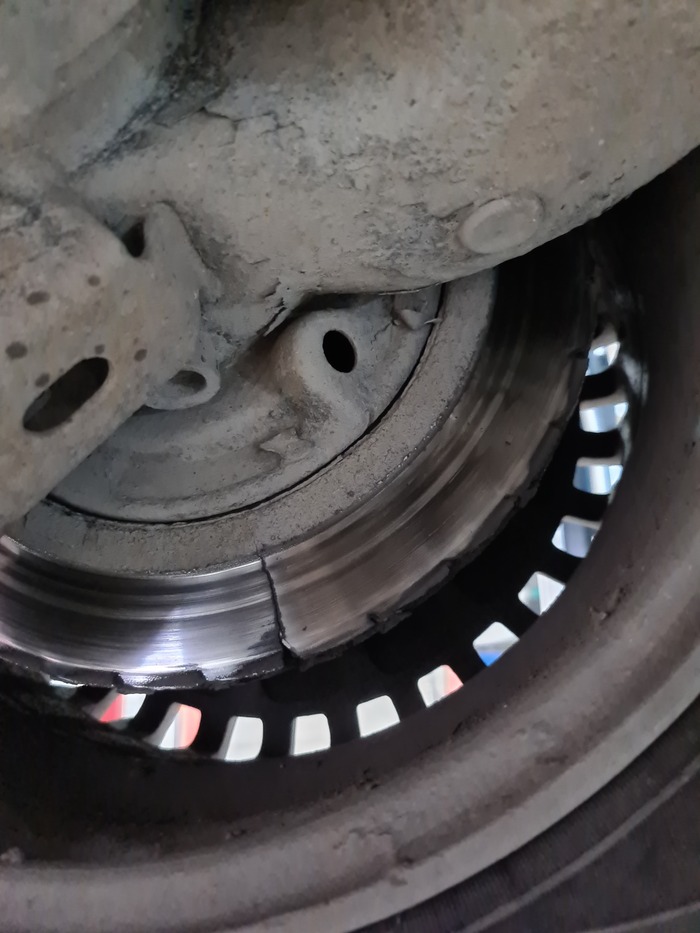

Этот же crown

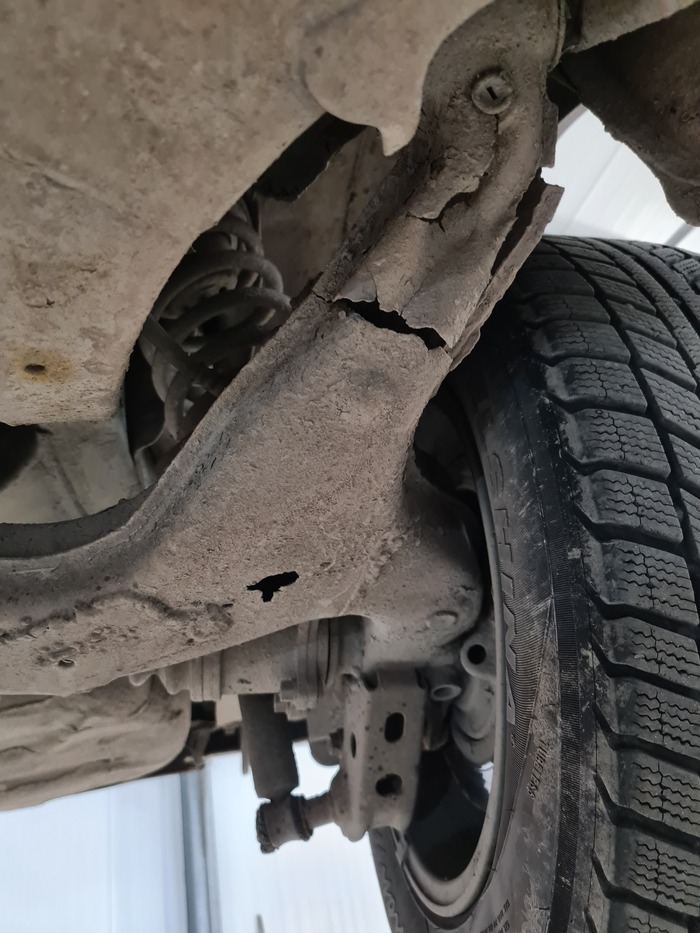

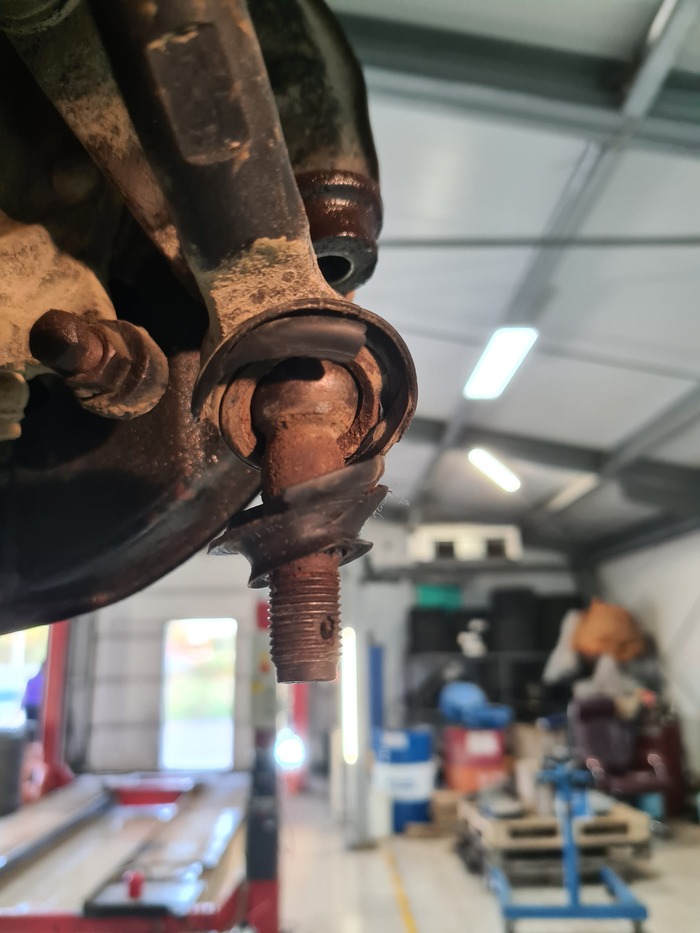

Он же, причём автомобиль катается на дальние расстояния постоянно. К слову, вся ходовая часть была отремонтирована (точнее всё заменено без исключений), бюджет ремонта превысил рыночную стоимость автомобиля

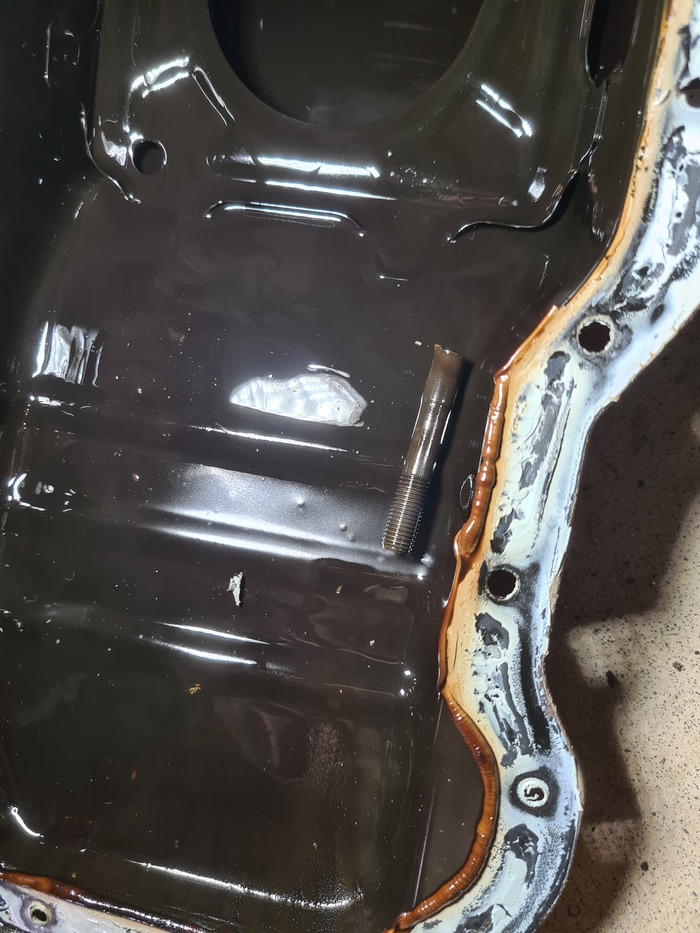

Lifan X60, находка в поддоне. Отломан болт постели коленвала. Владельца ничего не беспокоило. К слову, китайские авто можно выделить в отдельную категорию, там много "интересных" технических решений, качество материалов, сборки стабильно никакое

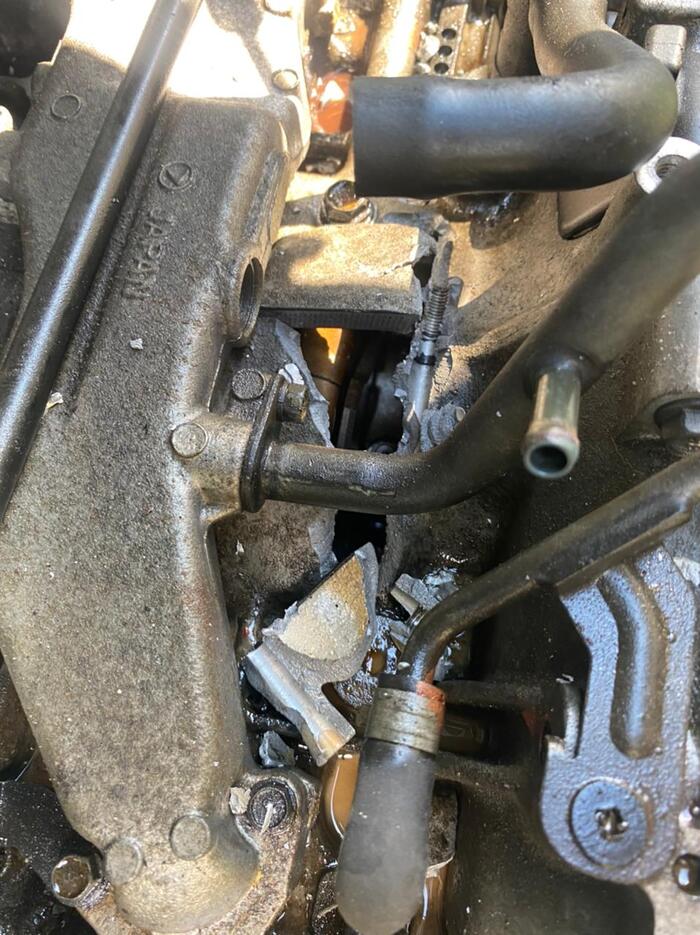

Forester sf5, ej205. Кусок коленвала внезапно покинул двигатель

По мере накопления буду выкладывать новые случаи, новые находки :)

Привет моим семнадцати подписчикам, для вас, ну и не только выкладываю очередной пост рукоделия в гараже :)

В прошлом году как пересел на этот автомобиль (Toyota Ipsum  в кузове ACM21 ) решил сразу же заменить акустику, добавить немного шумоизоляции.

Акустику выбрал Focal Auditor, это  младшая серия Focal, далеко не Utopia Be конечно же:) ,но прекрасно подходит для работы от головного устройства без отдельного усилителя. Так же приобрёл пару роликов, набор для демонтажа клипс, переходные кольца со стандартных посадочных на 16,5 см, ленту подклеить стыки, соприкасающиеся части обшивки. Итак, начнём:)

Сначала снимаем обшивку, там ничего сложного: откручиваем два шурупа снаружи, два с внутренней стороны ручки, отсоединяем две фишки, далее отделяем обшивку от двери полностью. Съемник клипс поможет вытащить оставшиеся в двери клипсы и аккуратно подцепить обшивку.

Всё моём, обезжириваем:

Клеим первый внутренний слой виброизоляцией, я выбрал STP aero, толщина 2 мм, вес одного листа 1,05 кг при размере 0,75х0,48. На обе двери расход 6 листов. Клеим с небольшим нахлёстом. Немного греем, прикатываем валиками. Оставляем по краям недоклееными по3-4 см, НЕ заклеиваем дренажные отвертстия по понятным причинам:

Клеим второй слой вспененным материалом акцент премиум 10 от STP (листы 1х0,75 м, вес 0,5 кг на 1 кв.м), расход 1,5 листа на передние двери, клеим встык. Материал самоклеящийся:

Далее прикручиваем переходное кольцо, максимально используя штатную проводку подключаю кроссовер, полярность соблюдаем, монтируем твиттер на штатное место, серединку прикручиваем к кольцу не забыв подключить :) Заклеиваем материалом STP aero(вибропласт) все отверстия с лицевой стороны двери, и смотрим чтобы никакие механические части не были приклеены, мы же не хотим открывать замок двери вручную?! :). В случае необходимости пускаем тяги и тросы по гофрам. Кроссовер приклеен на двусторонний скотч, поверхность предварительно обезжирена (это важно, вдруг уто не знает про обезжириватель:) )

Отдираем шубу от обшивки (фото с шубой нет), отмываем, обезжириваем:

Клеим шумоизоляционный материал biplast premium 15. Эта штука очень приятная на ощупь, стремится всегда вернуться к своей изначальной форме. Клеим встык. Ужасная (в хорошем смысле) адгезия клеевого слоя не прощает ошибок при приклеивании :)

Собираем обратно, где нужно меняем клипсы:

Со второй дверью всё аналогично, задние чуть позже :)

Звучание улучшилось, но откровенно слабая штатная магнитола не даёт оценить хотя бы в половину. Сейчас заказан и идёт с Востока процессорный аппарат Toyota NHZA W61g, это совместная работа Alpine и aisin (буква A в наименовании и есть Aisin), топовая серия Toyota.

Почему не Андроид? Хочу сохранить работу парковочных линий на задней камере, а подружить блок ассистента парковки автомобиля со сторонними магнитолами практически невозможно. Это же аппарат оставит в рабочем состоянии обе камеры и обладает всеми необходимыми мне функциями.

Кстати о камере: заодно решил заменить переднюю камеру на рестайлинговую с отображением трёх сторон (дорест только лево/право. Внизу камера, подобная той, которая была у меня "до", эта была снята с решётки, которую я взял для замены старой в хроме. Не люблю много хрома :)

,

Это уже новая камера. Фактически отличается призмой и зеркалами внутри, за счёт чего удаётся получить изображение ещё и перед передним бампером. Камеры отличались самой фишкой и расположением пинов, и очень хорошо, что фишки легко разбираются. Поменял местами фишки, пины выставил в нужном порядке, и камера заработала. Осталось вернуть на место

Прикручиваем камеру обратно к решётке радиатора:

Камера на месте:

Всё работает. Камера включается автоматически продвижении до 5 км/час, помогает выехать со двора и прочих мест, можно смело парковаться к стене. Так же на панели есть кнопка её полного отключения

На этом всё, благодарю за внимание! :)

P.S. Небольшой бонус: нашёл вот такую штуку при разборе старых вещей, аппарат пролежал больше двадцати лет. Вспомнил как сидели в тёмной комнате с красной лампой, работали с плёнкой в детстве :)

Остановились мы на замене топливного фильтра и фильтров инжекторов

Первая часть:

Мой капитальный ремонт 2AZ-FE

После выкатил автомобиль на улицу,  пользуясь случаем отмыл всю подкапотку, заменил правый привод, заменил по случаю сальник АКПП, правую ПТФ

Пришёл комплект ГРМ, брал ОSK, комплект из двух цепей, успокоитель, натяжитель, все звёзды кроме самой муфты vvti. Так как муфта жива менять не стал, заменил фильтр в блоке, через который идёт масло к самой муфте. В комплекте от osk цепи оказались DID, что в принципе хорошо

Так как работа с блоком у токаря затянулась, решил что хочу чистый салон: взял напрокат экстрактор karcher puzzy, компрессор на 100 литров, производительностью 420 литров для торнадора, и море химии. Начался процесс разборки салона, чистки. На всё с сушкой ушло 3 дня. Ковёр отмывал отбойником. Отмыл каждый элемент обшивки до максимально возможной в моих условиях степени, постирал ремни. Сиденья, потолок прошёл торнадором, после экстрактором, и оставил сохнуть. Промыл все полости до куда добрался в салоне. Наконец-то ремни начали самостоятельно сматываться на катушки :)

И тут я вспомнил, что у меня осталось виброизоляции 20 листов и немного шумоизоляции :) грех было не воспользоваться случаем, подклеил насколько хватило, к сожалению фотографий готового варианта не осталось, только багажник.

Проклеил пол, заднюю дверь, задние крылья и полости, до куда добрался.

Отмыл колёсные диски составом IRON от detail(он же grass) НЕ РЕКЛАМА! Отмывает абсолютно все отложения, тереть ничего не надо: только нанёс и смыл. Был удивлён до чего дошла автохимия. По химии могу поделиться своим опытом:)

Клипсу потерял :)

Второй и третий ряд

В салоне стало намного тише, непроклееные остались только задние двери и потолок. Убрал все дребезжания путём проклеивания стыков лентой маделин.

Вернёмся к мотору, он тоже вернулся от токаря:

Гильзы на месте, хон тоже. Точились гильзы под тепловой зазор, указанный производителем поршней, он аналогичен родному: 0,020 мм. Теперь поршни заходят очень плотно, и только со смазкой (Гусары, молчать!) Ремонтные гильзы несколько толще заводских

Далее одеваем кольца на поршни. Тут я провозился час пока все замки колец повернул в нужные стороны своими пальцами-сосисками, и чтобы они в перекладку поршней не попадали, т.е. относительно движения поршня по оси пальца в шатуне. Фото, к сожалению нет

Приступаем к установке футорок. Так как болты ГБЦ были в допуске, принял решение оставить их, проблемой стало выточить футорки из металла приемлемого качества. В итоге были приобретены готовые хорошего качества  с резьбой под 12-ые болты, шаг 1,5 (стандарт), наружний диаметр футорки 14 мм, длина резьбы 38 мм, что больше стандартной резьбы на 14 мм, и больше рестайлинговой на 10 мм. Сверлим, нарезаем, вкручиваем. Вкручивал стандартным болтом с наваренным ограничителем, применяя резьбовой герметик:

Далее обнаружил, что к ГБЦ прикипели шайбы болтов, которые покинули её на мойке и уплыли в неизвестном направлении. Были куплены новые, оригинальные шайбы

Взвешиваем поршни, распределяем парами по разнице в весе между цилиндрами по порядку работы. Вес в точь подгонять не стал, это всё-таки гражданский низкооборотистый мотор

Собираем блок, прикручиваем картер, ставим балансиры по меткам. Устанавливаем маслонасос, накидываем малую цепь, новую звезду, вкручиваем фильтр vvti, ставим новую помпу. На 2az помпа расходник с заменой примерно в 50-60 тыс.км Далее она может подтекать,  шуметь или всё сразу. Помпу приобрёл aisin, обратил внимание, что на ней затёрта надпись toyota :)

Выставил балансиры

Тут было написано toyota

Крутим всё согласно указанным моментам, сборку производил на масло

Ставим мотор обратно без ГБЦ. Мотор стоит на подпорке, прикручен к АКПП

Далее самый ответственный момент: протяжка ГБЦ. Прокладка металлопакет оригинал, тянем в несколько заходов. Первая протяжка 89 Hm, далее следует довернуть на 90 градусов. Но так как не уверен, что футорки стоят на одной высоте просто дотягиваем до 120 Hm. Тут можно расслабиться: голова на месте, протянулась

Далее установка распредвалов, ГРМ, лобовой крышки и навесных агрегатов. Тут фото уже не делал

Заливаем масло, перед первым запуском залил промывку системы охлаждения чтобы избавиться от остатков ОЖ после  токарных работ, возможных остатков стружки, грязи

Масло на обкатке idemitsu sn 5w30 бочковое, подходит по допускам. Прошёл на нём 2000 км, после замена на zepro 5w30 от того же idemitsu. Свечи сразу поставил denso iridium tt так как производитель не рекомендует использовать обычные, да и менять свечи через 15000 км тоже не доставляет удовольствия.

На сегодняшний день мотор прошёл 2500 км, масло немного угорело на обкатке, это допустимо. Но ни в какое сравнение не идёт с расходом до ремонта: на 2000 км обкатки ушло 300 мл масла

Двигатель работает тихо, ровно. Конечно полностью от вибрации на 2az избавиться невозможно, это конструктивная особенность.

Бюджет всего мероприятия с токарными работами 100000, опыт переборки мотора денежного эквивалента не имеет :)

Самим автомобилем владею год, в прошлом году перебрал всю подвеску чтобы хоть немного улучшить управляемость, с которой у тойот есть проблемы. Заменил и произвел работы помимо:

1. Все сайлетблоки передних рычагов полиуретан, втулки стабилизатора полиуретан, втулки рулевой рейки полиуретан. Задние сайлентблоки поставил дубликат из резины, пока ходят

2. Амортизаторы в круг KYB New SR special, хотя можно было заморочиться на стоковый TEMS с комплектации 240s. Но их живые найти трудно за адекватную стоимость. Каябой доволен, крены если и не ушли, то стали намного меньше

3. Новые рулевые тяги, наконечники, шаровые CTR

4. Новые тормозные диски g-brake, правый передний уже успел перегреть. На мой взгляд диски маловаты для полутора тонн веса

5. Обновил краску частично(оба бампера, капот, передние крылья, заднее левое крыло). Оказалось в  белый перламутр красить умеют не только лишь все, немного не попали в тон

6. Проклеил передние двери, заменил акустику, об этом возможно позже напишу как закончу систему полностью, фото остались :)

В результате машина стала по рулёжке ближе к седану, едет сбито

На этом пока всё, благодарю за внимание,  фото машины добавлю завтра. Как оказалось нет ни одной в телефоне  :)

Решился я, значит, на большой пост о ремонте одного из самых многочисленных двигателей корпорации toyota 2az-fe.

Автомобиль мой Toyota Ipsum в кузове acm21, в европейской части России более известен его леворульный вариант Avensis Verso

Устанавливался данный двигатель на camry 30-40, Kluger, Harrier, Noah, rav-4 и много ещё на какие авто, причём в различных модификациях, таких как:

2az-fse (непосредственный впрыск),

2az-fxe (модификация для гибридных силовых установок),

так же его брат-близнец с уменьшеным за счёт диаметра поршня 1az-fe.

"Величественная тойота", как говорит Василий, не ломается :)

Беда, как говорится, не пришла одна, и в один момент отошла в лучший мир катушка зажигания четвёртого цилиндра, легли маслосъемные кольца, что дало расход масла 2-3 литра на тысячу, стук четвёртого цилиндра при перекладке поршня, повышенная вибрация, картерные газы, прорывающиеся через мёртвые кольца и выдавливающие масло через все доступные и недоступные щели. Произошло всё буквально за пару дней.

Так как мотор уже был до этого заменён прошлым владельцем на б/у из Японии, надежд на проведение аналогичной манипуляции я не возлагал, и принял решение проводить капитальный ремонт. Причин этому несколько:

1. Стоимость б/у мотора сопоставима с проведением капиталки: 80-100 тысяч рублей двиг на разборках, причём гарантии его жизнеспособности на сколь угодно приемлемый промежуток времени не даёт никто

2. Данные двигатели в исполнении до 2007 года подвержены вытягиванию резьб в блоке цилиндров, в результате чего получаем течь между блоком и гбц со всеми вытекающими (во всех смыслах :) ). Виной тому конструктивная недоработка инженеров toyota, ошибку признали, и проводили ремонт по технологии, схожей с поименённой мною (и не только). Причиной этого косяка была резьба в алюминиевом блоке в 24 мм под болты на 12, что критически мало, и при малейшем перегреве гбц вставала "домиком", тянув болты

3. В 2007-м инженеры toyota недоработку с болтами гбц исправили, увеличив резьбы до 28 мм, но беда пришла откуда не ждали: наборные маслосъемные кольца заменили на коробчатые, что приводило к дикому жору масла уже к 20-30 тыс.км. пробега. Тойота снова признала косяк, и рекомендовала замену колец при обращении владельцев на дорестайлинговые наборные.

По этим причинам покупку б/у мотора рассматривать не стал, так как гарантий, повторюсь, никаких

Итак, началось всё с удаления катализатора, и замены его на пламегасители, так как эндоскоп показал один уже отсутствующий кат, второй полностью забит. Причиной этому послужила его напитка маслом и несгоревшим топливом, ниже фото было/стало:

Далее пациент был подготовлен к демонтажа двигателя: отмыт двигатель, начал снимать навесное. Не приемлю работать с грязным автомобилем. Делал у себя в гараже, благо время свободное позволило

Двигатель демонтирован, снимал лебёдкой через блок на потолке. Гараж немного оборудован под подобные работы. Грязи в движке очень и очень много. Масло лил mobil 1 esp 5-30. Грязь не из-за масла, а от нештатных режимов работы, само масло мне понравилось. Болты ГБЦ выкручивались крайне тяжело, что означало что резьбы не вытянуты (уже большой плюс).

Натяжитель цепи вышел почти до конца, что означает что цепь растянута за пределы допуска

Далее все детали двигателя уехали на ультразвуковую мойку, приехали чистыми, уже можно с ними работать:

Стенки поршневой были в микрозадирах, поршни свободно болтались в цилиндрах. Обратите внимание на поршни:маслосъемные кольца лежат плотно, полностью забиты, зазоры по компрессионным убежали очень далеко от допусков

Далее блок уезжает к токарю на проточку и гильзовку под стандартный размер поршня, ГБЦ уезжает на фрезерование привалочной плоскости, замену маслосъемных колпачков, притирку клапанов. Там ничего интересного:)

Вот и пришли все уплотнения и прочие мелочи:

Жидкости:

Поршни, вкладыши взял неоригинал, с кольцами такой номер не пройдёт, не ходит неоригинал больше 30 тысяч, хотя как повезёт. Кольца дорест, наборные:

Да, забыл упомянуть: коленвал пришлось точить под ремонтный размер под 0,25, полукольца остались в допуске, балансировочные валы остались так же в допуске с вкладышами. Их оставил как есть. Ну и пока детали у токаря решил поменять обычный шкив генератора на обгонную муфту, её ставили на камри 30-40 на этом моторе, а вот ипсум обошли стороной. Непорядок! Заодно меняем щётки, сам якорь в порядке

Справа старые щётки, слева новые

Кипятим недолго мелкие детали в димексиде, результат ниже. Справа ещё грязный балансировочный вал:

Супец из валов :)

Меняем топливный фильтр в баке (новый слева), фильтры инжекторов. Сами форсунки к сожалению не сфотал.

Где старый думаю видно

Так как лимит на фото исчерпан, продолжение этой занимательной (по крайней мере для меня) истории следует в следующем посту:)
