На фото - уникальный китайский смартфон 2009-2010 года выпуска, на котором предустановлено сразу две ОС - Android и Windows Mobile. Несмотря на логотип HTC, на практике это его реплика, и весьма необычная...
В 2009 году, HTC наконец-то решила сделать альтернативу iPhone и выпустить смартфон без привычного DPad - Touch Diamond 2. Устройство оснащалось предтоповым железом - Qualcomm MSM7200A с 3D-ускорителем, 288МБ оперативной памяти, 512МБ постоянной, и 3.2" TFT матрицей с разрешением 480x800. В качестве ОС предлагалась Windows Mobile 6.1 с кастомной оболочкой TouchFLO, а стоил девайс ощутимые 500-600$.
Главной фишкой TouchFLO была навигация по системе "вкладками". Фишка действительно удобная, но как то не прижилась, на Android устройствах HTC её заменил Sense.
TD2 был весьма популярным смартфоном, благодаря чему его начали копировать китайцы. Но эти подделки были отнюдь не типичными тачфонами а-ля "телевизор, Java, лагающая пародия на WM/iOS/Android", а вполне полноценными коммуникаторами. И, что парадоксально, с очень неплохим железом!
На коробке производитель обещает процессор Marvell PXA312, однако на практике здесь использовался ещё более крутой HiSilicon K3v1 (эти же ребята сейчас делают процессоры для Хуавеев и Хоноров) с одним ARM11-ядром, работающим на частоте 400МГц. Оперативной памяти было ~128МБ (вместо заявленных 192), постоянной - 256МБ, дисплей и тачскрин были как у оригинала (480x800, резистив, но ни матрица, ни тач не совместимы с оригиналом). В качестве ОС предустанавливалась WM6.5, зачастую с спираченным у оригинальной HTC TouchFLO, а некоторые экземпляры умели грузиться и в WM, и в Android с помощью менюшки, которая показывалась при включении устройства. Самое крутое - стоило это чудо всего 150$, и, по правде сказать, не сильно уступало оригиналу. На этой аппаратной платформе копировали не только TD2, но и HD2, а также более поздние Android смартфоны типа Desire, и даже iPhone 3G. Видели когда нибудь "дезик" на WM 6.5 с резистивом и "мышкой" на оптическом трекпаде? А он есть!
1/2
Увы, но у многих таких устройств к нашему времени отказал тачскрин. Модули не подходят от оригиналов, поэтому полностью протестировать и погонять смартфон не выйдет, но факт остаётся фактом - смартфоны с дуалбутом из коробки существовали!
В РФ такие продавали на радиорынках по 6-7к, на одном стеллаже с Nokla TV E72, Sciphone и Suny Ericssom :))
Надеюсь тег не нужен (явного ню нет, но если нарушает - попрошу модератора поставить заглавной фотку ниже)
А потому что на них можно сделать вот так:
Хоба!
На фото выше - коммуникатор Toshiba Portege G900 с мощным процессором Intel PXA272 на 520МГц, 128 мегабайтами оперативной памяти типа SDRAM, GPU Nvidia GoForce 5500 и модемом Qualcomm MSM6250 (со своим собственным встроенным GPU). И это был ультимативный гаджет: работал он на базе ОС Windows Mobile 6.0, которая была максимально похожа на десктопную Винду не только своим интерфейсом, но и API, и подходом к пользователю.
Хочешь портировать программу для ПК на смартфон? Без проблем: оконная и мультимедийная подсистема идентична настольной Винде, есть даже частичный порт DirectX. Хочешь написать кастомный драйвер и присобачить к телефону ещё один модем с симкой? Пожалуйста, не вопрос. Хочешь потвикать реестр? Тоже можно! А ещё никто не лезет с разрешениями: хочешь запустить exe'шник из проводника без установки? Как два пальца!
Стоит ли говорить о том, что функционал этих устройств можно было расширять с помощью карт расширения точно таким же образом, как и установка карт расширения в PCI-e? Почти во всех КПК присутствовал как минимум слот для SD-карт, вот только вставлять туда можно было не только флэшки, но и GPS-модули, GPRS-модемы и много других интересных устройств. А ещё никто не мешал устанавливать кастомные прошивки: в каких-то темы меняли и реестр твикали, в каких-то полностью меняли оболочку на Manila/Spb Shell, а на некоторые устройства портировали самые свежие версии WM вплоть до последней 6.5. Это вам не хухры-мухры!
Обычный коммуникатор с дисплеем 3.5/2.8" казался слишком большим и хрупким? Не проблема, существовали смартфоны (да, раньше смартфонами называли кнопочоники с полноценной ОС) на все той же мобильной Винде. С совместимостью у них было похуже, но это все ещё была винда со всеми ее плюсами.
Не нравится винда? Не вопрос, модель памяти WinCE предполагает лишь частичную защиту адресного пространства, благодаря чему можно было писать и читать в пространство ядра и периферию. Хочешь запустить Linux - это можно сделать прямо из винды с помощью загрузчика HaRET, который выпнет Windows и загрузит другую ОС.
Ну и куда же без аппаратного моддинга. Мало оперативки, 64МБ не хватает для запуска порта Quake? Так никто не мешает взять в руки фен, флюс и паяльник и поставить оперативки побольше. Сделать кастомную карту расширения можно даже на ESP32, а процессоры отлично гнались - коммуникаторы на PXA27x свободно разгонялись с 416МГц до 624МГц!
За все это я и люблю коммуникаторы, КПК и смартфоны на Винде, коллекционирую их, ремонтирую и пишу про них статьи. Ведь именно они стали одним из последних оплотов железа, которое реально принадлежит тебе и которое можно моддить. А ещё на WM-коммуникаторах были одни из самых удобных QWERTY-клавиатур!
Но увы, время никого не щадит, и даже такая легенда рано или поздно отправляется на покой. И виной этому не ломающийся корпус (который, к слову, в Axim'ах был очень надежным), не аппаратные проблемы (с этим все супер, даже несмотря на переход на бессвинец в 2004-2005 году), и даже не софт. А самое подлое место - тачскрин.
Дело в том, что все остальные неисправности можно решить. Корпус можно взять с донора, залитый девайс отмыть в УЗВ, заменить сгоревшие компоненты и восстановить сгнившие дорожки, а в плане софта мы вольны написать всё что угодно - от клиентов ChatGPT, до Telegram и Хабра. Но резистивный тачскрин не заменить ничем.
Разобранный Axim X51v
Резистивные тачи имеют два слоя, где каждая точка (или "пиксель") изменяет сопротивление выхода. Замерив падение напряжения с помощью ADC, мы можем узнать куда нажал пользователь и преобразовать эти координаты в нормализованные (0..1) или абсолютные (0..640, 0..480). Поскольку такие тачскрины невозможно сделать абсолютно идентичными и от износа сопротивление на точках может изменяться, резистивные панели необходимо калибровать - обычно калибровка заключается в просчитывании корректировок координат для каждой стороны тача (центр, верх, низ, лево и право).
Однако панель и сама резистивная панель склеены с помощью токопроводящего клея, который от времени деградирует, после чего тач либо выдает координату только по вертикали/горизонтали, либо вообще перестает корректно работать. От этого уже пострадала Toshiba E330 (подарок читателя CurlyBrace)...
Axim X51v моего подписчика Максима, а также Acer n311 (где используются такие же дисплей и тач, как на Axim'е)...
И редчайший китайский клон HTC Touch Diamond 2, который из коробки умеет дуалбут в Windows Mobile и Android (обе системы предустановлены и выбираются в меню при включении). Увы, но время никого не щадит. И даже если слои получится проклеить токопроводящим клеем для ремонта подогрева автомобильных стекол, то износ резистивного слоя ничем не исправишь и именно так тысячи полностью рабочих коммуникаторов перестают быть юзабельными...
Но конечно все не так плохо. Иногда проблемы с тачем заключаются в пыли между рамкой и дисплеем (которая "нажимает" на тач, достаточно лишь разобрать устройство и почистить грязь), сломанных рычажках перехода в режим просмотра видео (исправляется выпаиванием переключателя и установкой перемычки) и необходимости сделать "массаж" тачскрину (иногда оживает после проведения пальцем с усилием по всей площади экрана). Но увы, у моего Axim'а умирает уже именно тачскрин...
Технологическая археология склада: вспоминаем терминалы на батарейках, стилусы на верёвочках, легендарные Motorola и времена, когда для запуска устройства нужно было найти правильный кабель.
Сегодня терминал сбора данных легко принять за слегка располневший смартфон: у него тот же сенсорный экран, Android, камера, Wi-Fi, привычные приложения. Разве что сканер штрихкодов встроен, корпус покрепче, а цена иногда заставляет задуматься, не купить ли вместо него ещё один ноутбук. Но так было далеко не всегда.
Когда-то складская автоматизация помещалась в устройство с двухстрочным монохромным экраном. Для работы хватало нескольких кнопок, данные переносили в учётную систему после обхода склада, а стилус привязывали к корпусу верёвочкой, чтобы не потерять.
Некоторые из этих устройств до сих пор работают. Причём не в музеях, а на вполне действующих складах.
У нас накопилась целая коллекция такого оборудования. Есть экземпляры, которые сегодня выглядят почти доисторическими, но когда-то считались последним словом техники. И за многими стоят истории, которые в инструкциях и мануалах не прочитаешь.
Когда экран в две строки считался вполне рабочим интерфейсом
Один из ветеранов нашей коллекции — CipherLab 8000L. Небольшой терминал с монохромным дисплеем, физическими клавишами и питанием от обычных мизинчиковых батареек. Сегодня такое устройство выглядит примерно как пульт от телевизора, который по ошибке отправили работать кладовщиком. Но тогда — для своего времени — это был вполне серьёзный инструмент.
Ранние ТСД часто называют простыми накопителями штрихкодов: сотрудник что-то отсканировал, подключил устройство к компьютеру и выгрузил результат. Однако к поздним поколениям DOS-терминалов такое описание уже не совсем подходит.
На них можно было запускать специализированные программы, загружать накладные и сверять фактический товар с документом. То есть терминал уже помогал не только собирать данные, но и выполнять складскую операцию.
Понятно, что интерфейс был далёк от современного. Никаких красивых карточек товаров, фотографий и привычной навигации. Несколько строк текста, кнопки, звуковые сигналы. Зато задача решалась: сотруднику уже тогда не нужно было сначала записывать всё на бумагу, а потом переносить результаты в компьютер.
Среди устройств той эпохи были Casio 930 и старые модели Opticon. И для многих специалистов знакомство с ними становилось настоящим испытанием.
Попробуйте объяснить человеку, который до этого продавал кассы и сканеры, что теперь ему нужно разбираться ещё и в драйверах, прошивках, программном обеспечении и интеграции с 1С.
Один из наших коллег признавался, что при внедрении своего первого терминала несколько дней вообще не понимал, с какой стороны к нему подступиться. А ведь потом именно эти устройства помогли избавиться от бумажных ведомостей и повторного ввода данных во многих складских операциях.
Стилус на верёвочке, поворотный сканер и Windows в кармане
Следующее поколение терминалов уже гораздо больше напоминало карманные компьютеры. Так как появились Windows CE, Windows Mobile, сенсорные экраны, стилусы. Некоторые устройства выпускались в разных модификациях: с поворотной сканирующей головкой, с пистолетной рукояткой или в обычном компактном корпусе.
Особенно запоминались мелочи:
Стилус, прикреплённый к устройству шнурком.
Характерный звук нажатия клавиш.
Механизм поворотной головки, который можно было покрутить в руках.
Креддл — специальная подставка для зарядки и подключения терминала.
Для человека, привыкшего к современному смартфону, всё это выглядит избыточным. Но у промышленного оборудования свои требования.
Например, поворотная сканирующая головка позволяла менять направление считывания, не выворачивая руку вместе с тяжёлым устройством. А физические клавиши оставались удобными там, где нужно было быстро вводить количество или выбирать операции.
Интересная история связана с терминалом Symbol Pocket PC. В 2014 году заказчик принёс его нам практически как музейный экспонат. Устройство ещё работало, но сотрудники уже не хотели пользоваться чёрно-белым экраном. Кроме того, для него стало сложно найти аккумулятор. Компания решила перейти на более современную Motorola MC2180, а старый терминал отдали нам.
И это история не про сломанную технику — ТСД-старичок просто перестал устраивать пользователей. Есть подозрение, что с подходящей батареей он мог бы запуститься и сегодня.
А его вообще переехали автомобилем!
Если составлять народный рейтинг легендарных ТСД, Motorola серии MC21xx наверняка получила бы в нём почётное место. Терминал удобно лежал в руке, имел прочный корпус, физическую клавиатуру и подходил для разных задач — от магазина до склада. Выпускались модификации с разными возможностями, включая варианты с Wi-Fi и без него.
Но самое интересное — история испытаний на прочность. Один из наших коллег решил проверить, насколько крепкая эта Motorola. Вышел на улицу, положил терминал на асфальт экраном вниз и проехал по нему передним колесом легкового автомобиля.
Архивное фото с наших испытаний
Причём на этом проверка не закончилась: на устройстве ещё и прыгали в офисе. После подобных экспериментов терминал продолжал работать.
Разумеется, повторять такие испытания со своим ТСД не стоит. Это история об одном конкретном экземпляре, а не обещание производителя, что любая Motorola выдержит автомобиль. Но теперь понятно, почему некоторые старые модели получили репутацию практически неубиваемых.
Есть и более удивительная деталь. У нас до сих пор встречаются активации «Склада 15» для терминалов серий MC21xx и MC31xx на Windows CE. Получается любопытная ситуация: операционная система давно перешла в разряд архивной, на обычном компьютере её уже почти никто не вспомнит, а терминал на складе всё ещё приносит пользу.
И его владельцу совершенно неважно, насколько модный процессор установлен внутри. Главное, чтобы устройство сканировало, не зависало и помогало выполнять работу.
А ведь когда-то хватало всего 64 мегабайта оперативной памяти!
Сейчас характеристики старых терминалов вызывают улыбку: 64 МБ оперативной памяти, 128 МБ встроенной, одноядерные процессоры с частотой около 400–500 МГц.
Особенно если вспомнить, сколько памяти потребляет один современный браузер с несколькими открытыми вкладками.
Но складскому терминалу не нужно было запускать десятки приложений, воспроизводить видео или хранить тысячи фотографий. Он выполнял сравнительно узкий набор задач: получал задание, считывал штрихкоды, показывал информацию, записывал результат и обменивался данными с учётной системой. Важнее объёма памяти были другие характеристики: надёжность сканирования, удобство клавиатуры, автономность, стабильная связь и способность работать целую смену.
Впрочем, гонка за производительностью существовала и тогда. Появление процессоров с частотой 528, 645 или 800 МГц обсуждали как серьёзный технологический скачок. Для промышленного терминала это действительно было заметным шагом вперёд.
Как отсутствие «зарядки» могло испортить всё внедрение
У старых ТСД была ещё одна особенность, которую вряд ли вспомнит обычный пользователь смартфона: купить сам терминал часто означало купить только часть необходимого комплекта. Отдельно могли потребоваться аккумулятор, крышка батарейного отсека, блок питания, кабель и зарядная подставка. И всё это нужно было правильно подобрать.
Бывало, собираешь заказ из нескольких позиций, забываешь один провод — и заказчик получает дорогое промышленное устройство, которое невозможно нормально зарядить или подключить.
Особенно «весело» становилось, когда нужного аксессуара не оказывалось у поставщика. Приходилось искать отдельные крышки, аккумуляторы и кабели, проверять совместимость, ждать поставки.
В какой-то момент мы начали собирать для популярных моделей готовые комплекты — киты. Всё необходимое складывали в одну коробку, чтобы клиенту не приходилось разбираться в хитросплетениях артикулов.
Позднее с распространением Android-терминалов комплектация стала проще. Многие устройства уже поставлялись с основными аксессуарами.
Вроде мелочь. Но для внедрения, где важно вовремя запустить десятки рабочих мест, отсутствие одного кабеля могло стать вполне реальной проблемой.
Первые Android-терминалы были совсем не такими, как сейчас
Переход от Windows к Android сегодня кажется очевидным. Смартфоны давно доказали, что сенсорный экран и мобильные приложения могут быть удобными. Почему бы не использовать похожую систему на складе?
Но первые эксперименты оказались не такими гладкими. Один из ранних Android-терминалов, с которыми мы работали, — ZKC 3501. Устройство нашли у компании, занимавшейся защищёнными смартфонами и планшетами. Терминал выглядел вполне привычно для складской техники: корпус с физическими кнопками, сканер, удобный для работы форм-фактор. Для него даже разработали программное обеспечение на Android и начали предлагать клиентам.
А потом устройства стали ломаться. Причём настолько регулярно, что вместо ремонта их просто заменяли из небольшого запаса. Попытки организовать восстановление оказались не слишком перспективными. В итоге от этой модели отказались.
Как оказалось, переход на новую операционную систему сам по себе не делал терминал лучше. Как оказалось, новая операционная система сама по себе не гарантировала надёжности. Многое по-прежнему зависело от качества сборки, сканирующего модуля, прошивки и поддержки производителя.
Да и заказчики не спешили расставаться с Windows CE. Особенно те, кто уже вложился в разработку собственных программ. Потому что переписать всё под Android означало потратить время и деньги, а иногда ещё и перестроить привычные процессы. Поэтому старые Windows-терминалы долго работали параллельно с новыми устройствами.
Ситуация начала меняться, когда привычные Windows-терминалы стали исчезать из продажи, и предприятия невольно были вынуждены расширять парк устройств.
Почему кладовщики до сих пор выбирают кнопки
Казалось бы, с появлением больших сенсорных экранов физическая клавиатура должна была окончательно исчезнуть. Но нет. Российские заказчики по-прежнему часто выбирают кнопочные модели. Причём иногда дело не в характеристиках, а в привычках сотрудников.
Недавно коллеги побывали на складе автозапчастей, где кладовщики объяснили свою позицию довольно своеобразно: если у терминала есть кнопки, значит, он защищённый. А если кнопок нет, то это какой-то смартфон.
С технической точки зрения такой вывод, конечно, неверен. Защита корпуса не определяется наличием клавиатуры. Но восприятие сотрудников тоже влияет на внедрение. Кому-то важно нажимать клавиши, не глядя на экран. Кто-то работает в перчатках. Одному сотруднику нравятся большие кнопки, другому те же самые кнопки кажутся слишком мелкими.
Был даже случай, когда на разных складах одного заказчика люди противоположно оценивали удобство одной и той же клавиатуры.
Поэтому универсального ответа на вопрос «кнопки или сенсор?» до сих пор нет.
И это, пожалуй, один из самых забавных итогов развития техники: процессоры стали быстрее в десятки раз, операционные системы сменились, экраны научились показывать всё что угодно, а спор о том, насколько удобно нажимать Enter, никуда не исчез.
Старый терминал можно было чинить. Новый иногда проще выбросить
Есть в истории ТСД и менее очевидный поворот. Раньше промышленное оборудование часто покупали с расчётом на долгую эксплуатацию. Для крупных заказчиков имели значение ремонтопригодность, доступность запчастей, сервисные контракты и возможность годами использовать одну модель.
Сейчас рынок стал значительно разнообразнее. Появилось много недорогих устройств, в том числе от китайских производителей. Но низкая цена иногда достигается за счёт конструкции.
Коллеги рассказывали, как разобрали недорогой терминал и обнаружили, что основные компоненты внутри фактически объединены в неразборную конструкцию. Сначала такое решение показалось удачным: всё закреплено, ничего не болтается. Позднее выяснилось, что ремонтировать такое устройство практически бессмысленно. При серьёзной поломке дешевле заменить терминал целиком.
Конечно, это не означает, что все современные бюджетные ТСД одноразовые. У разных производителей и моделей подходы к ремонту отличаются. Но сама тенденция интересная.
Техника стала доступнее, зато вопрос стоимости владения усложнился. Важно учитывать не только цену при покупке, но и то, сколько лет устройство прослужит, можно ли заменить аккумулятор, как быстро его отремонтируют и что произойдёт, если модель снимут с производства.
Для склада, на котором работают сотни терминалов, разница между ремонтом и полной заменой оборудования превращается в весьма ощутимые деньги.
Почему мы храним сотни старых ТСД
Когда-то выход новой модели ТСД был настоящим событием. Производители привозили устройства, мы изучали их возможности, проверяли совместимость с программным обеспечением, разбирались с драйверами и сканирующими модулями.
Но после интеграции история с конкретной моделью не заканчивалась.
Одна модель может вести себя по-разному в зависимости от версии прошивки. На другой возникают особенности работы сканера. У третьей после обновления появляются ошибки, которых раньше не было.
Иногда приходится обращаться к производителю, запрашивать новую прошивку или копаться с библиотеках для разработчиков. А иногда нужно просто взять точно такой же терминал, как у клиента, и попытаться воспроизвести проблему.
Поэтому устройства не выбрасывают сразу после прекращения продаж. Они остаются у тестировщиков и разработчиков — в специальных коробках, на рабочих столах, в запасниках.
Со стороны всё это напоминает коллекцию человека, который никак не может расстаться со старыми телефонами. Но на самом деле у каждого такого экземпляра есть вполне практическое назначение. И здесь становится понятно, почему промышленная техника живёт совсем по другим правилам, чем потребительская электроника.
Что изменилось за двадцать лет, а что осталось прежним
Сегодня ТСД умеют считывать разные типы штрихкодов, работать с DataMatrix, обмениваться данными по беспроводной сети, запускать приложения на Android. И выполнять гораздо более сложные операции, чем их предшественники.
Аккумуляторы стали ёмче. Для многих профессиональных моделей появилась возможность горячей замены батареи — когда сотрудник меняет разряженный аккумулятор при включенном устройстве, не теряя рабочие данные и не начиная операцию заново. Производители уделяют больше внимания обновлениям операционной системы и безопасности. Для крупных корпоративных заказчиков регулярный выпуск прошивок может быть обязательным условием закупки оборудования.
Но при всём техническом прогрессе у современных ТСД осталось много общего с устройствами двадцатилетней давности. Им по-прежнему нужно быстро считывать код, они должны удобно лежать в руке, выдерживать условия работы и без ошибок передавать данные в учётную систему. А сотруднику по-прежнему важно, чтобы терминал не мешал ему работать.
Наверное, поэтому старые Motorola, CipherLab и другие ветераны вызывают такую ностальгию. Не только из-за необычных корпусов, кнопок и стилусов. Они напоминают о времени, когда многие привычные сегодня процессы автоматизации только начинали складываться. Когда каждое новое устройство приходилось изучать почти с нуля, а успешное внедрение нередко начиналось с вопроса: «А как вообще подключить эту штуку к 1С?»
Кстати, мы с коллегами посвятили этим железным динозаврам три выпуска подкаста «Коммутатор» — «ТСД, железное наследие»Часть 1, Часть 2 и Часть 3. Притащили старые устройства, вспомнили первые внедрения, обсудили удачные и провальные модели, переход с Windows на Android и то, почему некоторые терминалы никак не хотят уходить на пенсию.
Присоединяйтесь к обсуждению — и под выпуском, и здесь, в комментариях!
Интересно, сколько нас тут таких, кто помнит этих железных динозавров? Может, у кого-то до сих пор работает Motorola MC2180 или сохранился CipherLab на батарейках? А какие ТСД вы считаете по-настоящему неубиваемыми?
Рассказывайте! Особенно интересно увидеть фотографии старого оборудования, которое до сих пор в строю.
На фото — HP Elite x3, один из последних и самых мощных флагманов на Windows 10 Mobile, выпущенный в 2016 году. Смотришь на этот экран, и в груди начинает приятно покалывать гиковская ностальгия.
Давайте честно: интерфейс Metro UI (те самые «живые плитки») был глотком свежего воздуха. Пока iOS и Android годами копировали друг у друга сетку из статичных иконок, Microsoft создала нечто по-настоящему самобытное, плавное и стильное.
За что мы так любили Windows Phone?
• Живые плитки (Live Tiles): Это было гениально. Плитка контактов переворачивалась, показывая аватарки друзей, плитка галереи крутила любимые снимки, а погода обновлялась прямо на главном экране без тяжелых виджетов. Экран казался «живым».
• Чёрная тема до того, как это стало трендом: На AMOLED-экранах глубокий чёрный цвет системы в сочетании с яркими неоновыми плитками выглядел невероятно футуристично. А ещё это дико экономило батарею.
• Идеальная плавность: Система буквально летала даже на откровенно слабом железе (вспомните легендарную Lumia 520). А уж на этом монстре HP Elite x3 с процессором Snapdragon 820 и 4 ГБ оперативки анимации были мягче шёлка.
• Звук и стиль: Обратите внимание на нижнюю часть смартфона на фото — это шикарная решётка стереодинамиков от Bang & Olufsen. Дизайн устройства кричал о том, что это вещь премиум-класса.
Сегодня этот HP Elite x3 — памятник эпохе, когда смартфоны ещё пытались быть уникальными и не похожими друг на друга. Эпохе, где интерфейс создавали дизайнеры с душой, а не маркетологи.
Кто тоже ходил с Windows Phone, признавайтесь: скучаете по плиткам?

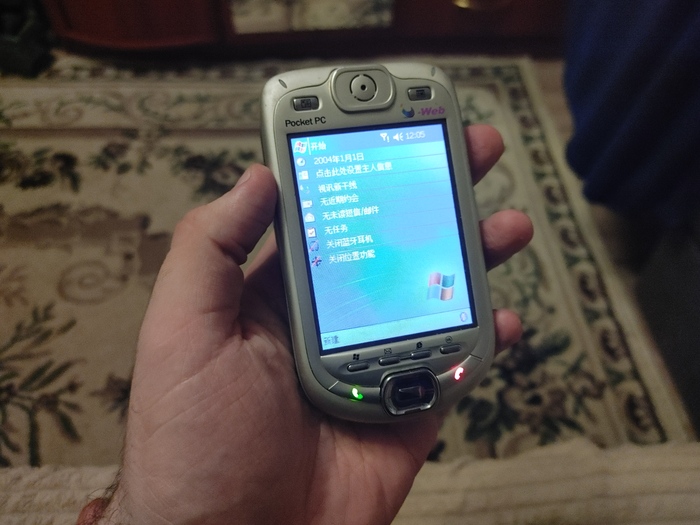

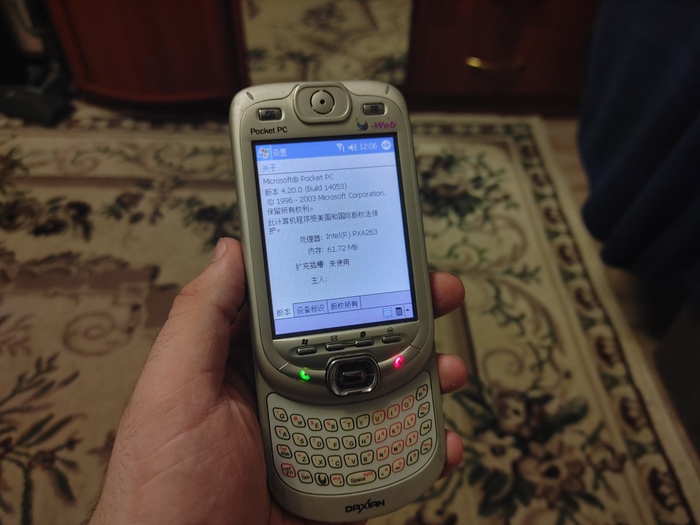

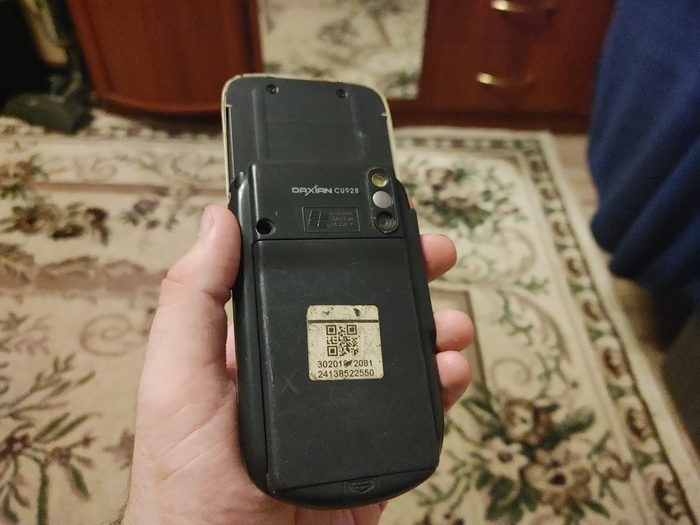

Компания HTC запомнилась нам в первую очередь по коммуникатором и смартфонам из нулевых. В портфолио тайваньской фирмы затесались сотни легендарных устройств, начиная от QTek'ов с i‑Mate'ами, заканчивая HP iPaq и даже Palm'ами. Однако один из девайсов, вышедший в далёком 2005 году, был особенным — поскольку совмещал в себе функционал смартфона и мобильного компьютера в одном корпусе...
Сегодня мы с вами изучим легендарный HTC Universal — смартфон‑трансформер на Windows Mobile, и по традиции рубрики изучим его конструктив, схемотехнику и компонентную базу. Интересно? Тогда жду вас под катом!
❯ Предисловие
Мы уже не раз с вами изучали устройства от HTC. В рамках прошлых статей мы разбирали, изучали компонентную базу и даже апгрейдили оперативную память культовых моделей по типу HTC Magician. При этом устройства тайваньской фирмы можно поделить на три поколения:

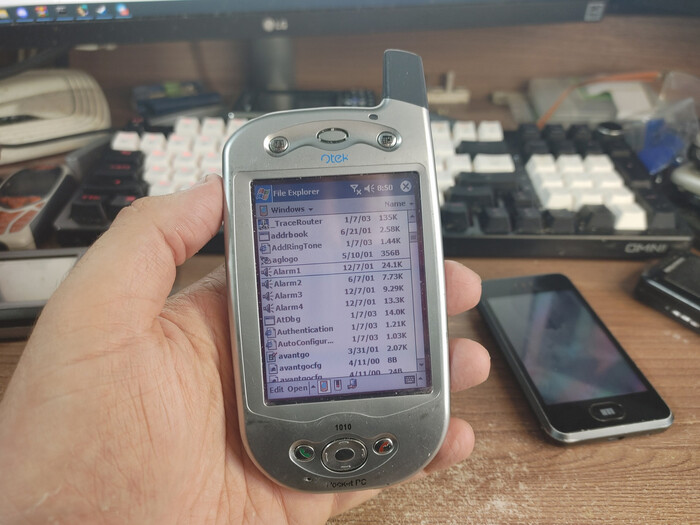

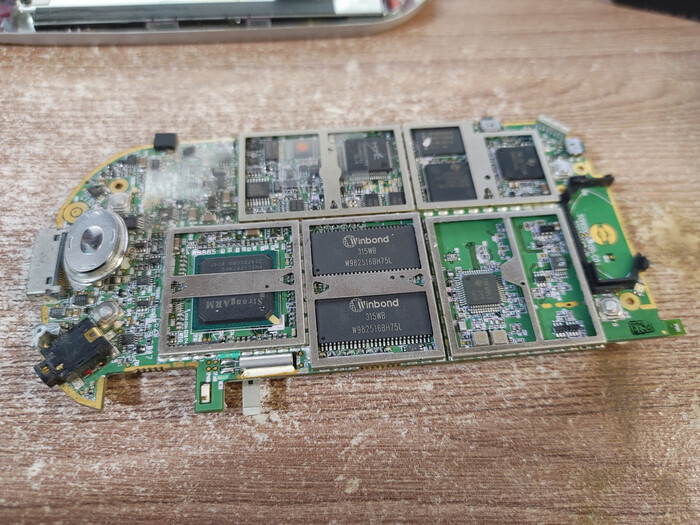

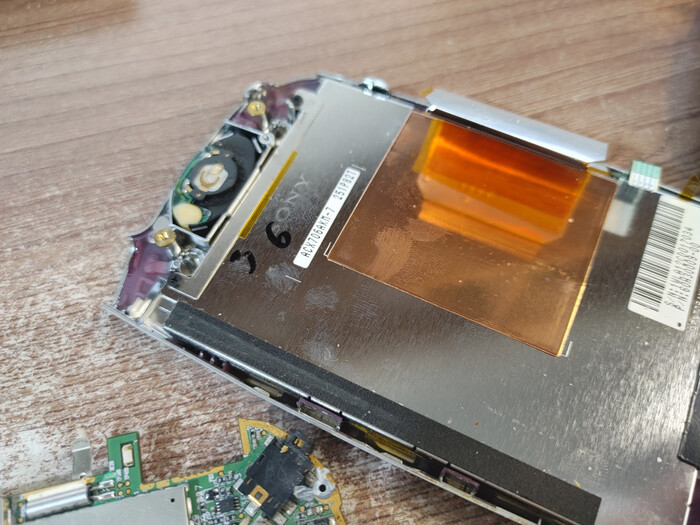

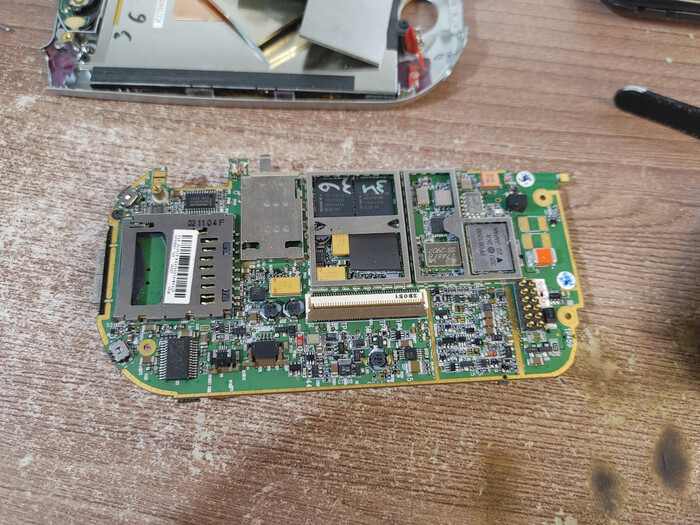

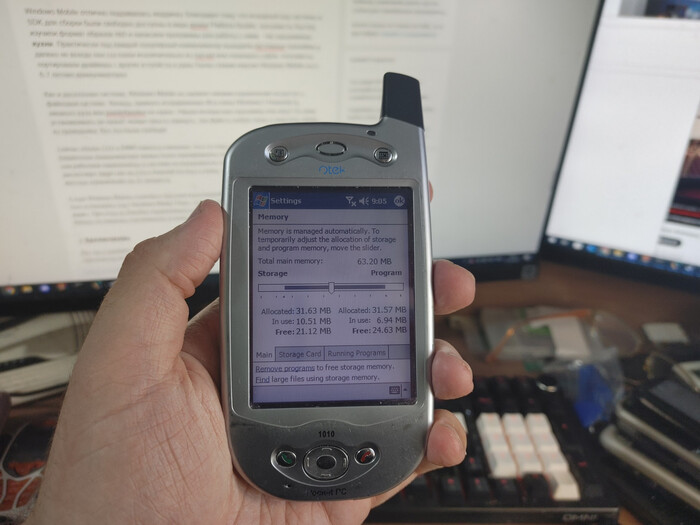

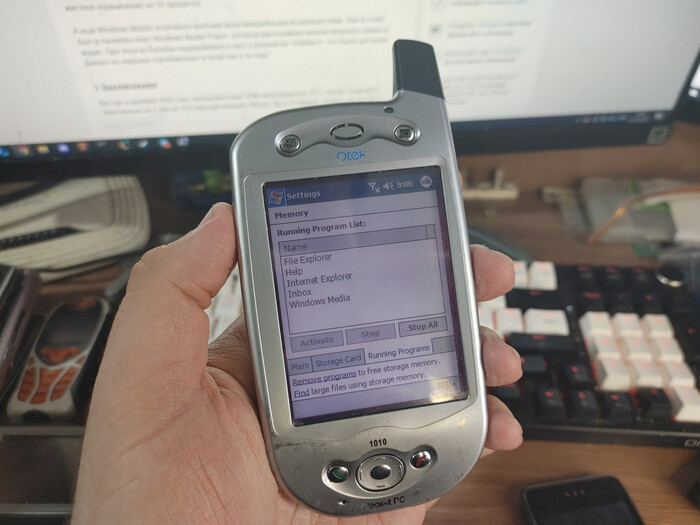

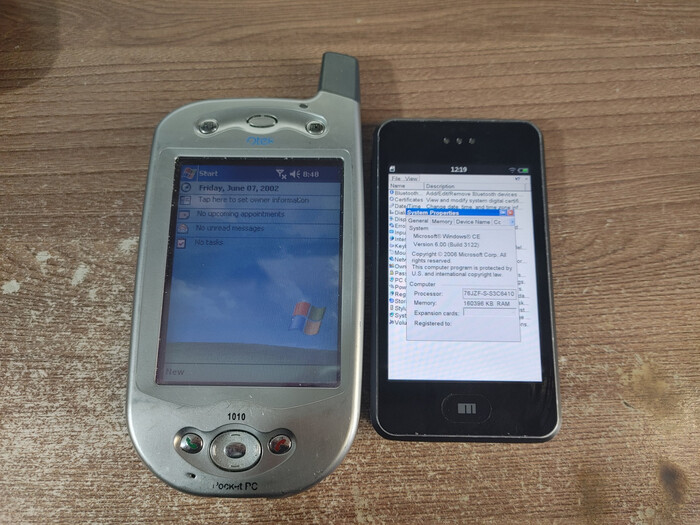

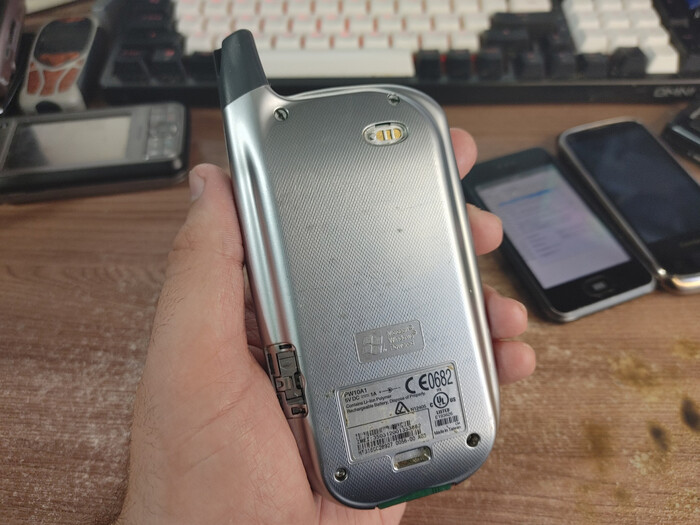

Поколение XScale и StrongARM — 2001–2005 год. В это время компания активно использовала связку из процессоров Intel PXA и модемов Texas Instruments Calypso, создав на относительно унифицированной платформе десятки устройств. HTC Wallaby, HTC Magician, Palm Treo 650 — всё это устройства на базе схожей платформы.
Поколение OMAP — 2004–2008 год. Впервые процессоры Texas Instruments OMAP, компания HTC использовала ещё в 2004 году — в кнопочном смартфоне с Windows Mobile на борту. Уже в 2005'ом году, OMAP850 начали ставить практически во все новые модели — даже несмотря на то, что это был заметный даунгрейд по сравнению с более старыми PXA. Но тут решала экономия — в OMAP'ы был интегрирован модем.

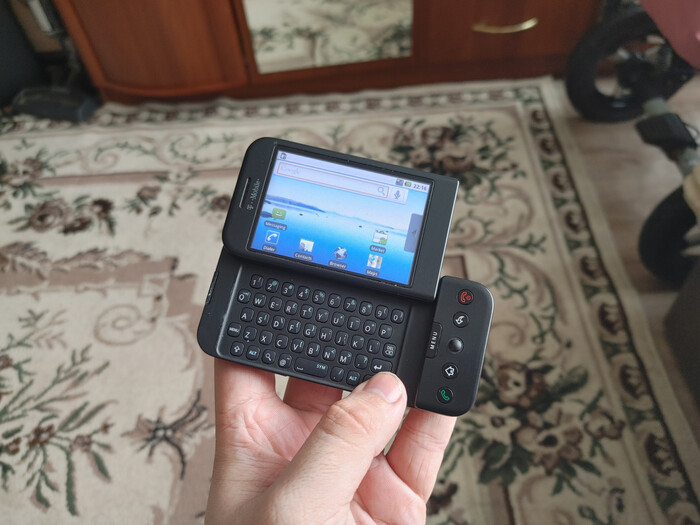

Поколение Qualcomm — 2007–2015 год. В 2007 году, HTC перешла к тяжелой артиллерии и начала использовать топовые процессоры Qualcomm, которые уделывали по производительности любые другие процессоры для смартфонов.
HTC Universal, о котором мы с вами сегодня поговорим, относится как раз к первому поколению и работает на базе процессора от Intel. Аппарат вышел в далёком 2005 году, стоил солидные 1.200$ (примерно как сейчас 2.000$ — почти в два раза дороже iPhone 17 Pro Max) и продавался аж под восемью разными названиями. Всё дело в том, что HTC вплоть до 2006'ого свой бренд не развивали, а разрабатывали устройства для продажи другими брендами под своим названием — такой подход называется ODM и используется, например, Samsung и Xiaomi для своих бюджетных смартфонов.

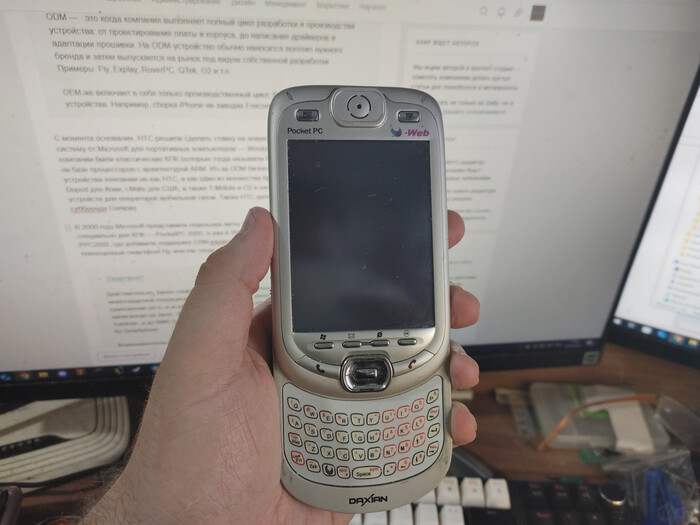

И если сейчас ODM‑устройство — это клеймо бюджетности, то в те годы об HTC так сказать было нельзя. Компания делала весьма экзотические и необычные коммуникаторы, которые работали на топовом железе, стоили кучу денег и поддавались моддингу. Самый частый апгрейд — установка кастомной и почищенной прошивки, далее усиленный аккумулятор, ну а редким (и желанным) тюнингом была установка увеличенного в два раза объёма оперативной памяти!
Об Universal я мечтал давно и смог заполучить его только сейчас — благодаря читателю Ярославу, которые занимается перевозками гаджетов из Китая. Подписчик выкупил устройство, организовал его доставку в Россию и подарил мне его — за что ему огромное спасибо... Но вот незадача, аккумулятор в устройстве был вспухший и совсем не держал заряд — так что придется его перепаковать!
❯ Разбираем
По традиции блога, наш девайс полагается разобрать и изучить что же у него находится «под капотом». В отличии от более поздних устройств от HTC, Universal разбирается относительно легко и просто: достаточно лишь снять заднюю крышку и открутить четыре винта, после чего расщелкнуть клипсы и снять заднюю часть корпуса.

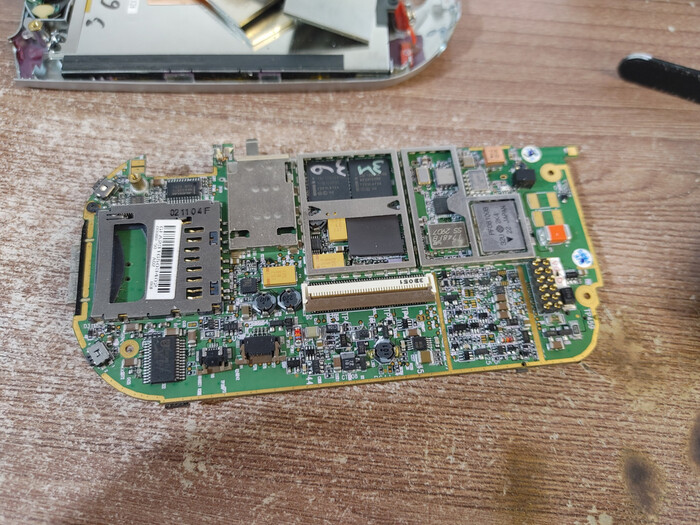

Далее нам открывается вид на материнскую плату устройства — и здесь сразу есть на что обратить внимание. Во первых, у Universal уже в 2005'ом был стереозвук — что для смартфонов тех лет было большой редкостью. Это сейчас даже в бюджетках ставят по два динамика, но в те годы это был удел исключительно флагманов.
А во вторых, в качестве межплатного шлейфа используется сразу два шлейфа из жильных проводов, прямо как в Nokia E90, Toshiba Portege G900 и большинстве ноутбуков из нулевых. Такие шлейфы страдают от износа в гораздо меньшей степени, нежели обычные плоские FPC‑варианты, поэтому HTC здесь можно выразить респект. Кроме того, такие шлейфы вполне поддаются ремонту.

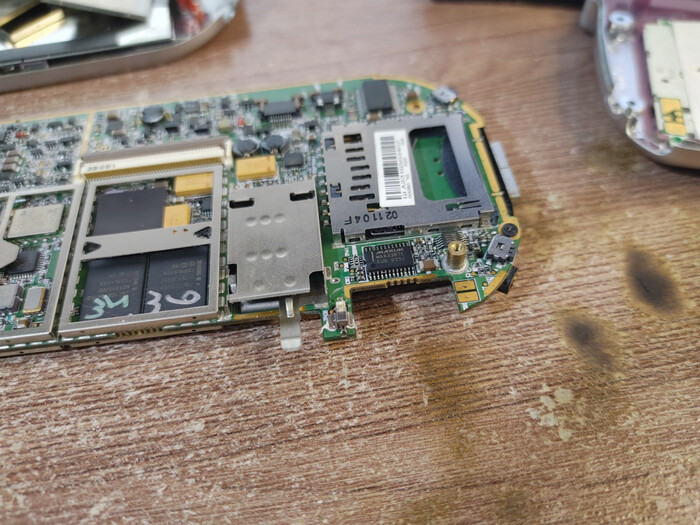

Сама плата состоит из двух частей — «периферии» вместе с RF‑частью и основных модулей. С обратной стороны скрывается периферия — можно увидеть контроллер зарядки литиевых аккумуляторов, DC‑DC преобразователи, контроллер тачскрина от Ti, а также RF‑усилитель и мелкую логику.

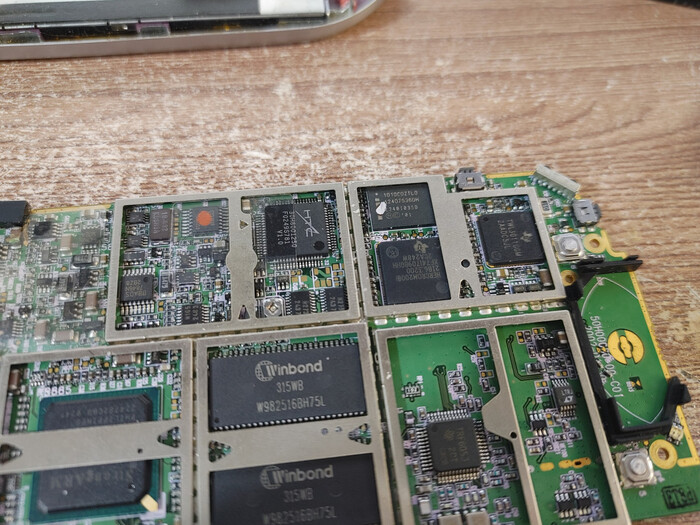

Основной сок находится с фронтальной части платы, где в первую очередь в глаза бросается модем. HTC Universal был первым коммуникатором на WM с поддержкой 3G, поэтому привычный Ti Calypso инженеры HTC заменили на Qualcomm MSM6250. По правде сказать, 6250'ый уже сам по себе был неплохим процессором и в одном чипе скрывал:
Одно ядро ARM926EJ‑S, работающее на частоте до ~180МГц и с ~16КБ кэша инструкций и ~16КБ кэша данных. Поскольку MSM6250 — это бейсбенд, он сам по себе мог быть центральным процессором обычного кнопочного телефона и в таком случае именно он выполняет задачи обработки пользовательского интерфейса, игр, приложений и тому подобное
Кастомный DSP под названием QDSP4000. Используется для кодирования и декодирования голоса, а также низкоуровневой работы с датаграммами GSM‑сети.
Видеоускоритель Defender2 3D. Да, это прямой предок современных Adreno, и да, он умел ускорять 3D‑графику уже в 2003 году. На тот момент это было очень круто и экзотично, первые массовые смартфоны с 3D‑ускорителями пошли только в 2006–2007 году (SE M600, Nokia N95 и iPhone 2G). Иронично что сам HTC Universal ускорение 3D не поддерживает.
Кучу периферии — включая контроллеры I2S, I2C, SPI, GPIO, клавиатуры и дисплеев.
Неплохо по меркам 2003'го года, да? В паре с ним стоит специальный контроллер питания только для модема — Qualcomm PM6650, а также микросхема MCP с PSRAM и NOR‑памятью неизвестного объёма Samsung K5D5657ACA‑D090.
Правее модема расположился RF‑фронтэнд RTR6250, который скрывает в себе детали реализации приёмо‑передатчика, а также усилитель RFR6200.

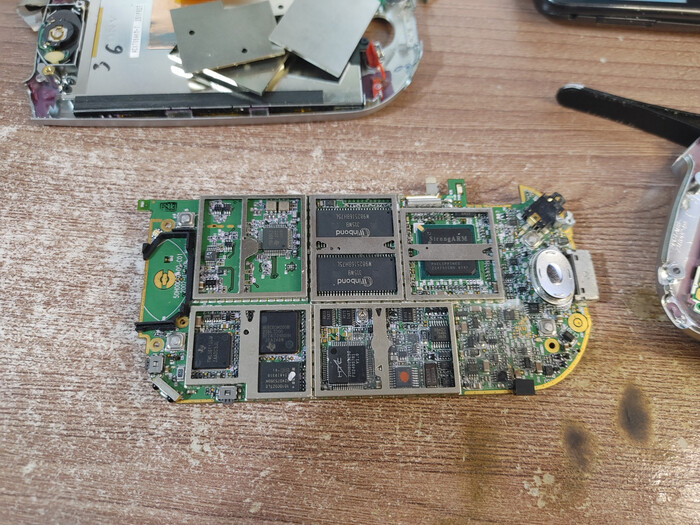

Под самым большим экраном скрывается сердце устройства — процессор Intel PXA270, который в рамках блога получил статус легендарного. Внутри него скрывается:
Одно ARMv5‑совместимое ядро, построенное на микроархитектуре Intel XScale, и способное работать на частоте до 624МГц. Помимо ARMv5, XScale также поддерживал набор инструкций Wireless MMX — то есть SIMD, а также имел 32 килобайта L1-кэша инструкций + 32 килобайта L1-кэша данных.
Возможность выполнения до 800 миллионов инструкций в секунду (MIPS) при максимальной рабочей частоте.
Контроллеры шин общего назначения: UART, I2C, SPI, USB.
Периферийные модули для управления DRAM, NAND и NOR‑памятью, а также контроллер SD‑карт.
Контроллеры клавиатуры, дисплея, ШИМ, GPIO и даже встроенный RTC...
64МБ встроенной NOR‑памяти типа StrataFlash (в PXA272)
И всё это будучи изготовленным на 180нм техпроцессе!
Круто, да? Левее процессора расположились чипы SDRAM‑памяти Infineon, объёмом по 32МБ каждый. При желании их можно легко заменить на чипы по 64МБ — и получить в сумме 128 мегабайт оперативной памяти. Также рядом расположился NAND‑чип DiskOnChip с пользовательскими данными и кастомная микросхема от HTC, предположительно выполняющая роль контроллера питания или SMC.
Чуть выше процессора можно увидеть чип Ti TNET, выполняющий роль Wi‑Fi контроллера, а рядом с ним трансивер MAX2820.
В качестве аудиокодека используется Asahi AK4641VN, подключенный к процессору через шину I2S и обеспечивающий очень даже неплохое качество звука. Флагман же!
❯ Заключение
Вот таким был HTC Universal. Девайс уж действительно вселенского масштаба и конструктивно вызывает уважение — при этом в отличии от более поздних устройств HTC у него весьма простой и адекватный обслуживаемый конструктив. В последующие годы HTC ещё раз пытались совмещать концепцию компьютера и смартфона в одном корпусе — но увы и ах, форм‑фактор не взлетел, а далее уже появился iPhone. А что вы думаете по этому поводу?
Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram‑канал «Клуб фанатов балдежа„, куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.“»
А если вы хотите что‑нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро‑компьютерами и ноутбуками. Кто знает, может героем следующейподобной статьи окажется ноутбук из 90-х?:‑)
Особенно сильно я люблю ковыряться в ноутбуках из начала 90-х. Источник
После обзоров устройства не продаются, а остаются в моей коллекции. Когда‑нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности?:)
Кстати, у меня есть GameBoy Advance SP, под который я очень хочу написать игру. Однако мой экземпляр был залит водой и кофе. Может у кого‑то есть донор с дохлой платой, откуда я смог бы взять контроллер питания? У меня AGS-101.
Пост не с нытьем, просто забавной жизненной историей. В общем многие пикабушники наверняка знают, что в своем блоге я коллекционирую ретро-гаджеты, занимаюсь их моддингом, ремонтирую и пишу под них софт. Одним из любимых моих классов устройств можно считать смартфоны на Windows Mobile - девайсы с мощными OMAP'овскими процессорами и полноценной многозадачной операционной системой, на уровне API совместимой с обычной десктопной Windows. Прям балдеж для гика :)
В рекомендациях Авито мне попалось объявление: RoverPC M5 с коробочкой за 1.000 рублей. В описании было указано что девайс в хорошем состоянии и с полным комплектом, при этом ни слова не было сказано за неисправности гаджета. Авито доставки не было, однако продавец согласился отправить девайс по предоплате (аккаунт внушал доверие):
Лапочка
По приезду я нажал кнопку включения, подумал мол девайс разряжен и пошел по своим делам, чтобы вечерком зарядить. Но когда я вернулся, какого же мое удивление было когда девайс радостно пропиликал виндовым звуком разряда аккумулятора и зажег подсветку клавиатуры... при этом картинки на дисплее не было.
Тут то я и присмотрелся что за "нюансы" были у смартфона в "хорошем состоянии". Обе боковые стороны устройства были до ужаса загрызаны отверткой: прошлый хозяин не догадался что для разборки устройства нужно снять пластиковую крышку над модулем камеры и открутить еще два винта там.
Куда засовываем инструмент любителям вскрывать корпуса отверткой?
Ну это ладно, бывает, я бы и слова не сказал если бы сам смартфон работал исправно. Всё таки устройству уже 20 лет, всякое могло произойти за это время, а с передка аппарат выглядел отлично. Вторым челленджем стала разборка устройства: абсолютно все 8 винтов, что крепят корпус, были зализаны в хлам. Пришлось с нажимом выкручивать их плоской отверткой, параллельно следя за тем, чтобы не сломать джойстик:
Ну а внутри обнаружилась и причина неработоспособности дисплея. Не сгоревший драйвер подсветки, не сломанный коннектор, а наполовину порванный шлейф. Самое обидное то, что в отличии от обычных кнопочных телефонов, в смартфонах на винде использовались дисплеи Toppoly с параллельной 16-битной RGB шиной, аналогов которой китайцы не делали из-за их сложности. Суть в том, что чипсеты для WM-коммуникаторов и смартфонов обычно не поддерживали классические 8080-матрицы, поэтому для них делали специальные кастомные дисплеи. Общение с такими дисплеями происходит не командами, как с обычными матрицами, а напрямую пикселями с стробами кадровой синхронизации, требующими жестких таймингов, которые сильно зависят от используемого контроллера... так что у этого красавца шансов найти дисплей очень мало :(
А ведь сам дисплей был в идеале. Даже пылинка не забилась - за все эти годы :( Однако у этого смартфона есть одна интересная тайна!
Дело в том, что это никакой не RoverPC M5, а отмененная Motorola из серии MPx (точный индекс неизвестен). Все MPx'ы были разработаны не самой Motorola, а китайской компанией Chi Mei Communication Systems. Примерно в 2005-2006 году, Motorola кинула CMCS и ушла делать WM-устройства сама, а китайцы решили продавать свои устройства нашим слоникам из RoverPC.
Как итог: RoverPC M1 - это отмененный Motorola MPx100. А M5 - это мотор, который увидел свет под другим брендом :)
Вот так вот :) Даже если мне предложат донора с дохлой платой и он будет не совсем ушатан по корпусу, то я ж не смогу просто свапнуть дисплей в рабочую плату, я сначала постараюсь поднять ту плату и если у меня получился - то этот наоборот останется без дисплея. Такая вот гиковская натура)))
Не знаю как для вас, а для меня скорее доброй ночи. Ведь всю ночь я занимался выполнением квеста под названием "реставрация крутейшего КПК с видеочипом Nvidia 20-летней давности"! Недавно мой подписчик подогнал мне Acer n311, у которого не работал тачскрин, который намертво зависал и порой вообще переставал включаться и на что либо реагировать. Но мы ж с вами тоже не лыком шитые и хотим дать новую жизнь старенькому, уставшему, но такому классному КПК :)
В процессе диагностики выяснилось, что эти КПК массово страдали отвалами видеочипа. Но народные умельцы не сдавались и "ремонтировали" устройства с помощью заливки суперклея под пузо вообще чипов на плате.
Снимать их - то ещё удовольствие, особенно учитывая что у меня нет нормальной вентиляции... Прям прибалдел, пока чистил домашний "компаунд" :))
Перекатал проц с гпу, девайс всё также вис... пока я не обратил внимание на Wi-Fi модуль от Samsung. Он то и оказался виновником всех проблем: при старте КПК пытается его проинициализировать. Однако таймаут в загрузчике не предусмотрен и если Wi-Fi не откликается на хэндшейк, КПК тупо виснет в ожидании ответа. Иногда модуль отвечал на инициализацию, но затем вешал драйвер вместе со всей системой в процессе работы устройства. Это погубило сотни n311'ых по всей России и до этого момента никто об истинной причине никто и не знал...
Причина смерти модуля банальна - n311'ый появился в 2005 году, аккурат к моменту полного перехода всех производств на использование бессвинцового припоя. Тогда состав ещё толком не отработали, из-за чего у многих чипов, активно выделяющих тепло (видеочипы, северные мосты, хабы и многие другие модули), деградировали крошечные шарики припоя, которые соединяли их с подложкой. Поскольку Wi-Fi здесь представляет из себя модуль на плате, которая монтируется на материнку методом поверхностного монтажа, основной кристалл Wi-Fi здесь сидит как на подложке и под компаундом, поэтому смысла пытаться его перекатать в домашних условиях нет - слишком мелкие шары.
Поэтому Wi-Fi я выпаял, правда не безвозвратно - можно поискать SDIO Wi-Fi карточку расширения взамен старого модуля. Сейчас КПК работает почти полностью, единственный момент - у него помимо Wi-Fi сдох ещё и тачскрин, а он сюда подходит с Axim X50v/X51v, так что буду заказывать и менять :)
А как только заменю - обязательно напишу большую и подробную статью с рассказом об этом уникальном устройстве во всех подробностях... и про железо поговорим, и поковыряем конфиденциальные даташиты, и посмотрим что такой КПК умел на практике и откуда в КПК видеочип от Nvidia...
