Всем доброе утро :)⁠⁠

Не знаю как для вас, а для меня скорее доброй ночи. Ведь всю ночь я занимался выполнением квеста под названием "реставрация крутейшего КПК с видеочипом Nvidia 20-летней давности"! Недавно мой подписчик подогнал мне Acer n311, у которого не работал тачскрин, который намертво зависал и порой вообще переставал включаться и на что либо реагировать. Но мы ж с вами тоже не лыком шитые и хотим дать новую жизнь старенькому, уставшему, но такому классному КПК :)

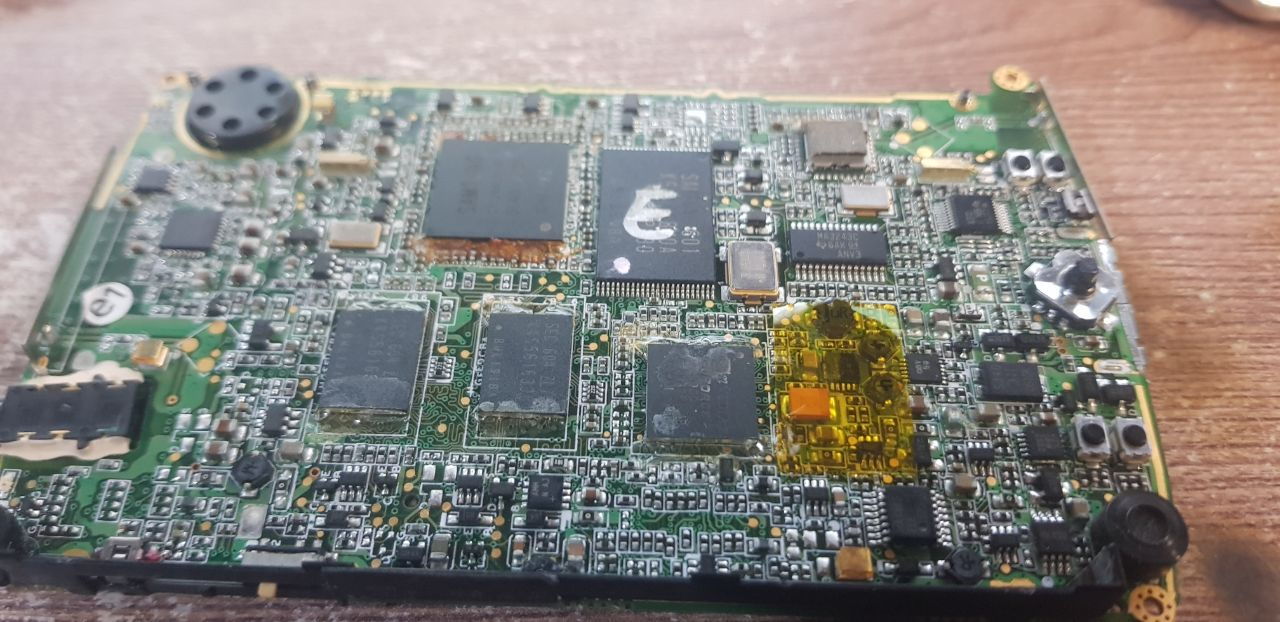

В процессе диагностики выяснилось, что эти КПК массово страдали отвалами видеочипа. Но народные умельцы не сдавались и "ремонтировали" устройства с помощью заливки суперклея под пузо вообще чипов на плате.

Снимать их - то ещё удовольствие, особенно учитывая что у меня нет нормальной вентиляции... Прям прибалдел, пока чистил домашний "компаунд" :))

Перекатал проц с гпу, девайс всё также вис... пока я не обратил внимание на Wi-Fi модуль от Samsung. Он то и оказался виновником всех проблем: при старте КПК пытается его проинициализировать. Однако таймаут в загрузчике не предусмотрен и если Wi-Fi не откликается на хэндшейк, КПК тупо виснет в ожидании ответа. Иногда модуль отвечал на инициализацию, но затем вешал драйвер вместе со всей системой в процессе работы устройства. Это погубило сотни n311'ых по всей России и до этого момента никто об истинной причине никто и не знал...

Причина смерти модуля банальна - n311'ый появился в 2005 году, аккурат к моменту полного перехода всех производств на использование бессвинцового припоя. Тогда состав ещё толком не отработали, из-за чего у многих чипов, активно выделяющих тепло (видеочипы, северные мосты, хабы и многие другие модули), деградировали крошечные шарики припоя, которые соединяли их с подложкой. Поскольку Wi-Fi здесь представляет из себя модуль на плате, которая монтируется на материнку методом поверхностного монтажа, основной кристалл Wi-Fi здесь сидит как на подложке и под компаундом, поэтому смысла пытаться его перекатать в домашних условиях нет - слишком мелкие шары.

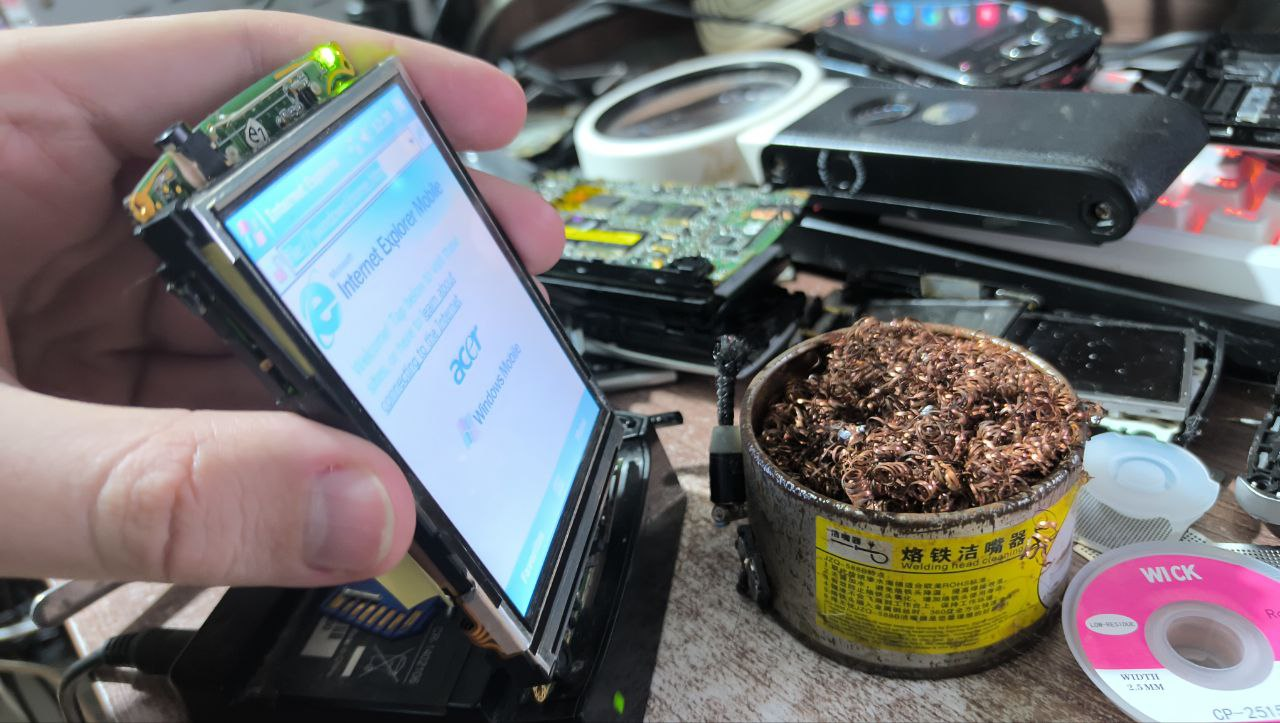

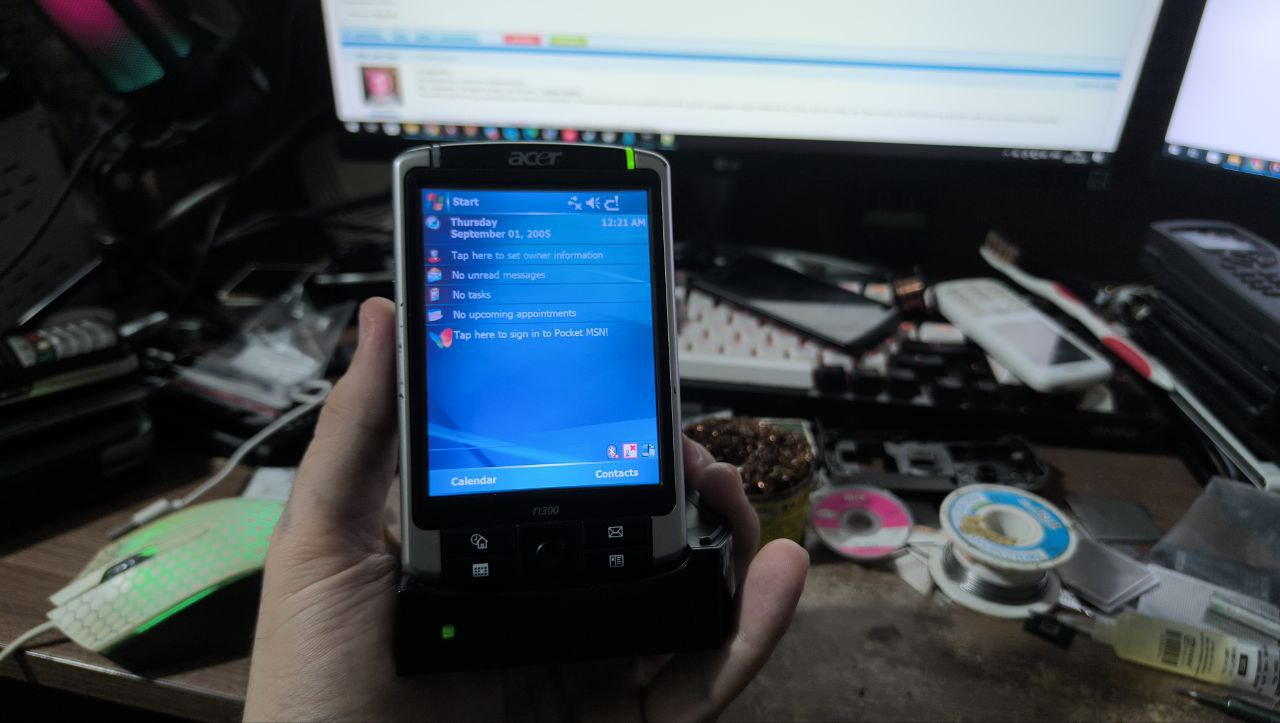

Поэтому Wi-Fi я выпаял, правда не безвозвратно - можно поискать SDIO Wi-Fi карточку расширения взамен старого модуля. Сейчас КПК работает почти полностью, единственный момент - у него помимо Wi-Fi сдох ещё и тачскрин, а он сюда подходит с Axim X50v/X51v, так что буду заказывать и менять :)

А как только заменю - обязательно напишу большую и подробную статью с рассказом об этом уникальном устройстве во всех подробностях... и про железо поговорим, и поковыряем конфиденциальные даташиты, и посмотрим что такой КПК умел на практике и откуда в КПК видеочип от Nvidia...
