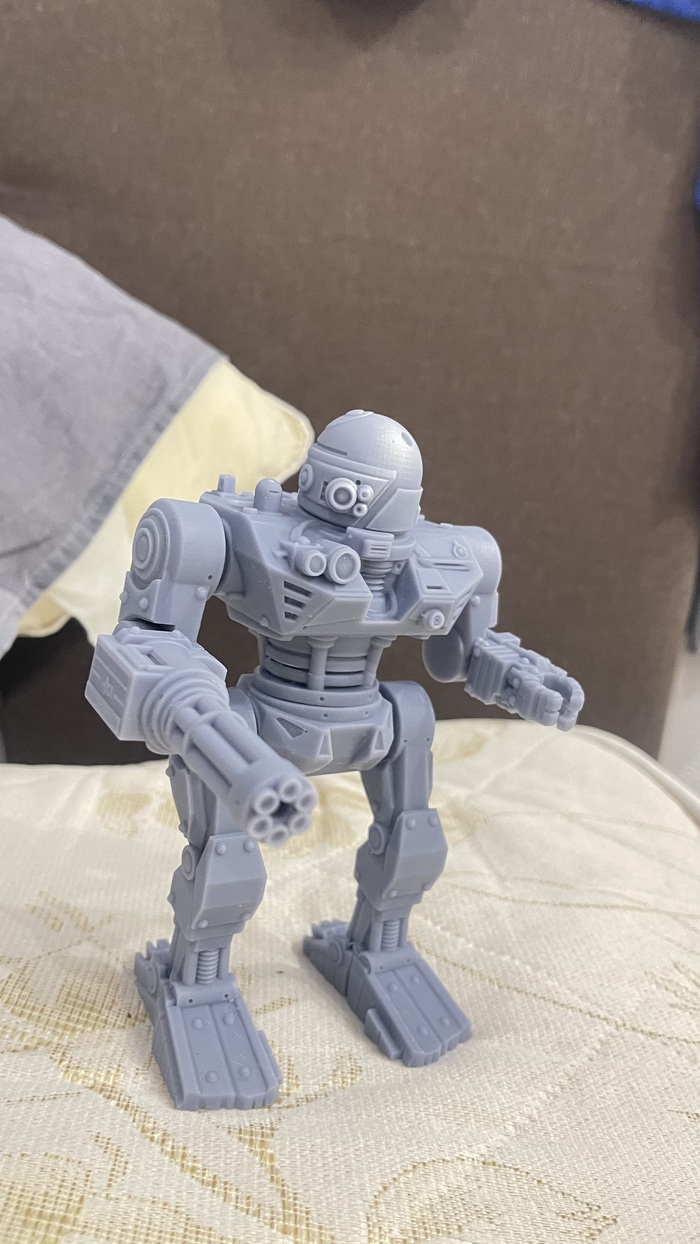

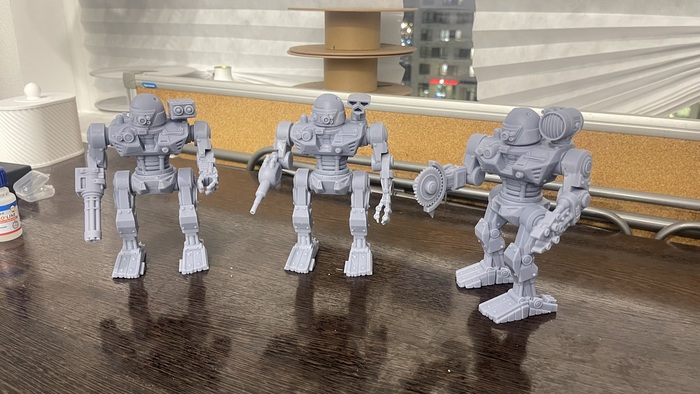

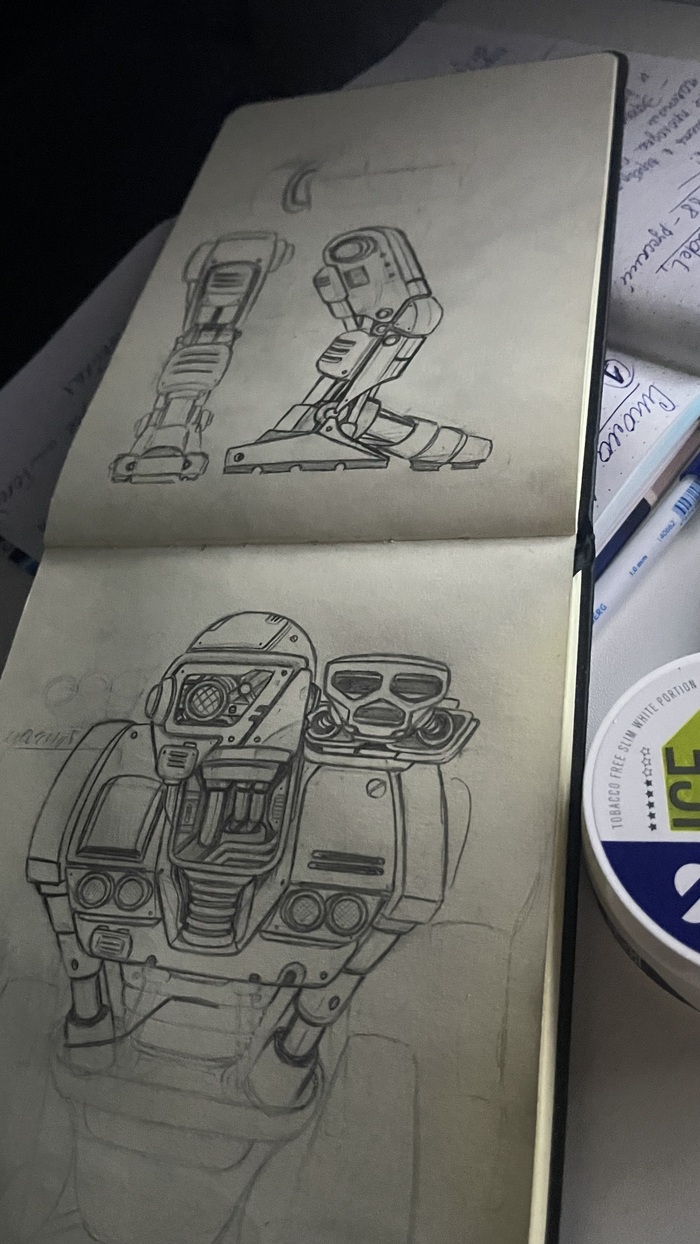

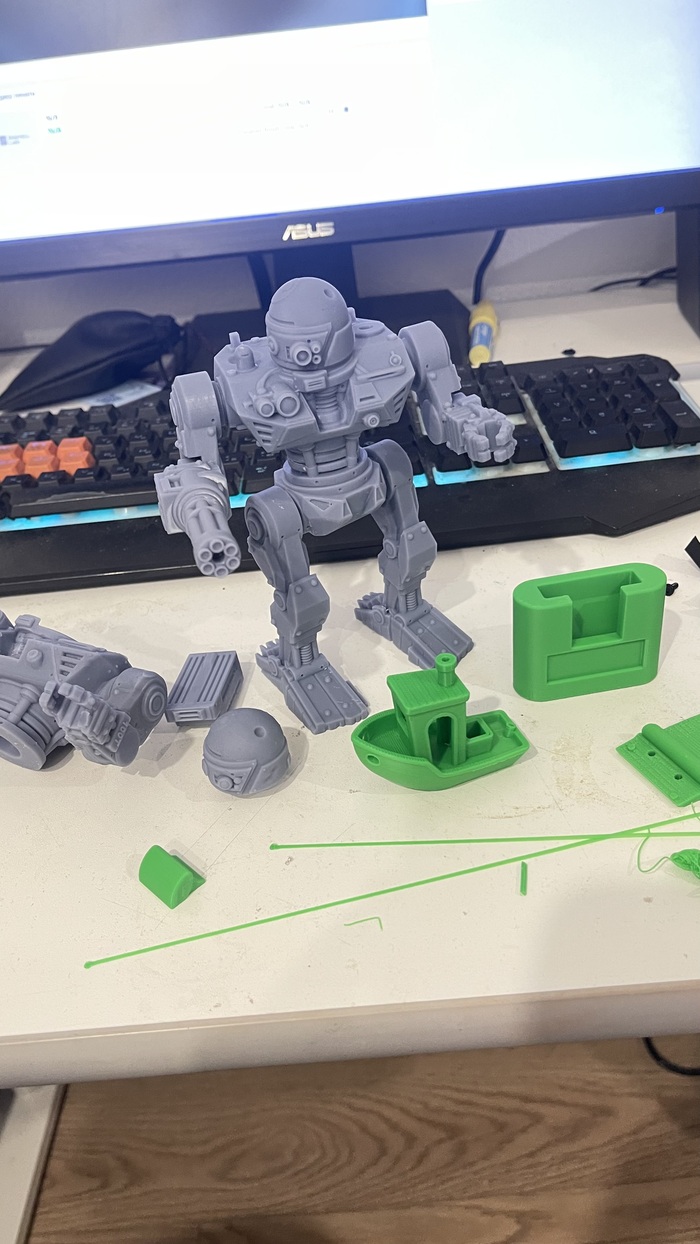

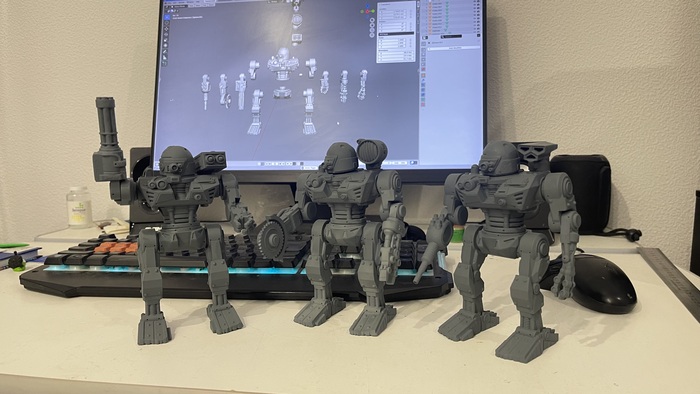

Ребят, такой вопрос:
Меня просили сделать контент с самим процессом изготовления. Подготовил видео.
Загружаю в пост, сначала показывается типа загрузки видео, потом черный квадрат и надпись "подготовка". Минуты через 2-3 просто исчезает и видос не грузится.
Шо делать в таке сЕтуаСии??
В этой статье я поделюсь тем, как использовать связку из чертежной программы (у меня это ArchiCAD) и программы для 3д моделирования (у меня это Blender) для того, чтобы создать красивую и функциональную модель, из которой можно делать любые чертежи, рендеры, или смело печатать ее в 3д.
Сперва немного про функционал. Если одну и ту же модель можно создать и в архикаде, и в блендере, то:
В архикаде:
+ гораздо проще работать с габаритами, расстояниями, толщинами, позиционировать и привязывать друг к другу элементы, там намного удобнее навигация,
- но он не оптимизирован для работы со сложными кривыми.
Подходит для создания схемы сборки, чертежей.
В блендере:
+ легко создавать формы из сложных кривых, редактировать отдельные точки, ребра и плоскости.
- труднее позиционировать элементы. И почти невозможно создать идеально ровную, с технологической точки зрения, модель.
Подходит для создания сложных 3д моделей, не требующих идеальной точности.
Соответственно, если нам важно решить все вышеупомянутые задачи, то можно построить тандем из двух таких программ. 👇
Не переносите готовую модель из блендера.
Если начинать моделировать сразу в блендере, то можно сильно затруднить себе дальнейшую работу с созданием чертежей и схем. Такая модель может импортироваться в архикад как:
Морф. Это сделает ее очень тяжелой. Вероятнее всего, работа программы серьезно замедлится.
Объект. Программа будет работать немного быстрее, но эту модель сложно будет переместить на определенное расстояние, выставить размеры.
2. Сделайте в архикаде основу модели
Гораздо легче начинать моделирование сразу в программе для черчения, с дальнейшим импортом в блендер.
Для начала создаем отдельный макет, на который переносим развертки всех деталей, для которых нужно сделать декор. Сохраняем этот макет в dxf.
Открываем наш dxf файл в векторном редакторе. Там можно сделать чертеж будущего декора. Кстати, р том, как легко сделать идеальные рабочие кривые в Corel draw, я писала в предыдущей статье. Сразу объедините те кривые, которые будут представлять из себя один рабочий элемент. Теперь сохраняем это все в формате svg.
Всю нашу 3д модель из архикада тоже сохраняем. Формат выбирайте в зависимости от целей.
Если, в дальнейшем, вам нужна будет 3д печать модели, то сохраните ее в формате stl. Главное, не забудьте при импорте в блендер поставить галочку на facet normals, чтобы полигоны у модели были ровными.
Если вам нужен будет рендер модели, то сохраните ее в формате dae. Этот формат может сломать топологию вашей модели (что не страшно, если мы ее не печатаем), зато хорошо сохранит ее внешний вид и перенесет все материалы.
3. Доработайте в блендере декор
Тут у нас будут происходит основные декоративные работы.
Импортируйте ваш SVG файл, сделайте ему extrude. Конвертируйте его в меш (object -> convert to -> mesh). Удалите лишние точки и ребра в edit mode (a -> m -> distance, x -> limited dissolve).
Теперь, когда мы убрали лишнее, отдельные плоскости легче редактировать. Например, поворачивать их или наносить фаску (Ctrl+b). Про остальные самые полезные кнопки в Blender я писала в предыдущей статье.
Наш файл для дальнейшей работы готов. Импортируем его так же: для печати - в stl, для рендера рекомендую dae.
4. Если нужен детальный чертеж, используйте dxf
Ну а если мелкие детали или текстуры нужно показать на самом чертеже, который вы строите через архикад, то можно просто перенести туда кривые из векторного редактора. Для этого лучше всего подойдет формат dxf. Убедитесь, что в параметрах трансляции dxf в архикаде у вас стоит "для дальнейшего редактирования". Тогда кривые из векторной программы превратятся в штриховку архикада и можно спокойно с ними работать, как с элементом чертежа.
На этом, пожалуй, все. В следующий раз я опишу подробнее процесс создания из кривых в Blender объемных и интересных моделей.
А если эта статья была для вас полезна, то можете поддержать меня лайком и подпиской на мои соцсети!
Как я понял, майнкрафт зашёл далеко не всем. Поэтому, попробую закинуть что-то более традиционное в плане искусства.
Сцена с лампочками, моделлинг в Fusion 360, рендер в Cycles (стандартный движок для рендера в Blender), сетап сцены там же.
Работа простенькая, делал в районе двух часов, получилось... А вот тут уже жду комментов.
Всем привет, хочу представить вам свою новую работу — магазин Magpul PMAG30 Gen M3.
В процессе работы я старался улучшить как общий вид текстур, так и отдельные акценты на карте непрозрачности.
Проект доступен в двух версиях: пустой и с патронами.
Для проекта я так же использовал бельгийские патроны 5,56 мм x 45 мм Ball SS109/M855 с пулей весом 62 гран.
Больше рендеров, вся техническая и дополнительная информация на артстанции:
Сперва, я писала эту памятку для себя, чтобы не забыть. Но, кому-то тоже может пригодиться. Здесь я собрала самые важные и часто используемые горячие клавиши, команды, аддоны в программе blender.
Точки привязки - кнопка с магнитиком в центре верха 3д окна. Чаще используется Snap to -> Vertex.
Статистика - меню Viewport Overlays (два кружочка в правом верху 3д окна) -> Statistics
Показать положение граней (синий цвет - грань повернута наружу, красный - внутрь. Нужно иногда) - меню Viewport Overlays -> Face Orientation
Tab - перемещение Object mode - edit mode
Цифры на боковой панели - переключение между видами сцены
Цифра+ctrl - вид с противоположной стороны
N - показать панель с аддонами
G -> X/Y/Z - перемещение
R -> X/Y/Z - вращение
S -> X/Y/Z - масштабирование
A - выделить все
L - выделить все связанные элементы
X - удаление
C - кисть для выделения
J - объединить детали
F - зашить точки или ребра
K - Инструмент Нож
Ctrl+A - применить
Ctrl+B - нанести фаску на выделенные части
Ctrl+R - создать кольцо ребер вокруг объекта
Alt+N - перевернуть грань
Home - выровнять вид сцены
ПКМ -> Shade smooth by angle - сглаживание освещения у граней до заданного угла
Edit mode -> Выделение -> Shift+S -> Cursor to selected -> Object mode -> ПКМ -> Set origin -> Origin to 3D cursor - позиционирование относительно выделенного места
M -> Merge by -> Distance - схлопывание граней, меньше указанной дистанции
P -> Selection - создать новый объект из выборки
X -> Limited disolve - удалить лишние грани на одной плоскости
Ctrl+P -> Object (Keep Transform) - перемещение нескольких элементов за родительским объектом
Alt+p -> Clear and keep transformation - отсоединение объекта от родительского
Alt+N -> Flip - перевернуть грань
Alt+N -> Recalculate Outside - перевернуть все грани так, чтобы они смотрели наружу
Boolean - совершение булевых операций (difference - вычитание из сетки, union - создание общей сетки, intersect - оставляет только пересечение)
Solidify - утолщение
Bevel - нанесение фаски на объект
Subdivision surface - сглаживание полигонов
Mirror - зеркальное отражение
3D print toolbox - помогает адаптировать модель для 3д печати и ищет ошибки, которые могут быть важны при работе слайсера и принтера
Bool tool - быстрое совершение булевых операций
Продолжаю серию постов про создание фигурки Макимы из Chainsaw Man.
В первом посте я показывал несколько вариантов позы и спрашивал мнение. В итоге остановился на второй – ее упомянули в комментах больше всего (целых 2 раза)
Сейчас модель уже полностью готова, поэтому можно показать финальные рендеры.
На этом этап моделирования можно считать завершенным.
Следующий шаг – печать прототипа на 3D-принтере и проверка, как все выглядит уже в физическом виде.
Если все получится, дальше будет сборка и покраска.
Продолжение покажу в следующих постах.
