Первая часть, вторая, третья.

Далее, я продолжил улучшения, фото комплекса из тепловой пушки и парогенератора с выходом вверху:

Мощность парогенератора была сначала 3 кВт, что было маловато, парогенератор, по сути, постоянно работал при парении. Увеличил его мощность до 4,5 кВт, что улучшило стабильность кондиций, но чаще стало вызывать взрывное кипение, когда накипь в воде накапливается, а сливать забываешь, тем более что это нужно было делать вручную. Стал направлять жар из пушки вниз, что улучшило качество жара, позволило создавать большее облако, в которое накачивается энергия для парения.

Далее, разработал и сделал парогенератор автомат, с поддержкой уровня воды и управляемым на пульте управления сливом воды.

Фото комплекса с новым парогенератором:

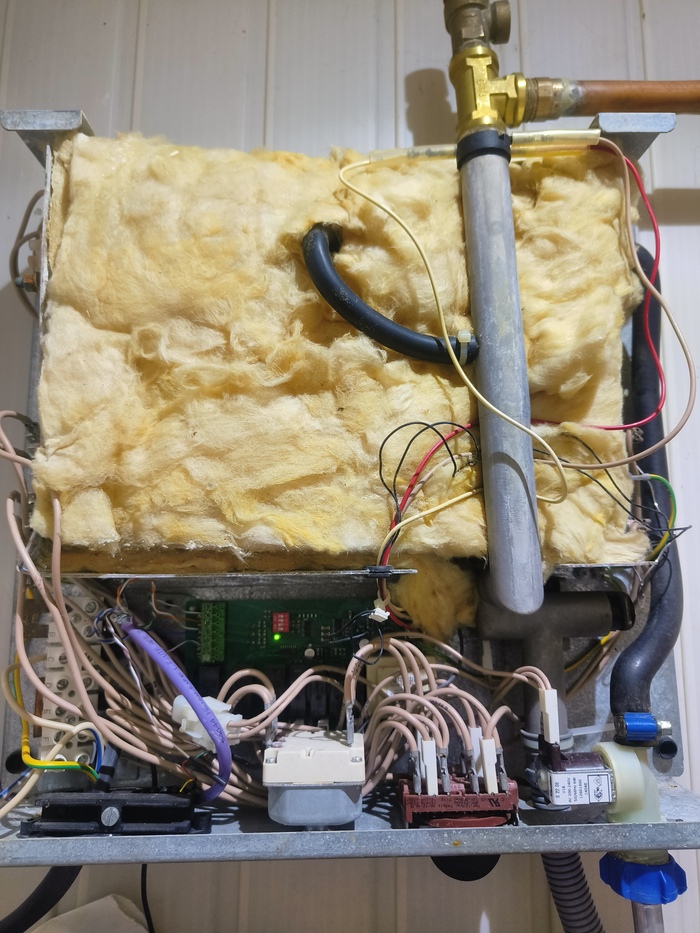

Фото внутренности этого парогенератора, мощность его, кстати, уже 6 кВт:

По мощности парогенератора. Особенно когда поставил (до того даже контроллер инкубатора втыкал:) ) в управление Ардуино, в контроллер ввел адаптер флешки. И так-то замечал, что пара не всегда хватает, точка росы нет нет, да проваливалась чутка, но с флешкой, как на логгере, все записывал и стало понятно, что парогенератор при парении почти всегда работает на 100% мощности. И на графиках видно, что и при этом провал влажности происходит. Особенно если разом париться двум полноразмерным мужикам:).

Вот ведь, инерция сознания! Тепловую пушку забубенил на все деньги, а парогенерация на подсосе… И ведь у всех так! Вообще практически у всех! Мдаааа. Но в любом случае, у меня уже был жар, стабильный жар, который я уже с тех пор нигде не встречал. Нерукотворный жар, я имею в виду:), без подчинения ковшикам и прочему…

В процессе, я очень много задумывался, как назвать такой комплекс, если доведется его на рынок когда-нибудь выводить. Долго думал, реально долго, неделю, две, три, пока не осенило! Можно сказать, торкнуло! Бывало у вас такое, друзья? Кайфовое же это чувство!

Замечал после парений, когда особенно как-то все сходилось и в поддержании кондиций, и в самочувствии, что бывало после бани возникал необычный прилив сил, как бы «драйв» какой-то получал от этого.

А баня – это терма и в какой то момент в голове сложилось! «Термадрайв»! Как вам такое?:)

Ну и уже памятуя о защите интеллектуальной собственности, начал процесс регистрации такой торговой марки, несмотря на отсутствие избытка средств. Трех сыновей все-таки вырастил, да жена любимая не противилась и не противится такому хобби, не говоря уже о том, что ей не приходится скакать с полка закрывать и открывать заслонку в печке:). Разве что пришлось и юрлицо еще для этого регистрировать и содержать… Да регать всякое, типа телеграм-канала (седьмого апреля 2023 года, как время то летит!) и прочих ВК.

Так, как все равно время от времени происходило взрывное кипение и кипяток выплескивало из-под потолка:), придумал парораспределитель (а еще думал пар слегка охлаждать, но не вышло:) ) с запарником для трав, его фото:

Все это поставил в одну коммерческую парную для исследований, которые показали любопытные выводы, о чем расскажу при случае.

А раз поставил свой комплекс в другую баню, надо новый создавать! Да чтобы больше походил на то, что можно продавать:). Тем более, что уже придумал, как еще больше все улучшить, особенно в плане максимизации скорости достижения и поддержания кондиций в парной при активном парении. Да и смотрелось что бы классно. И сделал такой вот комплект, его фото:

Как вам? Слева направо – вентиляторная станция, тепловая пушка 12 кВт (выход жара через жалюзи вниз направлен), парогенератор 12 кВт, над ним парораспределитель с большим запарником и возможностью вывода пара вниз от парораспределителя, козырек виден отливной над парогенератором. Фото сделаны в декабре 2024, за полгода год до этого устроил ррреволюцию!

Я придумал казалось бы лежащее на поверхности - распределение энергии между двумя равными по потреблению генераторами, чтобы потреблять из сети столько же, сколько мощность одного генератора. А не удвоенную мощность, 24 кВт – шутка ли? Это как бы прямо овердохрена, да и обычно то на домохозяйство выделяется 15 кВт…

Хотя и 12 кВт, по сути, случайно вышло, просто использовал два ТЭНа, как в первом автоматизированном парогенераторе, а в пушке шесть двухкиловаттных ТЭНов, как сначала использовал. Будь что удобное на 15 кВт, использовал бы это. А так запас задал ощутимый, ну а прогреется парная за 30 минут, или за 20, уже не такая разница, чтобы заморачиваться какие то другие ТЭНы использовать.

Фото панели управления/измерения (разработка/заказ пленочного шильда отдельная история):

Как вам дизайн, друзья? Светодиодные матрицы необходимо было использовать. Так как в бане жарко, внезапно:). А в предбаннике холодно, ЖК панель зимой точно замерзнет, а со всеми этими делами как то не до стройки утепленных предбанников, знаете ли:).

Фото общего вида измерительной панели:

По центру виден воздухозаборник измерителя, защищенного от всего лишнего, через который воздух из парной всасывается вентилятором, что находится под полком. А сверху виден выход воздуха, через который происходит перемешивание облака в парной. Вентилятор под полком засасывает основное количество воздуха с уровня пола и подает под потолок. Тем самым облако с запасаемой в нем энергией пара и тепла дополнительно увеличивается.

Фото панели управления в предбаннике:

Для таких панелей заказал разработку платы, которую мне спроектировали еще и с ошибками:)

Фото платы панели управления:

Фото преодоления ошибок:

Почему-то плата получилась четырехслойная (!), впоследствии уже мой средний сын ее перепроектировал (подрос к этому времени:) ) в двухслойную, с внесением новых изменений. После переделок оно заработало! Фото работающей панели управления:

Остальные платы, пока паял на макетке (с детства любимое занятие:) ), плата парогенератора:

Плата в тепловой пушке:

Плата в силовом шкафу и собственно силовой шкаф, распаивать (а после и разводить в Альтиуме) его тоже интересное занятие:), фото внутренностей силового шкафа:

И эти платы как сделал, так и работают без проблем. И в парной и в неотапливаемом предбаннике, хорошая проверка, не так ли? Как говорят, «ресурсные испытания» пройдены успешно! Мало того, УЗО стоит на 30 мА. И никаких ложных срабатываний!

Программы для всех контроллеров писали со средним сыном, благо быстро он в тему врубился, прям очень быстро! Связь по вайфаю, да в Arduino IDE для ESP32 - его рук дело. Как и многое другое. Управление мощностями я сам придумывал.

Идея о распределении электроэнергии показалась мне очень многообещающей, да, впрочем, я в этом и не ошибся и просадок влажности при парении сейчас уже нет совсем. И начал переговоры с патентным поверенным, которому еще долго все это пытался объяснить, да представлять варианты заявки, что потом и вылилось в подачу заявки 27.03.2025. По глупости сначала в ТГ канале об этой теме рассказал, друзьям разослал:), потом по глупости это убрал, думал что раскрытие темы может помешать патентовать (нет, не мешает это, сейчас то я это знаю)…

Подал я заявку и начал разрабатывать вместе с сыном же (он еще к ЕГЭ готовился параллельно:). Сдал на 251 балл!) платы на весь комплекс, не предлагать же к продаже спаянные на коленке (хотя и работающие уже больше года) платы, как-то несерьезно это. Радиоэлектроникой с детства интересовался, платы рейсфедером рисовал, травил, паял… Сознавайтесь, кто еще рейсфедером так делал?:)

А тут проектировать в мощной среде, многое узнать надо, то да се, интересное дело! Спроектировали, заказали (закупка радиоэлементов, ууууу:) ), паял уже полностью сам, что тоже отдельная сфера деятельности, с кучей своих нюансов (сам уже фигею от объемов проделанной работы:), причем это же все свободное от основной работы время!), фото комплекта готовых к отладке плат:

Так же и переписка пошла с роспатентом, не захотели они сразу патентовать, стали вопросы задавать, какие-то патенты показывать, якобы уже имеющиеся на сходную тему… Ответил на один запрос, потом приходит второй запрос, патентовать то разрешают, но предлагаемый ими независимый пункт формулы меня не устраивал (все какое то «перераспределение» навеливали), да на упоминание ими других патентов надо было что-то отвечать… Контора в общем пишет.

И вот занимаюсь я этим делом неспешно, нанять то спецов и вложиться серьезно у себя и денег особо нет, а искать инвесторов все как-то некогда, еще ведь и на работе работать надо, да на семью деньги не забывать выделять:), занимаюсь, занимаюсь и тут бац!!!!! Давний друг есть у меня, он много где общается по банным темам и сведущий в новейшей банной повестке. Так вот, под новый год он кааааак хряснул меня новостью, ровно как пыльным мешком по башке! Мол запатентовали твою идею распределения мощностей в печке!

Всё, приплыли!

Инфаркт микарда! Как говаривал известно кто в известной озвучке «Властелина колец» :)

Вот тебе батя и новый год!!!

Мдаааа….

Возвращаясь немного ранее, общаясь на форумхаусе нашел единомышленников, про одного рассказал и мы до сих пор поддерживаем дружеские отношения, все надеюсь с ним посотрудничать в дальнейшем, симфонии банных ощущений попридумывать, Серега Призон привет!:). А другой….

Он мне как то мне сказал, так автоматизируй это! :) Что я и сделал на ардуинке сначала. И мы много с ним общались, обсуждали темы и автоматизации и много чего прочего. Почти всегда расходясь в конкретных примерах реализации. К примеру, я сразу начал использовать ПИД регулирование, что при должной настройке, чему я тоже научился по ходу дела, идеальнейшая штука!

Я добивался поддержания температуры точки росы в допуске в размере половины процента!!! Причем не заморачиваясь ступенями мощности генераторов, что он до сих пор делает зачем-то и по крайней мере, когда общались, ПИД регуляторы он не использовал, с его слов, всячески отбрыкиваясь от этой идеи. И потом, зачем задумываться, сколько мощности нужно в какие-то моменты эксплуатации парной?

И парные разные и люди, их эксплуатирующие… Я вот считаю и доказал это себе и моим гостям, что всегда нужен максимум, а уж программа сама высчитает, какую мощность нужно в данный момент. И уж тем более, с чего я буду решать за возможного клиента, какая ему мощность достаточна? Да допросы устраивать, как устроена его парная, с целью минимизации мощности системы? Используем всю доступную мощность и вся недолга! А уж результат будет зависеть от утепления и пароизоляции помещения, что дело хозяйское.

Вообще вопрос философский, мы в баню ходим зачем? Экономить копейки на электричестве? Тратить время на ковшики и поддачи воды? Нет! Самое главное – получение кайфа от парной. Кайфа! Удовольствий от парения, от прогрева! Помогут этому мысли о том, что ты затратил на день парения не 200 рублей на всю семью, а 30 рублей? Помогут этому траты времени на лишнюю суету, на ковшиковое рабство?

Точно нет! Говорю о мощностях пушки и парогенератора, а мне в ответ говорилось что то типа «да зачем на парогенератор 12 кВт? Да и шести хватит за глаза! Да каменку дополнительную поставить для поддач» Как будто эту каменку не надо греть… Я слыхал от друга, что этот товарищ с одним из производителей печей начал сотрудничать, но не придал большого значения этому… Заявка то мной уже подана, да и знал его настрой и подход к автоматизации и не расценивал его, как возможного конкурента. Что еще и мешало его позвать вместе что-то делать, раз так упирался в очевидных проблемных местах…

И после всего этого известие о патентовании «перераспределения мощности» было для меня как гром среди ясного неба!

Вообще распределение (уж не патентовали ли они перераспределение мощности? Вот ведь смеху то будет, это ведь вообще в печке электрической невозможно. Как это, сначала распределить мощность на тэны, а потом ее разве можно как-то взад взять и перераспределить? :) ) в своем пределе по моему мнению таки и нужно для предельной скорости реакции системы на восполнение тепла и влаги, уходящих при парении. Что подразумевает максимум потребления энергии из сети.

Я рассуждаю просто, идеальная система та, которая не требует от меня никаких действий, а сама все делает. Так ведь? А как максимизировать потребление из сети? Да сделать каждый генератор равным входной мощности, которую решил выдать на баню! А вообще, чего мелочиться, дом делаем поумнее, и уж его токоизмерение подскажет, сколько можно выдать на баню. Пускай оно само там считает! Вообще до копейки всю мощность можно дать на парную, не беспокоясь о срабатывании вводного автомата при включении какого нибудь чайника или еще чего.

И как это работает? Пока греем парную, вся мощность идет на ея нагрев. Когда нагрето, можно включать парогенератор опять таки на всю мощность, при том, что теплогенератор и сам нагрет и вентилятор из него выдаст тепла, если потребуется. В общем, практика показывает, если нормально программу расписать – результат неописуемый! И никаких лишних телодвижений в парной! Всё только чистый кайф!

А тут вроде двинулись в этом направлении, но зачем то каменки и прочее оставляют. Вот нафига делать такую автоматику, которой еще требуются поддачи? Я вот этого не понимаю. Кнопки в процессе какие то жать, сделать робота и стать его придатком… Совершенно это не нужно, когда система может все компенсировать. Вообще не нужно. Сам когда-то думал и прописывал в программе возможные профили температуры и температуры точки росы. Думал, что будет нужно повышение и того и другого в процессе парения.

Вот ведь привычка – страшная сила! Смотрим на всех производителей печей, за редчайшим и дорогущщим исключением, что только ни делают, чтобы заставить людей тратить время на поддачи:). И когда нет возможности ощутить, что такое это качественное поддержание кондиций максимально близко к краю, за которым идут уже болевые ощущения, не достигая их, так ведь и будешь думать, что лучше не бывает, да нужны какие то поддачи…

Вот они и стали внедрять дополнительные кнопки поддач, каменки в автоматику… Тогда как я, заходя в парную и на нажатия кнопок время не трачу! Еще и оказалось, что на одной и той же температуре, и на одной и той же температуре точки росы ощущения всё время парения изменяются! Так это зашибись, что просто лень улучшать и так максимальный кайф.

Ну реально, просто не нужно ничего больше! Кроме следующего захода с большей температурой и ТТР! :) Даже настройки никуда менять не хочется! Для всех заходов я нашел пять ступеней настроек, каждая из которых максимальна для каждого захода. Реально, во вторую ступень без разогрева заходить и париться комфортно не получится, будет неприятно. А по порядку – пять ступеней наслаждения без разрывов (отдых тоже считается:) )! А у них – и автоматика и жмите кнопки, и лейте воду на камни!

И вот я в полном охирении сижу и думаю, ну что же, хотя бы для себя сделал то, что стоит очень дорого и ни у кого и близко такого нет и близко не то, а что предлагают – просто переходная штука, очередной шаг к идеалу, которым мне и делиться с другими, предлагая эти комплексы, уже и не получится блин, запатентовано же!

Ручонки опустились у меня, но дай думаю посмотрю, что запатентовали то? Да и «перераспределение» меня смущало, тем более что экспертиза и мне пыталась его продвинуть в независимую формулу… Глядь, а патента то опубликованного нет еще! Такс… Думаю им дали только положительное решение о выдаче патента и тут я призадумался…

Я-то переписку веду какое-то время уже, а ну, как эти заявители вдруг поумнее меня будут (ну хоть в написании заявок:) ), да написали заявку так, что им сразу выдали положительное решение? Ну или через одну итерацию вопрос ответ:)? А у меня то уже третья пошла!!!!! И вот, надеясь, что они умнее меня (пришлось на это надеяться, да:) ), да еще и долгие новогодние каникулы позволяли, я собрался и засел за ответ экспертизе…

Разобрал все патенты, что экспертиза мне предъявляла, как якобы одинаковые с моей заявкой до смешения и с конкретными ссылками на описание все претензии опроверг. Написал про распределение и «перераспределение» так, чтобы уж любой понял, в общем и формулу вроде более понятную прописал и все обосновал со всех сторон и подал это все в экспертизу. И стал ждать.

И вы немножко, ну совсем немножко подождите следующей серии:). Как вам история, а?:) Достойна вашей поддержки?
