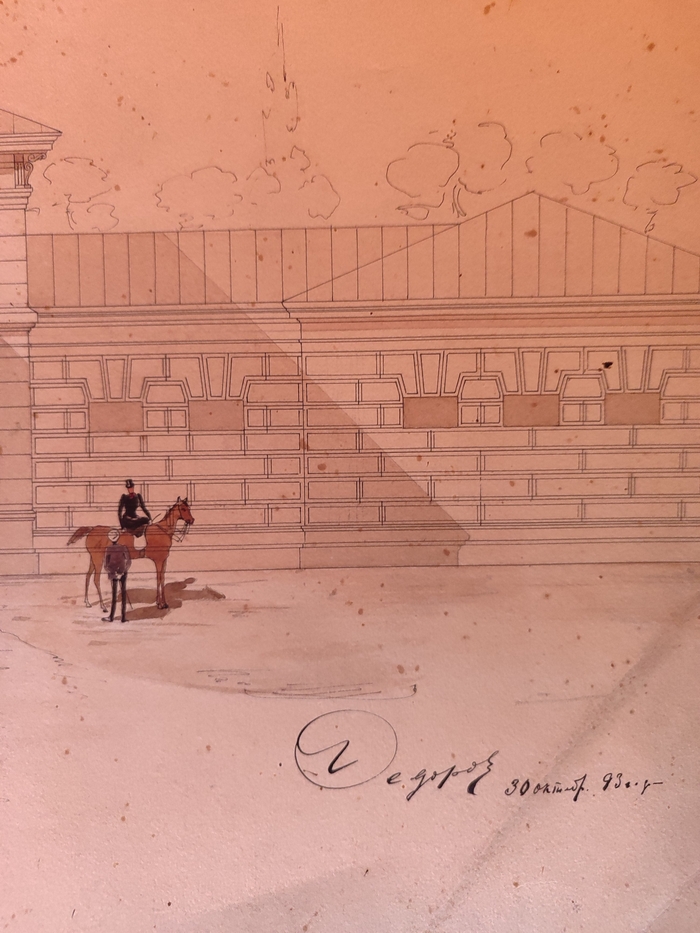

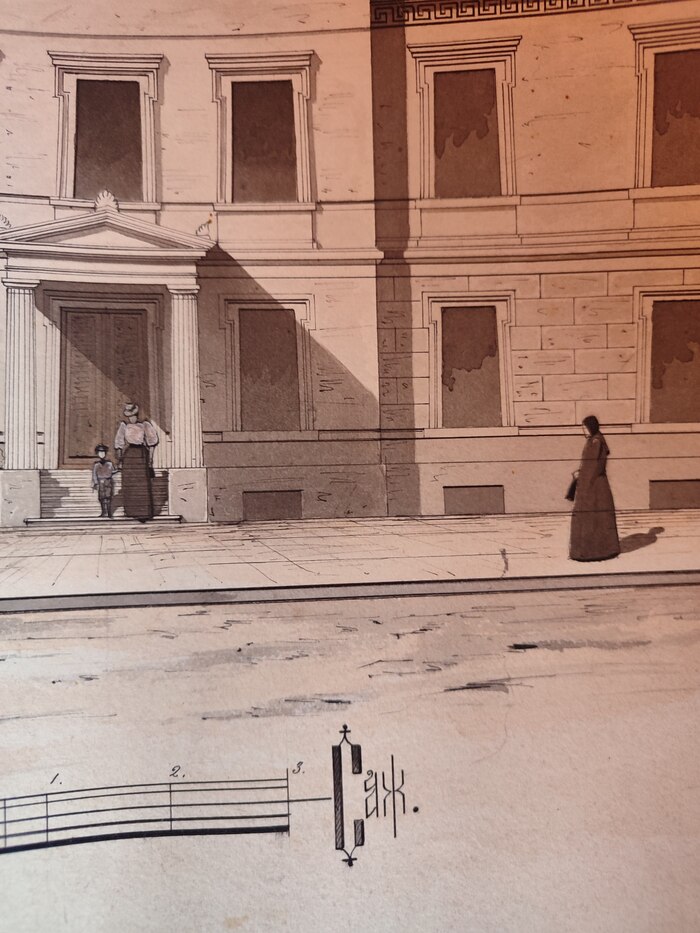

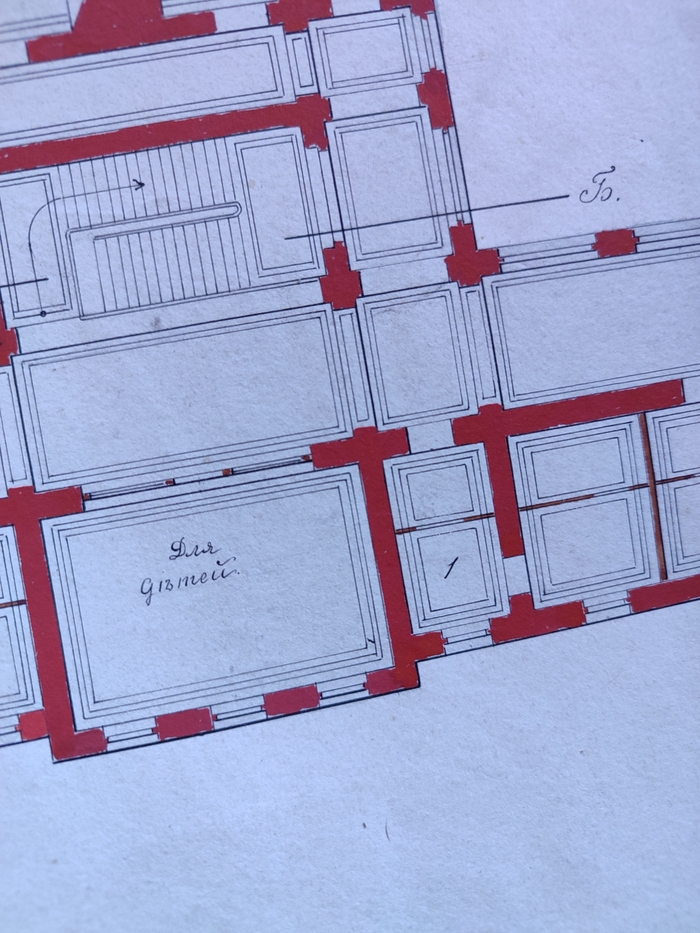

Пару лет назад я, гуляя с собакой зимним вечером, обнаружила у мусорных баков кучу свертков, покрытых пылью и паутиной. Любопытство моими руками приволокло свёртки домой, где при тщательном досмотре, они оказались небрежно сорванными откуда-то набросками и полноценными архитектурными эскизами, датированными концом 19, началом 20 века. С вот такой вот подписью автора

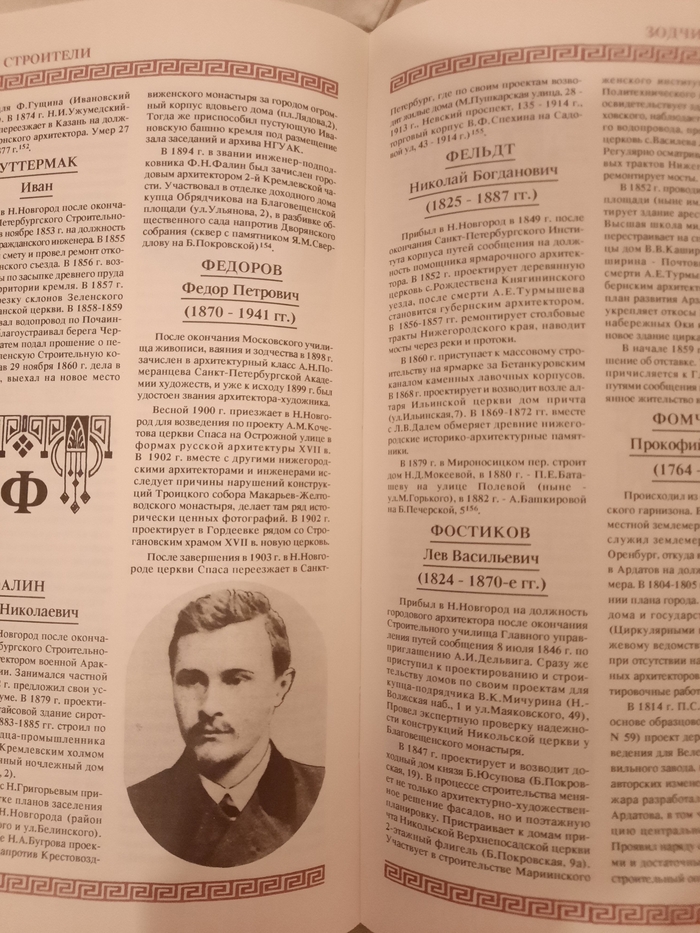

В ходе ожесточённого серфинга в интернете нашелся и он сам. И даже его могила

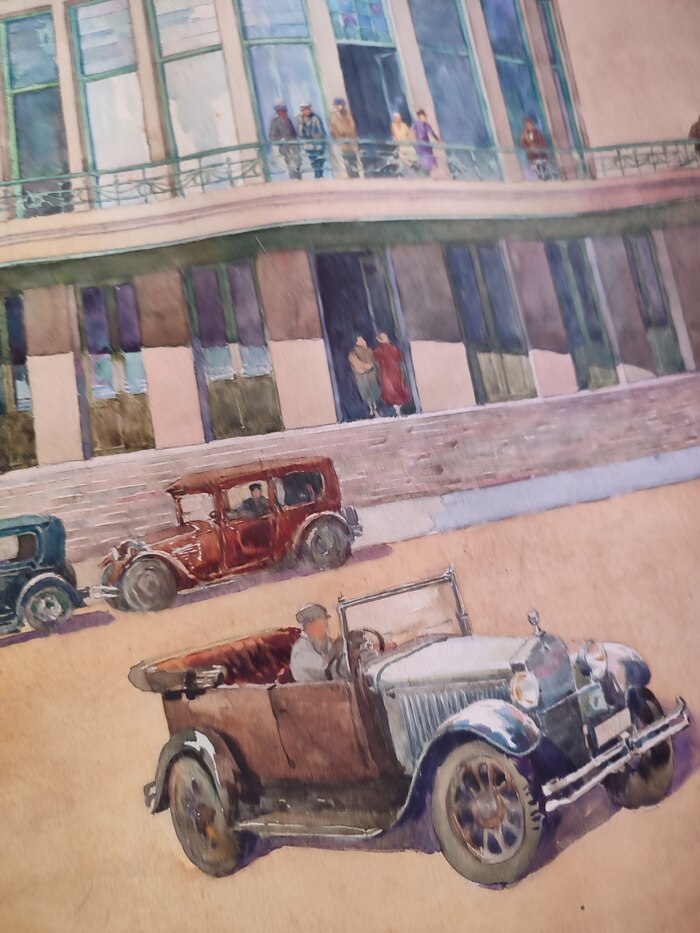

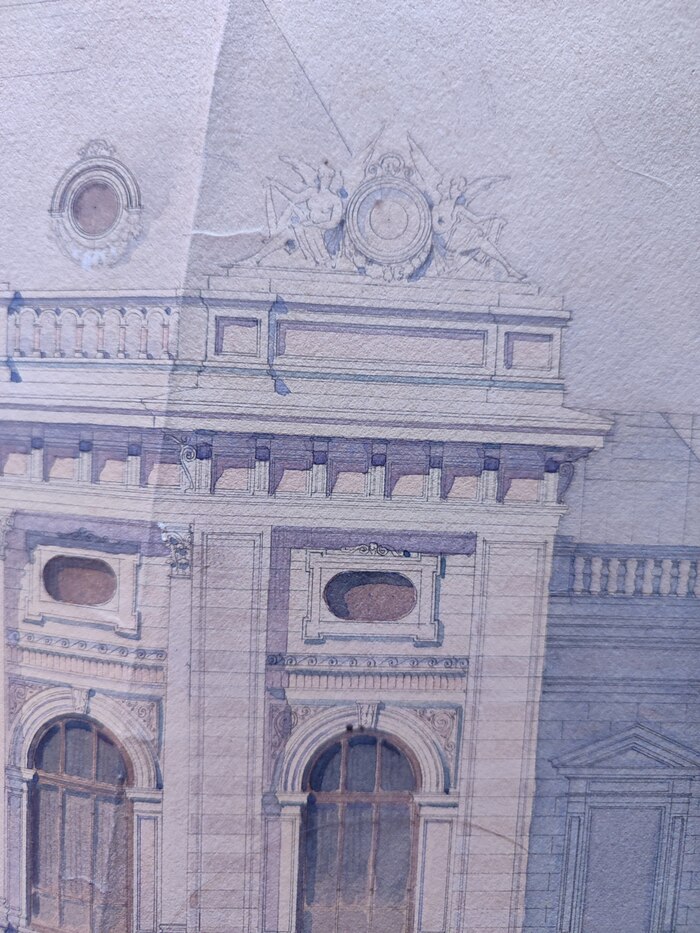

Ниже фрагменты масштабных его полотен, если интересно:

Вот это особенно интересный конкурсный проект дома культуры на Васильевском (реализовал его в итоге архитектор Троцкий)

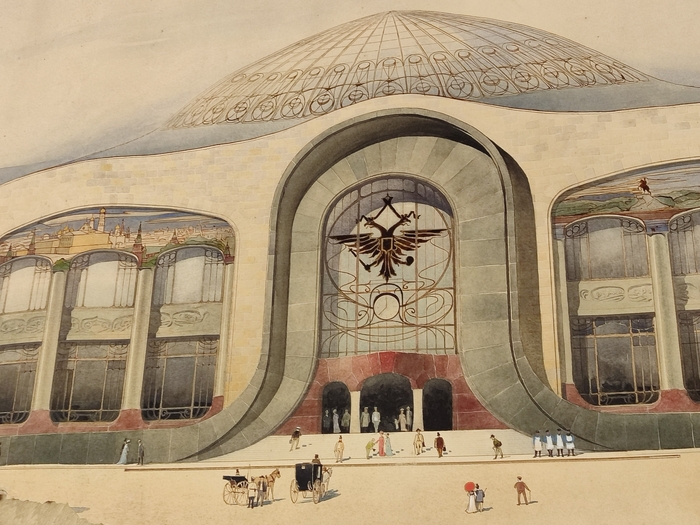

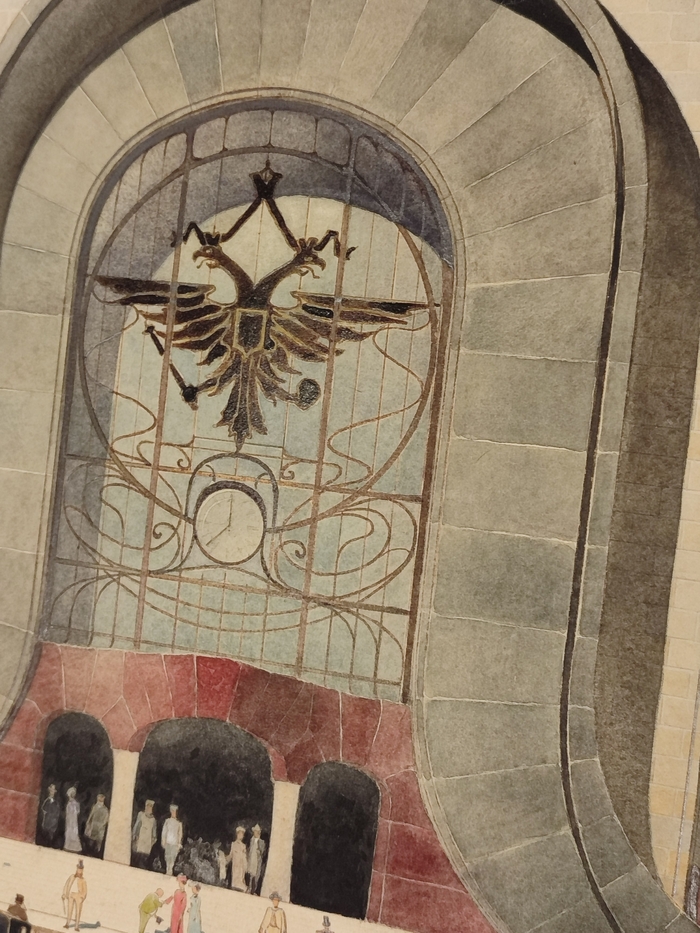

И посмотрите только, какой мог бы быть Московский вокзал, если бы проект Фёдорова выиграл!

Вот такая помоечная красота.

Скоро всё это добро отбудет в музей Архитектуры (кстати, принимаю к обсуждению предложения по цене такой находки), а пока оно у меня – всё, что смогла, поснимала, чтобы показать пикабушникам.

Сегодня расскажу, как Google выпустила свою вторую раскладушку, пойдя по стопам Samsung — у которых Fold’ы нередко в какой-то момент переламывают шлейф на сгибе, после чего смартфон складывается и перестаёт включаться.

Но сначала — как всегда — контекст)

Немного истории: как раскладушки стали трендом

В 2019 году Samsung выпустила первый Samsung Galaxy Z Fold. За год устройство разошлось примерно миллионным тиражом — даже несмотря на высокий ценник и спорную надёжность конструкции.

После этого корейского перформанса все захотели себе такой же складень, включая Apple и Google. И пока Apple свой Fold дает только понюхать, Google уже успел выпустить аж 3 поколения и не планирует останавливаться.

Причём первый Pixel Fold вообще был никому не нужным толстенным кирпичом. А судя по рендерам, таким же кирпичом будет и раскладушка от Apple. Но сегодня у нас в работе более удачный второй складень — Google Pixel 9 Pro Fold.

Правда, нейминг у Google — как у китайцев: Pixel 9 Pro Fold. Не хватает только приставки SUPER MAX ULTRA, чтобы точно было ясно, что это не базовая трубка )

Ну и как мы знаем, Google собирает смартфоны левой пяткой правой руки, поэтому и их складни тоже не от мира сего, что мы сегодня и увидим на примере нашего пациента.

Пациент: Google Pixel 9 Pro Fold — сложился и перестал включаться, и подавать признаки жизни

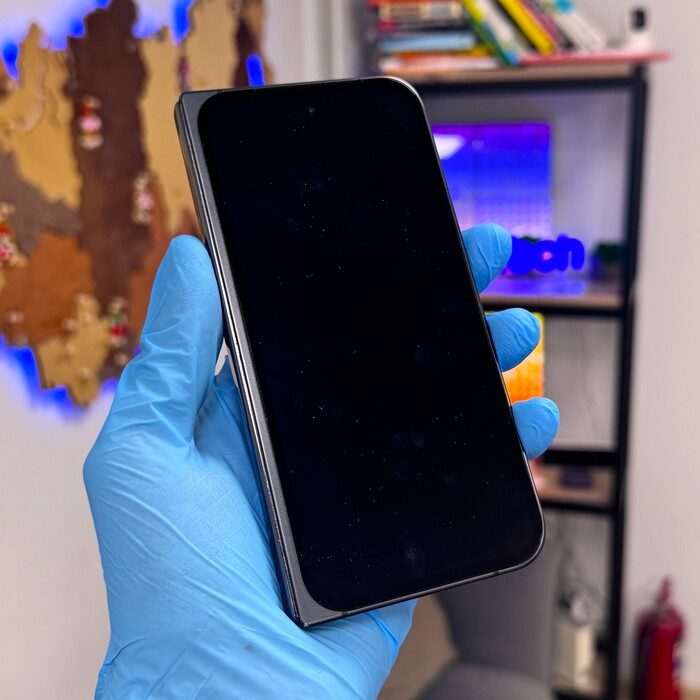

Знакомьтесь: Google Pixel 9 Pro Fold, который неудачно сложился и умер)

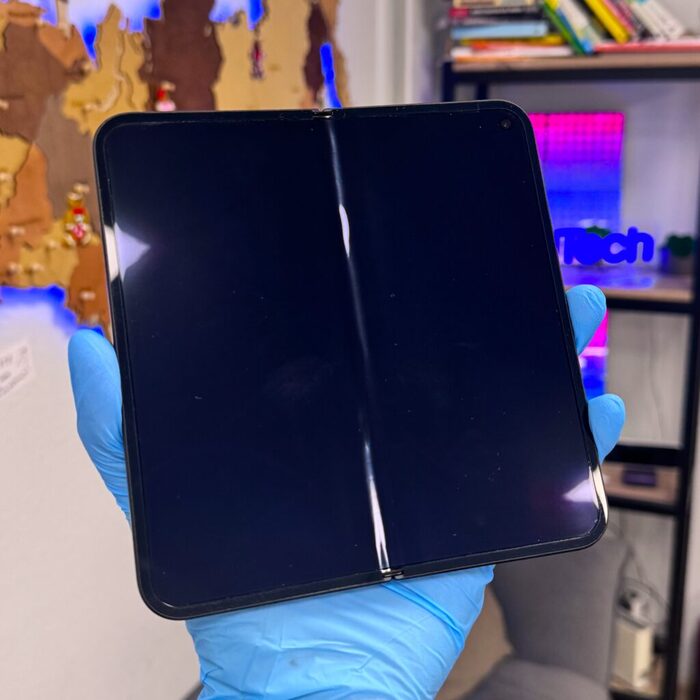

А вот как он выглядит разложенным. Складка по центру просто одуревшая)

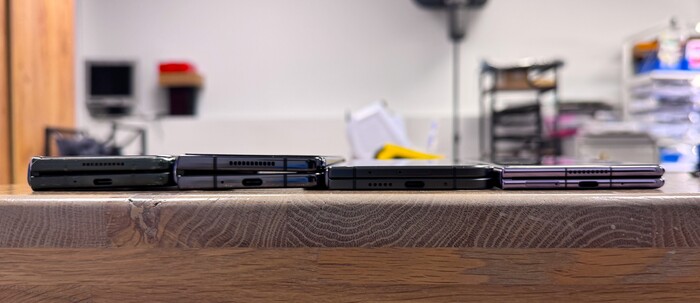

Сравнение толщины складных смартфонов

Вот вам для сравнения немного складней для понимания размеров.

Слева направо: Samsung Z Fold 3, Samsung Z Fold 4, Pixel 9 Pro Fold, Honor Magic V2 и все лежат на ремонте)

Видно, что Pixel 9 Pro Fold тягается по размерам с Honor Magic V2 и не идёт ни в какое сравнение со старыми самсунгами, которые почти вдвое толще. Так что в руке американец лежит уверенно и по толщине в сложенном состоянии ощущается как обычный смартфон. Что, несомненно, жирнейший плюс.

Диагностика: почему Pixel 9 Pro Fold не включается

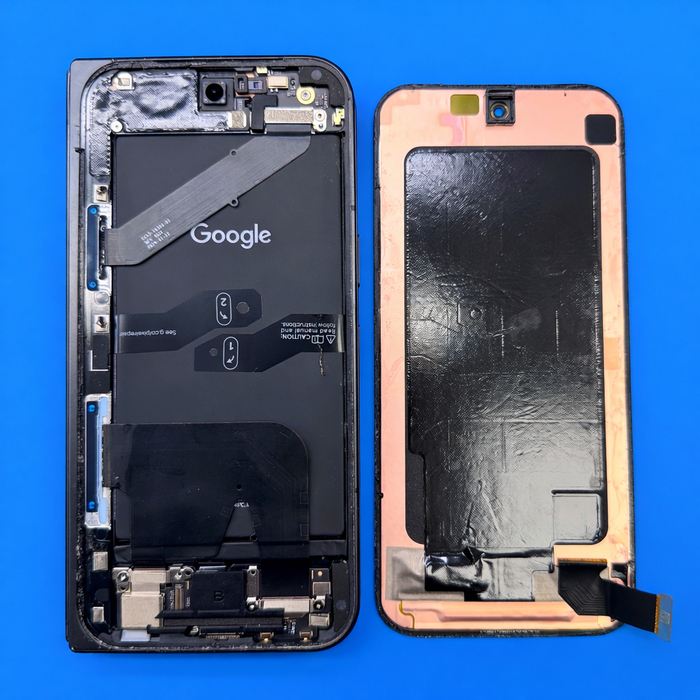

Начинаем разбираться: сначала снимаем внешний дисплей, который сидит на герметике.

Рамки дисплея, конечно, как у бюджетного Pixel 9a за 30к, а не у суперфлагмана, который на старте стоил 200к. Но это проблема почти всех фолдов, так что гугл в этом плане не уникальны)

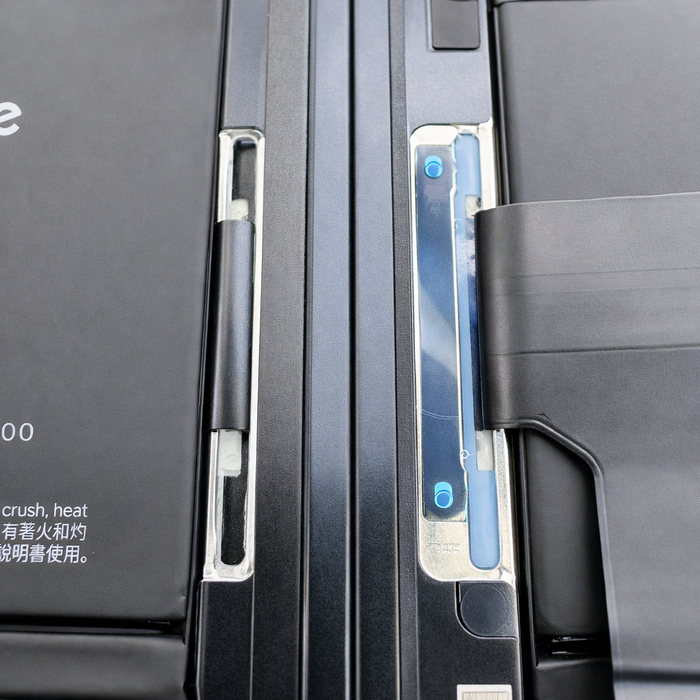

И сразу видим потенциальных виновников: два межплатных шлейфа.

Если ломается верхний шлейф — отказывает фронтальная камера, верхний динамик или внешний экран.

Если ломается нижний шлейф — смартфон перестаёт включаться или не заряжается.

Но в них ли дело - сейчас и проверим.

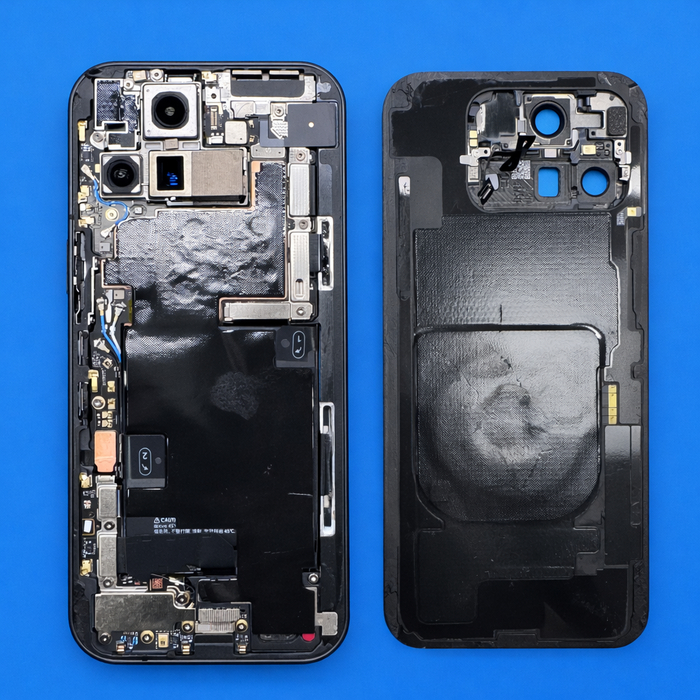

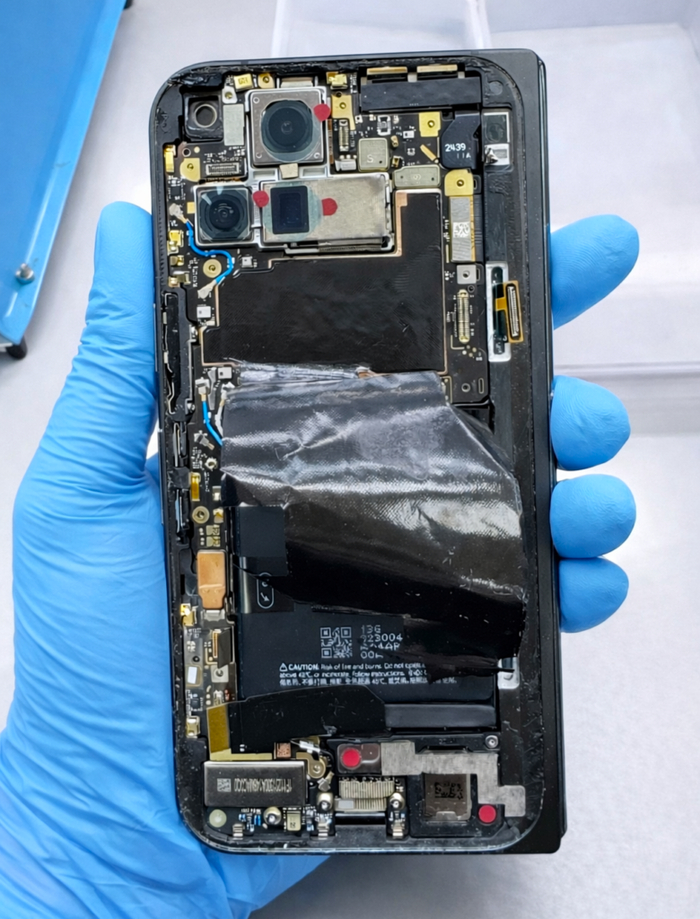

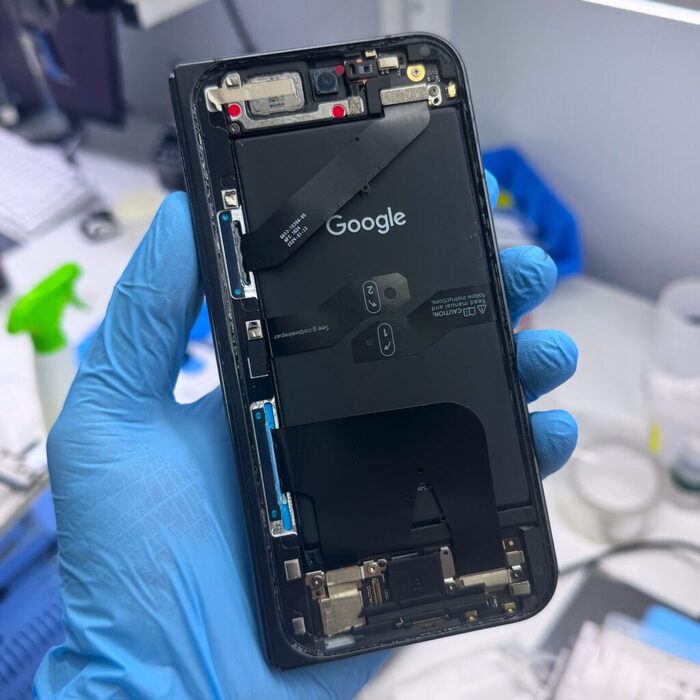

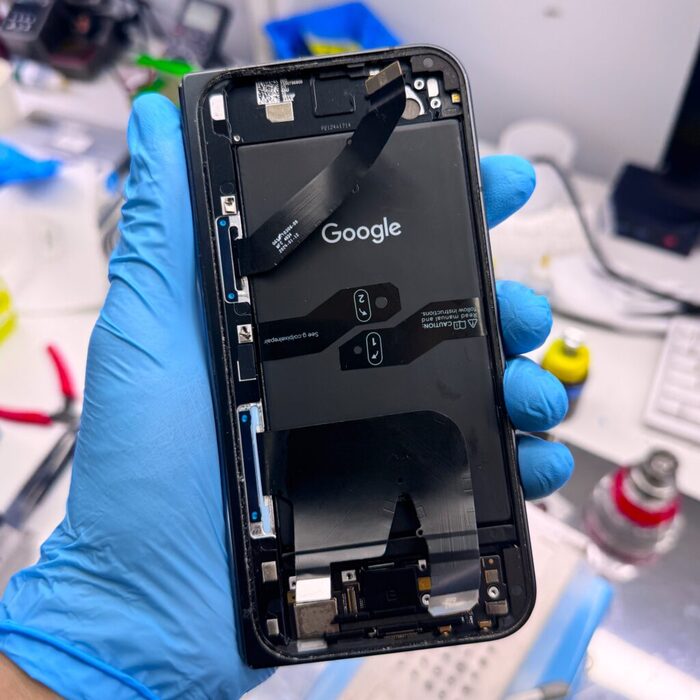

Отклеиваем заднюю крышку, которая сидит на двустороннем скотче,

Берём два новых межплатных шлейфа, подключаем и....... наш американец оживает.

Значит дело по-любому в них. Остаётся просто заменить шлейфы. Просто же?)

Разборка: чтобы заменить шлейфы, нужно разобрать весь телефон

Чтобы добраться до шлейфов, нужно разобрать фактически весь аппарат, включая шарнир — примерно как у Samsung.

Для начала заклеиваем камеры стикерами и начинаем разбирать телефон, по очереди снимая все элементы.

Откручиваем десяток винтов и снимаем материнскую плату

С другой стороны снимаем верхнюю плату с фронталкой и динамиком. Затем снимаем оба аккумулятора и отправляем раму на сепаратор.

Снятие внутреннего дисплея:

Теперь нужно снять внутренний дисплей. Сначала снимаем рамки экрана, которые по факту просто пластиковые наклейки на двухстороннем скотче. Хз зачем они такие тонкие, любая песчинка при закрытии и дисп труп.

Кстати, тут ещё наглядно видно, что на складке проглядываются горизонтальные пластины, которых я ни на одном складне не видел. Скорее всего, они нужны, чтобы дисплей не лопался, но что-то не получилось — не фортануло)

Далее аккуратно выклеиваем дорогущий внутренний экран — он вклеен намертво на тонкий и жёсткий двусторонний скотч. Если сильно поверить в себя и без опыта попробовать его снять, то можно красиво ушатать дисплей и влететь на 50к)

Снимаем три металлические пластины, которые помогают дисплею сгибаться (похожее решение я видел на Vivo X Fold 3 Pro).

Причина поломки: межплатный шлейф сломался на сгибе

Снимаем фиксаторы шарнира и видим межплатные шлейфы, которые сломались на сгибе, потому что инженеры гугла неправильно их уложили и зафиксировали. Классика)

Шлейфы меняются комплектом, поэтому меняем оба сразу.

Но просто так достать их нельзя:

• сверху они зажаты металлическими скобами на винтах,

• снизу залиты толстым слоем жёсткого компаунда.

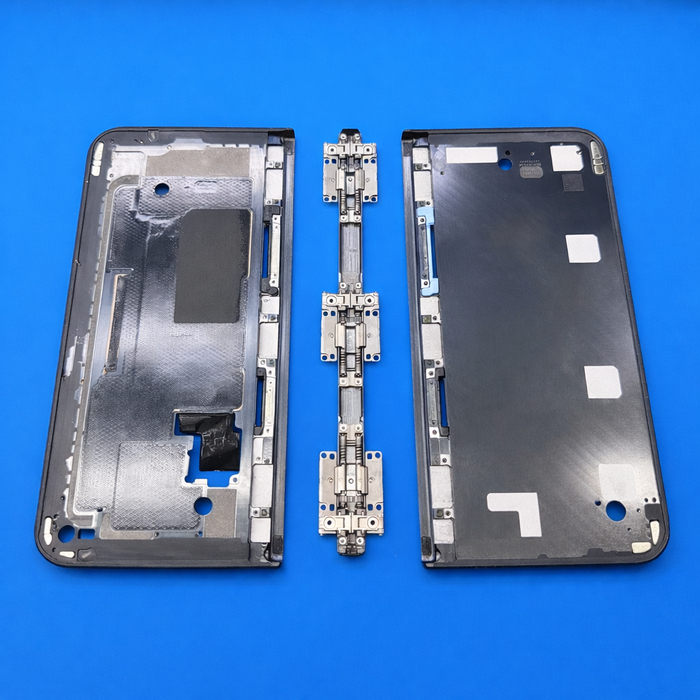

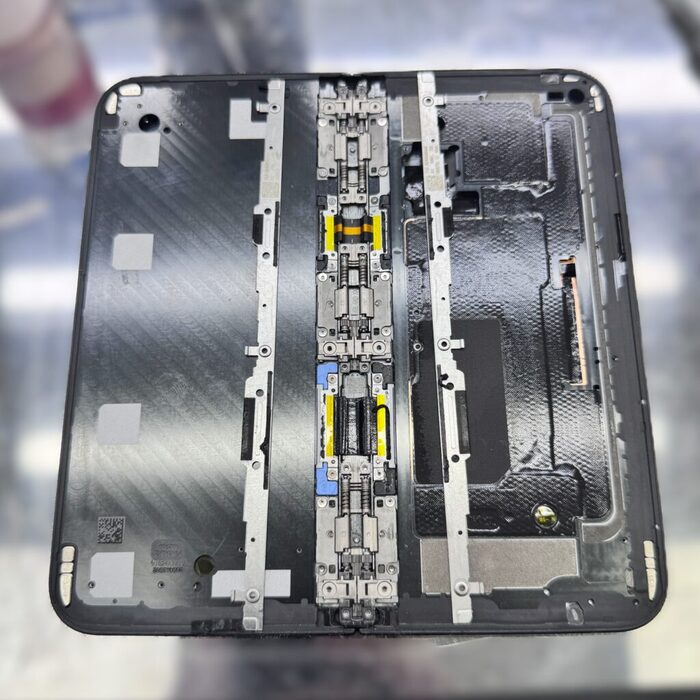

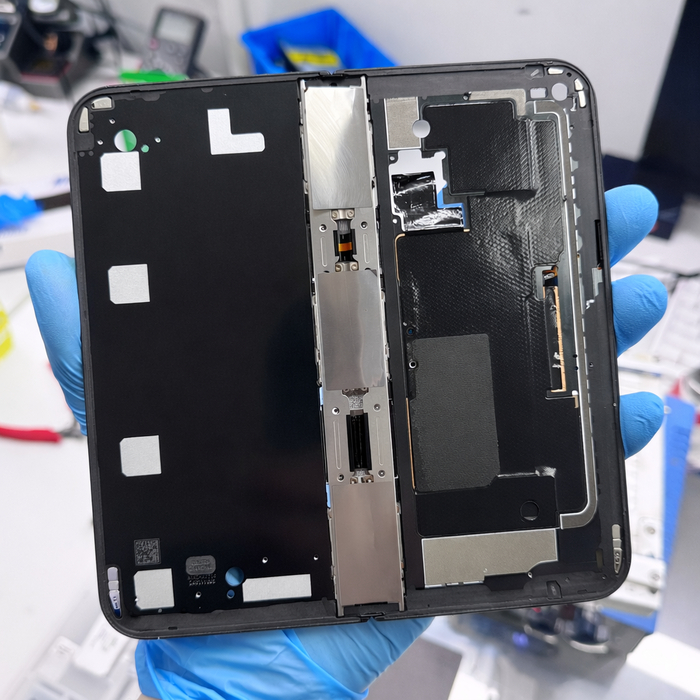

Поэтому снимаем шарнир полностью, срезаем старые шлейфы и вычищаем компаунд из мест крепления.

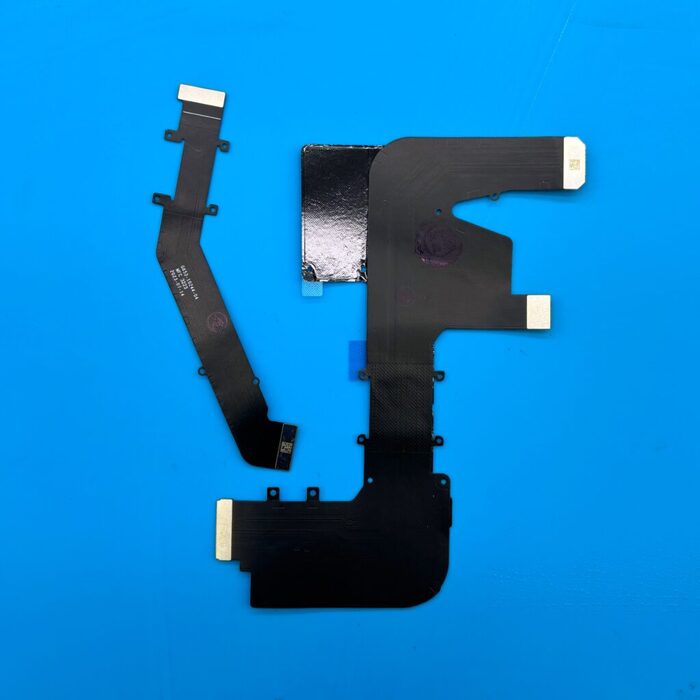

Затем берем новые шлейфы.

И собираем американца обратно: чистим шарнир от мусора, и смазываем специальной петельной смазкой, чтобы было еще веселее им хлопать при закрытии, когда нечем заняться)

Сборка и финальные работы

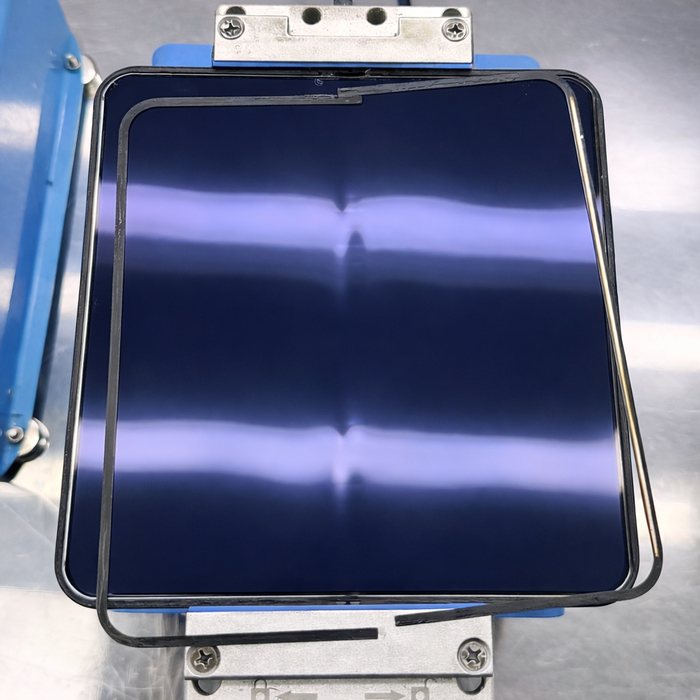

Вклеиваем внутренний дисплей и рамки на полиуретановый герметик. Заливаем межплатные шлейфы влагозащитным гелем.

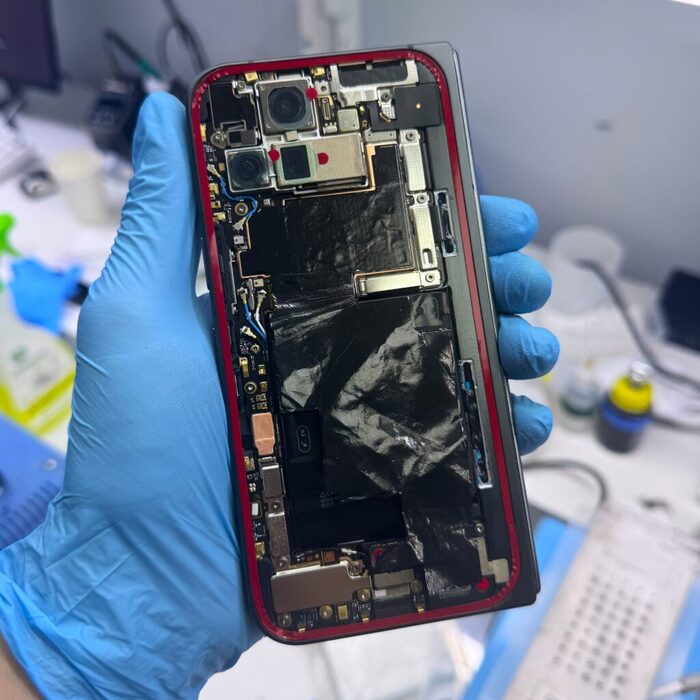

Собираем складной пиксель обратно и наклеиваем новую влагозащитную проклейку на заднюю крышку.

Наносим на рамку дорогущий термоклей,

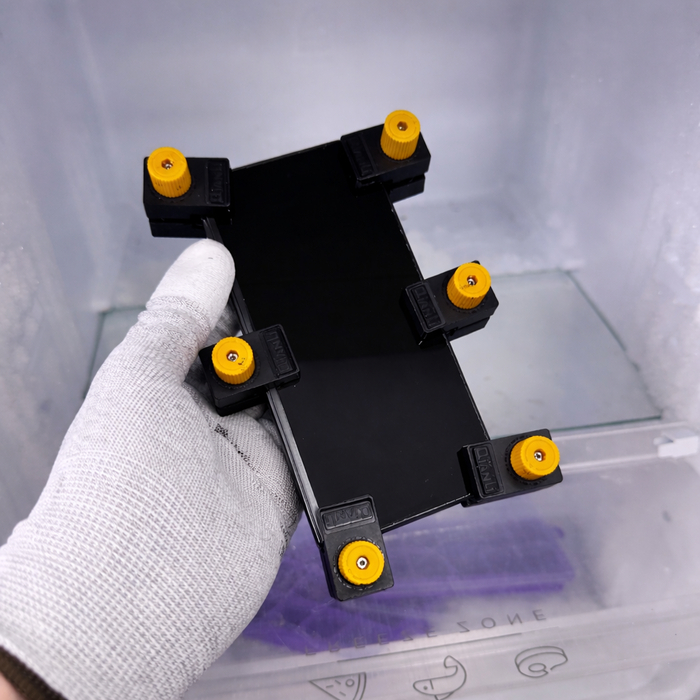

Отправляем собранный складень в морозилку на 10 минут, чтобы клей схватился.

И получаем готового американца.

С рабочим внутренним экраном. Даже складка меньше стала)

Цена ремонта Pixel 9 Pro Fold

Замена межплатных шлейфов и чистка шарнира Google Pixel 9 Pro Fold вышла в — 24 900 ₽.
