Сегодня я расскажу что будет если использовать айфон как доску для серфинга, попутно ушатав весь дисплей с корпусом, и отделаться только 40 косарями и легким испугом.

Принесли на замену дисплея iPhone 17 Pro. Экран чёрный и ничего не показывает.

История у телефона следующая: упал с самоката и прокатился по асфальту, полностью сточив правую грань алюминиевой рамки. Во всех сервисах сказали, что нужно менять весь корпус с дисплеем за 80 косарей. Но мы попробуем отполировать рамку и сэкономить деньги клиента, а заодно заменим дисплей на новый оригинальный AASP с привязкой через официальный режим диагностики Apple.

Вот видео как выглядит погрызанная рамка до ремонта.

Что такое оригинальный дисплей AASP и зачем он нужен

AASP (Apple Authorized Service Provider) — это авторизованный ремкомплект Apple. В отличие от копий и «оригинальных» дисплеев с разбора, AASP-дисплей привязывается к материнской плате через официальный режим диагностики Apple. После замены в настройках телефона нет сообщения о неоригинальном дисплее, а сам экран определяется как подлинная запчасть Apple.

Если заменить дисплей iPhone 17 Pro на неоригинальный или без официальной привязки — в настройках появится предупреждение о том, что деталь не является оригинальной.

Правда куча людей до сих пор думает что Apple не выпускает официальных запчастей для ремонта, потому что им так сказали лет 10 назад. При этом с 2021 года Apple продает запчасти вообще всем подряд без разбора по своей же программе Self Service Repair. И оригинальных запчастей в России хватает. Достаточно тупо вбить в поиск iPhone 17 Pro дисплей AASP и выбрать любой понравившийся, причем эти зч есть в любом большом городе в РФ. Так что байки про недоступность ориг запчастей можно официально считать мифом.

А мы вернемся к ремонту яблочной вундервафли.

Снимаем повреждённый дисплей.

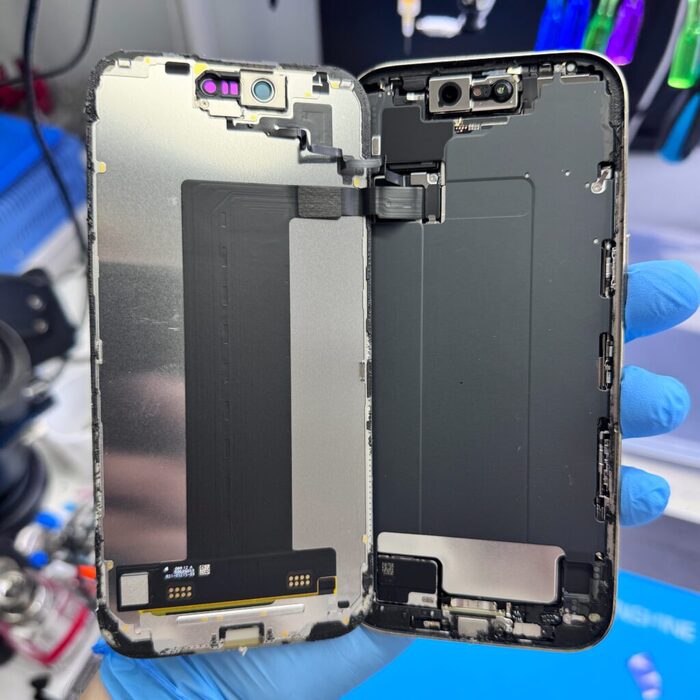

Нагреваем телефон на вакуумном сепараторе. Откручиваем нижние винты на рамке и снимаем повреждённый дисплей.

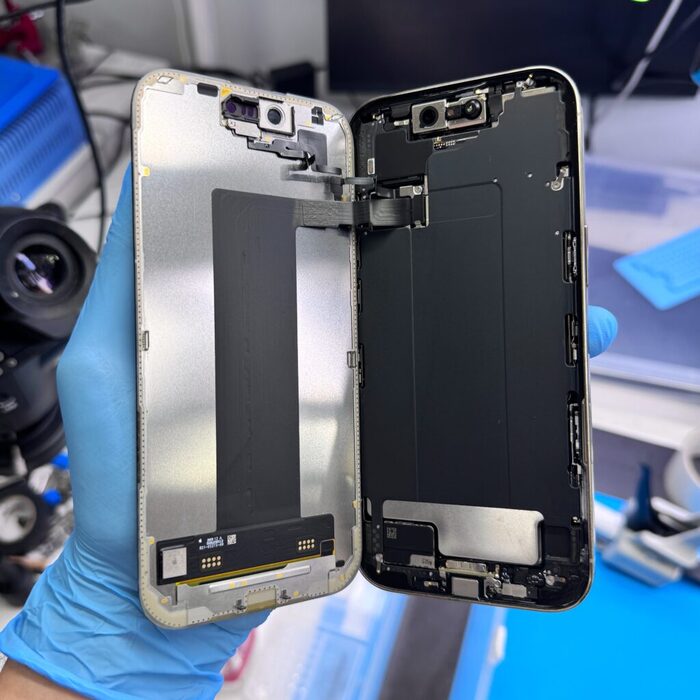

Отключаем дисплей с верхним шлейфом.

Откручиваем винты на материнской плате и отключаем дисплей с шлейфом датчика освещения.

Убираем старую влагозащитную проклейку.

Убираем следы старой влагозащитной проклейки и заклеиваем фронтальную камеру пылезащитным стикером.

Полируем сточенную рамку вместо замены корпуса.

Алюминиевая рамка вся сточена и царапает руку. В таких случаях есть два пути: дорогой — замена всего алюминиевого корпуса целиком, или бюджетный — сточить рамку до гладкого состояния, чтобы телефоном можно было пользоваться.

Но полировать рамку можно только на натуральном алюминии (серебристый корпус). На цветном корпусе (чёрный, белый Titanium) отполировать незаметно не получится вся краска просто сотрется до голого аллюминия.

Для начала заклеиваем весь корпус защитным скотчем, чтобы алюминиевая стружка не попала внутрь телефона.

А затем полируем корпус до гладкого состояния.

Вот видео с отполированным корпусом.

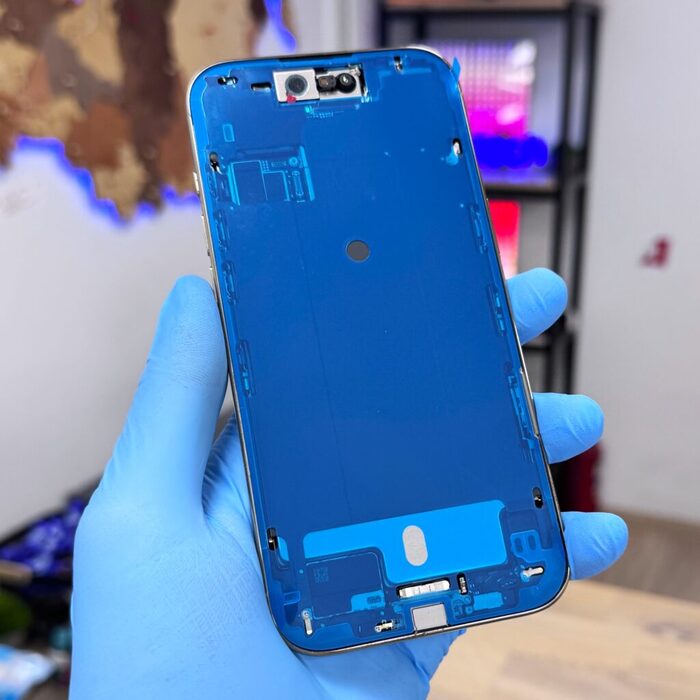

Наносим новую влагозащитную проклейку.

Убираем защитный скотч и полностью продуваем телефон компрессором от следов алюминиевой пыли.

Затем наносим праймер для усиления клеящего слоя на рамку и новую влагозащитную проклейку на корпус.

Устанавливаем новый оригинальный дисплей AASP

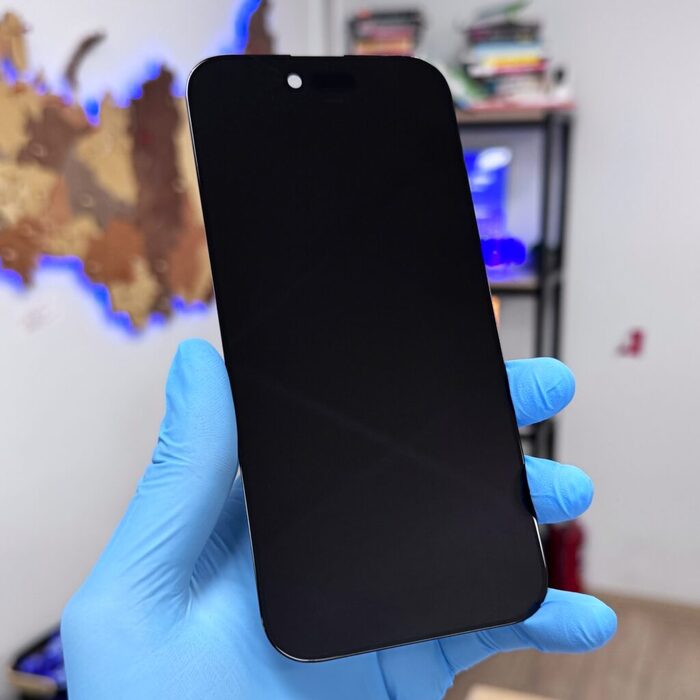

Достаём новый оригинальный дисплей AASP (Apple Authorized Service Provider) . Он идет в красивой белой коробочке.

Вот как выглядит авторизованный ремкомплект Apple для замены дисплея на iPhone 17 Pro: новый дисплей в рамке с верхним шлейфом и целый кусок картона с двумя новыми оригинальными винтами для материнской платы. Все ради экологии как говорится)

Подключение и официальная привязка дисплея

Подключаем дисплей к материнской плате и закручиваем новые оригинальные винты из ремкомплекта.

Включаем режим диагностики — дисплей сразу определился как подлинная запчасть и привязался к материнской плате через сервера Apple. Для этого требуется подключение к WI-Fi.

Собираем яблочный телефон

Собираем телефон и получаем готовый iPhone 17 Pro — без ошибки о замене дисплея в настройках, с подтверждением подлинности запчасти.

Ну и вот видео с готовым телефоном.

А вот видео поближе — как выглядит отполированный корпус.

Стоимость ремонта iPhone 17 Pro

Замена дисплея на оригинал AASP с привязкой вышла в 37 800 р, полировка корпуса вышла в 2500р.

Но если бы было разбито только стекло и изображение показывало без пятен и полос, то замена бы вышла в 23 400 р

Всем удачных ремонтов!

г. Санкт-Петербург

Гарантия на ремонт 365 дней.

Работаем как с физлицами, так и с ИП и ООО.

Все цены на ремонт iPhone есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю кучу вариантов мемов с серферами)

Сегодня я расскажу, как Apple опять придумала сверхпрочное стекло Ceramic Shield 2, которое всё равно разлетается как обычная керамическая тарелка от любой встречи с асфальтом)

Уже 5 лет, начиная с iPhone 12, Apple рассказывает, насколько крутое стекло они ставят в свои смартфоны. Сначала они добавили наночастицы керамики в 12-й серии, затем увеличили их плотность в iPhone 16, а потом вообще выкатили Ceramic Shield 2 с увеличенной твёрдостью для 17-й серии.

Но по факту они просто чередуют устойчивость к царапинам с устойчивостью к падениям, чтобы можно было написать, что новое стекло стало лучше предыдущего в 4 раза. Потому что нельзя сделать стекло одновременно устойчивым к царапинам и к падениям. И любое улучшение в одну сторону, например устойчивость к падениям, автоматически делает стекло менее устойчивым к царапинам. Такие дела)

Так что Тиму Куку можно безнаказанно рассказывать как они добились четырёхкратного прироста устойчивости к царапинам, которую сами же ухудшили в предыдущем поколении. Иначе яблочные трубки не купят)

Кому интересно о чем речь, можно глянуть на вражеском тытубе)

А ещё забавнее, что какими бы крутыми ни были эти стёкла, их всё равно разобьют и принесут к нам на переклейку, а показывать, как менять стекло на этой вундервафле, будем на примере нашего сегодняшнего пациента)

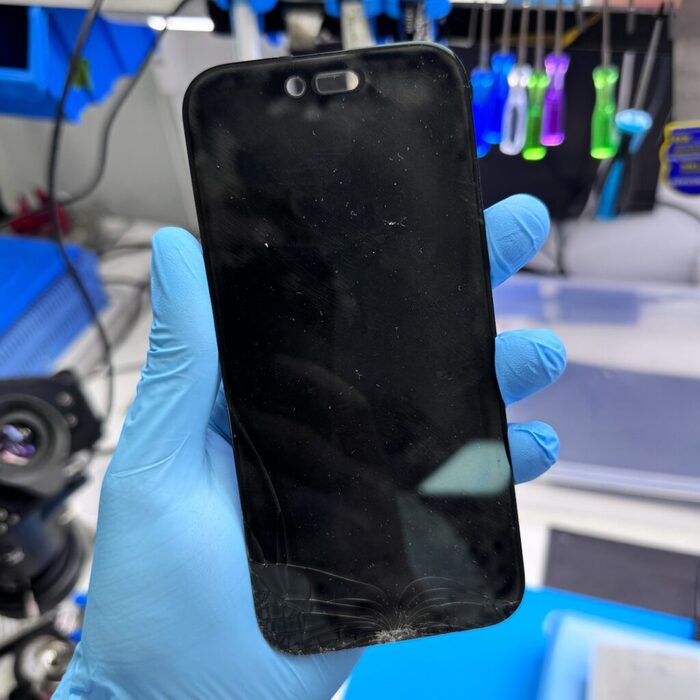

Знакомьтесь, iPhone 17 pro который проиграл в неравном бою с асфальтом)

Вот вам видосик для наглядности)

Интересно, что стекло на новом Ceramic Shield 2 теперь разбивается не извилистой паутинкой, а четырехугольниками с почти прямыми углами.

Изображение показывает без дефектов, за исключением маленького чёрного пятна в месте разбития, а это значит, что можно переклеить только стекло без замены дисплея и сэкономить кучу денег на ремонте. Этим и займёмся)

Снимаем дисплей

Откручиваем нижние винты и на вакуумном сепараторе вынимаем дисплей, который сидит на влагозащитной проклейке из двухстороннего скотча.

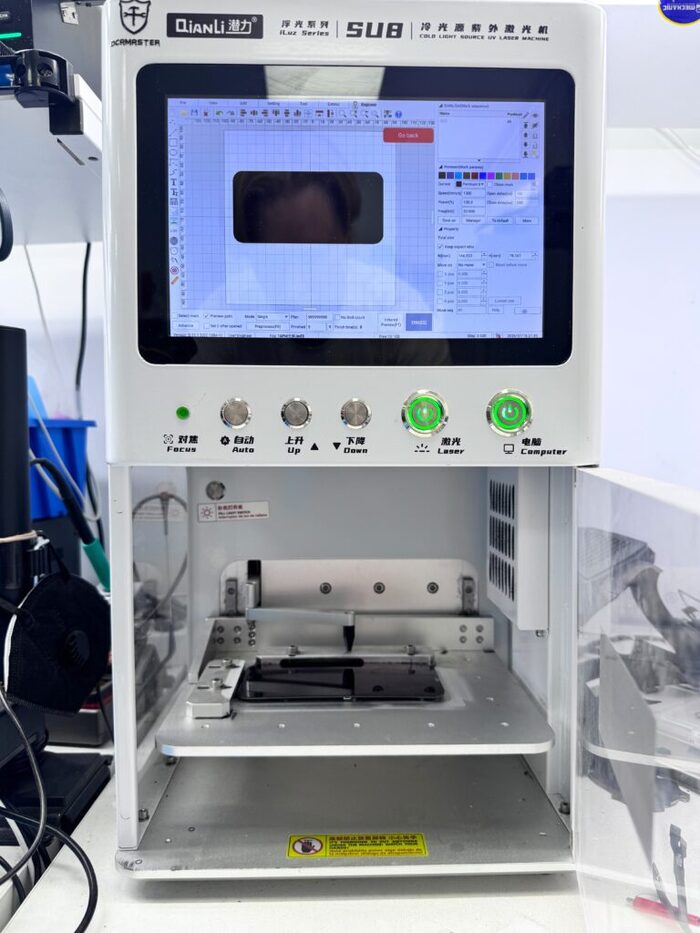

Затем прожигаем разбитое стекло на ультрафиолетовом лазере.

Отключаем дисплей от материнской платы и прожигаем оптическую плёнку на специальном ультрафиолетовом лазере стоимостью 300 000 рублей. Лазер отделяет матрицу и рамку от стекла, не повреждая поляризационный слой.

Вот как выглядит дисплей после одного прохода лазера. Оптическая плёнка и краска полностью отделена от стекла — теперь его можно снять без риска повредить матрицу.

Срезаем разбитое стекло

Срезаем разбитое стекло струной на вакуумном сепараторе.

Чистим матрицу от клея.

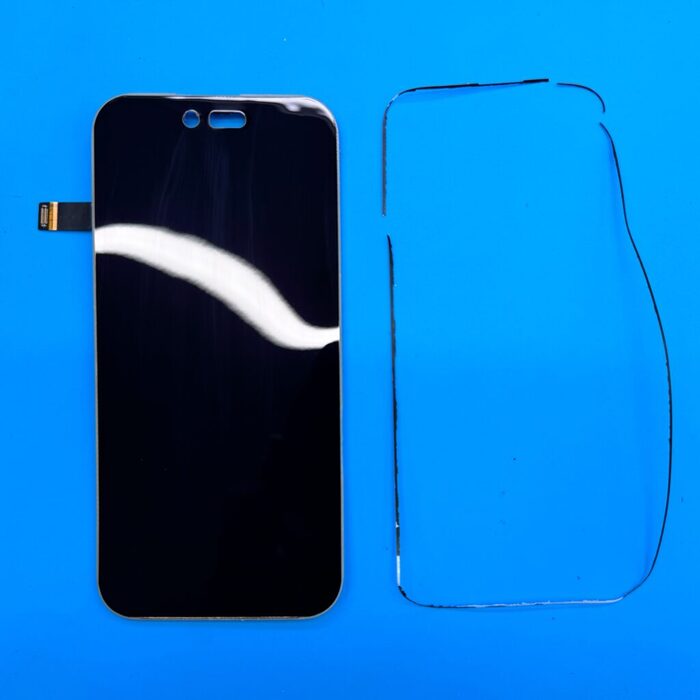

Чистим матрицу и рамку от клея и проверяем, что изображение работает без дефектов и дисплей не отъехал к праотцам от таких телодвижений.

Достаем новое стекло для замены

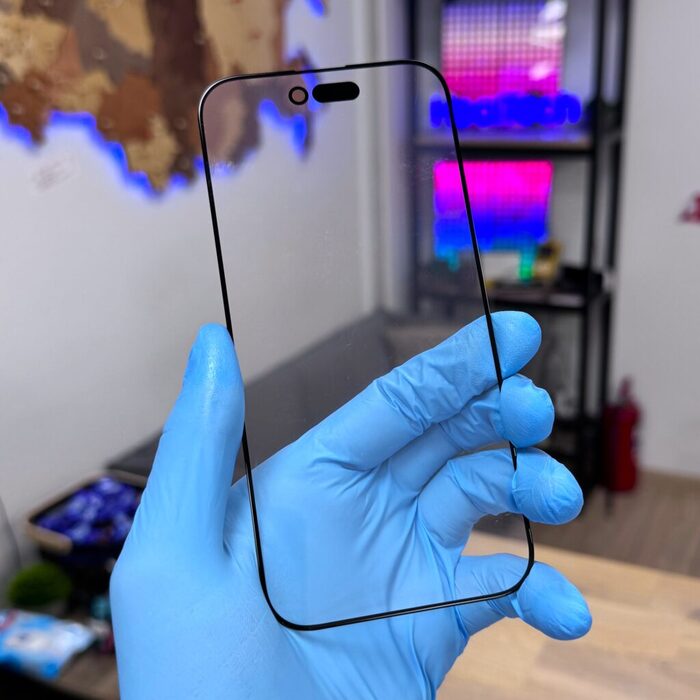

Достаём новое закаленное стекло для замены с уже наклеенной оптической плёнкой и олеофобным покрытием.

Склейка матрицы со стеклом в вакуумном прессе

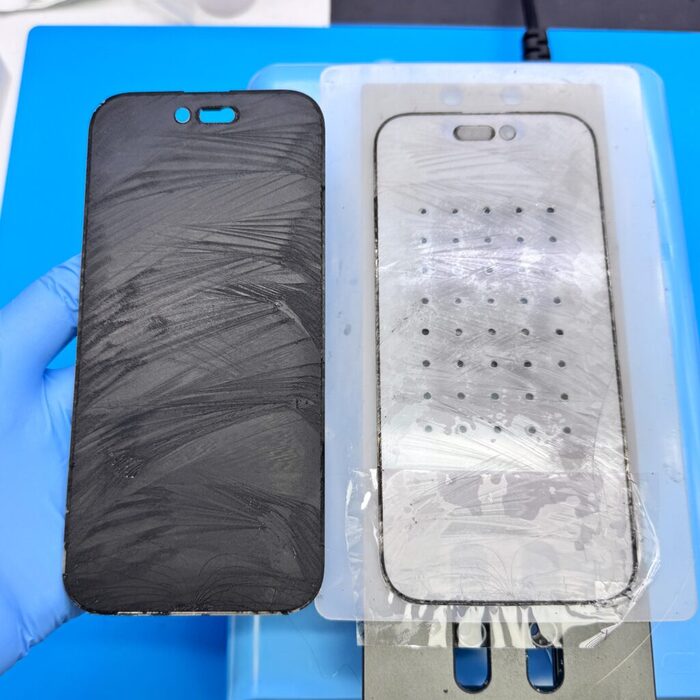

Чистим матрицу от всех пылинок в антипылевой комнате и склеиваем её с новым стеклом в вакуумном прессе.

Убираем пузыри в барокамере.

Отправляем дисплей в камеру высокого давления — она выдавливает оставшиеся микропузырьки воздуха между стеклом и матрицей и получаем идеальный результат без единой пылинки.

Собираем телефон

Чистим рамку от следов старой влагозащитной проклейки.

Затем наносим новую влагозащитную проклейку и собираем телефон обратно.

И получаем готовый iPhone 17 Pro с целым стеклом.

Вот видео с готовым телефоном. Мелкая точка от разбития на месте, но она была еще до ремонта.

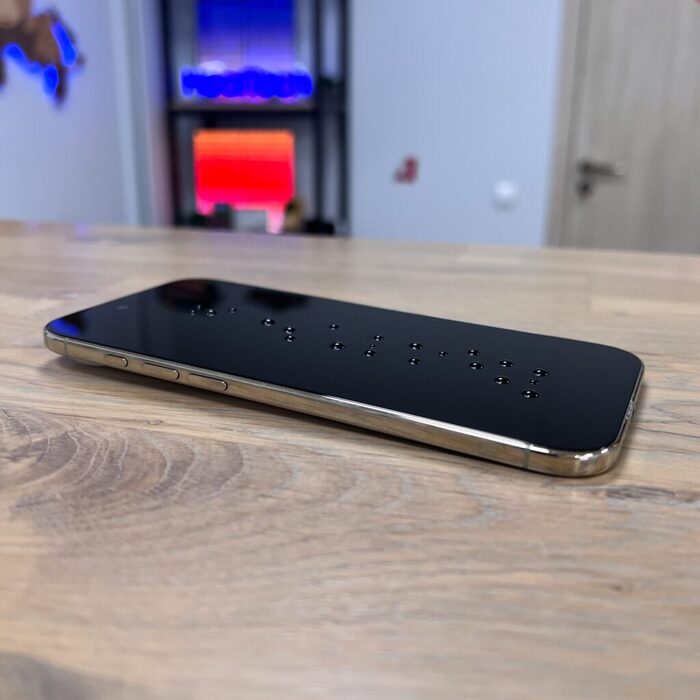

Ну и олеофобное покрытие проверим, куда же без него)

Стоимость ремонта.

Замена стекла вышла в 26 490 р.

Но если бы на изображении были большие черные пятна, разноцветные полосы или дисплей ничего не показывал, то замена дисплея вышла бы в 42490р. Такие дела)

Всем удачных ремонтов!

г. Санкт-Петербург

Гарантия на ремонт 365 дней.

Работаем как с физлицами, так и с ИП и ООО.

Все цены на ремонт iPhone есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю кучу вариантов мемов с тарелками)

Сегодня я расскажу, как воскресить игровой ноутбук за 100к, который в какой-то момент просто решил перестать включаться и показывать изображение.

Принесли игровой Lenovo Legion 5 15IMH6 на процессоре Intel Core i5-10300H. Периодически выключается, пропадает диск D, чтобы снова включить — надо танцевать с бубном и перетыкать аккумулятор либо долго держать кнопку включения.

Это типовая проблема ноутбуков Lenovo: потому что китайские гении решили налить компаунд по углам прямо под мощный проц, на котором можно жарить яичницу, потому что он греется под нагрузкой до 100 градусов. Яичницу, если что, можно жарить уже при 120)

По итогу постоянные циклы нагрева и охлаждения расширяют и сужают BGA-шары под процессором, а по углам, где налит компаунд, шары тупо отрываются, и материнская плата начинает терять связь с процессором, от чего ноутбук начинает рандомно вырубаться, зависать, перезагружаться, выдавать артефакты на изображении, терять оперативную память и не определять жёсткие диски и SSD.

Помогает либо выпаять процессор его и запаять по новой за дорого, либо вообще менять проц на новый за очень дорого. Мы займёмся первым.

Снимаем крышку

Для начала снимаем заднюю крышку ноутбука.

Снимаем систему охлаждения

Затем снимаем тепловые трубки, радиаторы и кулеры.

Извлекаем материнскую плату

Вынимаем материнскую плату и оттираем следы термопасты с чипов. Здесь стоит процессор Intel Core i5-10300H — его и нужно выпаивать.

Выпаиваем процессор на ИК-станции

Для выпаивания будем использовать инфракрасную паяльную станцию Термопро ИК-650 Про за 300к вечнодеревянных славянских рупий, но думаю, в комментах найдутся люди, которые расскажут, как делают то же самое в духовке на кухне)

Нагреваем плату сверху на 230 градусов и снизу на 160 градусов, и ждем когда шары припоя расплавятся.

Нагреваем и снимаем процессор с материнской платы

После чего аккуратно снимаем процессор вакуумным пинцетом перед этим долго ковыряя компаунд на углах чипа.

Очищаем процессор и материнскую плату от компаунда

После снятия процессора видим залитый по углам чёрный компаунд — именно он не давал BGA-шарам нормально расширяться при нагреве. Оттирать это всё — отдельный вид извращения, потому что его можно только соскабливать под нагревом с материнской платы, при этом стараясь не повредить защитную маску между пятаками.

Оттираем компаунд с процессора.

Убираем старые BGA шары

Лудим серые пятаки, собираем старый припой медной оплеткой и оттираем плату с процессором до блеска как у кота.

Наносим новые BGA-шары через трафарет

Паяльную пасту на ноутбучных чипах использовать нельзя — BGA-шары получатся неодинакового размера, и процессор либо нормально не сядет, либо может весело пыхнуть при включении, если шары под процессором слипнутся от неравномерного прилегания к плате.

Поэтому нужно использовать готовые калиброванные шары из безсвинцового припоя, которые долго и муторно придётся раскладывать вручную через трафарет, затем нагреваем шары термофеном и добавляем флюса, чтобы шары впаялись на пятаки процессора.

Пайка процессора обратно на плату

На той же ИК-станции и температуре впаиваем чип обратно — шары припоя расплавляются и впаиваются на пятаки материнской платы.

Собираем и наносим термопасту

Оттираем следы флюса, собираем материнскую плату и наносим новую термопасту с фазовым переходом от Laird на процессор с видеокартой.

Запускаем стресс-тесты

Собираем ноутбук и включаем стресс-тест стабильности процессора и видеокарты в Aida 64 и Furmark.

70 градусов в пике, ноут больше не вырубается, никаких рандомных дефектов, перезагрузок, выключений и прочих танцев с бубном. Ноутбук снова готов к потным каткам в веселой ферме)

Lenovo Legion 5 15IMH6 готов.

И вот видео с готовым ноутбуком после реболлинга.

Выдаем ноутбук обратно клиенту и обмениваем его на деньги.

Стоимость ремонта.

Реболлинг процессора Intel Core i5-10300H вышел в 26 900 р.

Но если бы процессор окончательно отъехал к праотцам, то замена процессора Intel Core i5-10300H вышла бы в 44 900 р. Такие дела)

Всем удачных ремонтов!

г. Санкт-Петербург

Гарантия на ремонт 365 дней.

Работаем как с физлицами, так и с ИП и ООО.

Все цены на ремонт Ноутбуков Lenovo есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю кучу вариантов мемов с Absolute Cinema и Мартином Скорсезе)

Сегодня я расскажу, как запихнуть целый кулер в смартфон, а также как переклеивать дисплеи на этих ваших игрофонах.

Я уже писал пост про замену стекла на одном из творений ZTE — Nubia Z60 Ultra, на котором ZTE решили обойти всех и сразу и выкатить экран, на котором вообще не видно выреза под фронталку в дисплее. А сегодня я расскажу, как ZTE в линейке Red Magic решила прыгнуть ещё выше и запихнуть в компактный смартфон целую систему активного охлаждения — прямо как в ноутбуках, в то время как их конкуренты Asus предлагают для охлаждения своих игровых печек линейки ROG Phone тяжёлый огромный отдельный кулер за 8 косарей, размером в 4 раза больше телефона, который ещё и выглядит как лицехват.

Причём Asus напилила аж 8 поколений этих кулеров с 2018 года, начиная с самого первого ROG Phone и не собирается добавлять другие способы охлаждения в свою игровую печку.

А знаете, что делает в это время ZTE? А они запихнули водяное охлаждение из фторированной жидкости с пьезоэлектрическим микронасосом в свой последний RedMagic 11 Pro Plus. Просто потому что могут.

Залипательно выглядит)

Но как вообще ZTE сумела впихнуть в смартфон даже обычный кулер? Это я сегодня и покажу на примере следующего пациента.

Знакомьтесь: ZTE Nubia Red Magic 10 Pro, который проиграл в неравном бою с асфальтом)

Приземлило его настолько сильно, что аж рамка помялась и разбилось стекло в углу.

Изображение показывает без пятен и полос, а значит, можно попробовать заменить только стекло и обойтись без дорогущей замены дисплея стоимостью в полтелефона. Этим и займёмся)

Вот вам вид со всех сторон, чтобы оценить количество дырок в корпусе.

А вот как эта печка выглядит сзади.

Ну и как вы думаете, что это за красная точка под камерами и дырки по бокам на корпусе? А это тот самый кулер, чтобы эта пекарня не расплавилась от затяжной катки в Genshin Impact. А как он выглядит изнутри, мы сегодня и узнаем)

Пошаговый процесс замены стекла ZTE Red Magic 10 Pro

Для начала снимаем заднюю крышку

Задняя крышка Red Magic 10 Pro сидит на двухстороннем скотче и снимается только с нагревом и изопропиловым спиртом

Откручиваем все защитные экраны и снимаем кулер

Откручиваем винты на защитном экране и снимаем пластину, на которой находится маленький кулер, который гонит воздух через дырки по бокам смартфона, с кучей термопрокладок для охлаждения горячего процессора Qualcomm Snapdragon 8 Elite.

Правда, у такого способа охлаждения есть свои нюансы, потому что дырки быстро забиваются пылью и мусором. А учитывая размер кулера, навернуть его этим мусором при желании не составит труда.

Разбираем телефон до голой рамы

Снимаем материнскую, нижнюю платы и камеры

Выклеиваем дисплей из рамы

Дисплей также сидит на двухстороннем скотче — аккуратно выклеиваем его из рамы.

Срезаем разбитое стекло струной

Заводим струну между стеклом и матрицей на вакуумном сепараторе и аккуратно срезаем разбитое стекло, не повреждая матрицу.

Чистим матрицу и проверяем работу дисплея

Чистим матрицу от остатков клея и проверяем, что изображение работает без дефектов и матрица после всех этих телодвижений не отъехала к праотцам.

Устанавливаем новое стекло

Достаём новое стекло с оптической пленкой для замены.

Склейка матрицы с новым стеклом в вакуумном прессе

Чистим матрицу от всех пылинок в беспылевой комнате, склеиваем матрицу с новым стеклом в вакуумном прессе.

И получаем готовый дисплей без единой пылинки.

Новая влагозащитная проклейка дисплея

Наносим новую влагозащитную проклейку из двухстороннего скотча на дисплей перед установкой в раму и подпиливаем вбитый угол алмазным диском.

Наносим новые жидкие термопрокладки

Наносим новые жидкие термопрокладки от Laird для лучшего охлаждения после ремонта — сначала на рамку.

Затем на материнскую плату.

Сборка: влагозащитная проклейка крышки и установка

Собираем защитные экраны и кулер обратно, а затем наносим новую влагозащитную проклейку на заднюю крышку.

Протираем её от отпечатков с двух сторон и устанавливаем на место.

И получаем готовый игрофон с новым стеклом.

Ну и проверим олеофобное покрытие на новом стекле. Куда же без него)

Цена ремонта ZTE Nubia Red Magic 10 Pro.

Замена стекла ZTE Nubia Red Magic 10 Pro вышла в 14900р

Но если бы владельцу повезло меньше и при падении дисплей всё-таки отъехал к праотцам, то замена дисплея вышла бы в 24900р

Всем удачных ремонтов!

Гарантия 365 дней

г. Санкт-Петербург.

Все цены на ремонт ZTE в Санкт-Петербурге есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Вентиляторами)

Сегодня я расскажу, что будет если долго не обслуживать игровой ноутбук. А так же что общего у ноутбуков MSI с черными болоньевыми куртками)

А показывать буду на примере MSI GS65 Stealth Thin (MS-16Q2), который принесли с двумя проблемами: выключается без зарядки и шумит левый кулер,

В процессе осмотра выяснилось еще 2 интересных момента:

- Температура под нагрузкой в FurMark достигает почти 100°C. Еще 20 градусов и можно жарить яичницу)

- А под тачпадом что то надулось и пытается выпрыгнуть выламывая топкейс)

Будем разбираться в чем тут дело)

Для начала разберем ноутбук.

Снимаем заднюю крышку

Первым делом снимаем заднюю крышку ноутбука, чтобы получить доступ к аккумулятору и системе охлаждения.

И видим аккумулятор уже на грани взрыва, так что еще бы немного и яичницу можно было жарить на открытом огне)

Скорее всего один из кулеров отъехал к праотцам от пыли и ноутбук начала перегреваться. Термопаста после такого перфоманса быстро превратилась в камень, а аккумулятор в этой духовке решил, что ему есть куда расти и начал выламывать топкейс.

Почему нельзя допускать перегрев ноутбука

Вообще владельцу реально повезло, потому что в аккумуляторе от перегрева скопился газ, который сдерживает только герметичные стенки вокруг банок. Любое излишнее давление на топкейс и аккумулятор мог бахнуть так, что от ноутбука бы осталась только воспоминания.

Так происходит, когда аккумулятор постоянно работает на очень высоких температурах и быстро деградирует, а тут у нас как раз умерший кулер и почти 100 градусов в нагрузке. По сути если бы клиент сразу обратился с неисправным кулером, то чек ремонта мог быть в 2 раза ниже, тк не пришлось бы менять аккумулятор. Но имеем, что имеем, так что едем дальше)

Извлекаем вздувшийся аккумулятор

Разбираем систему охлаждения

Для замены кулера на данной модели необходимо полностью разобрать систему охлаждения. Как раз и посмотрим что там с термоинтерфейсом.

Сначала вынимаем материнскую плату.

Затем снимаем систему охлаждения и видим настолько высохшую термопасту, что после снятия радиатора она вся осталась на нем. Удобно)

Диагностика и замена кулера

После разборки кулера становится очевидна причина шума и перегрева — крыльчатка убита пылью и мусором.

Вообще ноутбук нужно хотя бы раз в 1-2 года отдавать на обслуживание системы охлаждения. Особенно если ноутбуки игровые и греются как печки.

Либо можно запускать Furmark или другой стресс тест и смотреть какая нормальная температура для вашего чипа.

Обычно норма для любого ноутбука под нагрузкой это 70-80 градусов.

Выше 90 градусов некоторые ноутбуки сами вырубятся для защиты от перегрева. Но игровые ноутбуки будут работать и после 90 градусов.

Выше 105 градусов чипы уже начинают умирать. Но 105 градусов это уже реально сковородка и пропустить такую температуру будет проблематично, потому что ноутбуком будет пользоваться прям больно.

Здесь пока все не успело отъехать к праотцам, поэтому будем менять кулер и обслуживать систему охлаждения.

Достаем новый кулер взамен вышедшего из строя.

Сборка и нанесение термопасты

Устанавливаем кулер на место и наносим свежую термопасту с фазовым переходом и жидкими термопрокладками на радиаторы с тепловыми трубками, чтобы ноутбук перестал взлетать как самолет при любой нагрузке.

Устанавливаем новый аккумулятор

Затем достаём новый аккумулятор, на который мы даем гарантию 1 год. Разница в размерах между старым (вздутым) и новым хорошо заметна. Новый почти в 2 раза меньше.

Устанавливаем новый аккумулятор и собираем ноутбук обратно.

И получаем готовый ноутбук с новым аккумулятором и обслуженной системой охлаждения.

Вот вам видосик для наглядности.

Ну и после всех вышеперечисленных действий максимальная температура под нагрузкой снизилась с ~100°C до 73°C. Больше пожарить яичницу на таком ноутбуке не получится)

Выдаем готовый ноутбук владельцу и обмениваем его на деньги.

Стоимость ремонта MSI GS65 Stealth Thin (MS-16Q2)

Замена аккумулятора MSI - 9 900 р.

Замена кулера - 4 900 р.

Чистка от пыли и замена термопасты - 4 900 р.

Гарантия 365 дней.

Все цены на ремонт Ноутбуков MSI есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю мемы с Балоньевыми куртками)

Сегодня я расскажу, как обычный тюбик суперклея за 170 р. смог ушатать ноутбук на 43 косаря)

А показывать буду на примере игрового ноутбука MSI Delta 15 AMD Advantage Edition (MS-15CK) за 140к, на котором вместо изображения теперь красуется эхолокация)

Крышка открывается рывками, а снизу красуется жирная трещина в матрице.

Левая часть крышки у петли отломана.

А сама петля залита жирным слоем супеклея. Это точно не к добру)

Диагностика MSI Delta 15

Если присмотреться, трещина хорошо видна как раз у левого края, где петля залитая суперклеем.

Судя по всему набору дефектов скорее всего, петлю заклинило при закрытии, и она отломала заднюю крышку, а владелец, недолго думая, приклеил кусок крышки щедро залив все суперклеем для надежности, но по итогу не получилось - не фортануло, потому что левая петля начала открываться рывками и в какой-то момент матрица просто лопнула от перекоса крышки.

Короче все по классике:

Матрица точно отлетела к праотцам, так что будем менять ее на новую.

Пошаговый процесс замены матрицы на MSI Delta 15

Разборка и отключение аккумулятора

Сначала снимаем заднюю крышку и отключаем клеммы аккумулятора от материнской платы, чтобы обесточить ноутбук.

Демонтаж крышки с разбитой матрицей

Откручиваем петли и снимаем битую матрицу с крышкой.

На самой крышке расположен шлейф, который отвечает за все, что есть на крышке: матрица, подсветка, фронтальная камера, датчик холла.

Осматриваем последствия суперклея.

Суперклея прям явно не пожалели, потому что вся левая часть теперь один сплошной цианоакрилат. Тут уже придется менять не только матрицу, а вообще весь верх, причем даже со шлейфом матрицы который так же проходит через левую петлю.

Так что один тюбик суперклея буквально на ровном месте удвоил цену ремонта. Потому что под замену пойдут: крышка, рамка, петли, шлейф и матрица.

Звоним обрадовать владельца что ценник за ремонт удваивается и идем закупать все, что ушатал цианоакрилат.

Достаём новый шлейф матрицы.

Замена петель

Петли — тоже под замену. Старые деформированы и залиты клеем.

Матрицу нужно тоже заказать новую, но и тут не все так просто.

Как правильно определить модель матрицы в Windows-ноутбуке?

Здесь есть важный нюанс, о котором мало кто знает. На Windows-ноутбуках нельзя просто взять и заказать матрицу по номеру модели как в макбуках.

А все потому что MSI Delta 15 (MS-15CK) выпускалась аж с тремя типами матриц — 60, 144 и 240 Гц. Понять, какая конкретно матрица стоит в конкретном ноутбуке на винде, можно только разобрав крышку, вытащив битую матрицу и посмотрев её серийный номер. Более того, матрицы от разных производителей отличаются цветовым охватом, временем отклика и углами обзора — и это всё на одной и той же модели ноутбука.

Так что чтобы узнать, что за матрица в ноутбуке на Windows, даже в 2026 году нужно разбирать всю крышку, смотреть на маркировку и заказывать точно такую же. .

В этом ноутбуке оказалась матрица Sharp LQ156M1JW03 на 240 Гц.

Эта же матрица используется ещё в куче других ноутбуков:

• MSI GS66 Stealth MS-16V1

• GE73, MS-1541, GS66 10SGS

• Lenovo Legion Y530-15ICH

• Gigabyte Aero 15

• Asus G531GU и ROG G512LW-AZ146T.

И у всех них тоже есть варианты с другими матрицами и разными производителями, которые так же не узнаешь, пока полностью не разберешь крышку, и не вынешь матрицу. Такие дела)

А мы вернемся к ремонту ноутбука.

Достаем полный комплект запчастей

Достаем полный комплект: матрица, задняя крышка, рамка, петли, шлейф.

Сборка новой крышки

Меняем старую крышку на новую, переносим фронтальную камеру и ставим новый шлейф с петлями.

Установка новой матрицы и проверка.

Затем устанавливаем новую матрицу и проверяем что 240 Гц работают, изображение чистое, без битых пикселей и засветов.

Сборка верха.

Собираем всю крышку обратно на новые запчасти и накидываем финальным штрихом верхнюю рамку.

Готовый ноутбук

Собираем все в обратном порядке и включаем готовый ноутбук с новой крышкой, матрицей, рамкой и шлейфом.

И крышка теперь открывается как новая, без рывков, щелчков и рисков опять ушатать половину ноутбука:

Стоимость ремонта MSI Delta 15 (MS-15CK)

Замена матрицы вышла в 24 000 р,

замена петель — в 4 900 р,

замена крышки — в 9 900 р,

замена шлейфа — в 4 900 р.

Итого 43 700 р.

Но если бы владелец ноутбука не залил суперклеем петлю, то можно было бы заменить только матрицу за 24 000 р. и вдвое сэкономить. Такие дела)

Всем удачных ремонтов!

г. Санкт-Петербург

Гарантия 365 дней.

Все цены на ремонт Ноутбуков MSI есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Я в MAXе (прости господи)

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А тем, кто напишет, что пост реклама пришлю мемы с суперклеем)
