Выходит, что превосходство пушистых над кожаными прослеживается как минимум с XVII века)

Красноглиняные изразцы московских мастеров были найдены на Тверской и на территории Чижевского подворья.

Территория Тверской улицы в XIV–XVII веках входила в состав Белого города, а в XVIII столетии стала частью Камер-Коллежского вала. Освоение этой местности было довольно интенсивным, что объясняет обилие бытовых находок.

Территория Чижевского подворья на Никольской улице - один из немногих сохранившихся участков Китай-города с культурным слоем до 6 м. Здесь была собрана обширная коллекция фрагментов красных печных изразцов, среди которых и "кошка в короне".

Начиная с XVI века похожие изразцы использовались для облицовки передней стенки печей. На реставрацию таких находок обычно уходит от полутора недель до нескольких месяцев в зависимости от состояния артефакта или его фрагментов. Найденные изразцы с изображением кошек уже отреставрированы, и сейчас их готовят к передаче в музейный фонд.

Недавно я подробно рассказал, как строить изразцовую печь, чтобы "как для себя". Это не единственный способ, но база. Классика. Проверенная столетиями технология.
А сегодня покажу способ строительства камина, от которого ваш дом может красиво сгореть, а перед этим изразцы будут весело падать вам на голову. Если вам кто-то предлагает такое, то у вас сейчас есть возможность заглянуть в будущее и подумать насколько оно светло и беззаботно.
Итак, у меня зазвонил телефон. Печальный голос поведал грустную историю о том, как ему построили изразцовый камин, но у камина по каким-то причинам провалился верхний элемент. А подрядчик, построивший такое чудо, отмораживается и гарантийность случая признавать отказывается.
Приезжаем на осмотр. Картина печальная: у огромного камина внезапно провалилась крыша. Или, как ее называют печники - "перекрыша". Красиво, что тут скажешь.

Присмотримся повнимательнее, чтобы понять причину произошедшего. Заглядываем в щель:

Видим, что изразцы между собой склеены полиэфирной смолой и армированы проволокой. Продается в любом магазине автозапчастей, как "автошпаклевка". Использоваться в печном деле стала сравнительно недавно, главным образом из-за того, что быстро схватывается и ей удобно "примораживать" изразцы во время монтажа, исключая их подвижки в процессе строительства печи или камина. Но почему она такой странной формы?
Вот тут видно лучше:

Сказать, что я удивлен - не сказать ничего.
Перед нами место, к которому был приклеен вот такой уголок:

Видите характерный рельеф ребра жесткости?

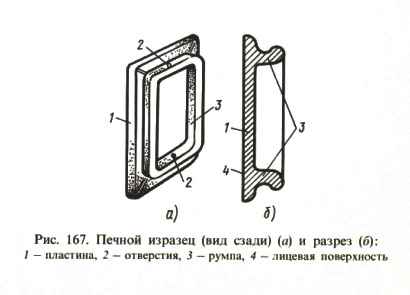

Стало быть все перекрытие держалось на оцинкованных уголках, приклеенных полиэфиркой к торцу румпы изразца. Судя по идеально полированной поверхности сохранившейся части полиэфирки, уголки перед приклеиванием даже не зашкуривались. И это при том, что во-первых, полиэфирка имеет свойство размягчаться при нагревании, а во-вторых на перекрытии стоит сорока килограммовый изразцовый жбан.
Тут мне очень захотелось заглянуть внутрь конструкции.

Еще одно открытие. Оказывается, у камина вообще нет никакого каркаса. Не то, что полноценного кирпичного тела, к которому вперевязку крепятся изразцы при классической технологии строительства каминов и печей. У него нет вообще ничего!  Вся эта трехметровая громадина представляет из себя склеенные между собой при помощи полиэфирки изразцы. Можно было бы предположить, что требовалось максимально облегчить конструкцию, и поэтому строители изобрели такую скорлупную технологию, но нет, не требовалось. Под камин специально заливался огромнейший железобетонный куб фундамента, на который при желании, можно было и десять тонн без проблем поставить.
Кстати, если присмотреться, виден и оторвавшийся уголок, который теперь лежит на кирпичах топки.
Перекрытие тоже не имеет рамы. На него прикручены три параллельно идущих профиля, средний из которых еще и разделен надвое трубой дымохода. Нужно ли объяснять, что жесткость у такой "рамы" отсутствует по определению?

Не знаю, почему ютуб поворачивает видео именно вертикально. На компе оно проигравается в нормальной горизонтальной ориентации. В конце ролика слышно начало рассказа о том, какой ответ дали изготовители на поставленый вопрос о гарантийности случая. "У нас эта крышка стоит настолько прочно, что наши маляры ходили по ней и она свободно выдерживала их вес."  Ноу комментс, как говорится.
Спустимся ниже и изучим ситуацию с топкой. Это вид от пола на верхнюю грань портала топки снаружи:

Ну и сама топка:

В общем, с какой стороны не взгляни - шедевральное качество. Нужно ли говорить о том, что теплосъемников никаких не предусмотрено? Теплосъемник - это отверстия снизу и сверху камина для обеспечения конвекционного движения воздуха внутри. Чтобы камин "засасывал" холодный воздух снизу помещения, а сверху выдавал нагретый воздух, заодно охлаждая свой внутренний мир. Ну, короче, почти каждого есть конвекционный обогреватель дома: батарея на стене. Тут принцип действия точно такой же.
Почему не сделали теплосъемники? Ну, ведь, топка-то не чугунная же. Шамотная! А то, что хозяин студеной зимой вдруг перетопит ее докрасна и вся эта автошпаклевка поплывет - так это его проблемы.
После вскрытия перекрыши выяснилось еще одна замечательная оптимизация процесса авторами:

По нормативу противопожарной разделки, от внутренней поверхности дымохода до дерева (стены деревянные) должно быть 38 см кирпича плюс защита дерева металлическим листом по огнеупорной теплоизоляции. А обнаружено всего-навсего базальтовое одеяло, закрытое ГВЛ, которые в сумме не дают и 20 мм. Все. Прямо по деревянной стене.
Еще раз: топка и дымоход отделены от деревянной (!) стены 12 мм ГВЛ (гипсо волокнистый лист) и базальтовым одеялом. Нужно быть очень самоуверенным, чтобы так сделать. И безрассудным. Ведь если дом сгорит из-за не соблюдения техники пожарной безопасности, то основной вопрос будет именно к изготовителю камина.

В общем, сорян. Исправить такое невозможно, потому что для этого надо все разобрать до основания и построить по-человечески.
Как ни странно, такие обращения пострадавших граждан к нам поступают регулярно. Почему? Потому что сначала граждане выбирают себе подрядчика с минимальной ценой, а потом оказывается, что у минимальной цены тоже есть своя цена.
Меня регулярно спрашивают почему мы сами не занимаемся строительством печей, каминов и вообще монтажом своей керамики. Чтоб "под ключ".
Моё отношение к этому очень простое: каждый должен грызть свою морковку.
Как только мы создадим структуру, в которой будут и керамисты и печники со строителями, немедленно возникнет желание оптимизации процессов. Печники вот-вот закончат объект и им надо давать следующий заказ, а мы тут еще на закончили с изготовлением. Что делать? Упрощать! И пошло-поехало. Сначала вместо отминки перейдем на прессование, потом высоту румпы уменьшим, потом перейдем на автошпаклевку и пиши пропало.
Поэтому мы работаем не так. Мы делаем только керамику. Отлично делаем, не стану скромничать, и знаем о ней всё. Но в строительные процессы не суемся. Мы знаем лучших печников Питера и не только, и знакомим заказчика с ними напрямую. И после того, как мы сделали керамику, она попадает в руки таких же профессионалов, как мы, только в области печестроения. И в результате нам еще ни разу за все годы существования мастерской не пришлось переделывать свои работы.
Заказчик, который ищет подешевле, у нас не задержится. Он найдет себе счастье без нашей помощи. Ему там и слепят, и построят вдвое дешевле и быстрее нас. Потом он, возможно, снова придет к нам, но это потом.

Незаметная и скромная ссыль на мой вк и тг, если кому интересно про керамику всякое.

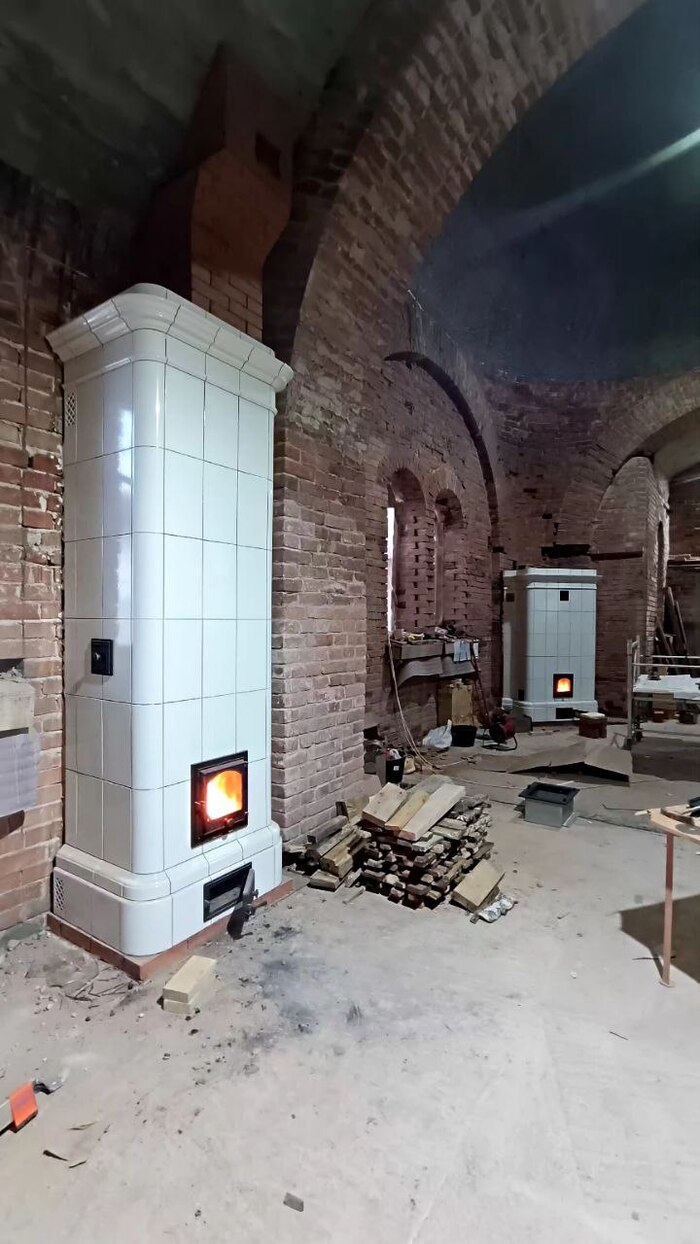

Кто бы там что ни говорил, но самым правильным, технологичным и долговечным способом строительства изразцовой печи, является одновременное возведение изразцовой отделки и тела печи. Расскажу на примере недавно изготовленной банной печи. Со стороны парилки она выглядит так:

Со стороны топки эдак:

Как и в любом деле, в строительстве изразцовой печи главное не торопиться.
Вариант, когда строитель суетится, как припадошный и говорит вам: "Сейчас мы печку построим, а изразцы вам на нее потом приклеят" объяснить можно только тем, что строителю очень хочется получить с вас деньги поскорее, а как там ваша печка потом будет жить и работать, его не сильно-то и волнует.

Как строить изразцовую печку правильно:
печник берет изразцы, вставляет в них проволочные усы (медные или нержавеющие), после чего заполняет изразец глиной и кирпичом. На этом этапе хорошо бы усилить бдительность и поинтересоваться чем там печник собрался заполнять изразцы.

Смело бейте по рукам того печника, который собрался заполнять изразцы гипсосодержащей смесью. Какой-нибудь Кнауф Ротбанд и иже с ними он пусть себе в свои собственные изразцы набьет, а в ваши только глину, ну или цементно-песчаную смесь, если вы не планируете печку лет через 25 перебирать.

Почему гипс под запретом? Потому что он имеет свойство увеличиваться в объёме во время схватывания. До полупроцента может увеличиться, гад. А изразец не резиновый и страшно не любит, когда внутри у него что-то увеличивается на полпроцента.

Да даже если на четверть процента увеличится то, что горе-печник напихал в изразец, он этого унижения не вынесет и лопнет пополам. Так что не стесняйтесь спросить чем он там собрался пользоваться.

Далее из довольных, заполненных чем полагается, изразцов выставляется первый ряд печи. Именно так, сначала изразцы. Между собой их можно "смораживать" гипсом для скорости. Поскольку гипс в этом случае окажется снаружи изразца, а не внутри, вреда он не нанесет.

После того, как изразцы установлены, можно начинать ложить кирпич, как говорят печники. Вы там не вздумайте их поправлять. Кладут все остальные. Ходящие моряки, там, всякие, и крайние летчики — эти кладут, а печники только ложат. Ну, если они настоящие, конечно. Это исторический профессионализм. У кирпича даже одна из сторон так и называется — ложок.

Ложат они его вперевязку с теми медными усами, которые заложили (а не заклали) в изразцы на первом этапе. Таким образом изразцы получаются физически привязаны к кладке. Попробуйте так сделать когда у вас печь построена год назад. Никак? То-то и оно. Зачем это надо? А затем, что печь при нагревании, как и любое другое тело, имеет свойство расширяться. Это непобедимые законы физики. И привязанные изразцы будут сохранять свое положение в пространстве гораздо лучше и дольше, чем не привязанные или привязанные к сетке.

Вот представьте, что вы лежите, довольный, в полезной грязевой ванне. Вышли на солнышко и грязь на вас высохла. И тут вы вздыхаете полной грудью: хорошо-то как! Если грудь у вас волосатая, то грязь разломается на кусочки, но не отвалится. После выдоха она даже будет выглядеть как будто вы и не дышали. А вот если грудь вы бреете, ну или, предположим, что не растут на ней волосы изначально, то грязь весело отвалится, обнажив то, что было под ней.
С изразцами на печах ровно тоже самое. Растопленная печь делает вдох весьма ощутимый.

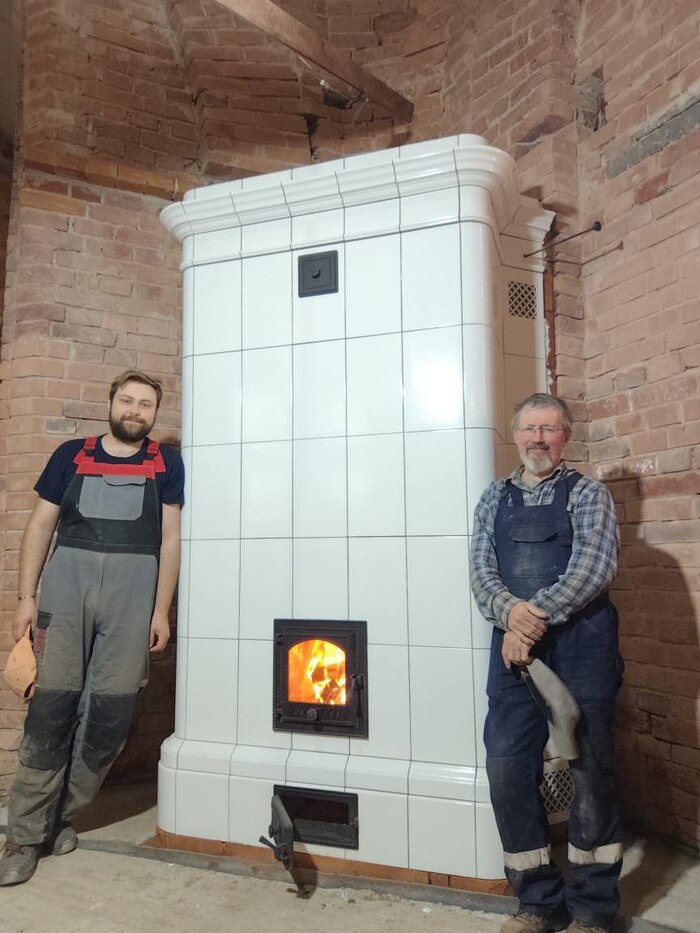

Для этой печи изразцы делали мы, а строила ее команда мега-убер-печника Сергея Марчукова.
Заходите ко мне в ВК, я там последнее время частенько всякое про керамику пишу и показываю. Там хоть какая-то обратная связь есть, если что.

Я самолеты люблю. Под прошлым постом мне попеняли, мол, где изразцы с самолетами?

Показываю.

Для одного частного дома в окрестностях все того же Жуковского я создал 3 изразцовых рельефа в духе соцреализма на тему перелетов Чкалова и Громова на самолетах АНТ-25 через Северный полюс. Размер каждого рельефа 1х1м. Материал — фарфор.

Вдохновлялся, как многие догадались, декором Северного речного вокзала в Москве.

Почта России выпустила небольшую серию почтовых карточек с эскизами этих панно.

Вот эскизы:

А вот карточки:

Ну, за авиацию!

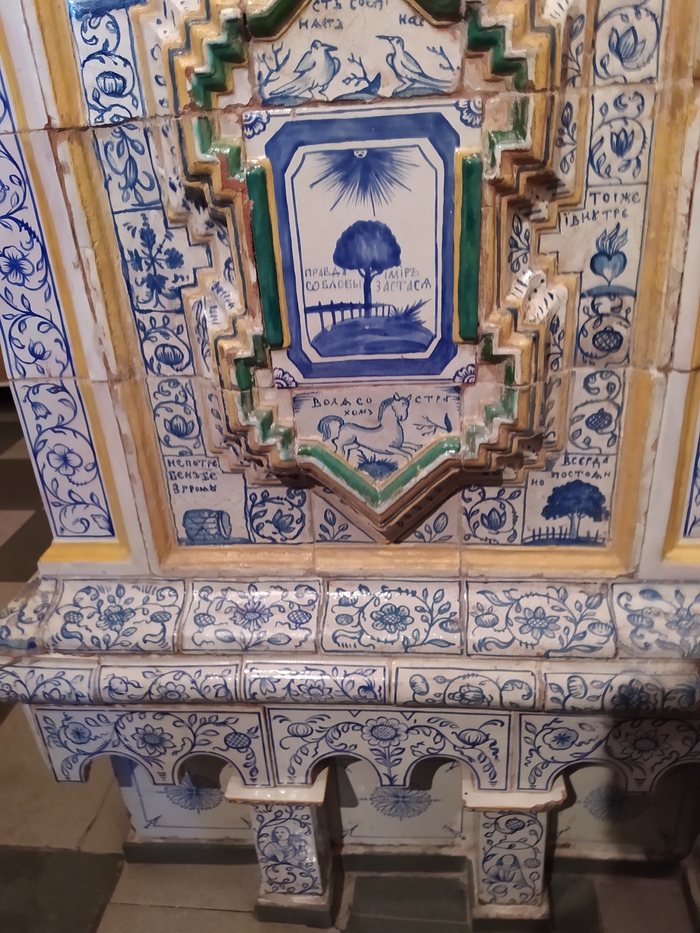

Русский музей, изразцы, Спб

Всем здравствуйте! Керамикой начал заниматься год назад. Сам сделал печку электрическую для обжига

Использовал прозрачную глазурь и цветные пигменты. Готовы для обжига еще елочные игрушки. Осталось за малым - попасть в мастерскую и обжечь. Сейчас просто не получается, но надеюсь к новому году успею.
