Похититель джоулей или как зажечь 3В светодиод от севшей батарейки?

Привет Пикабу! В этом посте расскажу про то, как самому сделать простую схемку "Похититель джоулей". В ней мало деталей, все они доступные, схема не требует настройки и результат работы можно увидеть наглядно. В общем самое то, для самых начинающих.

Схемка имеет интересное название, и оно вполне себя оправдывает, ведь эта схема позволит выкачать энергию из уже севшей батарейки до последнего джоуля!

Для сборки понадобится всего 4 элемента:

1. Ферритовое кольцо

2. Практически любой npn транзистор (у меня кт315)

3. Резистор 1кОм(мощность не важна)

4. Светодиод в качестве нагрузки.

Поехали

1. Ферритовое кольцо:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

Взять можно из импульсных блоков питания, балласта энергосберегающих ламп, так же они есть внутри фильтров в некоторых кабелях. Конкретно свой я взял из неисправной материнской платы компьютера:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

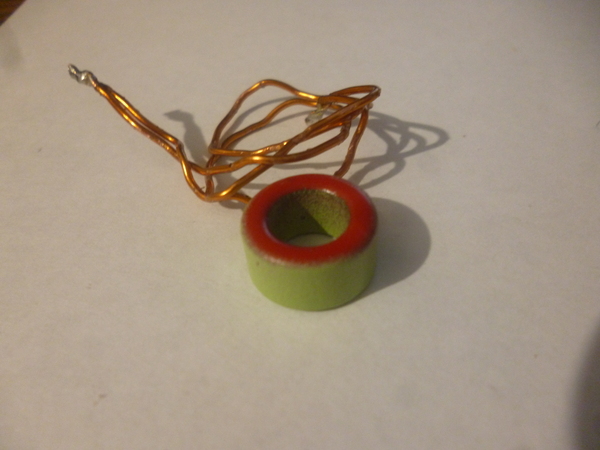

Освобождаем колечко от родной обмотки:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

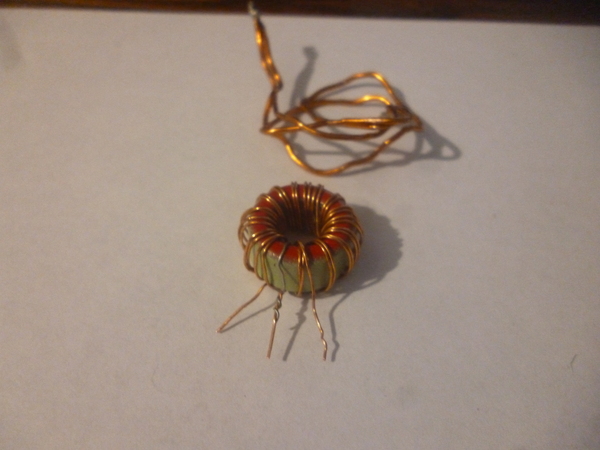

И наматываем свою тонким двойным проводом или проволокой до полного заполнения кольца, стараясь чтобы витки были плотнее и не переплетались между собой. У меня на это ушло ~70см проволоки (сколько было))

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

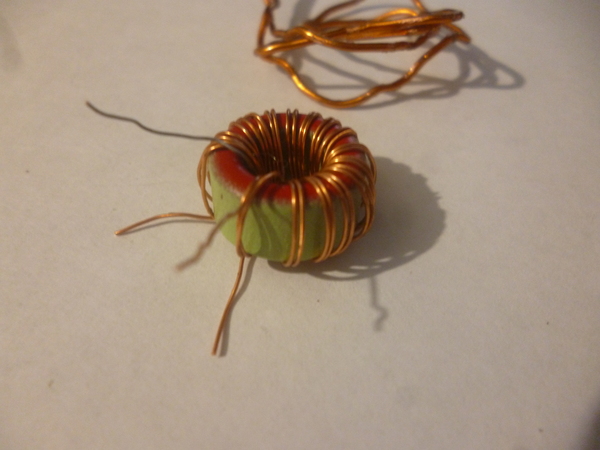

У нашего дросселя 4 вывода, два - начала обмотки и еще два - концы, теперь нужно соединить начало одной обмотки с концом второй. Не лоханитесь на этом этапе, после соединения все выводы дросселя должны звониться между собой.

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

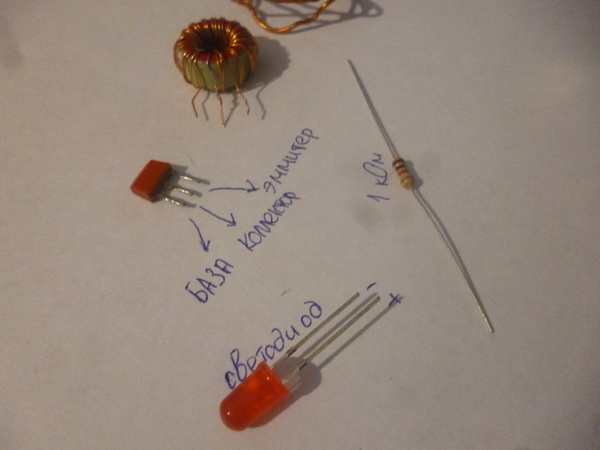

Берем оставшиеся элементы, выясняем их цоколевку:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

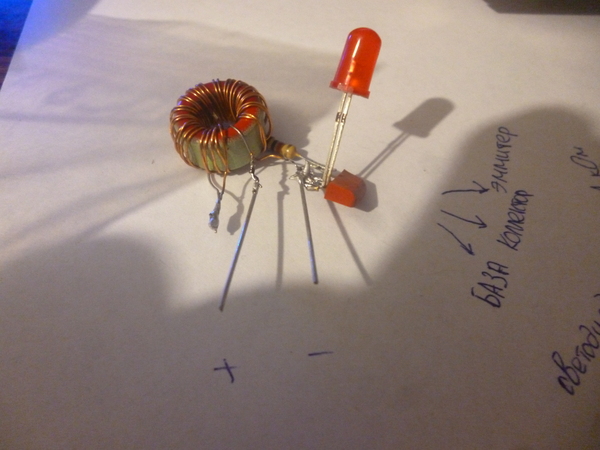

Паяем по схеме:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост
Ответственный момент:
Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

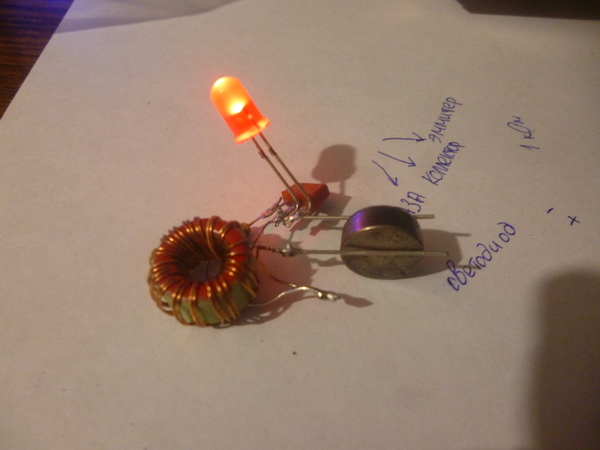

И все получилось,3В светодиод зажегся от севшей батарейки-таблетки 1,2В:

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

Теперь пара слов о принципе её работы, по рабоче-крестьянскому=)

Так как же 3В светодиод может светится от разряженой батарейки 1,2В? Ведь он не засветит даже при новой батарейке 1,5В?

Основной элемент схемы - накопительный дроссель. Дроссель - крайне принципиальный элемент,он любит стабильность и люто ненавидит,когда меняется ток в цепи. А транзистор, в паре с обмоткой обратной связи, путают ему карты и то и дело выключат ток. И тут нашему маленькому, но ОЧЭНЪ гордому дросселю ничего не остается, кроме как,поддерживая ток в своей цепи, пройти через светодиод, увеличив напряжение до необходимого для светодиода. По этой же причине нельзя включать схему без нагрузки (светодиода), потому что оказавшись один на один с ненавистным транзистором, дроссель просто пробьет его и будет наслаждаться стабильностью=)

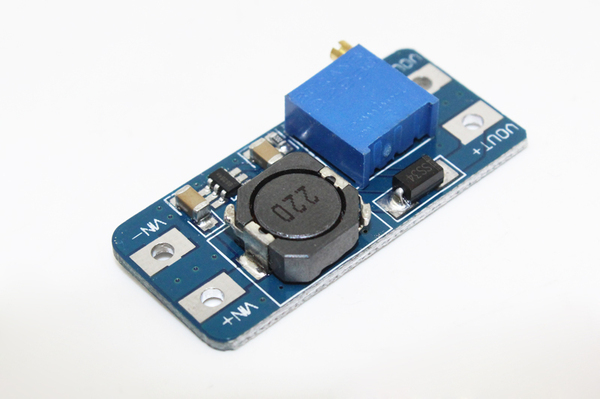

Иными словами это простейший DC-DC преобразователь, он повышает напряжение за счет увеличения потребления тока, и его схема имеет скорее обучающий характер, нежили практический, потому что его КПД с рандомными катушками - не велико. Если нужен DC-DC преобразователь, то алиэкспресс - наше всьо! Ведь китайцы уже давно освоили производство таких преобразователей, и повышающие, и понижающие, и с регулировкой, на любой вкус) Цены на них начинаются от 35 рублей, а КПД ~85-94%.

Похититель джоулей или как зажечь 3В светодиод от севшей батарейки? Похититель джоулей, Электроника, Для начинающих, Моё, Своими руками, Длиннопост

И на этом я прощаюсь с Вами, спасибо за внимание=)

Показать полностью 9
382

Диалог в гипермарке игрушек

Сегодня был в магазине игрушек и на выходе встретил мальчика (~6 лет) и отца (лет 35) .Отец с порога начинсет вещать:

-Я собираюсь купить тебе на новый год хороший, отличный подарок! Машину, большую, крепкую! На пульте управления!

*ребенок жестом просит отца наклониться* и начинает что то ему говорить, но отец резко поднимается и выдает:

-Да пошел ты! У тебя только эти ниндзяго(лего) одни на уме!

И направляются в сторону машин.

Сразу понятно, кому батя подарок на новый год покупает)

88

Как я зарядку планшета обманывал

Приветствую вас пикабушники, в этом посте расскажу в общих чертах об устройстве системы распознавания родной зарядки от чужих, применяемой в слишком умных устройствах:)

Это как бы не секрет, но почему то в Интернете очень многие не понимают роль контактов Data +/- USB портов в зарядке устройства. Стандартный вариант для тех, кто собирает портативные зарядные устройства (повербанки), просто перемкнуть средние выводы гнезда капелькой припоя, чтобы смартфон, когда его подключат, "думал" что он подключен к сетевой зарядке, а не к компьютеру. В случае, если выводы оставить не замкнутыми, то большинство смартфонов просто решат, что их подключили к компьютеру и начнут зарядку, но током не более 500мА. Если закоротить контакты дата - вы снова на коне и смартфон берет полный ток зарядки, который "зашит ему в мозги". Но все чаще попадаются экземпляры, которых научили не вестись на такую удочку, они определяют "родство" зарядки по наличию определенного потенциала на контактах Data+/-. Достигается это установкой делителя напряжения в зарядные устройства.

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Моим привередой оказался планшет Samsung galaxy tab, который при подключении к моему повербанку аля "дешево и сердито", выдавал на индикации перечеркнутую молнию. Это значит что он заряжается током менее 500мА, а не ~1,8А, как должен. Причем по ощущениям половина этих 500мА где-то уходит в тепло, потому что заряжаться так он может сутки)

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Решил на досуге это дело подправить, ведь когда балдеешь в планшете, лежа на диване далеко от розетки, очень обламывает перемещаться за стол по истошному сигналу об низком уровне заряда.

Сказано-сделано, решил в повербанк не лезть с паяльником, а спаять этот делитель во внешнем устройстве, тем более как нельзя кстати у меня оказался приказавший долго жить USB-метр. Поскреб по сусекам и нарыл следующие компоненты для делителя, изображенного  выше. А именно:

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Резистора на 33кОм не нашлось, поэтому решил последовательно спаять 22, 10 и 1кОм. Благо 10кОм - море и тазик. С USB-метра спаял индикаторную панельку, авось пригодится. USB-метр идеально подошел для этой задачи - штекер, гнездо, между ними ничего лишнего + корпус, красота.

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост
"Пациенты на операционном столе":
Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

И тут мне в голову стала закрадываться мысль, "а не ебанулся ли я пихать эти резисторы слишком ли много резисторов?". Снова поскреб по сусекам и достал дохлую материнскую карту, в надежде найти смд резисторы.

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Хоть я и никогда не паял смд, но всегда надо начинать:) Резистор 10кОм нашелся сразу - их там как грязи, а вот 33кОм, прошуршал с лупой пол платы, уже было хотел сварачивать лавочку, но тут на глаза попался резистор "303" - 30кОм. Я подумал что прецизионная точность нам не к чему, решил попробовать его. Выпаял этих крох:

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Прикинул как буду паять

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост
Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Кидаем сопли, согласно схеме:)

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Впаиваем резисторы на места, после запайки обрезал дорожки, потому что снижали сопротивление с 30кОм до 7-8кОм.

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Ответственный момент.. и все получилось, планшет обманулся:

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Теперь можно использовать эту приблуду с любыми мощными зарядками и планшет будет брать полный ток:

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост

Надеюсь что хоть кто-нибудь узнал что-то новое, спасибо за внимание.

P.S Самодельный повербанк выглядит топорно, но он столько раз выручал меня, что я просто к нему привык:)

Как я зарядку планшета обманывал Электроника, Планшет, Зарядка, Моё, Мат, Длиннопост
