Все еще ищу хорошие лампы: grisard electric - тестирование и обзор
Сегодня я решил попробовать супер-сжатый формат.
Купил за 98 рублей.
Производитель заявляет 11 Вт мощность - по факту 9.7 Вт (все производители завышают мощность, если "погрешность" не более 20% - обман не фатален);
Коэффициент мощности - 0,6 (мало, должно стремиться к 1)
Расходы за год 142 рубля при работе 8 часов в день;
Цветовая температура - 3954 К;
Индекс цветопередачи - 80.6 (не супер, но вполне за свои деньги);
Пульсации лампы безрисковые - 1.39%;
Драйвер лампы устойчивый к изменениям скачков напряжения (можно на дачу);
Лампа адекватно работает с выключателем с подсветкой;
Размеры лампы практически точно совпадают с указанными;
Нагрев корпуса лампы - 80 градусов по Цельсию, колбы - 45 градусов по Цельсию (можно надеяться, что довольно долго проработает);
Световой поток, который измерил я - 821 Люмен, производитель же указывает 990 Люмен.
Вердикт:
Лично я советую к покупке, с мнением других экспертов можете ознакомиться по ссылке ниже.
Источник: обзор лампочки Grisard Electric
Если не хватило и хочется еще: обзоры светодиодных ламп.
Для тех, кому милее видео:
А на пикабу я выкладываю тесты светодиодных ламп каждую неделю!
Уважаемые подписчики, расскажите в комментариях, как вам такой сжатый формат?
Показать полностью
1
Фарлайт - лампа по которой не договорились
Сегодня мы поговорим про лампу Фарлайт. С ней сложилась интересная ситуация. В рамках проекта Доморост я тестирую светодиодные лампы, могу что-то посоветовать. Данная лампа мне понравилась, но мои коллеги не согласились с этой оценкой. Итог - отрицательная оценка у Фарлайт в нашем рейтинге. Что ж, тем интереснее.
Лампа была куплена за 84 рубля. Фарлайт заявляет, что мощность его светодиодной лампочки 9Вт. С этого и начнем. На входе 220 Вольт: включаю лампу при первом включении 8,6 Ватта. Коэффициент мощности 0,6.
Расходы за год: 131 рубль при работе лампы 8 часов в день и при тарифе 5,38 рублей за Киловатт. Лампа при изменении напряжения до 230 Вольт не меняет своей мощности.
Возвращаю на привычные 220 Вольт. Прогрею лампу 15 минут – мощность лампы 8,1 Ватта, коэффициент мощности остался 0,6. Не такой плохой результат.
Цветовая температура 3814 К, индекс цветопередачи Ra 81,4.
Смещение цветности от лампы наблюдается вниз, в область фиолетово-пурпурного оттенка, но с таким небольшим смещением свет от этой лампы можно считать абсолютно белым.
Перейдем к пульсациям света — для исследуемой лампы от Фарлайт никакого риска нету. Пульсация 2.76% на очень высокой частоте 12,7 кГц. Я, конечно, люблю, когда пульсации светодиодных ламп меньше 1%, но для такой большой частоты 2,76%, как показывает нам прибор – свет безрисковый.
Лампа в метре над столом включена и прогрета. 220 вольт в сети.
Убираю внешнюю подсветку – 215 Люкс;
250 Вольт – 217 Люкс;
170 Вольт – 211 Люкс;
50 Вольт – полная темнота.
Что можно сказать, очень большой диапазон у драйвера этой лампы. Такую лампу можно использовать и там, где в сети напряжение нестабильно, где-то за городом, например.
Работает ли лампа с выключателем с подсветкой? Показываю. Лампочка подсветки пока не светится, потому что нет напряжения в сети.
Вот это разочарование. Лампа, которая так неплохо себя показывала, противно светится в полной темноте при работе с выключателем с подсветкой. Включаю лампу, горит ярко. Выключаю её, да не гаснет лампа. К сожалению не работает фарлайт с выключателем с подсветкой.
Кстати, про нужность этого теста, на одной из площадок, где публикуются мои обзоры, был вот такой комментарий:
Меня довольно глубоко это резануло. Представляете, насколько это важная проблема?
Размеры лампы. Первый размер 59 мм. Второй размер 108 мм. А что на упаковке? - 60мм на 110мм.
Ну, немного отличаются, но будем считать, что реальные размеры достаточно похожи на те, которые указал Фарлайт на упаковке. Хотя, наверное тут я прямо хочу вытянуть лампу, уж слишком обидно мне за нее. С другой стороны, именно для таких ситуаций, наши разработчики сделали независимые рейтинги на Доморосте, где мои коллеги смогут провести валидацию этого обзора.
Очень важным является узнать о нагреве лампы. Ведь температура – главный враг светодиода. Корпус нагревается до 81 градуса Цельсия. Колбы холоднее – около 47 градусов Цельсия.
На мой взгляд лампочка неплохая и я бы рекомендовал ее к покупке. С мнением же моих коллег и техническим обзором вы можете ознакомиться на странице полного исследования лампы Фарлайт.
Спасибо всем почитавшим, надеюсь что вам это было полезно, ну а я продолжу публиковать на Пикабу новые обзоры светодиодных лампочек каждую неделю.
Показать полностью
11
Подставка для наушников
Всем доброго времени суток.

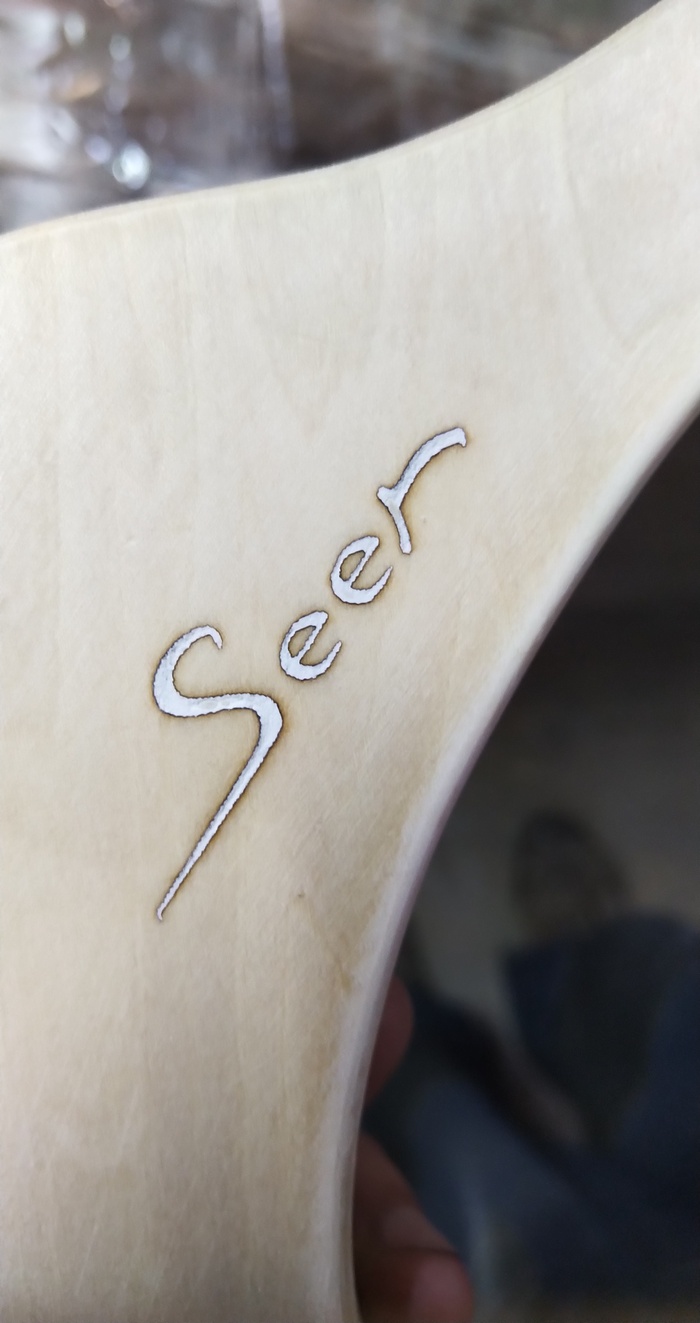

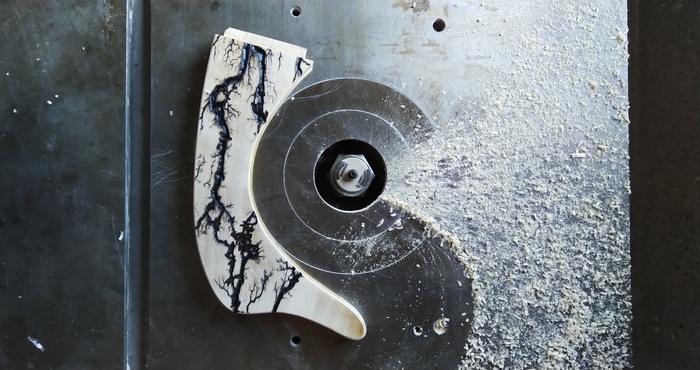

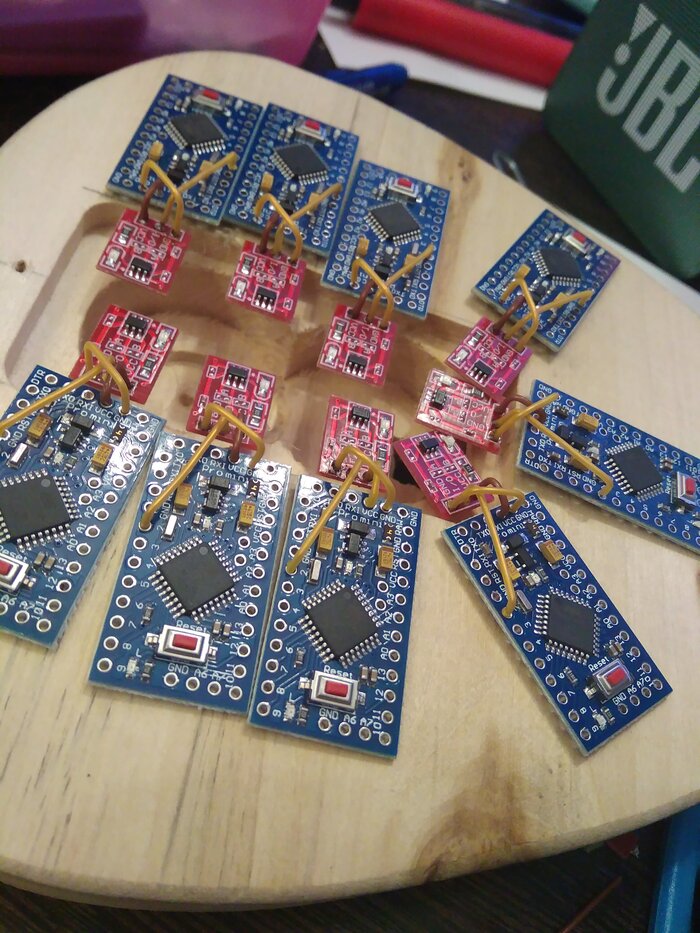

Сегодня рассказ о создании своего первого большого проекта с использованием дерева и замурованной в него электроники. Кого текст не вдохновляет, листайте вниз.
Хотелось всегда изготовить нечто оригинальное, но в голову так и не приходили нужные мысли. Знакомый как-то предложил изготовить настольную подставку для наушников. Много времени прошло после этого разговора и вот бессонной ночью всё само собой нарисовалось в голове. Взял бумагу, сделал несколько набросков и через несколько минут у меня появилось представление о подставке. Дальше творческий демон начал лютовать: а давай туда лампочек понавтыкаем, да не просто лампочек, а адресную светодиодную ленту. К тому моменту у меня уже были новые игрушки в виде “Arduino nano” и я писал простенькие программки для своих нужд, ничего серьёзного, шим модуляторы, пищалки, светилки, котроллеры полива, точечная сварка. В квартире я смонтировал подсветку окон на гардинах и добавил к монитору компьютера “Ambilight” это динамическая подсветка такая. О ней ничего выкладывать не буду, просто знайте, что можно такую штуку сделать и она довольно проста в изготовлении. Видосик с демонстрацией работы к сожалению можете только на моём youtube увидеть, тут только одно видео прикрепляется.
Продолжу. Хотелось сделать подставку универсальной, чтобы она не только держала наушники, но были в ней и дополнительные опции. Добавил гнездо USB под зарядку беспроводных наушников, пока висят на ней. Даже в планах было добавить беспроводную зарядку телефонов, но в экспериментах выяснилось что катушка неплохо так разогревается и всё содержимое моей тайной коробочки будет находиться в некомфортных условиях. Пришлось отбросить эту идею. Даже хотел было встроить в неё аккумулятор, но и эту затею я отбросил, мало-ли что может с ним произойти и никак не хотелось создавать штуку, которая из-за брака или ещё по каким-либо причинам могла полыхнуть. Ведь литий прекрасно горит на воздухе. Добавил независимую подсветку USB гнезда, добавил датчик света, для того чтобы светодиоды в тёмное время не слепили, а в светлое были видно освещение. Тут началось моё экспресс обучение от тестя в столярке. Евгений Самуилович отличный мужик, много чему научил, подсказывал что и как нужно делать и про безопасность давал наставления. Большое ему уважение, здоровья и долгих лет жизни. Смастерил трафареты. Началось изготовление первого тестового образца. За пару сдвоенных выходных всё было готово, дерево распилено, обработано, электроника прошита спаяна и смонтирована. Я был доволен как слон. Устроил фотосессию. И дальше был только один вопрос – нужно ли делать ещё? Ответ не заставил себя долго ждать, наступило время локдауна Covid19, на время которого работа меня послала на удалёнку, пока на месяц. Я же сразу без раздумий махнул в деревню, где всё и закипело. Выпендриваться не стал, взял мягкое дерево, под рукой была липа. Вполне для меня хороший материал, главное лёгкий в работе, но вонючий будто коты нассали)) И к счастью это всё только во время обработки. Модернизировались шаблоны, создавались новые версии приспособ для обработки. Забегая вперёд скажу что много совершил ошибок, на конечный результат не влияющих, но прибавляющих время изготовления заготовок. Постоянно всплывали моменты и понимание того как можно было облегчить производство и его оптимизацию. Меня же время никак не торопило, я получал истинное удовольствия от каждого дня, проведённого с своей идеей. Была весна (календарная) снег ещё лежал. Подъём в семь, брёвна, колун, хотя нет, дровокол служил верой и правдой, поленья, мастерская, буржуйка, спички, юшка, дверь поплотнее чтобы тепло в мастерской не растворялось как сахар в кружке и завтрак. Через часик можно было обойтись без дополнительного утепления луковой моды. И так каждый день. Без выходных с восьми до двадцати двух с перерывом на обед и нужняки. Так хорошо время никогда не проводил. Делал то, что нравиться. Месяц продлился продлением ещё на месяц, чему я был несказанно рад и продолжал творить и создавать. В ход пошли и доски с фигурами Лихтенберга, их то в последствии у меня разобрали в первую очередь. А вот обработка их была немного опаснее, берёза по сравнению с липой очень твёрдая порода, и из-за отсутствия опыта и не отлаженного производства было несколько моментов, где мои пальцы могли стать короче или просто гематомой на животе. Нужно было сделать глубокий паз для ленты и рассеивателя света. После очередного отскока детали от фрезера я просто начал его боятся, вплоть до того что хотел забить на всё(((. Отбитым ладоням и кистям просто давал отдохнуть, занимаясь пайкой проводов всей электронной части, помогая дочери с домашкой или проверяя её, школу тоже скинули на удалёнку. Глаза боятся, руки делают, и всё становиться легче с практикой и выводами от происшествий. Каждый день заканчивался одинаково, я не мог уйти спать от результата оконченного дня, нескончаемых мыслей и мечт о том что будет дальше. Дела не стояли на месте, детали собирались и появлялось с каждым днём всё больше сборок. Вкладывалась лента, монтировались отражающие пластиковые полоски, заливалось полимером, и шлифовка, шлифовка, шлифовка. В днище встраивался контроллер, сенсорный датчик, гнёзда, тумблера, закрывалось крышечкой. Шурин помог с печатью моей эмблемы на лазернике с ЧПУ. Тоже огромная благодарность ему с советами. https://vk.com/stolyar12

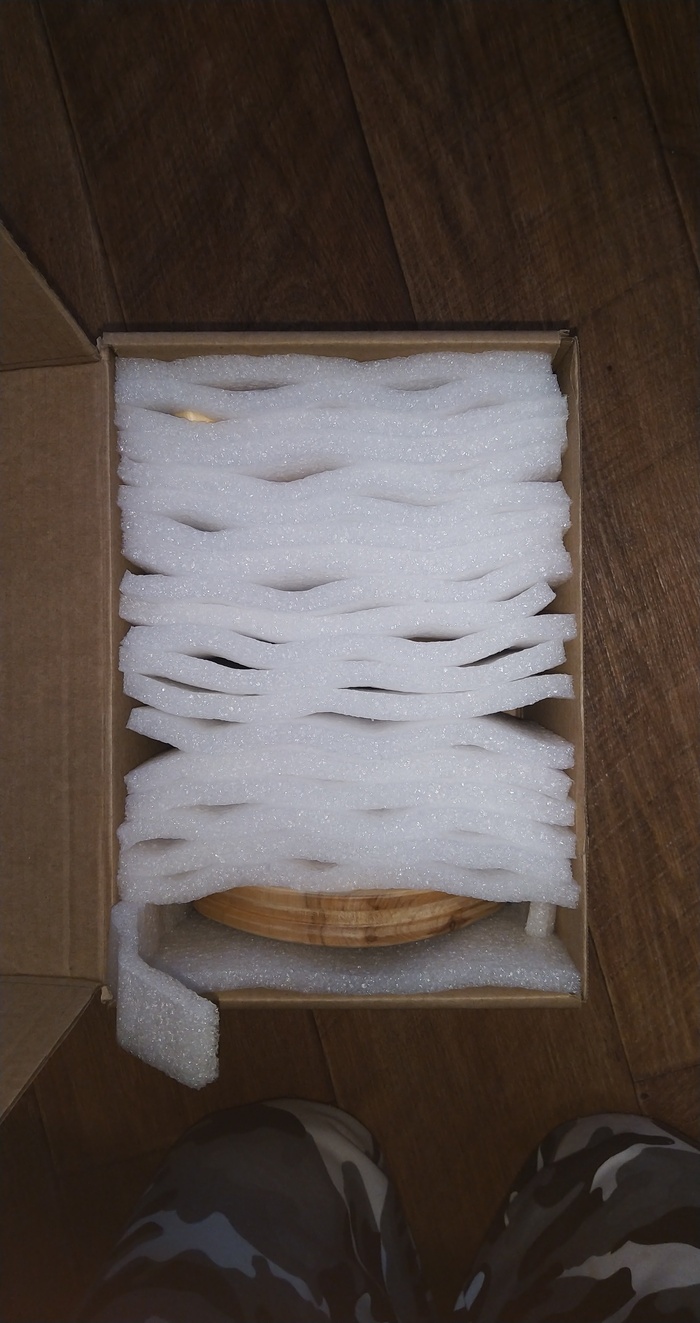

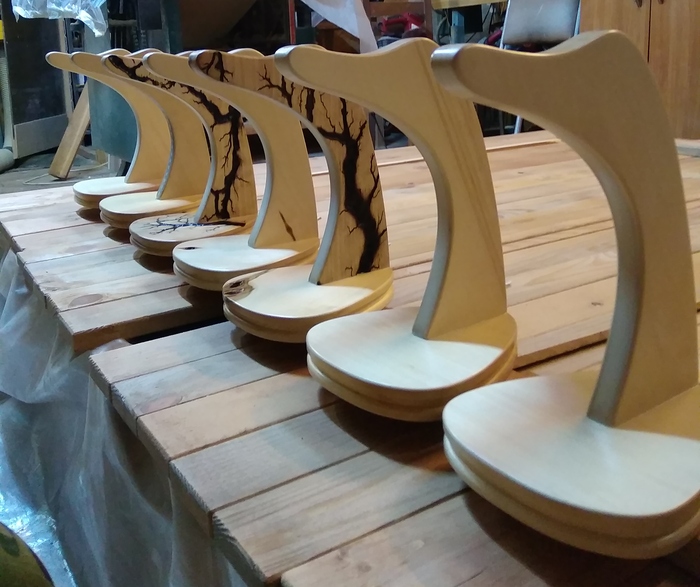

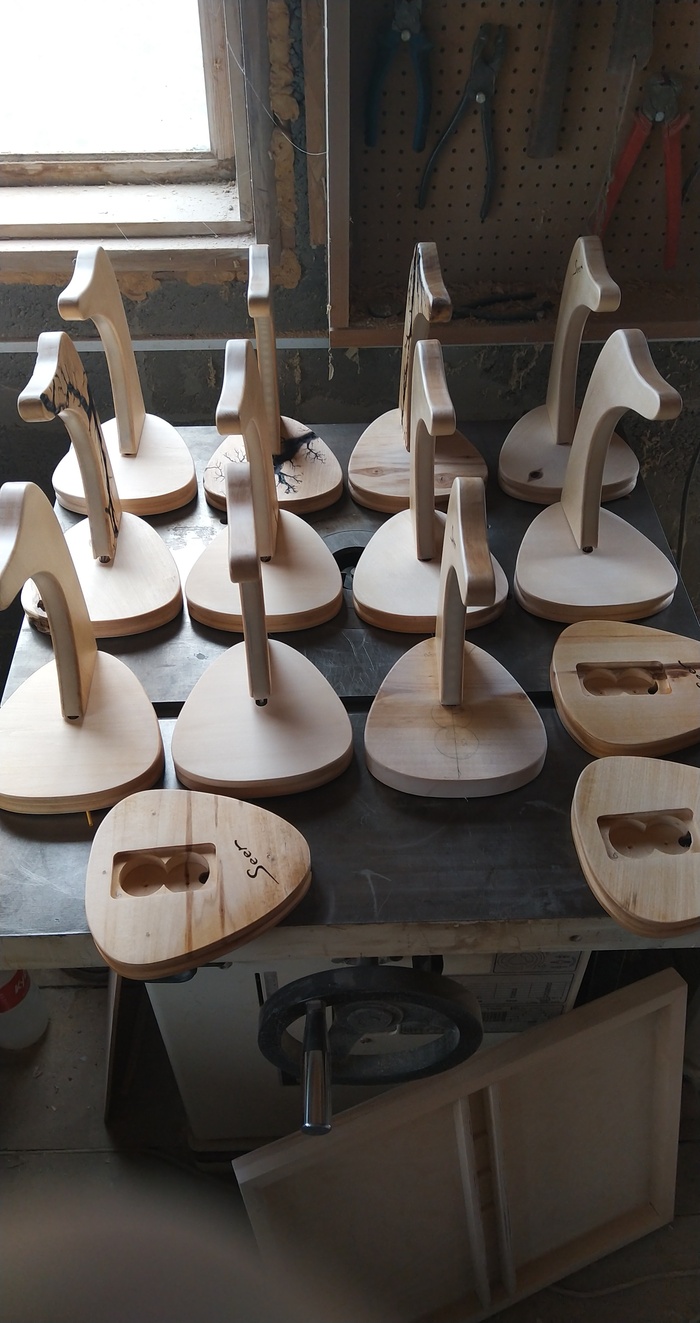

За два месяца изготовил десять полностью рабочих и такое-же количество комплектующих, на сборку которых не нужна мастерская, продолжить я смог бы и в городе. Был курьёз с лакировкой, вернее последствия не соблюдения техники безопасности. Промывая растворителем аэрограф, зачем-то решил глянуть в ёмкость для лакокрасок, нажал на спусковой рычаг, ну и как итог растворитель в лицо и глаз, два дня не мог работать, ночь не спал, будто наждачку под веки положили. Так быстро я никогда не бегал, как в тот вечер, к раковине для промывки глаза. Локдаун закончился, мой чирик подставкок смотрел на меня и радовал. А там и снег растаял, лето на носу. Разместил в Etsy, Ярмарке мастеров, и ещё парочке магазинах. Раздобыл картона, наделал коробок для упаковки. И сидел ждал. Вообще-то не сидел, работал на работе, я айтишник по образованию, стаж уже наверно к восемнадцати годам доходит. А это вот всё выше описанное моё хобби. Не могу просто сидеть и ничего не делать. Последние полтора года живу без дивана и телевизора, понимаю, что отсутствие оных никак не напрягает, они мне просто не нужны.

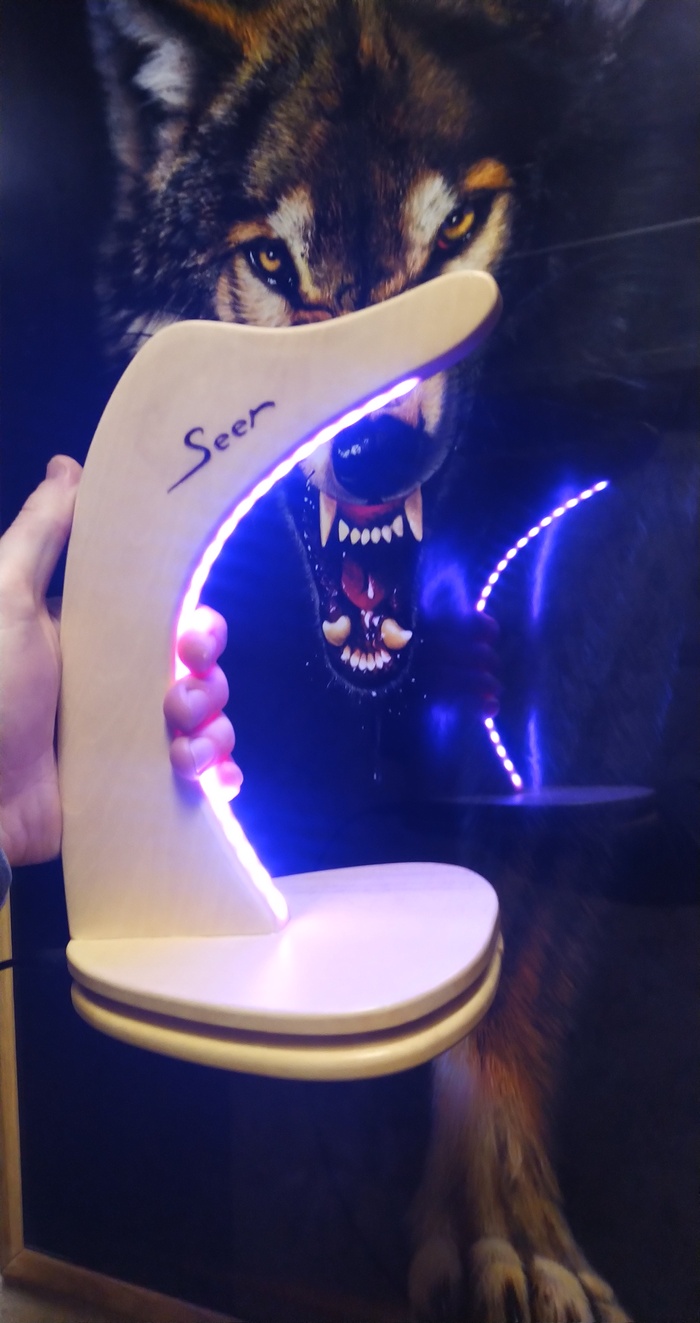

Ну и собственно фото-видео отчёт
Показать полностью
16
1
Светильники шестигранной формы
Итак, захотелось мне сделать светильники в гостиную. Опыт с LED имелся за плечами благодаря электрификации разнообразных архитектурных макетов в прошлом по работе, сначала на подхвате, потом уже и полностью всю коммутацию делал в 2015-2017 годах.
Раньше висела 1 люстра, которой было мало на помещение в 40 кв метров, а после утепления полов, высота комнаты уменьшилась и подвесная люстра смотрелась уж слишком низко, а те, кто выше 175см мог уже и готовой об неё стукнутся, хотя это не про меня, но гостей всё же жалко). Так что поставил себе задачу сделать 4 точки освещения, минимальные по высоте, каждый светильник на отдельной кнопке и что бы вписывались в интерьер (ну хоть как-то, дизайнеры не пинайте меня слишком сильно).
Началось всё как обычно у меня - с автокадика:
3Д моделька, общий чертёжик под ЧПУ и элементами которую вручную надо было сделать.
Что мне требовалось:
1. Корпус (раз дача и по большей части вагонка - значит дерево + морилка + лак)
2. Какой-то фильтр для рассеивания перед LED лентой (тут мой выбор пал на оргстекло, который матировал с обоих сторон)
3. Основа/подложка для LED ленты (для лучшего охлаждения желательно использовать метал, нашел старые листы под домом, среди которых был лист нержавейки) + что-то между корпусом и подложкой, что бы последнюю было удобнее и надёжнее крепить, тут уже использовал пластик - полистирол.
4. Сама LED лента. На каждый светильник пришлось около 1,15 метра ленты.
5. Штыри для крепления (3 штыря к потолку, жесткое крепление и можно отрегулировать высоту и наклон при желании открутив крышку из оргстекла)
6. Винты, гайки, шурупы
На фотках процесса будут представлены в основном 3 из 4х светильников или их детали, так как самый первый светильник сразу же собрал, подвесил и тестировал на освещение, температуру и стабильность несколько недель.
После тестирования, добавил отверстия в белых деталях сверху светильника для циркуляции воздуха из щели снизу между корпусом и оргстеклом. Хоть небольшого доп охлаждения. Так же добавил около 250 мм ленты, изначально было 900мм и показалось, что недостаточно. В жару, когда температура за окном была +30°C, а в помещение +24°C, в самых горячих точках на нержавейке температура достигала +63°C после и на протяжение 4-5 часов выше не поднималась на тестовом светильнике. Что по данным одна бабка сказала в интернетах является почти потолком (предел для современных LED лент +65°C для нормальной эксплуатации LED ленты)
Для того что бы понять - "а сколько же мне нужно килограмм освещения в люменах" нашел формулу (сейчас искать уже не хочется заново, простите Т_Т), но получилось в промежутке рекомендованных 150-200 Лк для гостиной (возможно в комментах кто-то укажет всё более точнее в цифрах). Не слишком ярко, самое оно, что бы отдыхать и расслабляться в кресле за книгой\телефоном или за компом, либо наслаждаясь беседой за бокалом... чая)
Подложка из нержавейки для LED ленты, вырезал по шаблону из картонки ножницами по металлу. На фото 1шт отмытая 646 растворителем и 2 шт ещё не отмытые, следы ржавчины от соседних листов из просто железа попроще.
Примерка после вырезания всех основных деталей, оргстекло ещё не матировано, а дерево уже зашкуренно и отшлифовано после ЧПУ фрезеровки, но не тонировано и без лака.
Тонировка морилкой под палисандр
Ленты на подложках из нержавейки. Там, где края ленты обрезные и отверстие для провода сквозь лист нержавейки - всё облепленно изолентой от случайного КЗ в несколько слоёв. LED лента и провода дополнительно подклеена цианакрилатным клеем для надёжности.
Светильники в сборе, с отверстиями в белой части, блоком питания и колодками для подключения.
Светильник на месте с матированным оргстеклом. 3 штыря пронизывают широкие лапки деревянного каркаса и ввинчиваются в потолок. Под крышкой из оргстекла штыри подкручиваются гайками как крепёж корпуса. В торце штырей нанесена прорезь для плоской отвёртки.
Все 4 светильника
Итог: Освещение - что надо для гостиной(на мой взгляд). Греются впритык к рекомендованным максимальным температурам для ленты, которая указана на упаковке, что настораживает в плане долгосрочности службы самой ленты. Как вариант - можно будет добавить радиаторы на площадки сверху. А ещё навесить димеры/контроллеры с блютус/вайфай/ИК порт/диалап регулировкой и вообще с телефона всё это включать и настраивать, но я пока так, на клавишах, по старинке.
Месяц в работе, какие-то светильники по 1-2 часа работают, какие-то по 5 часов. Всё стабильно.
Материалы:
Дерево: клеенный щит из ели 28мм
Оргстекло: 2 мм
Полистирол: 5мм
Нержавейка: листовая 0,5 мм
Морилка: Krafor палисандр 2 слоя
Лак: паркетный алкид-уретановый Eurotex 1 слой
LED лента: Light Resurs характеристики (характеристики на 1метр: 240 LED, 3840 люмен, напряжение 12 V, мощность 24 Вт, тёплый свет 2700 К)
Блоки питания: Eleganz, 12В, 60 Вт, IP67
А так же штыри, винты, гайки, шурупы, наконечники, колодки
Инструменты:
Комп
ЧПУ станочек
Бор машинка
Наждачная бумага/шлейф губка, зерна: 120, 240, 600
Отвёртка
Пресс-клещи
Бокорезы
Паяльник
Благодарю тех, кто дошел до этих строк, надеюсь было интересно и возможно полезно, здравая критика и советы приветствуются)
Чертежи, 3Д моделька и прочая работа моя.
Показать полностью
8
Топ 25 дешевых датчиков, модулей и контроллеров для модернизации ламп и освещения
UPD:
Ссылка на датчик движения
1) Датчик движения за 69 руб.
Датчик движения для светильников и ламп, который подает сигнал для включения когда кто-то движется в диапазоне обнаружения, он выключит свет, когда люди уйдут из 'поля зрения', диапазон обнаружения: 120 градусов, расстояние обнаружения: 1-3 метра. Стоит такой около 69 рублей. ссылка на источник
2) Датчик сканирования
Специальный модуль с сенсором, при приближении руки на 3-8 см. подает сигнал на включение светильника. Стоит такой модуль 69 рублей. ссылка
3) Пружинный переключатель
Переключатель-сенсор пружинного типа, подключается после трансформатора 12v, затем к светильнику. Стоит такой где-то 69 руб. ссылка
4) COB-светодиод
Светодиод на плате, работающий от напряжения 220v. Стоит такой около 38 руб. ссылка
5) Светодиодный чип
Светодиодный LED модуль для прожекторов, 10 Вт, 9-12В. Стоит такой 48 рублей. ссылка на источник
6) USB светильник
'Дежурный' USB светильник. Стоит такой около 58 руб. ссылка
7) Светодиодный светильник для мебели
Модуль светодиодной подсветки для шкафов, включается автоматически при открытии дверцы, стоит такой около 78 руб. ссылка
8) Светодиодный модуль
Палат с множеством светодиодов для самостоятельной пайки светильника с холодным белым светом. Стоит такой около 67 руб. ссылка
9) Гирлянда
Светодиодная гирлянда с нежным желтым светом. Стоит 1 метр около 70 руб. ссылка
10) Модуль для лампочек
Модуль со светодиодами для ремонта отработавших лампочек, либо создания своих. Стоит такой около 93 руб. ссылка
11) USB гирлянда
Светодиодная гирлянда с питанием от USB для небольшого дизайна в комнате. Стоит 1 метр около 100 руб. ссылка
12) Фито-светодиод
Светодиодный модуль фитолампы 20W для выращивания растений. Стоит такой около 117 рублей. ссылка на источник
13) Голосовой выключатель
Умный переключатель со звуковым голосовым датчиком включения и выключения. Стоит такой 133 рубля. ссылка
14) Переходник
Патрон-переходник для 2х ламп E27. Стоит такой около 127 руб. ссылка
15) Адаптер-переходник GU10
Специальный патрон с адаптером для гнезда с цоколем E27 с переходом на цоколь GU10. Стоит такой 146 руб. ссылка на источник
16) Умный ночник
Необычный ночник в розетку, который включается автоматически когда стемнеет и выключится, когда будет уже светло. Стоит такой около 147 рублей. ссылка
17) ИК датчик движения
DC 12-24V датчик движения. 3-5 метров, 120 градусов. Стоит такой около 151 рубля. ссылка
18) Сенсор включения
Сенсор, автоматический включающий освещение при обнаружении движения в диапазоне 4-6 метров. Стоит такой 154 рубля. ссылка
19) Драйвер
Драйвер-трансформатор для светодиодных ламп. Вход 85-265 Вольт, выход 4-12 Вольт. Стоит такой около 104 рублей. ссылка
20) Модуль управления лампой
Устройство модуля для с дистанционного управления лампами, работающими на солнечной батарее . Стоит такое около 440 руб. ссылка
21) Контроллер освещения
Контроллер для батареи NI-MH 1,2 В, имеет защиту от перезаряда\разряда. Стоит такой 265 руб. ссылка
22) Модуль управления зарядным устройством
Набор для самостоятельной сборки и пайки модуля управления зарядкой для литиевой батареи. Стоит такой набор около 31 рубля. ссылка
23) MPPT Контроллер
MPPT Контроллер заряда солнечной батареи 1A, 4,2 V. Стоит такой около 57 руб. ссылка
24) Диммер
Миниатюрный диммер для регулировки яркости с дистанционным управлением для светодиодных лент, 12 А. Стоит такой около 300 руб. ссылка
25) Bluetooth контроллер
Умный Bluetooth контроллер с различными функциями для цветных светодиодных лент. Управляет через смартфон самим светильником: регулировкой яркости и цвета, таймер, режим музыки (автоматически подстраивается под ритм музыки). Стоит такой около 400 руб. ссылка на источник.
