Теперь когда мне грустно на созвонах я жму кнопку и смотрю как маленький поезд едет по своим маленьким делам 🤡

В одном из ранних постов я писал о том что мечтаю замоделить миниатюрную железную дорогу. Так вот, я по-прежнему мечтаю, а пока вот.

За кадром несколько изменил конструкцию:

- Добавил корпусу скруглений для большей "мультяшности".

- Отвязал ландшафт от путей сделав пути не кольцом а просто коробом, так конструкция стала проще и устойчивее.

- Добавил кустики для живости обстановки.

- Поезд сделал монолитным, отдельные вагоны в процессе движения сильно тряслись, да и кольцевое движение не требует какой-то гибкости состава.

- Добавил детализации в мост: сделал чуть ниже по высоте и добавил две декоративные арки.

Поезд приводится в движение магнитами. Один магнит установлен на дне локомотива, а второй на диске под путями. В движение диск приводится, все так же, как и ранее, шаговым мотором 28BYJ-48 подключенным к ардуинке. Вся электроника свободно помещается внутрь корпуса модели, но я не стал этого делать, т.к. это прототип и начинка в дальнейшем пойдет на другие проекты. На дне модели предусмотрено отверстие для провода если есть желание запитываться не от батарейки, а от блока питания.

Следить за моими придумками и некоторые мои модели в STL можно скачать тут.

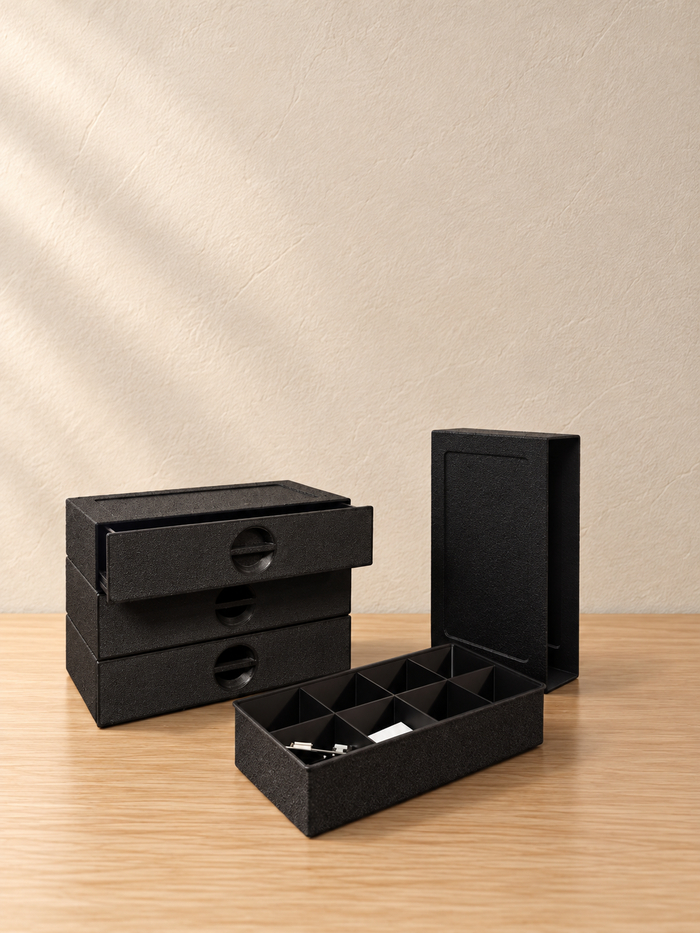

Пока изучал новую для себя тему - электронику, - появилась необходимость аккуратно хранить всё это добро. Так родилась идея такой системы хранения:

- Коробочки с разделителями в разных комбинациях. Их можно складывать в стеки без дополнительных деталей.

- Модули с выдвижными ящиками для стационарного хранения коробочек. Благодаря выемкам и выступам сверху и снизу модули тоже можно складывать в стеки или использовать по отдельности.

- Сами выдвижные ящики с углублениями под коробочки. Чтобы достать нужную коробочку, не придётся разбирать весь стек - достаточно выдвинуть ящик. В ручке предусмотрено сквозное отверстие: через него видно, есть ли внутри коробочка.

- Дополнительно сделал пустотелый модуль, который можно использовать как полку в стеке.

Можно было бы сделать одну коробочку с пазами и переставлять в ней разделители как угодно. Но у такого решения есть свои минусы: съёмные перегородки могут расшатываться, а мелкие детали из ячеек с прямыми углами на дне доставать неудобно. Здесь же дно каждой ячейки имеет скругления - так проще подцеплять всякие мелкие штучки.

Следить за моими придумками и некоторые мои модели в STL можно скачать тут.

Начал попытки к продвижению своего увлечения на логично следующий этап - внедрение электроники. Купил набор Ардуино и у меня глаза разбежались: столько датчиков, столько котроллеров.

Идея, конечно, была очевидная и грандиозная - замоделить и собрать автокормушку для животинки с таймером и настройками, но что то это сложно.

Поэтому моим первым творением стала полуавтоматическая кормушка для меня 🤡

Дозированная подача качковского порошка осуществляется путем вращения шнека внутри кормушки. Вращающий шаговый мотор 28BYJ-48 (очень слабый) запитан от ардуинки и включается по нажатию кнопки, выключается по таймеру в скрипте.

Вот такой вот первый эксперимент 🌟

Следить за моими придумками и некоторые мои модели в STL можно скачать тут.

Не стал публиковать вчера чтобы не обделять вниманием компанию Эппл с их презентацией 🤡

Я заметил что прошлый вариант станка очень заинтересовал людей, на меня подписалось более ста человек (для моего маленького канальчика этого ого-го). Поэтому я решил вернуться к этому проекту повторно, переосмыслить конструкцию и внести доработки после испытаний ранее реализованного станка.

И так, что я переделал:

- В минимальной комплектации станок имеет всего одну продольную перекладину. Это облегчает конструкцию, удешевляет печать, радует глаз.

- Все валики и перекладины имеют два размерных варианта, что позволяет собрать станок под себя: более узкий/более широкий, более короткий/более длинный, можно сделать двойную продольную раму.

- Бердо (подвижная решетка), тоже, можно расширять. Еще я сделал уже ребра, что позволило в полтора раза увеличить количество "несущих" нитей

- Бегунок сделал более обтекаемым и со смещением щели для размотки нити, чтобы не цепляться за изделие во время ткания. В процессе использования понял что с такой стреловидной формой его можно пробрасывать из конца в конец и он не будет цепляться.

- На валиках сделал борозды чтобы нити не перепутывались и шли параллельно.

- Добавил дополнительные валики для натяжения и распределения нитей.

- Переделал блокировщики роликов, чтобы чтобы каждым было легко управлять одной рукой как для натяжения ткани так и для роспуска. При вращении в сторону натяжения они сами расщелкиваются, а в сторону расслабления блокируют проворачивание шестерни.

Уже на этапе использования я понял что верхние ролики нужно было сделать выше для большей амлитуды хождения бердо, так что завтра выложу исправленные плашки под ролики.
