Обзор щитков, где у каждой коробки одни плюсы, мы бы сами не дочитали: такой текст пахнет рекламой. Поэтому слабые места названы у всех девяти позиций. Цены идут от пластиковой ЭРА за 568 ₽ до чёрного IEK на 54 модуля за 4 159 ₽. Мы прошли около 200 карточек и опирались на примерно 380 отзывов покупателей этих щитов на Маркете. Всё, что ниже 4,7 по рейтингу, в подборку не попадало. В итоге пять брендов, два безымянных щита учёта и одна металлическая коробка под счётчик.

В двух словах

• Берём не думая: КДЕ-1 за 1 152 ₽, если нужен щит под счётчик на улице. Защита IP54 и прозрачная дверца, а за такие деньги большего от пластика ждать странно.

• Пропускаем встраиваемый EKF Basic ЩРВ-П, если стену долбить не собираетесь: под навесной монтаж он просто не про вас, лучше глянуть RUCELF ЩРН-П на те же 24 модуля.

• На любителя: IEK TEKFOR ЩРН-П на 54 модуля в три рейки за 4 159 ₽. Под большую квартиру с кучей групп нормас, под дачу с тремя автоматами это переплата за пустые места.

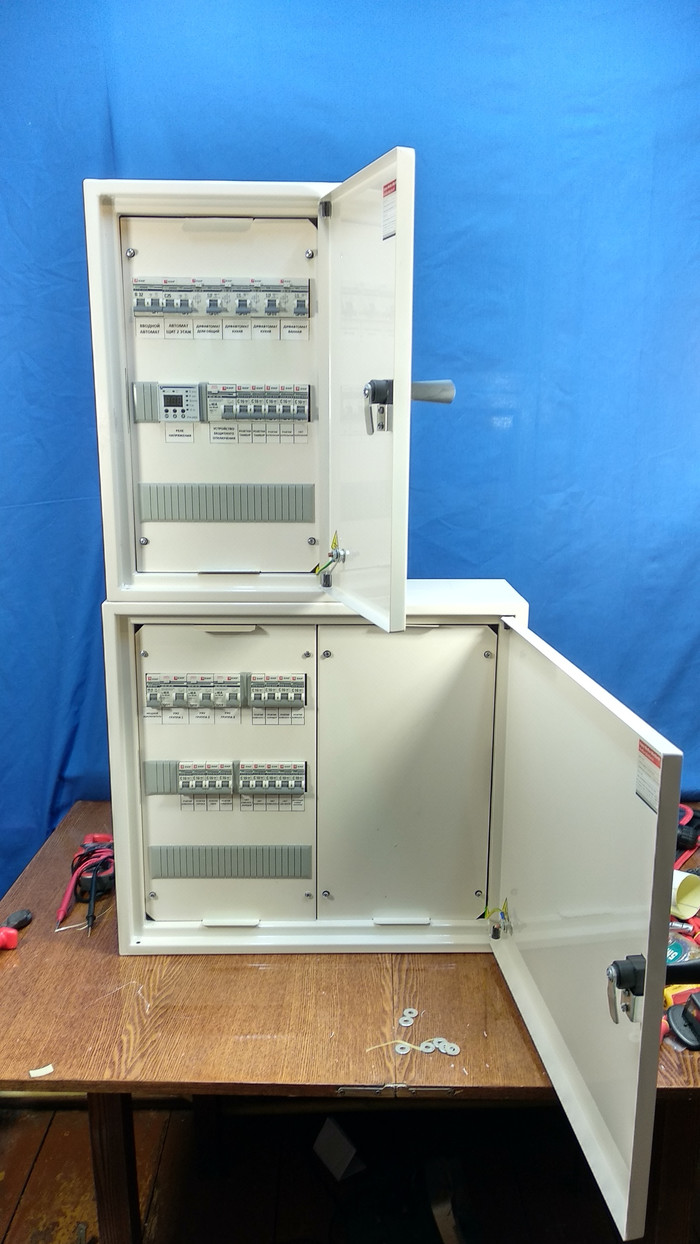

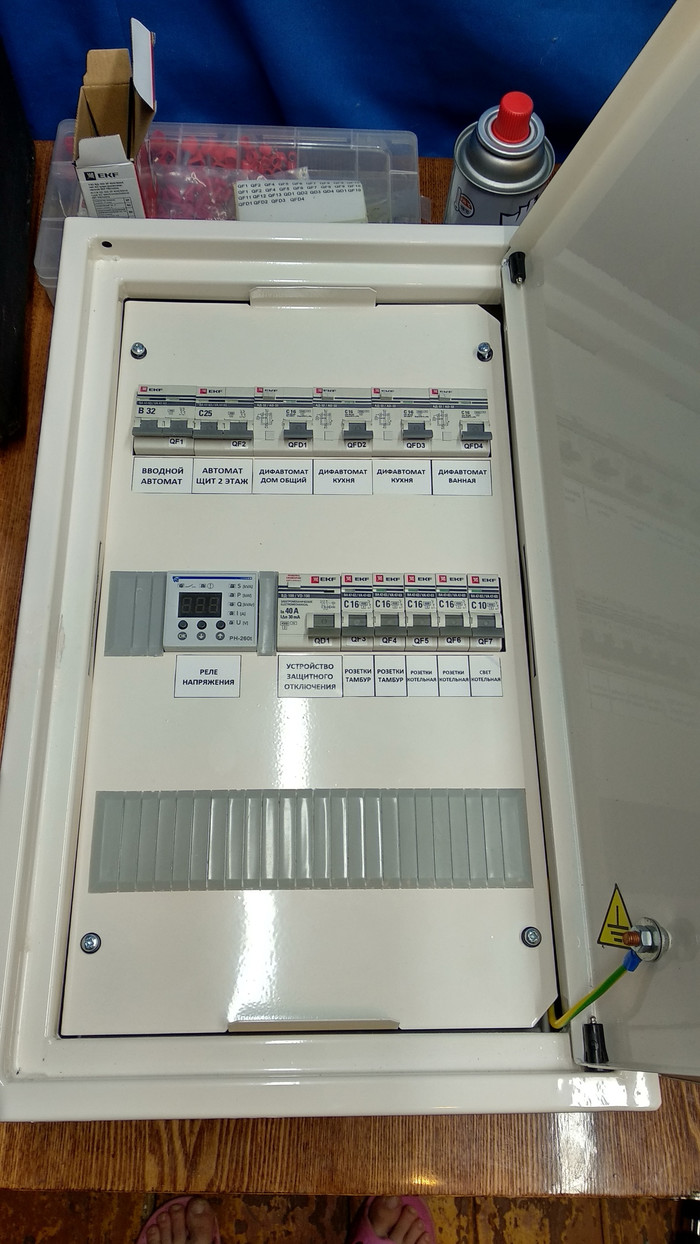

Лучшие распределительные щиты по рейтингу

1. IEK ЩМПп — рейтинг 4.9 (102 оценки)

2. IEK TEKFOR ЩРН-П — рейтинг 4.9 (350 оценок)

3. Danub Box ЩМП-П — рейтинг 4.9 (87 оценок)

Лучшие распределительные щиты по цене и качеству

1. RUCELF ЩРН-П — от 1 527 ₽ · рейтинг 4.9

2. ЭРА SIMPLE ЩУРн — от 1 680 ₽ · рейтинг 4.7

3. EKF Basic ЩРВ-П — от 2 141 ₽ · рейтинг 4.8

Самые недорогие распределительные щиты

1. ЭРА SIMPLE ЩРН-П — от 568 ₽

2. КДЕ-1 — от 1 152 ₽

3. КДЕ-2 — от 1 283 ₽

Беглый список дал общую картину, а ниже каждый щит разбираем по отдельности: как собран, что пишут в отзывах и кому реально зайдёт. Если удобнее сравнивать всё разом, вот весь список щитов на одной странице.

В этой статье

• В двух словах

• Как мы отбирали
  1. Электрощит ЭРА SIMPLE ЩРН-П
  2. Электрощит EKF Basic ЩРВ-П
  3. Электрощит IEK ЩМПп
  4. Электрощит IEK TEKFOR ЩРН-П
  5. Электрощит Danub Box ЩМП-П
  6. Электрощит ЭРА SIMPLE ЩУРн
  7. Электрощит КДЕ-1
  8. Электрощит RUCELF ЩРН-П
  9. Электрощит КДЕ-2

• Что бы брали

• Ответы на частые вопросы

Как мы отбирали

Сразу честно: сами эти щиты мы не вешали и автоматы в них не щёлкали. Всё, что написано ниже, опирается на отзывы реальных покупателей, их имена и оценки стоят в блоках товаров. Где отзывов немного, выводы делаем осторожнее.

Данные брали с Яндекс Маркета (Москва) на момент подготовки обзора. На входе было около 200 карточек распределительных щитов, и все уже с высоким рейтингом. Дальше сузили список до 9 позиций: смотрели, сколько у щита отзывов и покупок, есть ли он в наличии и не дублирует ли соседа по сценарию.

Поэтому в подборке оказались очень разные коробки. Есть встраиваемый пластик, есть уличные щиты с IP65 и IP54, есть металлический учётный щит под счётчик. У отобранных товаров в сумме около 380 отзывов и больше 10 000 покупок, так что опора на чужой опыт тут не символическая.

Весь отбор с цифрами, от выдачи Маркета до готовой подборки, расписали в отдельном посте.

1. Электрощит ЭРА SIMPLE ЩРН-П: пластиковый навесной корпус с прозрачной дверцей

Навесной распределительный щит ЭРА SIMPLE ЩРН-П сделан из пластика и рассчитан на 12 модулей в один ряд на DIN-рейке. Корпус крепится прямо на стену, по габаритам он примерно с толстую книгу. Дверца прозрачная, поэтому положение автоматов видно без открывания крышки.

Степень защиты у корпуса IP41. Максимальное напряжение, на которое он рассчитан, составляет 400 В. В коробке лежат корпус, дверца и рейка, а шины для нуля и заземления придётся докупать отдельно. Место под их крепление внутри при этом предусмотрено. За 568 ₽ ждать металлический корпус странно, но и пластик здесь не картонный: металлическая планка крепления держит устойчиво.

Характеристики

• Бренд: ЭРА

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 198x95x259 мм

• Количество модулей: 12 шт

• Число рядов DIN реек: 1 шт

• Степень защиты (IP): IP 41

• Прозрачная дверца: да

• Смотровое окошко: да

• Комплектующие: дверца, корпус, рейка

• Материал: пластик

Отзывы покупателей

В отзывах в плюс идут цена и сборка: пластик хвалят за то, что корпус не ходит ходуном. Обратная сторона проявляется на доставке, когда щит приезжает с повреждениями, а в одном отзыве описана трещина на корпусе. По жёсткости мнения расходятся, и толстый кабель через гибкие стенки заводить неудобно.

Плюсы

• около 31% покупателей упомянули «Цена и соотношение цена/качество»

• Прозрачная дверца и степень защиты IP41

• Несколько покупателей хвалят качество сборки, корпус «ходуном не ходит»

• В комплекте есть DIN-рейка, несколько покупателей отмечают место для крепления шин

Минусы

• примерно 24% покупателей упомянули «Комплектация»

• Покупатели часто пишут, что в комплекте только планка, а шины для нуля и заземления приобретаются отдельно

• Немало покупателей получили щит повреждённым, один пишет о трещине на корпусе

• В нескольких отзывах ругают упаковку, упоминают лопнувшие углы

«Использовал, как короб для автоматики на перегонный куб и ректификационную колонну. Все вместилось.»
— Дмитрий Щербатых, оценка 5

«качественный товар. ни единой царапины на пластике»
— Владимир Карасев, оценка 5

«в целом добротный за эти деньги, внутри только динрейка. шин нет.»
— Андрей Чугунов, оценка 4

Где купить

Проверить, есть ли в наличии на Маркете — от 568 ₽

Выводы

Небольшая разводка, где хватает одного ряда на 12 автоматов и важна цена, как раз под этот щит. Прозрачная дверца и IP41 закрывают базовые задачи без переплаты. Шины для нуля и заземления лучше заказать сразу вместе с корпусом, чтобы монтаж не встал.

Тем, кто заводит кабель 3х6 или ждёт жёсткого корпуса, стоит присмотреться к металлу: пластиковые стенки здесь гнутся. И коробку лучше вскрыть при курьере, потому что жалобы на повреждения после доставки встречаются.

2. Электрощит EKF Basic ЩРВ-П: пластиковый встраиваемый корпус на 24 модуля

Глубина у EKF Basic ЩРВ-П всего 100 мм, так что под нишу в стене не придётся долбить полкирпича. Щит встраиваемый, корпус пластиковый, по фасаду 366 на 295 мм. Степень защиты IP41 рассчитана на сухое помещение, а не на сырой подвал или улицу.

Внутри помещается 24 модуля, номинальный ток 125 А, напряжение до 400 В. Для квартирной или небольшой дачной схемы с запасом под пару будущих линий этого обычно достаточно. Учтите при покупке, что корпус приходит пустым и шины в него придётся докупать отдельно. За 2 141 ₽ голая коробка без начинки выглядит логично, но к монтажу лучше подготовиться заранее.

Характеристики

• Бренд: EKF

• Цвет товара: белый

• Тип шкафа: щит распределительный

• Способ монтажа: встраиваемый

• Размеры (ВxГxШ): 366x100x295 мм

• Номинальный ток: 125 А

• Минимальное напряжение: 400 В

• Максимальное напряжение: 400 В

• Количество модулей: 24 шт

• Степень защиты (IP): IP 41

• Комплектующие: 1 шт., Щит ЩРВ-П-24 IP41 (пром. упак.) Basic EKF pb-v-24-bas

• Материал: пластик

Отзывы покупателей

В отзывах о щите речь в основном про сам корпус и доставку. Пластик покупатели называют годным, щит приезжает целым и в пупырке, а реальный вид совпадает с картинкой. Неприятный момент всплывает уже при сборке, когда в коробке не оказывается шин.

Плюсы

• около 29% покупателей упомянули «Цена и соотношение цена/качество»

• Пластик корпуса несколько покупателей называют качественным

• В нескольких отзывах щит пришёл целым и хорошо упакованным

• Несколько покупателей пишут, что товар соответствует описанию

Минусы

• примерно 16% покупателей упомянули «Комплектация»

• Несколько покупателей пишут, что щит приходит пустым, без каких-либо шин

• Один покупатель пишет, что взял щит из-за доступной цены, а при наличии денег выбрал бы другого производителя

«Доступная цена, взял для себя, если бы были деньги взял бы у других производителей»
— Андрей Акинфин, оценка 5

«за свои деньги нормальный кроме корпуса и металлических шина для автоматов нет ничего»
— Алексей К., оценка 5

«Снаружи конфетка, внутри разочарование. Дин-рейки из фольги, автоматы болтаются. сами рейки шатаются на неровных установочных местах, пришлось дорабатывать.»
— Дмитрий ака Magnetiq, оценка 3

Где купить

Сколько просят сегодня на Маркете — от 2 141 ₽

Выводы

За свои деньги вы получаете аккуратный пластиковый корпус под нишу. Расплачиваться придётся пустой комплектацией: шины докупаются отдельно, и это лучше заложить в смету сразу.

Щит подойдёт, если монтаж в стену уже спланирован и схема укладывается в его вместимость. Под накладной монтаж он не годится. Если бюджет позволяет выбирать бренд, кто-то из покупателей честно признаётся, что взял его ради цены и при лишних деньгах посмотрел бы другого производителя.

3. Электрощит IEK ЩМПп: запираемый пластиковый корпус для уличного монтажа

IEK ЩМПп собран из четырёх частей: пластиковый корпус, дверца, монтажная панель и замок, всё это идёт в комплекте. Корпус навесной, вешается на стену, а дверца запирается на ключ, что для щита на улице или в общем коридоре не мелочь.

По габаритам это 350 на 250 мм при глубине 150 мм, а весит щит 1,8 кг. Степень защиты IP65, производитель прямо заявляет уличную установку. По паспорту корпус рассчитан на ток до 100 А и напряжение до 400 В. Внутри хватает места, чтобы завести СИП с изгибом, а если опустить DIN-рейку ниже, наконечники встают без борьбы. Кроме автоматов, сюда ставят роутер, счётчик или раздатку для видеонаблюдения.

Характеристики

• Бренд: IEK

• Цвет товара: 350х250х150 серый

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 350x150x250 мм

• Номинальный ток: 100 А

• Минимальное напряжение: 230 В

• Максимальное напряжение: 400 В

• Степень защиты (IP): IP 65

• Установка на открытом воздухе: да

• Замок с ключом: да

• Комплектующие: дверца, замок, корпус, панель

• Материал: пластик

• Дополнительная информация: нет

• Единиц в одном товаре: 1

Отзывы покупателей

Чаще всего покупателей радует пластик: его называют плотным, крепление тоже хвалят. Щит охотно вешают снаружи под роутер или видеонаблюдение и пишут, что вода внутрь не попадает. Мелкий нюанс касается монтажа: чтобы наконечники СИП встали удобно, DIN-рейку приходится опускать ниже.

Плюсы

• примерно 43% покупателей упомянули «Качество и толщина пластика»

• Покупатели часто называют щит водонепроницаемым и берут его для улицы

• Несколько покупателей хвалят крепкую и добротную сборку

• Несколько покупателей считают цену удачной для такого качества

Минусы

• Претензии единичные, по 1–2 из 40 покупателей: «DIN-рейка и крепления внутри», «Вместимость и размеры», «Качество сборки и дверца»

«Прекрасный уличный щиток. Пластик нормальной толщины, достаточно эластичный.»
— Евгений Маликов, оценка 5

«Крепкий ящик, уже не первый раз беру, удобный для слаботочки»
— Алан Сизо, оценка 5

«спорное решение насчет крепежных ушек. у нас сломался саморез (не ушко треснуло) когда прикручивал ухо к ящику.. просто оторвало шляпку...пришлось приклеивать на 2х компанентный клей»
— Роман, оценка 5

Где купить

Сколько просят сегодня на Маркете — от 3 013 ₽

Выводы

За три тысячи рублей ждёшь простую пластиковую коробку, а получаешь запираемый корпус с IP65, который по паспорту работает на улице от -45 до +80 °C. Под ввод СИП на фасаде, уличный роутер или счётчик на столбе цена себя оправдывает.

Металлического корпуса тут нет, монтаж только навесной. Кому нужен щит в нишу или большая сборка на много модулей, размер 350x250x150 мм быстро станет тесным. Тогда стоит смотреть корпус покрупнее.

4. Электрощит IEK TEKFOR ЩРН-П: навесной щит на три DIN-рейки с прозрачной дверцей

Навесной корпус из пластика, который крепится прямо на стену, без ниши под встраивание. IEK TEKFOR ЩРН-П рассчитан на 54 модуля, разнесённых по трём DIN-рейкам. Это вместительный щит с заметным запасом под модульную начинку.

Габариты 535 на 398 мм, глубина 102 мм. На стене он займёт примерно столько же места, сколько небольшая картина в раме, только выступает сильнее. Степень защиты по паспорту IP41, поэтому место установки лучше заранее сверить с этой цифрой.

Дверца прозрачная, так что положение модулей видно без открывания. Замок не даст случайно залезть внутрь. В коробке корпус, дверца, замок и рейка, докупать что-то для сборки самого щита не придётся.

Характеристики

• Бренд: IEK

• Цвет товара: белый

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 535x102x398 мм

• Количество модулей: 54 шт

• Число рядов DIN реек: 3 шт

• Степень защиты (IP): IP 41

• Прозрачная дверца: да

• Комплектующие: дверца, замок, корпус, рейка

• Материал: пластик

Отзывы покупателей

Чаще всего покупатели пишут про доставку: щит приезжает целым, без повреждений, а комплект полный. Хвалят и соотношение цены с качеством, особенно если удалось взять по акции. Отдельно звучит тема накладного формата: одному автору такой щит оказался намного удобнее в работе и обслуживании.

Плюсы

• Покупатели упомянули «Цена и соотношение цена/качество»

• Несколько покупателей пишут, что щит пришёл целым, а комплектация была полной

• В нескольких отзывах отмечают удобство в работе и обслуживании

Минусы

• Претензии единичные: «Качество сборки и дверца», «Вместимость и размеры», «Упаковка и доставка»

«текфор, этим все сказано. отличный щит. пластик на высоте, модульность тоже. в комплекте две нуливых рейки вверх и вниз.»
— Радомир  Храпейчук, оценка 5

«Стал подключать земляные провода к шине на 21 посадочное место, входящей в комплект, но, подключив два провода, понял, что на этом подключение и закончилось - винт не вкручивается в шину.»
— Борис Смирнов, оценка 4

Где купить

Узнать цену и наличие на Маркете — от 4 159 ₽

Выводы

Если щит нужен в нишу заподлицо, это не ваш вариант: корпус навесной и выступает от стены на 102 мм. Пластик и степень защиты IP41 тоже стоит примерить к месту установки до заказа. Под корпус 535 на 398 мм нужен свободный участок стены.

Если стена позволяет, это совсем другой расклад. Тому, кому нужен вместительный щит на три ряда с прозрачной дверцей на замке, он подходит без лишних хлопот. Особенно если вам удобнее обслуживать накладной монтаж, чем лезть в нишу.

5. Электрощит Danub Box ЩМП-П: герметичный пластиковый корпус на 14 модулей с замком

У Danub Box ЩМП-П главное, за что цепляется глаз, это класс защиты IP65: производитель прямо заявляет, что щиток можно вешать на улице. Корпус навесной и целиком пластиковый, без металла. По габаритам он 300 на 400 мм, а в глубину уходит на 170 мм, так что места под проводку внутри хватает.

Внутри два DIN-ряда, всего на 14 модулей, номинальный ток 100 А. Под квартиру, гараж или небольшой дом этого обычно достаточно, если линий немного. В комплекте сам корпус, дверца и замок, поэтому щиток запирается и случайный человек к автоматам не полезет. Для уличной установки это не мелочь, особенно где ходят дети или посторонние. За 3 218 ₽ ждать стального корпуса странно, зато пластик здесь не выглядит компромиссом ради цены.

Характеристики

• Бренд: Danub Box

• Цвет товара: серый

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 400x170x300 мм

• Номинальный ток: 100 А

• Количество модулей: 14 шт

• Число рядов DIN реек: 2 шт

• Степень защиты (IP): IP 65

• Установка на открытом воздухе: да

• Замок с ключом: да

• Комплектующие: дверца, замок, корпус

• Материал: пластик

• Дополнительная информация: Монтажные панели из оцинкованной стали

• {Степень защиты от внешних механических ударов}: {K10 (20 Дж/J)}

Отзывы покупателей

Покупатели в отзывах первым делом хвалят пластик корпуса: называют его прочным, а сам щиток герметичным и не пропускающим влагу. Вторая тема отзывов связана с деньгами. Глубокий корпус с замком за такую цену покупатели считают удачным раскладом, и качество, по их словам, этой цене соответствует.

Плюсы

• Покупатели упомянули «Цена и соотношение цена/качество»

• Несколько покупателей называют пластик прочным, а корпус герметичным

• Влагостойкость щитка отмечают в нескольких отзывах

• В комплекте дверца с замком

Минусы

• Претензии единичные: «DIN-рейка и крепления внутри», «Герметичность и уличное использование», «Качество и толщина пластика»

«Покупали несколько штук в квартиру для трансформаторов. Отличные шкафы.»
— Екатерина Белова, оценка 5

«Отличный щиток, влагостойкий, качественный.»
— Елена Л., оценка 5

«Вполне хороший за свои деньги»
— Альберт Д., оценка 5

Где купить

Глянуть цену на Маркете — от 3 218 ₽

Выводы

Щиток хорошо подойдёт для гаража, сарая или стены дома под навесом. Там пригодятся IP65, замок на дверце и запас по току до 100 А.

Подведёт он, если автоматов больше 14: двух рядов на разветвлённую схему не хватит, и придётся ставить второй корпус. Ещё учтите монтаж. На стене нужно свободное место 300 на 400 мм, а щиток выступает от неё на 170 мм. В узком коридоре или за дверью такой выступ будет мешать.

6. Электрощит ЭРА SIMPLE ЩУРн: компактный металлический корпус под счётчик и шесть автоматов

ЭРА SIMPLE ЩУРн относится к учётно-распределительным щитам: это навесной металлический корпус, в котором ставят счётчик и автоматы на небольшой дом или квартиру. Внутри помещается 6 модулей, а над ними оставлено отдельное место под прибор учёта.

Дверца прозрачная, поэтому показания видны без открывания. Запирается она на замок, так что посторонний к автоматам просто так не полезет. В коробке лежат корпус, дверца, замок и рейка, больше ничего. Класс защиты IP31 рассчитан на сухое помещение или навес, а не на открытую стену под ливнем. По габаритам щит небольшой: ширина 285 мм, остальные размеры есть в характеристиках ниже. За 1 680 ₽ металлический корпус с замком выглядит нормальной сделкой, если от него не ждать сальников и прочей мелочи в комплекте.

Характеристики

• Бренд: ЭРА

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 190x145x285 мм

• Количество модулей: 6 шт

• Место под электрический счётчик: да

• Смотровое окошко: да

• Замок с ключом: да

• Комплектующие: дверца, замок, корпус, рейка

Отзывы покупателей

В эксплуатации к корпусу вопросов почти не возникает: металл не гнётся, покраска держится, а один покупатель пишет, что содержимому не страшны дождь и снег. Претензии появляются раньше, на этапе распаковки и монтажа. В них фигурируют прокрученные саморезы, петли, которые откручиваются снаружи, и отсутствие сальников под ввод провода.

Плюсы

• около 25% покупателей упомянули «Цена и соотношение цена/качество»

• Металлический корпус с местом под счётчик

• Прозрачная дверца с замком

• Покупатели называют ящик крепким и компактным

Минусы

• около 16% покупателей упомянули «Качество сборки и дверца»

• Немало покупателей недовольны сборкой: пишут о прокрученных саморезах и петлях, которые можно открутить снаружи

• Несколько покупателей отмечают, что в комплект не входят сальники и заглушки для ввода провода

• В нескольких отзывах пишут о корпусе, который пришёл немного гнутым, или о трещине на стекле

«Большое спасибо всё пришло на вид нормальный приедем на дачу будем устанавливать.»
— Виталий Котенко, оценка 5

«товар был дешевле, почти 3/4 рыночной цены, немного гнутыйй, но молоток и пять минут работы и стал как новый!»
— Владимир, оценка 5

«Кому не важны мелочи, вроде покраски, и ещё пары моментов, сгодится.»
— Имя скрыто, оценка 4

Где купить

Сколько просят сегодня на Маркете — от 1 680 ₽

Выводы

Если нужен недорогой запираемый щит на счётчик и шесть автоматов, этот вариант свою задачу закрывает. Металл крепкий, а показания видно сквозь дверцу.

Исключение одно, и оно про масштаб: когда линий больше шести, места не хватит, и лучше сразу брать корпус крупнее. Сальники под ввод провода закладывайте в покупку заранее. На получении проверьте стекло и геометрию корпуса, такие вещи потом спорить дольше.

7. Электрощит КДЕ-1: навесной пластиковый щиток с прозрачной дверцей под счётчик

Счётчик за прозрачной дверцей видно сразу, и показания можно списать, ничего не открывая. КДЕ-1 представляет собой навесной пластиковый корпус на четыре модуля с местом под прибор учёта. Его вешают на стену, ставить в нишу не нужно. По габаритам он небольшой, 290 × 240 × 110 мм, а весит чуть меньше килограмма.

Заявлен класс защиты IP54 и работа от -50 до +60 °C, поэтому щит рассчитан и на установку снаружи. В коробке лежат корпус, дверца, рейка и знаки электробезопасности, так что наклейки отдельно докупать не придётся. За 1 152 ₽ толстостенного металлического шкафа никто и не обещает: это лёгкий пластик под счётчик и пару автоматов. Один покупатель ставил его как раз под прибор учёта с автоматическим выключателем и пишет, что монтировать и обслуживать удобно.

Характеристики

• Тип шкафа: щит учетно-распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 290x110x240 мм

• Количество модулей: 4 шт

• Степень защиты (IP): IP 54

• Место под электрический счётчик: да

• Установка на открытом воздухе: да

• Смотровое окошко: да

• Комплектующие: дверца, знаки электробезопасности, корпус, рейка

• Материал: пластик

• Вес товара, г: 970

• Единиц в одном товаре: 1

• Особенности: Место под электрический счетчик, Установка на открытом воздухе

Отзывы покупателей

Хвалят пластик и то, что щит удобно ставить на улице. Ругают сборку: если перетянуть шурупы, пластиковые окошки лопаются. Под замок места нет, дверцу держит только болт. Ещё одна претензия к месту под автомат, где вместо DIN-рейки стоит пластиковый держатель, и автомат на нём сдвигается при переключении.

Плюсы

• примерно 21% покупателей упомянули «Качество и толщина пластика»

• Покупатели часто отмечают невысокую цену

• Несколько покупателей называют щит вместительным

• Несколько покупателей хвалят внешний вид

Минусы

• примерно 13% покупателей упомянули «Качество сборки и дверца»

• Немало покупателей жалуются на сборку: окошки лопаются при сильной затяжке шурупов, места под замок нет, только болт

• Немало покупателей называют пластик немного хлипким и опасаются, что он выгорит на солнце

• В нескольких отзывах пишут, что вместо DIN-рейки под автомат стоит пластиковый держатель и автомат смещается при переключении

«Пришло всё целое , быстро. Низкая цена и хорошее качество . рекомендую»
— Гелиевый Шарик, оценка 5

«доставка быстрая, и качественная, упокована хорошо!»
— Александр Лакуста, оценка 5

«крепление для автоматического выключателя недостаточно хорошо подходит под стандартный автоматический выключатель, выключатель смещается вверх-вниз при переключениях»
— Иван Д., оценка 4

Где купить

Почём сейчас на Маркете — от 1 152 ₽

Выводы

Щит берут, когда нужно недорого и быстро повесить счётчик на стену дома или на столб. Прозрачная дверца и навесной монтаж это задачу решают. Только модулей всего четыре, и, по словам одного покупателя, два автомата поместились в нём с трудом. Если планируете больше защиты, смотрите корпус покрупнее.

С герметичностью тоже не всё гладко. Класс заявлен IP54, однако в сильный ливень внутрь у некоторых попадала вода, и швы потом промазывали герметиком. На открытую стену под косой дождь лучше сразу закладывать эту доработку.

8. Электрощит RUCELF ЩРН-П: навесной на 24 модуля с прозрачной дверцей

RUCELF ЩРН-П устроен просто: корпус из ABS пластика вешается на стену, внутри два DIN-ряда на 24 модуля в сумме. Спереди прозрачная дверца, так что положение автоматов видно без открывания. Габариты 325 × 270 × 100 мм, и при этом щит весит 1,2 кг, что для пластикового бокса ощутимо.

Номинальный ток заявлен 100 А, максимальное напряжение 400 В. Защита IP41 рассчитана на сухое помещение, а рабочий диапазон температур от -20 до +80 °C. В коробке лежат сам щит, рейка, клеммная колодка и паспорт, то есть шины и нулевые клеммы уже на месте и докупать их не придётся. За 1 527 ₽ ждать металлический корпус странно, но пластик здесь покупатели называют плотным, а не хлипким. Дверца тонирована в меру, поэтому снаружи бокс выглядит аккуратно даже в прихожей.

Характеристики

• Бренд: RUCELF

• Цвет товара: белый

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 325x100x270 мм

• Номинальный ток: 100 А

• Минимальное напряжение: 230 В

• Максимальное напряжение: 400 В

• Количество модулей: 24 шт

• Число рядов DIN реек: 2 шт

• Степень защиты (IP): IP 41

• Комплектующие: рейка, клеммная колодка, паспорт, щит

• Материал: ABS пластик

Отзывы покупателей

Претензия в отзывах касается раскладки внутри: нулевые клеммы, по мнению покупателя, стоило бы разместить подальше, хотя места для монтажа он всё равно нашёл. Хвалят в первую очередь корпус. Пластик описывают как крепкий и плотный, сам бокс называют тяжёлым и добротным. Шинам и клеммам из комплекта тоже достаются хорошие оценки, как и внешнему виду с тонированной дверцей.

Плюсы

• Покупатели упомянули «Качество и толщина пластика»

• Несколько покупателей называют пластик крепким и плотным

• Несколько покупателей хвалят внешний вид, тонировку дверцы называют умеренной

• Шины и нулевые клеммы в отзывах оценивают как хорошие

Минусы

• Претензии единичные: «Упаковка и доставка», «Вместимость и размеры», «Комплектация»

«Хороший шкаф для автоматов»
— Владимир Петренчук, оценка 5

«Крепкий, недорогой, надёжный, дверцы вот прямо в меру за тонированы.»
— Константин Ш., оценка 5

«пришёл в идеальном состоянии!»
— volodya889, оценка 5

Где купить

Почём сейчас на Маркете — от 1 527 ₽

Выводы

Для квартиры или частного дома, где щит вешают на стену в сухом помещении, этот бокс подходит по всем параметрам. Он рассчитан на 24 модуля в двух рядах и номинал 100 А, а шины с клеммами уже в комплекте.

Под улицу, неотапливаемый навес или сырой подвал брать его не стоит, потому что наружный монтаж здесь не предусмотрен. Если для вас важна свободная разводка нуля, учтите замечание из отзывов о слишком близко стоящих нулевых клеммах. Тем, кому нужно больше двух рядов автоматов, стоит сразу смотреть щит покрупнее.

9. Электрощит КДЕ-2: навесной пластиковый корпус IP54 под счётчик и автоматы

Пластиковый навесной корпус: КДЕ-2 вешается на стену, в нишу его утапливать не нужно. По габаритам выходит 302 × 242 × 113 мм при весе 1,2 кг, так что на стену он ложится без усилённого крепежа. Внутри предусмотрено место под счётчик и ещё 10 модулей под автоматы.

Корпус держит степень защиты IP54, и в характеристиках прямо отмечена возможность ставить его на улице. Для щита учёта на фасаде или у столба это главный аргумент. В комплект входят сальники для ввода и вывода кабеля, дин-рейки, зажимы проводов и знаки электробезопасности. Комплектацию при распаковке лучше пересчитать: в отзывах один покупатель недосчитался дин-рейки, другой не нашёл нулевой рейки. За 1 283 ₽ ждать от пластика металлической жёсткости странно, но сам пластик в отзывах хвалят.

Характеристики

• Тип шкафа: щит распределительный

• Способ монтажа: навесной

• Размеры (ВxГxШ): 302x113x242 мм

• Количество модулей: 10 шт

• Степень защиты (IP): IP 54

• Место под электрический счётчик: да

• Установка на открытом воздухе: да

• Материал: пластик

• Вес товара, г: 1200

• Единиц в одном товаре: 1

• Комплектация: Сальники ввода-вывода, знаки электробезопасности, дин рейки, зажимы проводов.

• Особенности: Место под электрический счетчик, Установка на открытом воздухе

Отзывы покупателей

Чаще всего покупатели хвалят размер: трёхфазный счётчик, по словам одного из них, встал внутрь как родной. Обратная сторона касается окошек. Они сидят на винтах, поэтому заглянуть на показания без отвёртки не выйдет.

Плюсы

• Покупатели упомянули «Вместимость и размеры»

• Несколько покупателей хвалят пластик корпуса

• Несколько покупателей пишут, что за свою цену щит их устраивает

• В комплект входят сальники, дин-рейки, зажимы проводов и знаки электробезопасности

Минусы

• Покупатели упомянули «Качество сборки и дверца»

• Несколько покупателей жалуются, что окошки закреплены на винтах: без отвёртки их не открыть, и это неудобно

• В нескольких отзывах есть претензии к комплектации: один покупатель пишет, что не хватило одной дин-рейки, другой отмечает, что нет нулевой рейки

«на даче будет стоять на входе»
— Александр Юрьевич, оценка 5

«Все пришло в отличном состоянии»
— Кристина П., оценка 5

«Хорошая модель для 10 модулей»
— Имя скрыто, оценка 5

Где купить

Узнать цену и наличие на Маркете — от 1 283 ₽

Выводы

За свои деньги КДЕ-2 даёт уличный пластиковый корпус с защитой IP54, местом под счётчик и запасом под автоматы. Его стоит брать, когда щит учёта нужно повесить на стену дома или вынести на улицу.

Расплачиваться придётся мелочами в обслуживании. Окошки откручиваются отвёрткой, а снимать показания часто так будет неудобно. Тем, кому важен быстрый доступ к счётчику без инструмента, этот корпус будет мешать. И комплект при получении стоит проверить сразу, пока возврат не стал проблемой.

Что бы брали

Для главного сценария, когда счётчик надо вынести на столб или стену дома, редакция взяла бы КДЕ-1. Это пластиковый щит учёта с IP54, прозрачной дверцей и местом под счётчик, и стоит он 1 152 ₽. Минус тоже очевиден: всего 4 модуля, на вводной автомат и пару линий.

Если групп больше, его обходит КДЕ-2 на 10 модулей с допуском для улицы, разница в цене совсем небольшая. Для щита внутри дома с кучей линий логичнее IEK TEKFOR ЩРН-П на 54 модуля.

При жёстком бюджете остаётся ЭРА SIMPLE ЩРН-П за 568 ₽ на 12 модулей. Оговорка честная: у него IP41, это не уличная история, тут уже нужен КДЕ или IEK ЩМПп с IP65.

Хотите сравнить выбор редакции с остальными? Вот вся подборка щитов одним списком.

А вы счётчик на улицу выносите в пластике или всё-таки ставите металл?

Ответы на частые вопросы об электрощитах

1. Что означают буквы ЩРН, ЩРВ и ЩМП в названии щита?

ЩРН означает щит распределительный навесной, ЩРВ означает встраиваемый, а ЩМП означает щит с монтажной панелью. Буква «П» в конце обозначает пластиковый корпус. Значит, ЭРА SIMPLE ЩРН-П вешают на стену, а EKF Basic ЩРВ-П утапливают в нишу.

2. Сколько модулей нужно в щите для квартиры?

Для типовой квартиры обычно хватает 12-24 модулей. Каждой группе розеток и света нужен свой автомат, а от утечек тока ставят УЗО, которое тоже занимает место на DIN-рейке. Посчитайте всю аппаратуру по списку и прибавьте 20-30% свободных мест: при новом потребителе не придётся менять корпус целиком.

3. Что означает IP31 и где такой щит можно ставить?

Цифра 3 означает защиту от предметов крупнее 2,5 мм, а цифра 1 защищает только от капель, падающих строго вертикально. Это класс для сухих отапливаемых помещений. Щит вроде ЭРА SIMPLE ЩУРн уместен в коридоре или прихожей, а на улицу и в сырой подвал его не ставят.

4. Какой IP выбрать для балкона, гаража, дачи и улицы?

Для улицы ориентируйтесь на IP55 или IP65: IEK ЩМПп с IP65 держит пыль и струи воды. Для гаража, сырого подвала или застеклённого балкона хватает IP44 или IP54. В сухой квартире подойдёт и IP31. Для уличного щита учёта технические условия подключения обычно требуют минимум IP54.

5. От чего зависит итоговая стоимость щита?

Основные деньги уходят на автоматику, а не на корпус. Цена складывается из автоматов и УЗО, работы по сборке (примерно 15-20% от стоимости материалов) и проектирования. Поэтому экономить сотню на боксе и брать его впритык по модулям смысла мало: переделка обойдётся дороже.

6. Как часто нужно проверять и протягивать контакты в щите?

Строгого норматива для квартиры нет. На практике контакты протягивают дважды в год, весной и осенью, потому что от перепадов температуры соединения ослабевают. В сухом отапливаемом помещении хватает раза в год. Заодно стоит нажать кнопку ТЕСТ на УЗО и осмотреть щит на потемнения.

7. По каким признакам видно, что с щитом что-то не так?

Тревожные сигналы: почернения на клеммах, запах гари, горячий воздух при открытой дверце, окисление и искрение на соединениях. Если УЗО не срабатывает по кнопке ТЕСТ, это тоже повод вызвать электрика. Греющийся автомат отключают и меняют срочно, перегрев грозит возгоранием.

8. Чем щит для частного дома отличается от квартирного?

В доме потребителей больше: котёл, насос скважины, гараж, иногда уличное освещение. Значит, нужен корпус крупнее и с большим числом модулей, вроде IEK TEKFOR ЩРН-П. Квартире обычно хватает компактного бокса.

9. Сколько стоит собрать щит под ключ?

По расценкам мастеров базовая сборка начинается примерно от 1 500 ₽, в квартире от 2 000 ₽, в частном доме выходит дороже. Подключение УЗО считают отдельно, от 500 ₽. Цена растёт вместе с числом групп и сложностью схемы.

10. Нужен ли обогрев уличному щиту учёта?

В быту почти никогда. Счётчики и автоматы рассчитаны на работу примерно от -40 до +60 °C, этого хватает для средней полосы. Подогрев ставят, если внутри стоит передающая аппаратура вроде модема. У электронного счётчика в сильный мороз может подглючивать дисплей, на учёт это обычно не влияет.

11. Почему выбивает автомат в щите и как найти виновника?

Чаще всего причина в перегрузке, когда разом включили мощные приборы, или в замыкании проводки либо техники. Отключите всё из розеток, поднимите рычажок автомата и подключайте приборы по одному. На каком выбьет, тот и виноват. Если выбивает без нагрузки, проблема в проводке или самом автомате.

12. Когда нужен ЩМП, а когда хватит обычного ЩРН?

ЩРН рассчитан только на модульную аппаратуру на DIN-рейке. Если нужно поставить контактор, рубильник, кнопки или лампы, нужна монтажная панель, как у Danub Box ЩМП-П. Для квартирных автоматов и УЗО панель не нужна, хватает навесного бокса вроде RUCELF ЩРН-П.

13. Какие ошибки при монтаже щита встречаются чаще всего?

Самая частая ошибка: щит взяли впритык, без свободных модулей, и первый же новый прибор требует замены корпуса. Вторая: ставят пластик на улицу под солнце и мороз без учёта IP и места. Третья касается корпуса: в отзывах на бюджетные металлические щиты жалуются на тонкий металл, криво наклеенный уплотнитель и малое число отверстий под кабели, так что всё это стоит проверить сразу при получении.

14. Пластик или металл для щита учёта на улице?

Однозначного победителя нет. Пластику не нужны заземление и защита от коррозии, металлический корпус дешевле, но его надо заземлять и беречь от ржавчины. Для пластикового щита учёта вроде КДЕ-2 с IP54 главное поставить его так, чтобы прямой дождь и солнце били поменьше, а вводы загерметизировать.

Планы по категориям и выжимки готовых разборов публикуем в телеграме. На сайте RazborExpert этот материал выходит в полной версии, с рейтингами и чек-листом: распределительные щиты.

Если по-честному. Цены, наличие и отзывы собрали живым замером с Маркета. Разобрать данные помогли ИИ-инструменты. Но что брать, а что нет, решали сами. Сравниваем товары по реальным данным и отзывам покупателей, конкретных продавцов не навязываем. Отвечаем за честность разбора. Часть ссылок могут быть партнёрскими: купите — нам капнет копейка. На цену для вас это не влияет, на наш выбор — тоже, а нам помогает писать честные обзоры.

Реклама. ООО «Яндекс Маркет». ИНН: 9704254424. erid: 5jtCeReNx12oak2syXVzJ7J

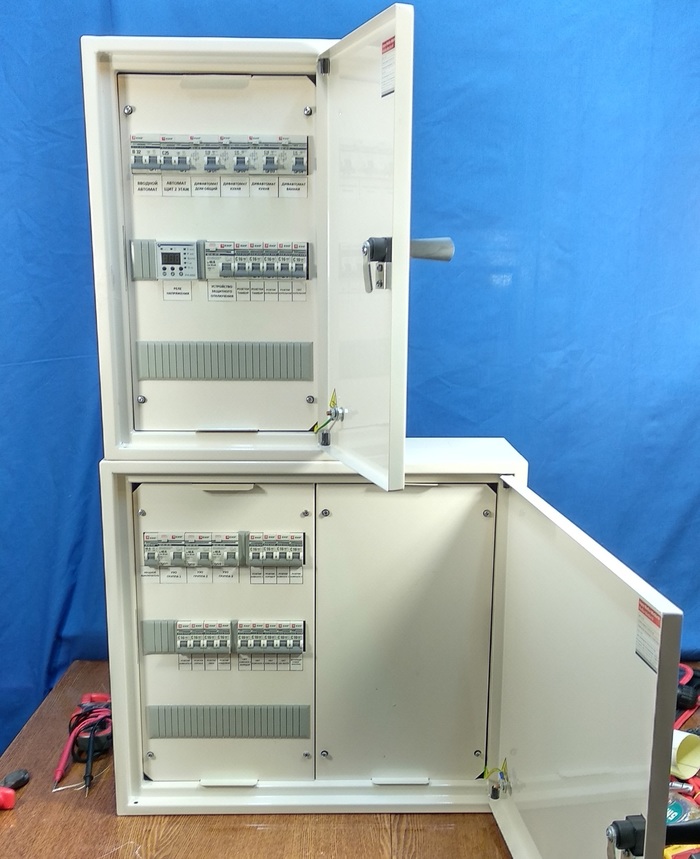

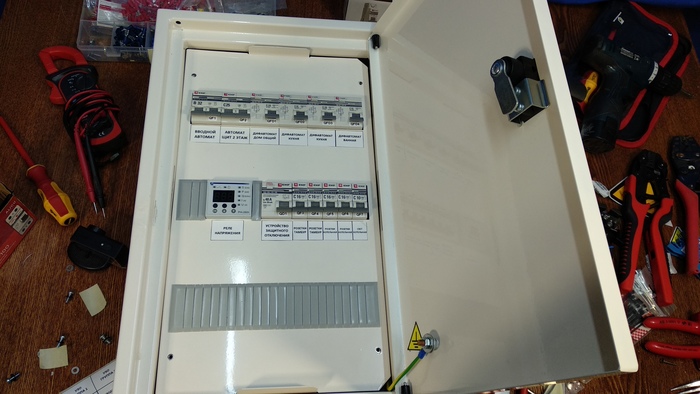

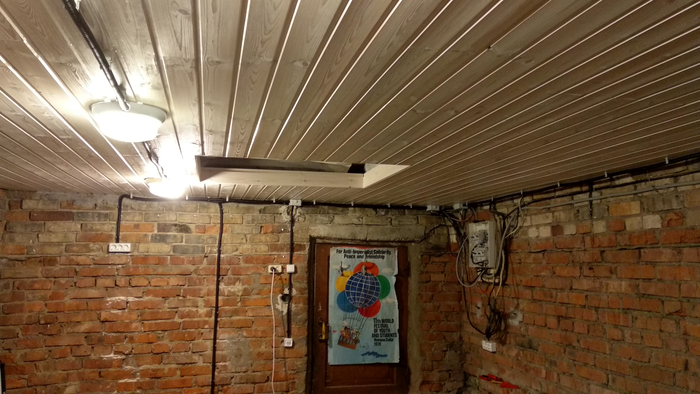

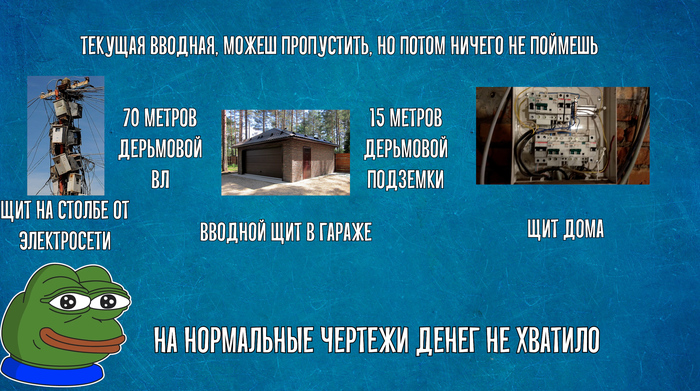

2. Все обычные розетки будут защищены Автоматами (кривая тока В, тип АС)

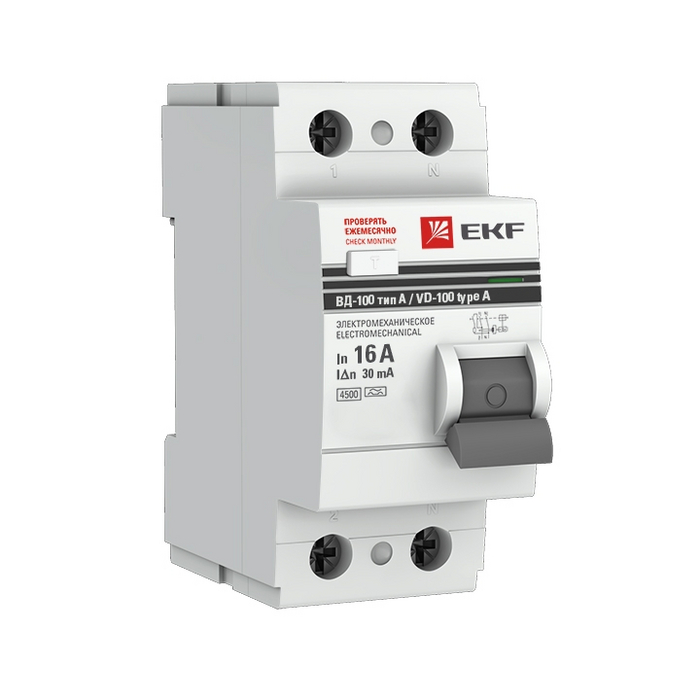

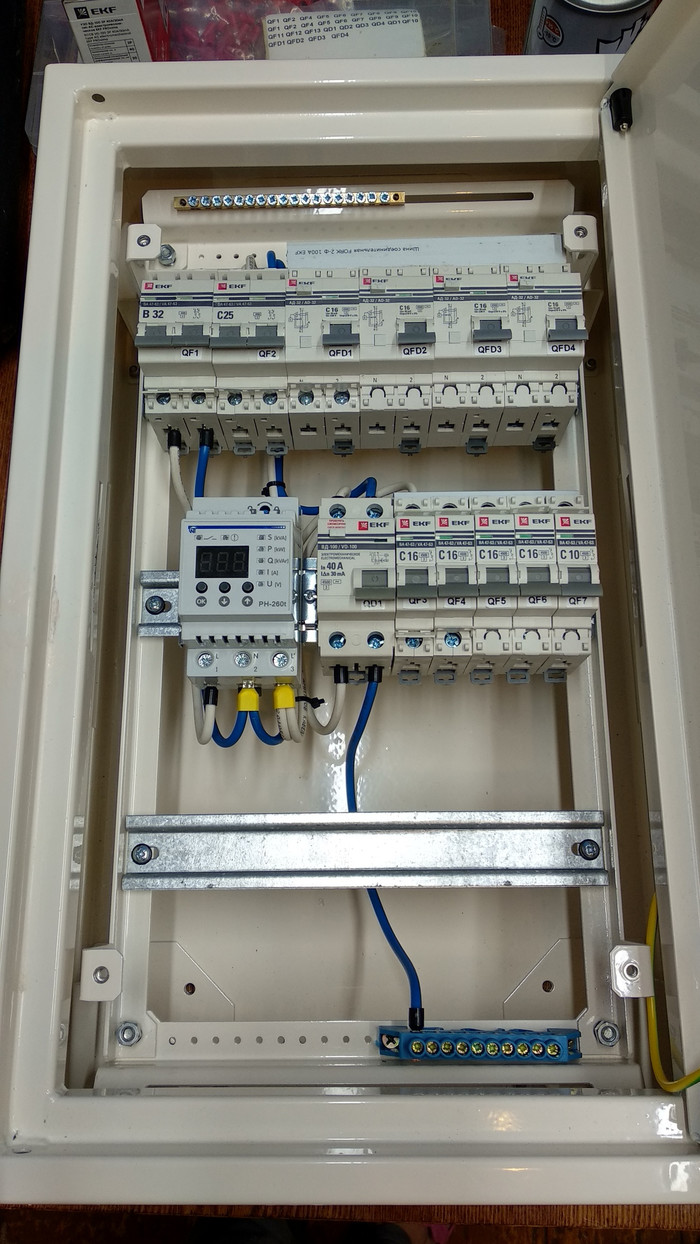

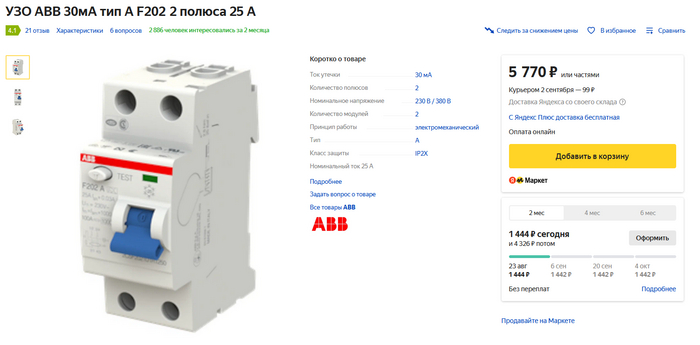

все УЗО будут тип А (тип тока утечки)

Понимаю, что у нас чаще всего юзают УЗО типа АС, но ходят байки, что в Европе запретили тип АС и скидывают фото с инструкций купленной техники, мол там везде тип А, и ПУЭ тоже мол неоднозначно прописано, но типа намекают, что надо все таки А, но если нет возможности, то ставим АС на свой страх и риск.

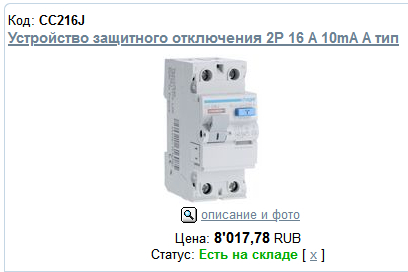

УЗО с током утечки 10мА на стиралку . Вопрос: сушилку вешать на этот же УЗО или надо отдельное УЗО ))
Кондей, Холодильник будут на также на УЗО с током утечки 10мА

Все остальные розетки будут на УЗО с током утечки 30мА

-------------------------

Будут обсуждения типа при пуске, например, стиралки или пылесоса будет срабатывать УЗО и отключать группу. Посмотрим, понаблюдаем. УЗО типа АС есть во всех магазинах, если что поменяю. Не вопрос. Но если не будет ложных срабатываний, то оставлю УЗО типа А

3. Про варочную панель. Тут вроде негде запутаться.

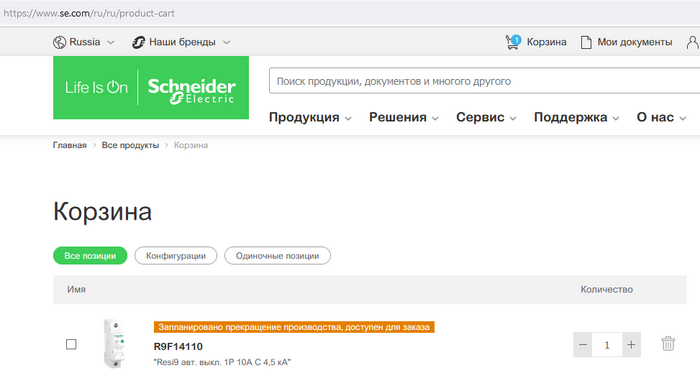

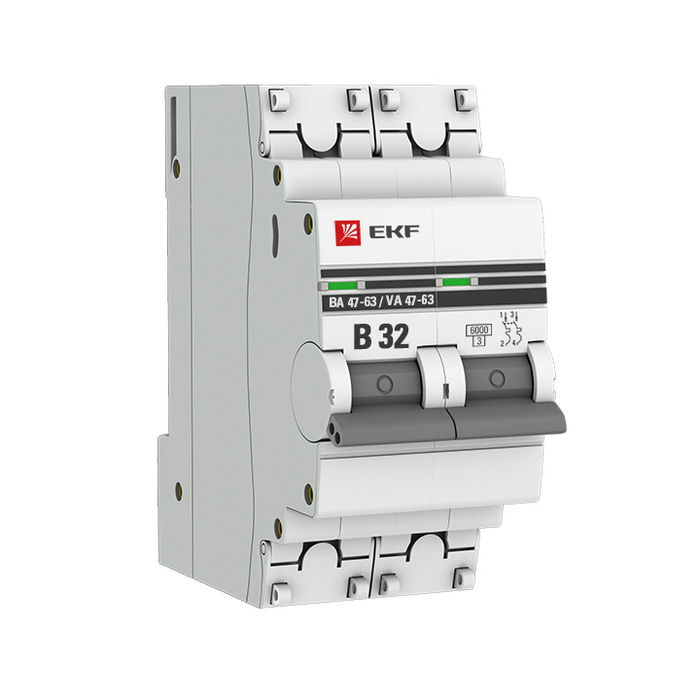

Автомат на 32А тип В, ток утечки 30мА

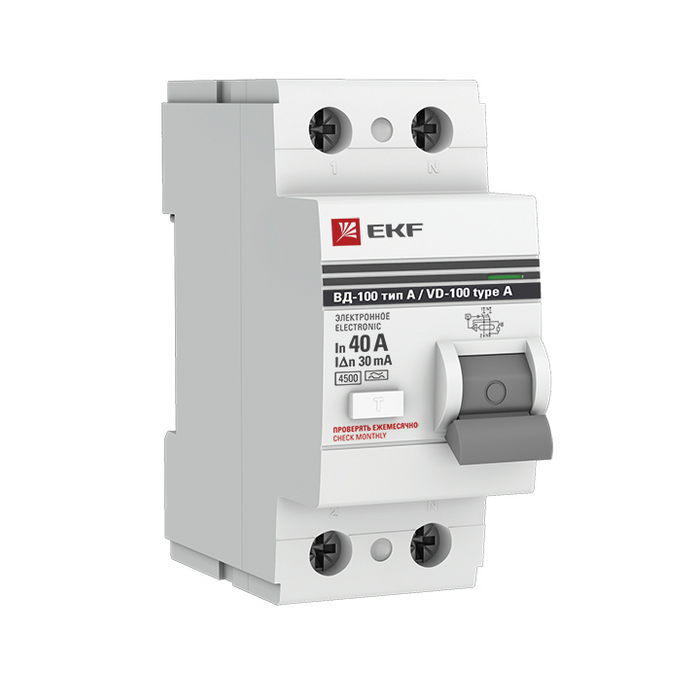

УЗО на 40А тип А

К сожалению из-за ограничений редактора пикабу на количество блоков - материал я привожу с небольшими сокращениями, полная версия есть у меня на сайте по ссылке в конце. Также я сделал видеоверсию, для тех кто предпочтет слушать и смотреть:

Важные объявления перед тем, как начнём тесты

1. Устройства "умные", и внутри них есть микроконтроллеры. А значит, качество их работы зависит от прошивки внутри микроконтроллера. Поэтому актуальность текста ограничена по времени - устройства дорабатываются, оставаясь внешне такими же! Я очень надеюсь, что производители будут указывать версию прошивки на корпусе, а внесенные изменения у себя на сайте.

2. Устройства по моей просьбе были присланы производителями, без каких либо условий (вот она, супер-сила блогера!), и за это хочу сказать им огромное спасибо. А вот такие производители как ABB, Siemens, schneider electric, Eaton мои письма попросту проигнорировали, поэтому их в тестах нет.

3. Также рекомендую ознакомиться с предыдущим постом на пикабу (ССЫЛКА) о том, что такое УЗДП и как они работают.

4. Дополнительные сведения по тестам вынесены в видео, но основные итоги приведены здесь.

Устройства, которые тестировались

Текущая ситуация такова, что у нас в стране разрабатываются и производятся устройства защиты от дугового пробоя. И мне удалось раздобыть по экземпляру каждого устройства. И еще одно устройство, которое продается на российском рынке, но которое разработано совместно с китайскими инженерами и производится в Китае. Нахождение разработчиков в России это огромный плюс, который позволяет наладить прямой контакт и при необходимости продуктивно решать специфические проблемы, что практически невозможно, если разработчики находятся в другой стране и надежно огорожены от контактов несколькими слоями менеджмента.

IEK УЗДП63-1

Устройство продаваемое под маркой IEK. Это конечно секрет Полишинеля, но для IEK устройства разрабатывает и производит компания Эколайт (https://ecolight.ru). Разработка и производство расположены в России.

Исток УЗДП-С1-63А-1-2

Устройство разрабатывает и производит компания Эколайт (https://ecolight.ru). Разработка и производство расположены в России.

УЗМ-50МД

Устройство производит компания Меандр (https://www.meandr.ru/), известная по различной электротехнической продукции. Разработка и производство расположены в России. Эта модель снимается с производства, вместо нее анонсирован выпуск в 2022 другой модели.

УЗО-ЭЛТА-2Д

Устройство разработало и выпускает АО "Электроавтомат" (https://elav.ru/) в небольшом городке Алатырь в Чувашии. Разработка и производство расположены в России.

EKF AFDD-2-25C-pro

Устройство продаёт компания EKF (https://ekfgroup.com/), но разработано устройство совместно с китайскими инженерами и производится в Китае.

Начнем со сравнения заявленных функций. Некоторые устройства представляют собой комбинацию из нескольких узлов, например не только защита от дугового пробоя, но и защита от короткого замыкания, благодаря встроенному автоматическому выключателю.

Видно, что УЗО-ЭЛТА-2Д лидер. Оно защищает практически от всего: и от выхода напряжения за пределы нормы, и от токов короткого замыкания, и от токов утечки. А вот отсутствие защиты от повышенного напряжения у EKF AFDD-2-25C-pro вызывает вопросы, так как эта функция почти "бесплатна" для разработчика.

Тест первый - ложное срабатывание.

Методика - ходим по мастерской и собираем все интересные электроприборы. Включаем их в цепь с УЗДП пять раз с паузой в 2 сек между включениями (ну или чуть больше). Данные заносим в таблицу:

(+) - нагрузка работает без проблем.

(-) - ложное срабатывание УЗДП одиночное, повторно не воспроизвелось

(Х) - тестирование невозможно, нагрузка слишком мощная и срабатывает автоматический выключатель по перегрузке по току

(!) - стабильное ложное срабатывание

Отдельный тест - "дебил с чайником", в роли дебила - я. Быстро включаем-выключаем выключатель чайника, как если бы ребенок игрался с выключателем света. Искрение в выключателе минимально, благодаря пружине, но вот броски тока и просадку напряжения оно генерирует. На удивление, УЗМ-50МД единственный давал ложное срабатывание в таких условиях.

Генератор искр - это прибор (не серийный к счастью),дающий разряды длинной до 40 мм, с помощью которого демонстрируют детям разные физические опыты. Внутри хороший импульсный блок питания 230В -> 12В 65 Вт, нагружен через генератор на две катушки зажигания, которые и дают искровой разряд. Устройство в процессе работы генерирует много помех в сеть, что заметно на экране осциллографа.

Плавное включение клавишного выключателя - самый невоспроизводимый тест, но он скорее для определения, сможет ли ребенок с шаловливыми ручками вызвать ложное срабатывание, нет ли излишней чувствительности обнаружения дугового пробоя. Все выключатели проектируются так, чтобы контакты включались и выключались резко, минимизируя горение дуги. Но если контакты окислившиеся, или внутрь выключателя попала пыль, то выключатель может искрить достаточно сильно.

Что показал тест:

1. Полное отсутствие ложных срабатываний, особенно на нагрузке вроде тиристорного регулятора без фильтров или лампе УФО-Б - это скорее показатель пониженной чувствительности, что подтвердилось в тесте на время срабатывания.

2. Электроинструмент с двигателями и сварочные аппараты - обычно не вызывают проблем. Удивительно было, что устройство ЭЛТА давало ложное срабатывание на запуск асинхронного мотора сверлильного станка, но в остальном срабатывание на электроинструмент скорее показатель аномальной работы самого электроинструмента, и возможно серьезного дефекта.

3. Советские электробритвы - адовы устройства, имея ток потребления меньше минимального тока обнаружения дуги (2,5А) создавали достаточно шума в сети для срабатывания УЗДП при их включении, что еще раз подтверждает мои слова из предыдущего поста - если у вас есть старые устройства, то для решения проблем с ложными срабатываниями понадобится использование сетевого фильтра.

[здесь вырезан кусок с фото пыли в выключателе из-за которой сильно искрил выключатель на что может сработать УЗДП. И фото оплавленного выключателя, где на повышенное искрение не обратили внимание и вовремя не приняли меры]

Тест второй. Определение чувствительности.

По ГОСТу минимальный ток обнаружения дугового пробоя - 2,5А. Для теста я собрал стенд имеющий последовательную цепь из прерывателя (металлический электрод и угольный, которые можно раздвигать рукояткой с винтом), реостаты для выставления тока, контрольный амперметр. Нагрузка здесь единственная, поэтому для УЗДП это супер тепличные условия. В этом тесте время срабатывания не измерялось, проверялся лишь сам факт - срабатывает-не срабатывает.

Результат - все устройства обнаруживают последовательный дуговой пробой током 2,5А, что предписывает ГОСТ. Но УЗДП ИСТОК обладает чувствительностью гораздо лучше предписанной ГОСТом, и обнаруживался последовательный дуговой пробой током 1А.

Тест третий. Определение скорости срабатывания.

В прерыватель я установил угольный и вольфрамовый электрод. Реостатами выставлял ток, в итоге имитировался последовательный дуговой пробой с током 2,5А, 5А, 16А. На видео снимались как электроды в прерывателе, так и экран осциллографа, подключенного к датчику тока. Затем по видео, подсчетом кадров со свечением меж электродов, определялось время горения дуги, которая прерывалась отключением УЗДП или гасла самостоятельно. Значения времени занесены в табличку (я делал минимум 10 зажиганий).

Погрешность измерения как минимум 2 кадра (0,08сек), а также сложно определимая погрешность, когда частичка угольного электрода нагревается, светится, но при этом еще не сгорела и дуга не зажглась, так что погрешность определения времени горения дуги сдвинута в сторону завышения времени.

Я долго думал, какой бы параметр придумать для численной оценки, но решил просто изобразить визуально. Синие столбики - дуга при последовательном дуговом пробое погасла сама собой. Зелёные - дуга погасла из-за отключения УЗДП. Масштаб на графике 0-3 сек. Если столбик выше - над ним написано время горения в секундах, и там местами какие-то чудовищные значения в десятки секунд! Красный пунктир - предельное время по ГОСТ. Количество столбиков различно, так как я добивался зажигания минимум 10 дуговых пробоев, а далее развлекался с прерывателем пока не надоест.

[Здесь вырезан тест на перекрестные помехи - реакции не найдено]

[Здесь тест на болгарку с переломанным шнуром - два УЗДП не сработали]

Разные подходы и имитатор искрения.

Устройства примечательны тем, что демонстрируют абсолютно разный подход к созданию. Устройства IEK и Исток фактически созданы с нуля именно для выполнения функции защиты от дугового пробоя. У устройства УЗМ-50МД функцию обнаружения дуги добавили в уже готовое и успешное реле защиты от повышенного/пониженного напряжения УЗМ-50М. Устройство от ЭЛТА - это нашлепка на самостоятельно существующие автоматические выключатели, которые производит компания. При особом желании УЗДП можно отделить от автоматических выключателей и они продолжат работу. Устройство от EKF получили путем увеличения корпуса УЗДП ради добавления автоматического выключателя, и автоматический выключатель спрятан внутри общего корпуса.

В комплекте устройств от IEK/Исток есть имитатор искрения, которое позволяет убить сразу нескольких зайцев. Во-первых позволяет проверить работоспособность УЗДП. При включении имитатора в сеть, УЗДП должно отключиться. Во вторых имитатор позволяет определить, что дуговой пробой у конкретнй розетки/переноски будет видим УЗДП, а не останется незамеченным из-за индуктивности длинной линии или злого фильтра помех в устройстве рядом. Устройства других производителей ничего похожего не имеют, и проверить их работоспособность будет затруднительно. Мне очень понравилась эта концепция, но расстроило отсутствие петельки/дырочки или иного крепления для имитатора, что не позволяет прицепить его на связку ключей от электрощитков.

Технически имитатор представляет собой устройство в котором MOSFET ключ нагружен на пару резисторов и кратковременно создает броски тока величиной 2,5А (нижний предел обнаружения по ГОСТ). Имитатор искрения работает только с УЗДП IEK/Исток, устройства других производителей на него не срабатывают (и не обязаны). Осцилограмма работы имитатора ниже:

Что лучше то, IEK или Исток?

Хоть это фактически устройства от одного производителя, есть небольшие отличия в поведении, но в пределах, дозволенных ГОСТ. Так что для потребителя нет никакой разницы. То, что идентичные устройства выпускаются под двумя торговыми марками - это чисто корпоративная история, когда молодая и амбициозная компания приходит к крупному игроку (IEK), и готова продавать свой продукт под чужой торговой маркой, ради налаженных каналов сбыта, маркетинга и других плюшек, но в обмен ей выкрутят руки в плане цены. Плюс, крупная компания, которая выпускает под своей торговой маркой сторонний продукт, обычно дотошно проверяет качество, ведь все шишки в случае чего полетят в них. Я не вижу для потребителя существенной разницы между этими двумя устройствами, вопрос лишь в том, что есть в наличии там, где вы обычно закупаетесь.

-=Выводы:=-

Еще раз повторюсь, выводы актуальны ограниченное время после публикации, производители непрерывно дорабатывают устройства, и они внешне могут остаться такими же, но работать совершенно иначе за счёт небольших изменений в схемотехнике или прошивке.

Только два устройства IEK УЗДП63-1 и Исток УЗДП-С1-63А-1-2 (которые фактически выпущены одним производителем - компанией "эколайт") работают как следует. Это как раз тот случай, когда я приятно удивлен отечественным изделием - посылаю виртуальный респект разработчикам.

Устройство УЗО-ЭЛТА-2Д я бы отнес к подающим надежды. Пока оно определяет дуговой пробой неуверенно, и я уверен, производитель работает над доводкой устройства. Оно мне нравится универсальностью - практически устройство защиты "от всего" - поставил и спишь спокойно.

Устройство УЗМ-50МД в части определения дугового пробоя получилось неудачное, и показало результат хуже всех в тесте. Но производитель сообщил, что вместо УЗМ-50МД будет другая модель устройства - будет интересно посмотреть.

Устройство EKF AFDD-2-25C-pro к сожалению работает неуверенно. По моим ощущениям не хватает чувствительности, а отсутствие защиты от повышенного напряжения резко понижает конкурентноспособность по сравнению с другими устройствами.

Было бы интересно сравнить еще и работу устройств от западных производителей (ABB, Eaton, Siemens и другие), но как я говорил в начале - мои письма просто проигнорировали. А один из производителей так вообще не имеет e-mail для связи, только через довольно криво работающую web-форму. Так что наладить контакт с отечественным производителем оказалось гораздо проще, что говорит в пользу отечественного производства.

Вскрытие потрохов устройств я вынесу в отдельный пост, этот и так получился большим

-----------------

Для вас работает инженер Павел Серков. Полная версия поста без сокращений у меня на сайте https://serkov.su/blog/?p=6054
