Утопец и рис. Красиво спасаем MacBook Air 13-inch, Mid 2012
Приветствую, народ!
Сегодняшний пост очень простой, как и ремонт, который в нем описан. В ремонте ничего необычного: очередной водолаз. Но, тут я хотел бы похвастаться аккуратностью своей работы. Простите)
Ранее я уже уточнял, что посты пишу, как памятку и руководства для новеньких с которыми работаю. К сожалению, многие новые коллеги сильно грешат вниманием и аккуратностью и каждый раз доносить им методы работы – не хватает времени. У нас регламент на качество работ. А так ссылку кинул и уже что-то.
В этот раз залетел ко мне любимый A1466 EMC 2559, а это ни что иное как MacBook Air (13-inch, Mid 2012) с платформой 820-3209-A. Причина неисправности – все то же попадание жидкости.
(за качество фото здесь и далее – извините. В этот день телефон категорически отказывался нормально фокусироваться, или синхронизировать частоту мерцания)
Приступаю к диагностике.
Сценарий, следующий:
1. Внешний, визуальный осмотр портов, механических повреждений, следов попадания жидкости, следов вмешательства («слизанные» шлицы винтов). Контроль нажатия клавиш и трекпада. Контроль поднятия и удержания в заданном положении модуля матрицы.
Тут все хорошо, за исключением мелких царапин, появляющихся за время эксплуатации.
2. Снятие нижней крышки. Визуальный осмотр платы логики, АКБ, обратной стороны крышки и пр. периферии на наличие следов попадания жидкости, механических повреждений, стороннего вмешательства. Если требуется – изымаем платы для осмотра с обратной стороны.
АКБ был подключен. Плата логики имеет явные следы попадания жидкости (коррозия, разводы). Крышка имеет разводы с внутренней стороны. Сам аппарат грязный и немного пыльный. Так же замечаем остатки риса – видимо не помог)))
3. Подача питания и контроль работы, напряжений, потребления тока и нагрева аппарата.
Тут уже бояться нечего. То есть хуже не сделаем. До нас уже тут «поработали». Как видно его тщательно высушили) Я же сделал контрольный продув сжатым воздухом под CPU и PCH. Никакой жидкости не повытекало. Следовательно, можно подавать питание.
Помимо риса явно видно, что винты вкручены не на своих местах и отсутствует силиконовый уплотнитель между кулером и теплоотводной трубкой с радиатором. С уплотнителем то проблем нет. А вот вкручивание винтов не по своим местам часто приводит к очень плачевным последствиям. В точности проблемы с этим винтом (фото ниже) возникают все проблемы при некомпетентном вмешательстве. Если вкрутить в эту гильзу не родной винт, немного длиннее (а на фото вкручен как раз таки не родной, но благо короче, от крепления АКБ), то винт врезается в плату логики, и начинает разрывать слои текстолита и токопроводящих, фольгированных дорожек. А в этом месте, вторым и далее слоем фольгирования проходят шины JTAG, SMBus и пр. сигнальные шины, замкнув которые с легкостью можно вывести CPU из cтроя. Да и процедура восстановления дорожек под гильзой – мало приятна.
Кстати, подготовлю, как-нибудь, статью как раз описанную выше неисправность.
А в рис любят «утопленников» погружать. Бытует мнение, что рис поглощает жидкость (а почему не перловка?). Честно, не исследовал этот вопрос. Но у меня каждый второй «утопленник» приходит с рисом. Но, это, видимо, моя статистическая ошибка – ведь спасённые при помощи риса «утопленники» ко мне не попадают…
Но в одном я уверен точно – не в рис погружать нужно «утопленника», а АКБ срочно отключать и полностью обесточивать!
Рис. 1
Рис. 2
Подключаем питание, смотрю потребление тока. Оно составляет всего 12 мА.
Какая-либо индикация на разъеме ЗУ – отсутствует.
И самое примечательное – коррозия, которая и явилась причиной неисправности аппарата. И, просто, много фото…
Исходя из своего опыта и визуального осмотра сразу определяю возможные и типовые причины:
- Коррозия замкнула или разъела контакты критически важных для запуска и инициализации платформы сигналов.
- Явно неисправен узел подсветки матрицы. Тут к гадалке не ходи – типовая проблема на этих «АИР-ах». Достаточно одной капли…
- Возможно еще что, но дальше мы будем только гадать, пока не устраним явные причины.
Фронт работ понятен. Согласовываем с пользователем. Получаем разрешение на работы. Дальнейший сценарий:
- Полностью разбираем аппарат. Раскручиваем все что раскручивается. Готовим донор и/или необходимые ЗЧ.
- Фиксируем повреждения платы и пр. на фото.
- Отмываем плату логики, плату портов, кулер и радиатор в УЗ-ванне.
- Тщательно осматриваем платы в микроскоп. Поднимаем, чистим и восстанавливаем элементы в местах наибольшей вероятности попадания жидкости. Меняем все элементы, которые вызывают подозрения (сколотые, потемневшие/посветлевшие, окисленные, смещённые).
Закидываю все, что нужно отмыть в УЗ-ванну. А пока у меня там все плавает, беру топ-кейс и оставшиеся компоненты и тщательно отмываю. Грязи, конечно, по всему помещению предостаточно после этих банных процедур (вспомнился Дух Помоек из «Унесенные призраками» Хаяо Миядзаки). Ставим на просушку.
Достаю платы из УЗ-ванны. Продуваю. Сушу. Еще раз продуваю, что бы не осталось жидкости под BGA-микросхемами. Теперь все чисто, можно работать.
Первым делом собираю воедино платформу, не забыв накинуть радиатор (что бы не убить собственным перегревом CPU) и подцепить кулер (он потребуется для того, чтобы определить запуск платформы).
Подключаю разъем ЗУ, подаю питание и… платформа стартует: наблюдаю изменение цветов индикатора ЗУ с зеленого на оранжевый и запуск кулера. Потребление тока так же в пределах нормы, около 400 мА.
Уже хорошо. Тогда подключим матрицу, посмотрим, что покажет. Разъему шлейфа у нас не досталось от коррозии, что не сказать про сам коннектор (на фото выше было видно). Но после отмывки в УЗ вроде пришел в порядок. Для контроля коннектор я предварительно проверил под микроскопом, и попытался пошевелить выводы – держатся крепко, грязи под ними не видно. После подключения матрицы и запуска аппарата изображения я, ожидаемо, не увидел. Точнее я не увидел подсветки. Само изображение присутствует, это понятно, после того как подсветил фонариком с обратной стороны крышки (через белый логотип яблока).
Как и описывалось ранее – узел подсветки. Первым делом открываю боардвью и схему устройства. Необходимо проверить состояние предохранителя F9700 – в порядке. Напряжение на ходе и выходе у него есть. Сам предохранитель прозванивается как короткое замыкание. Значит отвал, скорее всего самого ШИМ (драйвера) подсветки. Поднимаем драйвер и понимаем, что он отгнил почти полностью.
Эти микросхемы довольно распространение, устанавливаются почти на всех неретина макбуках с 12-го года. Так же у нас может быть пробит диод Шоттки (D9701), который обычно вылетает из-за возникновения межвиткового замыкания в дросселе L9701. Но в этом случае обычно вылетает предохранитель F9700. Так же предохранитель может вылететь из-за повышения тока утечки в высоковольтной цепи конденсаторов на выходе узла, по шине PPVOUT_SW_LCDBKLT. Но предохранитель у нас целый. Меняем драйвер с донора.
Совет: прежде чем снимать драйвер подсветки с донора, определите, где у него ключ (маркер начала отсчета выводов). Обычно это лазерная гравировка, такая же, как и маркировка самой микросхемы. Этот ключ необходимо как-то четче обозначить. Я его малость «досверливаю» стоматологическим зондом или скальпелем. Делаю я это для того, что в момент попадания флюса, грязи, или еще чего – этот ключ затирается. И после этих манипуляций его не видно. Соответственно определить правильное положение установки микросхемы уже сложно. На фото ниже уже подготовленный драйвер с просверленным заранее ключом. Как видите от гравировки ничего не осталось, а досверленное отверстие внизу слева.
Накатываем новые шары, ставим драйвер. Заодно меняю все подозрительные элементы. Парочка элементов легко отваливаются при толкании зондом.
Заменил, почистил от следов пайки. Собрал. Подключил матрицу, ЗУ и подал питание.
Тадааам! Есть кино!
Матрица оказалась малость подзалитая (внизу небольшие засветы видны), но пользователю это оказалось не критично по итогу.
К этому времени у нас подсохли после чистки все оставшиеся компоненты. Теперь собираем все в божеский вид. И проводим окончательные тесты. Так же не забываем про то, что пользователь попросил нас накатить ОС поновее. Бонусом нахожу в «разборке» силиконовый уплотнитель и докидываю до полного комплекта.
Немного фото после чистки/работ, как обещал (больше не поместилось). Как по мне - так как новый)))
Люблю свою работу, просто. Вот и делаю все как для себя - чисто и аккуратно. Так, что простите еще раз, за хвастовство, если не угодил кому.
Спасибо за внимание! Успешных ремонтов всем!
Показать полностью
25
Почему занавеска в душе хочет к вам прилипнуть
31-летний профессор машиностроения Дэвид Шмидт из Университета Массачусетса в Амхерсте в 2001 году получил Шнобелевскую премию за то, что на софте за 28 000 долларов для моделирования потоков жидкостей просчитал модель, частично объясняющую, почему занавеска хочет прилипнуть к вам в душе. (Публикация в Scientific American )
Дэвид Шмидт исследовал способы точной имитации брызг и распыления (spray). Обычно они использовали эти симуляции распыления, чтобы помочь разработать лучшие дизельные и авиационные двигатели. Однако тот же анализ в равной степени применим и к душевой кабине в ванной. В конце концов, душ — это просто большая струя брызг.
В своей симуляции Дэвид Шмидт учел эффекты дробления капель, модель также учитывала деформацию (distortion) капель, которая существенно влияет на аэродинамическое сопротивление.
Все предыдущие объяснения были теоретические: от эффекта Бернулли (Bernoulli effect) до теории плавучести (buoyancy effect).
Гипотеза эффекта Бернулли
Самым популярным объяснением эффекта занавески для душа является принцип Бернулли. Принцип Бернулли гласит, что увеличение скорости приводит к снижению давления. Эта теория предполагает, что вода, вытекающая из насадки для душа, заставляет воздух, через который движется вода, течь в том же направлении, что и вода. Это движение будет параллельно плоскости занавески для душа. Согласно принципу Бернулли, если воздух движется по внутренней поверхности занавески для душа, давление воздуха там упадет. Это приведет к перепаду давления между внутренним и внешним пространством, что приведет к перемещению занавески внутрь. Эффект будет наиболее сильным, когда зазор между человеком и занавеской будет наименьшим, в результате чего занавеска будет прилипать к человеку.
Но эффект Бернулли основан на соотношении давления и ускорения и не учитывает наличия капель. И, по расчетам лауреата Шнобелевской премии, этот эффект не отвечает за прогиб занавески в душе.
Гипотеза плавучести
Также называемый эффектом дымохода или эффектом стека/тяги, подразумевает, что теплый воздух (из горячего душа) поднимается над занавеской душа, когда более прохладный воздух (около пола) проталкивается под занавеску, заменяя поднимающийся воздух. Если придвинуть занавеску к струе, вихрь (ближнего действия) и эффекты Коанда становятся более значительными. Однако эффект занавески для душа сохраняется при использовании холодной воды, что означает, что это не может быть единственным действующим механизмом.
Теория плавучести предполагает, что горячий душ вызывает повышение температуры воздуха в душе, уменьшая его плотность. В этом случае давление на душевой стороне занавески будет ниже, чем давление снаружи на той же высоте от пола, что приведет к смещению занавески в сторону более низкого давления. Проблема с этим объяснением состоит в том, что занавеска так же будет втягиваться внутрь к холодному душу.
Эффект Коанда
Эффект Коанда, также известный как «прикрепление пограничного слоя», представляет собой тенденцию движущейся жидкости прилипать к соседней стене.

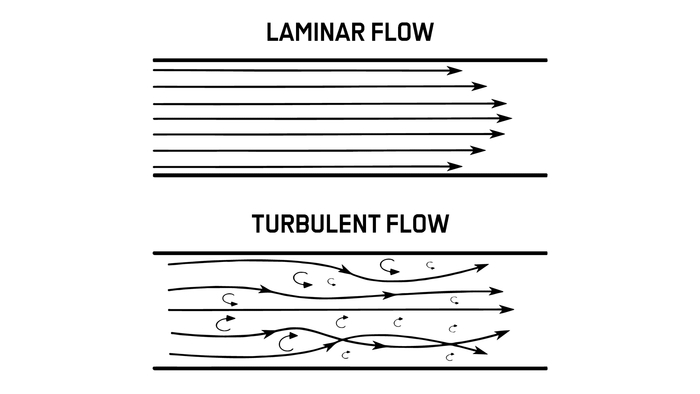

Гипотеза горизонтального вихря
Для расчета Дэвид Шмидт нарисовал модель типичного душа и разделил зону душа на 50 000 крохотных ячеек. Ванна, душ, карниз и комната за пределами душа также были включены. Шмидт запускал программу Fluent в течение двух недель на своем домашнем компьютере по вечерам и по выходным (когда его жена не использовала компьютер). За это время ему удалось смоделировать 30 секунд потока брызг.
Компьютерное моделирование показало, что брызги образуют горизонтальный вихрь. Этот вихрь имеет в центре зону низкого давления, которая всасывает завесу. Эта область низкого давления притягивает занавеску. Вихрь вращается вокруг оси, перпендикулярной занавеске. Это немного похоже на пылевой смерчик, но в отличие от смерча, этот вихрь не гаснет, потому что он постоянно подпитывается потоком капель.
Капли воды в ливне показаны цветом по величине скорости. На занавеске для душа обозначены заполненные контуры давления.
Векторы скорости показывают движение воздуха в душе. Помимо движения, вызванного лобовым сопротивлением, вблизи ливня имеется большая картина рециркуляции над ним.
Показанный здесь прогиб душевой занавески (не в масштабе) был рассчитан с использованием баланса сил.
Тяга достаточно слабая, поэтому если напор воды небольшой, или душ недостаточно распыляет поток на капли, или занавеска тяжелая, то засасывание не заметно.
Профессор Шмидт непреклонен в том, что это исследование было сделано «для развлечения» в свободное время без использования грантов.
P.S.
Мое личное десятилетнее наблюдение за «эффектом душевой занавески» показало, что широкая «лейка» вызывает бомбическую тягу, а от температуры воды тяга не меняется.
