Большая кошка с перегрузом

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Автор материала - Юрий Пашолок

Источник - портал Warspot


С конца 1942 года немецкие танкостроители стали обгонять своих коллег из других стран, создавая танки с заведомо более высокими характеристиками. Сначала появился тяжёлый танк Pz.Kpfw.Tiger Ausf.E, который в течение более чем года не имел себе равных. Летом 1943 года состоялся дебют среднего танка Pz.Kpfw.Panther Ausf.D – машины куда более массовой, а потому ещё более опасной. Как показала практика, орудие «Пантеры» было более мощным, чем у «Тигра», а верхняя лобовая деталь корпуса оказалась неуязвимой для огня орудий калибра 76-85 мм с любых дистанций. Тогда же дебютировала и тяжёлая самоходка Ferdinand. СССР, США и Великобритания оказались в роли догоняющих, причём полноценный ответ врагу смогли подготовить только советские танкостроители. Весной 1944 года дебютировали тяжёлые танки ИС-2 и самоходки ИСУ-152. Ответом немецкой промышленности должен был стать тяжёлый танк Pz.Kpfw.Tiger Ausf.B, но стать вторым «царём зверей», каким являлся Pz.Kpfw.Tiger Ausf.E, у него не получилось. Существенно меньшим оказалось и влияние немецкой новинки на советское танкостроение.


Великий сандомирский погром

Будущий сменщик Pz.Kpfw.Tiger Ausf.E впервые появился на горизонте после совещания 26 мая 1941 года, на котором выяснилось, что в башню будущего VK 45.01 не помещается 88-мм пушка с длиной ствола в 71 калибр. Поначалу речь шла о новой башне, поэтому первоначальный VK 45.02 (H) выглядел как Pz.Kpfw.Tiger Ausf.E с новой «головой». Позже проект неоднократно переделывался: в ходе эволюции от исходной машины мало что осталось, при этом неизменно росли толщина брони и масса. Также возникла идея унификации VK 45.02 (H) со средним танком VK 30.02 (M). Это сильно отразилось на облике шасси тяжёлого танка, который позже нередко называли развитием Pz.Kpfw.Panther.

В дальнейшем идея унификации продолжилась в виде проектов Tiger III и Panther II – впрочем, до изготовления в металле дело дошло только в случае с Panther II, а Tiger III превратился в Tiger II. Облик танка, принятого на вооружение как Pz.Kpfw.Tiger Ausf.B, сформировался летом 1943 года. Уже на тот момент основной была башня второго типа, так называемая серийная. Тем не менее, первые пятьдесят башен достались «по наследству» от не реализованного в металле танка Porsche K.G., более известного как VK 45.02 (P), заводской индекс этих машин – Typ 180. По этой причине их часто называют «башням Порше», хотя на самом деле башни разработаны Krupp, причём предназначались они и для VK 45.02 (H). В пику этим башням крупносерийную конструкцию ошибочно называют «башней Хеншель», хотя она разработана концерном Krupp.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Один из «Королевских Тигров», уничтоженных в ходе боя 12 августа 1944 года.


По итогам разработки получился настоящий монстр боевой массой 68 т. Первая опытная машина была построена в октябре 1943 года, а с января 1944 года фирма Henschel & Sohn AG приступила к выпуску первых серийных машин. Поначалу производство оказалось штучным: за 1-й квартал 1944 года сдали всего 14 танков, отметку в 15 машин удалось преодолеть в мае, а что-то похожее на крупную серию появилось в июне.


При столь низком темпе выпуска неудивительно, что дебют Pz.Kpfw.Tiger Ausf.B состоялся только в июле 1944 года. 18 июля в ходе операции Goodwood английские войска впервые столкнулись с немецкими танками из состава 503-го тяжёлого танкового батальона (ТТБ). Дебют оказался неудачным: по итогам боёв в батальоне осталось всего два танка нового типа, причём значительная часть потерь пришлась на огонь союзной авиации. Впрочем, имелись и потери от огня танков – самым известным эпизодом стал таран новейшей немецкой машины танком лейтенанта Гормена. Несмотря на столь неудачный дебют, появление Pz.Kpfw.Tiger Ausf.B стало для командования союзных войск крайне неприятным сюрпризом. В срочном порядке была начата разработка новых тяжёлых американских танков. Можно сказать, что для американцев Pz.Kpfw.Tiger Ausf.B стал таким же катализатором развития танкостроения, как для СССР захват двух «Тигров» под Ленинградом.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Танк с башенным номером 502, захваченный в Оглендуве 13 августа 1944 года.


На советско-германском фронте дебют новейших тяжёлых танков задержался. В середине июля 1944 года началось срочное переформирование 501-го ТТБ, который в боях июня-начала июля потерял все свои танки. 25 июля в Ордруф, где шло переформирование батальона, поступило 45 Pz.Kpfw.Tiger Ausf.B. Это были танки выпуска июня-июля 1944 года, все с «серийными» башнями. 501-й ТТБ стал первым, получившим танки основной серии в полном составе.


5 августа батальон направили в район Баранув-Сандомерский, что к юго-западу от Сандомира. Столь быстрая отправка, причём без первой роты, объяснялась успехами Красной армии. В ходе первой части Львовско-Сандомирской операции советские войска устроили немецкой группировке настоящий разгром – сильно поредели ряды самоходок Elefant из состава 653-го дивизиона истребителей танков, тяжелейшие потери понёс 506-й ТТБ. 27 июля был освобождён Перемышль (ныне – Пшемысль), началась переправа через пограничную реку Сан, а к 10 августа войска 1-го Украинского фронта форсировали Вислу. Для немцев сложилась угрожающая ситуация, так что понадобились «затыкатели дыр», даже в сильно усечённом составе. К слову, усечённым он стал по техническим причинам. Ряды прибывших машин также довольно быстро поредели (снова по техническим причинам). 11 августа батальон передали в распоряжение 16-й танковой дивизии, штаб которой находился в Хмельнике. Оттуда батальон двинулся на Шидлув, теряя танки по пути. В результате к утру 12 августа имелось всего 8 танков в полностью рабочем состоянии.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Танк был захвачен в исправном состоянии, требовалось лишь починить гусеничные ленты.


Целью батальона являлся Сташув, который планировалось отбить в ходе дальнейшего контрнаступления. В этот момент на западных окраинах этого городка находились части 6-го гвардейского танкового корпуса. Речь идёт о 52-й гвардейской танковой бригаде (командир – подполковник М.Л. Плеско), 53-й гвардейской танковой бригаде (командир – полковник В.С. Архипов) и 71-м гвардейском тяжёлом танковом полке (командир – гвардии подполковник А.Е. Шапарь). На вооружении бригад имелись средние танки Т-34 и Т-34-85. Наступления немцев ждали: 3-й танковый батальон 53-й ТБр выставил засаду, в которую и угодили немецкие тяжёлые танки. В ходе утренней атаки на Сташув, в которой участвовало 8 Pz.Kpfw.Tiger Ausf.B, немцы оказались под фланговым огнём. Отличился экипаж младшего лейтенанта А.П. Оськина, который подбил 3 танка, после чего их накрыли всеми огневыми средствами, имевшимися в наличии. За этот бой Оськин заслуженно получил звание Героя Советского Союза.


История имела продолжение: вечером 12 августа в контратаку пошли 2 танка 2-го танкового батальона под командованием командира батальона майора А.Г. Коробова. Целью атаки, в ходе которой на танки посадили пехоту, стал Оглендув, куда ушли немецкие тяжёлые танки. Идея Архипова имела полный успех – немцев застали врасплох, уже к утру стало известно об одном захваченном танке, позже их число выросло до пяти. При этом в рапорте от 13 августа впервые прозвучало обозначение «Королевский Тигр» (оно стало известно от пленных немцев). В числе захваченных танков оказались машины с башенными номерами 102 и 502. Согласно рапорту, все захваченные танки имели перебитые гусеницы, при этом 2 из них было возможно восстановить. Фактически речь идёт, скорее, о 4 танках (с башенными номерами 102, 502 и 234, ещё одна машина не установлена).

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Танк с башенным номером 234, подбитый утром 13 августа машиной ИС-2 гвардии старшего лейтенанта В.П. Клименкова на юго-западной окраине Оглендува.


Как минимум один танк из захваченных оказался не совсем трофеем 53-й Гв.ТБр. Рано утром 13 августа в бой вступил главный резерв 6-го ГвТК – тяжёлые танки ИС-2 из состава 71-го ГвТТП. Действуя совместно со 2-м батальоном 294-го ГвСП 97-й ГвСД, танк командира танкового взвода гвардии старшего лейтенанта В.П. Клименкова повел наступление на Оглендув, где уже шёл бой. На юго-западной окраине пехоту обстрелял Pz.Kpfw.Tiger Ausf.B, стоявший в засаде. О танке пехота сообщила Клименкову, тот открыл огонь и первым выстрелом разбил дом рядом с немецким танком. В панике экипаж немецкой машины рванул вперёд, вторым выстрелом танку сбило гусеницу, и он попал в воронку. После этого экипаж бежал, а в обездвиженную машину с башенным номером 234 залезла советская пехота. Развернув башню, новый экипаж открыл огонь по немцам. Позже танк с башенным номером 243 попал в список трофеев батальона Коробова. Ещё один «Королевский Тигр» был уничтожен экипажем Клименкова на северной окраине Оглендува, также по наводке пехоты – это был тот самый пятый танк, который первоначально записала на свой счёт 53-я ГвТБр. За этот бой Клименков был удостоен ордена Отечественной войны I степени.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

ИС-2 с башенным номером 98, которым командовал гвардии старший лейтенант В.А. Удалов. В одном бою он поразил три новейших немецких танка.


Ещё большего успеха добился экипаж гвардии старшего лейтенанта В.А. Удалова. К 14:00 его танк, взаимодействуя с 52-й ГвТБр, оказался восточнее деревни Мокре. Там машина встала в засаду, и очень вовремя: колонна из семи Pz.Kpfw.Tiger Ausf.B вышла из Шидлува, атаковав советские войска в районе высоты 272.1. Не видя танка Удалова, немецкая колонна оказалась под фланговым огнём ИС-2. Несколькими выстрелами было выведено из строя два немецких тяжёлых танка, остальные продолжили движение. Тогда Удалов обогнул Мокре по лесной дороге и вышел навстречу колонне – в результате был уничтожен ещё один «Королевский Тигр». Оставшиеся танки отошли, но вскоре повторили атаку на высоту 272.1. Там их встретил ИС-2 лейтенанта Белякова, который записал на свой счёт один танк. За бой 13 августа Удалов получил звание Героя Советского Союза.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Схема расположения подбитых и уничтоженных танков, ставших жертвами огня 6-го Гв.ТК. Двенадцать из них – Pz.Kpfw.Tiger Ausf.B.


Итог двух дней боёв оказался катастрофическим для 501-го ТТБ. Было потеряно 12 танков, при этом немцы проиграли «всухую». 22 августа командира батальона майора фон Легат сняли с должности, его место занял майор Саемиш. Что ещё хуже для немцев, 2 танка из потерянных в боях 12-13 августа оказались исправными, советские танкисты также захватили техническую литературу, включая инструкции по эксплуатации. Это позволило оперативно отремонтировать захваченные танки и отправить их в тыл.


Не дожидаясь испытаний

Подобно англичанам и американцам, советская сторона также не знала о Pz.Kpfw.Tiger Ausf.B вплоть до боестолкновения с ними. Фактически первые сведения об этих танках поступили уже после боя за Сташув. В ночь с 12 на 13 августа разведка 6-го ГвТК взяла «языков» в районе Шидлува. Ими оказались военнослужащие 501-го ТТБ и 16-й ТД, причём они говорили о танках «Пантера» – либо имела место дезинформация, либо рядовой из 16-й ТД действительно спутал новый тяжёлый танк. Это вполне вероятно, так как издали эти машины действительно похожи друг на друга, да и теория о том, что «Королевский Тигр» произошёл от «Пантеры», родилась далеко не в одном месте. Это же касалось и обозначения. На самом деле Königstiger переводится как «бенгальский тигр», но таких тонкостей перевода не знали ни в СССР, ни в Англии, ни в США. Поэтому прозвище, которое дали новой машине немецкие танкисты, вошло в историю именно как «Королевский Тигр». Поначалу оно не было официальным, но позже обозначение Königstiger появилось в официальной переписке.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Письма из британской и американской военных миссий в СССР, посвящённые немецкой новинке. Английская сторона как воевавшая с «Королевскими Тиграми» была о них неплохо осведомлена.


19 августа в адрес Сталина и маршала Федоренко отправился доклад за подписью командующего 1-м Украинским фронтом маршала И.С. Конева. В нём Конев докладывал о тактико-технических характеристиках танка, причём они были очень точными. Это неудивительно, поскольку немцы, как уже говорилось выше, умудрились не только потерять пару танков в исправном состоянии (требовалось только поменять гусеничные ленты), но и оставить документацию по ним. Правда, стоит учитывать тот факт, что речь шла о командирских машинах, у которых было две радиостанции и дополнительный член экипажа. Именно поэтому указывалась численность экипажа в 6 человек. Также в документе отмечалось, что танк (пока в единственном числе) планируется отправить на НИБТ Полигон в Кубинку.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Танк с башенным номером 234 под обстрелом советской артиллерии, сентябрь 1944 года.


Спустя всего несколько дней после поступления первой информации о сандомирских трофеях сведения о новых «Тиграх» предоставила британская военная миссия в СССР. Британские военные поделились информацией о танках, с которым они встретились в июле 1944 года. Информация различалось, что неудивительно – воевать англичанам пришлось с более ранними машинами, имевшими первый тип башни, менее защищённый, чем основная серийная. Англичане неоднократно сравнивали танк, который называли «Тигром», с Pz.Kpfw.Panther, что вполне допустимо, учитывая историю его создания. Ещё более интересной оказалась информация, поступившая от американских военных – она была датирована серединой сентября 1944 года. Американцы насчитали аж два танка: «комбинацию танков «Тигр» и «Пантера», называемую Тигр 2», и «тяжёлый танк, весом 68 т и называемый Imperial Tiger». В отличие от англичан, летом 1944 года американцы с этими танками не воевали и видели их только в подбитом и уничтоженном виде. Советская сторона быстро подготовила ответ главе американской военной миссии в СССР, вполне корректно указав, что это один и тот же танк, а похож он на «Пантеру» по причине использования последней как образца при проектировании шасси. Ответ ГБТУ КА вполне соответствовал истине.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Как показала практика, орудия калибра 57-76 мм могли поражать немецкий танк в борт подкалиберными снарядами.


Как можно заметить, первоначально планировалось направить на НИБТ Полигон один образец нового танка, но позже «заказ» решили увеличить до двух единиц. Выбор пал на танки с башенными номерами 102 и 502. В связи с ремонтом ходовой части работы по эвакуации машин и доставке их на НИБТ Полигон затянулись. Между тем, встреча со столь грозным противником не осталась незамеченной. Во-первых, 501-й батальон продолжал воевать, на 1 сентября 1944 года в его составе находилось 26 боеспособных машин. Во-вторых, столь неудачный дебют совсем не означал, что так не везти немецким тяжёлым танкам будет всегда, поэтому командование 1-го Украинского фронта решило проверить эффективность огня буксируемой и самоходной артиллерии против «Королевского Тигра». Для этой цели решили использовать танк с башенным номером 234, который продолжал находиться на юго-западной окраине Оглендува. Машину извлекли из воронки, в которую она угодила, и выставили на позицию. Для обстрела выделили СУ-85 из состава 1024-го САП, а также орудия из 155-й отдельной пушечно-артиллерийской бригады и 37-й отдельной истребительно-противотанковой бригады. Помимо СУ-85, огонь вели из 57-мм противотанковой пушки ЗИС-2, 76-мм дивизионной пушки ЗИС-3 и 152-мм корпусной гаубицы-пушки МЛ-20.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Огромный пролом, вызванный попаданием в башню снаряда калибра МЛ-20


Обстрел из орудий ЗИС-2 и ЗИС-3 показал, что бронебойные снаряды не способны пробивать борт немецкого тяжёлого танка даже с дистанции 150-200 м. В принципе, это не стало новостью – броня толщиной 80 мм не пробивалась пушкой ЗИС-3 и на более раннем «Тигре», а здесь она находилась под наклоном. Вместе с тем, использование подкалиберных снарядов несколько улучшало ситуацию. Всё та же ЗИС-3 поражала ими борта на дистанции 300-400 м. Кроме того, попадание осколочно-фугасного снаряда на дистанции 400 м вызвало разрушение опорного катка. Таким образом, использование подкалиберных снарядов позволяло пробить борт не только из пушки ЗИС-3, которая также использовалась на самоходной установке СУ-76М, но и из танкового орудия Ф-34, стоявшего на Т-34.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

В лоб корпуса танк пробит не был, но при этом не вёлся учёт заброневого эффекта от попаданий снарядов МЛ-20.


Бронебойный снаряд 85-мм орудия Д-5С свободно пробивал бортовую броню на дистанции 400 м. Дальше получалось по обстановке, но общее впечатление было таково, что пробить борт можно и на дистанции 600 м. При стрельбе в лобовую часть танка снаряды Д-5С рикошетировали. Что же касается МЛ-20, то при стрельбе в лоб корпуса снаряды также рикошетировали, при этом один из них попал в установку курсового пулемёта и пробил её. При стрельбе в борт башня пробивалась навылет, при этом образовался пролом диаметром полметра. Полученные результаты показывали, что новый немецкий танк хорошо защищён от фронтального огня, но уязвим от огня с флангов. Кроме того, даже осколочно-фугасные снаряды оказывались для него опасными, поскольку имелся риск выведения из строя ходовой части.


Удобный, но ненадёжный

Отправка двух образцов Pz.Kpfw.Tiger Ausf.B на НИБТ Полигон превратилась в настоящее приключение. Сначала машины переправили через Вислу, а затем своим ходом они двинулись к станции погрузки. Уже на этом этапе выявилась масса проблем, связанных с ходовой частью и моторно-трансмиссионной группой. В условиях 30-градусной жары наблюдался постоянный перегрев как двигателя, так и коробки передач. Неоднократным явлением стал выход из строя то ленивца, то ведущего колеса, то бортовой передачи. Неоднократно ломались траки, барахлил механизм натяжения гусениц. В результате доставка танков в Кубинку затянулась почти на месяц, на НИБТ Полигон танки прибыли только к 26 сентября. Столь серьёзные проблемы были связаны с «сыростью» машины. Для того чтобы Pz.Kpfw.Tiger Ausf.B стал хотя бы более-менее работоспособным, немцам пришлось потратить не один месяц, и всё равно уровень надёжности не достиг Pz.Kpfw.Tiger Ausf.E – такова была плата за резко возросшую массу.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Танк с башенным номером 502 перед отправкой на НИБТ Полигон.


29 сентября была утверждена программа испытаний «немецкого тяжёлого танка Тигр Б (Королевский Тигр)». Согласно ей предполагалось провести ходовые испытания, на которых танк преодолевал 1000 км, из них 125 – по шоссе, 600 – по просёлку, 200 – по целине, и 75 – в ходе специспытаний. Параллельно шло изучение узлов и агрегатов машины. Кроме того, программа предусматривала артиллерийские испытания. После окончания испытаний с танка снимались все агрегаты, после чего его обстреливали по той же программе, что и опытный тяжёлый танк Объект 701. Сравнение с будущим ИС-4 неслучайно: в лице Pz.Kpfw.Tiger Ausf.B появлялся прямой аналог по защите, а в перспективе именно Объект 701 должен был стать главным визави новой немецкой боевой машины. Впрочем, ещё 26 сентября в ГБТУ КА высказывали сомнения относительно того, что немецкий трофей пройдёт необходимый километраж. Оснований на то было более чем достаточно – практика показывала, что новые немецкие танки попросту не выдерживали дистанции в 1000 км.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Этот же танк по прибытии на Кубинку.


В качестве подопытной машины было решено использовать танк с башенным номером 102. Что же касается машины с башенным номером 502, то она стала донором запчастей. Другой вопрос, что даже наличие донора далеко не всегда спасало. Оба танка к началу октября 1944 года находились в не вполне работоспособном состоянии. Раньше 10 октября отремонтировать танк не представлялось возможным. К моменту начала испытаний машина уже прошла 444 км, для довольно «сырого» изделия это был приличный километраж. Так, для восстановления работоспособности танка был взят правый бортовой редуктор с донора, но и он оказался не совсем исправным. Пришлось использовать бортовой редуктор с левого борта.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

На машине видны надписи, нанесённые бойцами 53-й гвардейской танковой бригады.


Ремонт танка с башенным номером 102 закончился к исходу дня 10 октября. На следующий день после устранения мелких дефектов машина, наконец, была готова к испытаниям, правда, не к ходовым. Понимая, что надёжность немецкого «зверя» вызывает большие сомнения, комиссия решила начать с огневых испытаний – впрочем, они тоже проходили весьма специфично. 12 октября было произведено 45 выстрелов, после чего полуавтоматика орудия KwK 43 L/71 вышла из строя.


Следующий день прошёл за устранением неисправности, но 14 октября полуавтоматика вышла из строя во второй раз. Огневые испытания продолжались до 17 октября, всего удалось произвести 152 выстрела. По их итогам пушка показала высокие результаты по кучности. Вместе с тем стоит отметить, что показатели кучности были очень близки к данным советской 122-мм танковой пушки Д-25Т. В ходе стрельбы максимальная прицельная скорострельность составила 5,6 выстрела в минуту. Неплохо показала себя пушка и в ходе стрельбы с хода, при этом отмечалась точная наводка при помощи гидравлического механизма поворота башни с ножным управлением. Удачной оказалась и работа системы вентиляции боевого отделения.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Машина относилась к командирской модификации.


Испытатели высоко оценили удобство работы экипажа. Отмечалось удобное расположение механизмов поворота башни, усилия на рукоятке не превышали 2-3 кг. Помимо ручного механизма поворота башни, имелся гидравлический привод, благодаря которому на максимальных оборотах полный поворот башни вокруг своей оси происходил за 20 секунд. Удобно размещался электроспуск. Удобными признали и места механика-водителя со стрелком-радистом. Однозначным плюсом посчитали возможность езды по-походному, когда механик-водитель ехал, высунувшись из люка. Вполне удобным было и размещение заряжающего, особенно отмечалась эргономичность работы с орудийной укладкой в забашенной нише.


Гораздо хуже обстояли дела с доставанием выстрелов из корпусных укладок, также отмечалась недостаточная обзорность из перископического прибора заряжающего, который обеспечивал обзор только вперёд. Напрямую в отчёте это не указывалось, но фактически Pz.Kpfw.Tiger Ausf.B унаследовал хронический недостаток «Пантеры» – плохую обзорность. По сторонам мог смотреть только командир, причём слева у него была мёртвая зона в 11 м, а справа – до 25 м. Наводчик не имел никаких смотровых приборов, кроме прицела, а заряжающий, как уже было сказано, смотрел только вперёд. В боевом положении только вперёд смотрели и механик-водитель со стрелком-радистом. В то время как советские танкостроители улучшали обзорность, их немецкие коллеги, похоже, работали над обратным. При такой ситуации не стоит удивляться тому, что «Королевские Тигры» наловили на Сандомирском плацдарме столько снарядов в борта.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Испытания танка с башенным номером 102 не задались. Удалось преодолеть всего 113 км, после чего машина сломалась окончательно.


Ходовые испытания начались 18 октября и продолжались с переменным успехом. В первый же день, на 80-м километре пробега, произошло разрушение болтов венца левого ведущего колеса. Снова в путь танк отправился 21 числа – к тому моменту машина прошла, включая огневые испытания, 87 км. При испытаниях на поворотливость сломалось 4 трака и 15 пальцев, кроме того, сорвало 7 болтов венца на всё том же левом ведущем колесе. В результате 21-23 числа танк прошёл всего 2 км. Ходовые испытания прекратили 25 октября, когда снова сорвало венец левого ведущего колеса, а также сломался торсион первого левого опорного катка. К тому моменту танк прошёл всего 113 км. Столь короткое время не позволило толком изучить ходовые возможности машины. До паспортной скорости разогнаться не удалось, а средняя скорость на просёлке составила 13,4 км/ч. Это было ниже, чем у ИС-2 в тех же условиях (14,5 км/ч). Гораздо интереснее обстояли дела с расходом топлива. У ИС-2 в ходе испытаний осенью 1944 года расход топлива составил 329 л на 100 км, а у «Королевского Тигра» – поистине запредельные 971 л на 100 км. Таким образом, запас хода составлял всего 90 км.


Толстобронный и хрупкий гигант

Ввиду отсутствия запчастей была дана команда снять с танка агрегаты и орудие, часть запчастей вернули обратно на машину с башенным номером 502. Было решено проводить испытания обстрелом в два этапа. На первом этапе проводился обстрел лобовых листов корпуса и башни – для этого использовались самоходные установки ИСУ-152 (МЛ-20с), ИСУ-122 (А-19с), СУ-85 (Д-5-С85), Nashorn (8.8 cm Pak 43/1), немецкий танк Pz.Kpfw. Panther (7,5 cm KwK 42 L/70) и 100-мм противотанковая пушка БС-3. Обстрел проходил с 5 по 11 ноября.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Перед испытаниями обстрелом, ноябрь 1944 года.


Первым делом был произведён выстрел из 122-мм орудия А-19 осколочно-фугасным снарядом. Броню он не пробил, но итогом попадания стал пожар, вызванный попаданием огня через установку курсового пулемёта. Третье попадание, сделанное бронебойным тупоголовым снарядом с дистанции 500 м, броню не пробило, но с тыльной стороны произошёл откол брони площадью 160×180×150 мм, а также лопнул по всей длине шов между верхним лобовым листом и крышей корпуса. Следующий выстрел, сделанный остроголовым снарядом с дистанции 600 м, привёл к пробитию брони, но его не засчитали, поскольку попадание было рядом с предыдущим поражением. Следующий снаряд броню не пробил, но разорвал шов между верхним и нижним лобовыми листами. Также выяснилось, что на дистанции 1000-1500 м остроголовый снаряд пробивал лоб башни толщиной 180 мм. Несмотря на то, что теоретически пробитий не имелось, на практике поражения снарядами А-19 не сулили ничего хорошего. От 122-мм бронебойных снарядов растрескивались швы, происходили отколы брони, тем самым танк выводился из строя даже без пробития. Попадание на дистанции 500-600 м в лоб корпуса почти гарантированно выводило из строя коробку передач.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Первое же попадание 122-мм осколочно-фугасного снаряда в лоб корпуса фактически вывело танк из строя.


Немного хуже вели себя бронебойные снаряды 152-мм гаубицы-пушки МЛ-20. Броню лба корпуса бронебойный снаряд не пробивал, но вызывал образование трещин. При этом с дистанции 100 м удалось пробить (точнее, проломить) нижний лобовой лист корпуса. Более эффективным признали огонь осколочно-фугасными снарядами, которые, хоть и не пробивали лобовой лист корпуса, но приводили к серьёзным разрушениям. Трескались сварные швы, взрывной волной с большой долей вероятности разрушалась трансмиссия.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

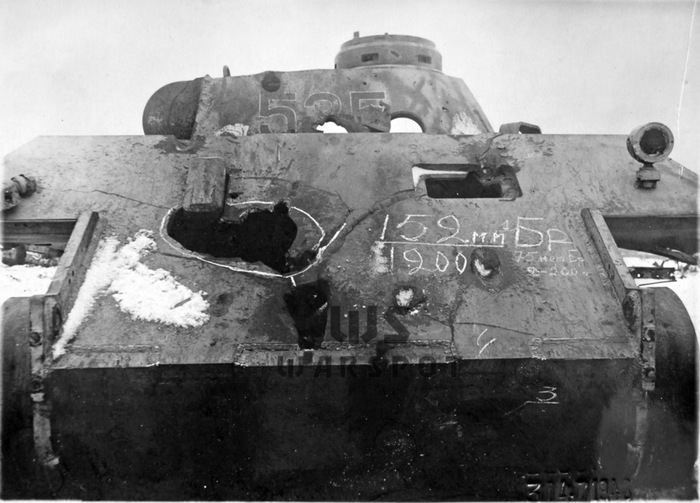

Пробитие 152-мм бронебойным снарядом в нижний лобовой лист. Более эффективным оказался огонь осколочно-фугасными снарядами, которые разрушали сварные швы и вызывали трещины в броне, а также отколы с внутренней стороны.


Не пробивала верхнюю лобовую деталь и 100-мм пушка БС-3. Впрочем, симптомы попаданий её бронебойных снарядов оказались похожи на то, что наблюдалось в случае с А-19. При попадании на дистанции 500 м образовывалась вмятина, а с внутренней стороны – откол брони размером 220×240×20 мм. Фактически получался готовый поражающий элемент, выводивший из строя всё, что находилось на его пути. Кроме того, образовывались трещины. На 20-м выстреле в нижнем лобовом листе образовался пролом. Очень похожим образом проходило поражение листов немецкими пушками калибров 75 и 88 мм. Пробития лба корпуса не отмечалось, но образовывались трещины и отколы с внутренней стороны.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

После нескольких попаданий нижний лобовой лист разрушился.


По итогам стрельбы отмечалось резкое снижение качества брони. То, что уже после первых попаданий стали образовываться большие отколы, и расходиться сварные швы, было очень плохим знаком. Нередко можно видеть дискуссии на тему того, что по итогам испытаний сквозных пробитий «Королевского Тигра» практически не было. Дело в том, что при таких результатах попаданий пробития уже и не надо, тем более что после трёх-четырёх кучных попаданий образовывались уже не пробоины, а проломы. При столь неважном качестве брони её толщина была уже не столь и важна. Как отмечали специалисты НИБТ Полигона, для немецкого тяжёлого танка попадания снарядов калибра 100-152 мм были опасными на дистанции 500-1000 м. Также на дистанции 500-600 м попадание снаряда БС-3 или А-19 в стык лобовых листов с высокой долей вероятности закончилось бы их пробитием.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Лоб башни оказался более уязвим, чем корпус.


Вторым этапом стал обстрел бортов «Королевского Тигра», проводившийся 21-29 ноября. В нём участвовали СУ-76М, СУ-85 и американская самоходка GMC T70. В случае с СУ-76М ситуация ничем не отличалась от той, что наблюдалась в сентябре. Бронебойные снаряды орудия ЗИС-3 не пробивали борт даже в упор. Правда, после серии попаданий в башню лопнул сварной шов между бортом башни и погоном, а также образовалась сквозная трещина в погоне. После 17-го попадания башню заклинило. На дистанции 300 м бронебойный снаряд спровоцировал откол бортовой брони корпуса размером 150×125×20 мм. Таким образом, массированный огонь 76-мм орудий в борт, особенно с ближней дистанции, мог закончиться для немецкого тяжёлого танка очень серьёзными проблемами. Также снаряд ЗИС-3 с дистанции 300 м вывел из строя командирскую башенку, полностью разрушив сварной шов.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

После обстрела бортов снарядами калибров 76 и 85 мм.


Гораздо больше неприятностей ожидало немецкий танк при встрече с американской самоходкой GMC T70 (она же – GMC M18). Бронебойный снаряд калибра 76 мм без проблем пробивал борт корпуса и башни на дистанциях и 500, и 1200, и 1500 м. Удалось добиться пробития даже на дистанции 2000 м. Это объяснялось очень высокими характеристиками орудия, которое по пробитию превосходило даже 85-мм орудие Д-5С-85.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Наилучшие результаты показала 76-мм американская пушка, которая могла поражать борт немецкого танка на дистанции до 2 км.


Огонь СУ-85 оказался немного менее эффективным, чем у 76-мм орудия GMC T70. Пробития на дистанции 1500 м удалось добиться далеко не во всех случаях. Впрочем, отмечалась разрушение сварных швов при попадании. В целом же испытания показали, что борт башни пробивается на дистанции около 1000 м, а борт корпуса, в зависимости от точки попадания, на дистанции от 800 до 1350 м.

Большая кошка с перегрузом Танки, Великая Отечественная война, История, Королевский тигр, Тигр 2, Длиннопост

Для советских 85-мм танковых и самоходных пушек эффективной дистанцией борьбы с новым немецким танком были около 1000 м.


К сожалению из-за ограничения редактора Пикабу концовка статьи в пост не поместилась¯\_(ツ)_/¯. Окончание читайте ЗДЕСЬ

Показать полностью 24
53

Страшнее кошки зверя нет

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Автор материала - Юрий Пашолок

Источник - портал Warspot


В годы Второй мировой войны немецкая промышленность создала три образца бронетанковой техники, которые существенно повлияли на мировое танкостроение. Появление тяжёлого танка Pz.Kpfw.Tiger Ausf.E враз сделало устаревшими все танки антигитлеровской коалиции. Немногочисленная самоходная установка Ferdinand заставила серьёзно скорректировать программу советского танкостроения. Третьим был средний танк Pz.Kpfw.Panther, по влиянию на танкостроение вполне сопоставимый с «Тигром».


Появившись на Курской дуге, этот танк оказался крайне неприятным сюрпризом для Красной армии и её союзников. Несмотря на имевшиеся недостатки, эта машина заслуженно претендует на звание лучшего немецкого танка военного периода. «Пантера», превосходя «Тигр» по вооружению и уровню защиты в лобовой проекции, была значительно более многочисленной. При разработке новых типов средних и тяжёлых танков конструкторы целого ряда стран ориентировались именно на «Пантеру».


Дебютант с южного фаса

Средний танк Pz.Kpfw.Panther Ausf.D стал немецким ответом на Т-34. Его производство началось в январе 1943 года. Впрочем, разработка его началась задолго до знакомства немцев с «тридцатьчетвёркой», ещё в 1938 году.


Постепенно боевая масса проектируемой машины, которой предстояло сменить Pz.Kpfw.III, росла. Сначала предполагалось, что она «впишется» в 20-тонный весовой класс. Осенью 1941 года, несмотря на сопротивление рейхсминистра вооружений Тодта, планка была поднята до 30 тонн. Впрочем, и она оказалась условной: уже в марте 1942 года, когда рассматривались проекты VK 30.02(D) и VK 30.02(MAN), боевая масса будущей «Пантеры» составляла 35 тонн. А построенный в металле опытный образец VK 30.02(MAN) оказался ещё тяжелее.


Из-за того, что требования к защите лобовой части корпуса и башни изменились, к декабрю 1942 года боевая масса нового танка оценивалась в 43,4 тонны. Практически же боевая масса Pz.Kpfw.Panther Ausf.G составила 44,8 тонны, то есть была на уровне тяжёлых танков. «Пантера» получилась в 2 раза тяжелее Pz.Kpfw.III.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Pz.Kpfw.Panther Ausf.D из состава дивизии «Гроссдойчланд», потерянные в районе Карачева. Август 1943 года. Машина на заднем плане, судя по всему, подорвалась на мине, танк на переднем плане подорвали сами танкисты


Увеличение массы без существенной переделки ходовой части и моторно-трансмиссионной группы не прошло бесследно. Создав по-настоящему передовой танк, конструкторское бюро MAN одновременно наделило его массой врождённых недостатков. Виной тому стали ужесточившиеся требования к усилению защиты. Шасси «Пантеры» практически полностью исчерпало резервы для модернизации ещё до начала её серийного производства. В начале 1943 года эта проблема не выглядела актуальной, но позже оказалось, что ни увеличения толщины брони, ни существенного усиления вооружения шасси «Пантеры» не выдержит.


Перегрузка шасси существенно повлияла на его надёжность. Частые поломки стали головной болью немецких инженеров и танкистов. Увеличить надёжность до приемлемого уровня удалось к осени 1943 года, но и позже проблемы периодически давали о себе знать.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Эта машина была захвачена почти целой. Судя по всему, у танка сломался либо двигатель, либо коробка передач, и, попытавшись эвакуировать, немцы его бросили


Боевой дебют Pz.Kpfw.Panther Ausf.D состоялся на южном фасе Курской дуги. Проблемы с надёжностью «Пантеры» здесь наложились на хорошо организованную оборону Красной армии. К началу немецкого наступления в 10-й танковой бригаде находилось 200 Pz.Kpfw.Panther Ausf.D, к 8 утра 5 июля 1943 года 16 машин вышло из строя. После двух дней боёв в строю осталось менее четверти машин, а к вечеру 7 июля в бригаде имелось всего 7 боеспособных танков. В дальнейшем боевая численность «Пантер» в соединении колебалась в пределах 25–45 машин.


Отчасти тяжёлые потери были связаны с неправильным применением танков. У «Пантеры» был очень крепкий лоб, но её борта не были проблемой для снарядов орудий калибра 76 мм и выше. Pz.Kpfw.Panther сильно страдали от флангового огня. Зафиксированы случаи поражения этих танков и более лёгкими орудиями: в одном из боёв ближе к вечеру 5 июля 7 лёгких танков М3л американского производства смогли подбить 5 «Пантер», потеряв при этом всего 2 машины. Много новых немецких танков было потеряно и по техническим причинам. Наименее надёжными узлами оказались двигатель и ходовая часть. К 21 июля из 200 танков 10-й танковой бригады боеспособным оставался 41. 85 требовали ремонта, 16 были отправлены для капитального ремонта, ещё 58 «Пантер» было потеряно безвозвратно.


При всём при этом «Пантеры» нанесли серьёзные потери 1-й танковой армии генерал-лейтенанта М.Е. Катукова. Следует заметить, что большое количество повреждений ходовой части немецких танков объясняется в первую очередь хорошей работой советских сапёров. Провалом боевой дебют немецких средних танков называть не стоит. Даже в «сыром» виде Pz.Kpfw.Panther Ausf.D показал себя грозной боевой машиной, при благоприятных условиях способной нанести серьёзный урон своему противнику.


Средний танк с массой тяжёлого

О том, что немецкая армия получает на вооружение новый танк, советская разведка узнала в мае 1943 года. Правда, первые данные были крайне неточными. В одной из разведывательных сводок за май 1943 года фигурирует:

«сверхмощный танк типа «Панда С»», имеющий большую скорость а также более мощное вооружение и броню, чем «Тигр».

Первую более-менее достоверную информацию о Pz.Kpfw.Panther советское командование получило от англичан 9 июля 1943 года, то есть уже во время Курской Дуги. Поступила она раньше, чем «Пантеры» появились в сводках с Курской дуги. Даже в сводке от 20 июля 1943 года уже присутствует Ferdinand, но «Пантеры» всё ещё нет.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Первая сводка, в которой упоминается «Пантера», поступила в СССР от англичан


Изучение немецких танков, использовавшихся немцами в операции «Цитадель», началось уже 20 июля, то есть спустя всего неделю после начала контрнаступления Красной армии. Из 31 осмотренной «Пантеры» 22 были подбиты. Все они были поражены либо в бортовую, либо в кормовую часть. Пробитий лобовой брони обнаружено не было. Этот факт стал не самой приятной новостью. Прямо на месте боёв был обстрелян захваченный танк с башенным номером 441. Результат оказался тем же — пробить лоб «Пантеры» 76-мм танковой пушкой Ф-34 не удалось.


С самого начала в советских документах «Пантера» благодаря значительной боевой массе называется тяжёлым танком. К тяжёлым танкам Pz.Kpfw.Panther относили и англичане, которым, к слову, советская сторона передала один из трофейных Panther Ausf.D (с башенным номером 433).

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

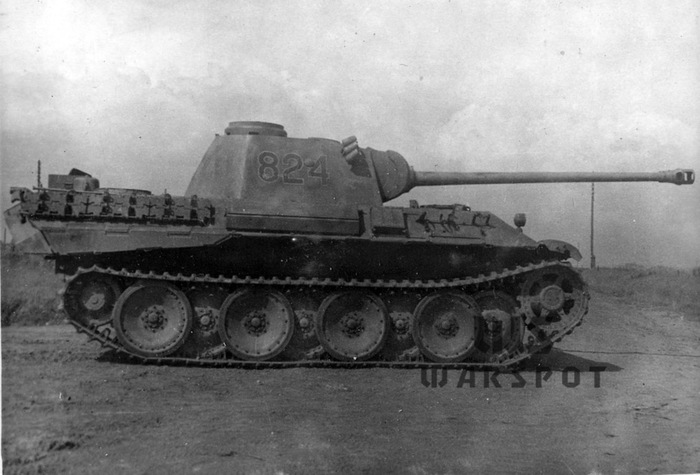

Танк с башенным номером 824. НИБТ Полигон, август 1943 года


В целом виде на испытания отправились как минимум 2 машины — с башенными номерами 824 и 732. Ещё 3 танка — с башенными номерами R01 (один из командирских танков), 445 и 535 испытатели получили подбитыми. Их использовали для испытаний обстрелом. Ещё не менее двух танков (с башенными номерами 521 и 745) отправили на трофейную выставку в Парке культуры и отдыха в Москве. Получили трофейные «Пантеры» и танковые заводы.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

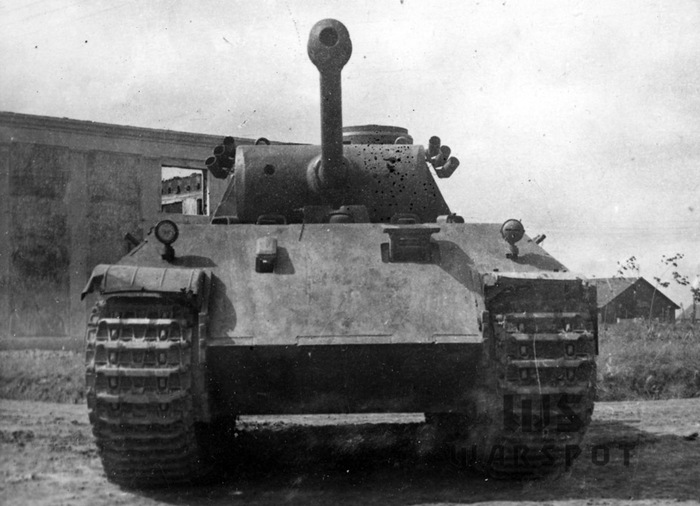

Размещение башни в центре корпуса делало «Пантеру» более стабильной огневой платформой. Но такая компоновка стала причиной существенного увеличения размеров и массы


Для ходовых испытаний был отобран танк с башенным номером 824. Эту же машину исследовали на НИБТ Полигоне с августа 1943 года. Танк был захвачен 17 июля 1943 года в районе деревни Новоселовка Курской области танкистами 3-го механизированного корпуса, которым командовал генерал-майор С.М. Кривошеин. К моменту, когда машина вышла на испытания, её спидометр показывал 452 километра. Для не самого надёжного танка это достаточно много.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Хорошо видно соединение листов в шип


Оказалось, что трофейная машина может ездить на советском бензине Б-70. Ходовые испытания начались 8 августа и закончились 5 октября 1943 года. За это время машина прошла 58 километров по шоссе и 162 километра по просёлку, её двигатель отработал всего 13,9 часов. Столь небольшое расстояние, пройденное за 2 месяца испытаний, объясняется всё той же малой надёжностью. Танк три раза ломался, и его приходилось буксировать обратно на полигон. Так он «накатал» дополнительные 36 километров. И это при том, что машина ездила в сухую погоду и без боекомплекта.


Испытателям удалось разогнать танк до 50 км/ч. Отмечалась хорошая манёвренность машины и очень удачная конструкция планетарного поворотного механизма с сервоприводом. При езде по шоссе средняя скорость движения составила 35 км/ч. Проблемы возникали на просёлке, где танк часто ломался. Из-за этого средняя скорость чистого движения составила 15,8 км/ч, а средняя техническая скорость — 11,4 км/ч.


Всего во время испытаний произошло 12 поломок. Наименее надёжным агрегатом оказался двигатель, признанный недоведенным до кондиции. Проблемы с двигателем «Пантеры» признавали и сами немцы. Например, генерал-инспектор немецких танковых войск Гудериан в своих докладах отмечал, что гарантированно проходить дистанцию до 1000 км Pz.Kpfw.Panther стал только осенью 1943 года. Советские испытатели признали «Пантеру» менее надёжным танком, чем Pz.Kpfw.III и Pz.Kpfw.IV.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

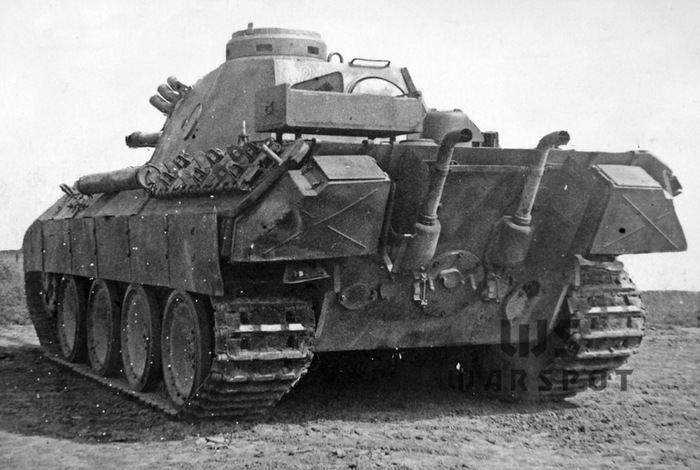

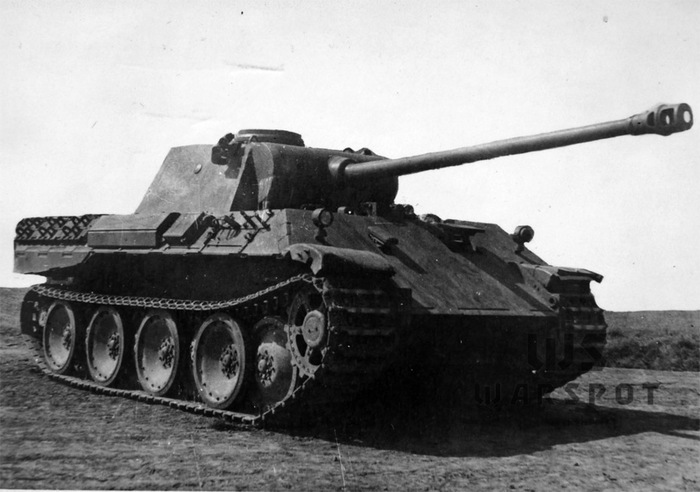

Захваченная машина имела нестандартный ящик ЗИП на корме, а также оборудование для движения по дну


На НИБТ Полигоне немецкий средний танк также сочли тяжёлым, поэтому сравнивали с новым советским тяжёлым танком ИС-2. Боевая масса ИС-2 оказалась больше всего на тонну, а по габаритам он превосходил Pz.Kpfw.Panther Ausf.D только по полной длине. Длина корпуса немецкого среднего танка была на 130 мм больше длины корпуса ИС-2, «Пантера» была на 360 мм шире и на 180 мм выше. Большим у немецкой машины оказалось и удельное давление на грунт.


В чём немецкая машина однозначно превосходила ИС-2, так это в удельной мощности. Правда, была у этого преимущества и обратная сторона. Расход топлива «Пантеры» при движении по просёлочной дороге составлял 595 литров на 100 километров, а ИС-2 на заснеженном просёлке расходовал 440 литров на 100 километров.


Кроме того, испытатели отмечали, что существенной разницы в скоростных показателях «Пантеры» и ИС-2 они не заметили. Это подтверждается и немецкими документами: паспортная средняя скорость по просёлку у Pz.Kpfw.Panther Ausf.D составляла 20 км/ч, что не особо отличается от аналогичного показателя ИС-2 — 18 км/ч. Существенная разница в средней скорости наблюдалась только на шоссе. Для ИС-2 по итогам испытаний она составила 27 км/ч, что было на 8 км/ч ниже средней скорости немецкого танка.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

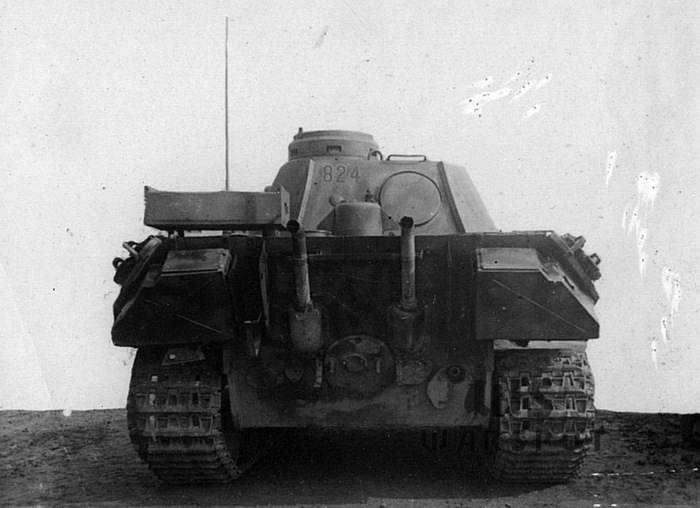

Большая кормовая часть машины являлась хорошей мишенью


Очень высоко оценили на НИБТ Полигоне 75-мм орудие KwK 42 L/70. Благодаря начальной скорости снаряда в 1000 м/с данное орудие оказалось опасным и для лобовой брони ИС-2. Как показала практика, эта пушка была более опасной, чем орудие 8.8 cm KwK 36 L/56, которое ставилось на Pz.Kpfw.Tiger Ausf.E. Кроме того, в боекомплект орудия «Пантеры» входил подкалиберный снаряд с ещё большими показателями пробития. Испытатели отмечали, что на предшествующих орудиях подкалиберный снаряд «работал» на дистанциях 500–600 метров, а на пушке «Пантеры» эта дистанция выросла до 2 километров. За счёт удобного размещения механизмов наведения орудия, хорошего прицела и электроспуска скорострельность немецкой пушки достигала 6–8 выстрелов в минуту.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

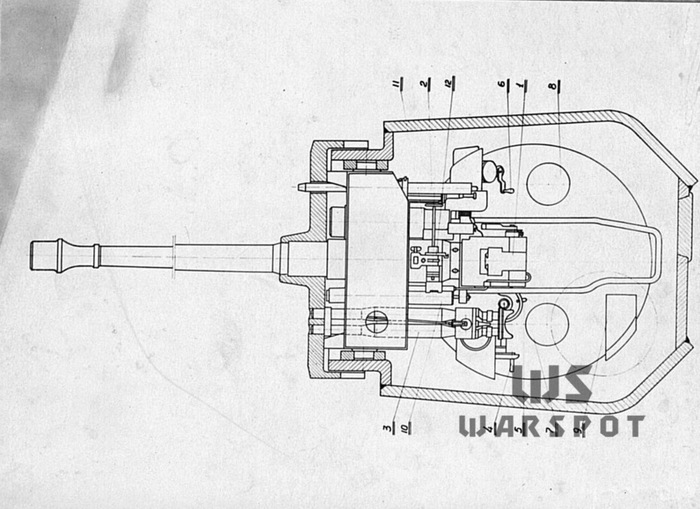

Схема боевого отделения Pz.Kpfw.Panther. В нём было довольно тесно


Испытатели довольно высоко оценили место наводчика, которое обеспечивало ему нормальные условия для работы. Правда, из смотровых приборов он располагал только телескопическим прицелом, при переносе огня наводчик был вынужден ориентироваться исключительно на целеуказания командира. Не всё хорошо было у командира. С одной стороны, в его распоряжении была командирская башенка, которая обеспечивала круговой обзор. Тем не менее по сравнению с Pz.Kpfw.III обзорность с места командира немного ухудшилась. Сильнее всего мёртвые пространства увеличились спереди и справа — до 16–18 метров. Место командира стало довольно тесным, что несколько ограничило его возможности. Фактически кроме наблюдения за боем и руководства экипажем ничем другим он заниматься не мог.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Схема обзорности «Пантеры». Новый немецкий средний танк уступал по этому показателю и Pz.Kpfw.III, и Pz.Kpfw.IV


Ещё больше не повезло заряжающему. Никаких приборов наблюдения он не имел. Быстро перезаряжать пушку он мог, лишь используя укладки первой очереди. Одна их них, на 3 патрона, находилась за заряжающим, вторая, также на 3 патрона, — в полу боевого отделения, а третья, на 18 патронов, находилась в надгусеничной полке. При использовании других укладок возникали большие проблемы. Основной боекомплект, размещавшийся по периметру боевого отделения и в надгусеничных полках, оказывался доступен заряжающему лишь при повороте башни на определённый угол. До части боекомплекта заряжающий и вовсе мог добраться лишь с помощью других членов экипажа.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Размещение боеукладок в танке. Когда башня была повёрнута вперёд, заряжающему была доступна примерно треть боезапаса


В целом боевое отделение стало хуже того, что было у Pz.Kpfw.III. Довольно узкая башня, получившая ещё и подбашенную корзину (полик), была всё же больше, чем у Pz.Kpfw.III. Но и орудие «Пантеры» было значительно более крупным. Существенно больший по размеру танк оказался теснее предшественника.


И ещё раз вспомним про обзорность. В «Пантере» возможность полноценного наблюдения за полем боя имел только командир, наводчик и заряжающий не имели даже смотровых щелей. По обзорности этот немецкий танк уступал, причём весьма существенно, даже советским боевым машинам. В том числе и этим объясняются многочисленные случаи поражения «Пантер» с флангов. Ведь вместо трёх пар глаз из неё за полем боя наблюдала всего одна.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

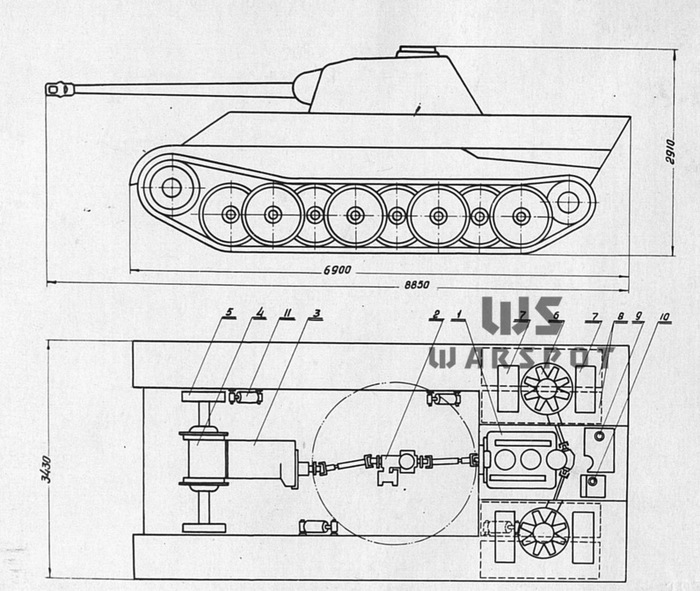

Схема моторно-трансмиссионной группы и габариты танка


Положительной оценки удостоилась ходовая часть немецкого танка. Испытатели отмечали очень грамотную конструкцию всех узлов ходовой части, которые, по их мнению, были хорошо скомпонованы. Ходовая часть требовала минимального времени на техническое обслуживание. Особое внимание привлекла централизованная система смазки подвески танка, которую предлагалось использовать и на отечественных машинах. Высокой оценки удостоилась торсионная подвеска с двумя параллельно расположенными торсионными валами на каждый опорный каток. По мнению испытателей, при достаточной прочности торсионных валов такая подвеска обеспечивала мягкий ход.


«Пантера» получила высокую общую оценку. Советские испытатели назвали немецкий средний танк тяжёлым танком-истребителем, предназначенным для поражения бронированных целей на дальних дистанциях. Для подобной классификации имелись основания: хорошая защита в лобовой проекции и размещение смотровых приборов. Плюсами танка назывались достаточно высокая удельная мощность, ходовая часть, обеспечивавшая плавный ход, и мощное вооружение.


Склонность к рикошетам

Большой интерес у советских специалистов вызвала конструкция корпуса нового немецкого среднего танка. От предшественников он существенно отличался наклоном броневых листов и их толщиной. Хотя по компоновке Pz.Kpfw. Panther существенно отличался от Т-34, в том, что образцом для подражания при создании «Пантеры» стал советский средний танк, сомневаться не приходилось.


Из-за расположения трансмиссии немецкого танка в носовой части корпус пришлось делать довольно высоким и длинным. Он оказался на 20 сантиметров выше и на метр длиннее, чем Т-34.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

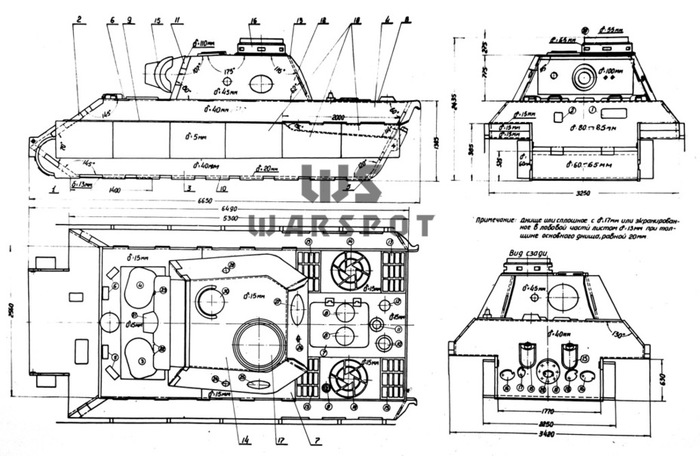

Схема бронирования корпуса и башни. В некоторых местах значения толщины брони оказались завышенными примерно на 5 мм


Практически с момента появления танков лобовая часть их корпуса была защищена лучше, чем борта и корма. К 1941 году рост бортовой брони немецких машин остановился, она составляла 30 мм. На Pz.Kpfw.III к этому времени лобовая броня достигала толщины 50 мм, а у Pz.Kpfw.IV к осени 1942 года она выросла до 80 мм. При этом толщина лобовой брони башни осталась на уровне 50 мм.


Новый немецкий танк существенно отличался от предшественников сильно дифференцированным бронированием. У Pz.Kpfw.Panther толщина бортов и лба сильно разнились с самого начала. Толщина верхнего лобового листа составила 80 мм, а нижнего — 60 мм, оба листа были установлены под углом 35 градусов. Это позволило значительно улучшить защиту корпуса. Толщина бортов также выросла, но незначительно — до 40 мм, при этом листы были установлены под углом 50 градусов. Теоретически такая броня должна была защищать от огня 45-мм противотанковых орудий. Но ещё в 1942 году в СССР началось производство 45-мм орудий с длиной ствола 69 калибров, а также появился подкалиберный снаряд. Кроме того, в противотанковых частях армий антигитлеровской коалиции всё чаще использовались орудия калибром 57–76 мм, для которых такая броня даже под наклоном не представляла особых проблем.


Большой интерес у советских специалистов вызвало соединение бронелистов Pz.Kpw.Panther. До того немецкие машины собирались при помощи сварки встык, а у «Пантеры» листы корпуса собирались между собой в шип. Революционным данное решение не являлось: такой тип соединения использовался, например, и некоторыми заводами, собиравшими Т-34. Впрочем, у Т-34 использовался немного иной тип соединения в шип, да и применялся такой вид соединения лишь местами. У «Пантеры» же так собиралась большая часть корпуса и башня.


Сборка в шип увеличила прочность сварных соединений. После изучения немецкого метода сварки такой тип соединения был внедрён на ряде советских танков. В шип соединялись лобовые листы ИС-2 со спрямлённой носовой частью, а также Т-44.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

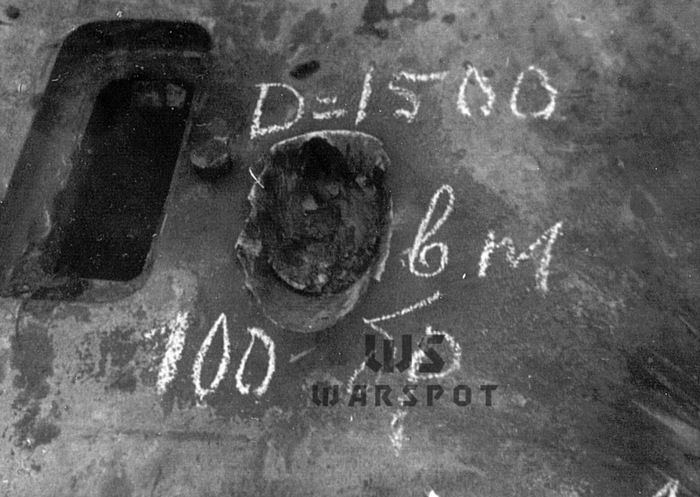

Пробитие орудийной маски подкалиберными снарядами 45-мм пушки на дистанции 100 метров


Разумеется, в первую очередь руководство Главного бронетанкового управления Красной армии (ГБТУ КА) интересовало, чем нового немецкого зверя можно уничтожить. Для этого с 1 по 14 декабря 1943 года на НИБТ Полигоне были обстреляны несколько танков. Первым делом «Пантеру» обстреляли из 45-мм танковой пушки, установленной в лёгком танке Т-70. По лобовой части корпуса из неё стрелять не стали. Результаты стрельбы по бортам оказались интересными: наклонный борт даже с дистанции 100 метров бронебойным снарядом пробить не удалось, а вот вертикальный борт в районе ходовой части был пробит с дистанции 500 метров. На «Пантерах» вертикальные борта должны были прикрываться 5-мм экранами, но на практике очень часто их не было. На дистанции 300 метров 45-мм пушкой удалось пробить корму, а на дистанции 400 метров — борт башни.


Затем танк обстреляли подкалиберными снарядами. На дистанции 100 метров была пробита подвижная бронировка орудийной маски. Она была литой, что плохо отразилось на её стойкости.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

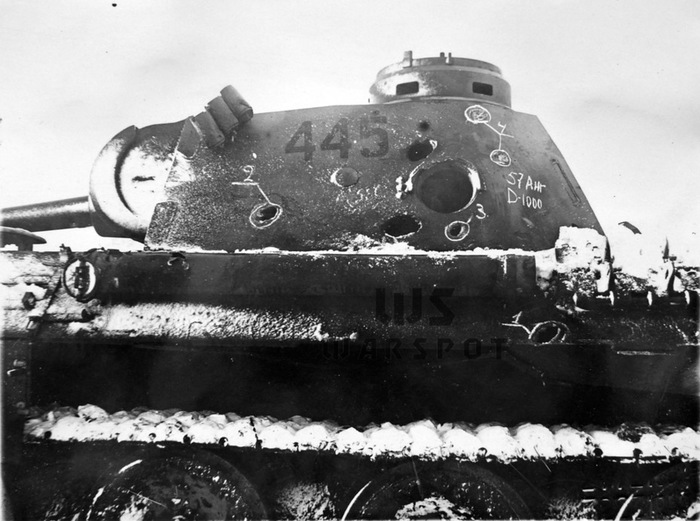

Бортовая броня немецкого танка оказалась уязвимой для огня орудий калибра 57–76 мм на дистанциях до километра. В сочетании с неважной обзорностью в боковой проекции это и стало причиной многочисленных потерь «Пантер» от флангового огня


Из 6-фунтового орудия, установленного в танке Churchill III, по лобовой части корпуса «Пантеры» тоже не стреляли. Борта корпуса и башни английской пушкой уверенно пробивались на дистанции 900–1100 метров. Из 75-мм танковой пушки M3, установленной в американском танке M4A2, борта «Пантеры» уверенно поражались на дистанции 700–900 метров. Советская 76-мм танковая пушка Ф-34 уверенно поражала борт немецкого танка с 1000 метров.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

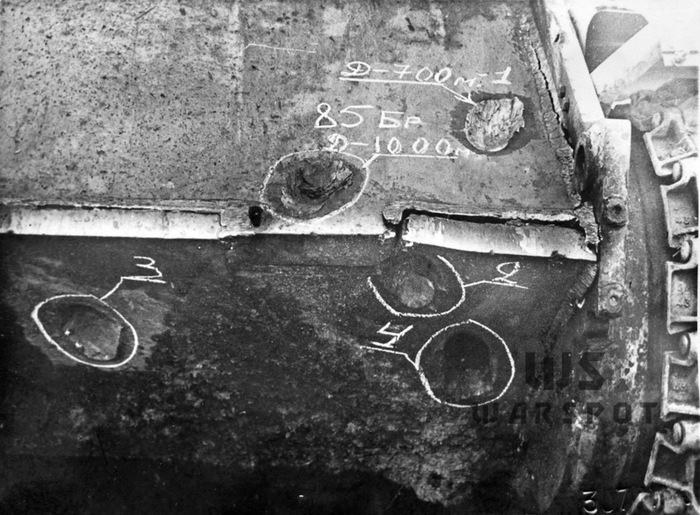

Следы от попадания в лобовую броню «Пантеры» снарядов 85-мм орудия Д-5. Даже в упор пробить лоб не удалось


Первой по лобовой части корпуса «Пантеры» довелось стрелять 85-мм системе Д-5, которой вооружались танки КВ-85 и ИС-1, а также САУ СУ-85. Результаты оказались крайне неприятными: выяснилось, что лоб корпуса не пробивается даже на дистанции 100 метров. При обстреле лобовой части корпуса наблюдались рикошеты, чему способствовали рациональные углы наклона листов. К пробитию привели лишь попадания в ослабленные предыдущими попаданиями места, а также в места сопряжения лобовых и бортовых листов. Вместе с тем при попаданиях 85-мм снарядов начинали разрушаться сварные швы. Стало ясно, что идея с поиском для замены Д-5 более мощным орудием была верной.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Пробитие лобовой части корпуса «Пантеры» бронебойным снарядом Д-25Т с дистанции 1400 метров


«Сменщиком» Д-5Т являлась 122-мм танковая система Д-25Т, установленная в тяжёлом танке ИС-2. Первым же выстрелом с дистанции 1400 метров броня «Пантеры» оказалась пробитой. Кстати, с этим обстрелом связан миф о том, что 122-мм снаряд пробил лоб корпуса немецкого танка, после чего выломал кормовой лист. В реальности при стрельбе по борту башни танка с номером 535 снаряд пробил её левый борт и выломал правый, сорвав его с башни и отбросив на несколько метров назад.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Результат попадания в лобовую часть корпуса «Пантеры» бронебойного снаряда 152-мм системы МЛ-20


По этому же танку выстрелили и из 152-мм системы МЛ-20, установленной в САУ ИСУ-152. При попадании с дистанции 1200 метров снаряд срикошетировал от верхнего лобового листа корпуса, но танку уже было всё равно. В месте попадания образовался пролом размером 360×470 мм, то есть машина гарантированно выводилась из строя. По другому танку из МЛ-20 стреляли в борт башни. При попадании осколочно-фугасного снаряда в башне образовался пролом размером 350×370 мм, затем снаряд взорвался внутри и частично её разрушил.


Результаты испытаний свидетельствуют, что уже в конце 1943 года у Красной армии имелись надёжные средства для борьбы с немецким зверем. Тем не менее советские военные сделали правильные выводы. 85-мм орудие, которым планировалось вооружить и Т-34, оказалось недостаточно мощным для борьбы с немецким танком. В лобовой проекции оно уверенно поражало «Пантеру» лишь в подвижную бронировку орудийной маски, да и то лишь на расстоянии до километра.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Поражение лобовой брони немецкого танка бронебойным снарядом 100-мм пушки Д-10Т. На дистанции 1500 метров пробить из неё лоб «Пантеры» не удалось, пришлось стрелять с 1200 метров


В качестве альтернативы для Д-5 рассматривалось орудие калибром 100 мм с баллистикой морской пушки Б-34. Разрабатывалось два похожих орудия — С-34 (ЦАКБ) и Д-10 (КБ завода №9). В конкурентной борьбе победу одержала Д-10. Но на испытаниях выяснилось, что лоб «Пантеры» пробивается из этой пушки на дистанции 1200 метров, с 1500 метров пробить лобовую броню немецкого танка не получилось.


122-мм пушка Д-25 здесь выгодно отличалась: остроголовый снаряд БР-471 уверенно поражал лоб немецкого танка на дистанции 1500–2000 метров (правда, на самых дальних дистанциях отмечались рикошеты). А летом 1944 года был испытан тупоголовый снаряд БР-471Б, у которого дальность пробития лба немецкого танка увеличилась до 2500 метров.


По обе стороны фронта

По-настоящему массово «Пантеры» стали появляться на советско-германском фронте осенью 1943 года. Постепенно Ausf.D заменялись в частях более совершенными Ausf.A. В серию эти танки пошли в августе 1943 года, на фронте появились уже осенью. Танки этой модификации стали по-настоящему массовыми в войсках и создали серьёзные проблемы наступающим частям Красной армии.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

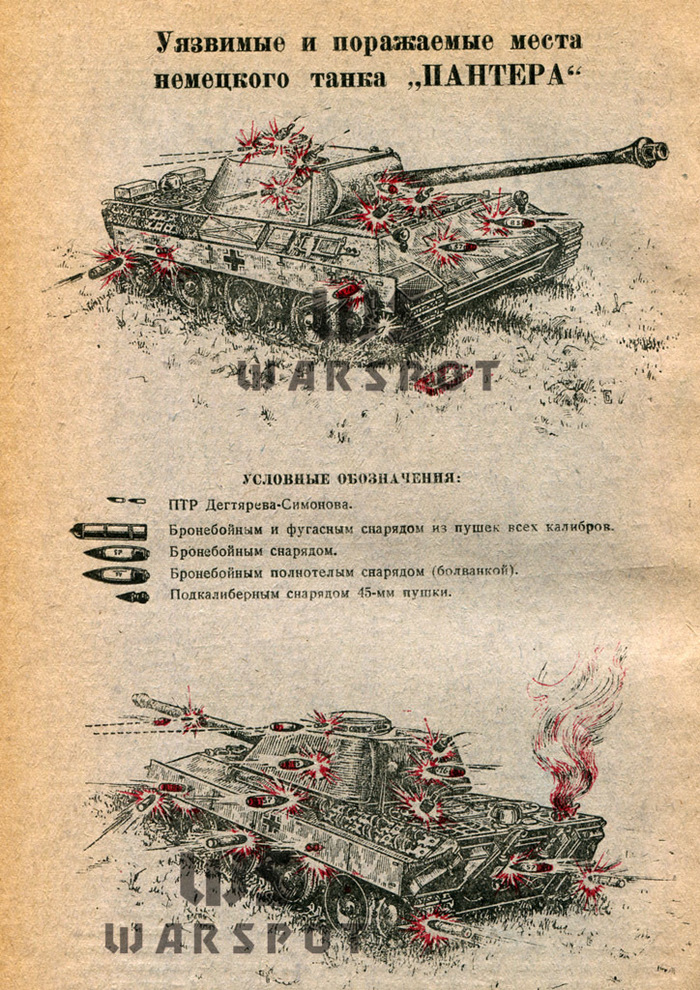

Инструкция по борьбе с «Пантерой», осень 1943 года


Поначалу степень защиты немецкого танка недооценивалась. Согласно инструкции по борьбе с новым немецким танком, подготовленной осенью 1943 года, «Пантера» поражалась огнём 85-мм орудий, а при стрельбе по лобовым лючкам механика-водителя и стрелка радиста даже 57-мм противотанковой пушкой ЗИС-2.


В реальности же «Пантера» была более опасной чем «Тигр», поскольку была лучше защищена в лобовой проекции и имела более мощную пушку.


«Пантеры» оказались противниками советских танков ИС-1 во время боевого дебюта последних. Броня ИС-1 создавалась для защиты от огня 88-мм пушки «Тигра», но 7,5 cm KwK 42 L/70 оказалась мощнее. Броню танков ИС пришлось переделывать, но даже у ИС-2 поздних выпусков лобовая часть башни была уязвимой для орудия «Пантеры».


За уничтожение «Пантеры» советские танкисты получали такую же премию, как и за уничтожение «Тигра» — 500 рублей. Нередко советские военнослужащие путали «Пантеру» с «Тигром». Вместе с тем из-за относительно слабой защиты бортов и кормы «Пантеры» часто становились жертвами фланговых атак даже со стороны лёгких танков.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Инструкция по эксплуатации трофейной «Пантеры», датированная летом 1944 года


Отдельно следует упомянуть использование трофейных «Пантер» в Красной армии. Первые такие случаи были зафиксированы ещё осенью 1943 года, но были они единичными. Например, одна «Пантера» имелась в составе 59-го танкового полка, правда, недолго. И это при том, что новых немецких средних танков Красная армия захватила довольно много. Объясняется эта ситуация низкой надёжностью немецких машин, особенно Panther Ausf.D.


Ситуация несколько улучшилась с появлением трофейных Panther Ausf.A, но до самого конца войны мнение о надёжности трофейных немецких «Пантер» у советских танкистов оставалось невысоким. В начале 1944 года Красная армия провела ряд успешных наступательных операций, благодаря чему было захвачено значительное количество трофеев. В их числе оказались и Pz.Kpfw.Panther Ausf.A. Некоторые машины ремонтировались на месте, но основная часть отправилась на бронетанковый ремонтный завод в Казань. Оттуда поступали жалобы на нехватку оптических приборов, необходимых для комплектования танков. В августе 1944 года была подготовлена краткая инструкция по использованию трофейного танка. Она во многом базировалась на отчёте об испытаниях «Пантеры» на НИБТ Полигоне.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

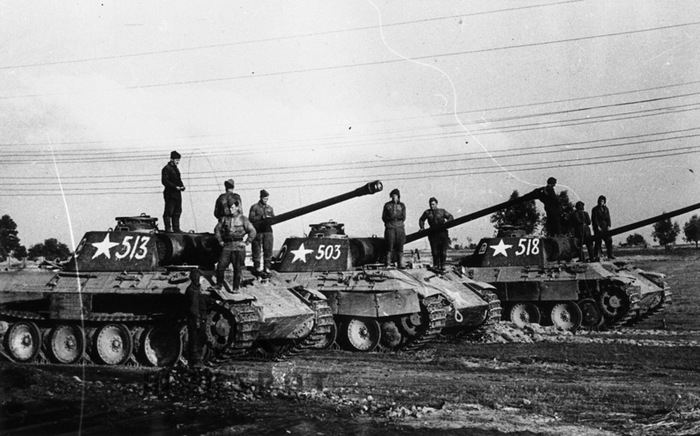

«Пантеры» из состава роты трофейных танков. 62-й гв. ттп, август 1944 года

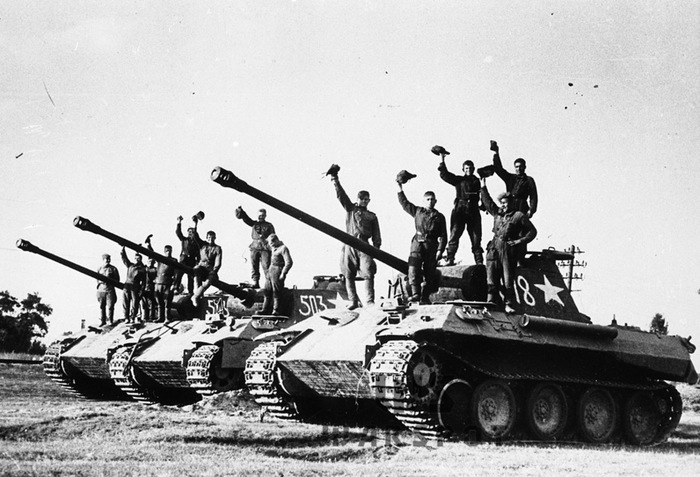

Наиболее массово трофейные «Пантеры» применялись летом 1944 года. Например, в составе 51-го отдельного мотоциклетного полка имелась рота трофейных тяжёлых танков, на вооружении которой находились 5 «Тигров» и 2 «Пантеры». К началу Львовско-Сандомирской операции в строю здесь оставалась всего одна «Пантера», причём она требовала ремонта. В состоянии «среднего ремонта» немецкая машина находилась весь июль, продолжая при этом участвовать в боевых действиях. Подобная ситуация не являлась уникальной: из других частей 1-го Украинского фронта, в которых имелись подобные танки, постоянно поступали жалобы на скверное техническое состояние «Пантер».


Применялись трофейные немецкие машины и частями 8-го гвардейского танкового корпуса. 18 августа 1944 года 59-й гвардейской танковой бригадой в районе Ясеницы (Польша) было захвачено 3 Pz.Kpfw. Panther Ausf.A, входивших в состав 5-й танковой дивизии СС «Викинг». На следующий день танки были переданы в состав 62-го гвардейского тяжёлого танкового полка. К тому моменту в составе полка имелось 11 ИС-2. Немецкие танки вошли в состав роты под командованием младшего лейтенанта Сотникова и получили характерные эмблемы 62 гв. ттп.

Страшнее кошки зверя нет Танки, Великая Отечественная война, История, Танк Пантера, Длиннопост

Из-за низкой надёжности трофейные «Пантеры» применялись Красной армией эпизодически


Проблемы с надёжностью «Пантер» были характерны не только для Красной армии. После окончания Второй мировой войны большое количество этих танков попало на вооружение французской армии, где тоже не считались надёжными машинами. И в других армиях мира трофейные «Пантеры» быстро исчезли из частей по схожим причинам. На этом фоне куда выгоднее смотрелись Pz.Kpfw.IV и StuG 40, которые эксплуатировались в разных уголках планеты до конца 60-х годов.


Вместе с тем не стоит недооценивать «Пантеру». Немецкая машина сильно повлияла на танкостроительные школы других стран. Тот же английский Centurion во многом являлся аналогом «Пантеры». Высоко оценивали немецкую машину и советские танкостроители.

Показать полностью 23
57

Все лучшее - детям!

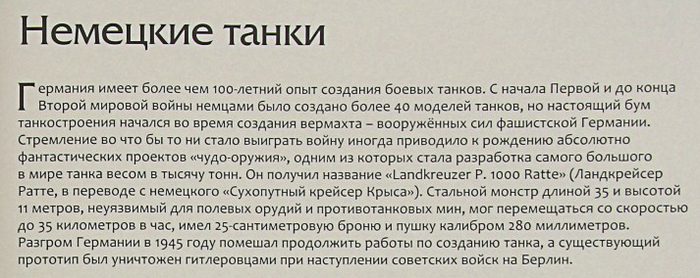

Книга "Современная детская энциклопедия" - Военная техника, Ю. М. Школьник, Ростов на Дону, Владис, 2016

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

(изображен StuG III)

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

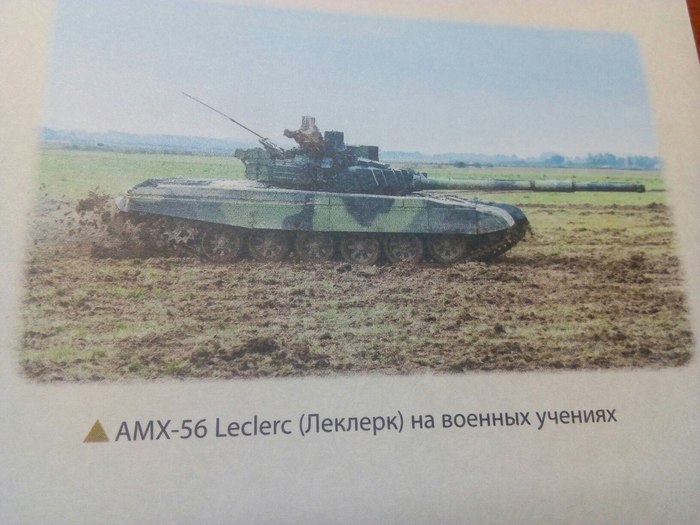

(изображен Т-72M4 CZ)

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

(изображен СУ-100-Y)

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

(изображен PzKpfw IV Ausf.G - модификация конца 1942 г.)

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

(изображен гибрид - башня КВ-2 на шасси ИС-2, сделанный для фильма ЕМНИП)

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

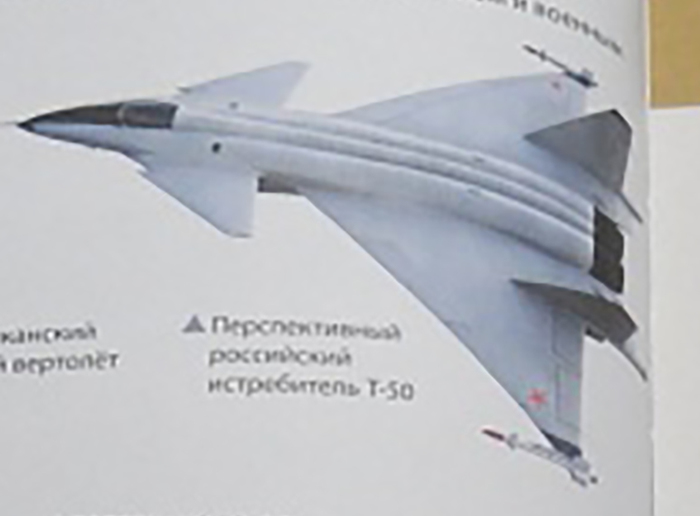

(изображен  МиГ 1.44 МФИ, спасибо @John44 за подсказку)


И напоследок немного альтернативной истории

Все лучшее - детям! Книги, Детская литература, Энциклопедия, Танки, Идиотизм, Псевдонаука, Длиннопост

(без комментариев)


Это нарыто только с превьюшек из интернет магазинов. Вся книга, видимо, огромный кладезь лулзов.

PS. по наводке Ю. Пашолока

Показать полностью 6
246

Тяжёлый трофей с Курской дуги

Автор статьи - Юрий Пашолок

Источник - Warspot

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Немногочисленная немецкая тяжёлая самоходная установка Panzerjäger Tiger (P), более известная как Ferdinand, оставила заметный след в исторической памяти и в советском танкостроении. Само по себе слово «Фердинанд» стало нарицательным: эти самоходные установки красноармейцы «замечали» на самых разных участках советско-германского фронта, причём аж до конца войны. На практике же была построена всего 91 такая машина, а по-настоящему массово Ferdinand использовались только летом 1943 года в ходе операции «Цитадель» на Курской дуге. В этом сражении немцы потеряли более трети всех машин данного типа.


Несмотря на то, что САУ Ferdinand (позже известные как Elefant) применялись довольно ограниченно, они показали себя очень эффективным противотанковым средством. Командование Красной армии к детищу Porsche K.G. и Alkett отнеслось очень серьёзно. Появление Ferdinand на фронте прямо отразилось на разработке советских танков, танковых орудий и противотанковой артиллерии.


Ударная сила на северном фасе


О том, что немецкая промышленность создала столь внушительную боевую машину, в Главном бронетанковом управлении Красной армии (ГБТУ КА) вплоть до её появления на фронте даже не догадывались. Не знали о ней и союзники по антигитлеровской коалиции. Объясняется это просто: дело в том, что построены были Panzerjäger Tiger (P) весной 1943 года, а в бой пошли в начале июля. За то короткое время, что шла подготовка к операции «Цитадель», информация о «Фердинанде» сквозь линию фронта не успела просочиться. При этом даже о «Пантере», для которой сражение на Курской дуге тоже стало боевым дебютом, союзниками была получена хоть какая-то информация, пусть и неточная.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Первая информационная сводка по новой немецкой технике, которая применялась на Курской дуге. Как можно заметить, точностью она не отличалась


Изучение немецкой новинки началось уже 15 июля, то есть ещё в ходе Курской битвы. На Центральный фронт прибыла группа офицеров НИБТ Полигона в составе инженер-полковника Калидова, старшего техника-лейтенанта Кжака и техника-лейтенанта Серова. К тому времени бои в районе станции Поныри и совхоза 1-го мая отгремели. Помимо непосредственного осмотра немецких машин, специалистами были допрошены немецкие военнопленные. Также информацией поделились советские солдаты и офицеры, принимавшие участие в боях против немецких боевых машин. Наконец, в руки советских военных попали немецкие инструкции по «Фердинанду».


Опрос пленных позволил получить большой объём информации, в том числе и по организации противотанковых дивизионов, на вооружении которых находились самоходные установки Ferdinand. Дополнительно специалисты НИБТ Полигона получили информацию и по другим частям, которые участвовали в боях совместно с 653-м и 654-м дивизионами, имевшими на вооружении тяжёлые истребители танков.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Ferdinand c бортовым номером 501, который в сентябре 1943 года был доставлен на НИБТ Полигон


Полученная информация позволила восстановить картину боевого применения дивизионов с «Фердинандами» и их соседей, которые использовали самоходные установки StuH 42 и Sturmpanzer IV. «Фердинанды», обладавшие толстой бронёй, выступали в роли тарана, двигаясь во главе боевых порядков ударной группы. Согласно собранной информации, машины шли, выстроившись линией. Благодаря мощному вооружению, способному поражать советские танки на дальних дистанциях, экипажи «Фердинандов» могли открывать огонь на дальности до 3 километров. При необходимости отходили немецкие машины пятясь назад, оставляя под огнём противника толстую лобовую броню. Так они могли, отступая, продолжать вести огонь по советским танкам. Стрельба велась с коротких остановок.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Хорошо видна снарядная отметина на левом борту. Эта же отметина имеется и на борту машины в парке «Патриот»


Против хорошо защищённых немецких самоходных установок советские танковые орудия оказались почти бесполезными. Из осмотренных специалистами ГБТУ КА 21 машины всего одна, с бортовым 602, имела пробоину в левом борту. Попадание пришлось на район бензобака, возник пожар, и самоходная установка сгорела. Тактика немецких самоходчиков вполне могла сработать, если бы не одно «но»: наступать им пришлось на эшелонированную линию обороны, в которой находились далеко не одни танки. Самым страшным врагом «Фердинанда» стали советские сапёры. 10 машин подорвались на заложенных минах и фугасах, в том числе и САУ с бортовым номером 501. Эта самоходная установка с серийным номером 150072 оказалась машиной майора Карла-Ганса Ноака, командира 654-го дивизиона тяжёлых истребителей танков.


5 «Фердинандов» получили попадания снарядов в ходовую часть и оказались выведены из строя. Ещё 2 машины получили попадания и в ходовую часть, и в орудия. Машина с бортовым номером 701 стала жертвой советской артиллерии. Снаряд, угодивший по навесной траектории в крышу рубки, пробил люк и взорвался внутри боевого отделения. Ещё в одну машину угодила авиабомба, которая полностью разрушила рубку. Наконец, машина с бортовым номером II-01 из состава штаба 654-го дивизиона уничтожена советской пехотой. Меткое попадание бутылки с зажигательной смесью вызвало пожар, экипаж сгорел внутри.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Буква N указывает на то, что это была машина майора Карла-Ганса Ноака, командира 654-го дивизиона тяжёлых истребителей танков


Фактически потери дивизионов, которые были вооружены «Фердинандами», оказались ещё выше. Всего за время проведения операции «Цитадель» было безвозвратно потеряно 39 самоходных установок данного типа. Итоги сражения под Понырями наглядно показали, что Красная армия научилась воевать со значительно превосходящими силами противника, ведь на стороне немецких танковых сил в этом бою было неоспоримое преимущество. Полноценный ответ новому поколению немецких танков и самоходных установок советская танковая промышленность смогла дать только весной 1944 года, когда в войска пошли Т-34-85 и ИС-2. Тем не менее, Курскую битву немцы проиграли. Как показали бои под Понырями, далеко не всегда преимущество в танках оказывалось наиболее важным фактором. «Фердинанды» прорвать северный фас Курской дуги не смогли.


В Кубинку для опытов


Первая группа специалистов НИБТ Полигона убыла из района боевых действий 4 августа. 24 августа сюда прибыла вторая группа в составе инженер-майора Хинского, старшего техника-лейтенанта Ильина и лейтенанта Бурлакова. Задачей группы, действовавшей на Центральном фронте до 8 сентября, стал отбор наиболее целых трофейных немецких машин и их доставка на НИБТ Полигон. Отобраны были две машины. Помимо уже упомянутой САУ с бортовым номером 501, это была и самоходная установка с серийным номером 15090. Она также подорвалась на мине. Одна машина использовалась для непосредственного изучения и огневых испытаний, вторую обстреливали из отечественных и зарубежных орудий.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

С правой стороны повреждения оказались минимальными


Изучение трофейных машин началось ещё до того, как они оказались на НИБТ Полигоне. Первые испытания обстрелом подбитого «Фердинанда» были проведены еще 20-21 июля 1943 года. Выяснилось, что борт немецкой машины пробивается подкалиберным снарядом 45-мм противотанковой пушки на дистанции 200 метров. Пробила подкалиберным снарядом немецкую броню на дистанции в 400 метров и 76-мм пушка ЗИС-3. Для 85-мм пушки 52-К и 122-мм корпусной пушки А-19 бортовая броня немецкой САУ тоже не являлась серьёзной проблемой. Стоит отметить, что броня «Фердинандов», особенно у машин с серийными номерами до 150060, была хуже чем у Pz.Kpfw.Tiger Ausf.E. По этой причине в дальнейшем испытания обстрелом машины с серийным номером 150090 несколько отличались по результатам.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

«Фердинанд» с бортовым номером 501 оказался жертвой советских сапёров


Изучались и трофейные документы. Уже к 21 июля в распоряжении Красной армии имелись точные данные о ТТХ немецкой самоходной установки. Больше того, было точно известно сколько «Фердинандов» построили. Данные были почерпнуты из сводной инструкции по вооружению немецкой армии, захваченной среди прочих документов:


«По своей броне и вооружению исключительно сильное орудие по борьбе с танками и для поддержки наступления в условиях сильного сопротивления противника. Большой вес, небольшая скорость на поле боя, низкая проходимость ограничивают возможности боевого использования и требуют особо тщательной разведки перед введением в бой.
Выпущено 90 штук, сведенных в тяжёлый противотанковый полк в составе двух дивизионов по 45 орудий».

Отобранные группой специалистов НИБТ Полигона самоходные установки прибыли в Кубинку в сентябре 1943 года. Сразу же после прибытия началось изучение образца с бортовым номером 501. О ходовых испытаниях на тот момент речи не шло, не хватало времени. Вместо них испытатели составили краткое описание немецкой самоходной установки, которую они называли «Фердинанд (Tiger P)». Благодаря уже имеющимся материалам удалось достаточно точно указать характеристики машины.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

У этой САУ был сброшен эвакуационный люк. На музейной машине его приварили к крыше, чтобы не потерялся


Оценка немецкой новинки оказалась, мягко говоря, неоднозначной. Очевидными плюсами машины являлись броневая защита, а также мощное вооружение. Вместе с тем, даже вооружение танка вызвало вопросы. Изучение 88-мм орудия Pak 43 показало, что скорость наведения с помощью его поворотного механизма невелика. Ведение прицельного огня было возможно только с места либо с коротких остановок. Обзорность машины советские специалисты признали плохой. Эти выводы косвенно подтвердили немецкие конструкторы. В ходе модернизации Ferdinand, которая началась осенью 1943 года (примерно в это же время машина сменила обозначение на Elefant), машины получили командирскую башенку. Правда, это ненамного улучшило ситуацию.


Ещё одним существенным недостатком немецкой САУ был небольшой боекомплект, состоявший всего из 38 патронов. Экипажи самостоятельно исправляли ситуацию: в самоходных установках находили деревянные укладки, кустарно сооружённые в полевых условиях.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Разукомплектованная установка в ходе обстрела. НИБТ Полигон, декабрь 1943 года


Составление описания, впрочем, было не самой важной задачей для специалистов НИБТ Полигона. Куда важнее было определить, куда и чем немецкую новинку можно поразить. После сражения под Понырями угрозу, исходящую от «Фердинанда», восприняли очень серьёзно. Машина произвела на советскую пехоту и танкистов неизгладимое впечатление. Стальная махина, которую практически невозможно пробить в лобовую проекцию, мерещилась на разных участках фронта. По этой причине требовалось точно знать, какие системы и на какой дистанции способны поражать тяжёлый немецкий истребитель танков.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Для подкалиберного снаряда 45-мм противотанковой пушки борта немецкой самоходной установки оказались вполне пробиваемыми


Программа испытания обстрелом корпуса «Фердинанда» была подписана 29 сентября 1943 года. Но к самим испытаниям удалось приступить только 1 декабря. За это время была расширена номенклатура вооружения, которым планировалось обстреливать трофей. Помимо отечественных, немецких артиллерийских систем и пушек союзников использовалась и противотанковая граната НИИ-6, позже принятая на вооружение как РПГ-6. Как показали испытания, кумулятивная граната уверенно пробила борт самоходной установки, после чего струя пробила щит из дюймовых досок, установленный внутри корпуса.


Следующей в списке оказалась 45-мм пушка, установленная в танке Т-70. Её бронебойный снаряд не пробил немецкую машину на дистанции 100 метров, что оказалось вполне ожидаемо. Зато подкалиберный снаряд на той же дистанции справился и с бортом корпуса, и с бортом рубки. На дистанции 200 метров подкалиберным снарядом удалось пробить борт, рубка оказалась прочнее.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Итоги обстрела машины из 6-фунтовой танковой пушки


Пробить борт немецкой самоходной установки оказалось по силам и 57-мм танковой пушке, установленной в танке Churchill. С дистанции 500 метров броня толщиной 80 (85) мм пробивалась уверенно. Огонь вёлся из 43-калиберной версии орудия, Valentine XI/X и Churchill III/IV поставок 1943 года имели более длинноствольные орудия.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Для танковых орудий калибра 75 и 76 мм борт немецкой машины оказался сложной преградой


Хуже дела обстояли с обстрелом немецкой самоходной установки из 75-мм пушки M3, установленной в американском среднем танке M4A2. Бронебойный снаряд M61 не смог пробить борт рубки даже с дистанции 100 метров. Правда, два попадания по сварному шву, соединяющему лобовой и левый бортовой лист рубки, привели к его растрескиванию. Впрочем, тот же снаряд пробивал борт корпуса «Фердинанда» уже на дистанции 500 метров. Ещё хуже вёл себя бронебойный снаряд советской 76-мм танковой пушки Ф-34, что, впрочем, не было новостью.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Д-5С борт «Фердинанда» пробила на дистанции почти в километр


Не удивили и результаты стрельбы по борту немецкой самоходной установки из пушки Д-5С, установленной в СУ-85. На дистанции в 900 метров ею были уверенно пробиты и борт корпуса, и борт рубки. При попадании снаряда с внутренней стороны листа происходил откол брони, осколки не оставляли расчёту боевого отделения шансов на выживание. Впрочем, к моменту появления на фронте СУ-85, а затем и других советских боевых машин, оснащенных 85-мм пушками, шансы встретиться с «Фердинандом» на поле боя заметно снизились.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Данное пробитие из Д-25Т не было засчитано. Но случись оно в реальной обстановке, расчёту «Фердинанда» было бы уже всё равно


Все перечисленные выше системы не использовались для обстрела самоходной установки с лобовой части, что и понятно: броню в 200 мм с их помощью вряд ли бы удалось пробить. Первым орудием, которое использовали для стрельбы по лобовому листу корпуса, стала 122-мм пушка Д-25, установленная в опытном образце танка ИС-2. Первый снаряд, выпущенный с расстояния 1400 метров по лобовому листу корпуса, пробил экран и срикошетировал. Второй снаряд, выпущенный на той же дистанции в рубку, оставил вмятину глубиной 100 мм и размером 210×200 мм. Третий снаряд застрял в броне, но всё же частично вошел в неё. Пробитие не зачли, но на практике такое поражение вывело бы расчёт орудия из строя. На более коротких дистанциях стрельбу в этот раз не проводили, но, как показали дальнейшие события, попадания на дистанции 1200 метров и меньше заканчивались пробитием. Испытатели же предельной дистанцией для пробития посчитали дистанцию 1000 метров.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Пушка «Пантеры» пробила самоходную установку в лоб корпуса со 100 метров


Далее последовал обстрел из 75-мм пушки KwK 42 L/71, установленной на немецком танке Pz.Kpfw.Panther Ausf.D. На дистанции 100 метров лоб корпуса удалось пробить. А вот рубку с 200 метров пробить не удалось.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

На эти результаты повлияли повреждения от предыдущих попаданий. Но встреча с МЛ-20 не сулила «Фердинанду» ничего хорошего


Самым же страшным испытанием стал обстрел из 152-мм гаубицы-пушки МЛ-20, установленной в опытном образце ИСУ-152. Второе попадание в лобовую часть корпуса привело к тому, что и экран, и лист были сломаны пополам. Не в последнюю очередь такой результат был получен из-за незаваренной амбразуры курсового пулемёта, который вновь установили на Elefant.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Наглядная демонстрация того, почему на трофейную выставку в Москву отправили другую машину


На этом испытания обстрелом было решено прекратить. МЛ-20 превратила «Фердинанд» в груду обломков. Предполагалось отправить расстрелянную машину на трофейную выставку в Москву, но позже решение изменили. Для демонстрации была взята другая машина, которую также обстреливали (вполне вероятно, это был «Фердинанд», который обстреляли летом 1943 года). В паре к ней на выставку отправилась и целая самоходная установка. Машина с бортовым номером 501 осталась на НИБТ Полигоне.


Катализатор для гонки вооружений


К появлению новой немецкой самоходной установки на Курской дуге в Главном бронетанковом управлении Красной Армии (ГБТУ КА) отнеслись очень серьёзно. Отчасти старт новых разработок спровоцировал и боевой дебют «Пантер». Конечно, с той активностью, которая началась после появления «Тигра», происходившее не сравнить. Тем не менее, уже в начале сентября 1943 года в адрес Сталина ушло письмо за подписью начальника ГБТУ КА генерал-лейтенанта Федоренко. В связи с появлением новых образцов немецкой бронетехники он предлагал начать разработку перспективных танков и самоходных орудий.


Прямым следствием появления «Фердинанда» стало начало разработки тяжёлого танка Объект 701, будущего ИС-4. Кроме того, ускорились работы по 122-мм пушке Д-25Т, начатые ещё в мае 1943 года. Больше того, ей на замену предполагалось выпустить ещё более мощное орудие с начальной скоростью снаряда до 1000 м/с. Начались работы по созданию более мощных орудий калибра 85 и 152 мм. Наконец, снова на повестке дня появился вопрос о разработке 100-мм орудия с баллистикой морской пушки. Так началась история Д-10С, основного вооружения самоходной установки СУ-100.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Схема системы охлаждения, подготовленная НИБТ Полигоном


Всё это – лишь часть активностей, которые были запущены либо перезапущены в связи с появлением «Фердинанда». Благодаря немецкой тяжёлой САУ была «воскрешена» и советская программа по созданию электрической трансмиссии. Ею в СССР занимались ещё с начала 30-х годов, такую трансмиссию предполагалось использовать и на КВ-3. Серийная немецкая тяжёлая машина с электротрансмиссией заставила советских специалистов вновь вернуться к этим работам. Впрочем, наши инженеры не копировали немецкие разработки. Программа, к которой имел отношение известный писатель-фантаст Казанцев (а по совместительству военинженер 3-го ранга и главный инженер завода №627), развивалась самостоятельно.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Спецификация броневых листов шасси «Фердинанда», подготовленная НИИ-48 в 1944 году


Большой интерес в СССР вызвала конструкция немецкой машины. Корпус и рубку изучали в НИИ-48 — ведущем предприятии, занимавшимся вопросами брони. По итогам изучения было подготовлено несколько отчётов. Инженеры НИИ-48 создавали броню и корпус оптимальной формы — с хорошей защитой и относительно небольшим весом. Результатом этих работ стала более рациональная форма корпусов и башен, которую стали внедрять со второй половины 1944 года сначала на тяжёлых, а позже и на средних танках.


Повлияло на эти разработки и изучение орудия, установленного на «Фердинанде». На 1944 год создание броневой защиты, способной противостоять этой пушке, стало приоритетной задачей для советских конструкторов. И справились они с ней гораздо лучше, чем немецкие коллеги. Уже к концу 1944 года появились первые опытные танки, защита которых позволяла уверенно противостоять немецкому орудию. Танки ИС-3 и Т-54 «выросли» как раз из таких наработок.


Изучались и другие элементы «Фердинанда», например — подвеска. В советской промышленности эта разработка применения не нашла, но определенный интерес вызвала. Отчёт об изучении подвески Порше был составлен по просьбе англичан.

Тяжёлый трофей с Курской дуги Танки, Сау, Фердинанд, Ferdinand, Трофей, Великая Отечественная война, Длиннопост

Схема подвески «Фердинанда» из альбома торсионных подвесок, подготовленных НИБТ Полигоном в 1945 году


Наиболее важным результатом изучения немецкой машины стало появление средств для эффективной борьбы с ней. На вооружение Красной армии были приняты тяжёлый танк ИС-2 и самоходная установка ИСУ-122. Известно как минимум о двух случаях столкновения ИС-2 с «Элефантом» летом 1944 года. В обоих случаях экипаж ИС-2 под командованием лейтенанта Б.Н. Слюняева вышел победителем. Наиболее примечательным оказался бой 22 июля 1944 года: колонна 71-го гвардейского тяжёлого танкового полка шла по направлению к Магерову, когда по тяжёлым танкам из засады был открыт огонь. Танк Слюняева под прикрытием второй машины выдвинулся к перекрестку дорог. Понаблюдав 10-15 минут за засадой, ИС-2 приблизился к ней на дистанцию 1000 метров и открыл ответный огонь. В результате был уничтожен «Элефант», 2 противотанковые пушки и бронетранспортёр.


Спустя три недели этот же полк первым сразился с новейшими немецкими тяжёлыми танками Pz.Kpfw. Tiger Ausf.B. Тут-то и выяснилось, что меры, предпринятые советскими конструкторами, оказались очень кстати. «Королевский Тигр» обладал более стойкой лобовой бронёй, чем «Фердинанд», что не помешало советским танкистам выиграть дуэль с новейшими немецкими танками всухую. Готовясь воевать с «Фердинандами», советская танковая промышленность подготовилась и к появлению немецкого тяжёлого танка нового поколения. В результате столь мощного качественного перевеса в танках, который вермахт получил накануне Курской битвы, летом 1944 года не случилось. А для других серьёзных попыток изменить сложившийся баланс сил у немецкой танковой промышленности не осталось времени.

Показать полностью 19
123

Неизвестные "Солнцепёки"

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

«Солнцепек». Название этого, несколько экзотичного, оружия ныне знает практически каждый. Тяжелая огнеметная система ТОС-1А по праву считается одним из самых смертоносных вооружений армии Российской Федерации, засветилась в Ираке и Сирии, ее закупают Азербайджан, Казахстан и Алжир. Но мало кому известно, что «Солнцепек», принятый на снабжение войск РХБЗ приказом Министра обороны №445 от 2003 года, мог быть совсем иным!

С самого начала, создание ТОС окутывала плотная пелена секретности. Долгое время, о работах, начатых еще в середине 1970-х годов, ходили исключительно смутные слухи. До сих пор, за неимением в открытом доступе документов, доподлинно не известно, почему, прошедшая государственные испытания и рекомендованная к принятию на вооружение еще в 1980-м году система, около 20 лет оставалась в опытных образцах. При этом, в 1988-89 гг, две боевые машины ТОС-1, названные весьма «весело» - «Буратино» - по шифрованному индексу ОКР, приняли участие в боевых действиях в Афганистане, правда на правах всё ещё опытных образцов.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ ТОС-1 "Буратино" в Афганистане. 1989г.


Второй выход на сцену «буратины» совершили спустя 10 лет – в 1999-2000 годах. Тогда президент Путин распорядился «мочить» чеченских террористов «в сортирах». Армия взяла под козырек и на подмогу танкистам с артиллеристами, призвала «химиков - поджигателей» - огнемётные подразделения войск радиационной, химической и биологической защиты. В 2000 году, при штурме села Комсомольское, ТОСы предстали во всей своей огнедышащей красе перед телекамерами журналистов.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ ТОС-1 "Буратино" в Чечне. 1999г.


Скрывать наличие такой техники уже не имело смысла. ТОС-1 рассекретили и стали показывать на выставках (справедливости ради отметим, что первая публикация о ТОС прошла в журнале «Военный парад» за март-апрель 1998 года). Одновременно, началась его модернизация. В самом деле, к 2000 годам, он порядком устарел. В состав ТОС, входили Боевая машина РСЗО на шасси танка Т-72А, транспортно-заряжающая машина на шасси автомобиля КРАЗ-255Б и специальный неуправляемый реактивный снаряд объемно-детонирующего действия. В свою очередь, боевая машина представляла собой переделанный устаревший танк без башни, вместо которой устанавливалась пусковая установка в виде поворотной платформы с выносными кронштейнами, на которых через оси цапф и опорные кронштейны закреплялся транспортно-пусковой контейнер с 30-ю направляющими пусковыми трубами для НУРС. Наведение пусковой установки на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами от СУО, состоящей из прицела, лазерного дальномера, баллистического вычислителя и датчика крена. Однако, в качестве недостатков машины, военные отмечали недостаточную автоматизацию ввода данных в СУО пусковой установки – ввод был преимущественно ручным; недостаточную надежность приводов (в системе управления стопором поворотной платформы отсутствует подстраховка утечки рабочей жидкости из штоковой полости тормозного гидроцилиндра, отсутствует надежное стопорение платформы относительно шасси); отмечались нерациональное использование забронированного пространства приборов и исполнительных механизмов, в том числе привода горизонтального наведения и гидростопоров поворотной платформы; а так же низкая оперативность при пусках. Еще одним крупным недостатком считалась недостаточно высокая эффективность системы при использовании снарядов других типов, так как Боевая машина РСЗО разрабатывалась под применение снарядов конкретного типа и назначения, а при применении иных, в особенности более тяжелых, резко снижалась точность попадания в цель. Выявленные в ходе опытной эксплуатации недостатки требовалось срочно исправлять. Кроме совершенствования боевой машины, были поставлены задачи по созданию более эффективных снарядов, а также созданию новой транспортно-заряжающей машины. Производство КрАЗов осталось на Украине, а в целях унификации и обеспечения одинаковой подвижности военные захотели получить ТЗМ на том же танковом шасси, что и боевая машина. Планировалось, что к каждой БМ, будут придаваться две ТЗМки. Функции головного разработчика по модернизации ТОС, остались за Конструкторским бюро транспортного машиностроения, г. Омск. И вот тут, началось самое интересное…

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

Желая сохранить работы по танку Т-80У, выпуск которого к тому времени прекратился, омские конструкторы, каким-то образом исхитрились пробить в техзадании на модернизацию ТОС использование шасси именно этого газотурбинного танка. И это при том, что в руководстве Минобороны на «восьмидесятки» начали косо поглядывать уже со времени Первой Чеченской компании – ни для кого не секрет, что второй раз в Чечню Т-80 просто не пустили. Еще одним любопытным новшеством, стало требование по оснащению БМ ТОС оборонительным вооружением в составе 30мм автоматической пушки и курсового пулемета, калибра 7,62мм. Основным вооружением по-прежнему должен был оставаться термобарический НУРС калибра 220мм. Массу снаряжения взрывчатым веществом для него планировали увеличить почти на четверть – с 73 до 90 кг, при одновременном увеличении дальности стрельбы с 2,7-3 до 5-7км. Однако, количество пусковых уменьшили с 30 до 24. По каким причинам – до сих пор все гадают. Назывались и уменьшение массо-габаритных характеристик, повышение живучести (?), устранение якобы имевшего место большого рассеивания при ведении залповой стрельбы. Доподлинно – до сих пор неизвестно. Модернизированная таким образом система должна была получить индекс «ТОС-1М».

В ходе выполнения работы, прежде всего пришлось отказаться от планов установки оборонительного вооружения. От курсового пулемета, расположенного на надгусеничной полке (а потому что больше негде) толку мало. Автоматическую пушку вообще некуда было устанавливать – куда ни воткни – мешает транспортно-пусковой контейнер для НУРС – даже мало-мальски приемлемые углы обстрела обеспечить было невозможно.

Для привода поворотной платформы вместо гидромотора стали использовать штатный электромашинный привод базового танка, в СУО добавили разнообразных датчиков, увеличили степень его автоматизации.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

ТПК под "длинные" НУРС повышенной эффективности.


Разработали несколько вариантов транспортно-пускового контейнера, с возможностью использования снарядов с переменной по массе боевой частью, решив проблему смещения центра масс боевой машины и увеличения инерционных моментов, проявляющихся при движении в силу загрузки НУРСов повышенной массы. Центр масс ТПК был вынесен вперед за центр масс танкового шасси и расположен из условия обеспечения плавности хода БМ РСЗО, присущей базовому танку, при условии загрузки самыми тяжелыми снарядами. В теории это звучит красиво, но на практике вышло не совсем хорошо. Откровенно говоря, шасси Т-80У такую нагрузку не потянуло – перегружались переднее катки и амортизаторы. Идеальным решением было бы удлинение шасси на один каток. Все помнят танк «Чёрный орёл»? Вот тоже самое многоцелевое бронированное гусеничное шасси предлагалось и для ТОС. Вообще на нем КБТМ разработал и запатентовал целый комплекс различных ВГМ. В принципе, такая модернизация шасси могла бы иметь место, в случае продолжения работ по тематике ГТД.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ ТОС на МГБШ с ТПК под "длинные" НУРС повышенной эффективности.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

ТЗМ ТОС на МГБШ


В начале 2000-х, после банкротства и разграбления «Омсктрансмаша» стало ясно, что выпуск Т-80У там уже не возобновить. А вот модернизация Т-80Б и БВ – это был вполне реальный путь в случае заинтересованности Минобороны в танках с ГТД. И надо сказать что такая заинтересованность в принципе была – среди военных было много сторонников газотурбинных танков, банально, на них не было денег. Минобороны в лице ГАБТУ тогда как могло поддерживало КБ заказами на различные ОКР, однако на большее средств не было… Как знать, если б не удачное выполнение заказа Индии на Т-90С, имели бы сейчас «Армату», Т-90М, Т-72Б3, или Россия навсегда оказалась бы вычеркнутой из списка танкопроизводящих держав?

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ ТОС на шасси Т-80У с ТПК под "длинные" НУРС повышенной эффективности

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

ТЗМ ТОС на шасси Т-80У

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ ТОС на шасси Т-72А с ТПК под "длинные" НУРС повышенной эффективности


Так или иначе, но для продолжения работ над более тяжелыми и длинными снарядами, ТПК пришлось устанавливать на привычное шасси Т-72А. Выбор как ни странно, предопределялся его «дубовостью» - подвеска его была более жесткая и выдерживала более значительные нагрузки. Однако реальные стрельбы, и, главное, езда, поставили крест на более длинных и тяжелых НУРСах. Результаты были неудовлетворительны и именно в силу отсутствия подходящего шасси.

Удлинить снаряд без особых последствий для носителя удалось только на 40 см, повысив его массу со 173 до 217 кг. Этого хватило что бы вести стрельбу на дальность до 6 км, а вот существенного увеличения действия НУРС не получилось.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ модернизированной ТОС калибра 220мм на шасси Т-80У


В таком, "укороченном", варианте пусковая установка испытывалась и на шасси Т-80У. Однако, при стрельбе, не смотря на предпринятые специальные меры, в том числе конструкторские, проявился еще один недостаток шасси с ГТД – помпаж двигателя в следствии попадания газов от стартующих ракет и поднимаемого ими облака пыли и грязи. Таким образом, новая пусковая установка с 24 направляющими прописалась на «старом-добром» Т-72А.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ-1 ТОС-1А "Солнцепёк" Российской Армии на выставке Russian Arms Expo-2015


Именно в таким «Солнцепек» под обозначением ТОС-1А и был принят на снабжение Российской Армией.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

БМ модернизированной ТОС калибра 122мм на шасси Т-80У


Но был и еще один вариант. Действие по цели пытались увеличить путем применения бОльшего количества ракет, но меньшего калибра. Для этого был разработан снаряд калибра 122мм, выполненный, само-собой разумеется, на основе снаряда легендарного «Града». Была создана и соответствующая пусковая установка, ТПК которой вмещал сразу 80 таких НУРСов. Она так же была установлена на шасси Т-80У. Проходила испытания, но дальше них дело опять не пошло. Почему? Опять же неизвестно.

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

Экспортный вариант БМ-1 ТОС-1А на шасси Т-90С


В 2011 году ТОС-1А был еще раз модернизирован – пусковая установка осталась без изменений, а в качестве шасси стал применяться танк Т-90С. Такие машины до сей поры шли исключительно на экспорт. В качестве платформы для ТЗМ в экспортном исполнении опять вернулись к колесному шасси, на этот раз на шасси «КАМАЗ-63501» семейства «Мустанг».

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

Макет БМ-2 ТОС на шасси "Армата"

Неизвестные "Солнцепёки" Вооружение, Тос-1а Солнцепек, Тос-1 Буратино, Бронетехника, Длиннопост

Что же до Российской Армии, то работы по совершенствованию тяжелой огнеметной системы продолжаются. КБТМ, ныне входящее в состав АО «НПК «Уралвагонзавод» предлагает использовать новую тяжелую гусеничную платформу «Армата». Её применение позволит без каких-либо проблем вернуться к идее «длинных» ракет и соответственно, более длинных ТПК. Боевая машина тяжелой огнеметной системы ТОС БМ-2 в виде макета и рекламного проспекта была продемонстрирована в «закрытом» режиме на выставке «День инноваций в МО РФ» в 2013 году.


По материалам слухов, сплетен, домыслов, а также Общевойсковой академии ВС РФ и рекламного проспекта КБТМ (2008г.), патентов КБТМ.


Автор выражает сердечную благодарность Андрею Тарасенко за помощь в поиске патента RU2166166C1 "транспортно-пусковой контейнер".


Автор - GurKhan

Показать полностью 15
28

МО показало новые танки Т-90М и Т-80БВМ

Как сообщил участник под ником Decoder на веб-ресурсе otvaga2004.mybb.ru, 9 сентября 2017 года под Лугой (Ленинградская область) на территории 33-го общевойскового полигона состоялись официальные мероприятия в честь Дня танкиста, включавшие показ боевой техники и стрельбы. В числе перспективных образцов бронетанковой техники Вооруженных Сил России на данном показе впервые были открыто продемонстрированы модернизированный танк Т-80БВМ и новый танк Т-90М ("Объект 188М").

МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост

Танк Т-90М на демонстрации бронетанковой техники в честь Дня танкиста на территории 33-го общевойскового полигона. Луга (Ленинградская область), 09.09.2017 (с) Decoder / otvaga2004.mybb.ru

МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост

Напомним, что 24 августа 2017 года на Международном военно-техническом форуме "Армия-2017" АО «Научно-производственная корпорация «Уралвагонзавод» и Министерство обороны Российской Федерации заключили контракт на поставку Министерству обороны неназываемого количества танков Т-90М.


7 сентября начальник Главного автобронетанкового управления (ГАБТУ) Министерства обороны Российской Федерации Александр Шевченко сообщил, что ГАБТУ "проводятся государственные испытания модернизированного танка Т-90М, разрабатываемого в ОКР [опытно-конструкторской работе] "Прорыв-3", ведется подготовка к испытаниям модернизированного танка Т-80БВМ".


Любопытной особенностью продемонстрированного на 33-м испытательном полигоне образца танка Т-90М стало использование на нем "мягких" сетчатых защитных экранов для защиты низа башни.

МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост

Модернизированный танк Т-80БВМ на демонстрации бронетанковой техники в честь Дня танкиста на территории 33-го общевойскового полигона. Луга (Ленинградская область), 09.09.2017 (с) Decoder / otvaga2004.mybb.ru

МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост
МО показало новые танки Т-90М и Т-80БВМ Танки, т-90, т-80, Вооружение, Длиннопост

Источники:

https://bmpd.livejournal.com/2838794.html

https://bmpd.livejournal.com/2838608.html

Показать полностью 10
120

Тяжелый трофей

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Статья Юрия Пашолока.

Источник - warspot


Немецкий тяжелый танк Pz.Kpfw. Tiger Ausf.E оставил очень заметный след в мировом танкостроении. Хотя своей славой он отчасти обязан пропаганде и многочисленным мемуарам, вплоть до весны 1944 года «Тигр» действительно практически не имел достойных конкурентов на поле боя среди танков союзников по Антигитлеровской коалиции. Неудивительно, что эта машина после захвата первых экземпляров подверглась тщательному изучению в СССР, США и Великобритании. В этой статье рассказывается о том, как «Тигры» изучали в СССР и какие выводы были сделаны по итогам этого изучения. Также в материале поднимается тема применения этих тяжелых танков в Красной армии.


Презент из-под Ленинграда

Впервые немецкие танки пошли в бой 29 августа 1942 года в ходе Синявинской операции. Это были машины 502-го тяжелого танкового батальона. Боевой дебют тяжелых танков оказался далеко не самым удачным. Болотистая местность подо Мгой, где действовал батальон, отнюдь не являлась идеальным местом для этих машин. Любопытно, что неподалеку от места дебюта 502-го тяжелого танкового батальона действовал еще один тяжелый танковый батальон с таким же номером. Речь идет о советском 502-м тяжелом огнеметном батальоне, который был оснащен огнеметными танками КВ-8. Для того, чтобы эти батальоны сошлись друг против друга, не хватило считанных километров.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Красноармейцы изучают захваченный немецкий тяжелый танк. 18 января 1943 года


Боевой дебют новейших немецких танков прошёл для руководства Красной армии незамеченным. Впервые о немецких танках Pz.Kpfw.VI в Главном автобронетанковом управлении Красной армии (ГАБТУ КА) узнали осенью 1942 года, причем получили эту информацию через англичан. 9 ноября 1942 года Британской военной миссией в СССР была передана информация о новых образцах немецких танков и самоходных установок. Среди полученных сведений был и немецкий список новых образцов бронетехники, захваченный англичанами в Северной Африке. В документе, датированном 7 октября 1942 года, упоминались такие машины, как VK 9.01 (Pz.Kpfw.II Ausf.G), Pz.Kpfw.I Ausf.C, а также VK 16.01 (Pz.Kpfw.II Ausf.J).


Наконец, в списке присутствовал и индекс Pz.Kpfw.VI. Что это за танк, англичане не знали, поэтому просили ГАБТУ КА поделиться любой имеющейся информацией. Единственное, о чем англичане догадывались – так это о том, что танк с таким индексом будет явно тяжелее Pz.Kpfw.III и Pz.Kpfw.IV. Впрочем, долго союзникам искать информацию в Африке не пришлось: уже в конце ноября 1942 года в Тунис прибыл 501-й тяжелый танковый батальон. Первыми, кто попал под огонь немецких тяжелых танков, оказались американцы.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Судя по лежащему рядом бандажу, проблемы у него имелись не только с силовой установкой


После далеко не самого удачного дебюта подо Мгой активность 502-го танкового батальона на некоторое время сошла на нет. Вновь в бой батальон был введен 13 января 1943 года. За день до того началась операция «Искра», целью которой был прорыв блокады Ленинграда. Первые боевые потери батальон понёс 17 января: не повезло машинам с серийными номерами 250003 и 250006, одна из которых застряла, а вторая получила попадание в башню. Также у второй машины вышла из строя трансмиссия. Оба танка подорвали.


Стоит отметить, что 502-й тяжелый танковый батальон состоял далеко не из одних «Тигров»: треть матчасти составляли Pz.Kpfw.III Ausf.L, примерно столько же было Pz.Kpfw.III Ausf.N. В районе Рабочего поселка №5 окопались 4 Pz.Kpfw.III из состава 1-й роты батальона. Их противниками оказались, в том числе, Т-60 из состава 61-й танковой бригады. Эта бригада была полностью укомплектована Т-60, выпущенными заводом №37. В ходе боев в бригаду передавались и танки Т-70, но непосредственно в описываемых событиях они участия не принимали. Также в составе бригады имелся бронебатальон на бронеавтомобилях БА-10, который штурмовал Шлиссельбург.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Хорошо виден камуфляж, а также нанесенный на забашенный ящик знак батальона — слон


Понимая, что ситуация вокруг Рабочего поселка №5 накаляется, командование батальона 17 января отправило в помощь один Pz.Kpfw.III и два Pz.Kpfw.Tiger Ausf.E (последние, впрочем, подошли позже). Получив подкрепление, немцы решили провести разведку боем. Рано утром 18 января три Pz.Kpfw.III вместе с пехотой снялись с позиций. Судьбе было угодно, чтобы у командования советской 61-й танковой бригады в это же время также возникла идея провести разведку боем. Отряд лыжников поддерживал танк Т-60 под командованием лейтенанта Л.И. Осатюка. Примерно в 7:30 утра произошла неожиданная встреча. Разумеется, с немецкими Pz.Kpfw.III лёгкий Т-60 ничего сделать не мог, так что Осатюк скомандовал механику-водителю, старшине И.М. Макаренкову:

«Ваня, танцуй!»

Виртуозно управляя танком, Макаренков уходил от погони. Вдвоем с Осатюком они заманили немецкие танки на позиции противотанковой батареи. В результате два Pz.Kpfw.III были уничтожены, а третий хоть и ушел, но недалеко. Этот эпизод стал первым в серии неудач, которые преследовали немцев в Рабочем поселке №5. Избавившись от преследователей, Осатюк открыл огонь по вражеской пехоте, а затем последовала советская атака. В ее ходе пять Т-60 было подбито и один сгорел. Но соседние бригады поддержали наступление, немцы в связи с этим были вынуждены оголить линию обороны и потерпели поражение. Рабочий поселок №5 к 12:00 18 января был взят.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Судя по всему, танк пытались буксировать, но стремительное наступление Красной армии не позволило провести эвакуацию


В руках красноармейцев оказался брошенный Pz.Kpfw. Tiger Ausf.E с башенным номером 121 и серийным номером 250004. Согласно немецким данным, у него сломался двигатель и вышел из строя радиатор. Судя по советскому описанию, немецкая информация близка к истине. В момент захвата танк находился в ремонте.


И это был не финал в череде неприятностей 502-го танкового батальона. Не зная, что Рабочий поселок №5 захвачен, к нему выдвинулся командирский танк с башенным номером 100 и серийным номером 250009. Немного не доезжая поселка, танк свернул с дороги и угодил в торфяную разработку. Экипаж покинул машину и пошел в сторону поселка. Поняв, что впереди совсем не немцы, экипаж танка ретировался. Так Красная армия заполучила два «Тигра», один из которых немцы сломали, а второй и вовсе потеряли невредимым. Вместе с танками красноармейцам достались еще и документы, включая краткую инструкцию и путевой лист.


Страшный противник

Итогом операции «Искра» стал прорыв немецкой обороны. Успех был относительно скромным, но позволил снабжать осажденный город не только по Дороге жизни, но и по земле. Уже 7 февраля в Ленинград прибыл первый эшелон. Успехи Красной армии самым прямым образом отразились и на судьбе трофейных немецких танков. Благодаря пробитому в немецкой обороне коридору их удалось перевезти на «Большую землю». Изучение танков, впрочем, началось практически сразу после захвата. Уже к концу января было подготовлено краткое техническое описание. Параллельно были переведены документы, захваченные вместе с танками. Из-за спешки и отсутствия точных данных описание получилось далеко не идеальным. Например, боевой вес танка был указан в районе 75–80 тонн, что значительно больше реального. Неверной оказалась и оценка толщины брони.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

«Тигр» с башенным номером 121 на НИБТ Полигоне, апрель 1943 года


Первоначально в переписке захваченные танки фигурировали как «трофейные танки тип «ХЕНШЕЛ», позже их стали называть Т-VI. Стоит отметить, что в руках частей Ленинградского фронта оказались ещё как минимум два таких танка. Помимо машины с башенным номером 100, в переписке указываются еще две. Одна из них была захвачена полностью сгоревшей, а вторая – подбитой и частично сгоревшей. Этот танк послужил «донором» для ремонта танка №100, также из него вырезали куски брони для испытаний. Машину с башенным номером 100 отправили на НИБТ Полигон в Кубинку, но случилось это уже позже. Первым в Кубинку был направлен танк с башенным номером 121.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Она же на виде справа, зимний камуфляж смыт


Прибывшие танки вызвали очень большой интерес. К тому моменту «Тигры» весьма активно использовались немцами и на Советско-германском фронте, и в Северной Африке. Впервые эти машины по-настоящему массово использовались в ходе сражения за Харьков, внеся существенный вклад в поражении Красной армии на этом участке фронта. Примерно в это же время «Тигры» сражались в Тунисе против американских и английских войск, нанося им серьёзные потери. Стоит отметить, что англичане достаточно оперативно снабжали советскую сторону информацией о новом немецком танке. В частности, 5 апреля 1943 года советской стороной была получена сводка об обстреле «германского танка MK VI» 6-фунтовой противотанковой пушкой. Обстрел был проведен в конце марта. На дистанции 300 ярдов (274,3 метра) из 10 снарядов, выпущенных по лобовой плите корпуса, 5 пробили ее насквозь.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Башенный номер стал хорошо читаться только после смытия камуфляжа


К апрелю 1943 года танки с башенными номерами 100 и 121 уже находились на НИБТ Полигоне. Одну машину было решено испытать обстрелом, а вторую — использовать для испытаний обстрелом брони советских танков. Повезло сохраниться в целом состоянии танку с башенным номером 100. Что же касается танка с башенным номером 121, то его разукомплектовали и к 25 апреля подготовили для испытаний обстрелом.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

На лобовом листе корпуса виден значок 502-го тяжелого танкового батальона


Испытания проводились в период с 25 по 30 апреля 1943 года. Всего в обстреле участвовало 13 артиллерийских систем, 5 противотанковых ружей, противотанковая граната КБ-30, 2 типа противотанковых мин, а также 37-мм авиационная пушка, установленная на ЛАГГ-3. Стоит сразу отметить, что из всех этих орудий три (107-мм пушка М-60, 122-мм гаубица М-30 и 152-мм пушка-гаубица МЛ-20) в цель не попали, несмотря на то, что погода стояла ясная.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Результаты обстрелом из 45-мм пушки. Подкалиберным снарядом удалось пробить борт на дистанции 200 метров


Первым огонь по «Тигру» открыл танк Т-70. Было очевидно, что его обычным бронебойным снарядом стрелять по бортовой броне толщиной 80 мм бесполезно, поэтому огонь велся подкалиберными снарядами. Из двух попаданий с дистанции 200 метров одно увенчалось пробитием. Также с дистанции 350 метров был пробит нижний бортовой лист толщиной 60 мм. Похожие результаты показала и 45-мм противотанковая пушка обр.1942 года. Её бронебойный снаряд не пробил борт немецкого танка даже с дистанции 100 метров, а пробить верхний бортовой лист подкалиберным снарядом удалось с 350 метров.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Для ЗИС-2 и 6-фунтовой противотанковой пушки борта немецкого тяжелого танка оказались не слишком серьезным препятствием


Следующими по немецкому танку открыли огонь орудия калибра 57 мм. И советская противотанковая пушка ЗИС-2, и английская 6-фунтовая противотанковая пушка показали похожие результаты. Борт «Тигра» пробивался на дистанции 800–1000 метров. Что же касается стрельбы в лобовую часть танка, то ЗИС-2 не смогла ее пробить на дистанции 500 метров. На более близких расстояниях обстрел проводить не стали, но в целом на дистанциях около 300 метров немецкий тяжелый танк, вероятно, ею уже поражался, о чём говорят данные, полученные от англичан. Стоит отметить, что английская противотанковая пушка имела меньшую длину ствола. Схожие с советской пушкой характеристики пробития обеспечивались благодаря более качественным снарядам.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Результаты стрельбы из американской 75-мм танковой пушки М3


Вполне достойно показала себя американская 75-мм танковая пушка M3, установленная в среднем танке M4A2. При стрельбе из неё испытывались два типа противотанковых снарядов – M61 и M72. В случае с M61 пробитие борта корпуса происходило на дистанции 400 метров, а в случае с M72 – на дистанции 650 метров. Как и в случае с 6-фунтовой противотанковой пушкой, отмечалось высокое качество изготовления снарядов. Огонь по лобовой плите корпуса не велся: вероятнее всего, испытатели догадывались, что ничем хорошим это не закончится.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Броня немецкого тяжелого танка оказалась не по зубам Ф-34, основной советской танковой пушке


Настоящим фиаско обернулось испытание обстрелом немецкого тяжелого танка из 76-мм танковой пушки Ф-34. Ни одно попадание не закончилось пробитием, даже при обстреле с дистанции 200 метров. Это касалось и бронебойного, и опытного подкалиберного, и опытного кумулятивного снарядов. В случае с бронебойным снарядом отмечалось низкое качество его изготовления. А ведь в описываемый период это было основное советское танковое орудие!


Успешнее показало себя другое орудие калибра 76 мм – зенитная пушка 3-К. Разница, впрочем, оказалась не столь и велика: снаряд 3-К не смог пробить борт башни на дистанции 500 метров. Другими словами, 3-К оказалась по уровню пробития примерно равной американской 75-мм танковой пушке М3 со снарядом M61.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

85-мм зенитная пушка 52-К показала наилучшие данные по пробиваемости среди орудий среднего калибра. Неудивительно, что именно ее определили приоритетной для вооружения тяжелых танков и средних САУ


3-К, впрочем, была далеко не самым мощным орудием, которое имелось на вооружении Красной армии. Кроме того, его сняли с производства еще в 1940 году. Заменой стало 85-мм зенитное орудие 52-К. Оно еще с 1940 года рассматривалось в качестве основы для перспективной танковой пушки, но по ряду причин дальше изготовления опытных образцов дело не продвинулось. Вместе с тем, эти зенитные пушки весьма активно применялись как противотанковое средство. Испытания показали, что в руководстве Главного артиллерийского управления (ГАУ) и Главном бронетанковом управлении (ГБТУ) поступили верно, рассматривая 52-К в качестве перспективного танкового орудия. Лобовую броню «Тигра» ее снаряд пробил на дистанции в километр, а борта пробивались на дистанциях около полутора километров.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

«Тигр» после обстрела орудием А-19


Ещё более эффективные результаты показала 122-мм корпусная пушка А-19. В отличие от 52-К, до того она не рассматривалась в качестве танкового орудия. На подобную роль претендовало орудие с баллистикой 107-мм корпусного орудия М-60, но оно, как уже упоминалось выше, в «Тигр» даже не попало. Что же касается А-19, то она попала, да еще как попала! Первый снаряд прошел через пролом в лобовом листе корпуса и пробил насквозь кормовой лист. Второй снаряд угодил в лобовой лист башни, оторвав кусок размером 58×23 см. При этом башню сорвало с погона и сдвинуло на полметра. После обстрела из А-19 «Тигр», и так выглядевший не лучшим образом по итогам предыдущих обстрелов, превратился в груду металлолома.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

То же самое спереди


Обстрелом испытания отнюдь не закончились. Новый немецкий танк обладал не только толстой броней, но и мощным орудием калибра 88 мм. Параллельно с испытанием «Тигр» с бортовым номером 121 обстрелом его собрат с бортовым номером 100 обстреливал советские танки. В качестве целей использовались Т-34 и КВ-1.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

КВ-1 после обстрела из 88-мм пушки KwK 36 L/56


Итоги испытаний оказались вполне предсказуемыми. КВ-1 не помогло даже дополнительное бронирование лобовой части корпуса. На дистанции в полтора километра первым снарядом экран частично сорвало, а вторым пробило и экран, и основной лист. Таким образом, идея облегчить КВ-1 оказалась верной: по крайней мере, уязвимая для немецкого тяжёлого танка машина получила лучшую подвижность. Для 8.8 cm KwK 36 что КВ-1, что КВ-1с были примерно равнозначными целями.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Т-34 после обстрела «тигриной» пушкой выглядел еще более душераздирающе


Еще более печально выглядели итоги обстрела Т-34, который также велся на дистанции в полтора километра. Первым же снарядом, попавшим в башню, ее сорвало с погона, дальнейшие попадания частично разрушили лобовой лист корпуса. Для сравнения эти же танки обстреляли из 85-мм зенитного орудия 52-К. При стрельбе на дистанции 1,5 километра пробиваемость оказалась сопоставимой с немецким орудием. Это не должно удивлять, поскольку немецкая и советская пушки были «родственниками». 76-мм орудие 3-К, на базе которой разработали 52-К, создавалось на основе зенитной пушки, которая также послужила базой для немецкой Flak 18.


После окончания испытаний оба немецких танка заняли место на выставке трофейной техники в парке культуры и отдыха им. Горького в Москве. Там они экспонировались до 1948 года, когда их сдали в металлолом. Что же касается выводов, сделанных по итогам испытаний, то они последовали незамедлительно. Стало ясно, что 76-мм танковые орудия больше не соответствуют условиям войны, потребовалась срочная замена. 5 мая 1943 года было подписано постановление ГКО № 3289 «Об усилении артиллерийского вооружения танков и самоходных установок». Оно стало стартовой точкой для разработки танковых и самоходных пушек калибра 85 мм.


Следует заметить, впрочем, что ГАУ КА инициировало работу по этой теме еще раньше: по состоянию на 28 апреля 1943 года конструкторскому бюро (КБ) завода №9 уже было спущено техническое задание. Также работу по этой тематике запустили в Центральном артиллерийском конструкторском бюро (ЦАКБ). Кроме того, на тот момент уже вовсю шли работы по разработке на базе СУ-152 самоходной установки с использованием качающейся части 122-мм орудия А-19. Впервые такая идея прозвучала еще в марте 1943 года после изучения трофейной немецкой самоходной установки Pz.Sfl.V. Наконец, в мае 1943 года КБ завода №9 получило задание на разработку танковой версии орудия А-19.


И появление «Тигра» лишь ускорило всю эту работу.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Составленная по итогам обстрела схема борьбы с «Тигром». В танке легко угадывается «Тигр» с башенным номером 121


Еще одним итогом испытаний стало ускорение работ по теме противотанковой пушки ЗИС-2. Вопреки распространенной версии, от той пушки не отказались окончательно, было решено лишь её переделать. Другое дело, что эти работы шли в неспешном темпе. Сложившаяся после знакомства с «Тиграми» ситуация заставила резко форсировать работы, а заодно и изменить планы. Вместо орудия ИС-1 с немного укороченным стволом и переделанными станинами пришлось делать другое орудие, фактически наложив ствол ЗИС-2 на лафет и качающуюся часть 76-мм дивизионного орудия ЗИС-3. Кроме того, был реанимирован проект 57-мм танкового орудия ЗИС-4. В дополнение к нему в ЦАКБ начали работы над 76-мм танковой пушкой С-54, также существовавшей в самоходной версии.


Одним словом, в ГБТУ и ГАУ не сидели сложа руки. Уже в августе 1943 года в серию пошли самоходные установки СУ-85, тогда же началось производство КВ-85. Еще раньше, в июле 1943 года, началось серийное производство 57-мм противотанковой пушки ЗИС-2 обр.1943 года.


«Тигры» в Красной армии

Несмотря на то, что первые «Тигры» были захвачены еще в январе 1943 года, их использование в Красной армии носило эпизодический характер. Причин у этого было несколько. Во-первых, в более-менее пригодном для дальнейшего применения состоянии немцы бросали эти танки редко, стараясь подорвать машины, которые было невозможно эвакуировать или отремонтировать на месте. Во-вторых, не стоит забывать, что «Тигров» было не так уж и много. К тому же советские танкисты стремились не повредить, а именно уничтожить немецкий тяжелый танк, что практически гарантировало высокую награду. С учётом всего этого не стоит удивляться, что первый достоверный случай применения трофейного «Тигра» в бою был зафиксирован только в самом конце 1943 года.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Учет захваченных танков, конец 1944 – начало 1945 года


Первым, достоверно использовавшим «Тигр» в бою, стал экипаж под командованием гвардии лейтенанта Н.И. Ревякина из 28-й гвардейской танковой бригады. 27 декабря 1943 года один из «Тигров» 501-го танкового батальона застрял в воронке, его экипаж убежал, а сам танк стал трофеем. На следующий день танк был зачислен в состав 28-й бригады. Ревякина назначили командиром трофейного тяжёлого танка по той причине, что он уже имел большой боевой опыт и боевые награды – два ордена Отечественной войны 1-й степени и орден Красной Звезды. 5 января трофейный танк с нанесенными на бортах башни красными звездами и с именем собственным «Тигр» пошел в бой. Эксплуатация этой машины выглядела достаточно типично для немецких тяжёлых танков: практически всегда эта машина требовала ремонта. Дело изрядно осложнялось отсутствием запчастей. Позже в составе 28-й гвардейской танковой бригады оказался еще один «Тигр».


Можно вспомнить и эпизод использования «Тигра» 17 января 1944 года. Экипаж Т-34 под командованием лейтенанта А.С. Мнацаканова из 220-й танковой бригады умудрился захватить в ходе боя исправный «Тигр». Используя трофейный танк, экипаж Мнацаканова разгромил вражескую колонну. За этой бой Мнацаканов стал Героем Советского Союза.

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Тягач на базе КВ-1 буксирует трофейный «Тигр»


Ситуация изменилась к весне 1944 года. В этот период произошло несколько операций, по итогам которых «Тигры» были захвачены Красной армией, что называется, в товарных количествах. Например, 61-я гвардейская танковая бригада 6 марта 1944 года на станции Волочиск захватила 2 «Тигра», а 23 марта в их руках оказалось аж 13 «Тигров» и «Пантер», захваченных в Гусятине. 25 числа был захвачен еще 1 «Тигр». Самое интересное, что бригада этими трофеями воспользовалась: по состоянию на 7 апреля 1944 года в ее составе находилось 3 «Тигра». Правда, провоевали они на них всего пару дней. Вероятнее всего, трофеями 61-й бригады стали «Тигры» 503-го тяжелого танкового батальона, который известен тем, что за время боев конца 1943 – начала 1944 года безвозвратно потерял всего один «Тигр».

Тяжелый трофей Танки, Великая Отечественная война, Бронетехника, Pzkpfw VI Tiger, Длиннопост

Состояние матчасти 51 ОМЦП на 5 июля 1944 года. Наиболее массово «Тигры» использовались именно в этой части


История имела продолжение: «Тигры» отправились на ремонт. Куда именно – неизвестно, но в переписке ГБТУ КА за весну 1944 года есть жалоба на то, что для ремонта трофейных немецких тяжелых танков не хватает прицелов и другой оптики. Так или иначе, из этого следует, что на ремонт эти танки попали. Известно и то, что часть из них отправилась в войска.


Пока что удалось достоверно определить только одну воинскую часть, которая получила трофейные «Тигры», прошедшие ремонт. Ею оказался 51-й отдельный мотоциклетный полк. Обычно в состав советского мотоциклетного полка входили 10 Т-34, но 51-й ОМЦП оказался особенным. В его состав включили роту трофейных тяжелых танков, куда входило 5 «Тигров» и 2 «Пантеры». Все они были отремонтированными, полученными с заводов. К началу Львовско-Сандомирской операции число «Тигров» сократилось до 4. Периодически в документах полка 1–2 машины данного типа указывались как требующие ремонта.


21 июля 1944 года состоялся бой, в ходе которого ОМЦП потеряла 6 Т-34–85. Ответным огнем было уничтожено 2 вражеских «Тигра», 3 самоходных орудия и 2 бронетранспортера. Не исключено, что вражеские танки были подбиты именно огнем трофейных «Тигров». Всего же за период с 20 по 22 июля 1944 года полком было уничтожено 7 «Тигров» при потере 7 Т-34–85. Далее 51-й ОМЦП получил пополнение: по состоянию на 28 июля в его составе имелось 9 Т-34–85 и 4 «Тигра». Из числа последних 3 требовали среднего ремонта, но оставались на ходу. К 19 августа 3 «Тигра» в том же состоянии всё еще находились в составе полка. Далее полк передали НКВД для действий против отрядов ОУН, при этом танки из его состава изъяли.


В общей же сложности можно говорить о не менее чем 10 трофейных «Тиграх», действовавших в разное время в тех или иных советских частях.

Показать полностью 21
17

Министерство обороны РФ готовится к закупке БМПТ "Терминатор"

Министерство обороны РФ готовится к закупке БМПТ "Терминатор" Танки, Бмпт, Вооружение, Терминатор, Длиннопост

Как сообщает в своем блоге Алексей Хлопотов (Gur Khan), нижнетагильский "Уралвагонзавод" готовится к развертыванию серийного производства боевых машин огневой поддержки БМПТ, известных так же как "Терминатор". В настоящее время на предприятие прибыло около десятка военнослужащих для обучения эксплуатации этих новых машин. В течение двух недель сержанты проходили теоретический курс по устройству БМПТ, и сейчас занимаются ознакомлением с материальной частью машины непосредственно в конструкторском бюро.


Ожидается, что закупки начнутся с 2018 года. В настоящее время количество закупаемых машин еще не известно, однако, по всей видимости, составит не менее 10 штук.


Комплектация БМПТ будет соответствовать той, в какой эти машины уже поставлялись Казахстану. Экипаж БМПТ - 5 человек. Состав вооружение: 4 ракеты "Атака-Т" ("Штурм-СМ"), 2 автоматические 30 мм пушки 2А42, 7,62мм пулемет ПКТ и 2 автоматических 30мм гранатомета АГ-17Д на надгусеничных полках.


Выбор данного варианта обусловлен тем, что в таком виде БМПТ прошла государственные испытания и на него оформлена должным образом вся необходимая конструкторская документация с соответствующей литерой, в отличие от более современного и дешевого БМПТ-72 "Терминатор-2", который еще не готов к серийному производству. В тоже время СУО БМПТ может быть при этом модернизировано установкой командирской панорамы с тепловизионным каналом.


Разработка БМПТ была начата в 1998-99 годах в результате обобщения опыта ведения боевых действий в Чечне. В 2006-ом году БМПТ завершила государственные испытания и была рекомендована к серийному производству, которое должно было начаться с 2010 года. Для испытаний было построено два экземпляра БМПТ, один из которых был испытан реальным обстрелом, подрывами на минах и фугасах, доказав высокую живучесть. В ожидании госзаказа, на "Уралвагонзаводе" были заложены первые три серийных корпуса, однако, по решению министра А.Сердюкова, программа была закрыта. В качестве одной из мотивировок такого решения было мнимое устаревание базовой машины - танка Т-90А, провозглашенное первым замом министра обороны В.Поповкиным. Три заложенных машины в 2010-2012 годах были достроены для Вооруженных сил Республики Казахстан, где в ходе учений показали высокую эффективность.


В настоящее время, единственный имеющийся опытный экземпляр БМПТ разобран для прохождения капитального ремонта в ходе которого он будет доведен до облика серийной машины. При этом планируется что в его сборке в целях наилучшего изучения конструкции будут участвовать прибывшие на УВЗ военнослужащие. По возвращении в свою часть они должны будут заниматься размножением полученного опыта.


Решение о принятии БМПТ на вооружение Российской Армии обуславливается анализом "сирийского" опыта. Боевые действия в Сирии показали настоятельную необходимость в специализированной машине, "заточенной" на контр-террористические операции. К сожалению, недальновидные решения чиновников Минобороны затянули начало оснащения Российской армии БМПТ как минимум на 8 лет!


Вероятно, первые серийные экземпляры БМПТ поступят на вооружение Таманской дивизии и если не в 2018, то в 2019 году пройдут парадом по Красной площади, а затем появятся и на базе Хмеймим.

Министерство обороны РФ готовится к закупке БМПТ "Терминатор" Танки, Бмпт, Вооружение, Терминатор, Длиннопост

Gur Khan: БМПТ "Терминатор" (об.199), разработанный в ходе ОКР "Рамка-99", в свое время подвергся жесткой критике. Некоторые эксперты считали оснащение БМПТ курсовыми гранатометами, управляемыми каждый своим стрелком нерациональным решением, сильно усложнявшим и удорожавшим машину. Критике подвергалась и установка и оснащение БМПТ устаревшими и неточными 30-мм пушками 2А42. Однако, ничего лучшего мы до сих пор не имеем. БМПТ-72, конечно лучше БМПТ в том плане, что с нее убрали "лишние "АГ и соответственно двух "лишних" членов экипажа. Однако, эта машина создавалась в инициативном порядке и Министерством обороны не испытывалась, посему, для МО РФ она как бы и не существует. Тем не менее, в ноябре прошлого, 2016 года, Ваш покорный слуга буквально умалял одного из заместителей генерального директора НПК "Уралвагонзавод" "пробить" отправку в Сирию БМПТ или БМПТ-72 хотя бы с заводскими экипажами и "засветить" их участие в Сирийской войне роликами в YouTube. Этот "рекламный" ход мог бы радикальным образом стимулировать закупки боевых машин нового класса как Российской Армией, так и иностранными заказчиками. И вот, наконец, похоже, оно свершилось!

Министерство обороны РФ готовится к закупке БМПТ "Терминатор" Танки, Бмпт, Вооружение, Терминатор, Длиннопост

Комментарий bmpd. Напомним, что концепция боевой машины поддержки танков (БМПТ) отрабатывалась в СССР с начала 1980-х годов и предполагала создание боевой машины с многоканальным комплексом вооружения, предназначенной для подавления противотанковых средств при действиях в боевых порядках танковых подразделений и частей. Длительные работы по теме продемонстрировали, судя по имеющейся информации, невозможность создания такой машины с заданными требованиями эффективности при современном уровне развития техники и с условием приемлемой стоимости.


Тем не менее, один из последних объектов, созданных по теме БМПТ, "Объект 199", почти 20 лет продвигался "Уралвагонзаводом" Министерству обороны России под вывеской то "машины для боевых действий в городе", то "машины для антитеррористических операций". Сменявшееся руководство Министерства обороны и Генерального Штаба длительное время отбивалось от протаскивания данной БМПТ для закупок, но теперь длительная осада Тагилом Министерства обороны, похоже, принесла свои плоды в виде решения о закупке относительно небольшой партии машин.


В своем нынешнем виде БМПТ "Объект 199" представляет скорее танк с ослабленным основным вооружением (30-мм пушка с ПТУР вместо со 125-мм пушки с ПТУР - напомним, что из обе 30-мм пушки "Объекта 199" не предназначены для одновременной стрельбы, так что в огневом отношении пушка там фактически одна), за счет чего в нем размещаются два дополнительных члена экипажа с противопехотными гранатометами.


Источник: http://bmpd.livejournal.com/2678157.html

Показать полностью 2

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор

Месяц учебы на Пикабу завершился (и уже начался Месяц аудио и музыки). Вы читали про сайты для самообразования и, возможно, даже попытались самостоятельно сделать стикерпак для телеграма. Но какой месяц учебы без главных страдальцев героев. На этот раз UltraWide-монитор 38WK95C испытывал в работе студент Московского Политеха и сотрудник Сколковского института науки и технологий.


Меня зовут Егор и, как вы уже поняли, я студент. Специализация моей кафедры — анализ больших и открытых данных. Жизнь современного студента технического вуза — это не только учеба с утра до вечера (и тусовки с вечера до утра). В моем случае много времени отнимают научная деятельность и работа. Я программист в стартапе аспирантов лаборатории космической интеллектуальной робототехники Сколковского института науки и технологий. Попробую объяснить, как до этого дошел и чем занимаюсь.

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор Длиннопост

Робототехникой я увлекся еще в школе. С первого занятия затянуло, так роботы стали главным хобби. Регулярно участвовал в разных российских и международных соревнованиях, получал награды, копил опыт.


Сначала меня позвали в команду Сколтеха по робототехнике, а после соревнования Eurobot — взяли работать в лабораторию. Наш стартап направлен на автоматизацию инвентаризации складов. Мы производим целые системы — от гаек и кусков железа до реальных роботов. Потом все это внедряют на склады, чтобы обеспечить безопасность. Конкретно я в этом проекте отвечаю за разработку систем навигации и локализации для мобильных роботов и дронов. Недавно, например, написал систему локализации дрона с помощью нейронной сети. Теперь дрон по картинке с камеры понимает, где он находится: сам определяет расположение объектов и корректирует свою позицию.

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор Длиннопост

Иногда я провожу за компьютером по 6-8 часов в день. Если завал на учебе, то и вовсе по 12 часов. Так что предложение ребят из Пикабу протестировать ультраширокий монитор от LG было кстати.


Монитор доставили прямо на работу, в лабораторию робототехники. Распаковал коробку, а там: гигантский изогнутый экран, куча разных кабелей и пачка инструкций. Честно сказать, с техникой я не то чтобы дружу. С алгоритмами, большими данными и дронами у меня точно лучше. Поэтому слегка напрягся при мысли, что сейчас мне предстоит самому устанавливать эту громадину.


Установка монитора заняла от силы минут 15 – даже у человека с такими кривыми руками, как у меня. Поначалу кажется, что тонкая ножка не выдержит громадину, но нет – стоит надежно, а место на столе будто бы и не занимает. Подставка регулируется: можно изменить высоту и угол наклона. У меня чувствительные глаза, чуть что — сразу режет и слезятся. Поэтому тут выставляю четкое на уровне глаз. Следующий шаг – настройка изображения. С помощью кнопки-джойстика открыл меню для доступа ко всем цветовым настройкам. Тут раздолье: режим для просмотра кино, работы с фотографией, приглушенного света в комнате. Я выбрал обычный пользовательский.

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор Длиннопост
LG 38WK95C
Диагональ — 37,5’’;
Разрешение — 3840х1600;
Соотношение сторон — 21:9;
Макс. частота обновления кадров — 61 Гц;
Время отклика — 5 мс;
Подсветка, HDR 10, изогнутый экран, антибликовое покрытие.

Учусь я на кафедре анализа больших и открытых данных, а это значит, что нужно постоянно читать (и анализировать!) графики и таблицы исходных данных. Когда привезли монитор, я дописывал отчет по летней практике. Как это выглядит? Пара десятков открыток вкладок в браузере и несколько программ: Jupyter Notebook, Gazebo simulator, Rviz, Pycharm, GIMP. На стандартном экране между ними пришлось бы все время переключаться (это раздражает). Тут я оценил одно из преимуществ 21:9 мне удалось разместить почти все программы на одном экране. Копировал текст, графики, параллельно подглядывал на другие отчеты или требования к ним. На экране даже нашлось местечко для YouTube – ну чтобы писать отчет было веселее.

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор Длиннопост
LG 38WK95C с разрешением QHD+(3840x1600) дает в три раза больше рабочего пространства, чем в привычном разрешении 1920х1080. Специально для просмотра и обработки информации.

Это что касается учебы. Разработка роботизированных систем тоже занимает прилично времени и места на мониторе: открыто много скриптов, визуализатор данных с робота, терминал с логами и другие окна. Начинается все с анализа на бумаге. Затем пишутся первые простейшие скрипты, которые отлаживаются в симуляции (сам сделал). Дальше вводим фичи, вновь проверяем в симуляции. Да, симуляция нужна почти на каждом шагу, все-таки мы работаем с дроном, который автономно летает на высоте до 12 метров, — цена ошибки велика.


Так рождается система — автономная мобильная платформа для зарядки дрона и его перевозки на большие расстояния и сам дрон, который автоматически сканирует места, где человеку опасно работать.

«Мы разрабатываем системы для дронов, которые автономно летают на высоте до 12 метров». Студент-технарь тестирует UltraWide-монитор Длиннопост

В лаборатории все коллеги работают за стационарными компьютерами, но моей обновкой все равно интересовались: откуда взял? А изогнутый экран не мешает? Может нам тоже такой приобрести? Не могу однозначно сказать, работал ли я быстрее. Но если вам необходимо открывать несколько окон с таблицами и графиками, широкоформатный монитор явно не помешает. Как минимум это удобно.


Читайте также:

4 инструкции, которые научат вас создавать гифки, ремиксы и стикеры в телеграме

9 нескучных сайтов для самообразования

Посты пикабушников про учебу

Показать полностью 4
Отличная работа, все прочитано!
