Привет всем, кому интересна эта тема. По работе я очень часто использую хайфид фрезы, и решил провести эксперимент по сравнению стойкости пластин.
Хочу сразу предупредить, что тест проводился не совсем в идеальных условиях, и может иметь погрешность.
Так как работа у меня не серийная, то нет возможности проверить именно на одной и той же детали, но остальные параметры я постарался сохранить.

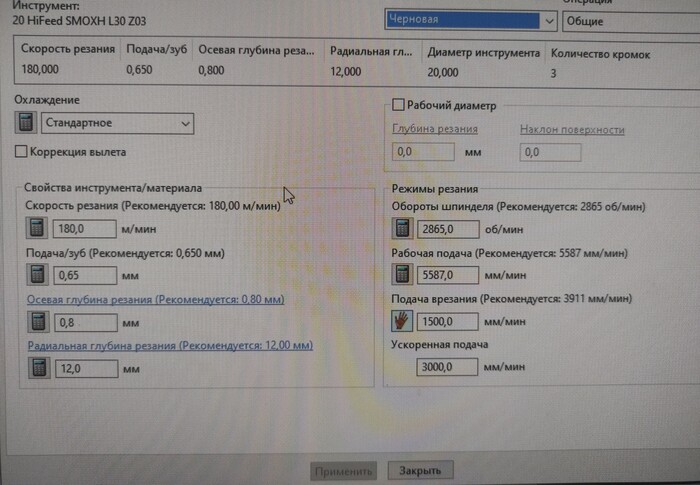

Режимы для всех пластин были одинаковые, они представлены на фото ниже

Одна и та же фреза, с одним и тем же вылетом. D20 SMOXH 3 зуба, резьбовая оправка с почти минимальным вылетом, 50 мм до торца оправки

Специально попросил снабженца не говорить мне цены, чтобы тест получился более объективным.

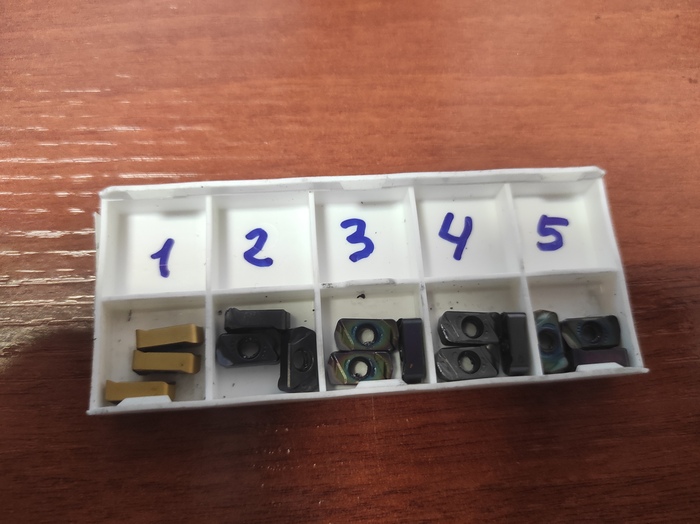

Чтобы не перепутать, складывал отработаные пластинки в отдельные ячейки специальной коробочки

Каждый тип пластин запускал на 1,5 часа, с внешним охлаждением СОЖ. Обработка сталь 5хнм, сырая, шлифованая заготовка, никакой корки.

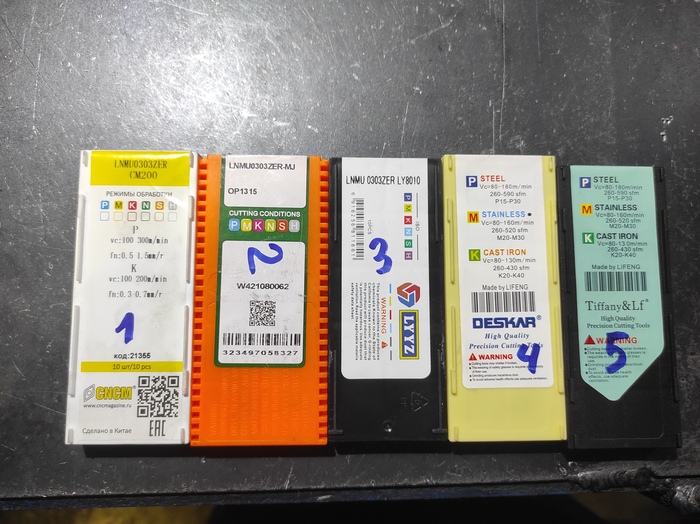

Первыми в очереди были пластины CNCM.
Показали неплохой результат, отстояли свое время, 29+55 минут. появился не сильный износ на кромке
Понравились мне еще и тем, что на желтом покрытии хорошо виден износ, легко контролировать износ.

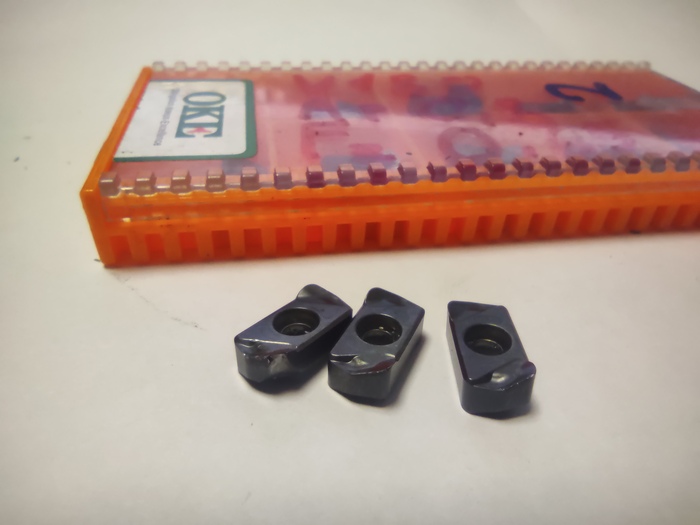

2 ОКЕ
Сильно скололся один зуб, остальные получили износ. Если честно, я изначально делал ставку именно на оке, монолитные фрезы с желтым покрытием, мне у них нравятся. но в данном случае ставка не сыграла. Допускаю косяк в программе, но он маловероятен.

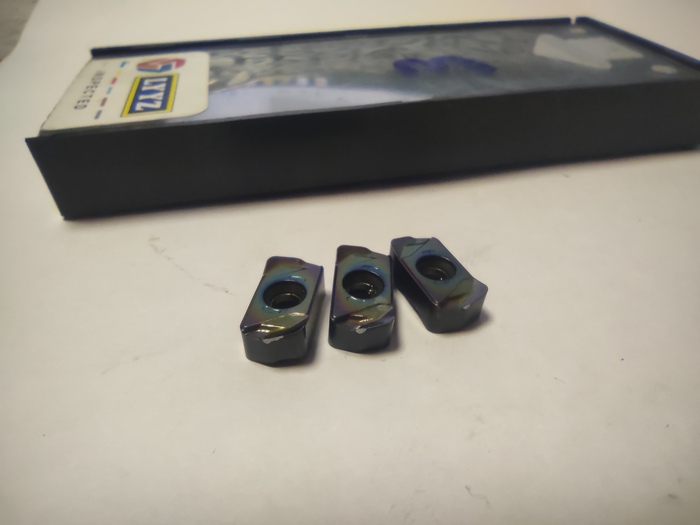

3 LYYZ
досрочно покинули дистанцию. Отстояли 40 минут, начало слизывать торец, при этом кромка была ещё в приличном состоянии

4 DESKAR
Попали в этот тест случайно. На режимах стоит точка напротив нержавейки, а я обрабатывал сталь. Возможно поэтому, они показали себя не очень. Простояли 1час, 10 минут. Износ сильный, один зуб скололся

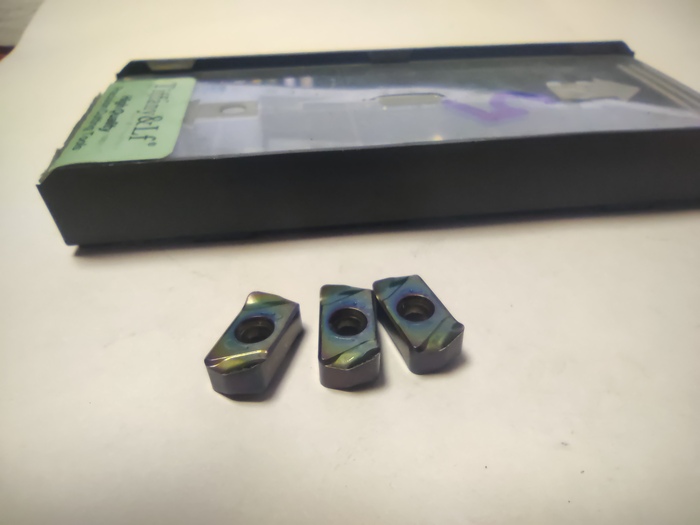

5 Tiffany
если честно, удивили. Отстояли свои 1.5 часа, при этом не получили сильного износа. При том, им достались самые не благоприятные условия. Обработали 2 глубоких кармана со спиральным врезанием в мясо. Тогда как у остальных, врезания были чаще сбоку, чем сверху

Подводя итоги, я расположил бы их в следующем порядке
1 Tiffany
2 CNCM
3 OKE
4 DESKAR
5 LYYZ
Спасибо всем, кто дочитал до конца) Чуть позже проведу подобный тест, но уже с охлаждением воздухом.
P. S. Фотографировать кромки было тяжело. Как смог.

Upd. Узнал цены на пластины
Cncm 296 рублей
оке 330 рублей
Lyyz 286 рублей
deskar 165 рублей
tiffany 275 рублей
