kkuznetzov
Что бывает если перепутать автобус

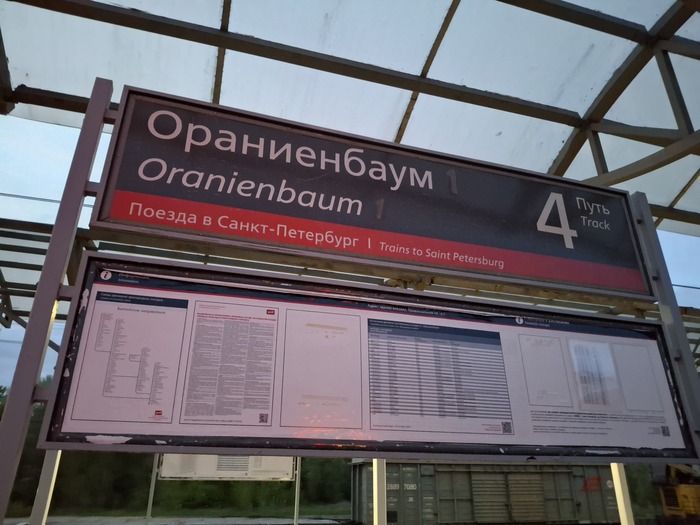

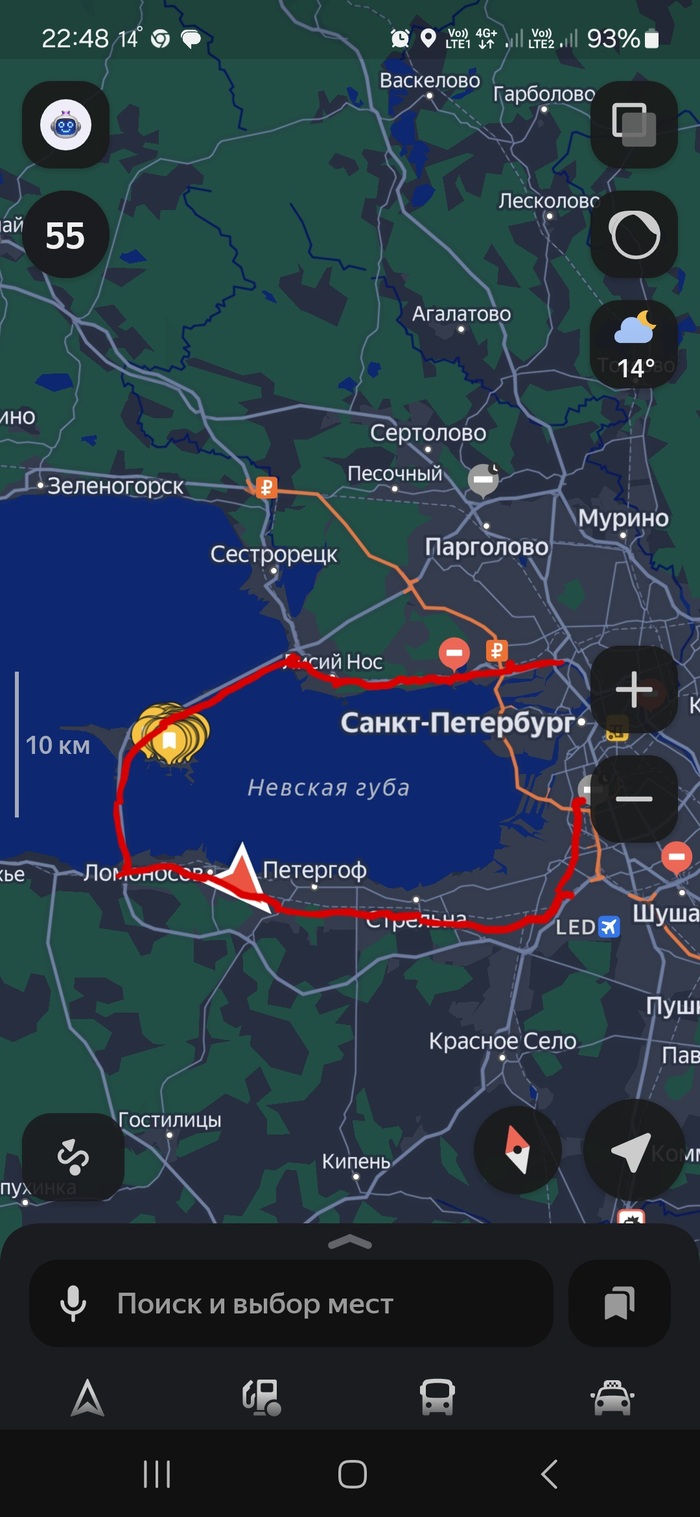

Приехал в Кронштадт на автобусе 101 и на нём же планировал вернуться обратно. Но по ошибке сел в автобус 175. Приехал в Ломоносов, вместо станции метро Старая деревня. Повезло, успел на последнюю электричку.



Поезд Аврора
Насмотрелся всяких тревел блогеров и решил проверить поезд Аврора. Совершил поездку из Санкт-Петербурга в Москву. Оказалось достаточно комфортабельно, в бизнес классе. Удобное кресло, кормят в дороге: напиток, потом обед, потом десерт и чай/кофе, потом напиток. Есть отсек для багажа, но мне хватило полки на верху.
Всё хорошо, но долго в сравнении с Сапсаном. Почти 6 часов вместо 4. И время отправления-прибытия не выгодно в сравнении с Сапсаном или ночным поездом. Время отправления будто специально выбрано так, что бы не конкурировать с Сапсаном.




Однопереходный транзистор 2N6027
Теперь импортный (программируемый ) однопереходный транзистор. Но он больше похож на тиристор. Открывается когда на аноде напряжение превысит напряжение на затворе. В отличие от КТ117 здесь нужен внешний делитель напряжения. КТ117 уже содержит его внутри, в самом полупроводнике транзистора.
Структура у 2N6027 отличается от КТ117. Здесь она четырёхслойная. Название похожее, а транзисторы разные.

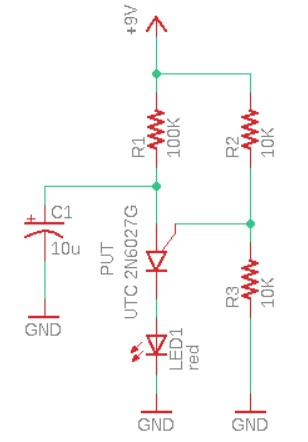

Повторил простую схему релаксационного генератора из сети. Конденсатор только поставил 4.7 мкФ и питание использую равным 5 В. С резистором R1 больше 100 кОм схема не работает. Возможно ток утечки конденсатора велик и он не заряжается. Напряжение на конденсаторе не превышает 2 В.
Непосредственно схема собранная на макетной плате.


Схема в работе. Есть проблема с отображением. В реальности светодиод мигает со стабильной частотой.
Ниже осциллограммы снятые с конденсатора и со светодиода. Видно, что открывается транзистор при напряжении 3 В. Это 2.5 В на затворе и падение напряжения на PN переходе. Разряжается конденсатор до 2.5 В. Видимо 2 В от светодиода и 0.5 В от того же PN перехода. На светодиоде видны пики напряжения до 2 В.


Ласточкино гнездо
Витебский вокзал города Санкт-Петербург.


Мультивибратор на МТХ-90
В комментари к предыдущему посту было замечание, что в схеме релаксационного генератора на тиратроне, он включён как неоновая лампа.
Теперь Я повторил схему мультивибратора. См. на левую часть схемы ниже. На тиратронах V1 и V2. Только резисторы 10МОм заменил на 1 МОм. Конденсаторы C1 и C2 впаял оба на 0.1 мкФ. Питание 100 В.
Монтаж навесной.


Видео работы мультивибратора. Красиво мигает, лампово. Хорошо бы в анодные цепи включить лампы тлеющего разряда с разными цветами. И сделать гирлянду.
Осциллограмма снятая с цепи анода одного тиратрона.
И осциллограмма снятая с цепи сетки того же тиратрона.
