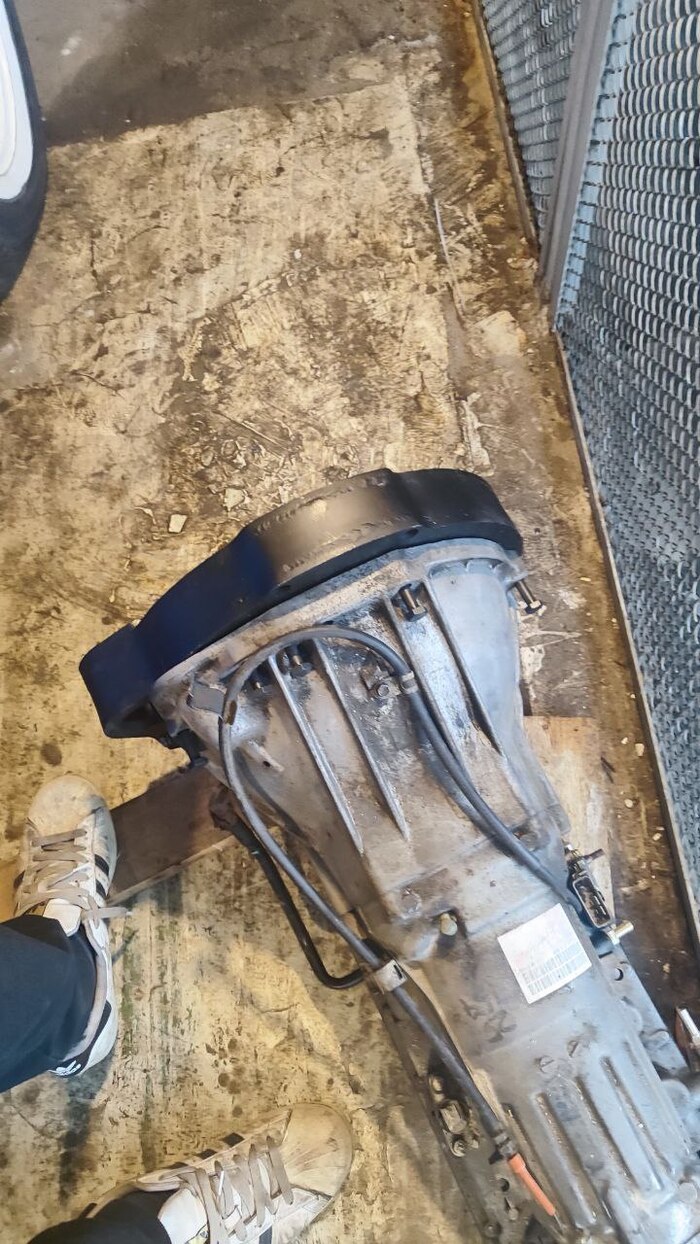

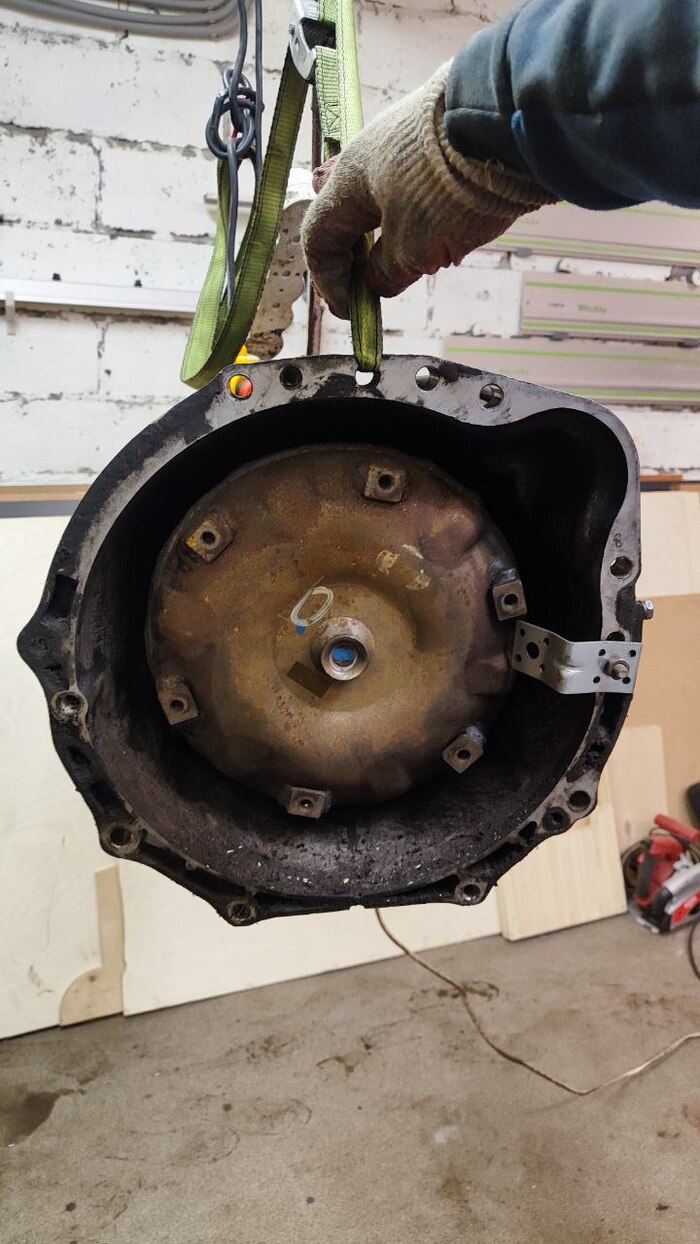

Это было фиаско братан… Ладно, следующая задача выяснить из-за чего это произошло. А все элементарно, Ватсон! После нескольких созвонов с мастерами по ремонту акпп, было постановлено, что я до конца не надел бублик. Но я знаю проблеме, что много людей задавили масляный насос таким образом, а после разбора моей акпп выяснилось, что он вполне здоров. Странно… Решено покупать новую акпп, еду на московскую разборку, мне мастер демонстрирует акпп, сняли поддон и бублик, все норм. Мастер начинает собирать акпп назад и предупреждает меня чтобы я посмотрел, как установить бублик на место. Хм, подумал я. Тут то вся проблема и вылезла, бублик на этой акпп садится не на один «щелчек», а на два. Сначала попадаем на шлицы, проворачиваем и давим, в бублике есть еще одни шлицы, которые свободно вращаются, попадаем в них, и только потом мы попадаем вилкой в привод масляного насоса.

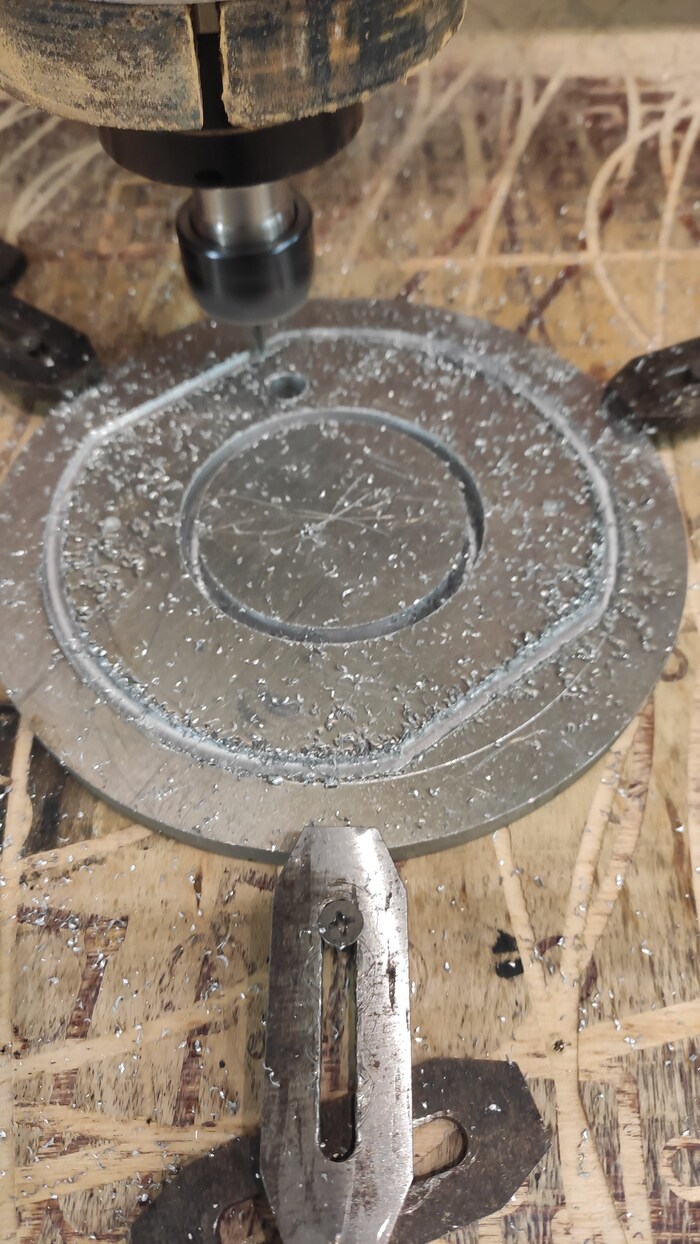

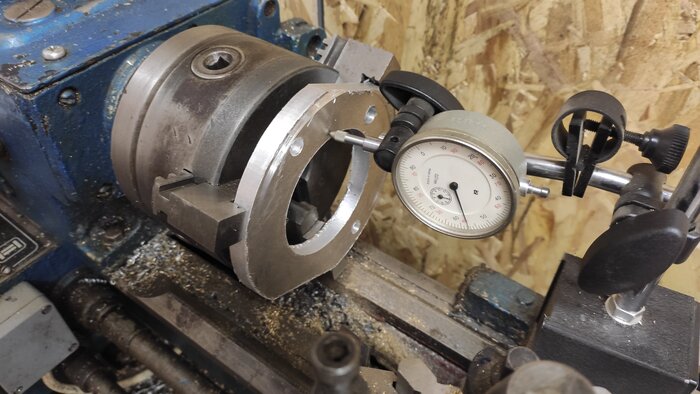

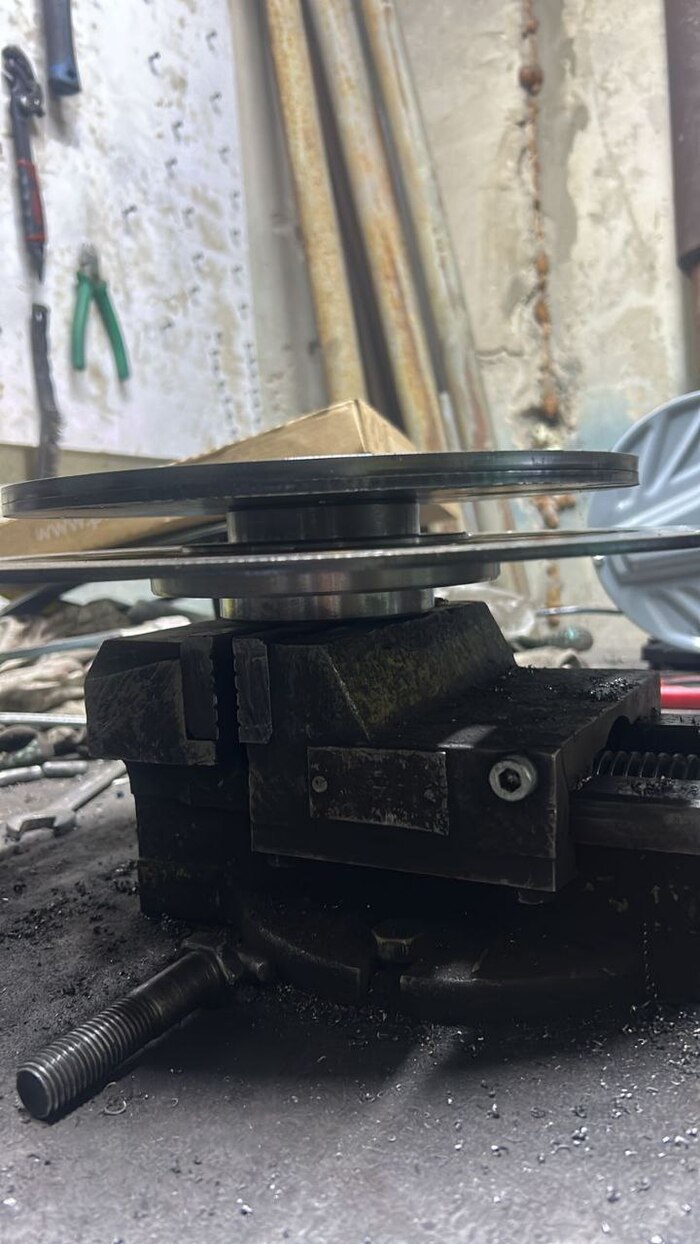

Нужно изготавливать новый маховик. Это уже решено сделать на месте, своими силами. Заодно подкорректировать положение плиты с венцом. Благо мой токарный станок, только после капитального ремонта. Точность нужна криминальная. Заготовку взял из стали 40Х.

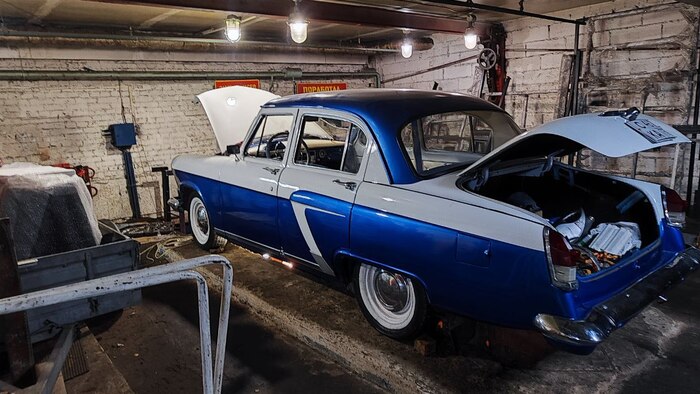

Все прошло успешно. Все собралось. И волга наконец-то своим ходом, добралась до бокса.

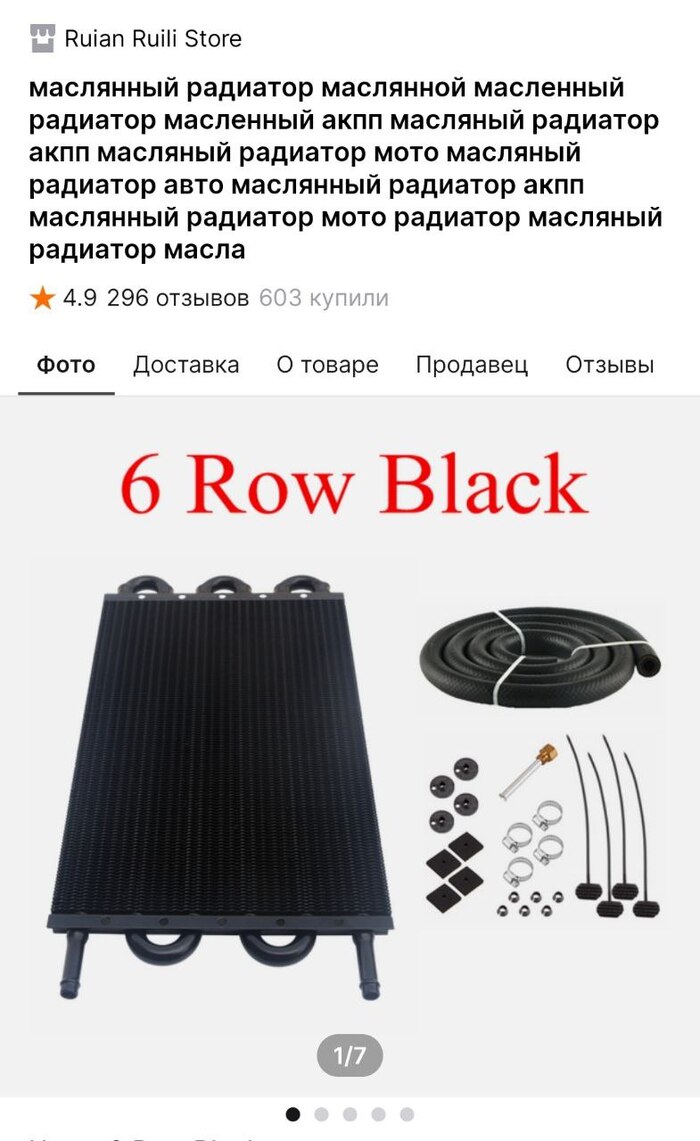

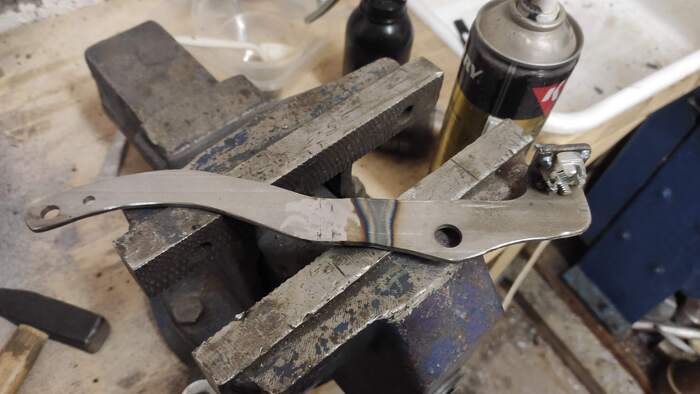

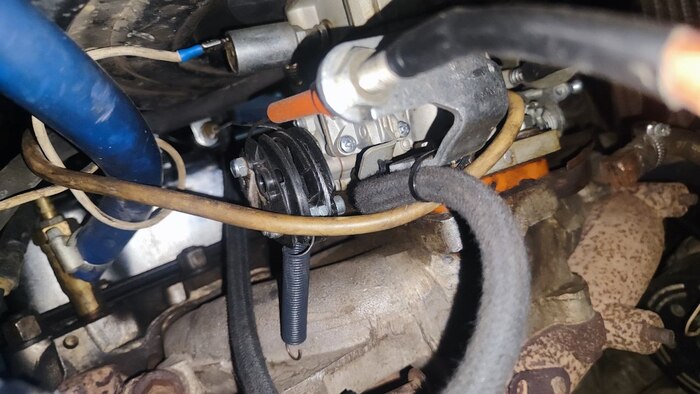

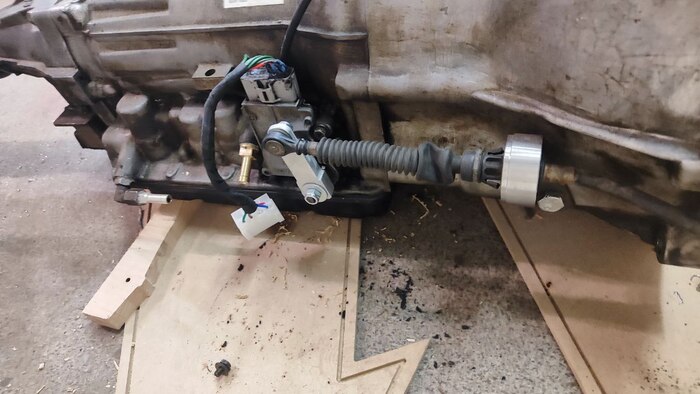

Далее сделал привод селектора, трос куплен на разборке Митсубиси. Сделаны все необходимые крепления. Также проложена трасса до радиатора охлаждения акпп. Радиатор покупал на али, очень хорошего качества, на повседневной машине поставил такой же дополнительный, рекомендую.

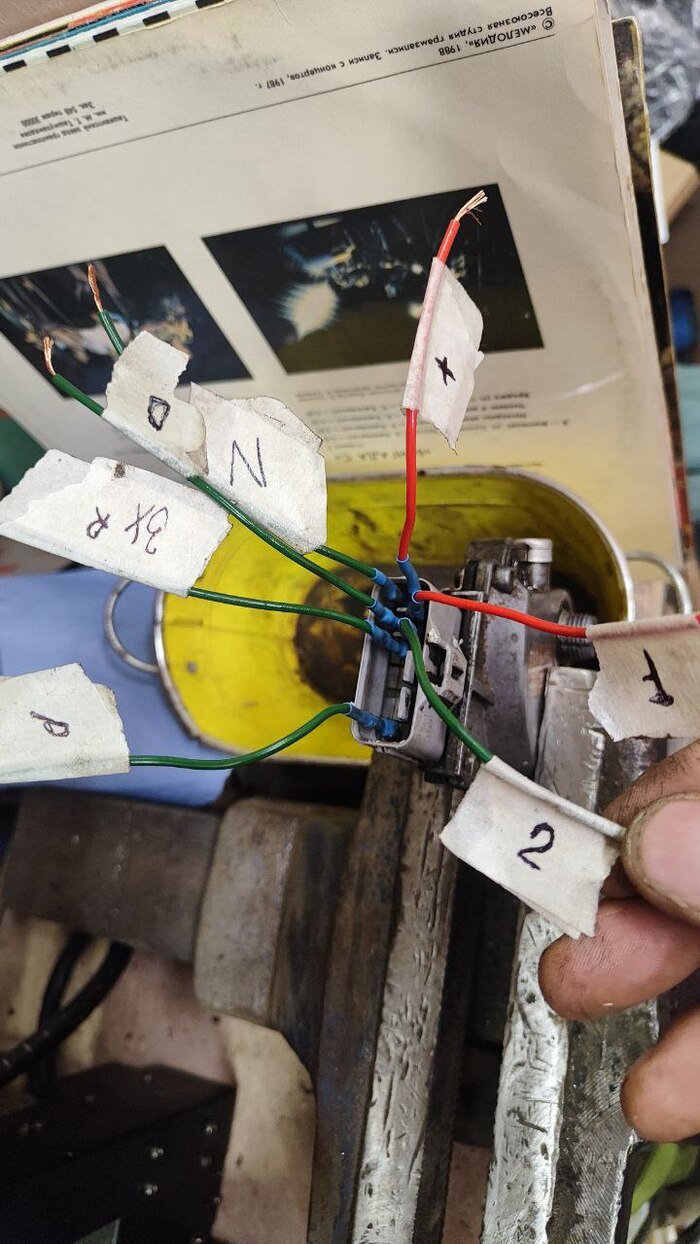

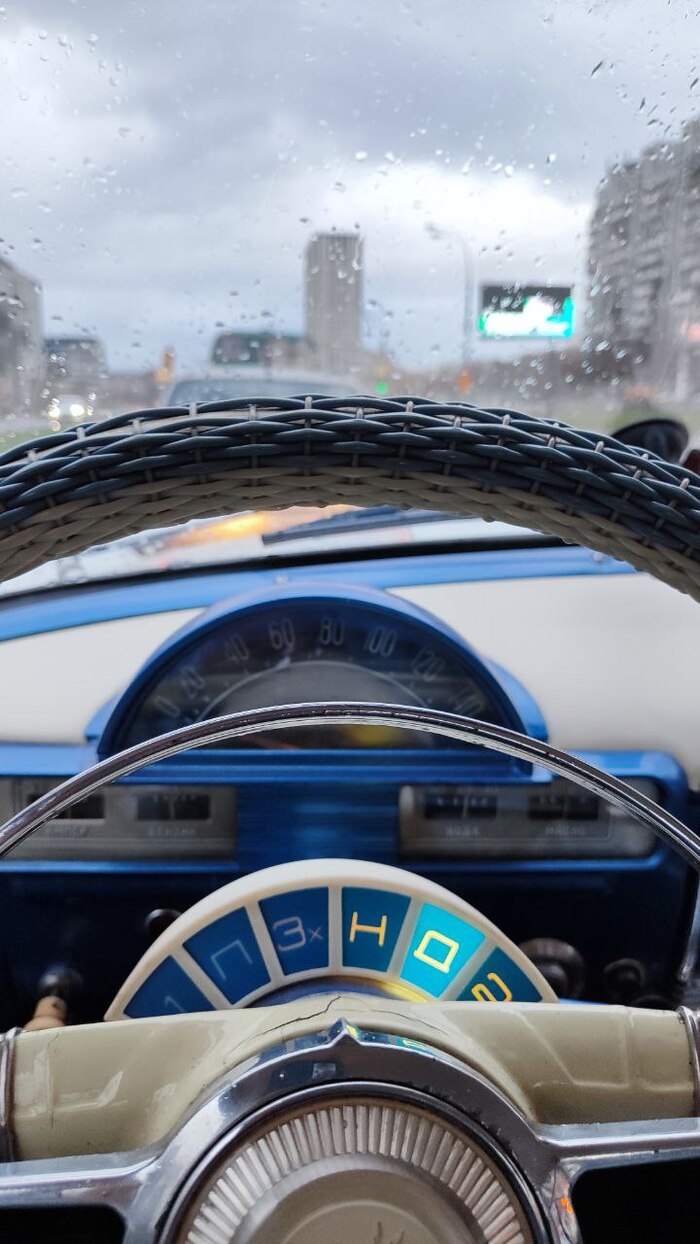

Что касается индикации селектора акпп, все сделал с нуля на 3д принтере, и скоммутировал со штатным разъемом коробки. Очень хочу переделать под оригинал, но фото в интернете недостаточно для полного представления конструкции и дизайна для реверсинжиниринга.

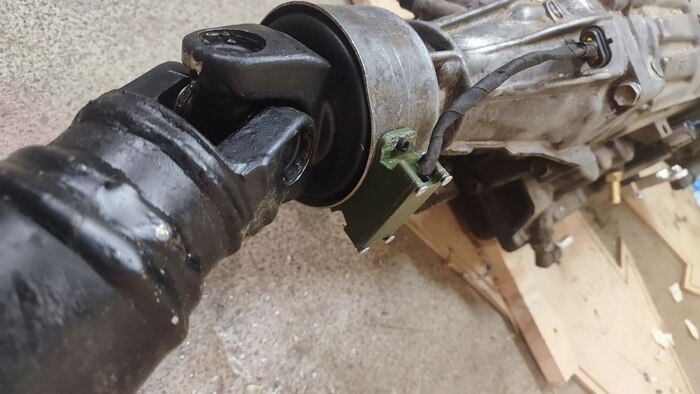

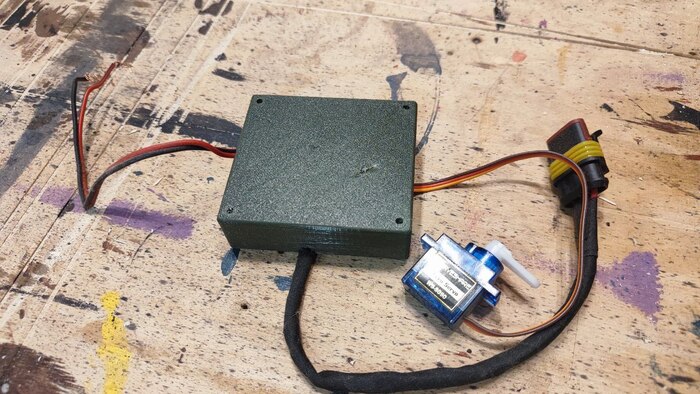

Спидометр еще не доделан, но почти все уже готово, прошивка написана, осталось только установить (лень снимать приборку). Сигнал я беру оптическим датчиком с фланца кардана, ардуино его обрабатывает, и управляет серводвигателем, который поднимет или опускает стрелку в соответствующее положение. Подключено это к бортовой сети автомобиля, стабилизированным питанием. Ничего сложного, в интернете навалом гайдов, на эту тему.

Что могу сказать о впечатлениях. Сначала никаких впечатлений не было, я заколебался от этой процедуры. Около 10 раз пришлось снять\поставить акпп. Прокатился пару раз вокруг гаража и поставил машину в бокс. Но когда немного поостыл, начал на ней кататься… Ой какой же это кайф, машину не узнать, двигатель работает тихо, почти не заметно как переключаются передачи, вибрации и шумы испарились. Мощности как-будто прибавилось, гидротрансформатор делает свое дело. Машина стала эластичней, у двигателя изменился звук, работает примерно до 2000 об\м при спокойной езде. На удивление не кипит даже в пробках, стоит штатный радиатор, с вентилятором 11 лопастей. Были опасения, потому что он работет под нагрузкой, когда включен драйв. На трассе теперь достаточно передач, чтобы идти 90кмч и двигатель не орет. Ну просто лютый кайф. Ни капли не жалею о проделанной работе.
В завершении хочу сказать, пока писал это текст, прожил заново все эти события. Пришел к выводу, что не так мне нужна была эта коробка, как сам факт того, что я смог это сделать!
Спасибо что дочитали. Удачи на дорогах.

Всем привет! Сегодня речь пойдет об установке АКПП на волгу. Очень давно я вынашивал идею о установке акпп на родной мотор, или, как в моем случае, умз 421 карбюраторный. В контексте происходящего, большой разницы нет, тк крепеж весь одинаковый (на сколько я разобрался). Сразу отвечу на вопрос, который мне был задан около тысячи раз. «Почему не сделал полный свап двс+акпп?»

Первое, и самое главное, я очень хотел попробовать как будет работать двс карбюраторный в паре с акпп. Ощутить дух этой машины, как она задумывалась изначально, с автоматической трансмиссией (в 1956году была выпущена достаточно объемная партия машин с автоматической акпп. Но не прижилась в ссср из-за отсутствия сервисной инфраструктуры).
Второе — глобальных переделок я в этой машине не делаю, в ней до сих пор не приварено ни одного лишнего крепежа к кузову. Все доработки делаются таким образом чтобы можно было все вернуть в сток.

Изучив этот вопрос подробнее, я понял, что есть несколько вариантов решения этой задачи:
1. Установка оригинальной акпп. Есть люди в мск которые этим занимаются. Я с ними переговорил, ценник так и не выяснил, они очень приглашали к себе в цех этот вопрос обсудить. Честно сказать я сразу отмел этот вариант, тк мне показалось что там будет овер прайс, к чему я не был готов. И большого смысла это делать я не увидел.
2. По классике, полный свап, двс+акпп. Это самый легкий вариант, по физическим и временным затратам. Но не мой, смотри ответ выше.
3. Берем акпп, надежный и самое главное без ЭБУ, чтобы была полностью гидравлическая, и стыкуем ее с родным двигателем. Что я могу сказать по этому варианту, это самый сложный вариант в плане физических и временных затрат. Плюс этого пункта, есть ребята на авито которые могут это сделать за 200-250тр, или купить у них свап комплект за 180тр. Но при общении с ним выяснилось, что еще нужно варить кардан, делать подключение селектора, и центровать акпп относительно двигателя, плюс делать траверсу. Я хрен его знает, что за такой свап комплект, но как есть. От их предложения я отказался.

В общем я выбрал последний вариант, но решено было все делать и заказывать без посредников.
Немного погуглив, я нашел ребят в Нижнем Новгороде которые делают переходные плиты на газель, чтобы установить в них другой мотор, но трансмиссию оставить родной. Переговорив с ними, выяснил, что они смогут изготовить мне переходную плиту наоборот. Из моих пожеланий — чтобы стартер остался родной.

После долгого сидения с калькулятором и высчитывания передаточных чисел, под мост волги 2410, и моего размера колес, мой выбор пал на акпп ASIN от дизельного двигателя тойота 2lte. Модель акпп 03-71. В принципе можно брать любую доступную коробку этого семейства. Допустим от вольво будет легче с подключением селектора акпп, а по мануалу у них в самую малость короче передачи. Мой выбор пал на нее тупо из-за того, что она была по сладкой цене в славном городе Томск, 10тр плюс доставка 1600р. Если у вас штатный мост с не штатными колесами, именно резиной, нужно искать что-то с более длинными передачами или забить хрен, ведь теперь не вы будете переключать передачи. Вообще, как оказалось вся эта процедура не имела смысла, так как покурив мануалы, оказалось, что плюс минус у всех акпп, что я рассматривал (ASIN и Mercedes) передаточные числа одинаковые. Другие я не смотрел тупо из-за того, что в интернете не нашел инфы по установке именно в газ 21, пилить кузов не вариант вообще.

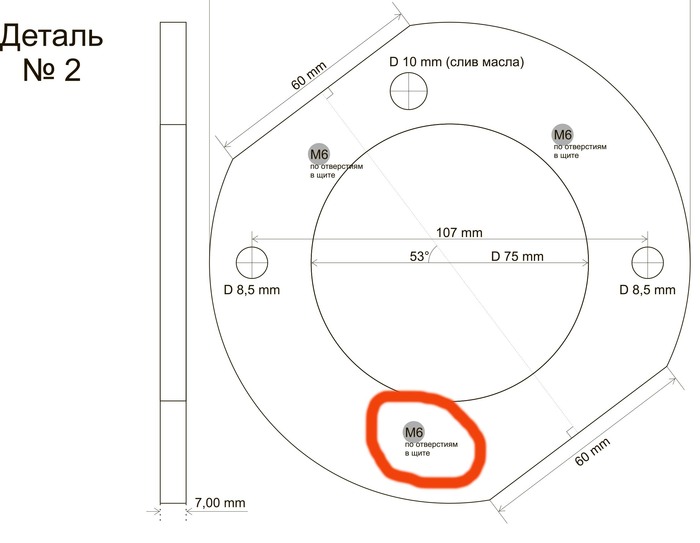

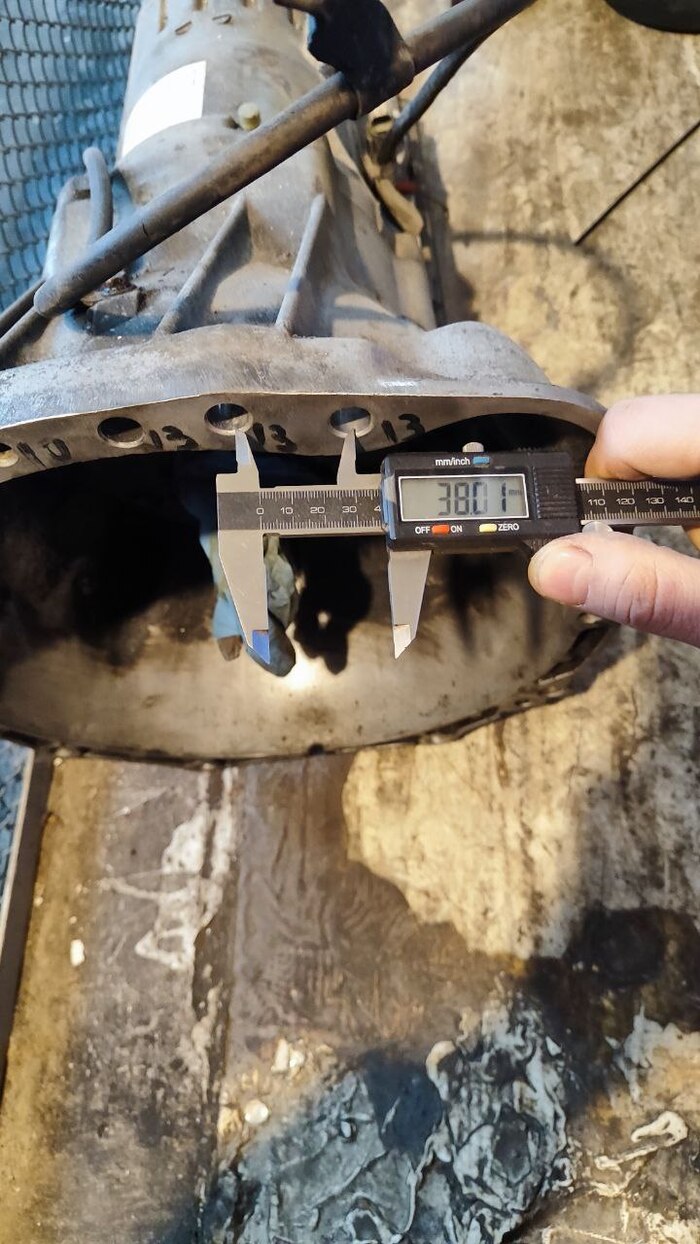

От меня потребовалось замерить разболтовку акпп, диаметры крепежных отверстий, посадочных отверстий под штифты для центровки акпп. На сколько я понял для того чтобы ребята нашли чертеж колокола этой акпп.

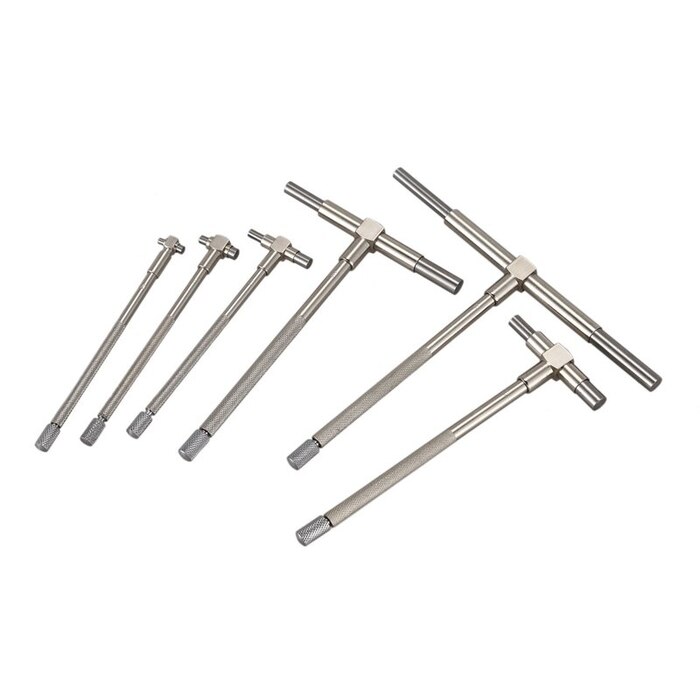

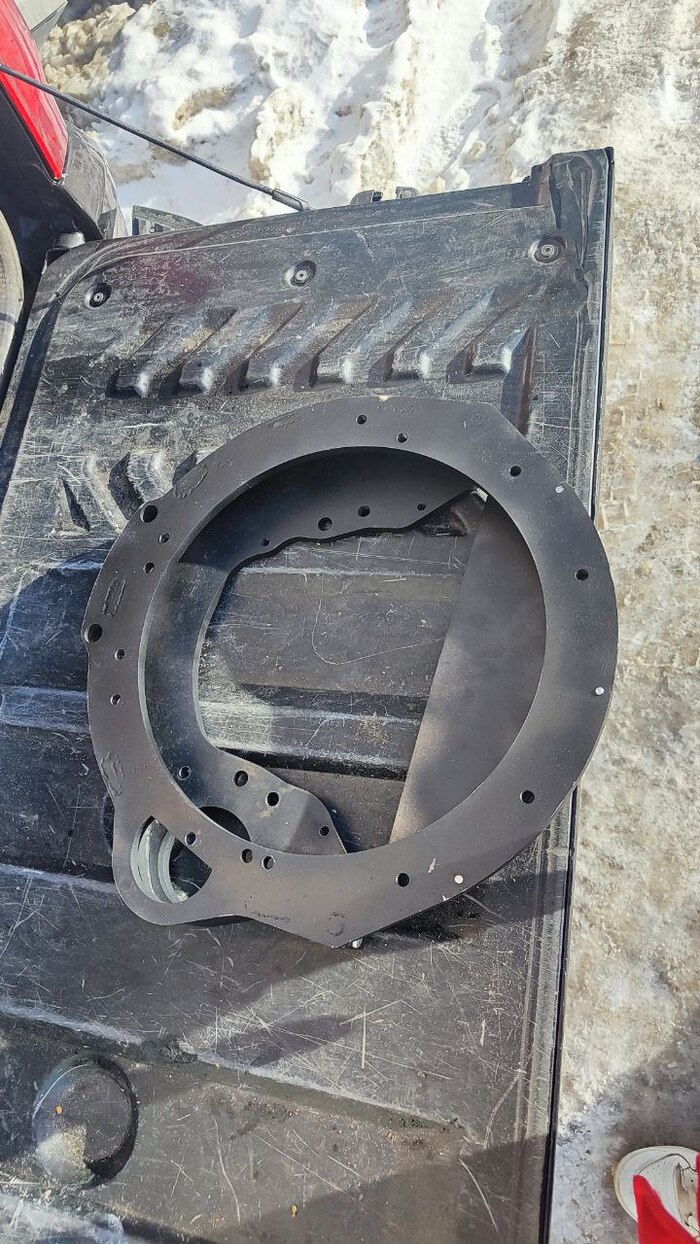

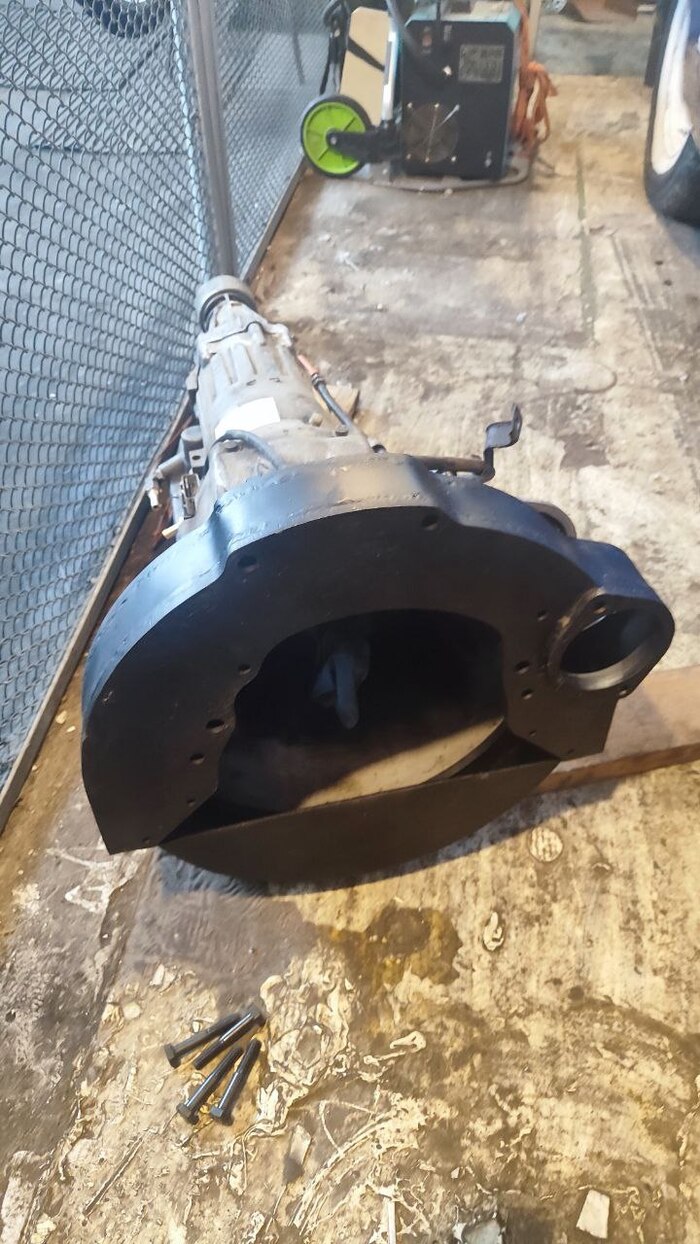

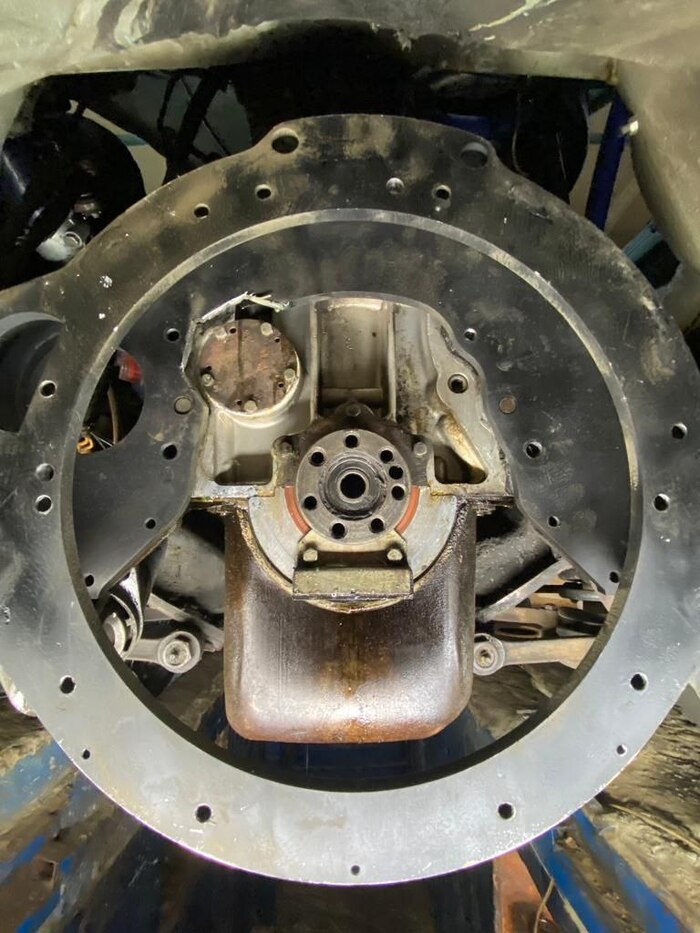

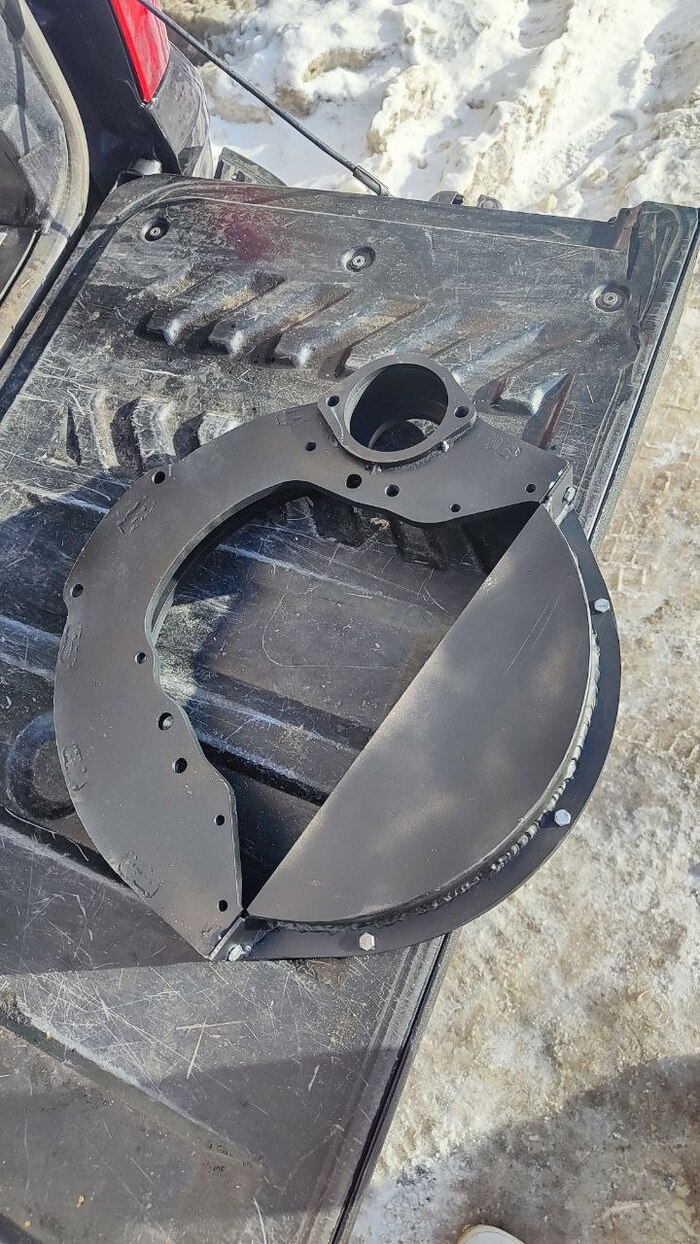

После того как они сделали плиту, отправили ее мне на примерку. Деталь выполнена на лазерном станке и сварена. Сразу промерил параллельность микрометром, она около идеальная. Но пришлось развернуть отверстия под штифты, прогнать резьбы метчиком (очень тугие были), и расточить фланец под стартер.

Теперь дело за малым… (ой как я ошибался) Нужно снять родную кпп, и поставить автоматическую, и очень хорошо замерить расстояние от фланца коленвала до плоскости крепления бублика акпп.

Отправляем размеры и ждем новый маховик.

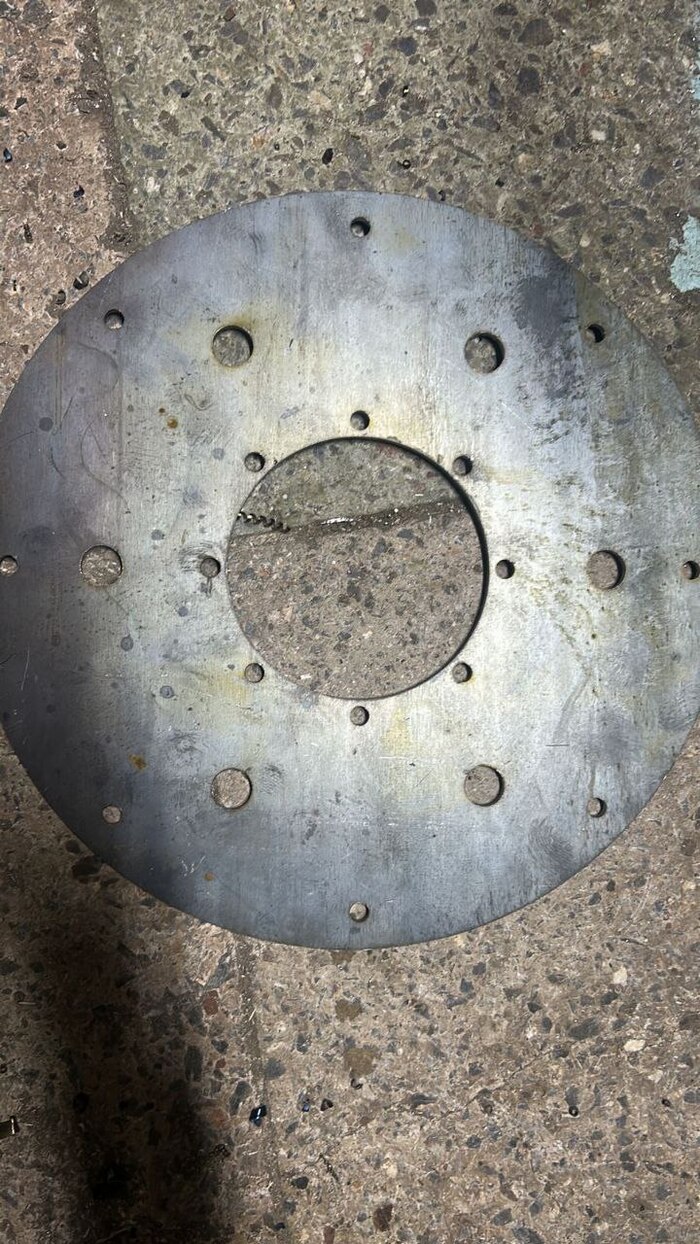

О маховике — он состоит из трех частей: основание, которое крепится к маховику и с обратной стороны, отверстие для центровки бублика, пластина на которую наваривается венец и соответственно, драйв плита, к которой прикручивается бублик.

Пока ждал новый маховик, решил заняться карданом, из Челябинска был выписан целый кардан за 2000р включяя доставку, хотя мне нужна была только шлицевая часть, которая вставляется в акпп, просто в МСК барыги немного гнут ценник в 3-4 раза. В конторе по ремонту карданов был изготовлен новый кардан почти с нуля за 21тр. Родной я резать не стал, потому что он в очень хорошем состоянии, полностью перебран вместе с родной коробкой.
Настало время установки маховика. Возникла большая проблема с крепежом. В общем это отдельная история… В итоге, нашел в Москве контору с авто крепежом (автоболт), там есть почти все и с любой резьбой и классом прочности, кроме болтов крепления бублика, их пришлось найти б/у на разборке. Все ответственно было собрано, налито масло в акпп, долгожданный первый запуск, старт, машина работает 3 секунды и глохнет. Стартер не может провернуть двигатель. С горем пополам я снял акпп, бублик накрутило на первичный вал. Сбивали его кувалдой.
Это фиаско братан!
Продолжение во второй части.

Всем привет! Нашел фото материал трехлетней давности, решил опубликовать на пикабу, чтобы немного разбавить ленту авторским контентом.

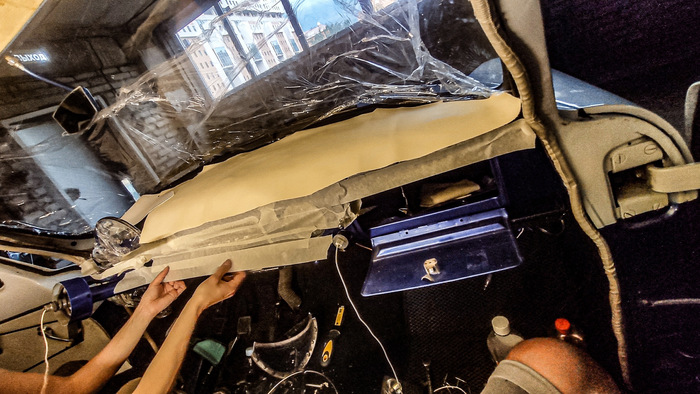

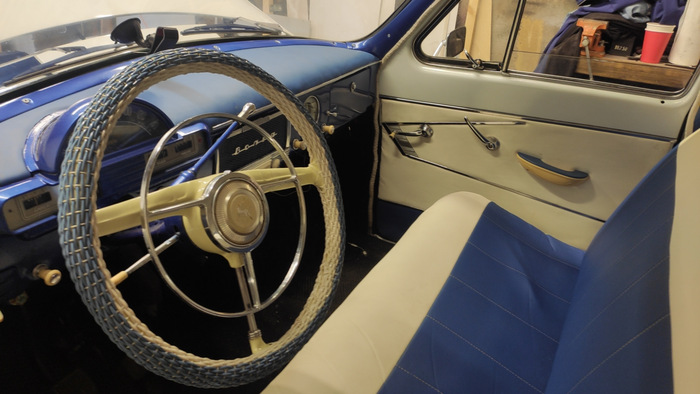

Как-то я приобрел около 8 квм шпона американского ореха, по хорошей цене. Просто так, чтобы был в запасе. Спустя какое-то время я вез изделие из этого шпона на пассажирском сидении, и понял что взгляду очень приятно сочетание цвета этого дерева с обшивкой. Так как у меня слабость к деревянным элементам в салоне, хоть в современном автомобильном дизайне это не очень модно, было принято решение все штатные псевдо-деревянные элементы в салоне обклеить этим шпоном.

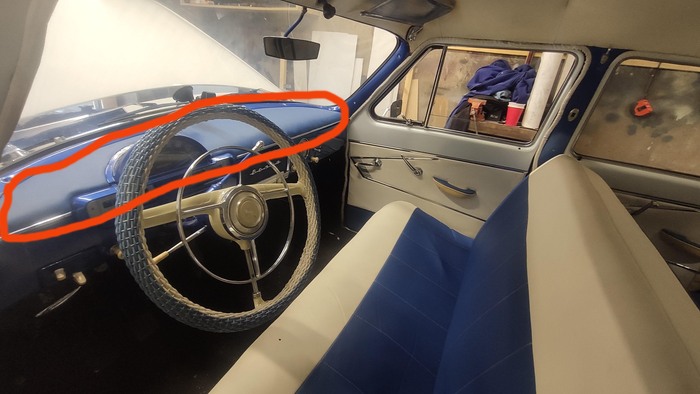

Фото выше. Так выглядят штатные вставки в салоне. Это типа аквапринт на пластике.


Все начинается с обдумывания и понимания предстоящих действий. Первое что выясняется, это полукруглые фаски по периметру декоративных элементов, на которые практически не возможно натянуть шпон, тем более, тот что я собрался использовать, т.к. толщина у него 0.7мм, это можно сделать, исключительно с помощью специальных размягчителей. Их я использовать не хотел, т.к. удлиняет тех процесс, и могут быть проблемы с цветом, возможно появление пятен. Вообще технология еще не опробована. Делаем вывод что нам предстоит или шпатлевать или сошлифовывать до образования острого угла. Панели в некоторых местах стоят "заподлицо" с торпедо, в связи с этим выбираю последний вариант, он нам позволит сохранить штатную толщину элементов по краям, благо пластик толстый, хватает с огромным запасом.

После подготовительных работ приступаем к оклейке, Использую контактный клей Клейберит, тут все просто намазюкали на шпон и намазюкали на декоративный элемент ждем 15-20 минут. После этого надо точно спозиционировать склееваваемые поверхности и прикатать шпон сосновым брусочком. Важно, у вас одна попытка, в случае ошибки, шпон целым вы оторвать не сможете.

Далее у нас идет обрезка лишнего, производится она за несколько проходов, легким нажатием, с хорошим канцелярским ножом. Все шлифуем и делаем микрофаски. Я шлифовал 120 до 600 наждачкой.

После того как клей высохнет,идет процесс покраски лаком. Т.к. я не очень люблю глянец на дереве, был выбран лак сатин американской фирмы "шервин вильямс", но тут на вкус и цвет, как говорится... Тут самое важное хорошенько залить торцы шпона и пластика чтобы это все стало одним целым. И не забыть очень хорошо продуть компрессором все поры, иначе будет не настолько яркий и гладкий рисунок.

После высыхания лака я прошелся 1000-ой наждачкой, чтобы сбить поднявшиеся волокна, и протер обезжркой чтобы убрать белесость. Части которые были запаяны, я склеил спермопистолетом, заодно проклеил (по капельке клея) защелки панели "воздухоподводов", они противно скрипят. На результат смотрите на фото.

Как-то так... Всем удачи. До скорых встреч.
