Я мастер бережливый, домовитый, и по этому даже самые незначительные обрезки идут у меня на какие-нибудь поделки. От производства знаков осталось масса материала, который я пустил на небольшие кругляшки D120мм и на них делаю гравировку монет, как настоящих, так и вымышленных. Такие вот сделал сегодня:

В преддверии шаббата сделал такую пародийную монетку. "Орёл", в прочем, срисовал с оригинального шекеля 1994-2017 годов выпуска.

Есть ещё 1 рубль 2014 года в варианте с графическим знаком рубля который немного приуныл

Орёл впрочем обычный, если не считать того, что на монетах с 1992 по 2016 размещался не российский герб, а герб временного правительства 1917 года. Только в 2016 году ЦБ РФ опомнился и начал ставить на монетах герб Российской федерации [конец исторической справки]

Чтобы не оскорбить ни чьих чувств, есть и обычней вариант, не приунывший.

И лично для себя сделал 1 копейку 1982 года выпуска, потому что я этого года. Тут обошлось без приколов.

"Орёл" тоже нормальный с гербом СССР

Монетки перерисовываю с фотографий реальных монет. Чтоб никто не подумал что это просто картинки, а не физические объекты, вот демонстрация

Ну а прямое предназначение костеров, это чтобы на них ставить кружку.

Я хоть очень жадный, что та жаба что на шекеле, но если кому-то нужны эскизы, то вот они.

Спасибо за внимание. Пойду ещё что-нибудь выжгу.

За крупными проектами зачастую идут маленькие, а то и просто обновление старых.

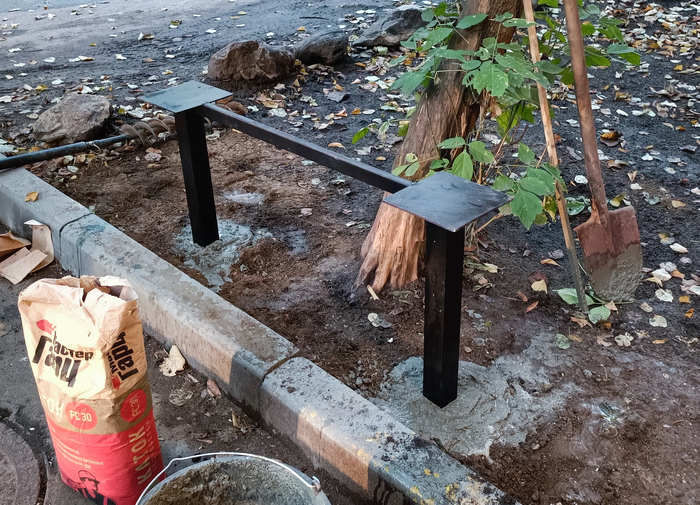

Когда 4 года назад я установил у своего подъезда скамейку (рекомендуется к ознакомлению) и рассказал об этом тут, во первых мне напихали в панамку, а во вторых выдали ачивку за лучший пост месяца в рукодельниках. Хочется добавки)

Время идёт, а оно, как известно, не щадит никого, и скамейка моя стала выглядеть некрасиво:

Сосна материал для улицы так себе. Лак кое-где послезал, появились царапины, в которые попадала вода, и дерево начало чернеть, н ов целом для четырёх лет под открытым небом - достойно, учитывая что я ничего с ней за это время не делал.

Коль скоро я теперь всё леплю из HPL и кормушки и знаки, то было принято решение обновить скамейки этим материалом.

За основу был взят кусок 1600х300мм толщиной в 24мм. Весит этот оковалок 17+ кило. Фото нетронутого куска, я по старой доброй традиции сделать забыл, но вот он уже лежит в моём лазерном станке на вандализации:

В этот раз я решил "забить" всё площадь скамьи более плотно в стиле хэндпоук-тату. На мой взгляд так выглядит лучше. Гравировка всей поверхности заняла часов 12, потратил на это всё воскресенье.

И вот мы уже в душе, для смытия нагара после гравировки:

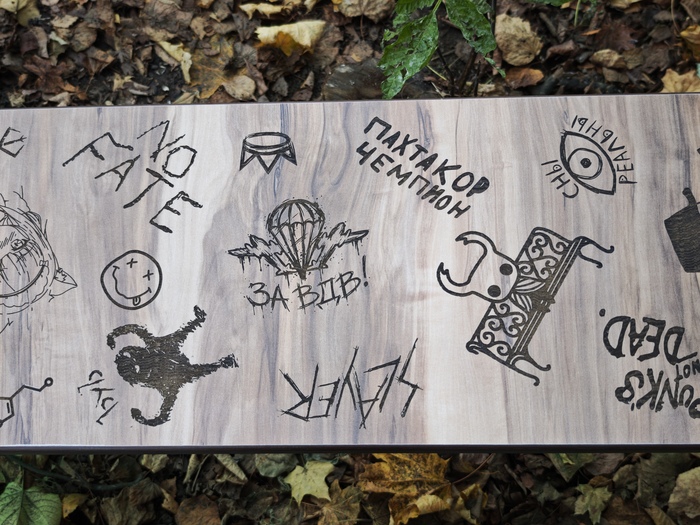

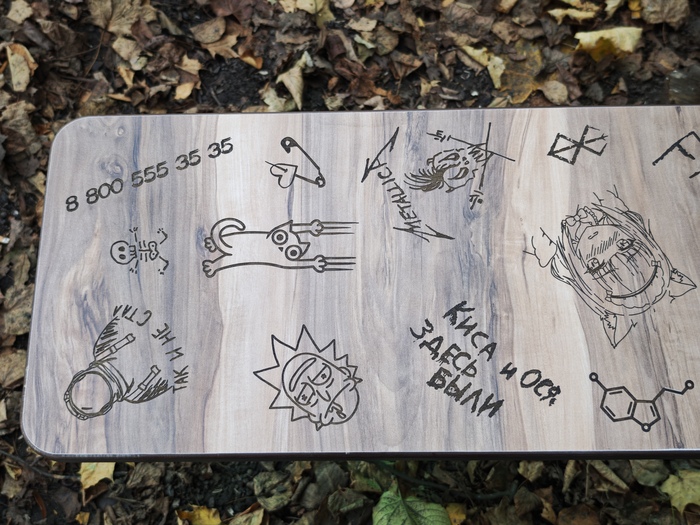

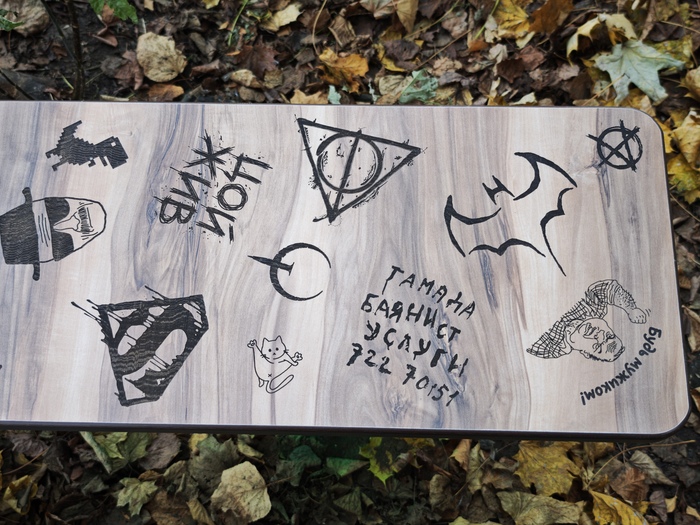

Некоторые рисунки перекочевали со старой скамьи, некоторые исчезли, появились новые.

После водных процедур отнёс заготовку в мастерскую и снял радиусной фрезой R6 фаску с торцов. После этого вышлифовал все торцы эксцентриковой шлифовальной машинкой в плоть до 1000 грит. HPL шлифуется изумительно и на ощупь после такой шлифовки как галька с морского берега.

Основа за 4 года сильно не пострадала. Чутка облупилась краска и пошёл лёгкий налёт ржавчины.

Я взял шуруповёрт и металлической круглой щёткой - убрал всю грязь, облупившуюся краску и ржавчину, потом вытер всё 647 растворителем и задул из баллона зелёной акриловой красной (другой под рукой не было). После того как краска подсохла, незамедлительно примастырил новое полотно скамьи на санитарный болты M6 25мм.

И вот они мы, чистые свежие завандаленные.

Учитывая характеристики материала, надеюсь ближайшие лет 10 придётся только протирать иногда от грязи, ну и на основе иногда красочку обновлять.

В прошлый раз мне писали что скамейка у подъезда не нужна, что на ней будут тусить маргиналы, что её снесут через неделю, что меня за её установку накажут, что её закрасят дворники в серый цвет и т. д. и т. п.

Ничего из вышеперечисленного, конечно же не случилось. Скамейкой пользуются по назначению несколько пожилых людей с нашего подъезда. Отдыхают после спуске с этажей и набирают силы перед подъёмом наверх. За скамейку меня они благодарили. Сам я иногда сижу на скамейке с мороженкой после работы. Иногда на ней люди ждут такси. В общем вполне себе штатное применение. Пару лет назад был случай, когда человеку стало плохо, сахар упал и давление понизилось критически, так мы с другим прохожим на этой скамейке его размещали, первую помощь оказывали и скорую ждали. Так что изделие это полезное, а не вредное.

Почему не оставил поверхность чистой? Потому что думаю что так красивее.

Почему нет спинки? Чтоб с ногами не залезали.

Почему нет слова из трёх букв и прочей похабщины? Чтоб жалоб на скамейку не было

С обратной стороны надписей делать не стол. В прошлый раз их так никто и не нашёл(

Лого Пикабу нет, моё упущение, а может и нет.

Спасибо за внимание.

Всем привет! Сегодня хочу поведать вам, как собственными силами благоустроил целую улицу в родном городе.

Вот так сейчас начинается улица Парковая в городе Щёлково (Московская область) - а именно с Манула, а впереди ещё 101 портрет других животных. Но обо всём по порядку.

Начиналось всё ещё прошлой зимой. Я долго был на больничном после серии операций на глазах и, чтобы не помереть от скуки, начал рисовать портреты животных в любимом формате костеров (подставок под кружки). За пару месяцев наваял их около 150 штук.

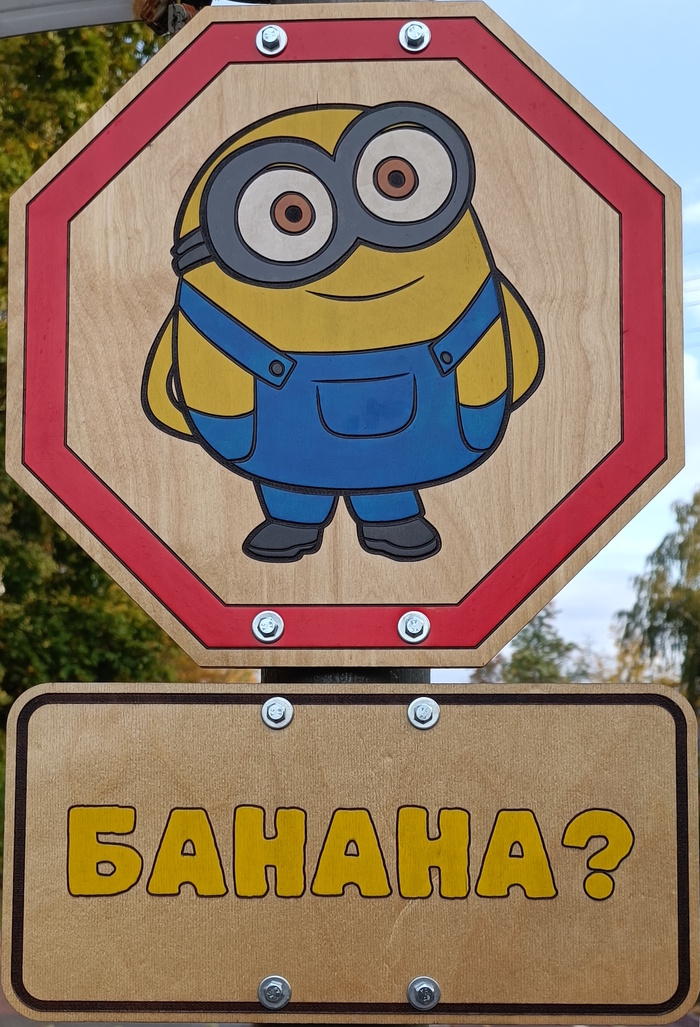

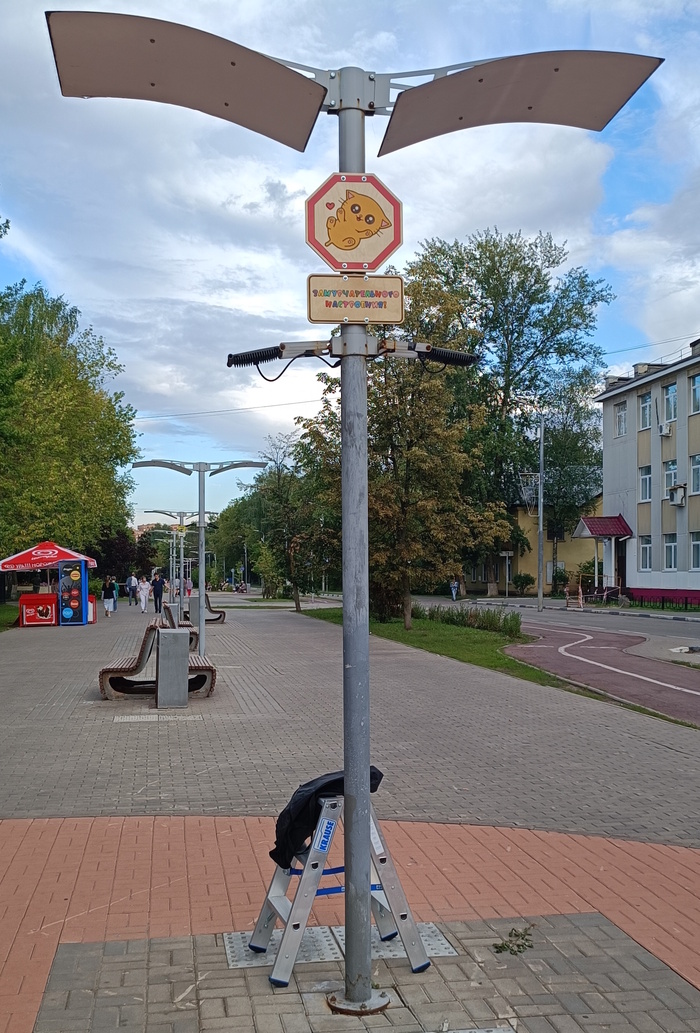

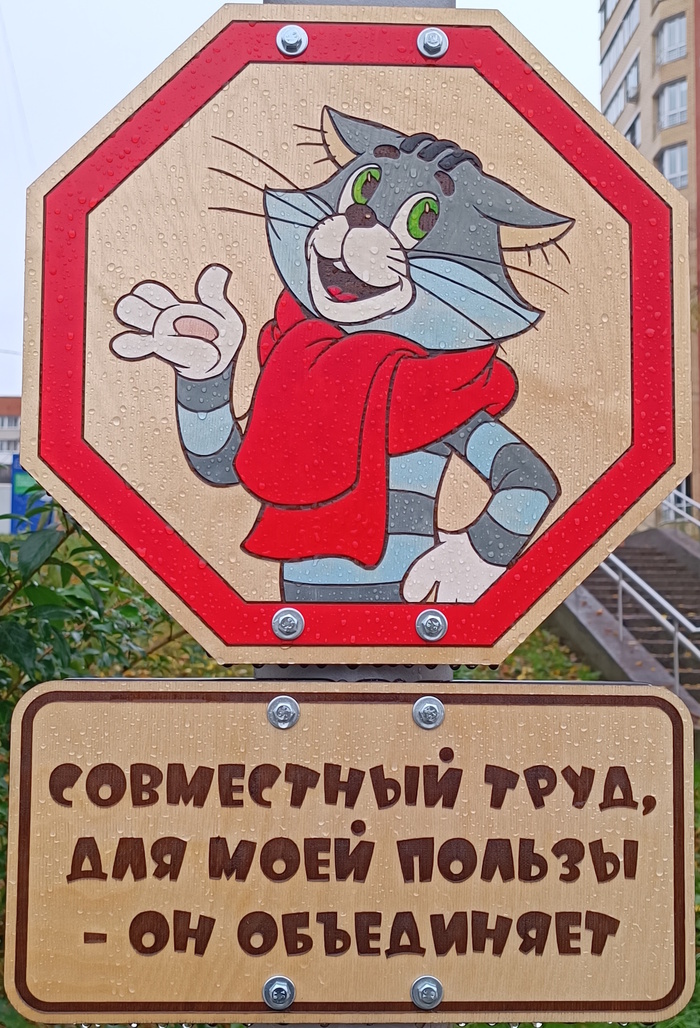

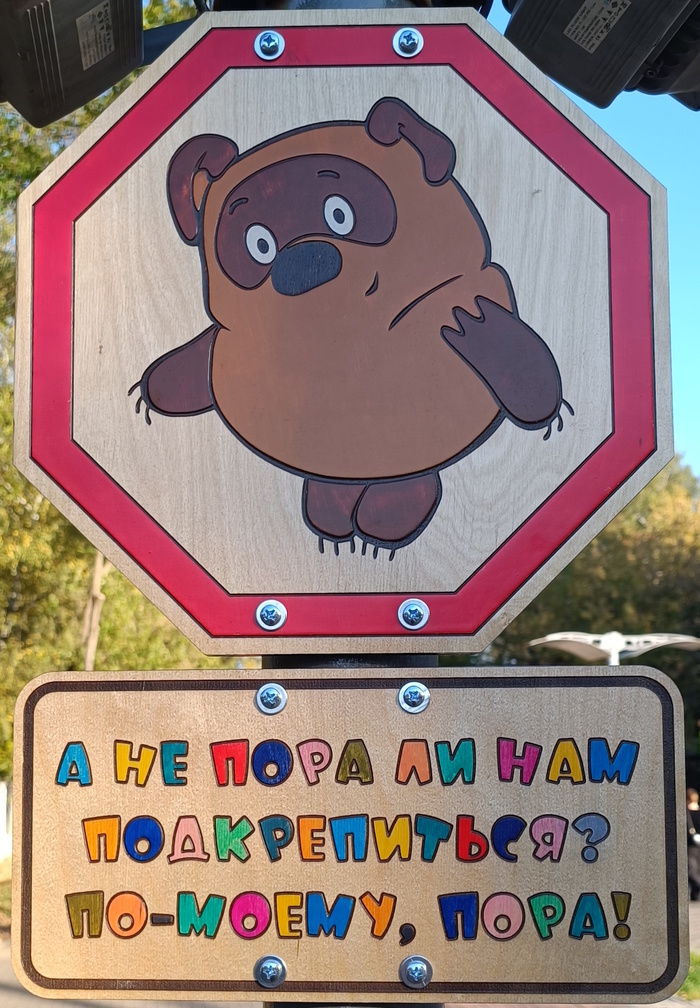

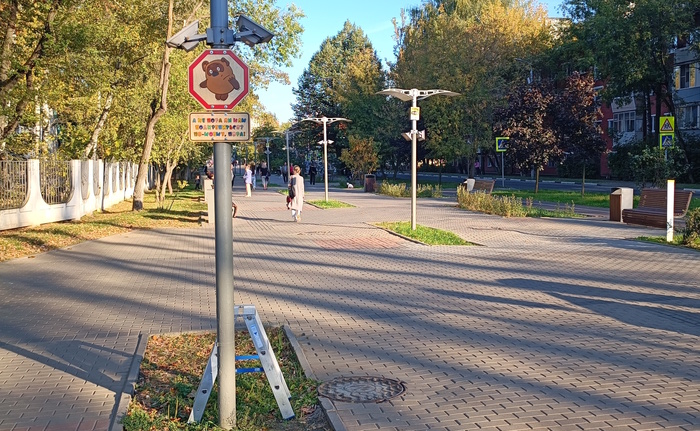

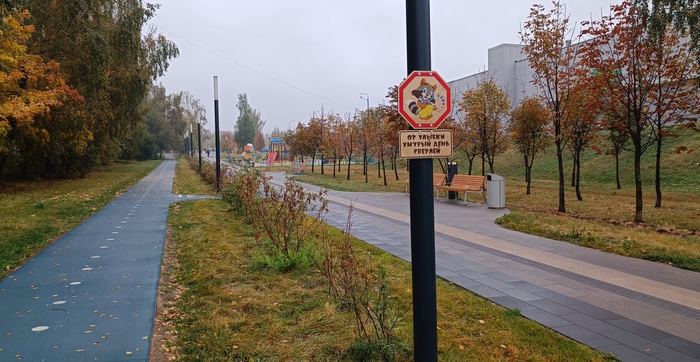

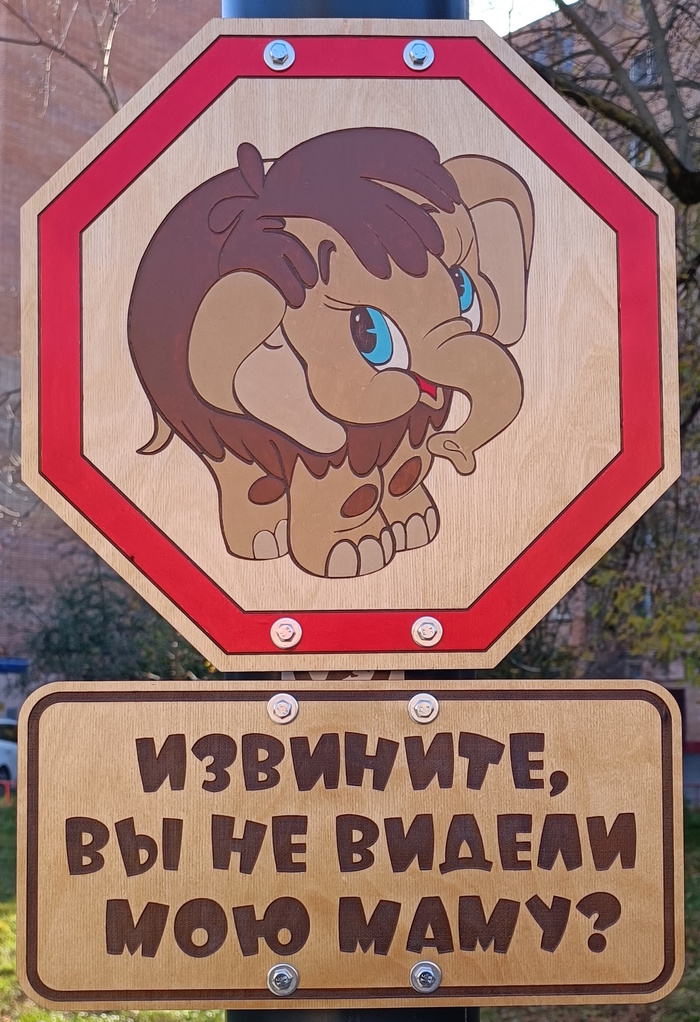

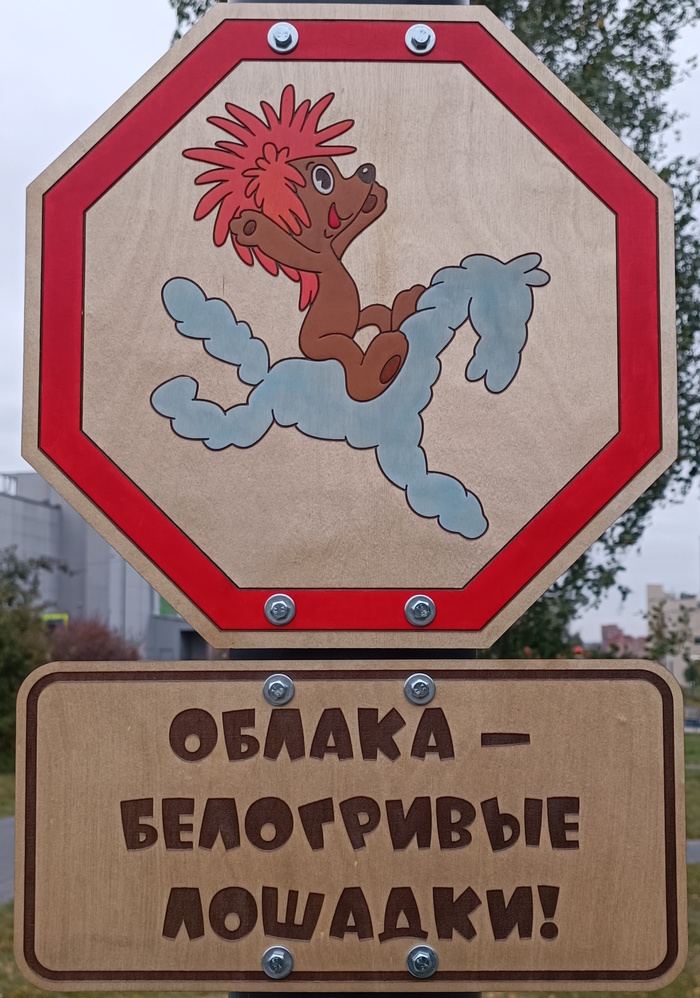

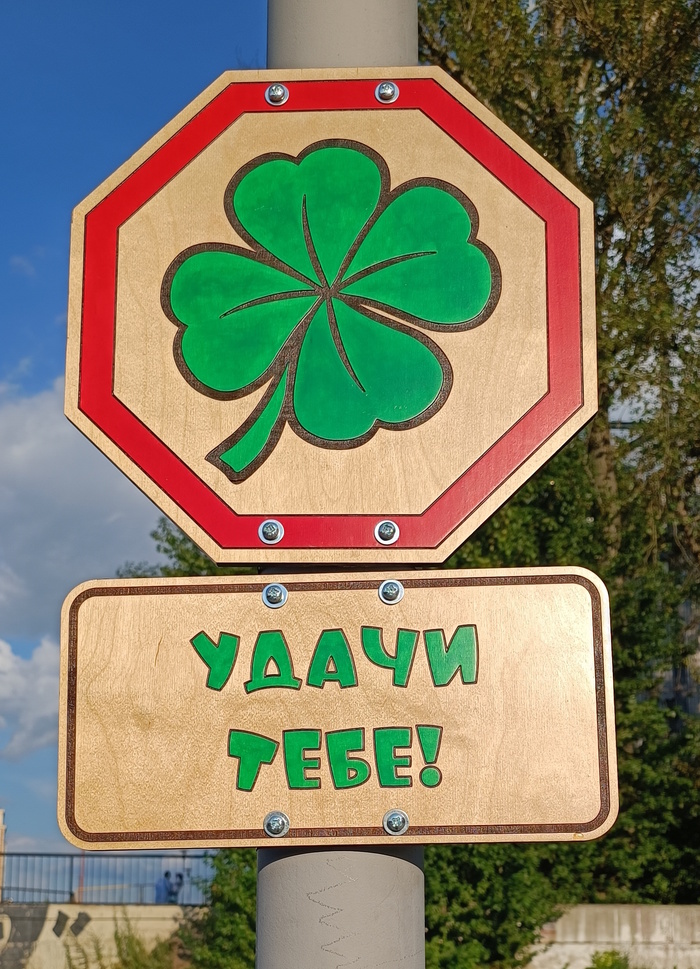

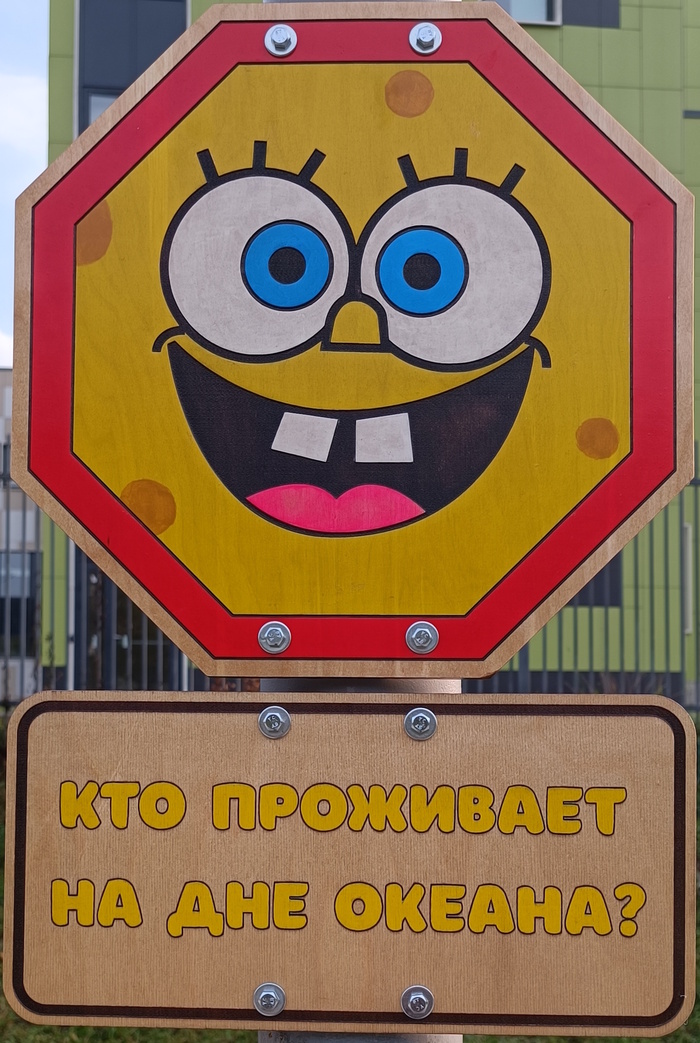

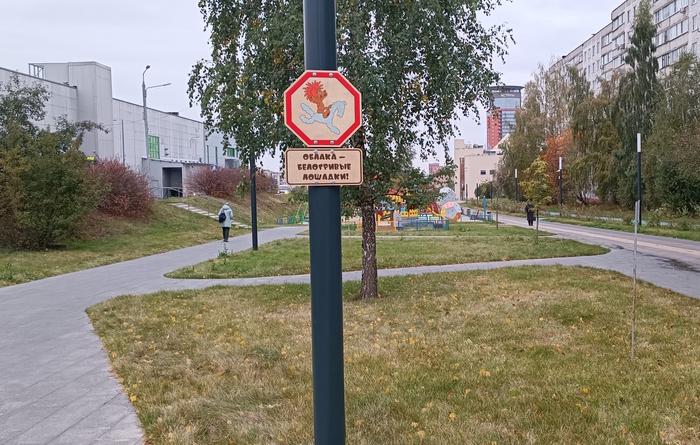

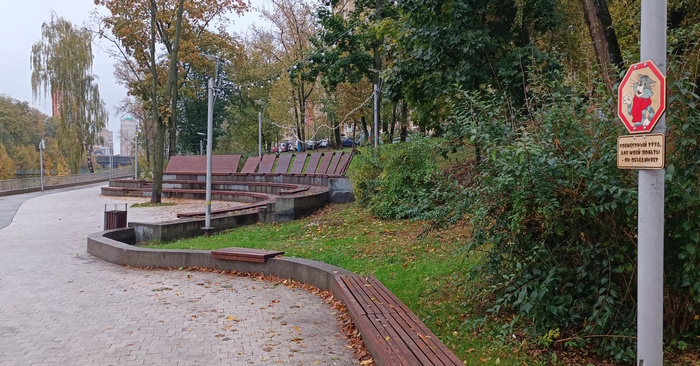

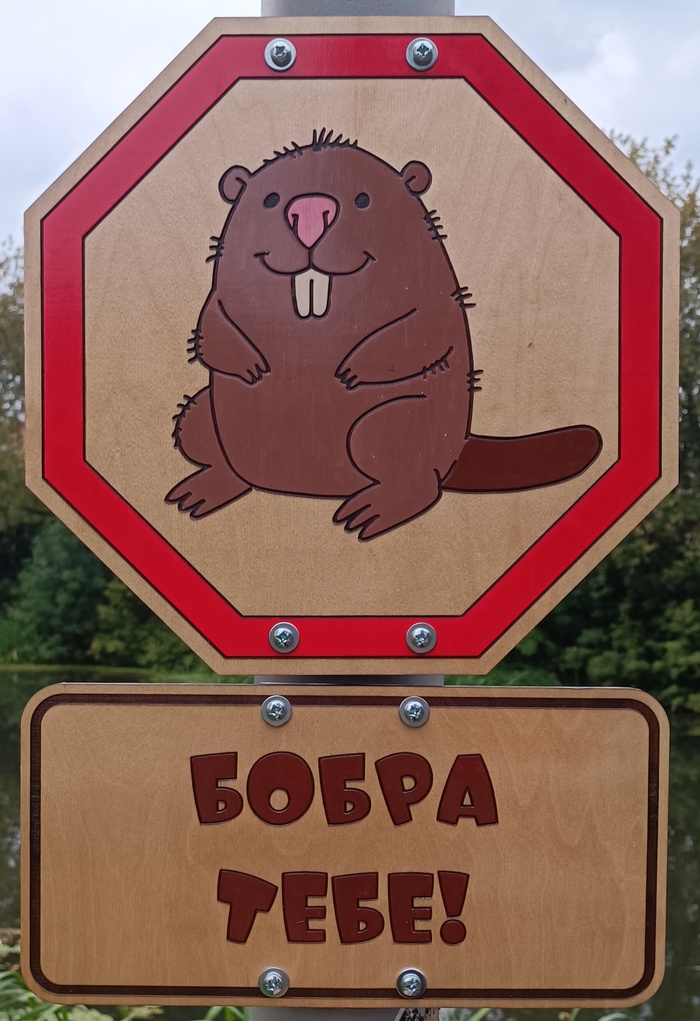

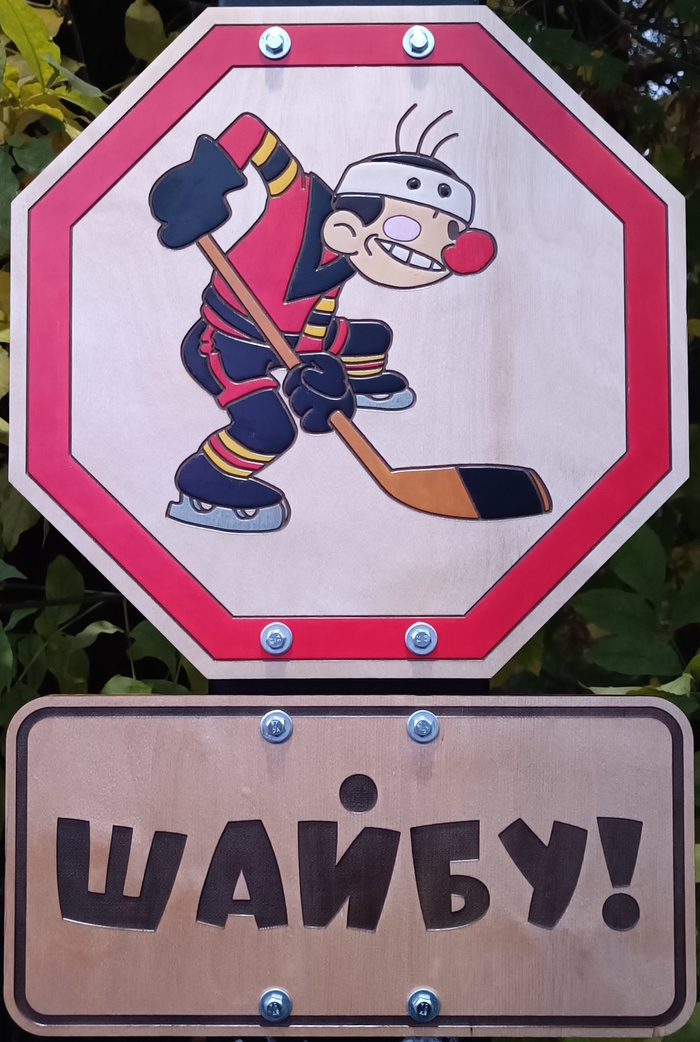

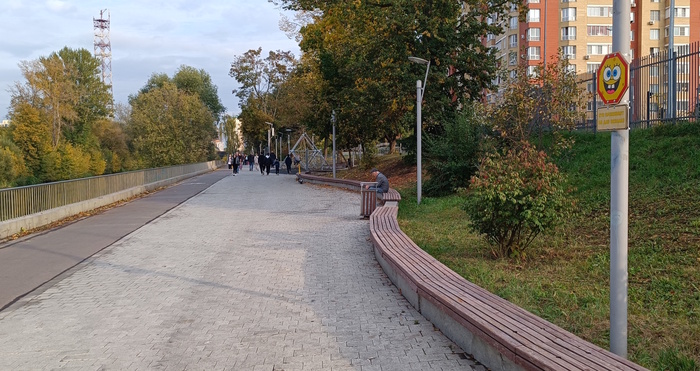

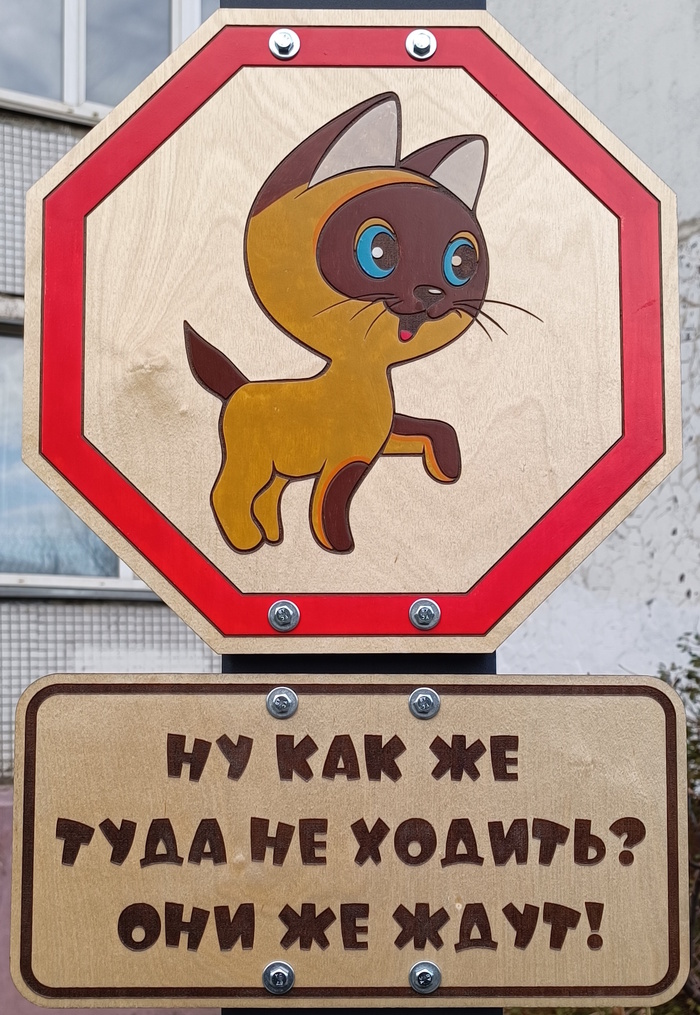

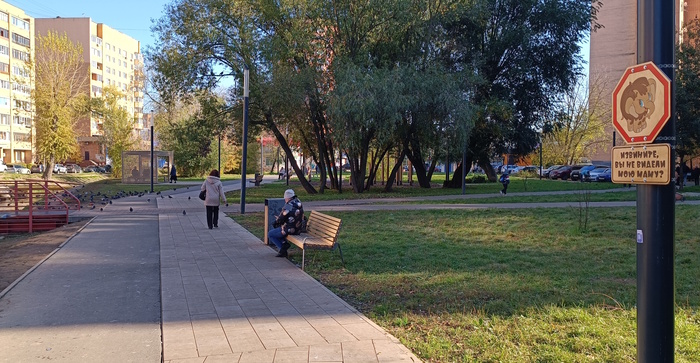

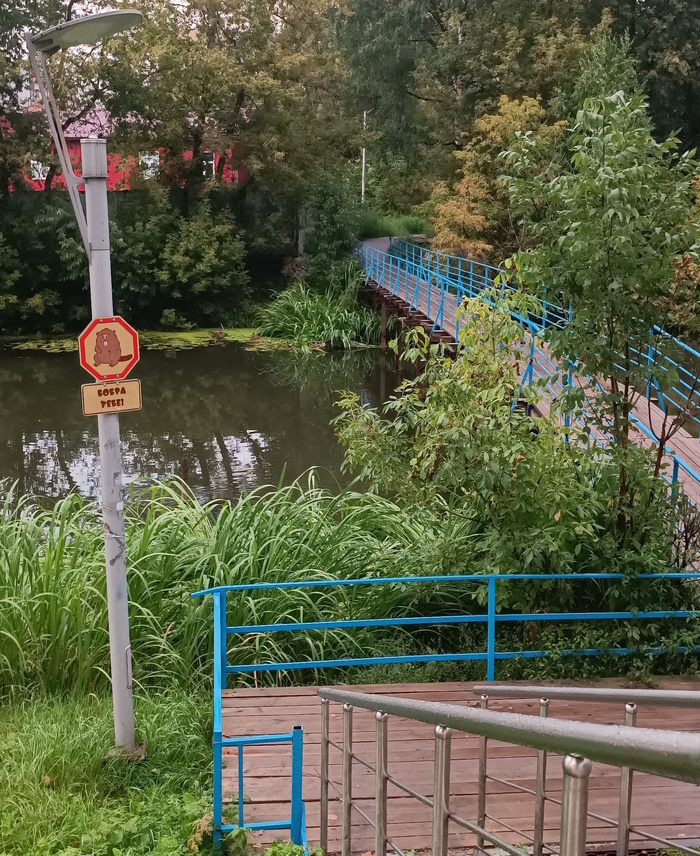

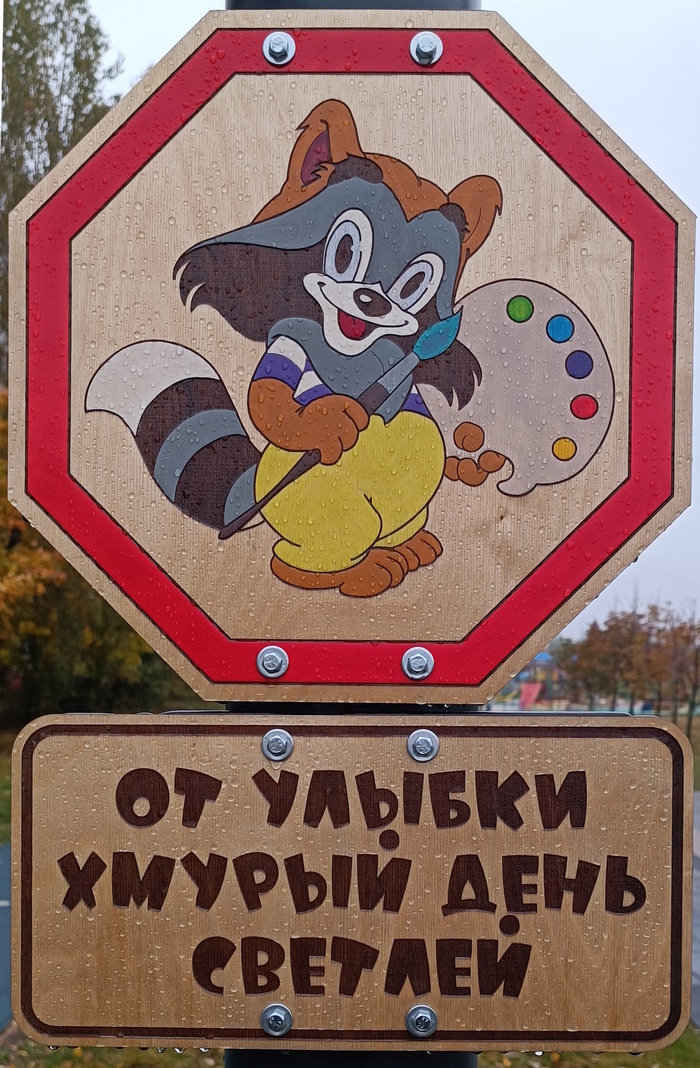

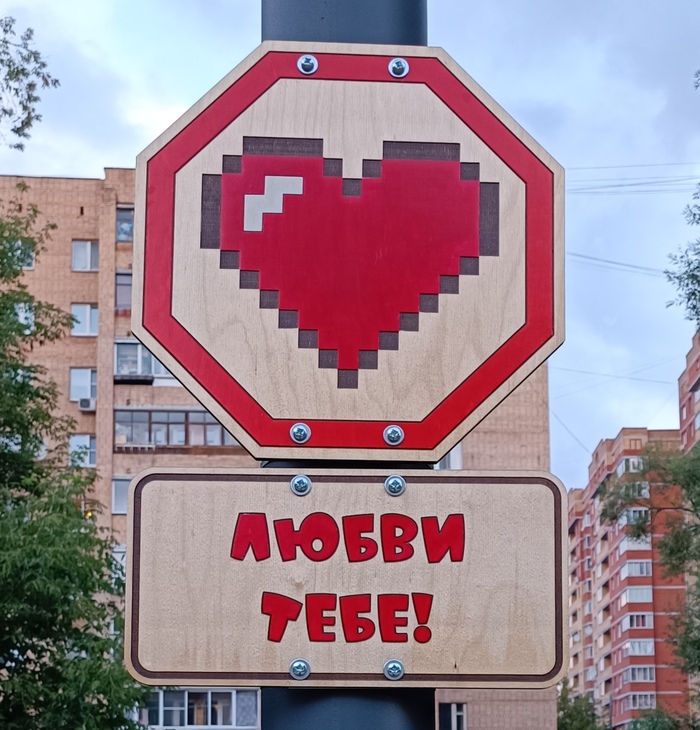

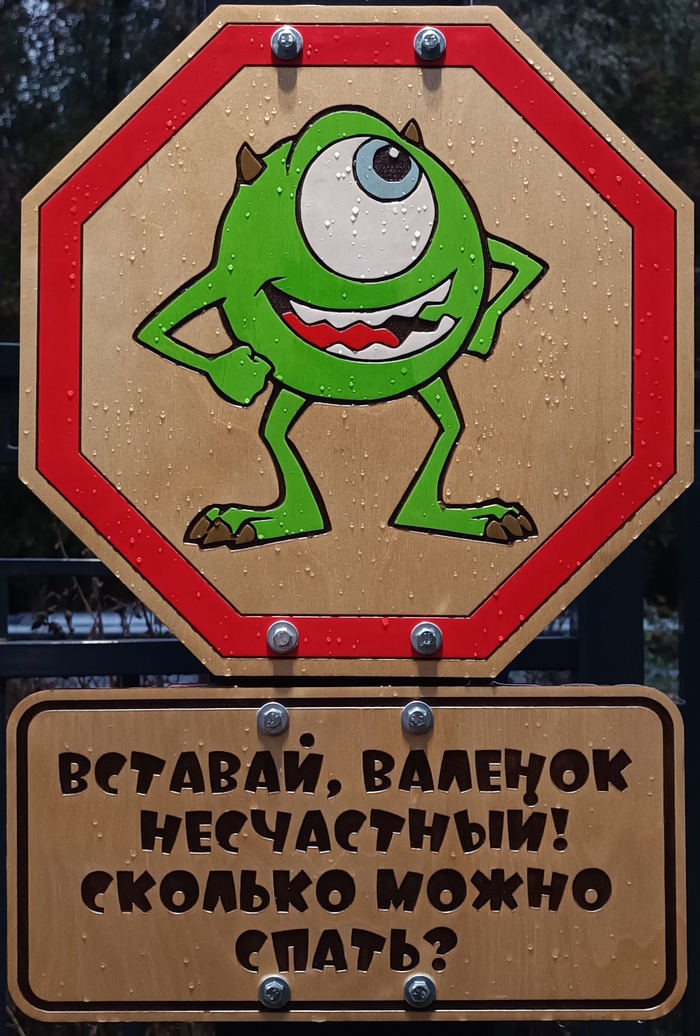

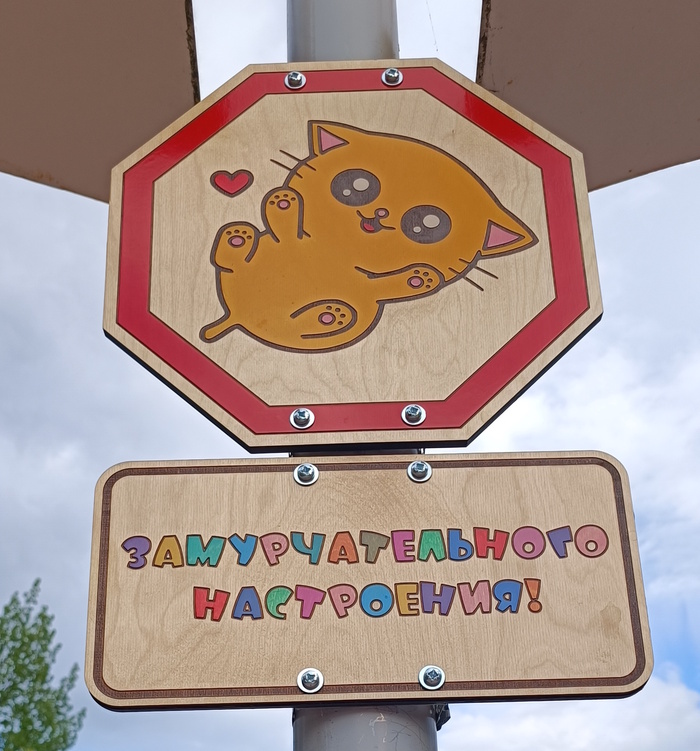

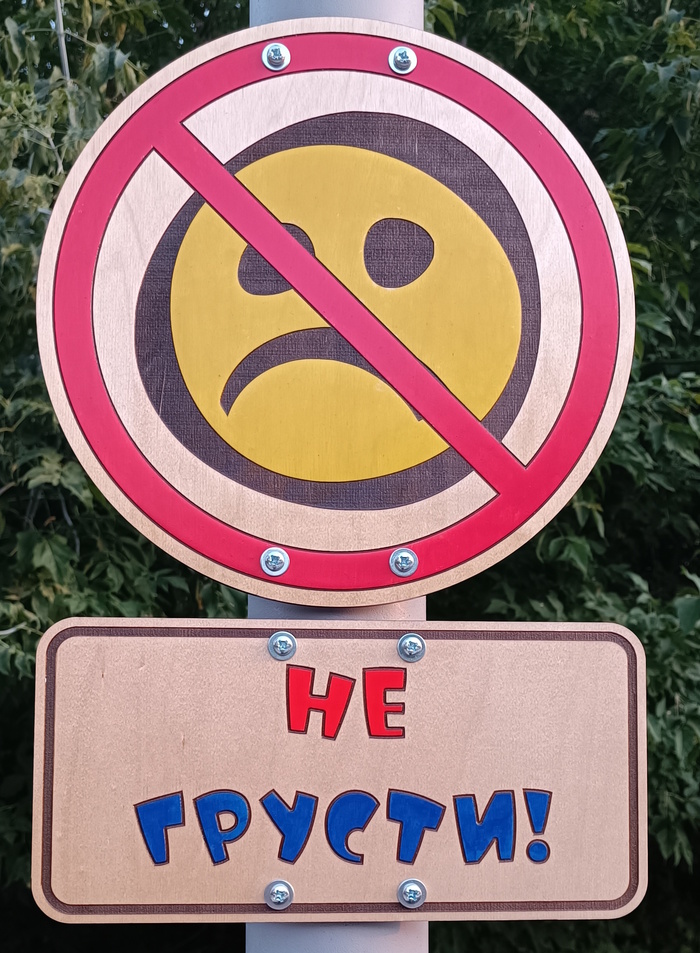

Одновременно с этим на нашей центральной прогулочной улице затеяли замену опор освещения и снесли старые столбы вместе с установленными на них моими же знаками по мотивам мультфильмов. Те знаки провисели три года, были сделаны из обычной фанеры и уже изрядно потеряли товарный вид - так что их было не особо жаль. Да и было их всего 6 штук. А вот новенькие аккуратные опоры прямо манили к себе. Но что и как на них разместить, я тогда ещё не понимал: возвращаться к фанере не хотелось, опыт показал, что долго на улице она не живёт.

И тут случилось третье совпадение. Друг притащил мне обрезок незнакомого материала и предложил попробовать пустить его под лазер. Я отгравировал, и результат меня поразил качеством и детализацией. Материалом оказался компакт-ламинат (HPL) толщиной 6 мм - монолит, которому любые погодные катаклизмы вообще до лампочки.

Все звёзды сошлись: портреты зверей есть, новые опоры стоят, материал найден. Пора делать! А если делать - то по большому. Опор освещения на улице ровно 51 штука. На каждую можно смонтировать по два знака "спина к спине". Значит, быть 102 знакам!

В общем, взял я отпуск на три недели, и понеслась…

Первым делом - логистика. На своей легковой машине возил заранее напиленные листы материала к другу в мастерскую на фрезерный станок с ЧПУ. Каждая заготовка под один будущий знак.

Вооот такая пачка заготовок накопилась

Другу, понятное дело, резать за меня такую кучу заготовок не улыбалось. Поэтому он по-быстрому обучил меня премудростям своего станка (благо опыт работы с ЧПУ у меня уже был) и оставил наедине с фрезером, где я несколько дней выпиливал контуры под гравировку. Друга, кстати, зовут Джон Дуган - личность легендарная. Иногда делаем с ним совместные проекты.

Пустышки после фрезера

Следующий этап - гравировка. Это уже дома, на собственном лазере и собственных мощностях. Гравировка одного знака занимала от 6 до 7 часов чистого машинного времени. После станка каждый знак отправлялся в ванную: я отмывал его под душем с жёсткой щёткой и средством для посуды, чтобы смыть копоть, убрать нагар и обнажить чистую фактуру HPL.

Параллельно с лазером круглосуточно молотил 3D принтер - я печатал крепления на столбы. Главным условием монтажа на новые опоры было: "Ни в коем случае не поцарапать краску на столбах". Да не вопрос. Замерил конусность опор, смоделировал в AutoCAD адаптивные проставки-подковы и отправил на печать из ударопрочного и стойкого к ультрафиолету PETG пластика. Печаталось всё это тоже небыстро: партия из 6 подков занимала около 14 часов. А на одну опору (на пару знаков) требуется 4 такие подковы.

После лазера знакам требовалось ещё три стадии ручной обработки:

1. Снятие фаски. После фрезера кромка монолитного HPL острая как бритва - можно порезаться буквально до кости. Фаску снимал кромочным фрезером с радиусной фрезой R1.2 мм по всему периметру с двух сторон.

2. Роспись глаз. Чтобы животные смотрели живо, радужку каждого глаза подкрашивал в близкий к природному цвет художественными акриловыми маркерами.

3. Линзы. Поверх окрашенного глаза формировал каплю-линзу из прозрачной УФ-смолы и полимеризовал её ультрафиолетовой лампой. Появился потрясающий глубокий блик.

Партия готовых знаков перед монтажом

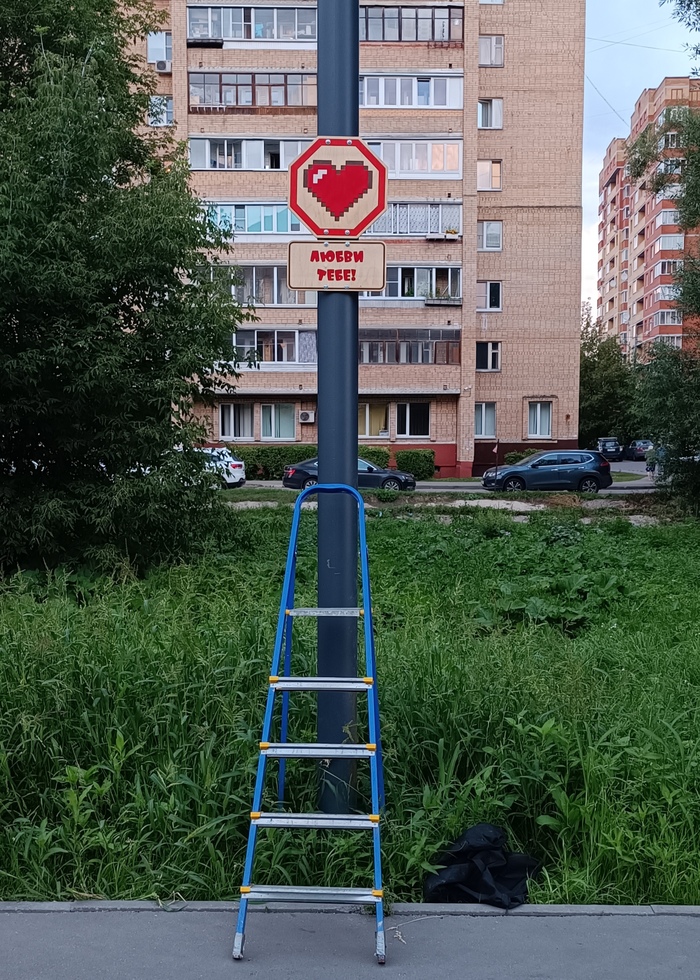

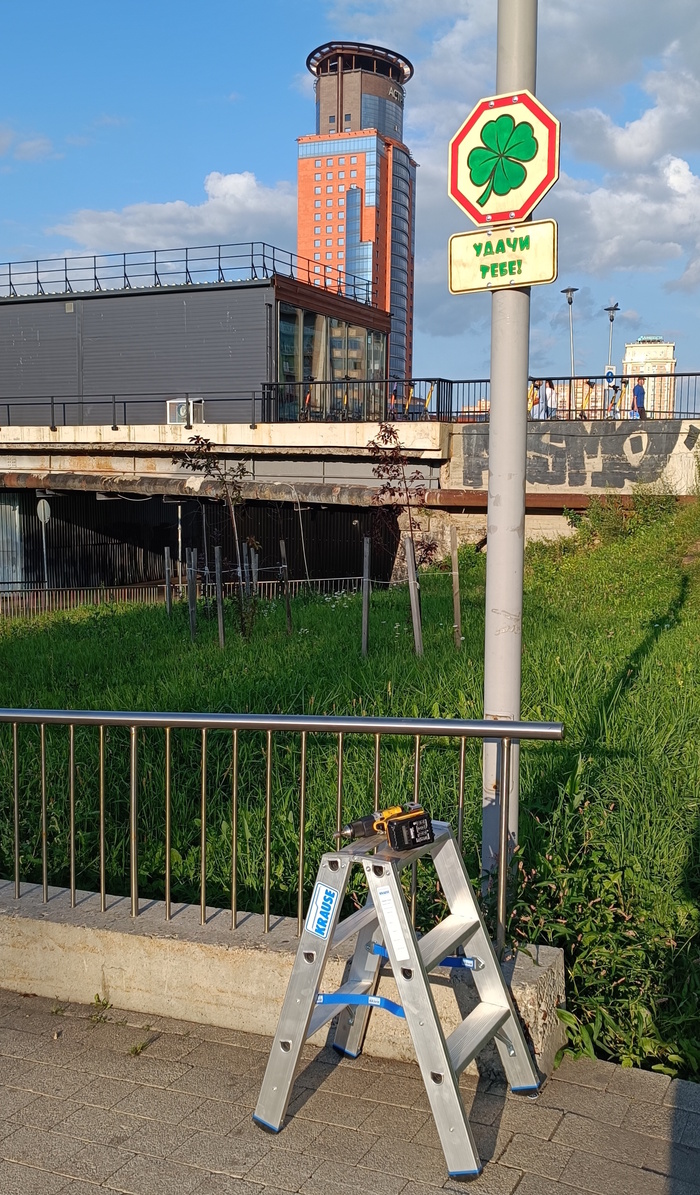

Дальше - самое интересное. Загружал в авто стремянку, монтажный пояс, инструменты, ящики с метизами, сами знаки и выдвигался на точку. Живу я относительно недалеко, но один готовый знак весит больше полутора килограммов, а за один заход я вешал от 10 до 20 штук - на своём горбу пешком не натаскаешься.

Монтажный узел на столбе

Пирог крепления на каждой шпильке выглядит так (слева направо):

Колпачковая гайка, шайба, пластиковая шайба, знак из HPL, две монтажные подковы из PETG, обнимающие столб, второй знак, пластиковая шайба, шайба, колпачковая гайка.

Внутри проходит сквозная шпилька М6 из нержавеющей стали.

Я снял два обзорных видео проходок по улице: сначала от Дома культуры до центральной площади, а затем в обратную сторону - чтобы как у хоббитов, "туда и обратно". Видео ускорил, иначе прогулка в реальном времени заняла бы по 15 минут в каждый конец.

Проходка "Туда"

Проходка "Обратно"

А для тех, кто не любит смотреть ролики со смартфона или хочет в деталях рассмотреть графику шерсти и перьев - выкладываю всю коллекцию фотографиями, по порядку от площади к ДК:

На создание всей галереи я потратил около двух месяцев, что считаю очень быстрым, для одного человека :

~33 м² фасадного монолитного HPL-пластика (под 300 кг чистого веса)

14 катушек пластика PETG (по 1 кг)

41 метровая шпилька М6 (распилена на 204 штанги)

По 408 штук колпачковых гаек, шайб двух типов

~26 машино-часов фрезеровки ЧПУ

~670 машино-часов лазерной гравировки

~410 машино-часов 3D-печати

И более 150 человеко-часов ручного труда (распиловка, фаски, отмывка, роспись глаз, заливка смолой и высотный монтаж со стремянки).

А на прошлой неделе местное телевидение сняло про мою работу репортаж.

Вот такая получилась галерея под открытым небом. Самое главное что жителям, как я вижу, нравится. Многие ходят разглядывают, читают, фотографируются. Детям очень нравится, но и более взрослые люди тоже смотрят с интересом. Пока делал монтажи, кто-то просто проходя мимо благодарил, некоторые даже подходили дать краба)

Пока отдыхаю от этой работы и думаю что сделать следующим.

Всем спасибо за просмотр и удачи.

P.S (ответы на популярные вопросы):
Делалось всё на свои личные деньги и в своё свободное время.

Общая стоимость всего проекта учитывая все машино-часы и человеко-часы, а так же стоимость материалов составляет 1 200 000 - 1 400 000

Согласование с администрацией есть.

Всё что я делал в рамках проекта это моё хобби. Моя основная специальность вообще лежит в другой плоскости (не повар))

Я не блогер и не инфлюенсер.

Мой лазер не может резать HPL даже толщиной в 4мм, не говоря уже о 6мм и толще, по этому нужен был именно фрезер. Станок Atomstack A70 Max. Модель фрезера не знаю.

Программы которые использовал я: AutoCAD - работаю с ним с 2001 года. Lightburn - использую его для лазера и изначальные эскизы делал в нём. Для фрезера использовал Aspire.

Знаки не раскрашены целиком по двум причинам: 1 - Высоко детализированная гравюра не подразумевает раскрашивание как таковая. 2 - Адгезия у HPL приблизительно никакая, по этому глаза закрывал УФ смолой, она крайне текучая и приставучая, но закрыть ей весь знак практически невозможно, по крайней мере в моих условиях.

Почему есть такой-то зверь, а нет такого-то? Всех животных охватить физически не возможно, не земле более миллиона разных видов животных. Если делать всех то столбов до Луны не хватит (утрирую). Выбирал тех, что нравятся именно мне. Котиков много, потому что их любят все)

Почему именно животные? Люблю животных.

У меня глаукома. Сложная форма. Пережил 5 операций, 2 хирургические и 3 лазерные.

Если смотреть видео "Обратно", то можно обнаружить двух одинаковых шимпанзе, это не баг и не фича и даже не сбой матрицы. Когда снимал было, вот так из-за неприятностей с Большой пандой. Сейчас все на своих местах, но переснимать не было времени.

В репортаже есть несколько лулзов, типа деревянного пластика и пластика и полиэтилена. Журналисты далеки от этого всего, а текст мне на проверку не дали...

Донаты включил не из-за попрошайничества, потрачено мной неизмеримо больше просимой суммы. Просто люди раньше спрашивали - "Куда заслать денег?" а я всегда отказывался. Мне посоветовали действовать по правилу "Дают - бери"

Захожу в подъезд, а тут, похоже, прошёл масштабный ребрендинг. Какой-то местный шутник аккуратно заменил все старые крышки на распаячных коробках Ростелекома на новые деревянные. С оригинальными "девизами" про качество связи, деньги и время.

И ведь сделано-то на совесть: фанера, гравировка, лак, винтики с аккуратной полусферической головкой. Человек прямо постарался, время потратил.

Даже как-то обидно за великую компанию стало... А с другой стороны - ну ведь красиво же получилось! Теперь хоть в подъезде есть на что посмотреть
