Несколько лет назад, когда я только начинал работать в сфере коммерческого транспорта, а именно установка систем слежения на базе ГЛОНАСС и тахографов, для контроля режима труда и отдыха водителей, послали меня на заявку со следующей неисправностью: "Тахограф не отображает скорость". А/М КамАЗ, самосвал.

Не один десяток таких неисправностей мной уже был устранен ранее, тут всё просто, либо что-то с кабелем идущим от датчика скорости на Тахограф, либо неисправность самого датчика скорости, или самое печальное привода кпп, что уже вне нашей компетенции, но причину установить надо, а желательно устранить.

Для себя выработал некий алгоритм проверки для экономии сил и времени. Первым этапом было отсоединить фишку с датчика скорости, подключить к ней исправный датчик и покрутить его руками. Если прибор покажет скорость, значит дело не в проводке, нужно менять датчик или привод.

Приступаем к работе. Зову водителя заказчика и прошу его задрать кузов, чтобы получить доступ к датчику скорости, установленному на КПП. В принципе можно подлезть и с низу, но это гораздо менее удобно и довольно таки грязно. Поэтому задираем кузов.
Обычно у самосвалов есть стопор, который не позволяет кузову опуститься, но в силу возраста того КамАЗа, стопор отсутствовал. Водитель вышел из ситуации, воспользовавшись самодельным устройством, под названием лом, диаметр которого был на вскидку сантиметров 6-7 и зафиксировал кузов к раме в задней ее части через проушины.

Убедившись, что кузов надёжно зафиксирован стопором и какой-никакой гидравликой, залезаю на раму и приступаю к работе под наблюдением водителей. Сейчас уже и не вспомню, какая неисправность была в том конкретно случае, потому что память отшибло напрочь после того, как я услышал со стороны орущих водителей - "Вылазь нах@й и прыгай!!!". Через секунду я уже стоял на земле в метре от автомобиля, а ещё через секунду тяжеленный кузов, с оглушительным звуком сложился в транспортное положение. А рядом лежал пополам перекушенный лом.

Думаю понятно, что работу я доделывал уже под КамАЗом..

После того случая больше никогда не работал с поднятым кузовом, какими бы стопорами не был бы оборудован автомобиль.
С другой стороны, работа под автомобилем тоже не даёт 100% гарантии безопасности, т.к. ручник может отказать и машина покатится, подушки могут спустить и придавит мостом или балкой и много ещё чего может пойти не по плану.
К сожалению мы работаем в кустарных условиях и не всегда клиенты могут предоставить яму/подъемник, а точнее почти никогда.
Берегите себя, думайте головой и учитесь на чужих ошибках.
КамАЗ примерно такой:

Всем добрый день, друзья! Сегодня хочу рассказать о таком приборе, как Тахограф.

Тахограф - контрольное устройство, устанавливаемое на борту автотранспортных средств. Предназначено для регистрации скорости, режима труда, отдыха водителей.

В 2018 году существует 2 вида тахографов:
1. ЕСТР - «Европейское соглашение, касающееся работы экипажей транспортных средств, производящих международные автомобильные перевозки» Т.е. так называемые международные тахографы, для работы с которыми перевозчик должен иметь международную лицензию и водитель должен иметь карту тахографа международного образца.
На нашем рынке ЕСТР тахографы в подавляющем большинстве представлены маркой VDO, а именно VDO1381.

2. Тахографы российского производства, с установленным блоком СКЗИ. (Система криптозащиты информации.)
В настоящее время порядок использования тахографов регламентируется Приказом №36 Министерства транспорта России. В соответствие с ним, все транспортные средства, предназначенные для работы на территории РФ, должны быть обеспечены тахографами с блоком СКЗИ. (За исключением международных перевозчиков)
Представлены такими производителями, как: Штрих, АТОЛ, Меркурий, ТЦА, Касби, VDO и так далее.

Остановимся подробнее на тахографах с СКЗИ. В чем отличие "наших" от европейских?
Самое главное отличие - наличие в "наших" тахографах блока СКЗИ.
Блоки СКЗИ если говорить простым языком - флешка на которую записывается вся информация с тахографа, а именно: скорость, координаты, данные водителя, время за рулем и нарушения.

Самое интересное: Срок жизни блока СКЗИ с момента активации составляет 3 года.
Через 3 года он подлежит деактивации и замене. Производитель блоков СКЗИ в нашей стране 1 и это ООО "Спецпроект-2". В дополнении к этому блок криптозащиты находится в юрисдикции ФСБ. С ним ничего нельзя делать без лицензии ФСБ, его нельзя вывозить за границу, в противном случае это приравнивается к разглашению государственной тайны.
Как вы могли заметить, производители "наших" тахографов такие фирмы, как: АТОЛ, Меркурий, Штрих - все они ранее занимались и занимаются по сей день производством кассовых аппаратов и периферии. В кассовых аппаратах есть такая деталь, как Фискальный накопитель, который тоже подлежит замене раз в 2-3 года. Здесь можно провести параллель, т.е. ФН и блок СКЗИ - это почти одно и то же устройство.

Немного цифр.
- Для потребителя новый тахограф с блоком СКЗИ будет стоить в районе от 35 до 50 тысяч рублей под ключ на одно транспортное средство. (Сюда включена стоимость тахографа, активация блока СКЗИ, установка, калибровка)
- Для работы с тахографом требуется карта водителя. Карта водителя, как вторые права должна быть у любого, кто работает на транспортных средствах с тахографом. Ее стоимость в настоящее время 3.5-4.5 тысячи рублей. Она тоже выдается на срок 3 года, после этого делается заново.
- На каждом предприятии должна быть "Карта предприятия" для выгрузки данных с тахографа, это обязательная процедура, которая должна производиться не реже раза в 28 суток.
Ее стоимость от 4 тысяч рублей, но срок замены 5 лет.
- По истечении трех лет с момента первичной установки происходит замена блока СКЗИ, т.е. хозяин ТС попадает на: Демонтаж тахографа для проведения работ в мастерской, деактивацию отработанного блока СКЗИ, покупку и активацию нового блока СКЗИ (~16-18 тысяч), установку тахографа обратно на ТС после проведения работ и калибровка.
Вся процеруда вместе со стоимостью блока СКЗИ выходит от 18 до 22 тыс. рублей. И она проводится не реже раза в 3 года, а зачастую чаще.
- Также блок СКЗИ меняется при перепродаже ТС, изменении хозяина, изменении гос. номера.
- Калибровка тахографа также производится раз в 3 года обычно вместе с заменой блока СКЗИ, но также при следующих ситуациях: изменение колес транспортного средства, расхождение километража на тахографе и одометре. Стоимость калибровки составляет 3-5 тыс. рублей.

В отличии от тахографов с СКЗИ, ЕСТР тахографы калибруются раз в 2 года, но не требуют никакой замены каких либо блоков. И срок их эксплуатации несколько выше по личному опыту из-за качества исполнения.

В принципе на данный момент это все, спасибо за внимание, задавайте вопросы, а я задам свой.
Представляете какие деньги имеет государство со всего этого?
Почему в Европе стандарт ЕСТР прекрасно работает без каких-либо шифрований, а у нас нет?
Вопросы риторические :)

Блок СКЗИ стоимостью 16 тыс. рублей (в закупе) во всей красе:

Добрый день. Хочу немного рассказать о том, что такое мониторинг транспорта и с чем его едят.

Все крупные организации оснащают свои автомобили навигационными терминалами. Делается это в первую очередь для контроля водителей, снижения расходов на ГСМ, отслеживания качества вождения. Но и помимо этого есть еще много функций, информация о них будет ниже.

Навигационный терминал принимает данные со спутниковой системы, обрабатывает их и передает на сервер посредством GSM связи. В терминале устанавливается SIM карта.

Также существуют приборы которые передают информацию по спутниковому каналу, так называемый IRIDIUM, но это менее востребованная функция, т.к. цена на такие приборы выше в 10-15 раз и абонентское обслуживание составляет от 1.5$ за 10 кб., в отличии от GSM связи, абонентка которой составляет ~50р. в месяц.

Точность передаваемого трека составляет 95-99% в зависимости от настроек и модели прибора.

Навигационный терминал позволяет подключить к себе определенное количество датчиков с разными функциями, например такие как: Контроль уровня топлива в баке, температура ОЖ, температура в рефрижераторе, датчик моточасов, датчики вибрации, угла наклона и так далее.

В приборах зачастую есть встроенный акселерометр, который позволяет контролировать качество вождения и такие параметры как резкое ускорение, торможение, вхождение в поворот.

Немного примеров:

Обратилась фирма, занимающаяся сдачей автомобилей в аренду (Киа Рио, Датсуны, Камри50)

На ТС были установлены приборы и реле блокировки бензонасоса. На сервере мониторинга была создана ГЕОзона области, за предел которой выезжать запрещено, если быть точным то предел территории был ограничен областью.

И вот в один прекрасный день в эту фирму приходят 2 парня, берут в аренду Камри50, оставляют паспортные данные (О_о) и уезжают.

Спустя какой-то промежуток времени диспетчер замечает, что ТС стоит на границе области уже определенное время без движения. На место выезжает механик и застает такую картину:

На обочине стоит их Камри без водителя с севшим в 0 АКБ и сгоревшим стартером.

Тех ребят нашли, они сознались, что хотели угнать машину в соседнюю область, но на границе области она заглохла, маслали стартером пока  он не сгорел и посадили аккумулятор.

(Конечно, бензонасос то отключился)

Что их сподвигло на такой дерзкий поступок я не знаю, как и то, чем кончилась история, но результат системы на лицо.

Пришел клиент с жалобой, что у него пропадает топливо, за руку поймать не мог, водитель клялся, что не брал. Машина типа КАМАЗа, большегруз. Оснастили терминалом и датчиком уровня топлива. В одну прекрасную ночь во время ночевки ТС на платной стоянке, на графике был зафиксирован слив 50л. дизельного топлива. Через 3 суток, на той же стоянке был зафиксирован слив еще 50 литров. В итоге хозяин решил заночевать возле стоянки, чтобы увидеть все своими глазами. Оказалось, что сторож просто брал канистрочку, погружной насос и без зазрения совести сливал топливо. Топливо вернул, водитель был реабилитирован))

Вообще у системы мониторинга в принципе нет ограничений, зависит только от хотелок заказчика и суммы которую он готов потратить. Обычно система окупается в срок 3-6 месяцев.

Ниже пример оснащения одного транспортного средства крупного клиента.

Камаз с краном-манипулятором.

Был оснащен одним из топовых терминалов

Подключение датчика ближнего света (автоматическое включение по напряжению бортовой сети)

Подключение датчика угла наклона стрелы, что позволяет видеть работу КМУ.

Подключение индуктивного датчика ремня безопасности, чтобы видеть пристегивается водитель или нет.

Установка датчика уровня топлива, с последующей тарировкой топливного бака для точности показаний.

Подключение тревожной кнопки для отправки диспетчеру сигнала SOS.

Подключение CAN шины к ЭБУ ТС для считывания всей информации, которую передает ЭБУ, а именно давление воздуха в системе, обороты ДВС, напряжение бортовой сети, скорость от датчика скорости и так далее.

Ниже немного фото:

Так устанавливается Датчик уровня топлива. Сверлится отверстие на 35мм., как можно ближе к центру бака для точности показаний. (Да, стружка в небольшом количестве попадает в бак)

Датчик отрезается по длине бака, настраивается, прокладка промазывается герметиком и ДУТ прикручивается в бак с помощью саморезов похожих на кровельные, но с меньшим шагом резьбы.

Если бак пластиковый, тогда сверлятся отверстия для крепления ДУТ и устанавливаются заклепки, в которые в последствии закручиваются болты. После установки происходит тарировка бака, он опустошается и заливается до полного небольшими порциями, желательно 20 порций. +/- Заполняется тарировочная таблица и вносится на сервер, для связки частоты датчика и объема топлива.

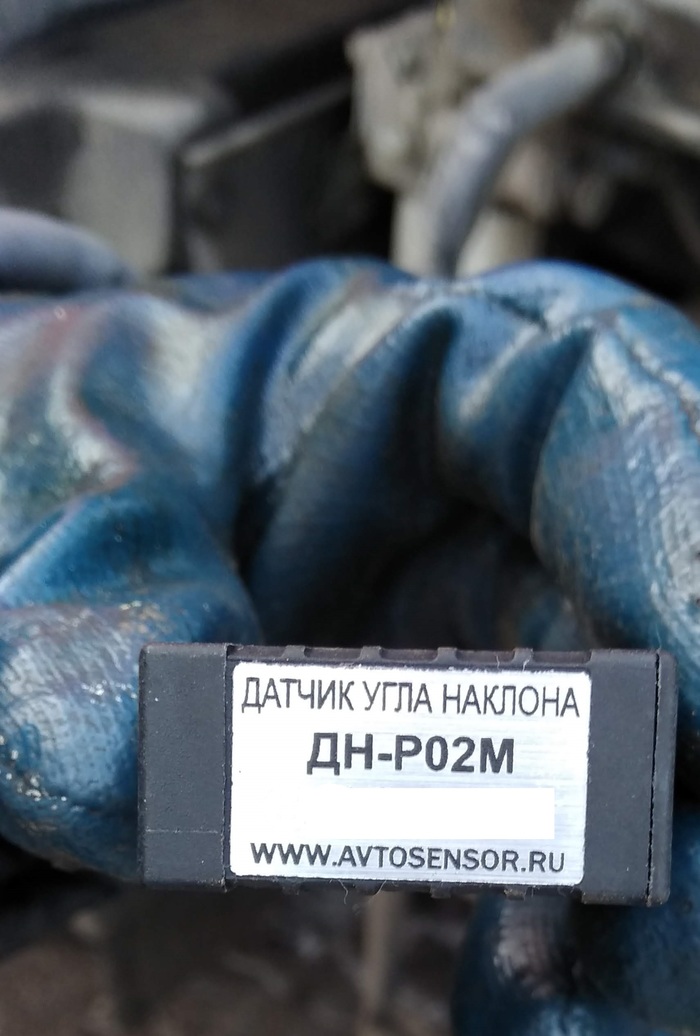

Так выглядит датчик угла наклона. В данном случае он беспроводной, настраивается с помощью радио USB программатора, после чего в кабине ТС устанавливается ПРС (Приемник радио сигнала) По уверениям завода изготовителя батарейки хватает на 5-8 лет, крепится к металлу при помощи неодимового магнита, оторвать почти невозможно))

Ну а вот так выглядит часть окна диспетчера, на которое поступает вся информация:

Состояние всех датчиков в реальном времени, в данном случае ТС не работает.

А вот так выглядит трек автомобиля, его можно строить за любой промежуток времени. Минута-час-месяц-год.

Также помимо треков есть отчеты, в которых видно все сработки датчиков, сливы, заправки, нарушения скорости, езда без ремня и езда с поднятой стрелой.

Если ТС начал движение с поднятой стрелой, то в кабине начинает моргать и пищать зуммер.

Спасибо за внимание, на любые вопросы отвечу в комментарии.

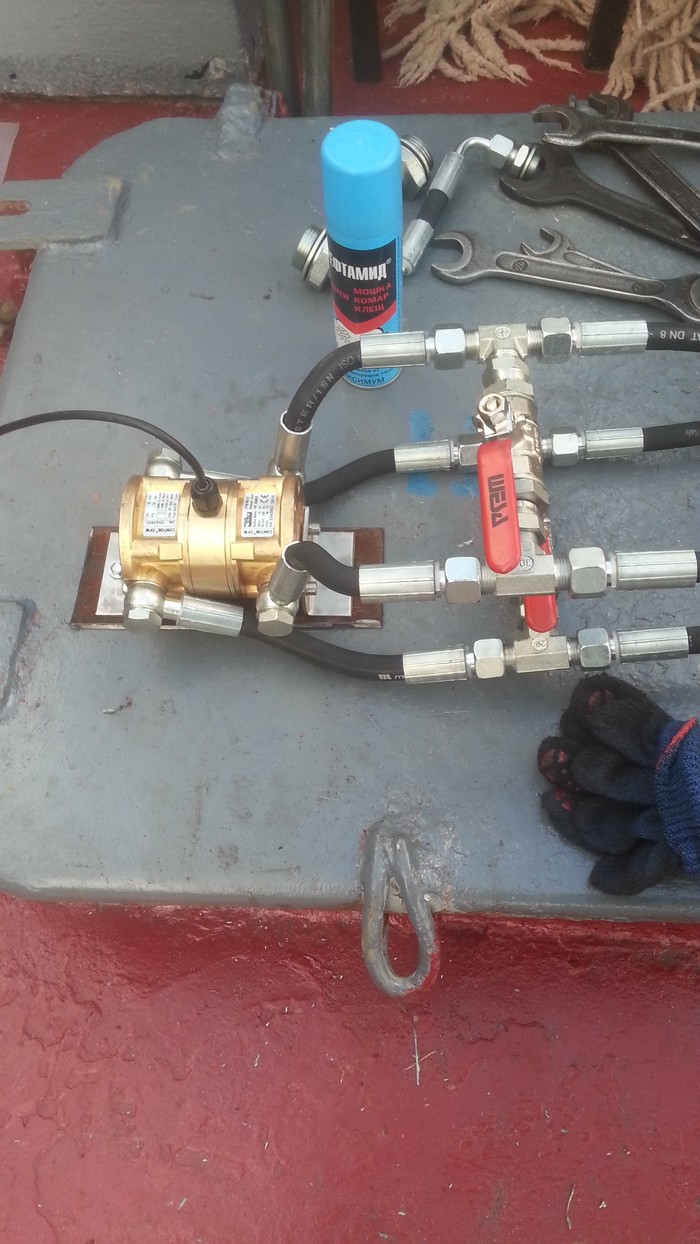

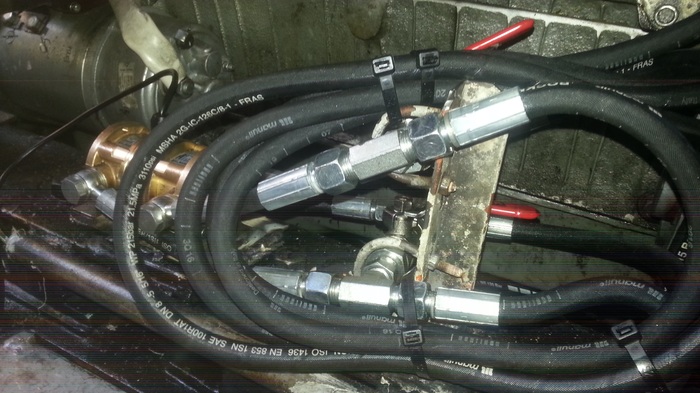

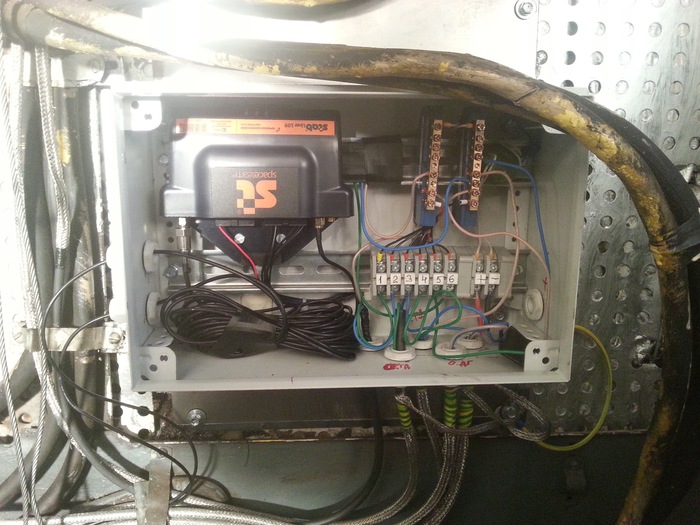

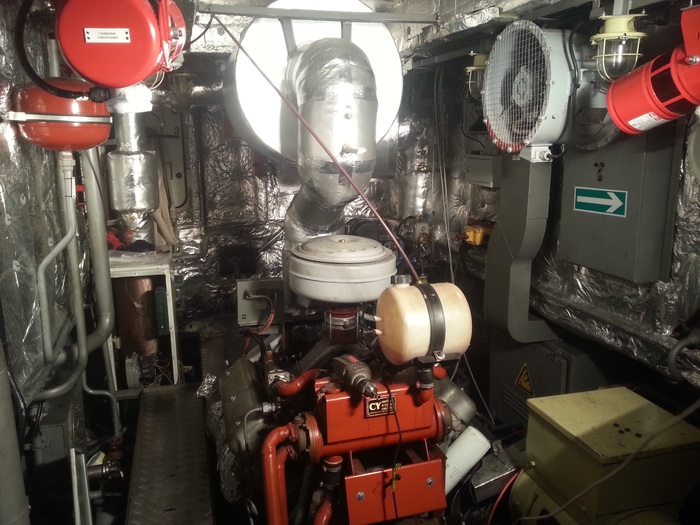

Если интересно пишите, могу написать про установку на корабли.

Также установка и настройка тахографов, информации много)
