Всем доброго вечера, как я и говорил, в ремонт на самом деле поступило тысячи их аж два пентакона подряд, и это второй из них. Более того, очень здорово было, что первый забрали не сразу, он очень пригодился для ремонта этого (одним глазком взглянуть хотел в недра!)

Фотоаппарат пришел в пакетированном виде, нужно было всего лишь собрать) Почему? - Человек хотел разобраться с ним сам, но вовремя понял что лучше ничего не ломать и не портить. И на самом деле я проникся огромным уважением к этому заказчику - кроме всего прочего, разобрано все было очень очень аккуратно. А это кстати весьма и весьма достижение без преувеличения!

По деталям цел, шторки отличные даже пустил слезу счастья, что не придется возиться со шторками. Помыл все что напрягало (причина тряски?) - взводной механизм, автоспуск. Были обильно обмазаны смазкой там, где должно быть сухо, что не комильфо. Собрал воедино.

И вкинул внутрь.

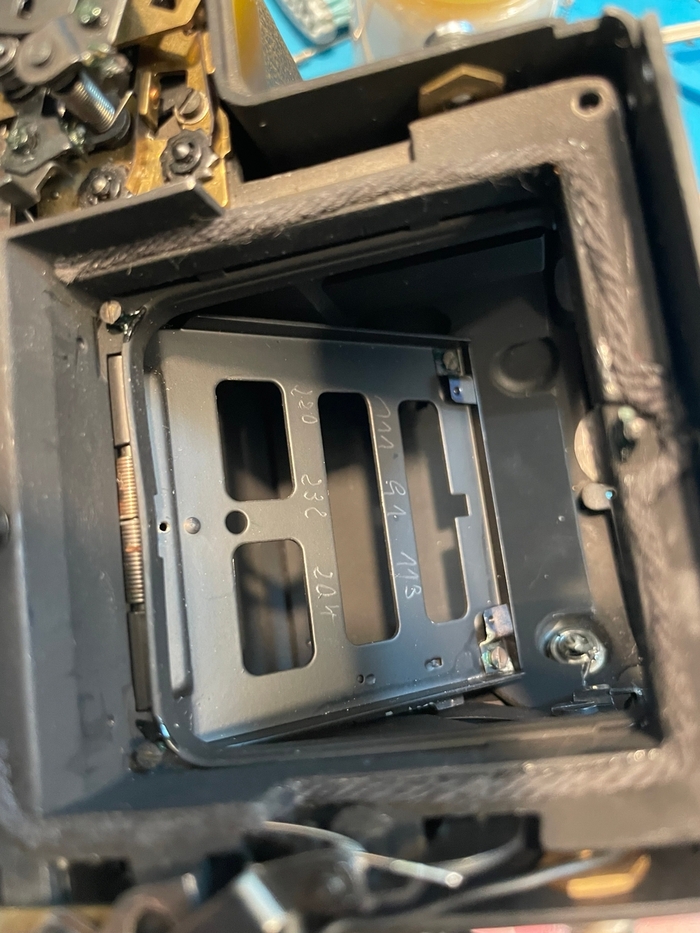

Было предложение трансплантировать зеркало и фокусировочный экран от Киева 6С- примерил, посмотрел - забраковал. Уже где-то видел такие решения, минусы имеются. Зеркало у киева тонкое, я бы сказал обычное, а вот оригинальное пентаконовское толстое, нужна подложка, но оно ведь видно с обратной стороны - ложемент дырявый) А я не люблю колхоз который виден.

Фокусировочный экран тоже не подходит - в корпусе пентакона у него 3 точки опоры, на которые кладется стеклянная призма и прижимается. У Киева же экран пластиковый, мягкий, на 3 точки его поставить конечно можно, но он будет кривой, а значит фокус по полю кадра будет плавать. Да и положа руку на сердце - у пентакона отличный видик, нет к нему претензий.

В целом на данном моменте я дособрал все, отстроил выдержки.

Тут кстати очень интересно подушнить об их устройстве, сделаны совершенно не так, как на всех традиционных аппаратах. Медленные выдержки обычные - они всегда сделаны отдельным механизмом. Но быстрые! Обычно вторая шторка отпускается механизмом первой, но поскольку в пентаконе была напряженка с местом, весь механизм выдержек находится слева, а управляемые приводы шторок- справа. Поэтому реализация быстрых выдержек сделана не прямым воздействием первой шторки на вторую, а по сути таким же замедлителем, отвязанным от движения первой шторы. Там стоит просто пружинка, регулируя натяг которой, мы затрудняем ход рычага фиксации второй шторки. Это полностью объясняет нестабильность выдержек пентакона на морозе -прямой связи выдержек не существует. А для быстрых выдержек это критично. И кстати именно поэтому на пентаконе и ход штор интересный. В конце взвода первая шторка опережает вторую, создавая щель за границей кадрового окна. Эта щель и есть 1/1000 выдержка - она срабатывает безо всех замедлителей, отпуская обе шторки сразу. В обычном шторном фотоаппарате вторая шторка всегда идет чуть после первой, выбирая эту самую щель.

Хотел уже заканчивать с ним, но проверил межкадровое расстояние - и не зря, ведь зная эту проблему пентаконов, проверять перемотку нужно всегда!

Ошибка была внушительная, поэтому наконец и пришлось разобраться с этим механизмом пентакона, в который ранее не лазил. В целом он не очень сложный, по крайней мере в тех аспектах, которые я затронул. Скорее очень неудобный и неремонтопригодный) Для понимания работы ОЧЕНЬ пригодился ранее сделанный пентакон, который заказчик еще не забрал) Я нашел пару мест, работа которых явно была неверна, и вот как оно должно быть - очень полезно было подсмотреть на исправном механизме.

Итак, взгляните на рабочий.

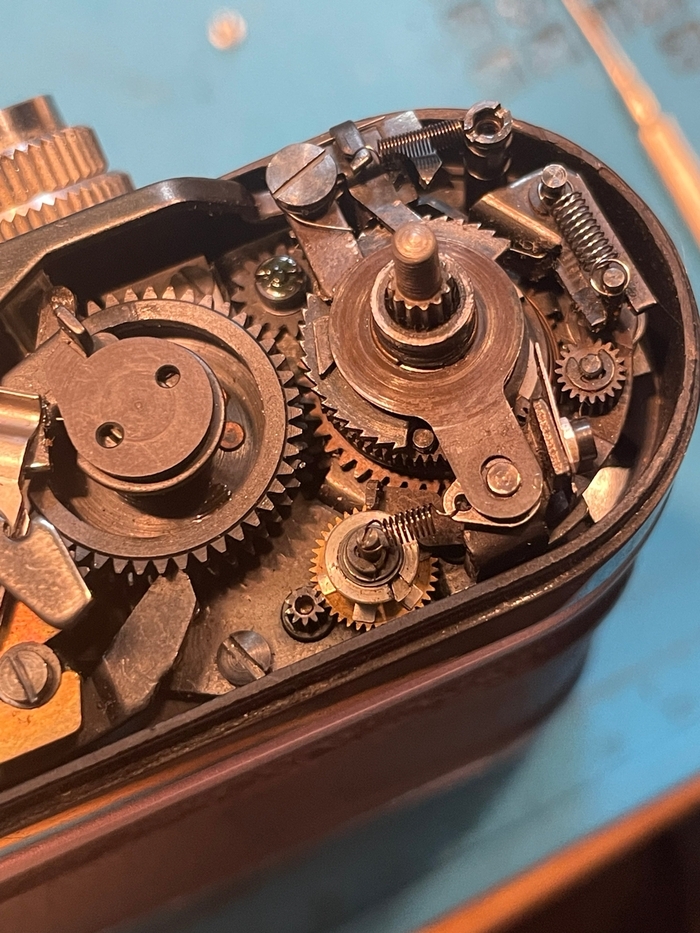

Собственно вот в этом набалдашнике и кроется основная часть работы механизма межкадра.

Я когда-нибудь напишу никому не интересный пост про принципы работы механизмов перемотки пленки, и почему это не такая тривиальная задача, как может показаться несильно разбирающемуся пользователю). Если вдруг кто-то это читает -плюсаните, если вас соберется много - пойму что это правда кому-то интересно и возможно ускорюсь в написании.

Поэтому коротко без упоминания зачем так надо, (Надо, и баста!) - он, набалдашник, на фрикционе сидит на этой шестерне, вращение которой дает мелкая шестеренка - это валик, который ходит по пленке, которую мы перематываем. На набалдашнике вырезан сектор, а сверху к нему прижимается лапка. Сектор закрывается шторкой, которая упирается в лапку, отодвигается, и лапка проваливается в сектор. Далее набалдашник вращаться уже не может, но фрикцион позволяет проскальзывать, не мешая вращению шестерни. Когда мы нажимаем спуск - лапка отводится, сектор закрывается шторкой, лапка при отжиме кнопки упирается в шторку, и набалдашник снова сможет вращаться.

В нашем же пациенте набалдашник без шторки. Нет ее. И доноров пентаконов у меня нет, есть 3 практисикс, там другой механизм. Без этой штуковины межкадр на фотоаппарате не работает корректно и будет нахлест. Но тут уже были шаловливые ручонки, которые отломали одну защелку, чтобы межкадр работал не по минимуму, а наоборот, по максимуму. Таким образом вместо 12 кадров(а для пентакона нормально уместить все 13) на пленку уместится где-то 8.

Штош, пришлось упражняться в колхозе. Спустя 5 попыток было изготовлено такое

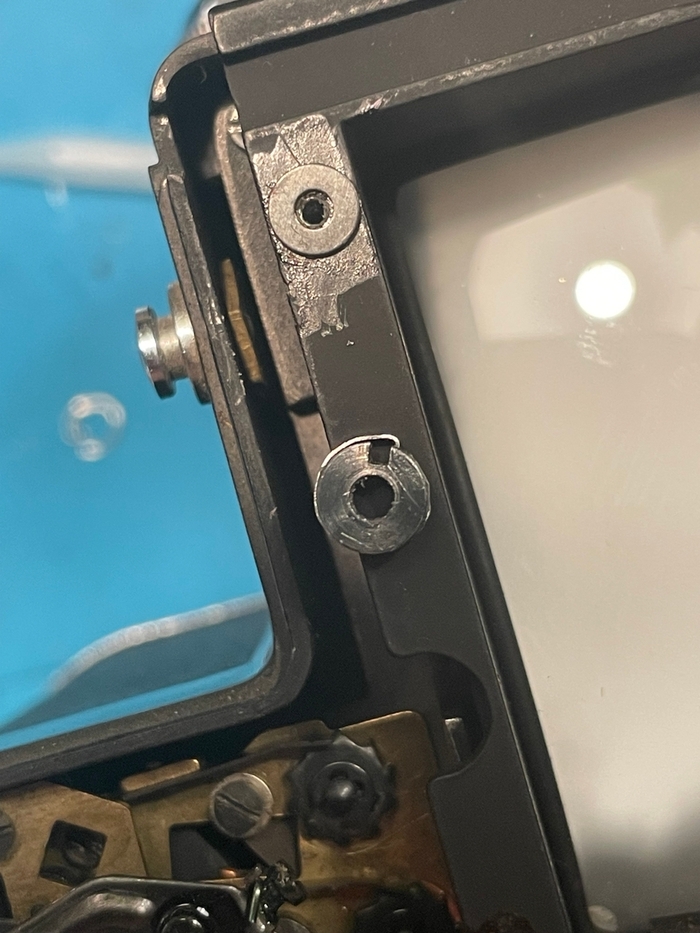

Достал пружинную сталь, вырезал будущую пружинку. Воспроизвести оригинальную шторку невозможно - очень очень маленьковое все, сложновыточенное, я даже не знаю как она выглядит конструктивно) Но в набалдашнике был некий ПАЗ, в который я определил усик от своей пружинки, и все залил цианакрилом (а вы думали, куда без него). Пружинка делает оборот, и заканчивается ступенчатым упором. А теперь наглядно как оно работает.

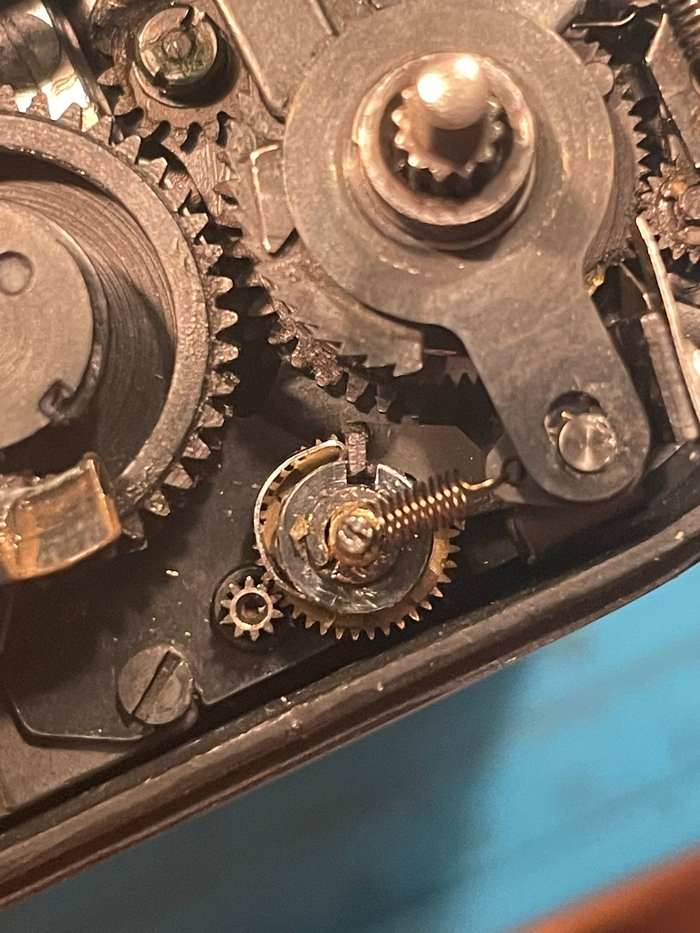

Вот так пружинка упирается в щечку лапки, оттягивается, и дает лапке провалиться в сектор, блокируя вращение.

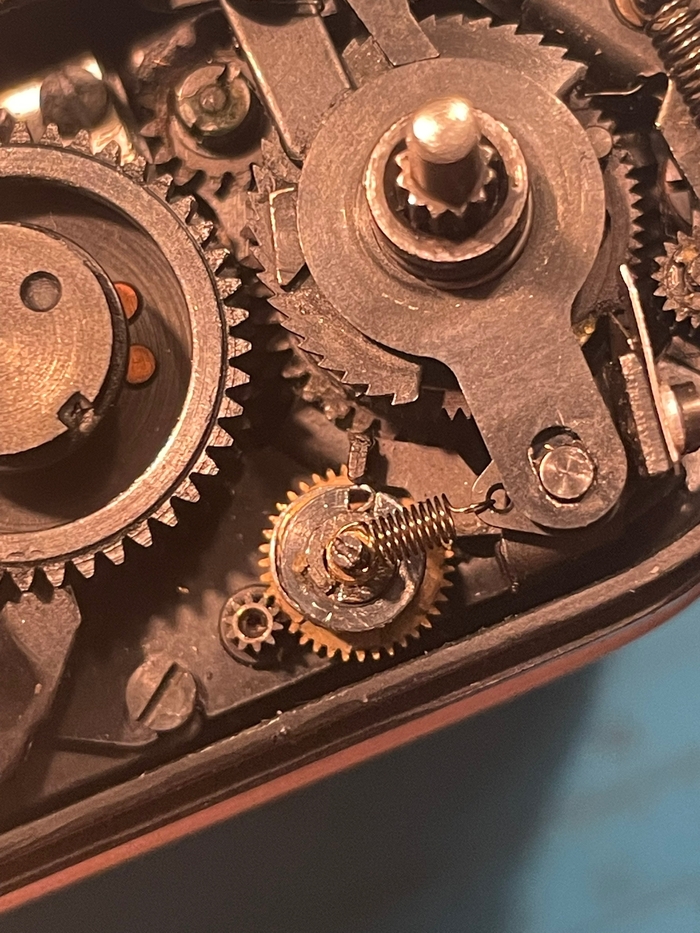

А вот так при нажатии и высвобождении пружинки лапка упирается уже в саму пружинку, не блокируя вращение.

Итог отличный, вкупе с настройкой пружинного храповичка, полностью восстановлена работа перемотки кадров, теперь на пленку умещается 13 кадров, как и должно, без нахлестов. Роскошь! Но насколько долго это продержится - вопрос. Надеюсь надолго)

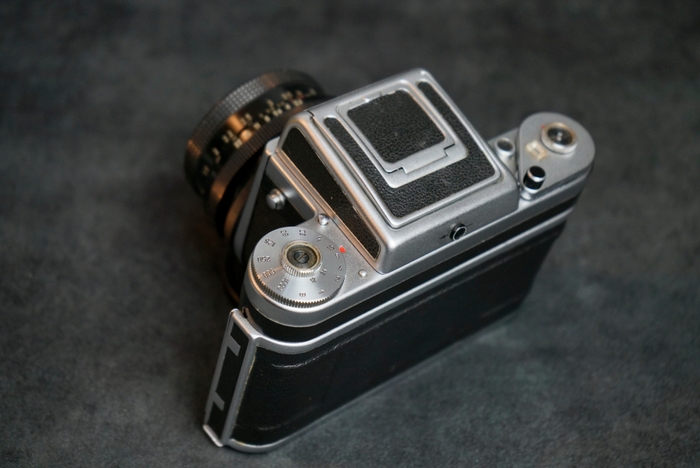

За сим все, вот такой вот красавец приведен к жизни, надеюсь будет долго радовать своего владельца. Он уже испытан и проверен в работе) И я кстати н езнал ранее что на пентаконах шли МС биометары. Оч красиво выглядит. И сам пентакон поздний - фактура у него необычная, тоже понравилась)
