Что, если идеальное устройство для руки — это устройство, которое почти невозможно напечатать на 3D-принтере? Именно в этом парадоксе мы застряли на несколько месяцев.
Мы делаем эргономичные клавиатуры и трекболы. Почти всё — через 3D-печать, это буквально наша производственная модель. И четыре года всё шло хорошо: печатаем корпуса клавиатур на FDM-принтере из PLA, геометрия простая, результат отличный.

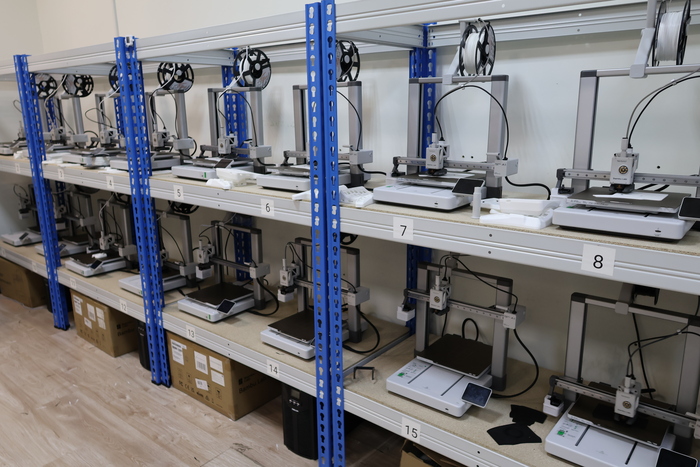

FDM-принтера, Bambu Lab A1
Где сломался привычный подход
Трекбол должен лежать в руке. Буквально повторять анатомию ладони. А значит — никаких прямых углов, только плавные органические кривые со всех сторон.
FDM с этим не справляется. Принтер строит деталь слоями, и на сложных кривых эти слои превращаются в ступеньки. На прямой детали почти незаметно. На трекболе — бросается в глаза и, что хуже, неприятно на ощупь. Одновременно скользко и шершаво. Если рука лежит на устройстве восемь часов в день — это реальная проблема.

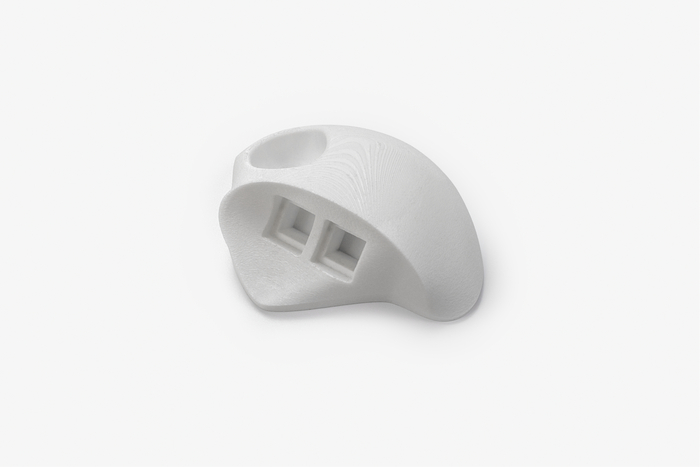

Trackball Royale, FDM-печать
Попробовали SLA
SLA — другая технология. Никакого расплавленного пластика: ванна с жидкой смолой, УФ-лазер рисует слой, смола твердеет, деталь поднимается на долю миллиметра, и так по кругу. Слои в 4–8 раз тоньше, чем у FDM, поверхность получается почти монолитной — как скульптура из воска, которая схватывается сама.

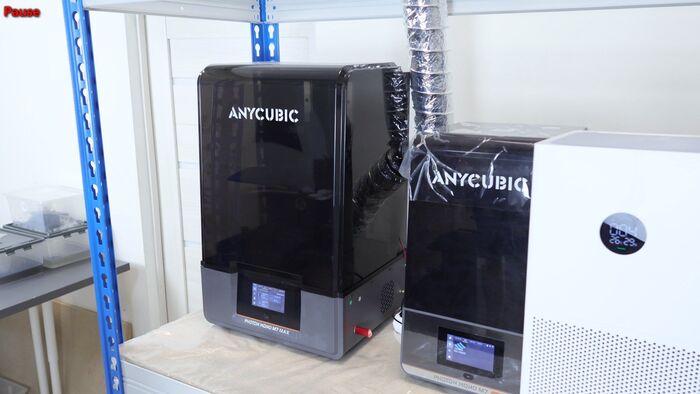

SLA-принтера Anycubic Photon Mono M7 и M7 Max
Первый прототип на SLA сразу показал: вот оно. Никаких ступенек, рельеф под ладонь вышел правильным без какой-либо постобработки.
Но выяснилось два минуса. Во-первых, смола царапается. Во-вторых, поверхность настолько гладкая, что трекбол буквально скользит в руках — а руки, как известно, потеют.

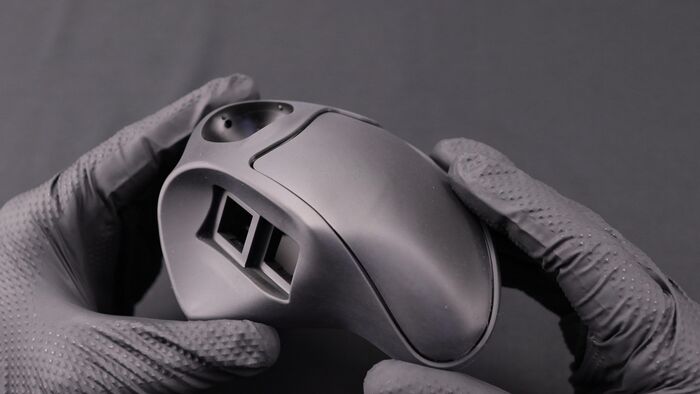

Trackball Royale, SLA-печать
Решение — гибрид
Мы не стали выбирать между технологиями. Взяли обе:
— TPU-вставка на FDM закрывает зону контакта с рукой. Твёрдость 75A по Шору, толщина 1.5 мм — что-то вроде прорезиненной накладки. Не скользит, приятная на ощупь, легко моется.
— Полиуретановый лак защищает от царапин.

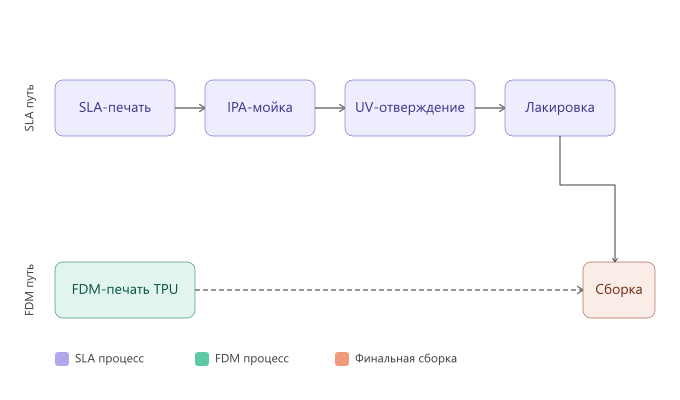

Производственный процесс
Вопрос «FDM или SLA» оказался неправильным вопросом. Правильный: какую деталь на чём печатать.Сняли видео с разбором и демонстрацией — если интересно, как это выглядит вживую.
