Зачем японцы ставили на двигатель катушечного магнитофона двойной шкив?

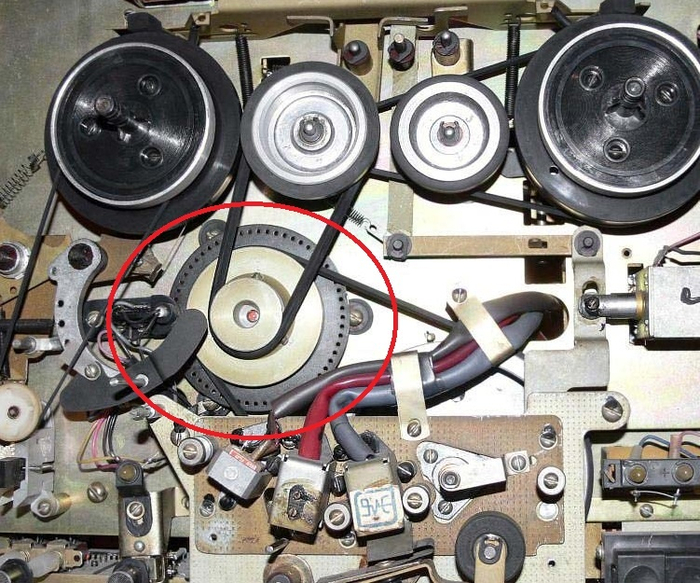

Очень интересный вопрос поднял читатель Андрей. Он разобрал японский магнитофон TEAC 6300 для выяснения причины «плавания» скорости и обнаружил такую странность.

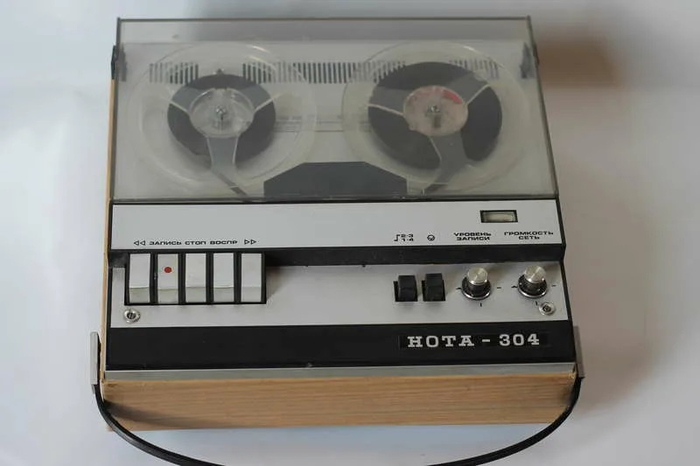

Вот знаете, какой советский катушечный магнитофон я сразу вспомнил? «НОТА-304»! не потому, что это магнитофоны одной конструкции, а потому что пришлось прибегнуть к аналогичному решению.
В пору студенческой юности приходилось жестко экономить бюджет. Хоть и стипендию платили исправно, и родители помогали, но список «хотелок» юноши был так огромен, что приходилось экономить на всём.

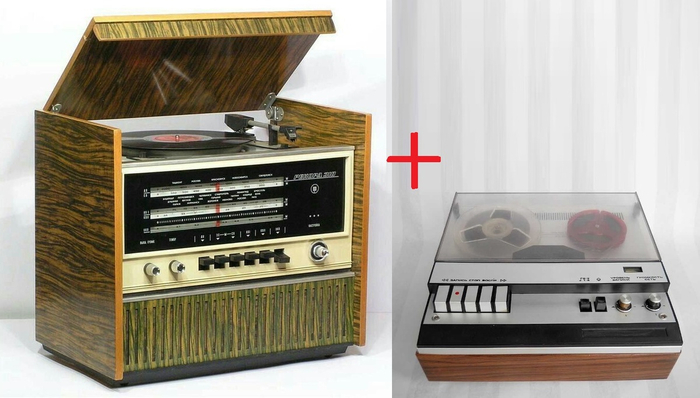

Ну а кто в молодости не любит музыку? Всем хотелось, поэтому магнитофон у нас оказался в числе «предметов первой необходимости». Ну а какой магнитофон в СССР был самым бюджетным? Конечно же «НОТА» за 106 рублей. Никого не смущало, что это всего лишь магнитофон-приставка. Подключили его к старенькой радиоле «Рекорд 310» и музыкальный комплекс студента готов.
Одно нас смущало в этой идиллии: тогда частенько ребята обменивались или давали послушать новые записи, но у них все записи строго на 19ой скорости, а у нашей Ноты только одна 9ая скорость.

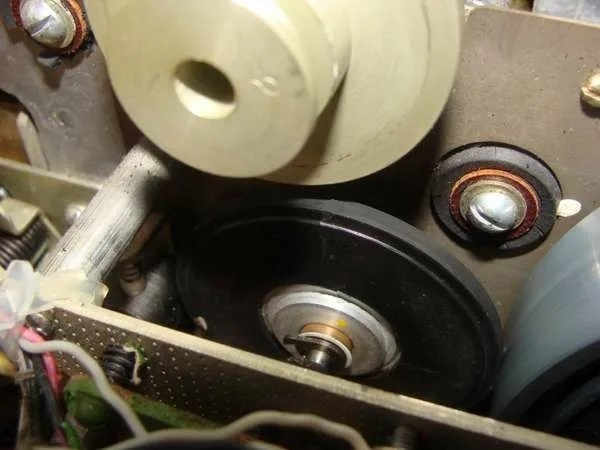

Вот мы и быстро придумали бюджетное решение проблемы: изготовили из фанеры (!!!) новый двойной шкив и установили вместо родного:
Для переключения скорости надо было только перекинуть пассик на соседнюю канавку шкива. Не думайте, что это было неудобно: верхняя крышка магнитофона никогда не закрывалась, т.к. это позволяло использовать катушки 375м. Через некоторое время, нам отец сокурсника, на заводе, выточил новый шкив из металла.

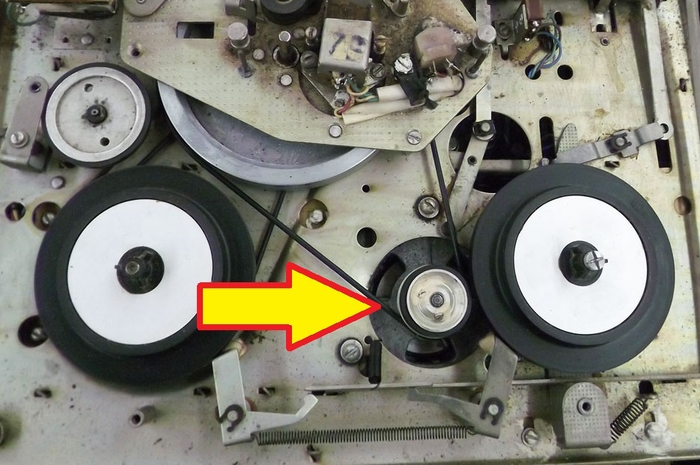

На заводских катушечных магнитофонах переключение скорости было реализовано совершенно по другому. Там стоял промежуточный обрезиненный ролик, который передавал вращение от шкива электродвигателя на тонвал.
Шкив электродвигателя имел отдельные «ступеньки» под каждую скорость. Этот вариант ЛПМ замечателен в плане реализации, но плох в плане детонации.
Проблема ушла с появлением электронной регулировки скорости электродвигателя с обратной связью.
Поэтому я очень удивился, увидев двойной шкив на японском магнитофоне TEAC 6300 – ведь это аппарат далеко не бюджетной серии. Вот и читатель Андрей задается вопросом: «Для чего такие сложности?»
Немного справочной информации:
Магнитофон TEAC 6300 выпускался с 1974 года и стоил 176000 йен, что по курсу тогда составляло более 600 долларов. В ФРГ, где и своих то производителей хватало, этот магнитофон продавался уже за 2650 дойчмарок.

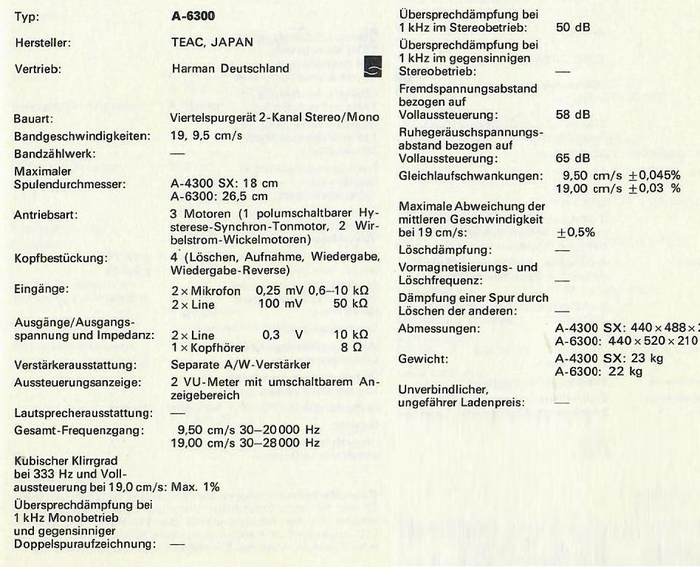

Вот характеристики магнитофона:
