Катушечный магнитофон

Магнитофон катушечный из середины 70-х. Teac A-4300, привезен из Японии (куплен с их интернет аукциона), питание 100В. Внешне в отличном состоянии. Из недочетов: не отпускает тормоз левого подкатушечника, не регулируется уровень выходного сигнала (сильный хруст и отвал из каналов аудио), треск при переключении кнопок аудио. Разбираю:

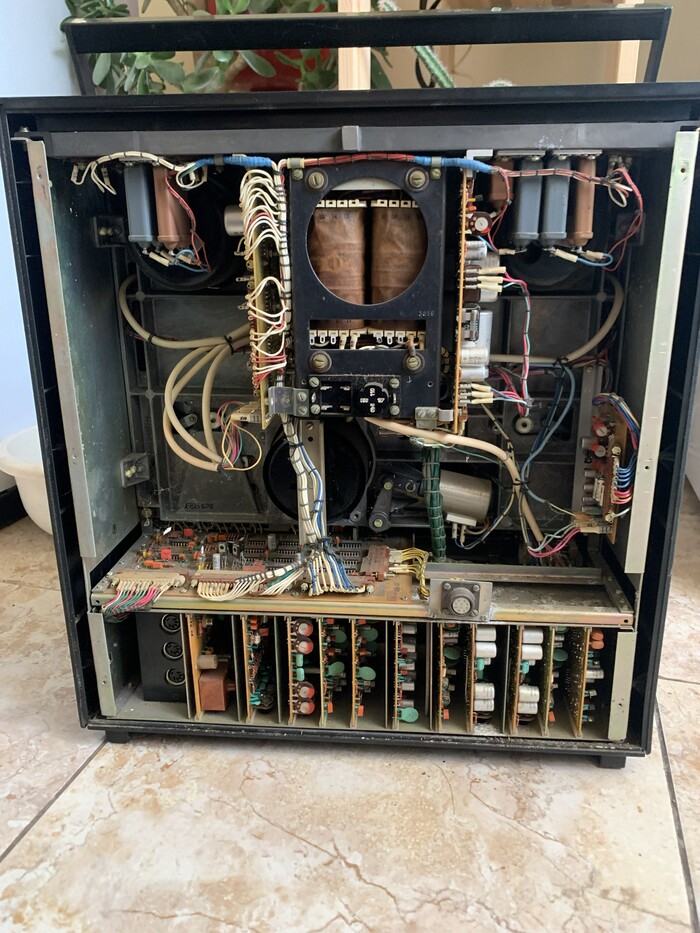

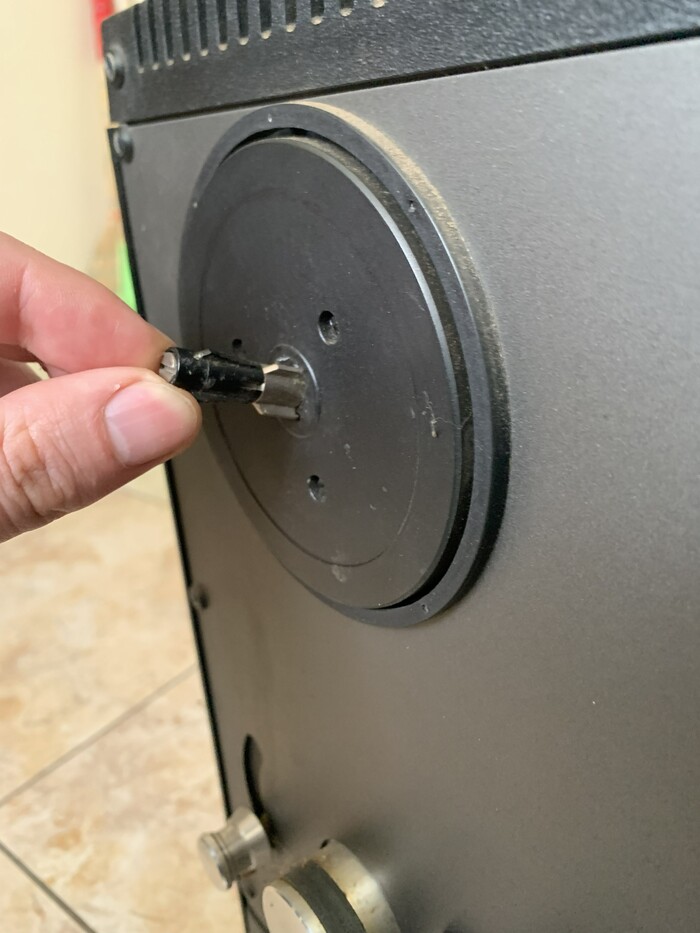

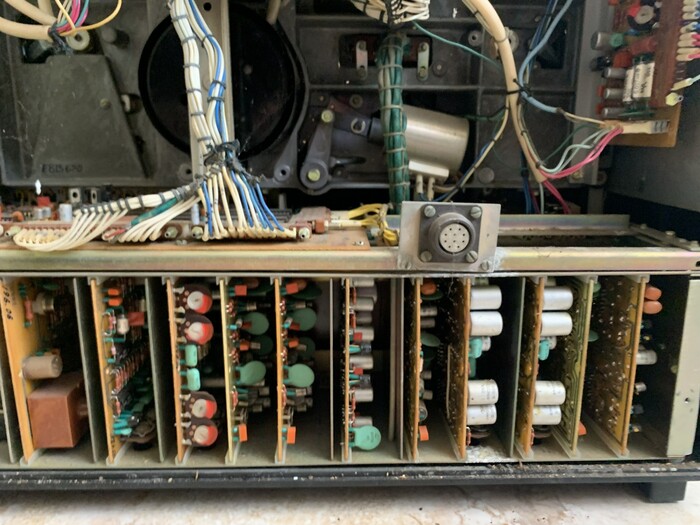

Видно, что аппарат сделан по трехмоторной схеме кинематики лентопротяжного механизма (ЛПМ), ведущий двигатель запитан на прямую от сетевого напряжения, тонвал одет на маховик и приводится во вращение ведущим двигателем через ременную передачу, подкатушечники одеты прямо на валы боковых двигателей, а вот и ближе рассмотрим подклинивающий узел тормоза бокового двигателя:

Торможение происходит при срабатывании электромагнита, который натягивает тормозную ленту, которая входит в трение с барабаном-хвостовиком одетым на валу двигателя, тут же слева на фото видны регулировочные винты которыми можно регулировать силу натяжения ленты в разных рабочих состояниях. Опытным путем разобрался и добился адекватной работы во всех режимах:

Так как аппарат реверсивный (можно прослушивать обе стороны ленты), я ожидал увидеть сложную электрическую схему управляющий механизмом ЛПМ, но нет - логика работы собрана на реле. Однако, сама работа механики совсем негромкая (привет Маяк 231), а мягкость работы при переходе между режимами почти как у Олимп 005, без резких рывков. Впечатлен.

Далее были отпаяны регуляторы, разобраны, промыты и смазаны. Переключатели не разбирал, просто промыл спирто-бензиновой смесью, брызнул в них жидкость для очистки контактов «контакт 61», а затем капля машинного масла. Далее была подгонка уровней и настройка тракта воспроизведение/запись:

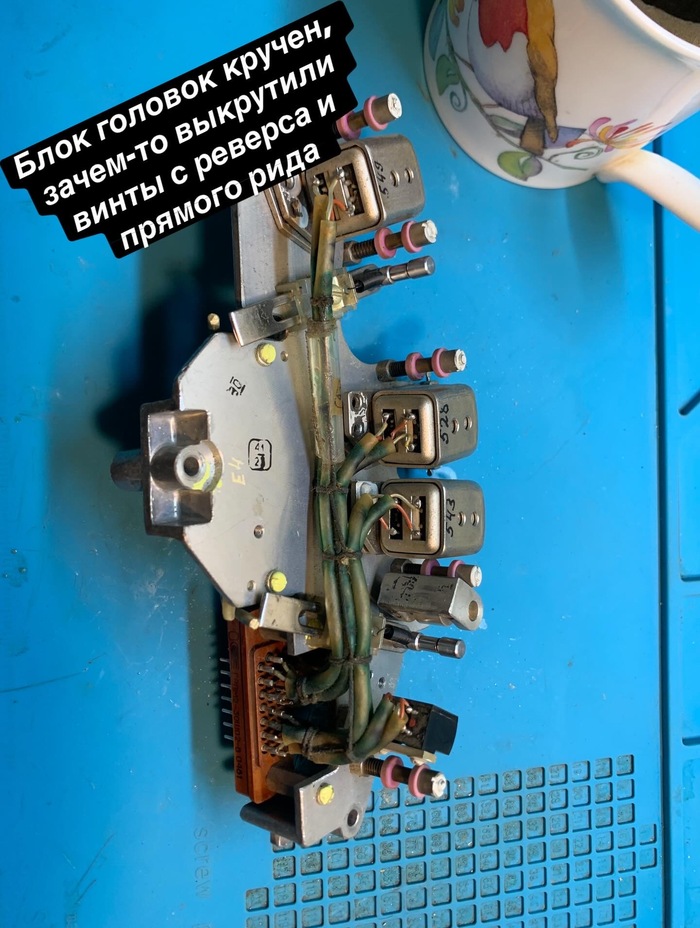

Головки пермалоевые с небольшим износом, полировать их не стал - опасно. В случае если вскроется зазор, такие головки будет проблематично найти. Но в целом аппарат хорошо воспроизводит и записывает, даже с этой выработкой.

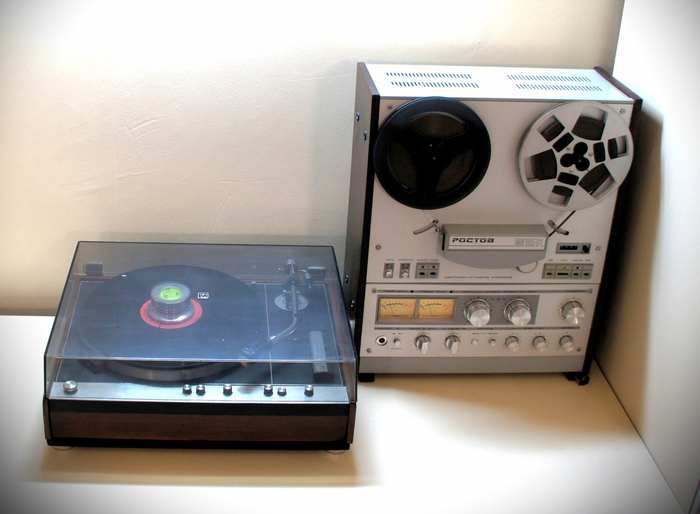

Потратив на обслуживание неделю, большую часть которой я просто гонял аппарат, дабы исключить скрытые дефекты, я убедился в работоспособности магнитофона и передал его владельцу, а владелец передал мое вознаграждение:) Ну и, конечно, я послушал на нем свои записи и посравнивал со своим Ростовом 105-С1 тоже с головками TEAC но аморфными. Субъективно на одном и том же тракте (усилитель-колонки), 4300й звучал мягче, Ростов звучал ярче (крикливо ярче). Ну и магия больших индикаторов с красотой японца тоже добавляли вайб;)

Всем добра, крепкого здоровья и удовлетворения от проделанной работы. Мир!

А где качественнее звук, на виниле или на бобинах, если все остальное оборудование одинаковое?

Тогда задание для вас. Мы подготовили девять вопросов. Выберите три, которые стоит задать, чтобы узнать самое важное.

Проверить себя

Катушечный магнитофон «Союз 110 С1 стерео», является модификацией версии магнитофона «Союз 110» выпускавшийся в городе Брянск с середины 80х (ориентировочно с 86года), собственно, сама модификация заключается в том, что лицевая панель была разделена для удобства обслуживания на две части. Ранее чтобы добраться до головок и прочих элементов под лицевой панелью, приходилось снимать все ручки и всю панель целиком, для примера вот тот самый первый вариант магнитофона «Союз 110 стерео» с монолитной пластиковой лицевой панелью:

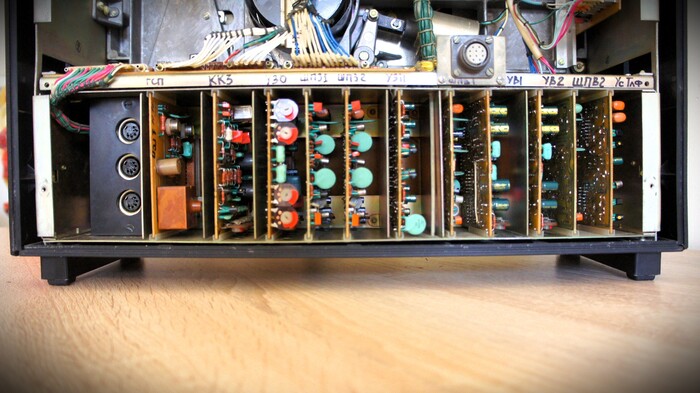

Технически магнитофон является типичным представителем «ростовоподобных» магнитофонов (в предыдущих постах почти все они уже были), которому как и своим собратьям назначили первый класс сложности (первая цифра в названии модели присваивает модели класс сложности, чем ниже цифра, тем сложнее аппарат и выше его ттх, модели высшей группы сложности начинаются с цифры 0). Три мотора с прямым приводом на все вращающиеся узлы (подмотки, ведущий двигатель), максимальный размер устанавливаемых катушек - 22см, сквозной канал (три головки, возможен контроль в реальном времени за записываемым сигналом), встроенный усилитель на 35Вт макс мощности на каждый канал, встроенный тембрблок, возможность выбора из трех источников звукового сигнала на запись (также аппарат можно использовать как обычный стерео усилитель), логическое управление режимами работы лентопротяжного механизма с псевдосенорным переключением состояний ЛПМ (реализовано на тактовых кнопках), стрелочный индикатор сигнала с отображением пиков перегрузки, конструкция аппарата блочная, каждый функциональный элемент магнитофона реализован на своей плате, все соединения сделаны на отключаемых шлейфах, по-своему очень технологичная конструкция своего времени, в духе лучших образцов зарубежных катушечников (на фото ниже конструкция магнитофона Ростов 105, прародителя всей линейки):

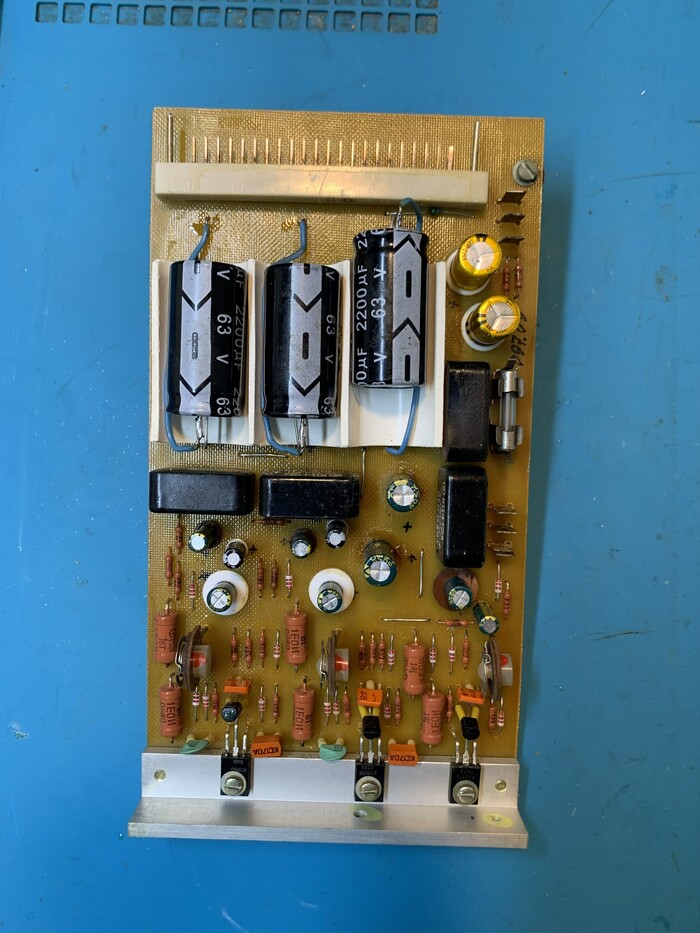

Ко мне магнитофон пришел исправным, но с рядом недочетов в работе. Перечислю: самопроизвольные отключения и щелчки в звуке, слабая отдача амплитуды записанного сигнала на высоких частотах. Разобрав устройство первым делом осмотрел все блоки и заметил, что не все электролитические конденсаторы были заменены - доменял. В блоке питания обнаружил, что предохранители еле держатся в своих гнезах, а лепестки этих гнезд, буквально, отваливаются при прикосновении, это и явилось причиной самопроизвольных отключений:

Так как таких держателей предохранителей у меня нет, решил проблему путем пайки отломанных и поврежденных лепестков к основанию гнезд, держатся крепко, повезло что материал этих держателей легко лудится. Далее осмотр головок и тут при приближении удалось заметить, что ввиду мех контакта с лентой, со временем образовался значительный износ, приведший к вскрытию зазора головки записи:

С заказчиком согласовали ее замену, через неделю с авито приехала новая (с хранения) головка записи 6А24.080 и после ее установки, настройки, магнитофон стал писать так как нужно:

В качестве подарка от меня, в звуковых цепях (межкаскадных), впаял звуковые электролитические конденсаторы nichicon (Сергей, спасибо, что доверяете ремонт своей электроники мне, рад сотрудничать с Вами!).

Также в целях профилактики, диодные мосты КЦ405, заменил на современные диоды 1n4007. Настроил натяжение ленты в режиме воспроизведения (было чрезмерно высоким, прям стружку с ленты снимало, видимо оно и стало причиной износа головок). Головку воспроизведения оставили родную (оговорено с заказчиком), но она тоже с значимым износом, вероятнее всего тоже придет в негодность в скором последствии…

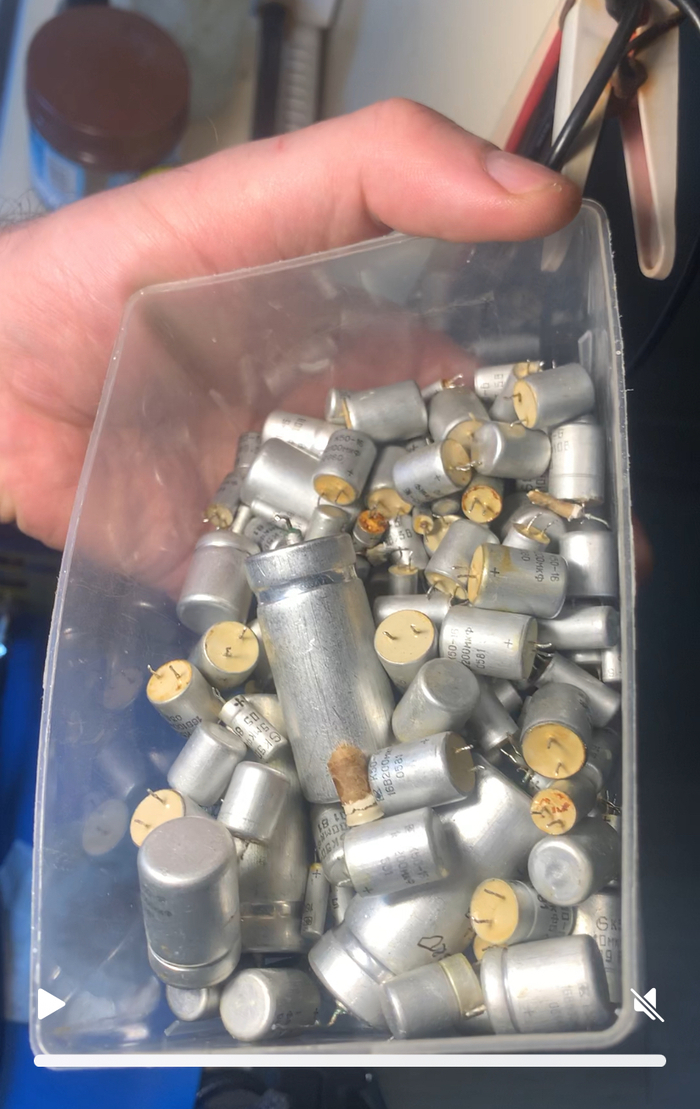

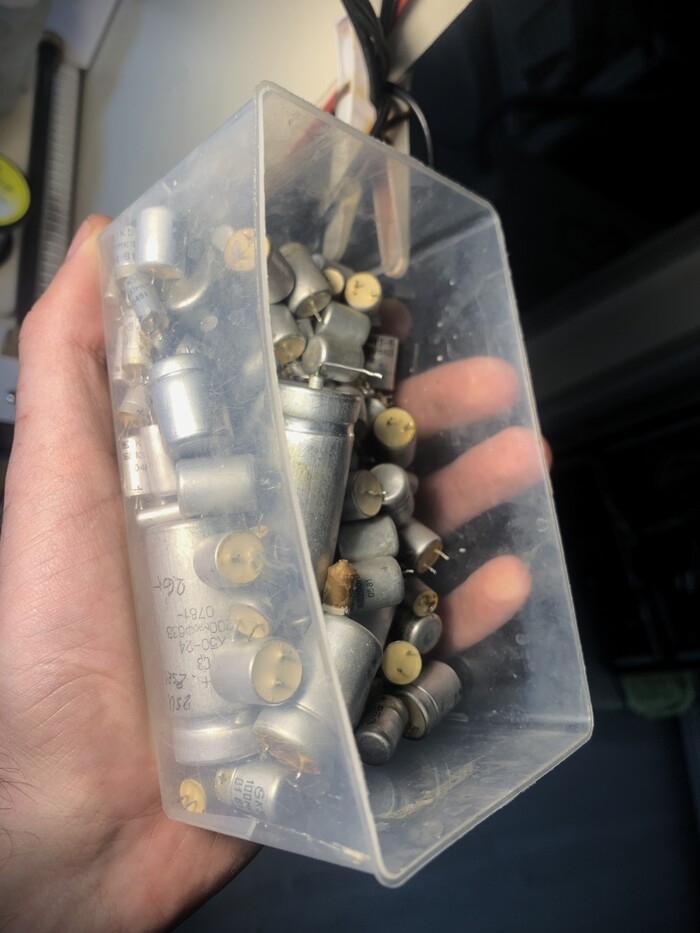

По традиции, все замененное в аппарате:

Благодарю за внимание к моему труду! Всем крепких сил, здоровья и удовлетворения от проделанной работы! Мир!

Выпускался в середине 80х в городе Волжск, практически параллельно с собратом «Ростов 105» в одноименном городе. Технически и схемно аппараты идентичны. Аппарат пришел ко мне в рабочем состоянии и требовал настройки и мелкого ремонта. Также заказчик попросил установить в магнитофон Bluetooth модуль и повесить его на вход «приемник». Аппарат мною был разобран, смазан, доменяны электролитические конденсаторы.

Также были заменены ик светодиоды, настроены по руководству натяжение ленты дв режиме воспроизведения и скорость перемотки.

Севшие светодиоды индикации режима работа также заменены, толкатели задемпфированы новым поролоном.

В ходе настройки записи, выяснилось, что ВЧ хорошо пишется только если прижать ленту к головкам, нужна полировка. Головки здесь японские, фирмы TEAC. Они хорошо подаются полировке. Фото с износом, коррозией и налетом от ленты до полировки:

Фото после полировки:

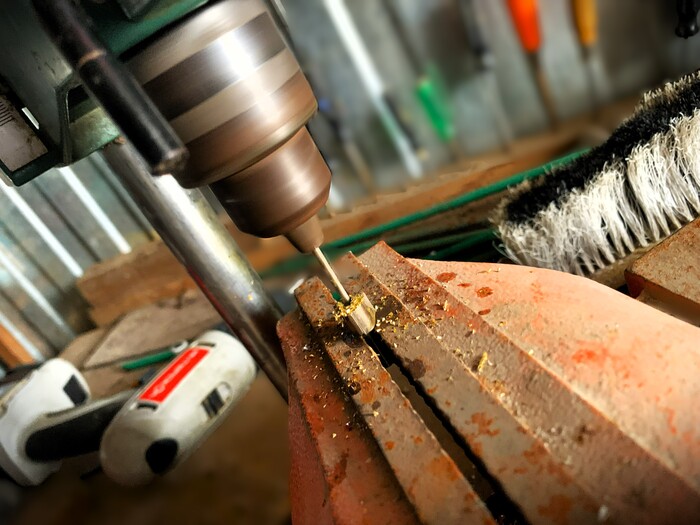

Как попросил заказчик, модуль установил тоже, питание взял от линии +15в и далее через параметрический стабилизатор на 5В LM7805 запитал в сборе, закрепил все это на латунной стойке:

Также заказчик попросил спаять переходник на наушники:

Также была неисправность с долгим появление звука при воспроизведение с ленты, после включения, решилась заменой микросхемы К157УЛ1А. Диодные мосты в целях профилактики были заменены на современные диоды 1n4007 1A. По традиции, коробочка с замененным:

Ну и конечно, демонстрация работоспособности после ремонта:

Видео от заказчика (Павел,привет!) через некоторое время после получения аппарата:

Благодарю за внимание к моему труду! Всем желаю здоровья, крепких сил, удовлетворения от проделанной работы и хорошей музыки в хорошем качестве! Мир!

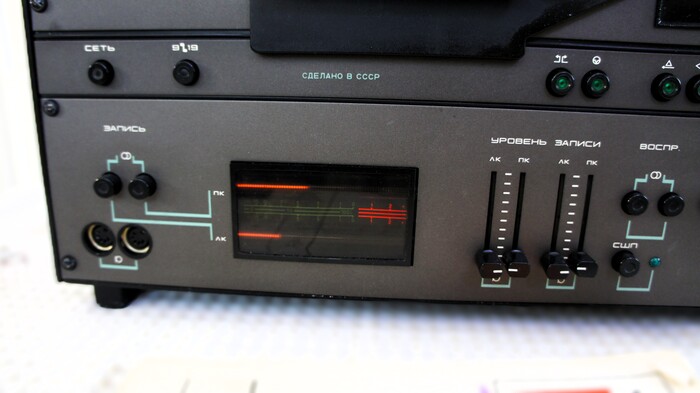

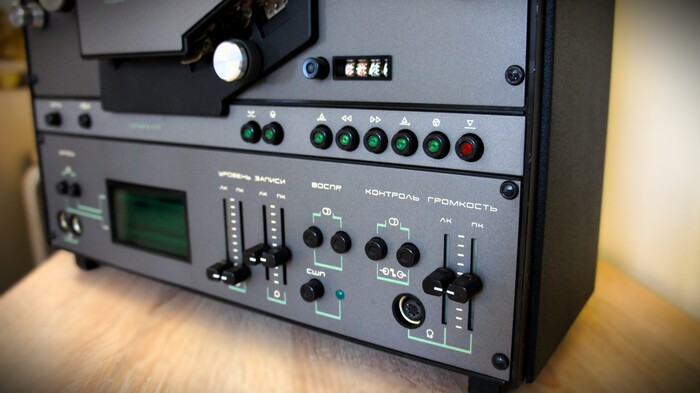

Ростов МК-112 стал продолжением линейки трехмоторных магнитофонов под одноименным названием, выпускался на заводе «Прибор», в моем родном городе Ростов-на-Дону. Модель стала последней в линейке катушечных магнитофонов изготавливаемых предприятием (модель МК012 была тем же самым, что и 112 но с 710ми стеклоферритовыми головками, поэтому не в счет!). Самый свежий по году выпуска магнитофон этой модели, который был у меня на ремонте датировался 93м годом, возможно были экземпляры 94го и даже 95го года выпуска, но это догадки. От модели прородителя «Ростов 105» вышедшей в 85м (есть пост про модель 105-С1), магнитофон получил шасси и компоновку, тот же набор из 3-х двигателей, схему кинематики и много схемных решений. Главным, бросающимся в глаза отличием является электронный счетчик и люминесцентный индикатор уровня воспроизводимого/записываемого сигнала. В электронной части упрощение получил узел электронного слежения за натяжением магнитной ленты, который в прошлых моделях имел следящую систему на оптопаре под левым петлевыбирателем, от нее отказались. В предварительном усилителе вместо специализированной микросхемы тембрблока К174УН10 с электронной регулировкой частотной характеристики, перешли на сдвоенный операционный усилитель К157УД2, усилитель мощности был модернизирован. От деревянных «щечек» по бокам корпуса было решено отказаться в пользу пластиковых. Фото 105ой и 105С1 модели для сравнения, соотвественно:

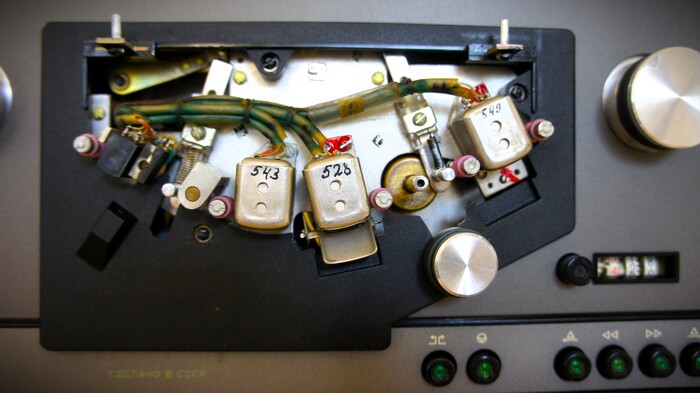

Ко мне аппарат поступил как условно исправный. Требовалось обслужить его, заменить головки с стеклоферритовых серии 510 на новый комплект серии 710 воспроизведение/запись и провести настройку трактов после.

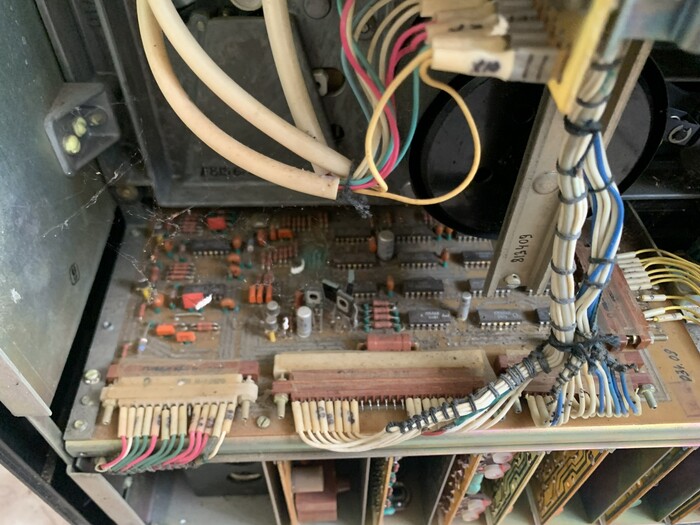

Аппарат долго простоял без дела, но хранился в квартире. Немного пыльный и грязненький, снаружи, но удивительно чистый изнутри:

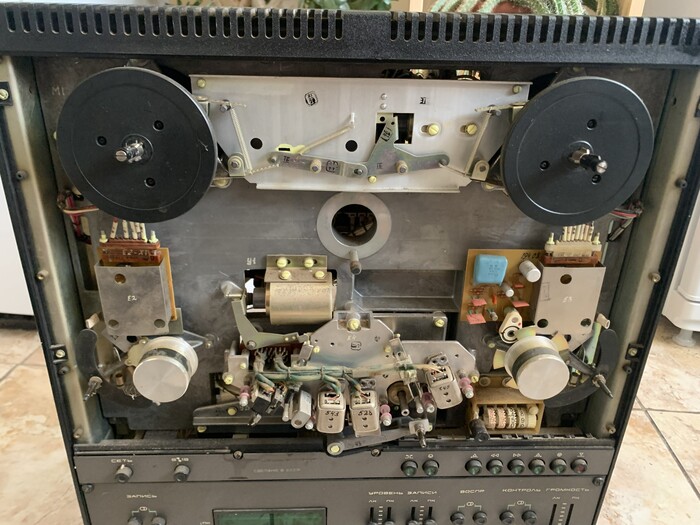

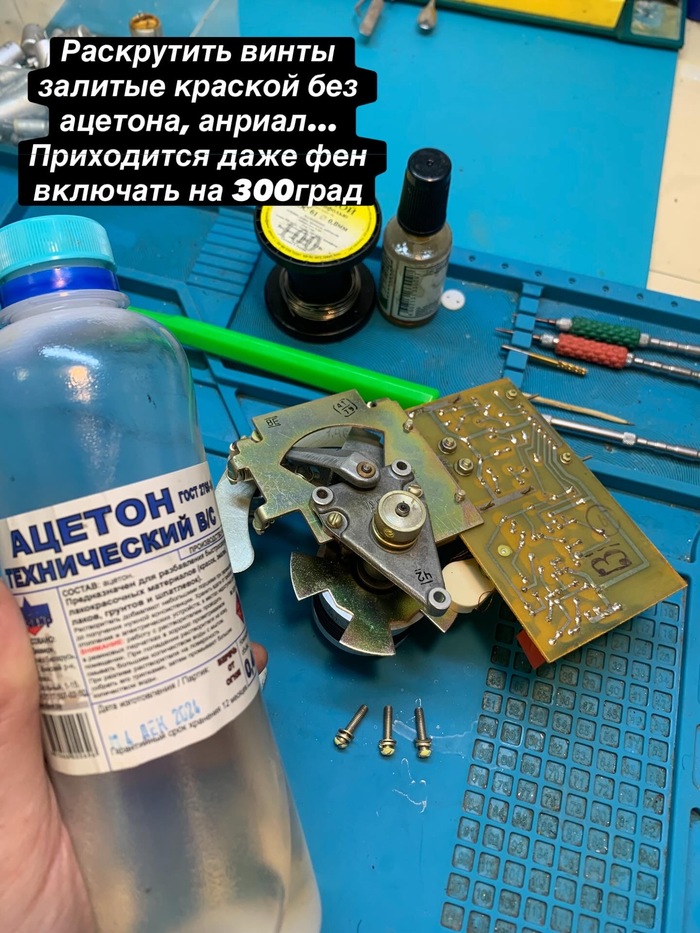

Недолго думая, разобрал аппарат, подготовил к обслуживанию механики и электроники, лицевые панели отправил откисать в ванную:

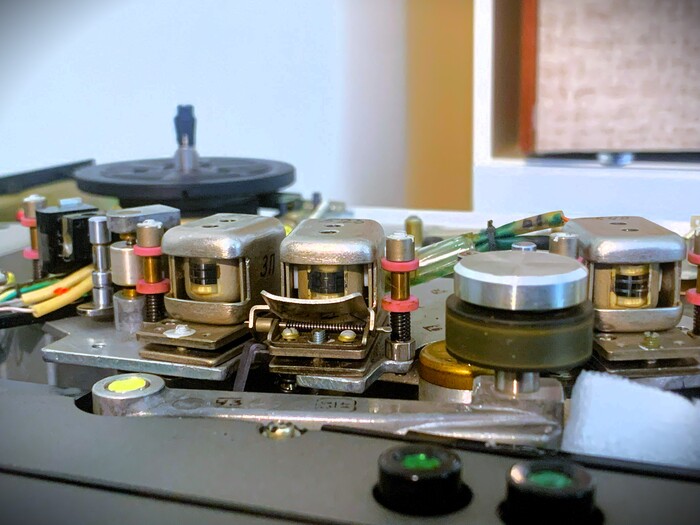

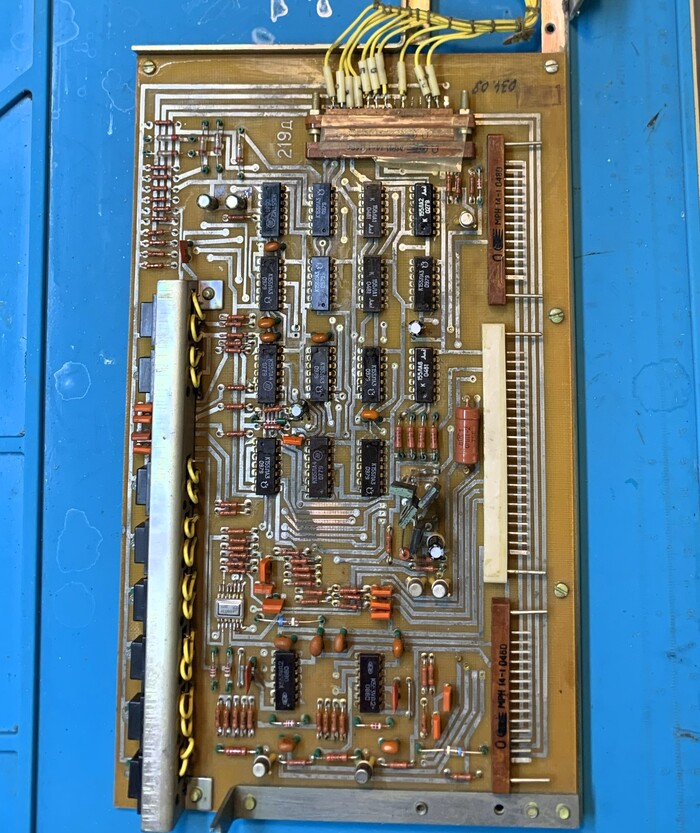

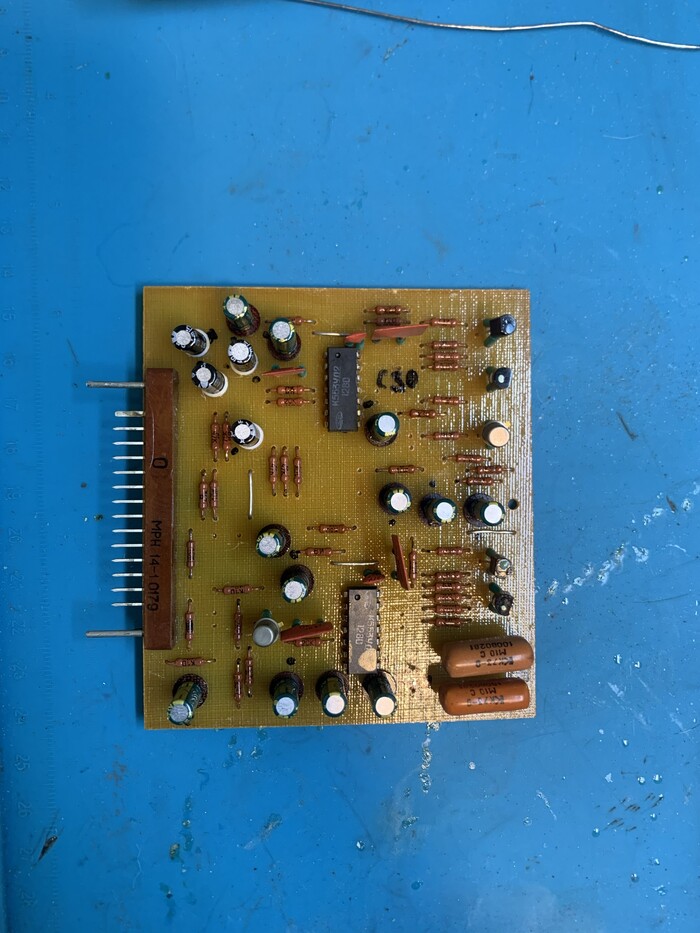

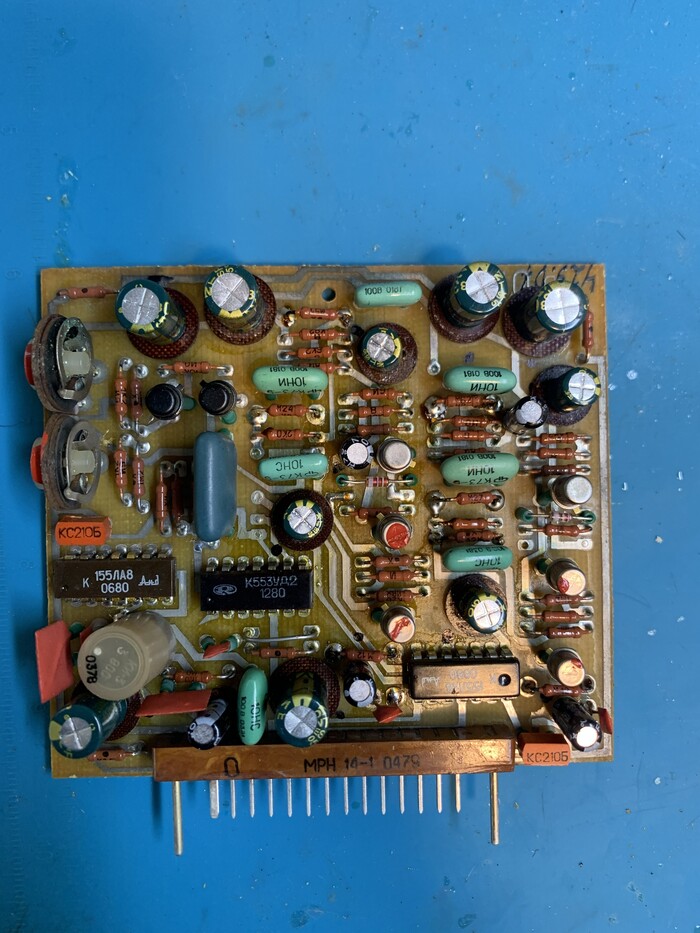

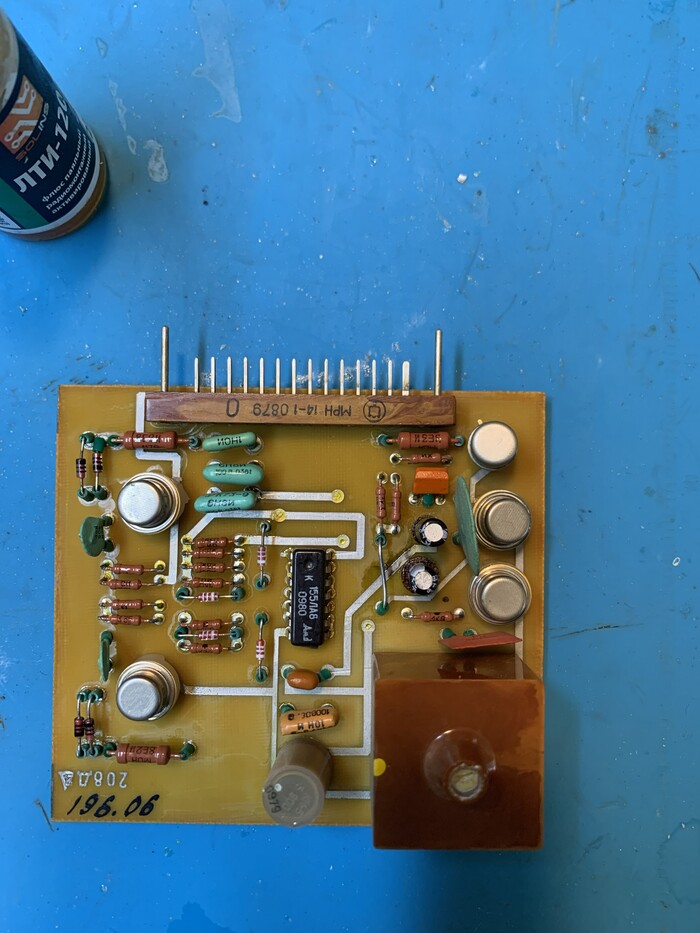

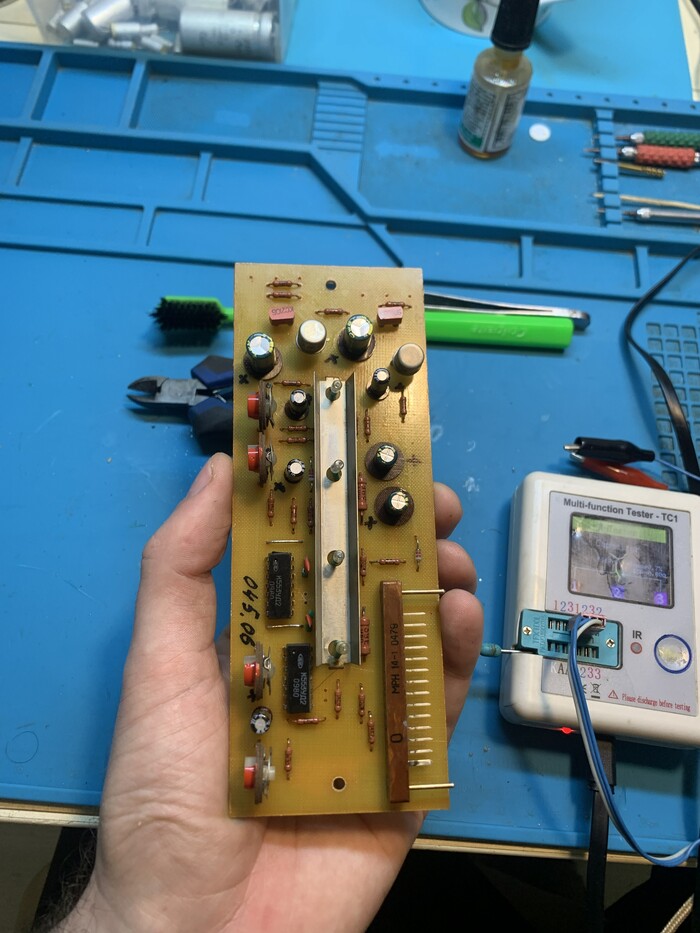

После чистки, смазки механики, заменил обслужил электронику, заменил электролитические конденсаторы, пропаял выводы разъемов шлейфовых соединений на платах, дабы исключить неполадки из-за кольцевых микротрещин. Разобрал все потенциометры, промыл спиртом и смазал силиконовой смазкой. Время установки нового (не бывших в употреблении, с хранения) комплекта головок 6А24.710 и 6В24.710 92-го года изготовления:

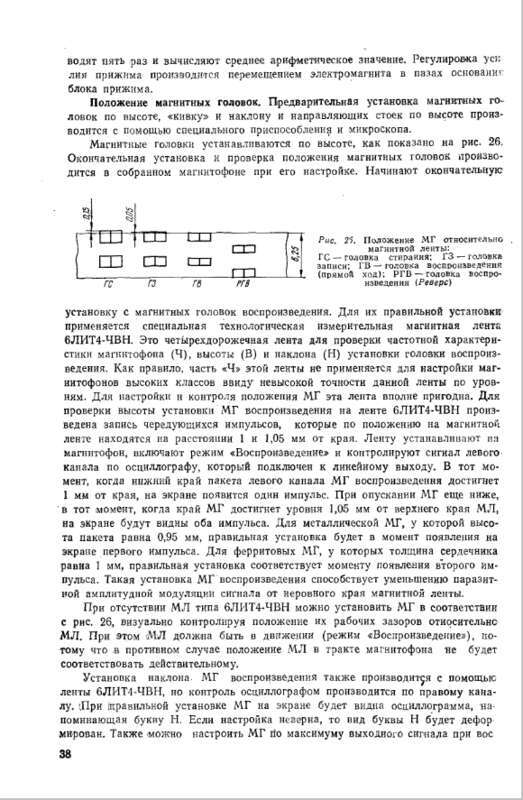

По методике подгона равенства амплитуд синусоидального сигнала частотами 1000 и 10000Гц соотвественно, на уровне -20дБ подстроил запись на 19ой скорости, ранее на тестовой пленке подстроил уровень и линейность АЧХ тракта воспроизведения на той же скорости. 9ку установил «на слух», нет тест ленты. Владелец сразу сказал, что пользоваться будет только 19ой. Измерил коэффициент детонации:

В целом, аппарат не преподнес каких-то неожиданностей, работать с ним было приятно, ввиду хорошего состояния и низкого износа механики. Единственной неисправностью было отсутствие подтормаживания ленты на правом подкатушечнике при нажатии «стоп» после перемотки влево, причиной было отсутствие сигналов с оптопары правого узла, решилось заменой севшего ик-светодиода. Вся работа заняла 2 дня, на третий аппарат был на прогоне и там тоже без сюрпризов, удивительно даже, то, что не было проклятия «впервые собранного после ремонта аппарата», обычно все работает отлично, но стоит все собрать воедино, вылезают всякие неполадки и прочие бяки-заподляки, лично у меня это уже воспринимается, как нечто данное и обязательное:) Здесь же все легко обслужилось и настроилось, заработало с первой сборки!

Благодарю за внимание к моему труду! Желаю вам здоровья, добра и мира! Ну и хорошей музыки в хорошем качестве, друзья!
