Линейка процессорных кулеров PCCooler в последние годы стремительно расширяется, и если модель RT400 с четырьмя теплотрубками уже успела зарекомендовать себя как крепкий «середняк», то герой сегодняшнего обзора, PCCooler RZ500, замахивается на большее. Пять тепловых трубок, заявленный TDP до 250–260 Вт, аккуратный белый корпус и 120-мм вентилятор с гидродинамическим подшипником. Звучит как рецепт универсального решения для современных процессоров. Но так ли это на самом деле? Знакомимся!

Технические характеристики

Упаковка и комплектация

Кулер поставляется в компактной картонной коробке, оформленной в фирменном стиле PCCooler. На лицевой стороне – крупное изображение белой версии RZ500, на обратной – таблица со спецификациями и перечень поддерживаемых сокетов. Внутри радиатор и вентилятор надежно зафиксированы пенополиэтиленовыми демпферами, что исключает повреждения при транспортировке.

Комплект поставки нельзя назвать скудным. Помимо самого радиатора с предустановленным вентилятором, в коробке обнаруживаются:

• усилительная пластина (бэкплейт) для платформ Intel;

• две пары металлических опорные планок (отдельно для Intel и AMD);

• набор гаек и металлоплатиковые втулок;

• четыре пары металлических скоб для крепления вентилятора (две для комплектного вентилятора, две запасные – для второй «вертушки»);

• шприц с термопастой EX90;

• руководство по сборке.

Внешний вид и конструкция

PCCooler RZ500 – это классическая односекционная башня. Белая расцветка (в маркировке – WH) выглядит действительно благородно: окрашены и алюминиевые ребра радиатора, и тепловые трубки, и сам вентилятор тоже целиком белый. Никакого «черного никеля» или контрастных вставок – полное цветовое единство, что особенно оценят сборщики систем в светлых корпусах.

Высота кулера составляет 155 мм. Это значит, что кулер без проблем поместится в большинство среднеформатных корпусов, но в сверхкомпактные офисные «кузовки» он может и не поместится.

Пристально разглядывая радиатор можно заметить, что он все же не симметричный, как кажется на первый взгляд. Объем башни слегка смещен в сторону – в угоду совместимости с планками памяти.

При взгляде с боков, хорошо видно, что длинные торцы пластин отличаются. Кромка, обращенная к вентилятору, выполнена ровной, а задняя, свободная сторона получила волнообразный профиль. По замыслу производителя, подобная геометрия должна ослабить сопротивление воздушному потоку, снизить аэродинамический шум и улучшить продувку радиатора при невысоких оборотах.

Верхняя часть радиатора накрыта декоративной накладкой. Внешняя ее часть металлическая серебристого цвета (судя по всему – алюминий), однако в конструкции есть и пластик, часть которого хорошо видно на «усеченном» уголке – белый чешуйчатый рельеф и тонкая оранжевая полоса. На внешней, металлической, части накладке выгравирован логотип CPS (производительная линейка – PCCooler Performance Series).

Основание изготовлено как единый элемент, который также покрыт черной краской. Сверху на нем предусмотрены охлаждающие ребра, за счет чего формируется небольшой дополнительный радиатор. Сердце радиатора – пять медных тепловых трубок диаметром 6 мм, которые идут прямиком из подошвы кулера.

Основание кулера, как уже упоминалось, представляет собой теплопроводные трубки, плотно сплоченные между собой. На поверхности отчетливо видны следы обработки фрезой, но сама плоскость достаточно ровная. Такая технология именуется технологией прямого контакта (H.D.T., Heat-pipe Direct Touch) и чисто теоретически лучше дополнительной пластины, хотя эффективность напрямую зависит от качества подгонки деталей и общей культуры производства.

Плоскость подошвы идеальна во всех направлениях. Ни бугров, ни горбов, ни ям, ни впадин.

Отпечаток термопасты очень и очень хороший.

В комплекте с RZ500 используется 120-мм вентилятор в белом цвете. Явного обозначения модели вентилятор не имеет. Указаны лишь напряжение и сила тока. Из спецификаций известно, что заявленная максимальная скорость вращения – 2200 об/мин, а построен он на гидродинамическом подшипнике.

Крыльчатка насчитывает десять лопастей. Статор держится на четырех изогнутых стойках. На корпусе можно найти стилизованные стрелки, обозначающие направление вращения крыльчатки и направление воздушного потока. Подключение к материнской плате производится коннектором 4-pin. По углам корпуса установлены резиновые антивибрационные накладки – мелочь, но приятная, так как они снижают возможность передачи вибрации на радиатор.

Установка

PCCooler RZ500 поддерживает весь актуальный спектр сокетов: Intel LGA 115x, 1200, 1700, 1851, а также AMD AM4 и AM5. Процесс установки нельзя назвать сложным. Для платформы Intel сначала необходимо установить бэкплейт на обратную сторону материнской платы, затем накрутить стойки и закрепить монтажные пластины.

Для AMD используются свои пластины, которые устанавливаются на место демонтированных штатных крючков из пластика через металлопластиковые втулки с двусторонней резьбой.

Не забываем снять защитную пленку с подошвы и нанести термопасту. Производитель положил в комплект EX90 – топовый состав PCCooler с заявленной теплопроводностью 14,8 Вт/(м·К). Для пасты из комплекта это весьма высокий показатель, однако несмотря на достаточно большой шприц самого продукта внутри немного: хватит на пару, максимум тройку установок.

Устанавливаем радиатор без вентилятора, так как он перекроет доступ к монтажным винтам, которых здесь всего два. Сам же вентилятор крепим скобами в последнюю очередь, на уже установленный радиатор.

Установленный PCCooler RZ500 никак не мешает доступу к планкам оперативной памяти. Зазор небольшой, но он есть. Если установить нештатный пухлый (38 мм) вентилятор, то доступ к первому слоту будет перекрыт, однако планки чаще установлены только во второй и четвертый слот. Ну и сам вентилятор можно поднять повыше и зафиксировать его таким же штатным образом – препятствий этому нет. Впрочем, это все уже больше удел энтузиастов, а не простых пользователей.

Тестирование – скорость и шум

Первым делом рассмотрим, как изменяются обороты вентилятора при различной скважности ШИМ-сигнала. Управление скоростью и снятие замеров выполнялись с помощью утилиты Fan Control.

Вентилятор из комплекта, по паспорту рассчитан на диапазон от 500 до 2200 об/мин с допуском ±10%. На практике минимальная скорость составила 547 об/мин, что соответствует 25% ШИМ. Максимальная же скорость оказалась 2116 об/мин, что укладывается в заявленные допуск.

Уровень шума замерялся шумомером Мегеон-92130 на расстоянии 15 см от центра ротора вентилятора.

Уровень шума, как и следовало ожидать, растет вместе с оборотами. На 25–40% (547–981 об/мин) кулер работает почти бесшумно, 38,6–39,2 дБА. На 1200 об/мин шум составляет 40,4 дБ, что находится на границе комфорта для тихой системы. На максимальных оборотах (2116 об/мин) уровень шума достигает 53,9 дБА – это уже ощутимо, но для высоких нагрузок приемлемо.

Тестирование – производительность

Все настройки BIOS сброшены на стандартные. Для нагрузки на процессор использовалась утилита Prime95 в режиме SmallFFT, при этом Ryzen 7 7700 выдавал примерно 88 Вт тепловой мощности. Все основные параметры отслеживались с помощью HWinfo. Порядок фиксации результатов был таким: сначала процессор прогревался до стабилизации температуры, после чего отсчет времени в программе обнулялся. На итоговый график выводилось среднее значение температуры по датчику Tctl/Tdie, измеренное за последующие 5 минут работы. В тестовом помещении температура воздуха находилась на уровне 25 °C.

Как видно из графика, при минимальных оборотах (547 об/мин) температура держится на уровне 88,1 °C. Очень неплохо, особенно учитывая максимальную и постоянную нагрузку на процессор. При повышении скорости до 1200 об/мин температура падает до 73,9 °C – это тот самый «комфортный» режим, при котором кулер уже эффективно справляется с теплом, но шума еще нет. Работа на максимальных оборотах (2116 об/мин) позволяет процессору скинуть еще ≈4 °C.

Тестирование – сравнительные данные

Для полноты картины сравним шума, производимый PCCooler RZ500 с другими кулерами.

По уровню шума, в сравнении с иными представителями воздушного охлаждения, PCCooler RZ500 выглядит крепким середнячком.

Сравнение с кулерами схожей конструкции, показывает ощутимое преимущество PCCooler RZ500 над оппонентами. Это логично: пять тепловых трубок RZ500 обеспечивают лучший отвод тепла, чем четыре у оппонентов.

*Стоит оговорится: тестирование PCCooler RT400 проходило ранее, при температуре окружающего воздуха 27 °C, тогда как PCCooler RZ500 и Formula V Line Ice Boid 4PSD12 тестировались при 25 °C. Так что напрямую сравнивать можно лишь эту пару кулеров.

Заключение

PCCooler RZ500 White – это грамотно сбалансированный башенный кулер, который закроет потребности большинства пользователей, собирающих систему на процессорах среднего и верхнего сегмента (Core i5/i7, Ryzen 5/7). Пять тепловых трубок с прямым контактом, совместимость с высокими планками памяти и возможность установки второго вентилятора – все это делает его привлекательным вариантом для сборки в светлом корпусе.

Плюсы

• Приятный дизайн с декоративной алюминиевой пластиной, скрывающей концы теплотрубок.

• Компактность, с полным доступом к слотам ОЗУ

• Высокая эффективность охлаждения при низком уровне шума

Минусы

• Комплектной термопасты хватит всего на 2-3 установки

Мой личный телеграм-канал с анонсами обзоров и прочим на тему ПК и электроники

Компания PCCooler, известная своими системами охлаждения, в конце 2023 года представила новую флагманскую модель воздушного охлаждения – PCCooler RZ620. Этот двухбашенный кулер позиционируется как решение для требовательных пользователей, которым нужен надежный воздушный охладитель с продуманной конструкцией, качественной сборкой и привлекательным дизайном. В этом обзоре детально рассмотрим, из чего складывается его конструкция, изучим комплектацию, а также проведем серию тестов, включая замеры уровня шума и производительности. Погнали!

Технические характеристики

Упаковка и комплектация

PCCooler RZ620 поставляется в крупной картонной коробке, оформленной в фирменном стиле производителя. Дизайн упаковки строгий, но в то же время привлекательный: на лицевой стороне изображен сам кулер, а также присутствуют геометрические узоры и оранжевые акценты, которые стали визитной карточкой серии RZ. На обратной стороне коробки указаны подробные технические характеристики и список поддерживаемых сокетов.

Внутри коробки кулер и аксессуары надежно зафиксированы с помощью пенополиэтиленового кокона, что обеспечивает отличную защиту при транспортировке. Радиатор и вентиляторы дополнительно упакованы в пластиковые пакеты.

Комплект поставки довольно богатый и включает все необходимое для установки:

• Радиатор с двумя секциями и шестью тепловыми трубками

• Два 120-мм вентилятора с гидродинамическими подшипниками

• Набор креплений для платформ Intel (LGA 115X/1200/1700/1851) и AMD (AM4/AM5)

• Усилительная пластина для материнских плат Intel

• Термопаста PCCooler EX90 в шприце

• Кабель-удлинитель с переключателем режимов (скорости) работы вентиляторов

• Печатная документация

Внешний вид и конструкция

Внешний вид PCCooler RZ620 вызывает исключительно положительные эмоции. Кулер выполнен в строгом черном цвете, который разбавляют лишь тонкие оранжевые полоски на верхних накладках. Такое сочетание делает его визуально привлекательным, но не кричащим, что позволяет ему органично вписаться в большинство современных сборок.

Основой конструкции является двухбашенный радиатор. Каждая секция состоит из 54 алюминиевых пластин, нанизанных на шесть медных тепловых трубок диаметром 6 мм. Толщина пластин составляет около 0,5 мм, а расстояние между ними около 2 мм. И пластины радиатора, и трубки окрашены в черный цвет.

Внешние стороны радиатора выполнены в виде чередующихся пирамидок. Теоретически, это решение призвано снизить сопротивление воздушному потоку и уменьшить уровень шума.

Основание выполнено двумя деталями между которыми зажаты теплотрубки. На верхней детали выполнены зигзагообразные холмики, выполняющие, судя по всему, функцию дополнительного мини-радиатора, хотя такое решение вряд ли внесет сколько-нибудь серьезный вклад в общую эффективность.

Подошва радиатора имеет цвет холодного белого металла, вероятно, это никелирование. Его размеры составляют 42 × 38 мм. Поверхность основания имеет круговые следы фрезеровки, но на ощупь это почти не ощущается.

Основание имеет небольшую и хорошо заметную выпуклость в центре. Когда-то, такое решение было довольно частым у серьезных кулеров, но многие считают, что такая выпуклость только вредит. Лично я считаю, что выпуклость как-бы истончает слой термопасты в центре, но в то же время утолщает этот слой ближе к краю. Теоретически, если чиплеты процессора расположены по центру, то такое решение может быть лучше прямой подошвы. Однако, гораздо чаще чиплеты располагаются не совсем по центру, а то и совсем не по центру.

Забегая вперед по времени, но не по логике построения обзора, взглянем на отпечаток термопасты. Как и ожидалось, в центре слой довольно тонкий, а к краям заметно утолщается.

Вентиляторы, устанавливаемые на RZ620, не имеют обозначения модели. Из заявленных характеристик известно лишь что они и оснащены гидродинамическими подшипниками (FDB). Крыльчатка насчитывает девять серповидных лопастей. Статор держится на четырех изогнутых стойка. Рамка вентилятора имеет воронкообразные скосы на входе и закругленные – на выходе.

Кабель у вентиляторов довольно короткий, но зато имеет Y-образное ответвление для каскадного подключения (позволяет подключить вентиляторы к одному разъему материнской платы). Уголки имеют прорезиненные вставки, а на корпусе есть стилизованное изображение стрелок, указывающих направление вращение крыльчатки и воздушного потока.

Установка

Процесс установки кулера PCCooler RZ620 нельзя назвать сверхсложным, но он требует внимательности и наличия длинной отвертки. Основная сложность заключается в том, что крепежные винты находятся между двумя башнями радиатора, и для доступа к ним требуется инструмент с удлиненным жалом.

Для платформы AMD (сокет AM5) процесс выглядит следующим образом: необходимо снять штатные пластиковые крючки, установить металлопластиковые стойки, установить монтажные пластины и закрепить их гайками с накаткой и нанести термопасту.

Кстати о термопасте. Здесь производитель положил EX90. Это флагманский продукт PCCooler с заявленной теплопроводностью 14,8 Вт/(м·К). Такой показатель является очень высоким для комплектной пасты, однако самой термопасты в шприце весьма мало и хватит ее максимум на 2-3 нанесения.

После того как монтажные пластины стоят на плате, а термопаста нанесена, устанавливается радиатор и фиксируется с помощью двух подпружиненных винтов. Остается лишь навесить вентиляторы при помощи проволочных скоб.

Кулер PCCooler RZ620 довольно крупный и перекрывает доступ к оперативной памяти. Так, на материнской плате ASUS Prime X870-P WIFI доступ к планкам памяти оказывается перекрыт полностью, но сами планки (во всяком случае с небольшим радиатором – XPG Lancer Blade RGB) не мешают установке кулера.

Тестирование – тестовый стенд

Для оценки эффективности PCCooler RZ620 был собран тестовый стенд на базе процессора AMD Ryzen 7 7700 и материнской платы ASUS Prime X870-P WIFI. В качестве термоинтерфейса использовалась комплектная паста PCCooler EX90. Температура воздуха в тестовом помещении на момент проведения испытаний находилась на уровне ≈26°C.

Тестирование – уровень шума

Сначала были замерены скорости вращения вентиляторов в зависимости от ШИМ-сигнала. Результаты представлены на графике.

Как видно из графика, вентиляторы стартуют с 516 об/мин при 12% ШИМ. С ростом сигнала скорость плавно увеличивается, достигая 2153 об/мин на 100%. Это довольно высокий показатель для 120-мм вентиляторов, что обеспечивает хороший запас по производительности.

Далее был замерен уровень шума вентиляторов в зависимости от скорости.

При минимальных оборотах (12-20%) уровень шума составляет 38,6 дБА, что является фоновым показателем для тестовой комнаты. Слышимость вентиляторов начинает заметно проявляться после 40% ШИМ (40,6 дБА). На максимальных оборотах уровень шума достигает 55,8 дБА. Это довольно громко, однако стоит учитывать, что на 100% вентиляторы работают только в стресс-тестах.

Тестирование – производительность

Самое интересное – это производительность охлаждения. На графике ниже показана зависимость температуры процессора от скорости вращения вентиляторов.

При минимальной скорости 516 об/мин температура процессора составила 93,6°C. Это ожидаемо, так как при такой низкой скорости вращения вентиляторов кулер не может эффективно отводить тепло. Однако уже при 800 об/мин температура падает до 80,6°C, а при 1200 об/мин – до 75,8°C. Дальнейшее увеличение скорости дает меньший прирост: 72,1°C при 1600 об/мин, 71°C при 2000 об/мин и 70,4°C при максимальных 2167 об/мин.

Таким образом, оптимальным режимом работы является диапазон 1000-1400 об/мин, где обеспечивается хороший баланс между температурой (около 75-78°C) и уровнем шума (около 40-44 дБА).

Тестирование – сравнительные данные

И для полноты картины сравним уровень шума PCCooler RZ620 с другими кулерами

Сравнительный уровень шума:

При фиксированной скорости 1200 об/мин PCCooler RZ620 показывает уровень шума 40,7 дБА. Это сопоставимо с такими моделями, как Formula V-Line Ice Boid 4PSD12 (40,6 дБА) и Cooler Master MA612 Stealth (40,9 дБА). При этом Thermalright Frost Commander 140 оказался громче – 44,1 дБА, а Thermalright Ultra-120 EX Rev.4 – тише (39,7 дБА).

Сравнительная производительность:

В сравнении с младшей моделью RT400, кулер RZ620 демонстрирует явное преимущество. При 800 об/мин температура на RZ620 составляет 80,6°C против 82,9°C у RT400. При 1200 об/мин – 75,8°C против 77,7°C. При 1600 об/мин – 72,1°C против 74,8°C. И при 2000 об/мин – 71°C против 73,9°C. Разница составляет от 2 до 3 градусов, что является ощутимым преимуществом.

Заключение

PCCooler RZ620 – это удачный кулер из старшей кагорты воздушного охлаждения. С одной стороны, это добротно сделанный двухбашенный кулер с приятным дизайном, богатой комплектацией и действительно высокой эффективностью охлаждения в своём классе. С другой — он не лишён нескольких спорных решений, которые могут стать решающими при выборе.

Главное достоинство RZ620 – способность эффективно отводить тепло от среднесегментных процессоров при умеренных оборотах вентиляторов. Уже на 800 об/мин температура процессора Ryzen 7 7700 опускается до 80,6°C, а на 1200 об/мин — до 75,8°C. Это отличный результат, который позволяет рекомендовать кулер для массовых процессоров. При этом в диапазоне 1000–1400 об/мин сохраняется комфортный баланс между температурой и шумом.

Конструкция радиатора со 108 пластинами (суммарно) и шестью теплотрубками обеспечивает хороший теплоотвод. Внешний вид кулера строгий, но не безликий: черное матовое покрытие с тонкими оранжевыми акцентами аккуратно украсит любую сборку без подсветки. Комплектная термопаста EX90 с теплопроводностью 14,8 Вт/(м·К) – приятный бонус, хотя ее в шприце маловато (на 2-3 нанесения).

К минусам стоит отнести перекрытие слотов оперативной памяти – хотя сами планки с низкими радиаторами установке кулера не мешают, но доступ к разъемам преграждается. Еще один спорный момент – выпуклое основание. Такое решение может быть оправдано при центральном расположении чиплетов, однако на многих процессорах (особенно AMD Ryzen с несколькими CCD) чипы смещены. Отпечаток термопасты подтвердил эту особенность. Также установка требует длинной отвертки из-за глубоко посаженных винтов между башнями.

Мой личный телеграм-канал с анонсами обзоров и прочим на тему ПК и электроники

Ноутбук Lenovo ThinkPad X13 Gen 2

Шум появляется строго при резком старте: на 1 секунду при включении ноутбука, а также циклично («секунду жужжит — секунду молчит») при запуске игры, иногда может жужжать и дольше, как вы считаете, в чём причина? Из вариантов только замена?

P. S. Не всегда шумит, иногда норм, до определенного момента, а потом только выключение, и после этого перестаёт шуметь, не спасает даже закрытие самой игры, но основной триггер это именно игра

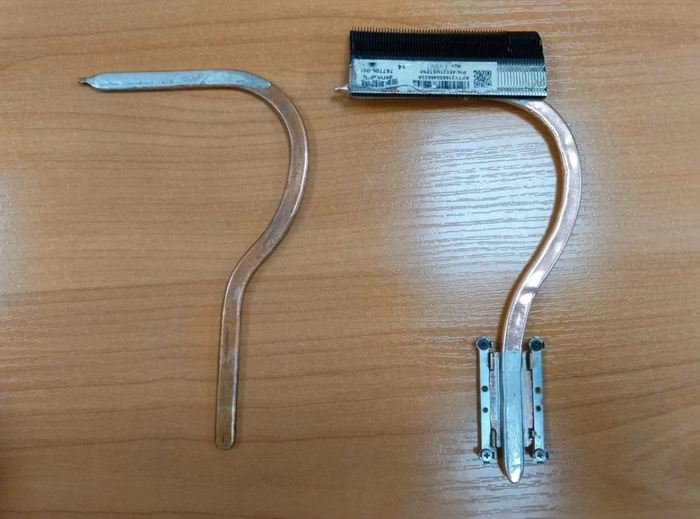

Допоняю, термопаста высохла, там, где трубка охлаждения крепится к видеокарте.

P. S. В целом я понял, что нужна замена, нашёл детали, нашёл чем смазать , думаю справлюсь сам, всем спасибо , удивлён, что у нас так много грамотных по теме людей.
