Путь к SSF через боль и страдания (часть2)

Часть 2

Продолжим.

Б/у видеокарту перед установкой решил разобрать и обслужить. По факту этого можно было и не делать, она была в прекрасном состоянии, чистенькая, а прокладки не потекли. За 20000р. крайне удачная покупка.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Радиатор мне показался очень хорошим, поэтому устанавливать ранее купленную систему охлаждения ARCTIC Accelero Xtreme III я не стал. Да она была бы эффективнее, но клеить все эти радиаторы и заморачиваться с установкой ради снижения температуры на 10 градусов я не захотел.

Открутил штатные вентиляторы.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

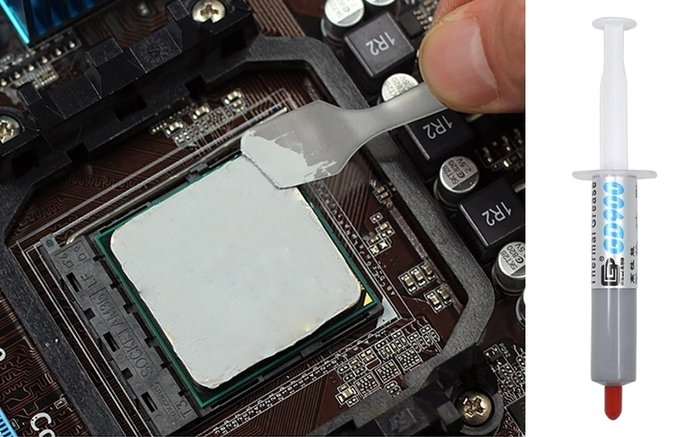

Заменил термопасту и установил переходник для подключения стандартных 120мм вентиляторов напрямую к видеокарте. Это позволит управлять ими через MSI Afterburner.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Далее фотографии процесса сборки описывать ничего не буду, думаю там и так все понятно. Сложного ничего нет.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Произошел неприятный момент. Видеокарта в этом исполнении имеет не стандартную ширину, из-за чего провода питания немного выпирали и не давали закрыть крышку.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Решение было найдено.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Вот теперь все ОК.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Заодно переделал крепления нижних вентиляторов на более надежное. Высота проставок 8мм.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо
Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Т.к. блок питания мне меняли по гарантии и новый отправляли из США, то там была американская вила. Долго искал провод с нормальным сечением проводников, но все же нашел. 3x1.5, обычно в магазинах 3x0.75. Комплектный идет с сечением  3x1.3.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Монитор установил на кронштейн, тем самым освободив место на столе.

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

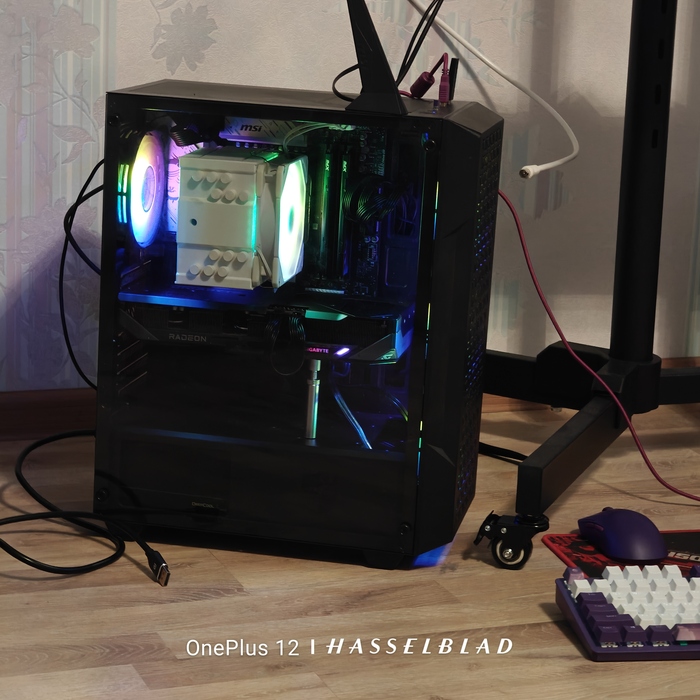

На данный момент система в сборе выглядит так:

Путь к SSF через боль и страдания (часть2) Mini-Itx, Сборка компьютера, Комплектующие, GTX 1080 ti, Ryzen 5, Корпус ПК, Системный Блок, Длиннопост, Компьютерное железо

Дальнейшие планы:

В конце ноября я должен получить свою белую клавиатуру от dark project, будет заменена система охлаждения на Kraken x53 + Noctua A12x25 pwm (2шт).

В конце года будет апгрейд на Ryzen 5600x + RTX3080.


По итогу хочу сказать, что корпусом я ояень доволен. В текущей конфигурации температура процессора и видеокарты в стресс тестах никогда не поднимается выше 60 градусов. При работе в браузере, просмотре фильмов и других не ресурсоемких задачах система полностью бесшумна. В нагрузке очень тихая, слышны только вентиляторы процессора, поэтому я и перехожу на  Kraken x53. С настройками работы помпы на 60% и вентиляторами на 50% система должна стать бесшумной и под нагрузкой.

Показать полностью 22
14

Мои 5%. Часть 1. Введение

У каждого в жизни наступает переломный момент, когда он после долгого времени зависания на Пикабу он переходит наконец к написанию своего контента.
Похоже сегодня настал мой черед XD.

У каждого есть свои «хотелки», что-то, чего страстно желаешь, но просто так взять не получается (новая машина, квартира, отпуск на Багамах или просто вон та жо**стенькая девочка у кассы). Большая часть из них (по моим прикидкам около 95%) никогда не будет выполнена, но сегодня я хочу остановится на тех самых 5%.

Моя история будет о том, как я на протяжении 3-х или уже 4-х лет создавал и модернизировал комп своей мечты и что из этого вышло. История длинная, на много частей. В процессе буду формулировать некоторые выводы и замечания, которые может быть помогут или сподвигнут других энтузиастов на реализацию своей мечты. Ну и мне будет полезно все еще раз прокрутить в голове и подумать куда двигаться дальше.

Ну, начнем)
Основу для своей гениальной и оригинальной идеи я конечно-же спиз позаимствовал. А вот оригинал:

Мои 5%. Часть 1. Введение Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Впервые я увидел его возможно даже тут, но так или иначе у меня актуальная инфа о проекте бела следующая:
Ссылка 1
Ссылка 2

«Ни хе  Ого!» - сказал я себе - «мне бы такую штуку...» Ну и пошел на кухню пожрать. Тут в принципе можно было историю и закончить, но проходит пару месяцев, и я снова натыкаюсь на те же фотки. И на этот раз я решил все это так не оставлять.

Начало своего пути опишу в след посте попозже.

Спойлер: в итоге я довел свою задумку до этого:

Мои 5%. Часть 1. Введение Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Баянометр ругался на картинку оригинала из другого поста.

Показать полностью 1
11

Мои 5%. Часть 4. "И все идет по плану..."

Часть 1.

Часть 2.
Часть 3.

Уже как минимум 3 людям интересно продолжение, по-моему это успех XD. Поэтому я продолжу строчить.

День 256
Купил еще 8 гигов оперативки, итого стало 16, старые запчасти толкнул на АВИТО. Планирую покупку видеокарты и скоростного SSD под систему. Попозже, ибо впереди отпуск.


День 321

(нет это не отпуск такой был)
Купил такую же вторую видеокарту (RX 480 8 GB), вставляю её и собираюсь настраивать Crossfire.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

(пару часов спустя)

После вставки второй видеокарты Windows не заводится, анализ показал, что полетела куча драйверов, придется переустанавливать ОС на другой диск. Видеокарты кстати очень отличаются в своих физических параметрах (длинна\высота), не очень понятно, как теперь подбирать водоблоки и будут ли они для каждой из карт.

День 323

Ну, все даже хуже, чем я ожидал. Адекватный прирост наблюдался только в 1й из протестированных игр, в остальных либо нет разницы, либо заметное ухудшение производительности, которое пришлось лечить правкой настроек или вообще выключением Crossfire.

Прирост наблюдался в играх, где AMD значится среди спонсоров\разработчиков. Ну само собой там все оптимизировано и драйвера вылизаны.

Например, в играх Deus Ex: Mankind Divided и новом Hitman прирост мог достигать 60%. Но вот в Ведьмаке 3 прироста не было, более того, если не поправить стандартные настройки, то имело место падение FPS раза в 2. В Fallout 4 разницы не выявлено.
Зато в тестах результаты внушительные, но я блин не для тестов все это покупал.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я ожидал похожего результата, ибо видел мнения и тесты о работе 2х видеокарт в связке, но все-таки разочарован. Надеюсь больше игр в будущем будут поддерживать несколько видеокарт.

Процессор я разогнал очень и очень неплохо, до 4,8 ГГц (20% прирост). Вот тут трехсекционная система жидкостного охлаждения весьма кстати. Работает тихо, процессор не греется при том, что разогнан под завязку(с напряжениями сильно не игрался).


День 351

Заказал SSD и еще один жесткий диск на 2 ТБ (такой же как у меня был) для построения рейд-массива . Безопасность превыше всего и очень не хотелось бы потерять все данные или даже их часть из своего архива.


День 365

Пересмотрел свои приоритеты насчет видеокарт после очередного сбоя ПК во время обновления драйверов на графику. Не дает Crossfire нормального прироста во многих играх, он потребляет энергии больше, чем хотелось бы, СВО делать на все это заметно тяжелее.
Итог раздумий - буду брать одну мощную видеокарту, которая по производительности будет лучше старых двух, далее на нее уже установлю на СВО причем с нормальным водоблоком. Поскольку я пересмотрел уже огромное количество обзоров\тестов на эту тему, выбор был очевиден - GTX 1080.

А пока ждем...
Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 380

Дисковая система приведена в порядок, система на SSD стартует почти моментально, рейд функционирует нормально(создал аппаратный RAID 1 с помощью утилиты INTEL). Теперь и скорость работы хорошая и потерять свои данные, собранные за много лет не страшно.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Также купил еще 2 планки оперативной памяти по 8 гигов, итого стало 32. Это максимум, для всех игр хватает с головой и можно даже пару виртуалок покрутит.

День 423
Видеокарты были по очереди распроданы майнерам, который отрывали их с руками. Вторую даже продал дороже, чем купил. Заказал GTX 1080 в ComputerUniverse и ждал её прихода со дня на день. Также на Али-экспресс был заказан фуллкавер водо-блок под эту модель. Ииии...

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Да... сейчас папочка будет вставлять...

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Тест видеокарты в процессе, полет нормальный. Я очень доволен получившимся результатом. Во всех играх прирост около 40-60% FPS по сравнению с RX 480. В тестах одна GTX 1080 результаты показывает почти как 2 RX 480, но тесты идут в топку.

День 428

Наконец приехали последние детали для СВО. Могли довезти побыстрее и поаккуратнее, но аналоги в России стоят бешеных денег. Завтра начну примерять что к чему.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 429

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Ну... примерил бл**ь... о**ительно примерил. Давайте посмотрим с другой стороны.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Да, именно так... Водоблок выступает на 3 сантиметра выше видеокарты, что на 2 сантиметра выше моего корпуса… Потому что я не учел его высоту при планировке, потому что при планировке я не планировал брать такой водоблок (извиняюсь за тавтологию).


Так или иначе решаю все запихнуть, над решением проблемы подумаю позже.

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Чтобы видеокарта влезла с водоблоком пришлось убрать "подставку" под материнскую плату и подложить под крышку импровизированную прокладку. А я то думал, что после стола из профилей дичи уже не будет...

Мои 5%. Часть 4. "И все идет по плану..." Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 433

Изрядно попсиховав, прикинув все варианты:

• Купить удлинитель для PCI-e 3.0 (райзер), подключить через него видеокарту и положить её горизонтально (неудобно ибо негде закрепить и сам переходник не дешев)

• сделать прорез в корпусе и опустить материнскую плату на полтора сантиметра (портит концепцию, сложно из-за подставки, на которой стол прикручен к стене)

• нарастить высоту с помощью толстой прокладки, например, резиновой (дикая дичь)


Взвесив все за и против, решил не применять сомнительных решений и просто изготовить новый корпус. В текущем были огрехи и помимо высоты, так что этот вариант был самым надежным. И в этот раз я мог учесть намного больше факторов, т.к. все комплектующие были в наличии.

Чертежи и 3D модель буду строить сам, неспеша, потому как к текущей модели основные претензии к внешнему виду и эргономичности. Кстати результатом подключения СВО на видеокарту я доволен, по прикидкам выигрыш в температуре видеокарты около 15-20 градусов при том, что я разогнал её сильнее, чем раньше + теплый воздух теперь выводится за пределы корпуса, и не нагревает материнскую плату и все что рядом.

Едем дальше...

Показать полностью 11
6

Мои 5%. Часть 7. To be continued...

Часть 1.

Часть 2.

Часть 3.

Часть 4.

Часть 5.

Часть 6.


Это не начало и не конец моей истории, это её текущее состояние. После очередного переезда прям перед началом пандемии и изоляции я снова переехал и на этот раз делать кучу дырок в стене мне не очень хотелось (а вся эта конструкция была прикручена именно к стене).

Решил сделать простые ножки для опоры, но никто не работал из мастеров с Авито не работал, так что я заручился помощью дяди и стал ваять ножки сам из квадратной профильной трубы.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Кривовато, покрашено от балды, но зато прочно, выдержит и стол и меня сверху. На эту конструкцию я решил установить кронштейн для 3х мониторов. Продав свой вспомогательный, купил 2 такие же как основной, купил кронштейн для 3х мониторов, который должен мне подойти.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Когда я все установил, я понял что ничего он мне не должен, несмотря на то, что мои мониторы были диагональю как раз 32 дюйма (SAMSUNG C32JG50QQI 31.5"), они не помещались. Может они думали, я мониторы буду вешать поперек или сыграл тот факт, что мониторы с изгибом и не хватало места именно для их верного расположения полукругом... я не стал задаваться этими вопросами, просто купил еще один такой кронштейн и докрутил по одной секции в каждую сторону.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я думаю даже на этом фото видно, насколько мониторы криво стояли... Или производитель соврал про максимальную массу или это расчёт был без учета, что мониторы будут не строго по одной линии в итоге они не стыковались от слова совсем, что жутко бесило.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Так или иначе все работало и я решил не негативить и придумать что-то позже. Так прошла пара месяцев без особых изменений(фотка просто для вида).

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Ну и так бы еще какое-то время продолжалось, пока я не увидел капли зеленого цвета под столом... Это текла жижа СВО.

К счастью текла она не на комплектующие, а на дно корпуса, прям из под помпы. Или шланг где-то дал течь или где-то я толкнул помпу и что-то открутилось, сути дело это не меняло. Разбираю половину СВО, прособираю заново, новое положение не очень удачное, жижа не попадает на помпу при включении и та сгорает т.к. я не отрегулировал обороты перед включением...


Ну, ладно. По-плохому, так по-плохому. Разбираю СВО далее, вижу признаки разлива там, где их первоначально не заметил, опечаливаюсь. Заказываю обычный ПК корпус и более-менее удобный стол для компа, железяку разбираю к чертям.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

В ходе разбора обнаруживаю много старых подтеков, нижняя часть БП просто вся замазана засохшей жижей, видимо сочиться стало давно, но не сразу заметил.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Все разбираю, чищу продуваю, собираю в обычный корпус, на видеокарту навешиваю родную систему охлаждения. Разбираю старый корпус-стол, собираю новый стол, ставлю мониторы на оригинальные ножки.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Если до этого я был на грани, то вот тут я уже реально психанул...

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Одинаковые мониторы на одинаковых ножках (вероятно нет) не могут стоять ровно на столе выставленном по уровню!!! Немного криков и пара бутылок пива исправляют ситуацию. Но есть подозрения, что в новом корпусе все расположено плохо и будет перегреваться. На следующее утро завожу тесты. Стресс аиды, до разбора старого корпуса, 10 минут полет нормальный.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

А это в новом, после сборки. Перегрев через 2 минуты.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Понимаю, что зря я сразу не прикрутил кулеры на радиатор процессорной СВО, кулеров на передней панели корпуса не хватает и я с трудом разбираю и кое как запихиваю радиатор уже с кулерами в нужной конфигурации.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Итого воздух активно проходит через радиатор процессора и слегка обдувает видеокарту, потом уже максимально разогретый воздух выводится из корпуса вентиляторами сверху. Плохо, но пока больше никак. Снова запускаю аиду.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Не падает, но все температуры ожидаемо выше, чем в старом корпусе. Посмотрим на тест видеокарты.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

полный разгон, но хорошая продуваемость в старом корпусе даже без СВО дает нормальные показания. Смотрим новый.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Чтобы видеокарты держала адекватные температуры пришлось разгон поубавить. Итого + 10 градусов при меньшей производительности.


Ладно, скоро похолодает, это даже удобно будет... ногам теплее. Посмотрел на мониторы, решаю подвесить из на 2 кронштейна сразу, все-равно криво что так, что так... Итоговый вид.

Мои 5%. Часть 7. To be continued... Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Вот за эти я сейчас сижу и дописываю свой пост. Может показаться, что я пришел примерно к тому с чего начал, но лично я так не думаю.

Выводы и комментарии по всему что я изложил следующие:


1) Свои мечты воплощать можно и нужно, иначе жизнь УГ. Надо готовиться к тому что это будет долго и дорого.


2) Все необходимо планировать заранее и тщательно - строить модели, делать расчеты и закупать запчасти лучше до а не в процессе, иначе количество лишних действий будет на порядок выше. Для планирования и изготовления неплохо привлекать специалистов, готовить эскизы и 3Д-модели. Например второй корпус мне сделали по 3Д-модели.


Хорошие программы для моделирования: SketchUp Pro - для создание 3D модели изделия,  Solidworks flow simulation - для моделирования воздушных потоков, полезно при расчёте охлаждения (статья тут)


3) Не умеешь что-то сам - отдай профессионалу, дешевле выйдет.


4) Дешевый сыр только в пятёр мышеловке. Не ведись на слишком хорошие предложения. Но также не стоит отвергать выгодные варианты, например, собирать СЖО на али экспресс очень выгодно. Каждая из купленных на али помп проработала более 2 лет и ушла в мир иной по моей вине.


5) Все что выше написано требует денег и времени. В моем случае это и рабочее место и место досуга, так что это окупалось.


6) Заранее продумай алгоритм\план действий в случае когда что-то пошло не по плану. В случае масштабных проектов импровизация не работает плохо и снижает качество результата. Будь готов начать все с начала.


А теперь ответы на популярные вопросы:


Зачем\почему\нафига это - потому что захотел и потому что мог
Это уродство\неудобно\бесполезно - мне было очень удобно все было на тех расстояниях, как нужно и я уже ощущаю неудобство от текущего варианта. С точки зрения охлаждения в моем корпусе при прочих равных нагрузках температуры были ниже на 20+ градусов в зависимости от элемента.
Ты это\то сделал не так - я учился в процессе. Делал что мог как мог и по итогу получил удовлетворительный результат.



Я не знаю  когда будет следующая часть и какой она будет, но уверен, что по итогу выйдет еще лучше. А пока я буду черпать знания\вдохновение, на пикабу было много похожих интересных проектов.
Спасибо, что уделили мне время, коментарии, интересные идеи и аргументированные замечания приветствуются :)

Показать полностью 15
8

Мои 5%. Часть 2. То, что обычно за кадром

Часть 1.


Здесь я хочу рассказать о том, что обычна не очень то освещается: долгие раздумья, замешательство и первые херовые результаты... Как-то во всех этих офигенных историях создания все легко получается... Бац - сварил, баз - положил внутренности, бац - статью на пикабу по результатам написал, а в жизни то оно не совсем так.

Прикидывая стоимость того компа, что у мужика из 1 части был ИСХОДНЫМ, не говоря уж о трудозатратах на его переделку я тихо офигевал. Изготовление его заняло около полгода при том, что большая часть компонентов была изначально и мужик был явно рукастый.

Многие особенности изделия я посчитал излишними , других же, по моему мнению, наоборот не хватало. Пораскинув мозгами, я составил требования к новому ПК:

1. Системный блок должен выполнять функцию стола с прозрачной крышкой и вспомогательным отсеком (форм-фактор оригинала)

2. Мониторы также должны висеть над столом на кронштейнах

3. Система охлаждения должна быть переработана, самые греющиеся элементы (Процессор и Видеокарта) должны охлаждаются жидкостью

4. Система в целом должна быть более мощной, чем сейчас - больше оперативной памяти, 2 видеокарты или одна помощнее(да планы я строил имея только ведро с болтами), источник бесперебойного питаний должен быть внутри корпуса

5. Цветовую гамму должны составлять красный и черный цвета + подсветка (ну а куда ж без неё)

6. Это должно быть реально с учетом того, что я не миллионер :)

Собственно начал я с планирования.

День первый

Нарисовал примерно что хочу видеть, наметил где должны располагаться части и примерно прикинул размер стола. Понял, что двухмерная модель мне особо ничем не поможет и нужно двигаться в сторону 3Д.

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы художник

День 15

Никогда бы не подумал, что так тяжело достать пару коробок, но дело сделано и теперь я сижу над большой коробкой и запихиваю в нее коробки поменьше. По сравнению с рисунком, взаимное расположение элементов было решено поменять. Начал подсматривать в магазинах новые комплектующие.

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы конструктор

День 21

Приехали первые ништяки :) Кулеры и панель для контроля за ними + СЖО на процессор. Через пару дней приедет еще и БП на 1100 Ватт (не спрашивайте, надо).

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы мажор

День 32

Что вы знаете о металлопрофилях для подвесных потолков? Они довольно легкие, дешевые и найти их просто. Когда я посмотрел цены на листы алюминия и на аргоновую сварку, то сразу понял, что это нужно "оптимизировать". Аналогичный лист железа весит порядка 25 кг и был заметно дешевле, но инструментов и навыков  работы с ним у меня не было, но мне хотелось поскорее начать собирать комп. Так что...

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы инженер

День 39

Поместил все новые\старые детали в корпус, сразу стало ясно какие расстояния надо оптимизировать и какие части поменять местами. В будущем... а пока пусть этот Франкенштейн постоит, на табуретках в углу.

Старый ПК стол был разобран и депортирован на дачу. Старый корпус продан.

Запчасти валялись в корпусе, как картоха в мешке, но все работало.

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы... О боже, мои глаза :,(

День 47

Как бы ужасно это не выглядело, стояло оно еще ужаснее (на табуретках). Но это помогло мне понять оптимальную высоту для стола и мониторов, которые я уже повесил.

Мои 5%. Часть 2. То, что обычно за кадром Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Я у мамы строитель

День 59

Вариант сделать стол самому (как я думал первоначально) отпадал, нет времени, нет материалов, нет опыта в сварке... Рукожоп в общем и слегка ленивый, но могу себе в этом признаться. Нашел на Авито контакты мастера по сварке и узнал примерную цену, пусть берется профессионал. С меня нужен только чертеж. Нормальный чертеж на листе ватмана, с расстояниями, перспективой и т.д. Но где ж его взять то…

Мааам!

Показать полностью 7
6

Мои 5%. Часть 5. Я сделяль

Часть 1.

Часть 2.

Часть 3.

Часть 4.


"Когда-нибудь это закончится". Примерно с такой мыслью я приступал к каждой следующей главе своей истории. Она будет короткая и результативная.


День 448

Когда-то давно менял местами контакты  molex питания помпы СВО,  чтобы понизить напряжение  уменьшить шум. Решил быстро по памяти поменять назад, чтобы улучшить охлаждение. Поменять. Контакты питания. По памяти...

Ну да, теперь она очень тихо работает. Потому что не работает. Само собой, я перепутал провода и спалил помпу к херам. Ну значит придется обновлять СВО немного пораньше.


День 453

Нашел хорошую помпу и некоторые другие запчасти на том же Али экспресс. В России нахожу ТЕ ЖЕ САМЫЕ ТОВАРЫ только в спец интернет-магазинах с ценником, помноженным в 2-3 раза! Вы вообще в адеквате, торгаши?


Заканчиваю работу над 3D моделью корпуса. Подвинул детали, некоторые поменял местами, продумал, как и откуда будут идти кабели, наметил где должны быть отверстия, рассчитал какие запчасти нужны для СВО, чтобы сделать монтаж шлангов красиво.


День 457

Полетел старый жесткий диск. Вот что называется вовремя соломки подстелил собрал рейд. Пока не ясно, по какой причине, но вероятнее всего перегрев (был горячий, когда вытаскивал), а может время его пришло (отработал года 4 или больше).


День 467

Закончил с моделированием.

Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео
Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео

Использовал программу SketchUp Pro, масштаб 1 к 1.


День 474

Приехали запчасти для СВО. Похоже, что теперь все необходимые части у меня есть. Начинаю искать спецов для изготовления стола.

Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео

День 490

Стол сделали быстро. Он легче, больше где нужно и… поэлегантнее будет. И косяков там меньше (видимо без них никак). Стол после изготовления был покрашен порошковой краской, но я все-таки решил еще раз использовать пленку с али, ибо мне вид понравится. С завтрашнего дня начинаю собирать.

Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео

День 495

Разобрал старый корпус, прицепил все что успел на новый. На этот раз я сделал на десяток меньше лишних дырок, что радует. Еще пара-тройка корпусов и навык будет отточен.


День 496

Встал поздно. После 8ми часов стояния в позе падшей женщины день подошел к концу ровно, как и процесс сборки. Все кабели проложены где надо, все комплектующие подключены и работают, подсветка установлена.

Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео
Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео

Подводя итоги в тот день, я сформулировал следующее:

1. Проект пипец как затянулся

2. Если сравнивать с первоначальной задумкой, то совпадает только форм фактор, сама идея значительно трансформировалась в процессе реализации

3. Несмотря на пункт 2 все задачи, поставленные на странице 2, были выполнены

4. Есть еще пара дополнений, которые я когда-нибудь реализую

Я уже догадывался, что этот стол надолго, а также, что я рано или поздно снова им займусь, но пока что...

Мои 5%. Часть 5. Я сделяль Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост, Я сделяль, Видео

Тут самое время вспомнить и отредактировать сделанные в части 3 выводы:

1) Свои мечты воплощать можно и нужно, иначе жизнь УГ. Но надо быть готовым к тому что это будет долго и дорого.


2) Все необходимо планировать заранее и тщательно - строить модели, делать расчеты и закупать запчасти лучше до а не в процессе, иначе количество лишних действий будет на порядок выше. Для планирования и изготовления неплохо привлекать специалистов, готовить эскизы и 3Д-модели. Например второй корпус мне сделали по 3Д-модели.


3) Не умеешь что-то сам - отдай профессионалу, дешевле выйдет.


4) Дешевый сыр только в пятёр мышеловке. Не ведись на слишком хорошие предложения. Но также не стоит отвергать выгодные варианты, например, собирать СЖО на али экспресс очень выгодно.


5) Все что выше написано требует денег. И желания, так что думай дважды, надо ли оно тебе. И если надо то зачем. В моем случае это и рабочее место и место досуга, так что резон был.


6) Заранее продумай алгоритм\план действий в случае когда что-то пошло не по плану, в моем случае очень много тормозов было по причине "эта штука тут не станет\она не подходит, переделка требует времени, поэтому откладывается на 2 недели". В случае масштабных проектов импровизация не работает.

To be continued...

Показать полностью 7 1
6

Столкнулся с интересным багом, после покупки клавиатуры, может тут подскажут?

Есть проблема! Приобрёл я новую клавиатуру от QUMO и столкнулся с тем, что ALT-коды, на ввод определённых символов не работают. ТО есть вводишь Alt+0187 или что-то по типу, и нихуя. Сама клавиша ALT рабочая, цифры при этом не вводятся, но когда отпускаешь ALT после ввода, нужный символ не появляется, сталкивался ли кто с таким багом?

Предыдущая клавиатура, которая приказала долго жить за сутки до этого, прекрасно справлялась с этой задачей.

Модель клавиатуры QUMO Dragon War Axe, операционка Windows 7 7601 x64 Ultimate

7

Мои 5%. Часть 3. Дорого-богато

Часть 1.
Часть 2.


Если Вы дошли до этого момента с 1 части - респект Вам и уважуха) Дальше трешака будет меньше.

День 75

Хорошо, когда кто-то в семье умеет чертить и готовить. На листе ватмана за пару дней образовался детальный чертеж будущего изделия. Который мастер притворил в жизнь на неделю.

Я не ожидал, что все будет сделано так быстро, хотя пришлось пару раз приехать и давать ЦУ. Не все конечно было сделано идеально, но я остался доволен.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Покрасил стол, стойки для внутренностей и опоры для стола в черный цвет баллончиком, после того как стол высох обклеил его карбоновой пленкой с али экспресс. Колхоз конечно, но издали выглядело неплохо но и на ощупь приятно.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Стал думать насчет крышки (прозрачно естественно). Прозвонил в несколько контор по реализации оргстекла. За бабки, которые они хотят это оргстекло должно состоять из золота процентов на 80 и уметь варить мне кофе. Так что решил искать что попроще.


День 90

Работа над столешницей в процессе, а я тем временем заказал на Али Экспресс систему водяного охлаждения для видеокарты. Будет много мороки будет с её сборкой, но это того стоит(нет).


День 101

Больше ништяков с али-экспресс! Жду не дождусь, когда соберу это дело. Столешница готова, установил, можно теперь спокойно ставить чай на стол и не бояться, что я его оберну и меня убьет током нахер.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 110

Купил дрель и сверла для установки СВО, после того как просверлил необходимые отверстия понял, что не учел очень важный момент - гибкость трубок. Они пережимаются под большим углом и в некоторых других местах, а я все это не рассчитал(дурак). Переходники под 90 градусов на Али покупать слишком дорого и идти они будут долго, поищу что-то подходящее в магазине сантехники.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 114.

А вообще выглядит ничего так, особенно если учесть, что я плюнул на «специальную» жидкость для СВО, которая стоит от 600 рублей за литр и залил обычный антифриз за сотку. а пара переходников сколхоженных на коленке потекла и их пришлось разбирать и перематывать фумлентой. Вот только помпа шумит не тише, чем старые вентиляторы, но ничего, со временем я эту проблему решу, а пока надо протестировать насколько система эффективна.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 115

Ну что тут сказать… Оказывается у видеокарты 2 основные греющиеся части, а не одна, как я думал ранее (на кидайте камни пожалуйста). Я не учел, что подсистема питания на видеокарте тоже греется. Сильно греется. Греется сильнее бл*дь, чем видеочип! Да еще и потокометр не всегда крутится (та штука, похожая на водяную мельницу) и дает небольшую течь. Все-таки придется докупать запчасти.


День 140

Продал старую видеокарту и вспомогательный монитор. Купил видеокарты с доставкой на АВИТО, но продавец какой-то мутный. Параллельно присматриваю себе большой монитор, который станет основным. Тут вопрос сложный, сейчас стоит Full HD диагональю 24. Покупать меньше смысла нет. Подумал насчет 4К монитора, но тут встанет другая проблема – слишком большое разрешение и в игры на ультра настройках особо не побегаешь на 1 видеокарте, нужно минимум 2. По итогу решил взять 2К монитор с диагональю 27.

День 144

«Какая разница между новой видеокартой и подержанной?» Ну, например, видеокарта может оказаться сгоревшей, гарантийный талон левым и бабки вернуть не выйдет т.к. курьер требовал оплату до получения, а вы оказались тем самым "не мамонтом". И это печально.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 145

Скупой платит дважды. Поехал в магазин и купил видеокарту, одну из новинок. Также заказал в интернете новый монитор.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

День 148

Опять пересобрал весь комп, модифицировал и закрепил водянку, заменил некоторые части на новые, уложил красиво провода. В ходе разборки видеокарты выяснилось, что мои универсальные водоблоки – не лучший вариант для нее. Задумался над покупкой специализированного водоблока на всю карту. Начал делать нормальный корпус для ИБП, а то у меня его внутренности были к деревяшке прикручены.

День 157

Приехал монитор. Даже больше, чем я думал. Ништяк, мне нравится. 2К это совсем другое дело, картинка потрясная. Вот только нагрузка на видеосистему теперь в 2 раза больше за счет большего разрешения. Провел пару тестов производительности для получения более точных данных.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Маловато одной видеокарты для 2К, ну или скажем так – её впритык, никакого запаса по производительности на будущее.


День 167

Не кайф ничего делать. Возьму перерыв, слишком много было вложено в это дело, у меня есть и другие дела, куда можно и нужно вкладывать время и деньги.

День 211

А за это время мужик уже собрал свой комп… Решил, что буду покупать вторую видеокарты и делать Crossfire. Подумывал также купить водоблок для видеокарты и закончить с охлаждением хотя бы одной, но цена доставки выходит больно невыгодной. Потерпит, позже после покупки второй видеокарты возьму сразу 2 водоблока и соберу систему полностью(нет).

День 218

Пересмотрел различные варианты материала для прозрачных столешниц, остановился на триплексе (2 пластины стекла, склеенные между собой), простое и надежное решение и цена вышла очень приемлемой. Материал прозрачный как стекло и разбить его за эти годы так и не вышло.

День 222

Раздумывал что делать дальше, приценивался, тестировал ПК на наличие узких мест в плане производительности. Читал статьи, смотрел обзоры. Для системы из 2 и более видеокарт нужна мощная база. Нужен новый процессор, а под него нужна новая материнская плата, т.к. под мой сокет ничего мощнее я не найду. Моя система хороша, но она слегка устарела, я не смогу её уже улучшить. Решил заказывать комплектующие из Германии на сайте ComputerUniverse, т.к. там заметно дешевле (было) и выбор большой.

День 254
Итак сегодня у нас в гостях:

Процессор Intel Core I7 6700K – пока самый мощный из игровых процессоров, доступных простым смертным (на тот момент). 4 ядра, 8 потоков, турбо частота 4,5 ГГц.

Материнская плата ASUS Subertooth Z170 Mark1 – мать с поддержкой всех современных технологий (DDR4, M.2 SSD, RAID, SLI\Crossfire) на современном чипсете. Плата в жестком кожухе, металлической плитой сзади, и возможностью установки на неё 2х маленьких кулеров для охлаждения. Цепи питания повышенной надежности, что очень хорошо для разгона.


И все бы хорошо, если бы я по невнимательности не купил память для ноута вместо нормальной... Придется покупать уже тут.

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост
Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

Итого на данный момент имеем следующую картину:

Мои 5%. Часть 3. Дорого-богато Игровой ПК, Сборка компьютера, Моддинг, Компьютерное железо, Длиннопост

И у нас время для первых выводов:

1) свои мечты воплощать можно и нужно, иначе жизнь УГ

2) Все необходимо планировать заранее и тщательно - строить модели, делать расчеты и закупать запчасти лучше до а не в процессе, иначе количество лишних действий будет на порядок выше
3) Не умеешь сам - отдай профессионалу
4) Дешевый сыр только в пятёр мышеловке. Не ведись на слишком хорошие варианты.
5) Все что выше написано требует денег. И желания, так что думай дважды, надо ли оно тебе.


Мне было надо, и я пошел дальше.

Данные выводы будут дополняться в процессе. Спасибо за внимание.

Показать полностью 14
Мои подписки
Подписывайтесь на интересные вам теги, сообщества,
пользователей — и читайте персональное «Горячее».
Чтобы добавить подписку, нужно авторизоваться.
Отличная работа, все прочитано!
