Всем привет! Для ЛЛ: вот кресло

Для всех остальных: завтра мне исполняется 40 лет (до сих пор ощущаю себя двадцатилетним мальчишкой), и т.к. лето заканчивается, выбраться в отпуск в очередной раз не получилось, а летние эмоции получить хочется, попросил жену подарить мне сапборд, вручение подарка решили произвести раньше положенной даты, чтобы успеть насладиться водными прогулками. Сапборд выбирал сам, исходя из стоимости, грузоподъемности и размера. Хоть семья у нас состоит из 5 человек, но большую часть прогулок планировалось выполнять втроем: я, жена и дочурка, а сыновья уже взросленькие, могут и без нас, при желании, скататься, хотя им и не особо это интересно, дота и кс лучше заходит)

Нужно как-то ближе к сути уже. Короче, выполнили мы первую прогулку по нашим окрестностям, очень понравилось.

Единственное сидеть не очень комфортно, но нам "молодым" еще терпимо, а т.к. я хотел еще и маму покатать встал вопрос повышения комфорта на сапе путем организации удобного сидячего места. В интернете есть несколько вариантов кресел, но для них на нашем сапе нет креплений. Было принято решение самостоятельно соорудить из подручных материалов, благо в мастерской давно пылились два кусочка фанеры и ЭППС. Ну что ж, материалы известны, приступаем к проектированию. При проектировании учитывал размеры имеющихся заготовок и толщины материалов, кресло спроектировал с возможностью относительно легкой сборки-разборки. Вот что у меня получилось:

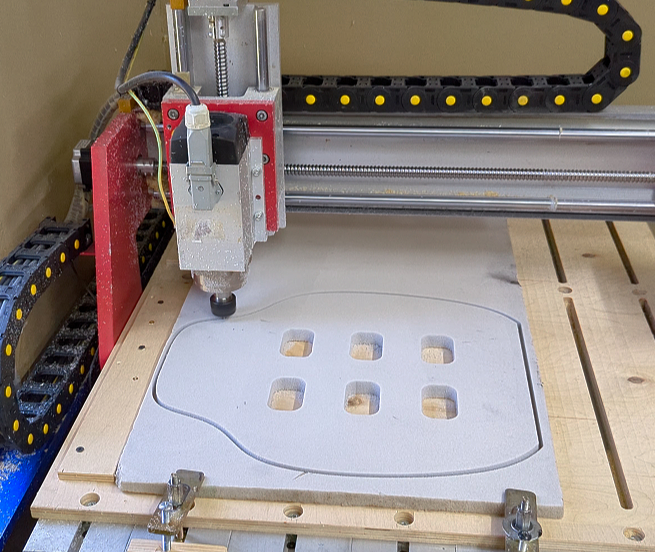

Проектирование выполнял в любимом Fusion. Далее сохраняем вектора, немного дорабатываем их в CorelDraw и отправляем в Vectric Aspire для создания управляющих программ для ЧПУ. Для УП использовано два типа операций: контурная резка и выборка для соединения сидушки и двух задних опорных планок.

Далее была произведена шлифовка деталей, снятие фасок галтельной фрезой, ручная дошлифовка и предварительная сборка. После выполнения всех операций я произвел окрашивание деталей террасным маслом.

Пока детали из фанеры сохли, я вырезал накладки на сиденье и спинку из ЭППС

На следующем этапе было необходимо склеить некоторые детали из фанеры между собой и приклеить накладки из ЭППС. Для склеивания я использовал полиуретановый клей, т.к. он обладает высокой влагостойкостью.

После того как высох клей осталось произвести окончательную сборку

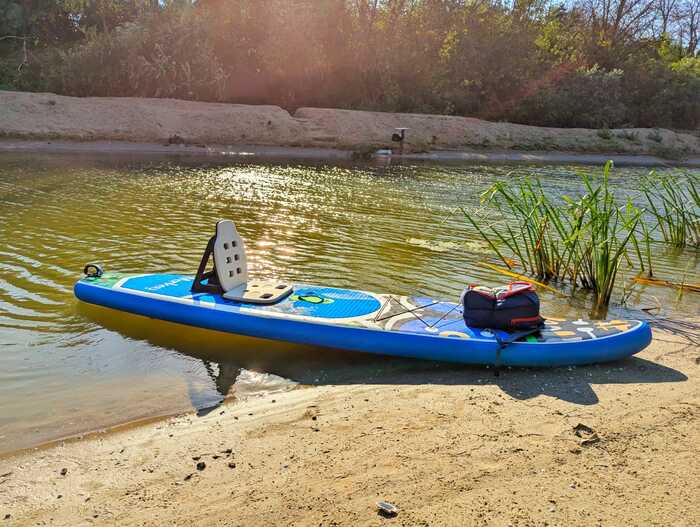

Кресло готово, пора проводить тесты.

Тесты проводил с тем человеком, для которого, в первую очередь, это кресло и делалось - с моей мамой. У на с ней, кстати, разница в возрасте 35 лет и 3 дня, человек в возрасте, поэтому уговорить её на такую авантюру было непросто). А вот небольшой фрагмент нашего "тестирования"

И пара фото

Всё прошло отлично, удалось и искупаться и на лотосы посмотреть, жаль только, что ветер немного подпортил нашу прогулку.

Вот такие дела, малята! Надеюсь пост будет кому-то полезен.

За ссылку на мою телегу прошу не сильно накидывать, ведь именно туда скину чертежи всех деталей в векторном формате.

Больше моих проектов в подборке А я вот запилил

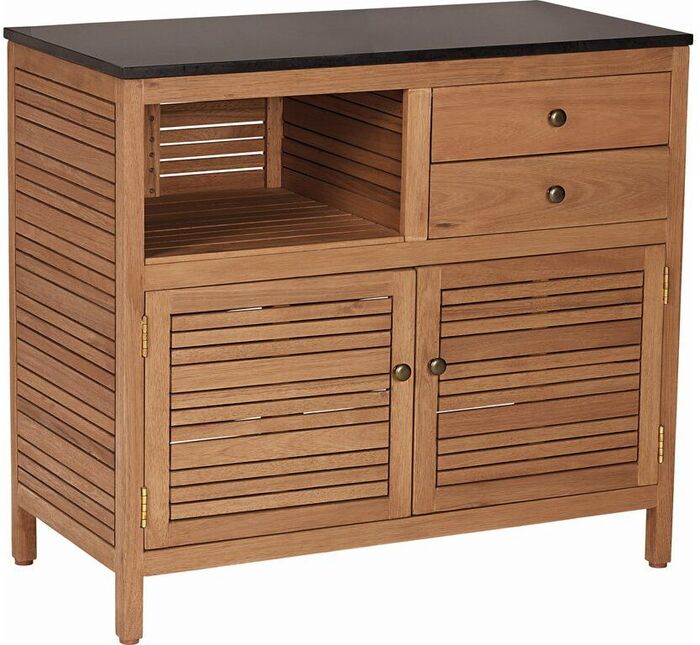

Написала мне как-то знакомая и спросила: "@GENGENI4, а ты можешь такой вот комод зафигачить?" и присылает это фото

Так как опыта в изготовлении подобных изделий у меня не было, я и сам не знал смогу или нет, но, как говорится, главное ввязаться в бой. Я и ввязался.

Для начала спроектировал изделие в САПР, чтобы определиться с конструкцией, выбрать тип соединения деталей, количество и параметры необходимого материала.

Основным типом соединения деталей каркаса я выбрал соединение на шканты домино. А так как специального фрезера для создания гнезд под такое соединение у меня нет, мне пришлось дополнительно спроектировать и изготовить приспособление, которое позволило создавать гнезда обычным погруженным фрезером

Сам процесс работы описывать не буду, здесь это мало кому интересно, просто прикреплю несколько фотографий

Если есть какие-то вопросы, то задавайте, с радостью отвечу.

Больше моих изделий в подборке А я вот запилил

Телега: https://t.me/GENGENADI4

Дерево- ясень, покрытие-масло.

Больше моих изделий в профиле.

Материал- ясень, покрытие - масло
