XBOX 360 HDD вместо привода
В моем самом первом посте я оживил старенький xbox 360 с платой zefyr путем реболлинга обоих процессоров. Так он у меня и лежал на полке около 5 месяцев, как раз такая выдержка и необходима что-бы понять помог реболл или нет (а то вдруг кристалл от подложки ушел баиньки). Собственно сегодня предлагаю погрузиться в тему модификации (приколхоживании) xbox 360. Выбросим дисковод из XBOX 360 Fat вместо него прилепим кулер и HDD 3.5 дюйма.
Очень хорошо к "зефирке" подошел фрибут RGH устаревшей системы, так как RGH3 нельзя реализовать на ревизиях Xenon и Zefyr.
Собственно разбирать можно до момента железной ванны, необязательно раскручивать все метизы. У меня уже был разобран. Я купил такой вот кулер 80х80, он очень хорошо подходит на радиатор GPU, прикрутил его прям на радиатор, болты хорошо заходят между ребер.
Так как HDD 3.5 предполагает питание 12 и 5 вольт, я решил взять их с платы. Можно брать и с питания привода, но иногда это плохо влияет на "запуски" с системой фрибута RGH. Вот основные точки питания. Если у вас HDD 2.5 то достаточно будет только 5 вольт.
Кабель питания SATA чикнул от старого блока питания. Далее расчехляем SATA кабель который маленький для данных - согласно схеме:
Если что-то напутаете приставка вам покажет ошибку Е68, тщательно проверяйте. Так как при отсутствии привода приставка моргает центральным диодом (как во время открытия лотка дисковода) рекомендуется делать перемычку между 4 и 6 пином на разъеме питания дисковода.
Я ставлю резистор 1К, но в целом достаточно будет перемычки, так же на этой схеме вы увидите где-бы вы могли взять 12В и 5В с разъема. Я кабель снимаю и делаю пайку прям в разъеме как на фото ниже, но вы можете оставить кабель и вставить в отверстия резистор прям на кабеле.
Далее ложимкладем HDD прям на кулер и крайним краем прислоняем к металлической "ванне". Через отверстия прикручиваем в штатные "дырочки" на HDD, получается довольно неплохо и держится хорошо. За счет того что кулер не полностью перекрыт у него есть доступ для забора воздуха.
Если все хорошо то диск определится в системе и достаточно будет его отформатировать. Накачать игр, софта и тд. Конечно Вам еще придется доработать верхнюю крышку, чтобы она хорошо села на хард. Так же можно отодрать переднюю планку на приводе и термоклеем приклеить ее в центральную морду приставки. Да и вообще можно сделать все что угодно. =)
Если будут вопросы обращайтесь, всем хорошего пикабу!
Показать полностью
9

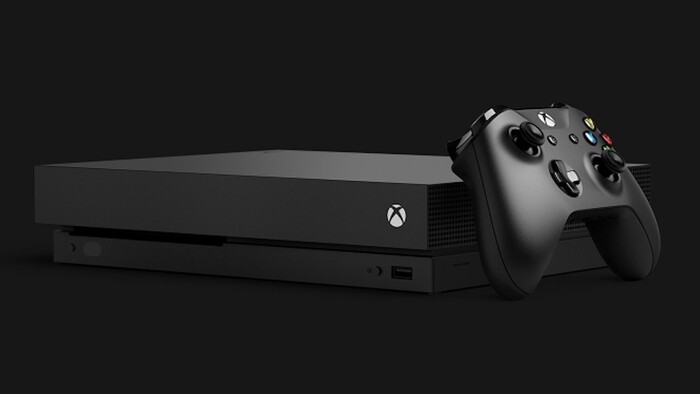

XBOX One S/X нет изображения

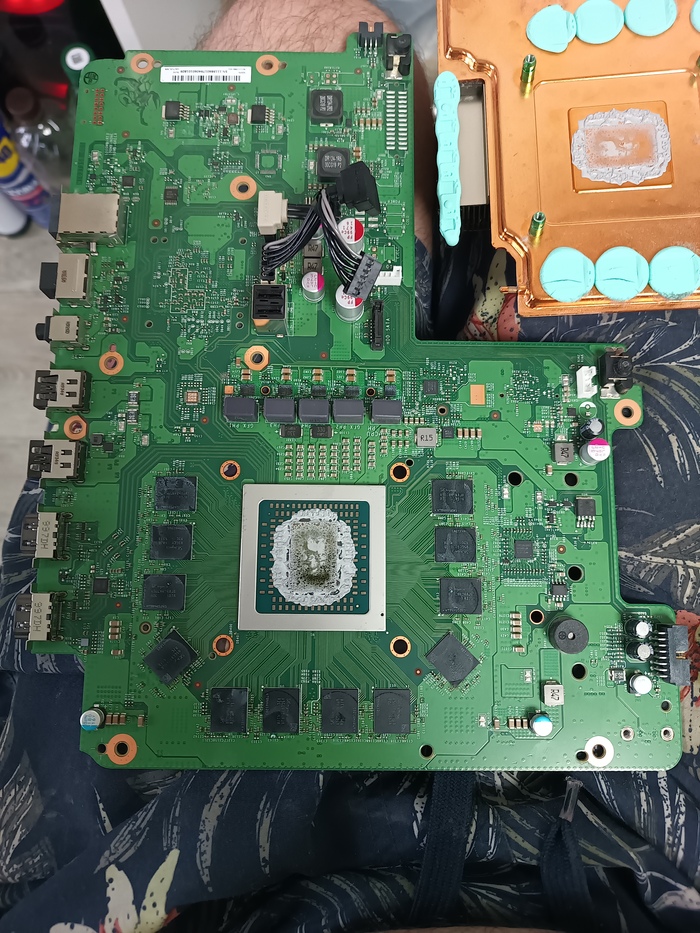

Интересного поста ради, чтобы отвлечь от пико-мировых проблем предлагаю почитать среднейдлинности пост про мир электроники. Попалась в руки приставка Xbox One S с проблемой отсутствия изображения после включения. Если вы столкнулись с таким случаем предлагаю собственноручно отсечь пару проблем которые можно решить до похода в СЦ:
1. Сброс до заводских настроек "изо". (Оф. Сайт Майков).
2. Разобрать консоль, достать жёсткий диск и проверить его присоединив к ПК, например программой CrystalDiscInfo.
соответствннное если диск по какой то причине с неисправностью я бы советовал его заменить, если стоит hdd лучше менять на ssd.
Если данные действия не помогли то пулл причин расширяется до:

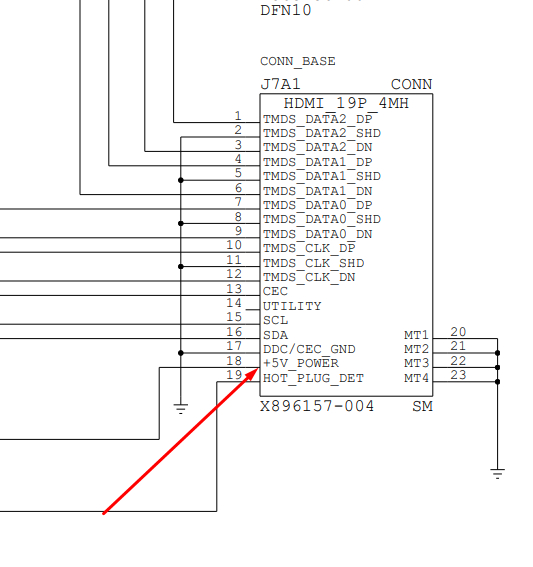

3. Обязательно проверить приходит ли питание на разъем hdmi и соответственно чтобы сам разъем был физически не убит.
4. Микросхема сигнала HDMI.

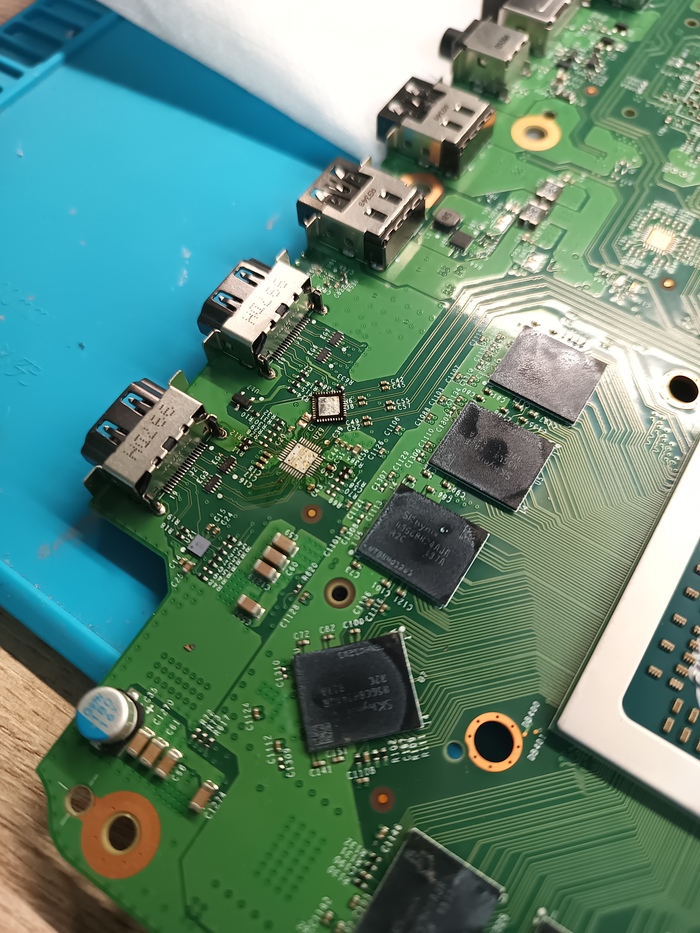

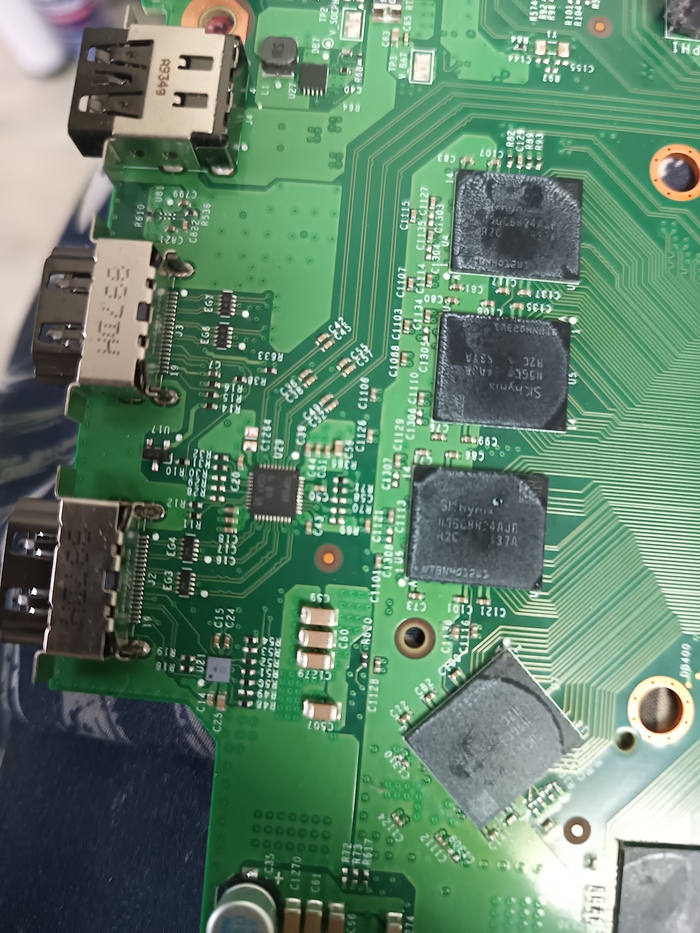

В моем случае была проблема в неисправности микросхемы HDMI.

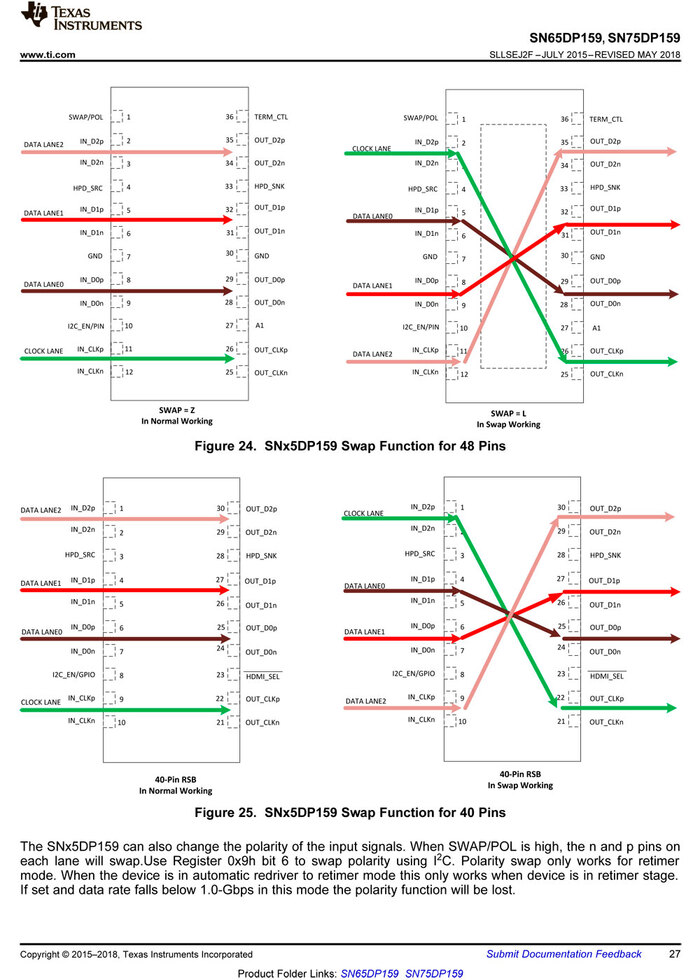

Собственно краем уха знал что проблему с микрухой решают не ее заменой, а изготовлением перемычек, ссылаясь на то что сигнал через микруху проходит транзитом с "некими" непонятными улучшениями, выравнивания и в какой-то мере "сглаживания" сигнала. Если посмотреть даташит, то спецы из инета уже проверили что там и куда:

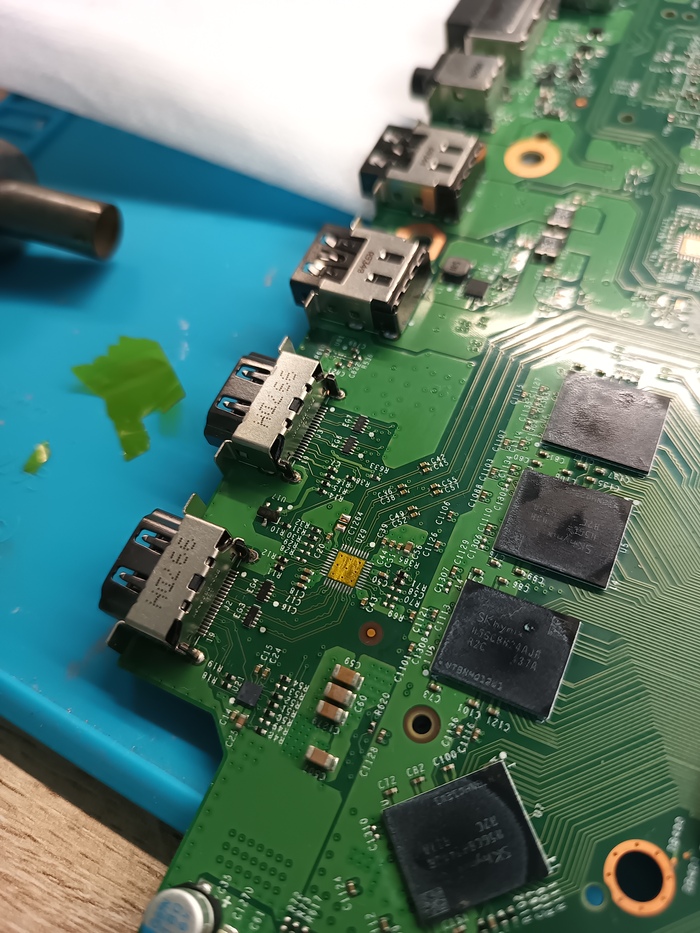

Так как не было детали для замены было принято решение делать перемычки. Кстати снимать микросхему то ещё удовольствие, очень большое теплопотребление берет плата.

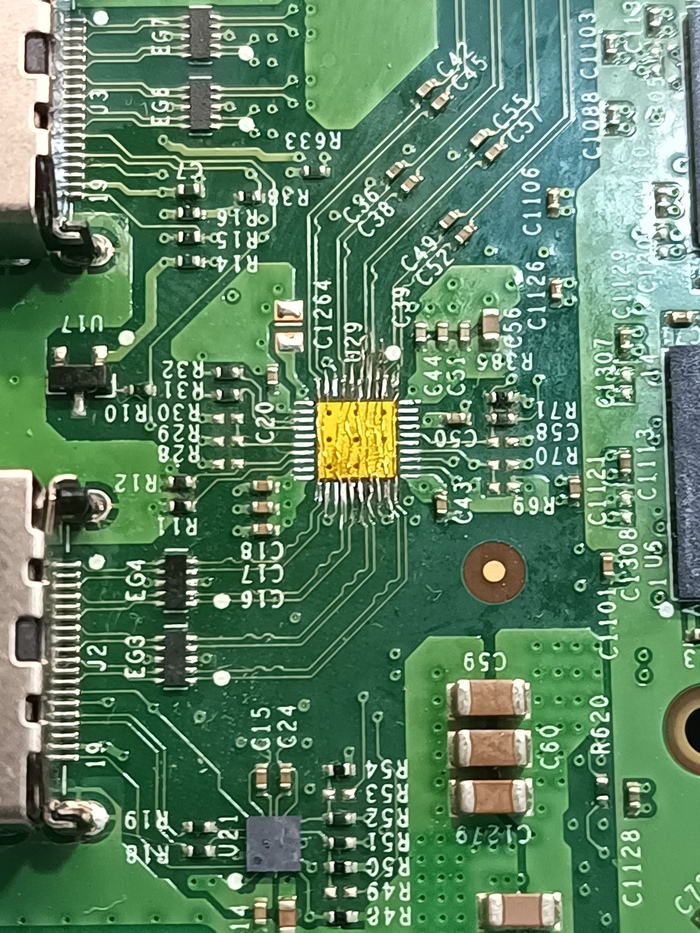

Для перемычек решил использовать жилки от кабеля МГТФ 0.5. Во избежание замыкания наклеил и обрезал термоскотч по контуру посадочного места соответственно оставив нужные пятаки.

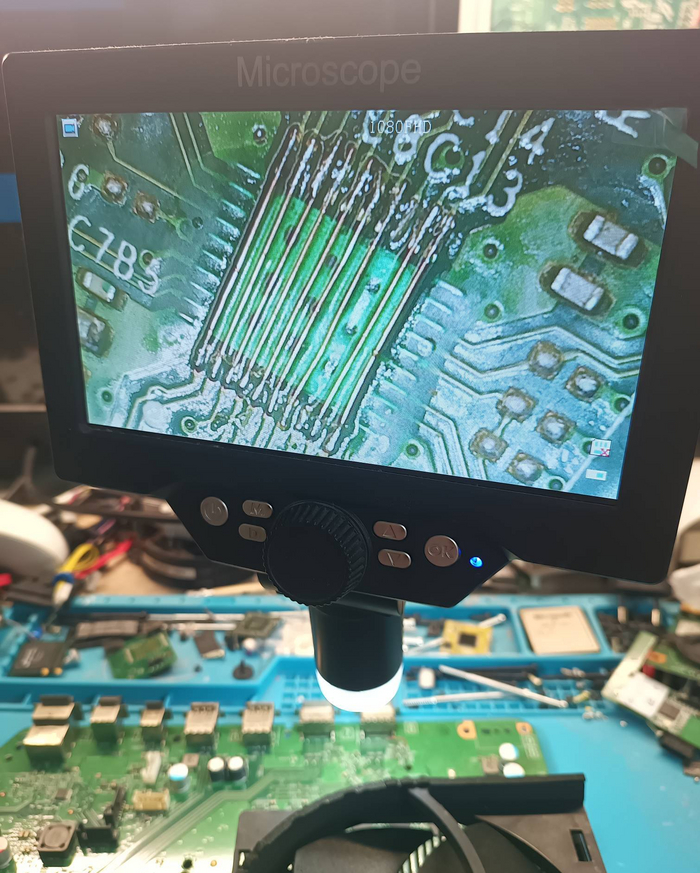

Собственно сам процесс ещё тот секс ).

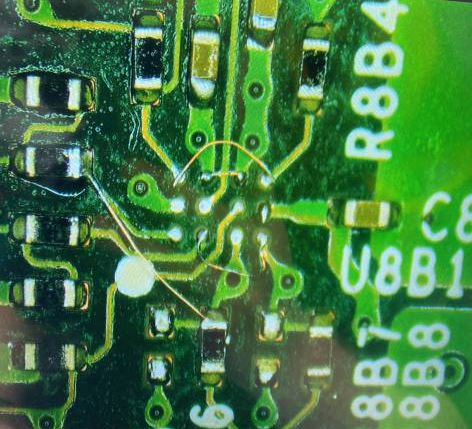

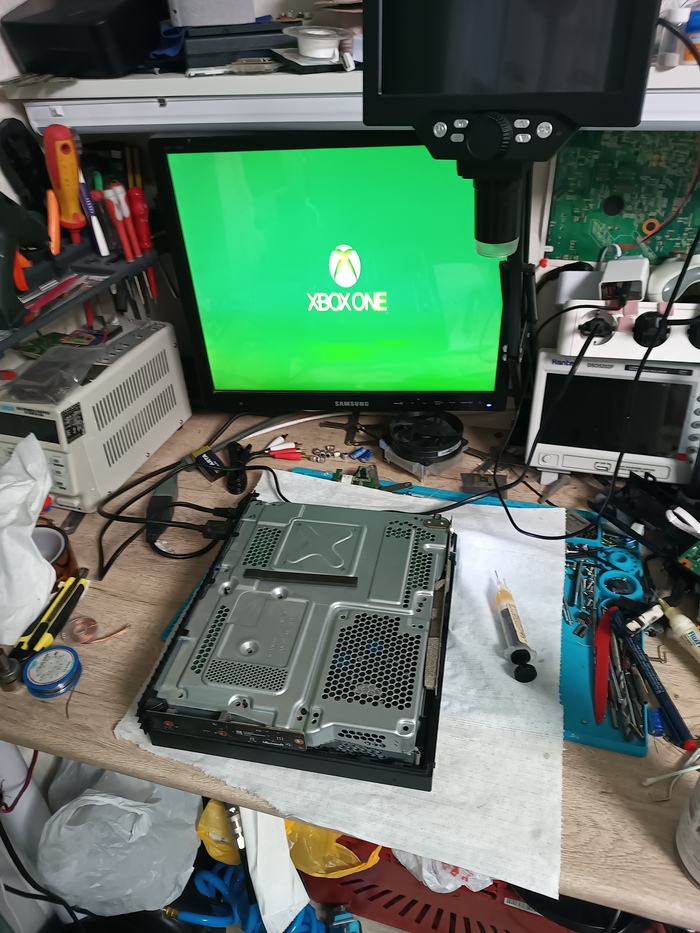

Выглядит конечно кривовато, но на самом деле нигде ничего между собой не замкнуто. Смыл флюс, минимально собрал консоль для проверки.

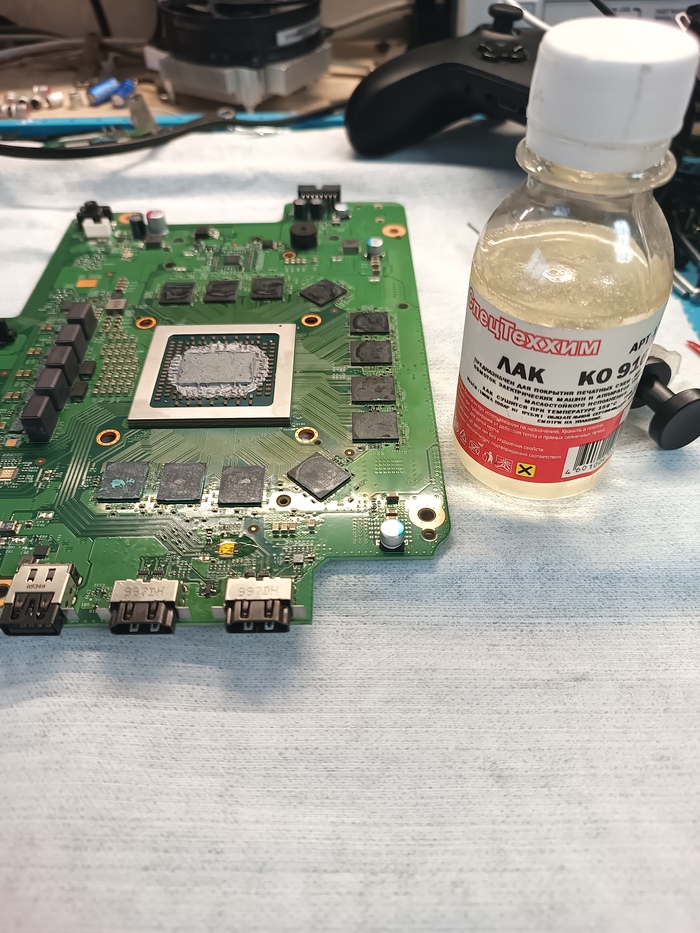

Приятно видеть "оживление" техники. Собственно ради чего мое хобби и затевалось. Для завершение сего дела Я использовал электротехнический лак, ну чтобы защитить все перемычное дело. Лак высушил, проверил. Все работает.
Далее замена термопасты, чистка от пыли и сбор в обратном порядке консоли. Я бы ещё заменил hdd на ssd, но чел которому я делал эту консоль отказался, говорит и так все окэ.
Спасибо товарищи за внимание, надеюсь разбавил ваш интерес на Пикабу.
Показать полностью
10
Повышаю свою карму бесплатной помощью. Или как самому "прошить" xbox 360
Пикабутянам привет, иногда человек даже не в меру меркантильности, а в меру личного достижения хочет что-то сделать своими руками, но начав копать инфу начинает принимать тонну говна и понимает что легче или забить или отдать мастерам. Что может быть и в своем роде тоже правильно.
Так вот, могу помочь под ключ удаленно. Ремонт тоже.
обращайтесь в личку в мой ТГ. (Это блять не группа ! Это обычный мой человеческий тг, обычная связь со мной )
Всем добра!
Замена жесткого диска XBOX One
Утрого добра всем! Хотелось бы разбавить свежее авторским контентом =).

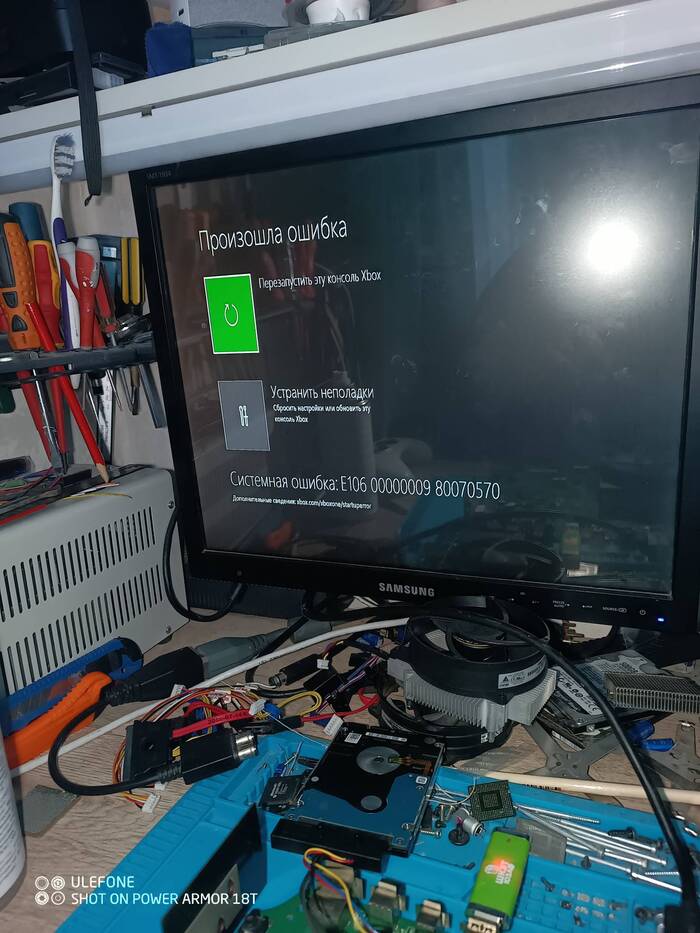

Хотелось бы поделиться интересными штуками которые вы сможете сделать сами - имея приставку, флешку и компуктер. Если вы решили обновить ваш xbox one на SSD вместо HDD инструкция тоже подойдет. Например Ошибка с кодом 0x80070017 или явное торможение приставки может быть следствием умиранием жесткого диска (учтите что приставкам уже 7+ лет).
Итак, имея проблемы с приставкой Вы гугля поняли что скорее всего проблема с HDD, так же позвонив парочке специалистам по приставкам (таким как я. не путать со специалистами по ремонту всего включая утюгов и кастрюль) вы поняли что это стоит немного больше чем 500р и в принципе со своими знаниями замены харда на ПК хотели бы произвести "сие" действие собственноручно.
И тут я Вам попытаюсь помочь.
Первое что необходимо сделать это продиагностировать проблему именно с жестким диском. Для этого придется разобрать консоль:
Видосов про разбор полно, я только скажу я придется поддевать нижние дно консоли от верхней перфорированной накладки =)
Я использую удобную лопаточку металлическую, вам придется довольствоваться отверткой или ножом для пластилина. Во всяком случае самое сложное место там где пломба.
Откручиваем 5 зелененьких "болтов" которые держат крышку, понадобится TORX 10. (звездочка).
И два "болта" которые непосредственно держат сам лоток с HDD: (пометил фломастером) =)
Снимаем две крышечки, белую перфорированную и под ней металлическая:
Переворачиваем достаем лоток и придется открутить 8 "болтов" на самом лотке HDD: Показано только четыре, так как там две планки лотка, но разобраться достаточно будет глазом.
Отсоединяем хард и плдключаем к ПК. Я использую переходник USB-SATA и программу CrystalDisc в которой мы видим что жесткому диско пора на покой....
Аж страшно стало когда увидел что диск включался 61 882 раза за общее время работы 3740 часов ........... Ну да ладно. Менять решился на SSD так как по цене не намного дороже, а производительности прибавится. Выбор сошелся на SSD 1 Tb диск цена/качество:
Но так как доставка 5+ дней, решил предложить клиенту купить на 500р дороже, но в DNS от их же фирмы DEXP. Относительно цена качество совсем не плохо. Кстати гарантия 5 лет.
Вставляем диск в консоль, закручиваем и собираем все как было. Теперь необходима будет флешка объемом 6+ ГБ. Качаем программу с официального сайта майков. Следуем их же инструкции:
После этих не сложных манипуляций запиховываем флешку в консоль и включаем. По идее она сразу должна заругаться на вас что то то не то. И вам нужно выбрать офлайн обновление.
Далее система накатится на SSD, консоль пару раз перезагрузится и кстати придется заново входить в аккаунт и тд.
Надеюсь было интересно даже тем кто такое никогда не будет делать. Всем удачи и кстати если кому нужны бесплатные!! советы или помощь с электроникой можете писать мне в мой личный ТГ (не канал блять, а личный тг)))).
