XBOX One S/X нет изображения

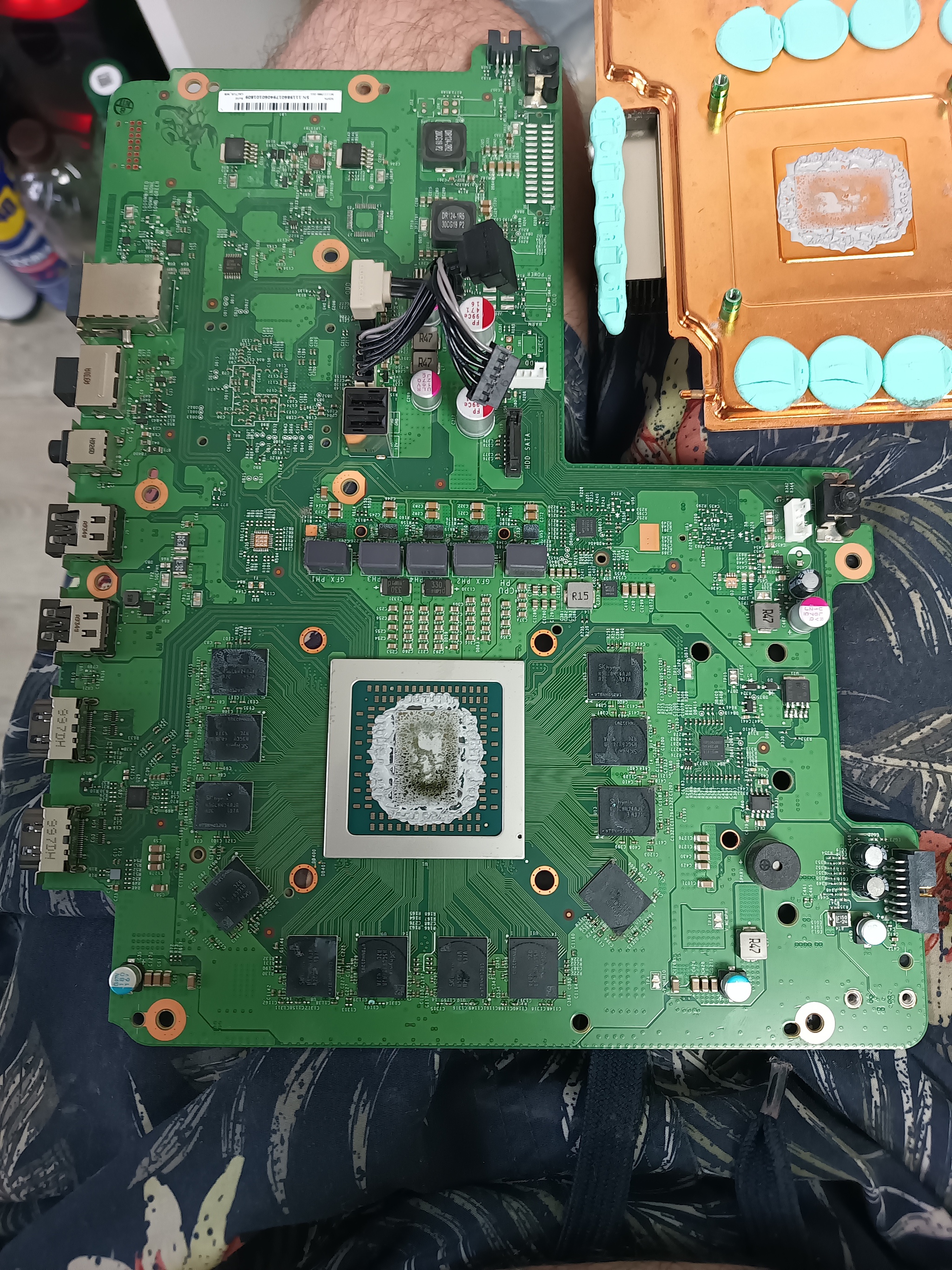

Интересного поста ради, чтобы отвлечь от пико-мировых проблем предлагаю почитать среднейдлинности пост про мир электроники. Попалась в руки приставка Xbox One S с проблемой отсутствия изображения после включения. Если вы столкнулись с таким случаем предлагаю собственноручно отсечь пару проблем которые можно решить до похода в СЦ:
1. Сброс до заводских настроек "изо". (Оф. Сайт Майков).
2. Разобрать консоль, достать жёсткий диск и проверить его присоединив к ПК, например программой CrystalDiscInfo.
соответствннное если диск по какой то причине с неисправностью я бы советовал его заменить, если стоит hdd лучше менять на ssd.
Если данные действия не помогли то пулл причин расширяется до:
3. Обязательно проверить приходит ли питание на разъем hdmi и соответственно чтобы сам разъем был физически не убит.
4. Микросхема сигнала HDMI.

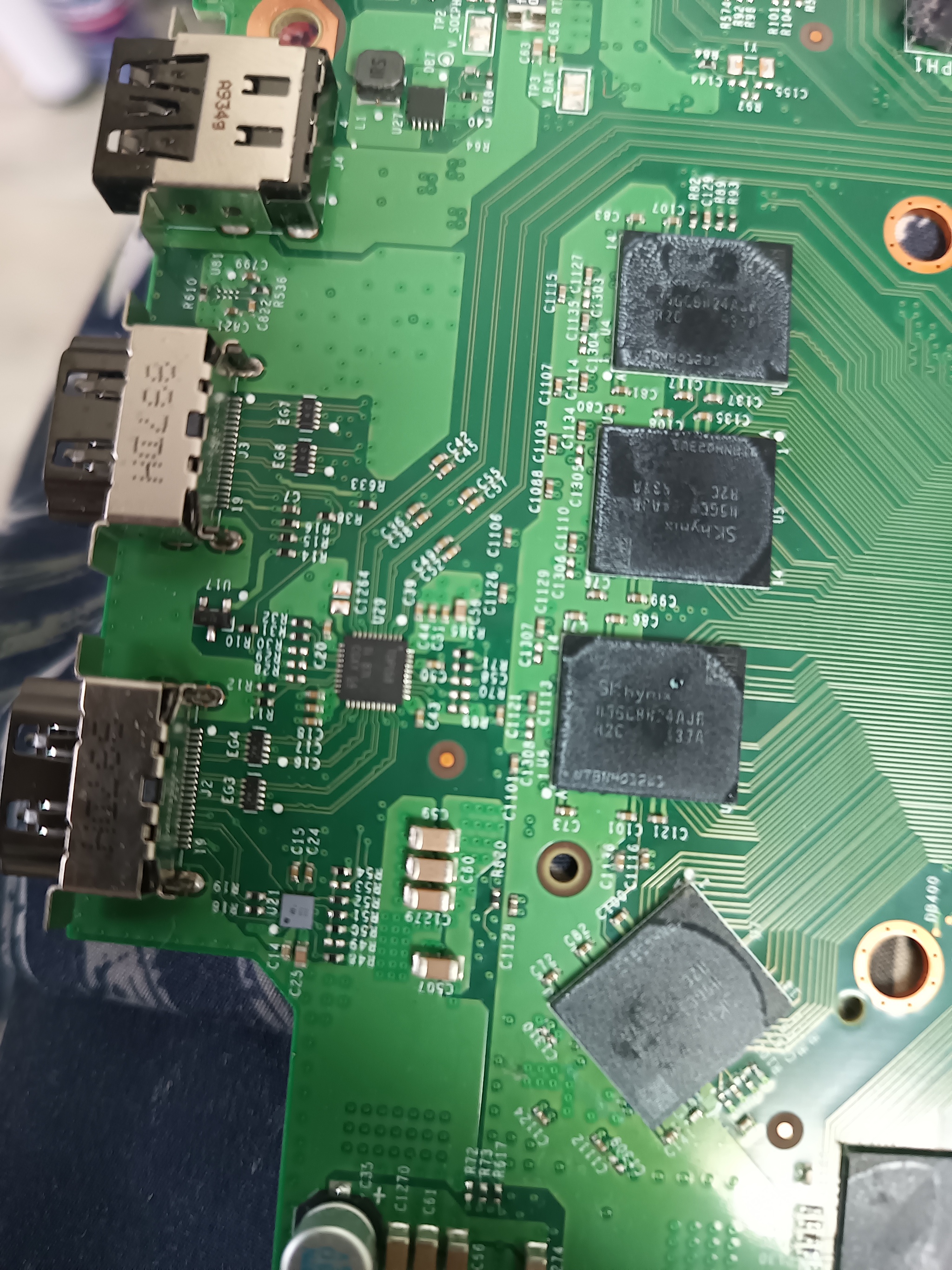

В моем случае была проблема в неисправности микросхемы HDMI.

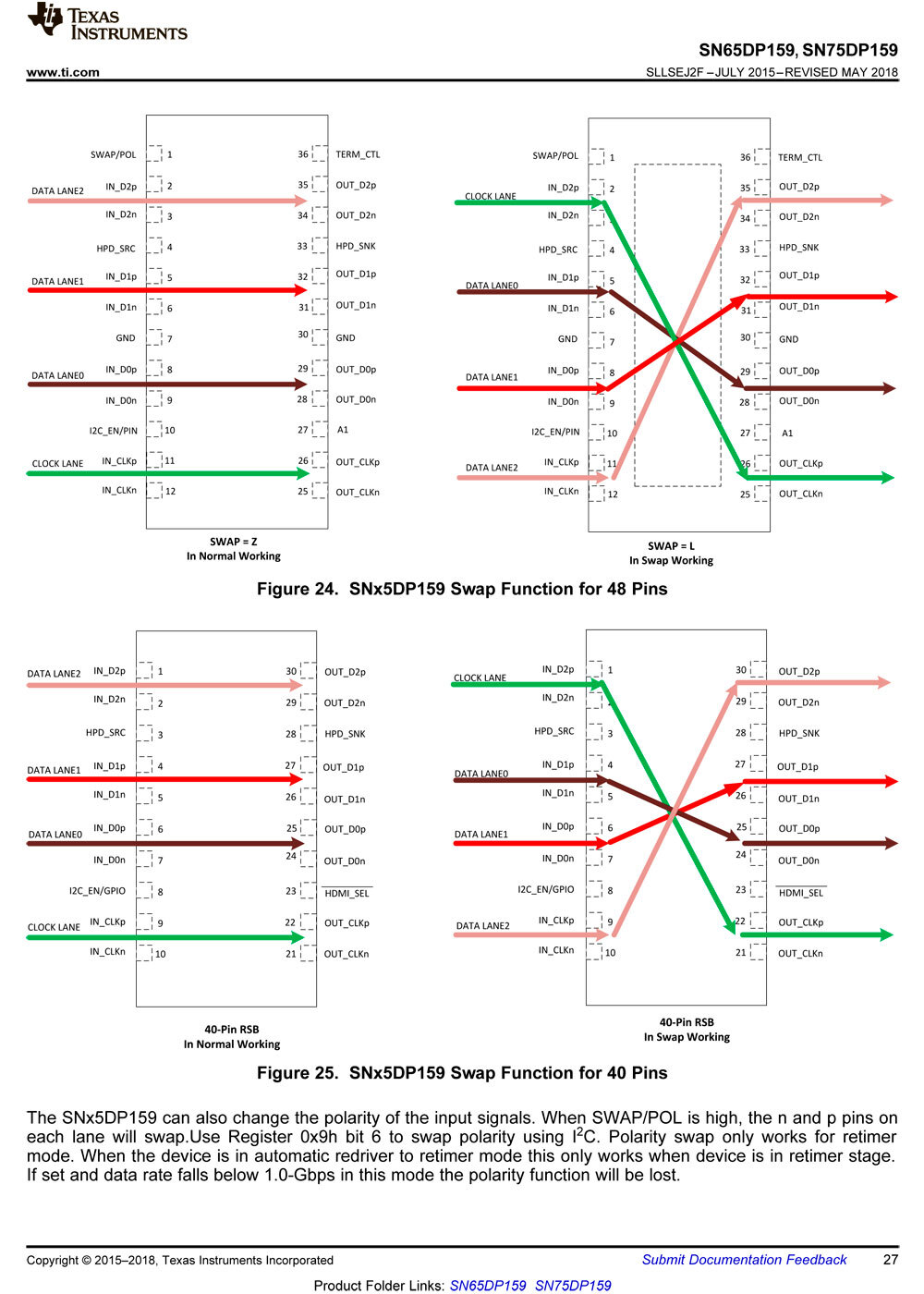

Собственно краем уха знал что проблему с микрухой решают не ее заменой, а изготовлением перемычек, ссылаясь на то что сигнал через микруху проходит транзитом с "некими" непонятными улучшениями, выравнивания и в какой-то мере "сглаживания" сигнала. Если посмотреть даташит, то спецы из инета уже проверили что там и куда:

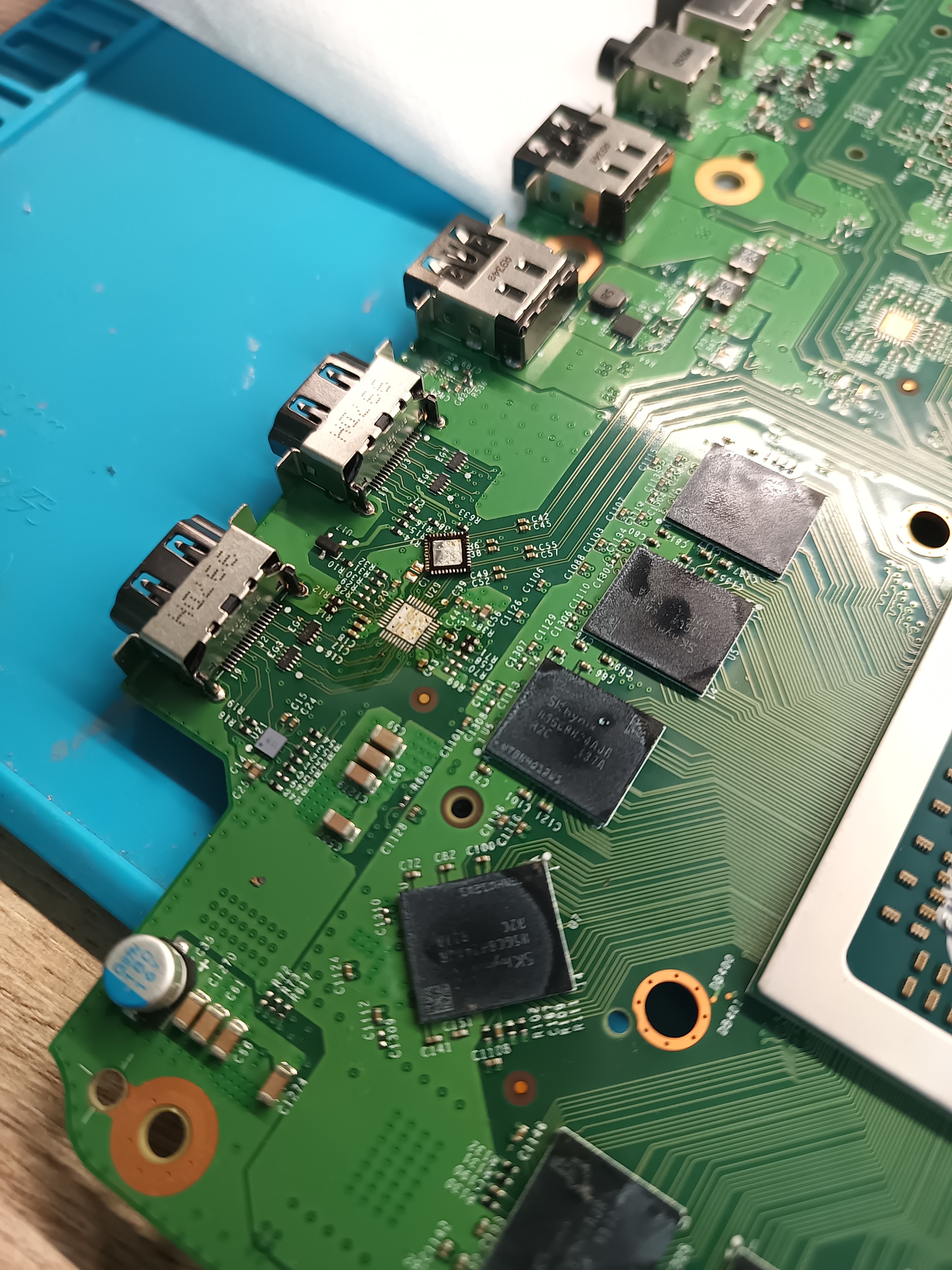

Так как не было детали для замены было принято решение делать перемычки. Кстати снимать микросхему то ещё удовольствие, очень большое теплопотребление берет плата.

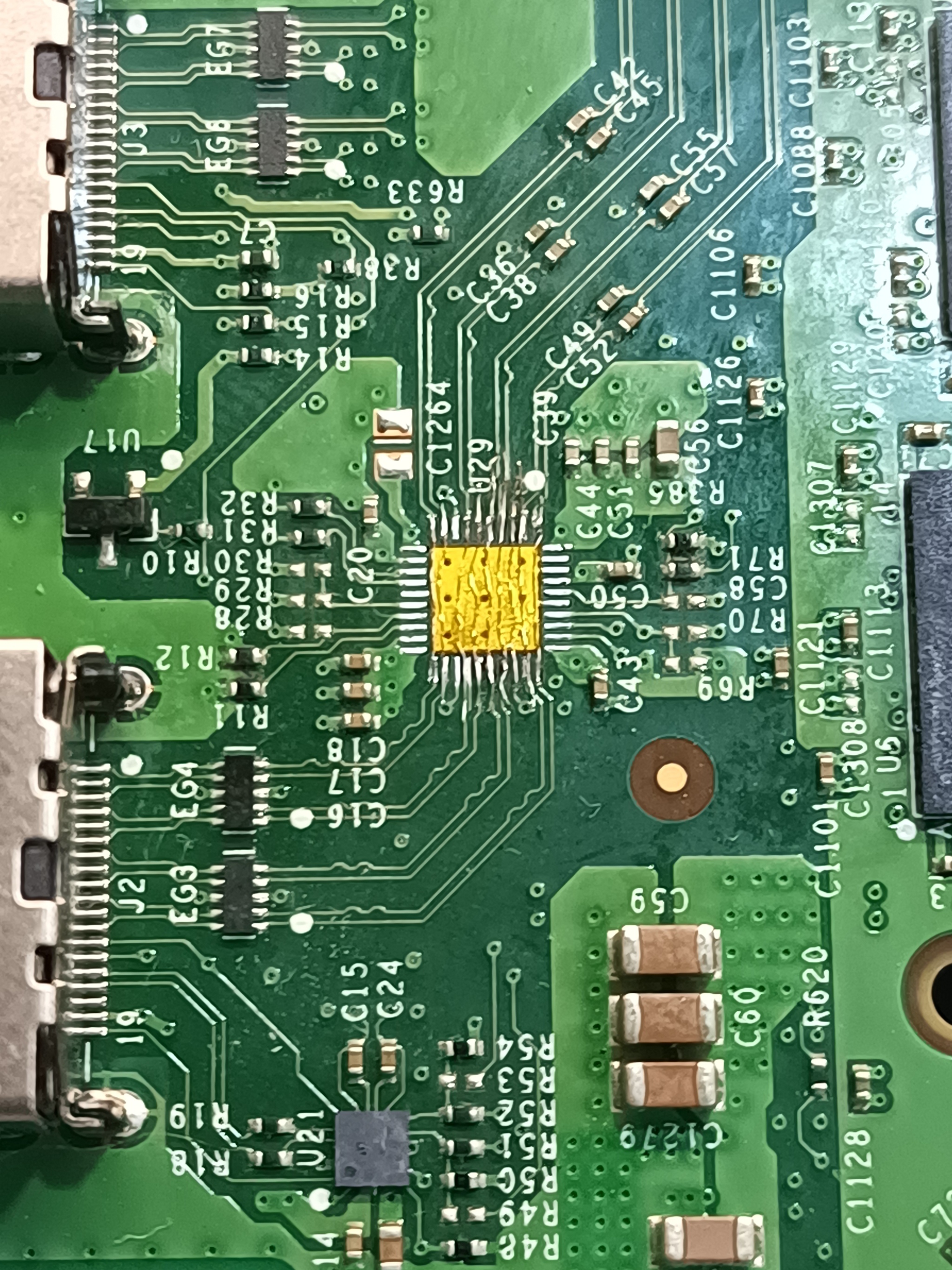

Для перемычек решил использовать жилки от кабеля МГТФ 0.5. Во избежание замыкания наклеил и обрезал термоскотч по контуру посадочного места соответственно оставив нужные пятаки.

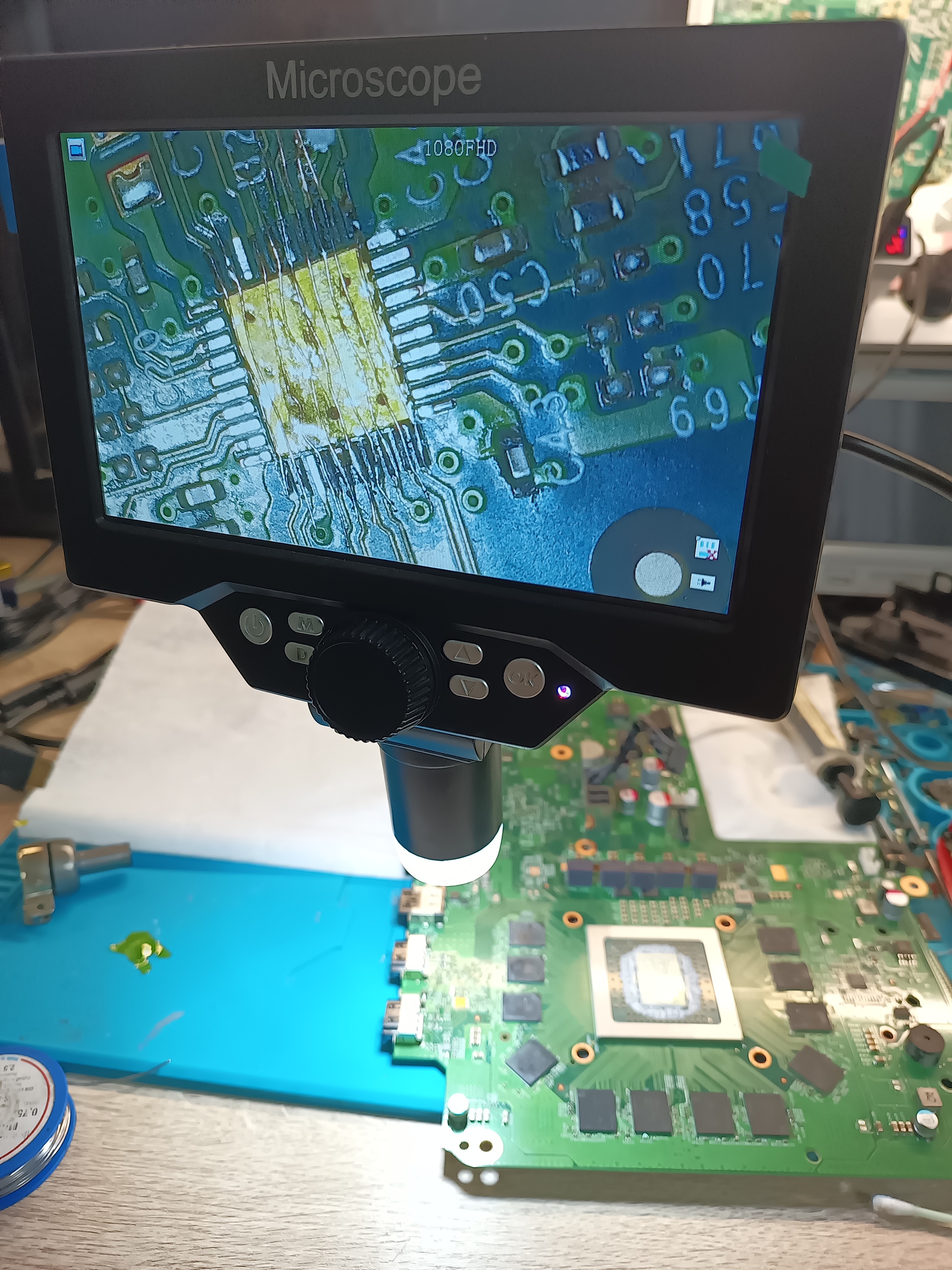

Собственно сам процесс ещё тот секс ).

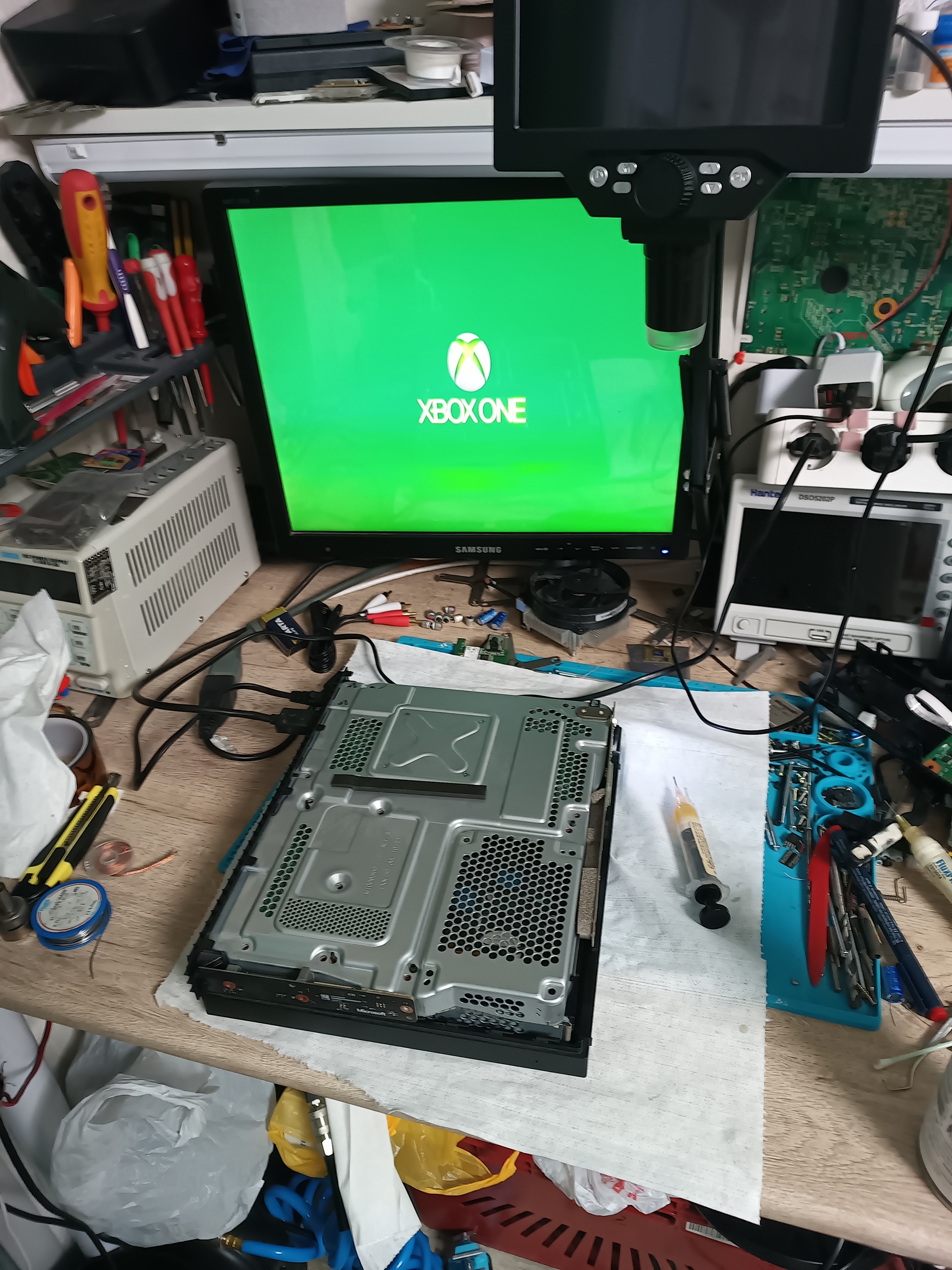

Выглядит конечно кривовато, но на самом деле нигде ничего между собой не замкнуто. Смыл флюс, минимально собрал консоль для проверки.

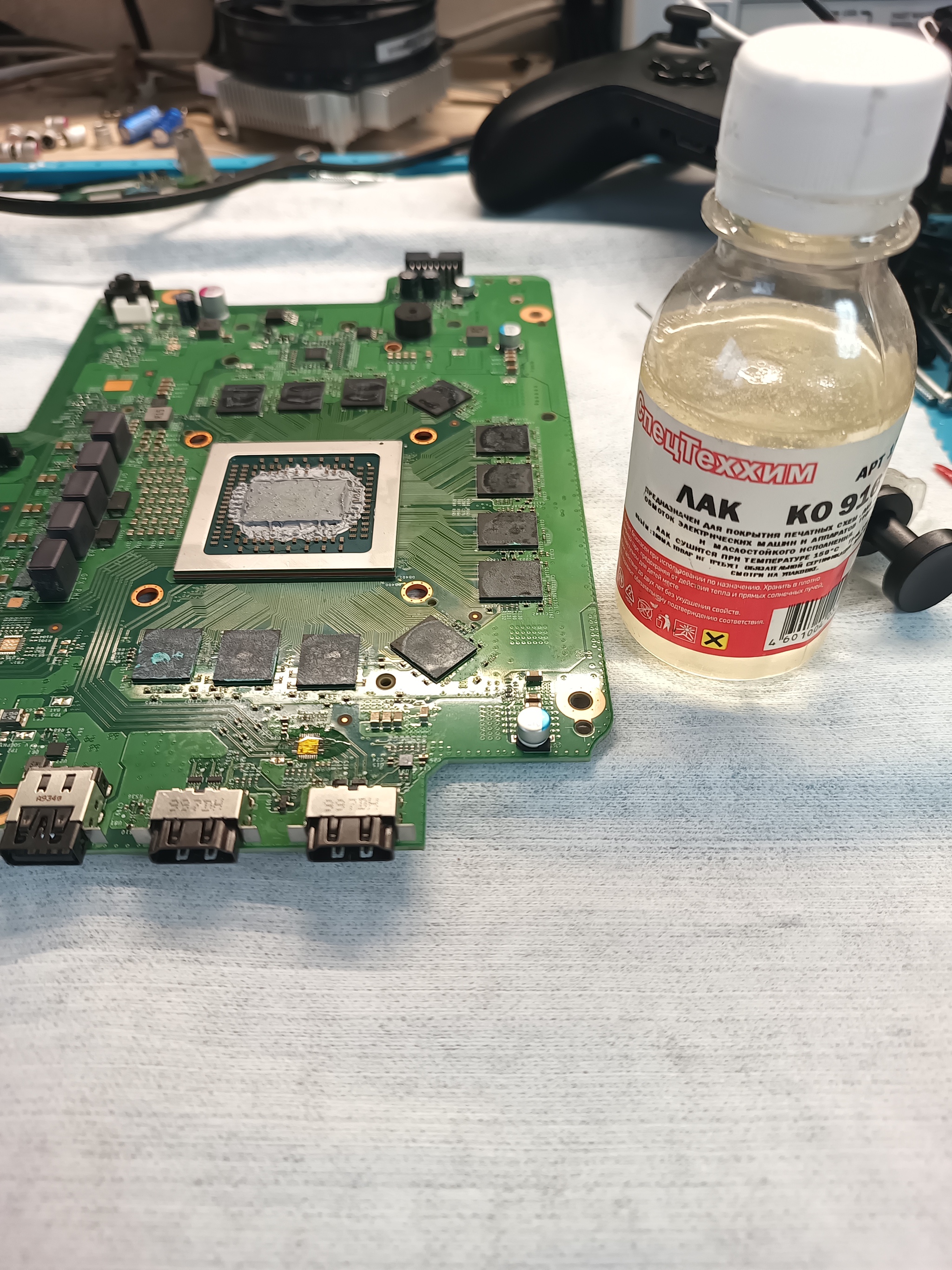

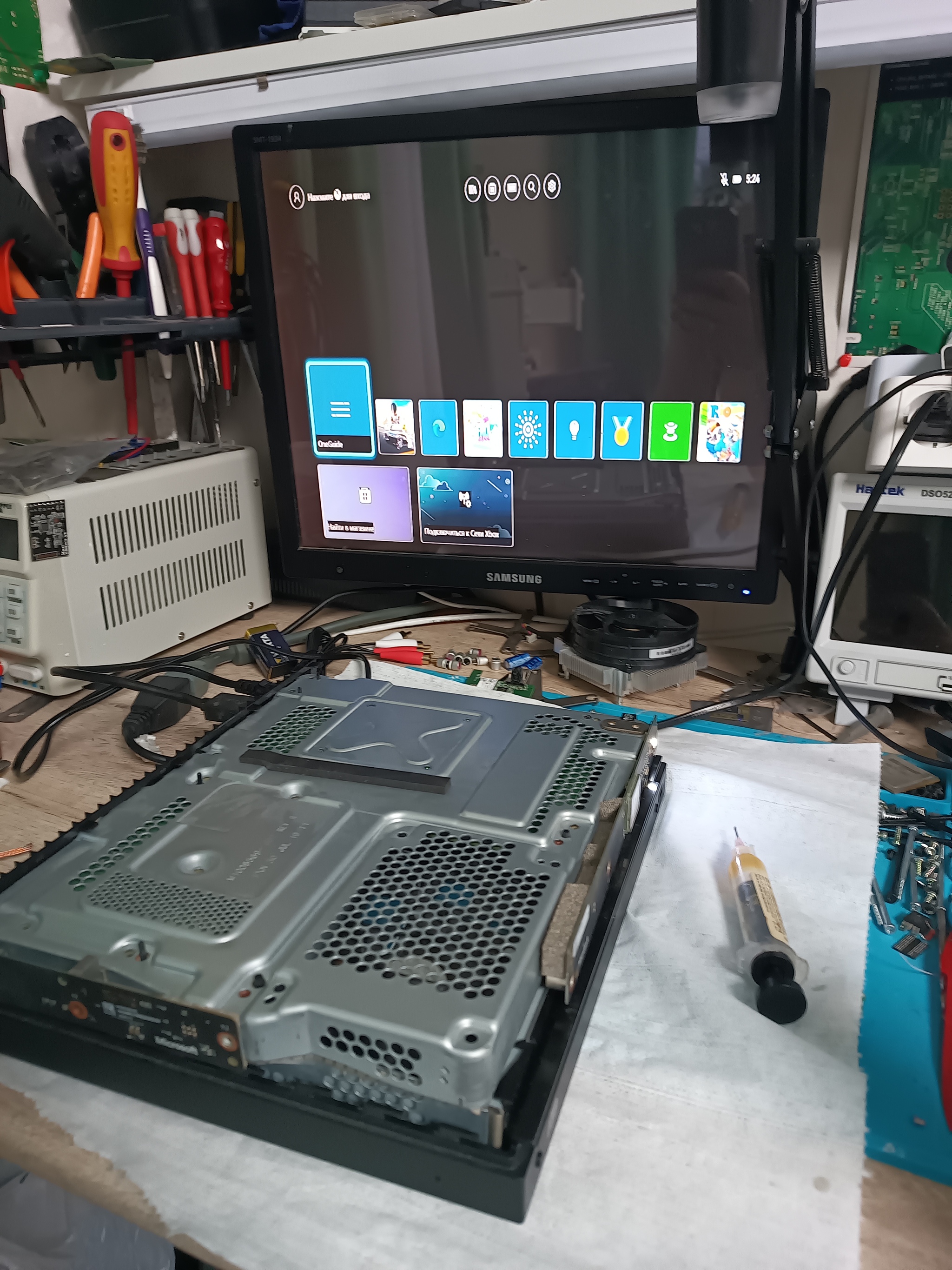

Приятно видеть "оживление" техники. Собственно ради чего мое хобби и затевалось. Для завершение сего дела Я использовал электротехнический лак, ну чтобы защитить все перемычное дело. Лак высушил, проверил. Все работает.
Далее замена термопасты, чистка от пыли и сбор в обратном порядке консоли. Я бы ещё заменил hdd на ssd, но чел которому я делал эту консоль отказался, говорит и так все окэ.
Спасибо товарищи за внимание, надеюсь разбавил ваш интерес на Пикабу.
