Пришел с самой типовой неисправностью для этих ноутбуков - не включается, потому что сломался комбинированный процессор, а точнее ХАБ в его составе.

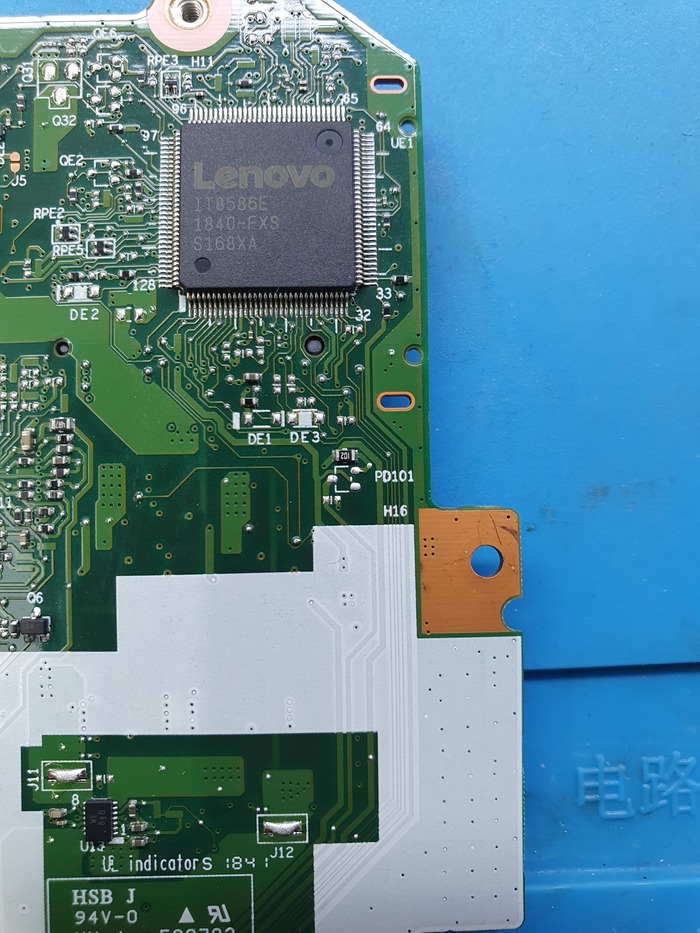

Плата у нас Quanta H98

И на этом дросселе у нас полный 0, а это питание хаба и все USB порты "звенят".

На плате у нас установлен SRGKY, а это i5-10210U Comet Lake-U.

Ценник на подобное крайне не гуманный, в том числе на инженерные Quality Sample варианты, но мы можем оживить аппарат с помощью комбинированного процессора 8ого поколения Whiskey Lake-U, так как сами процессоры одинаковые, а разница только в ХАБах.

Но и тут не особо радостно.

Поэтому мы будем ставить инженерный сэмпл Whiskey Lake-U - QQAU, а это что-то на уровне i5-8265U, но он не имеет релизного имени, поэтому в системе будет отображаться как CPU0000, что нас мало волнует. И стоимость подобного в несколько раз дешевле.

Алгоритм действий следующий:

- Редактируем биос чтобы Whiskey Lake-U запустилось вместо Comet Lake-U

- Снимаем старое и ставим новое

Как говорилось ранее ХАБы у нас разные, поэтому нужно поменять версию МЕ с 14 на 12 и перенести конфиг чтоб хотя бы SSD увиделось.

Микрокод у процессоров одинаковый - 806EC, но у Whiskey Lake-U есть еще один - 806EB, который нам и нужен. Поэтому придется добавить и его.

Сравниваем вкладки и ставим как в оригинале.

Добавляем микрокод 806EB

Раздеваем плату и идем паять

Отпаиваем. Чистим. Моем. Запаиваем новый

Село все отлично. Поэтому прошиваем биос и пробуем включать.

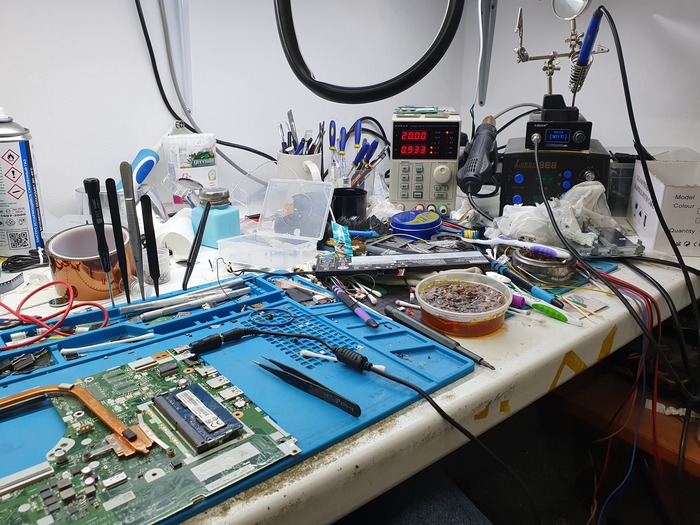

Плата прошла инициализацию на столе.

Для её включения можно замкнуть между собой 23 и 24 контакты на коннекторе под дополнительную плату (считать от ключа)

Поэтому собираем и на тесты.

Условно бюджетный вариант оживления мертвеца.

Кто доcмотрел до конца, тому котика

После самостоятельной чистки и замены термопасты начала определятся с 43 кодом, а вскоре и вообще перестала инициализироваться.

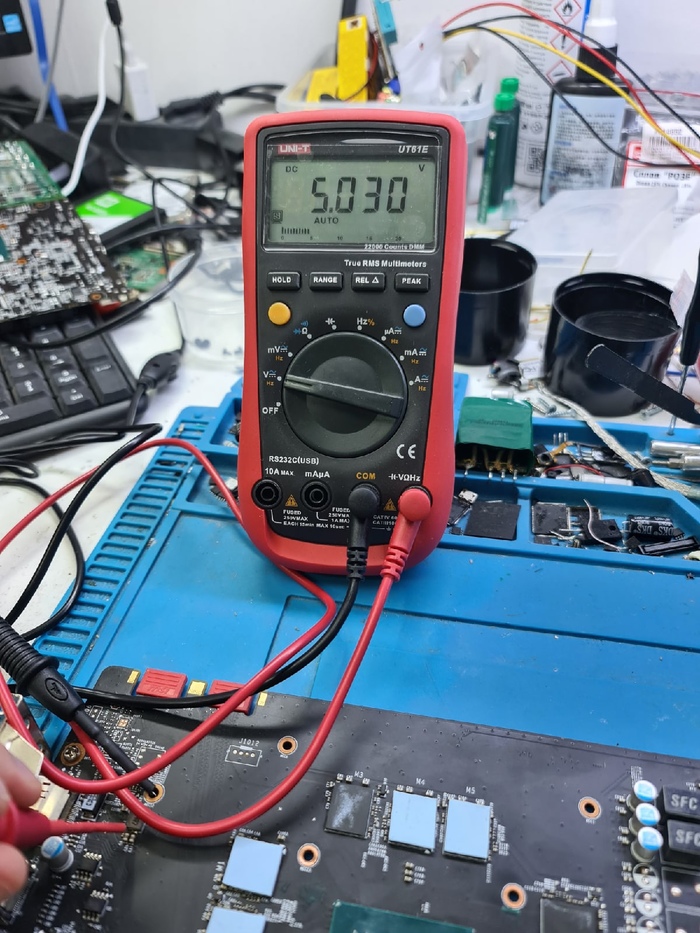

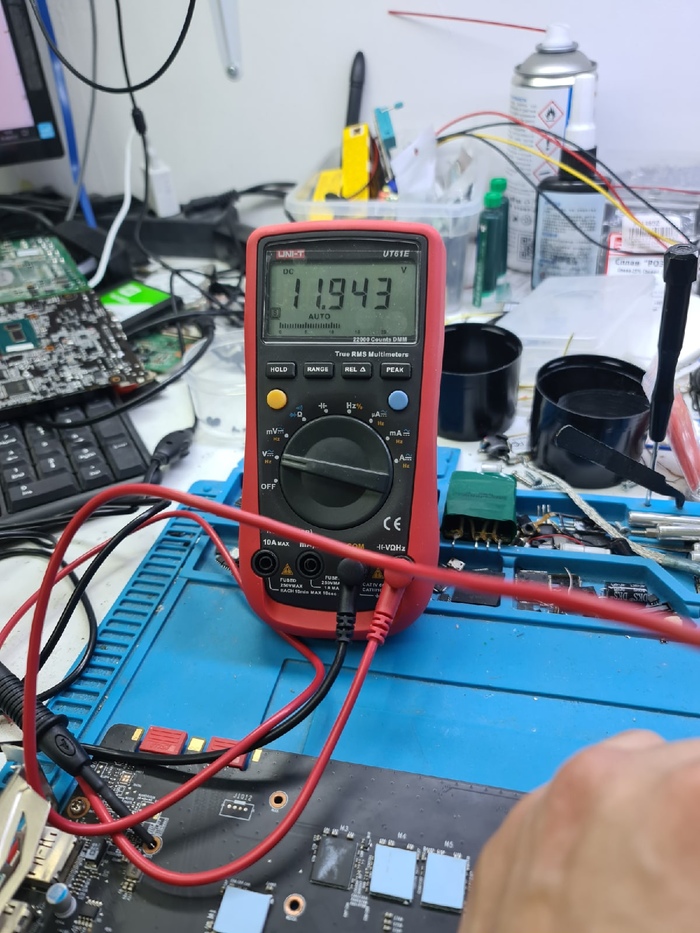

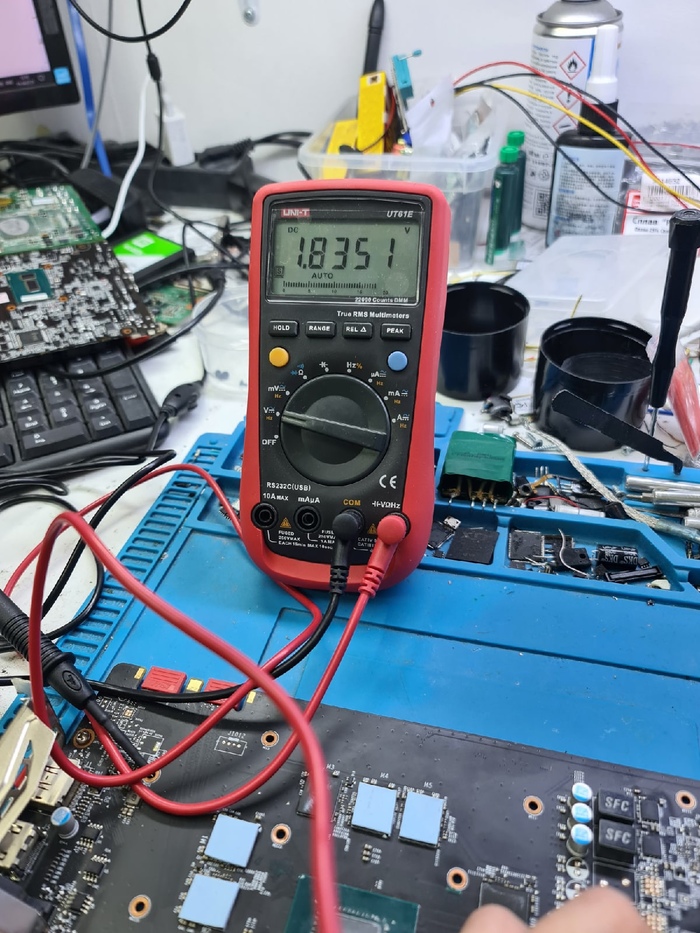

Вставляем в райзер и к ЛБП. Потребление норм, должна работать.

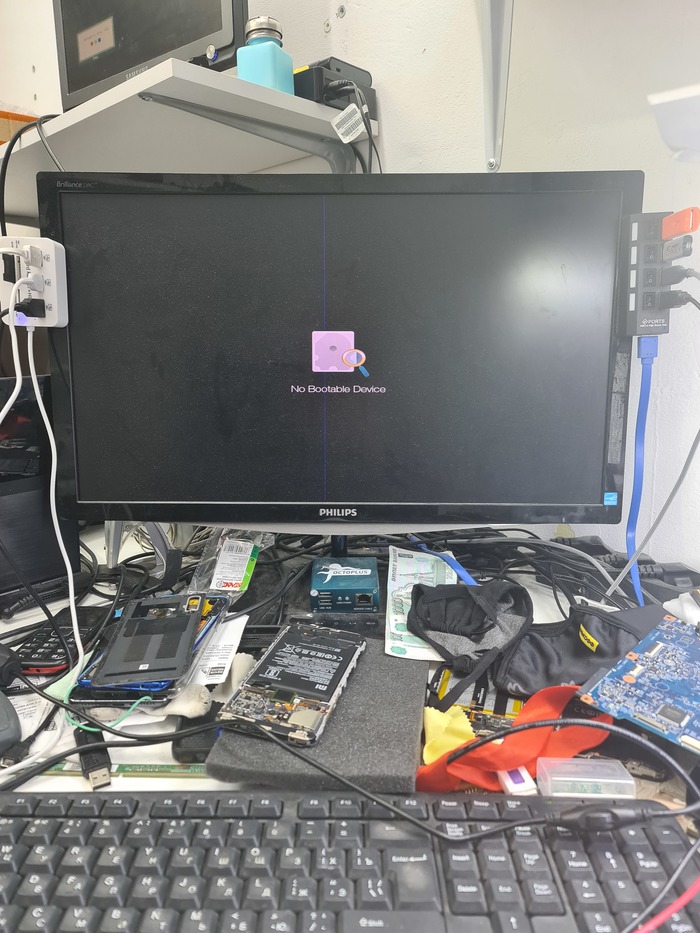

Вставляем её в стенд, запускаем и видим, что висит на b2, картинки нет.

Матс говорит что у нас проблемы с памятью по B1:

Стоит память Micron и наш виновник:

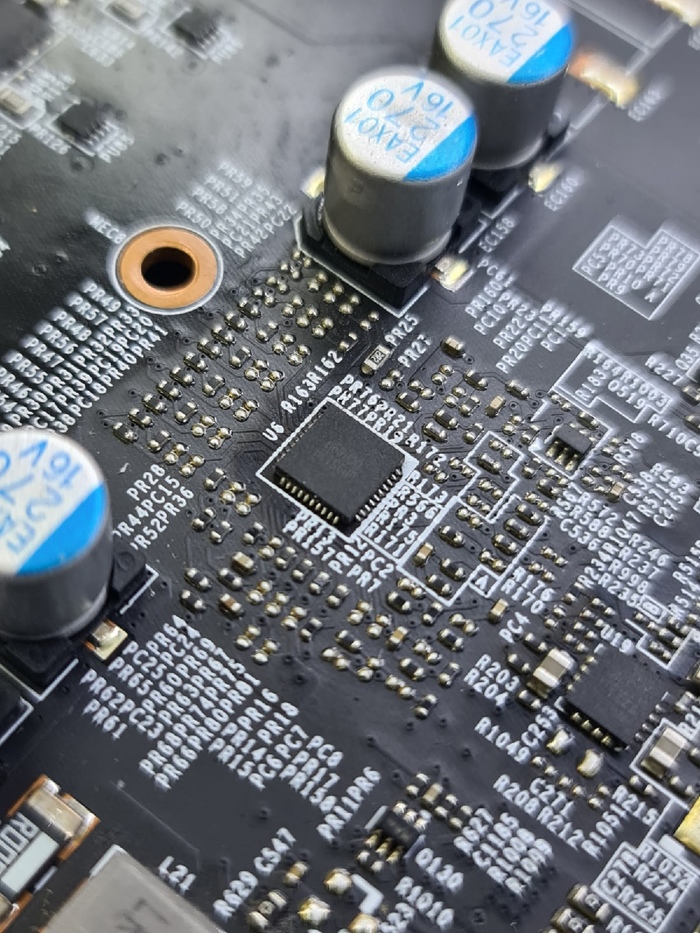

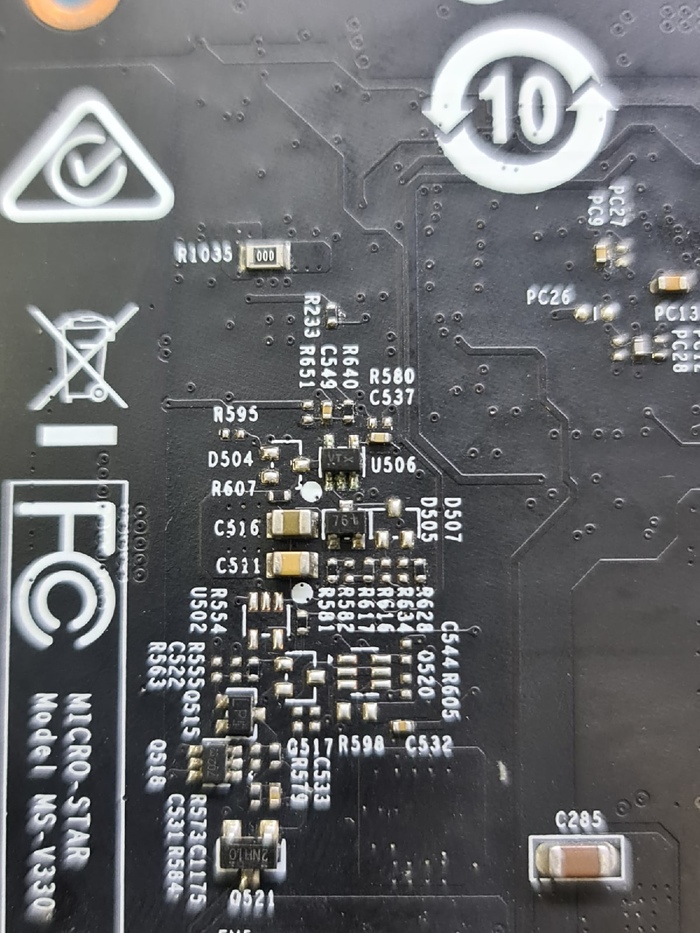

Собственно обычная ситуация, но что тут у нас такое:

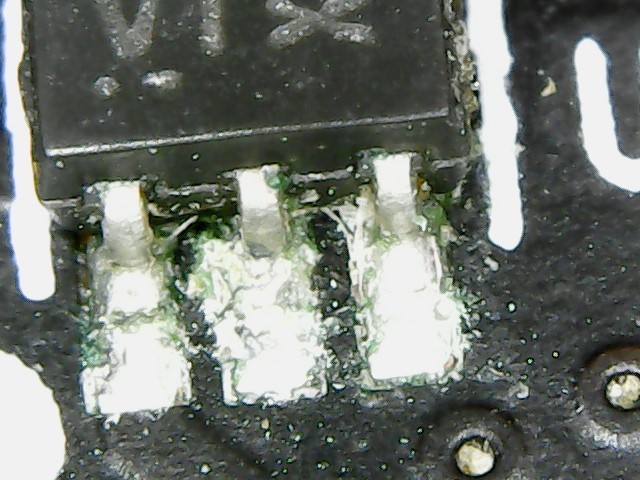

Совсем поближе:

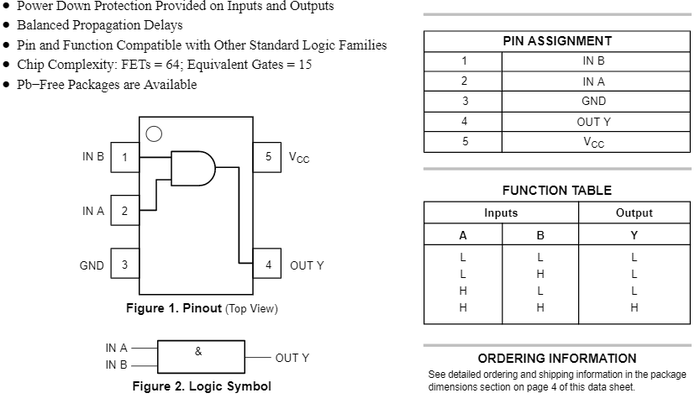

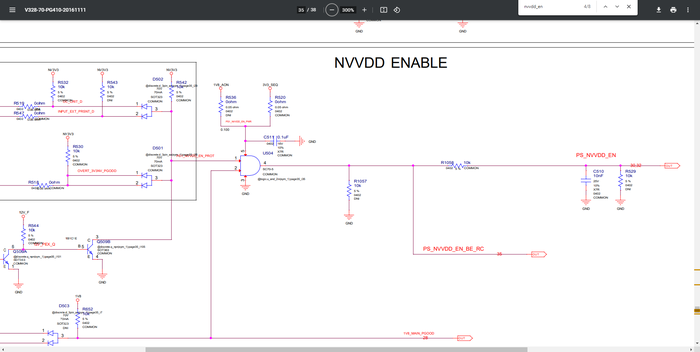

Видимо, что память совсем не при чем. Кидаем провода:

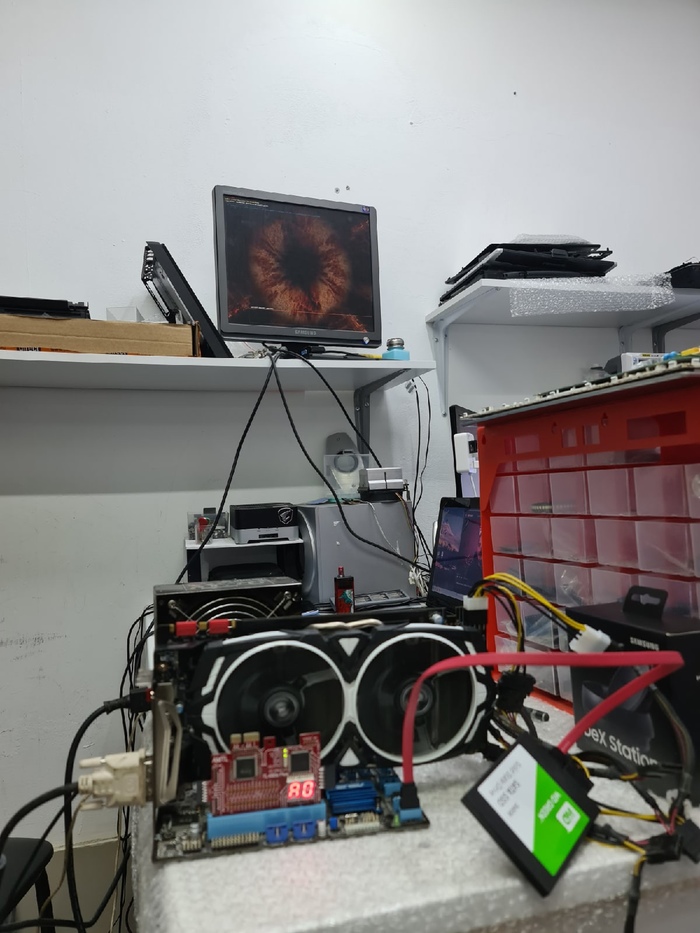

Заливаем это место УФ клеем, собираем карточку и в стенд. А там уже и картинка есть, и ошибок нет:

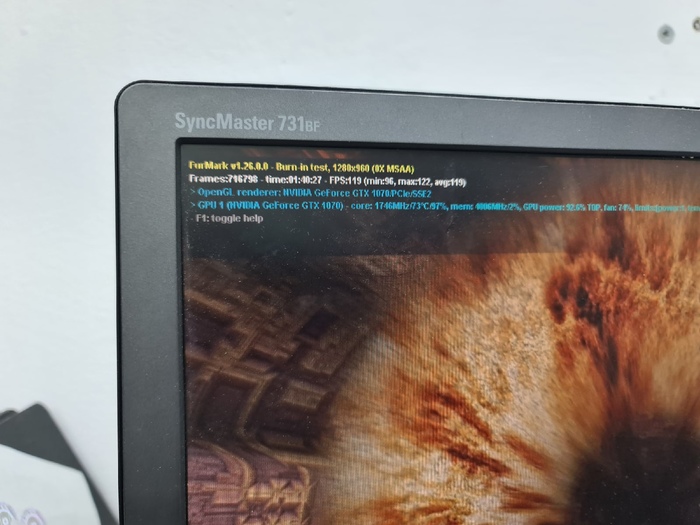

Драйвера встали без проблем и немножко погонять:

Собственно, экономия должна быть экономной и клиенту все же пришлось заплатить за "чистку"(термопаста + новые термопрокладки) ну и сверху за ремонт.  Вроде как не майнер (потому что слишком богато одет, ведь откуда у майнеров деньги?) поэтому  не злорадствуем.

После тяжелой среды (у друга было ДР), целый день шатался по сервису не садясь за ремонты, делая всякие подсобные дела и смотря в перерывах youtube... но осталось 3 часа до конца рабочего дня и заняться уже нечем - все сделано, все китайские посылочки занес на склад, заказал еще, порядок навел(не на столе), youtube весь посмотрел и решил взять со скопившейся полочки что-нибудь...

Собственно, из дружественного сервиса, с диагнозом не включается  и как положено с болтиками в пакетике на крышке. Пробовать не стал, ибо что-то говорят про воду. Начинка впечатляет. И еще какие-то странные надписи присутствуют.

Платформа Wistron Domino_BA. Собственно, никакого попадания влаги не обнаружил - чистенько, красивенько. Все циферки по основным линиям питания в норме. Голая плата от ЛБП потребляет 10 мА. Слаботочные LDO 3 и 5 присутствуют, а дежурка появится после нажатия кнопки. Вкидываю все обратно в корпус, подключаю к ЛБП и уже есть аномальное потребление:

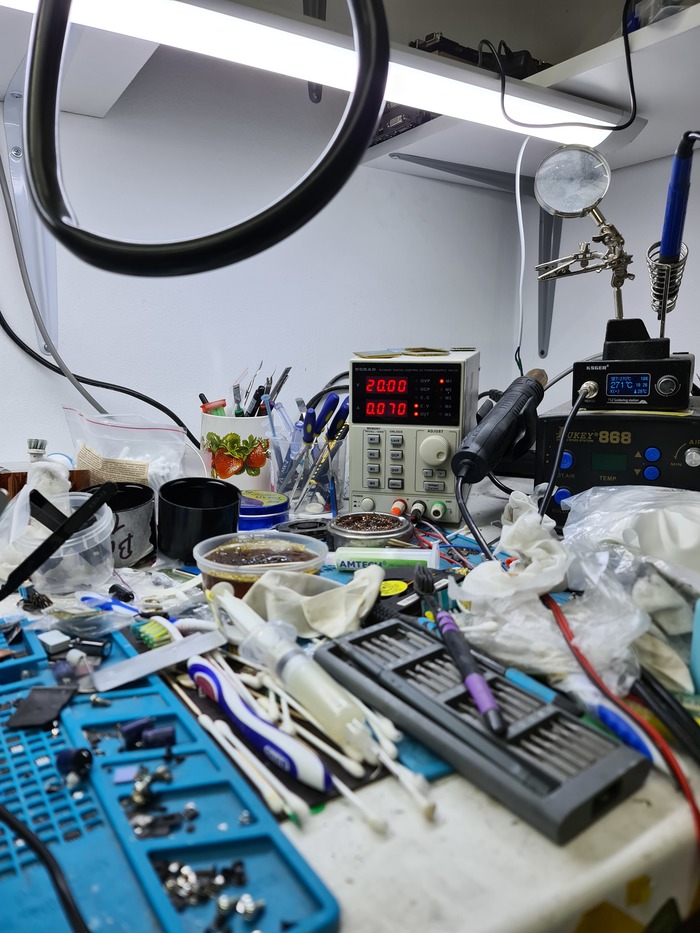

При нажатии на кнопку потребление прыгает до 120мА и падает обратно до 70ма. В дальнейшем выяснилось, что если отключить Wi-FI модуль, то ноутбук стартует и дает картинку:

А в дальнейшем, что если подключить модуль обратно, но отключить матрицу, то ноутбук так же стартует и дает картинку на внешний монитор. При всем при этом высокое потребление в 70мА в дежурном режиме так и остается. Собственно ничего не понятно, но понятно только то, что что-то должно где-то греться. Подключаю все и будем искать виновника высокого потребления используя дорогущий тепловизор палец:

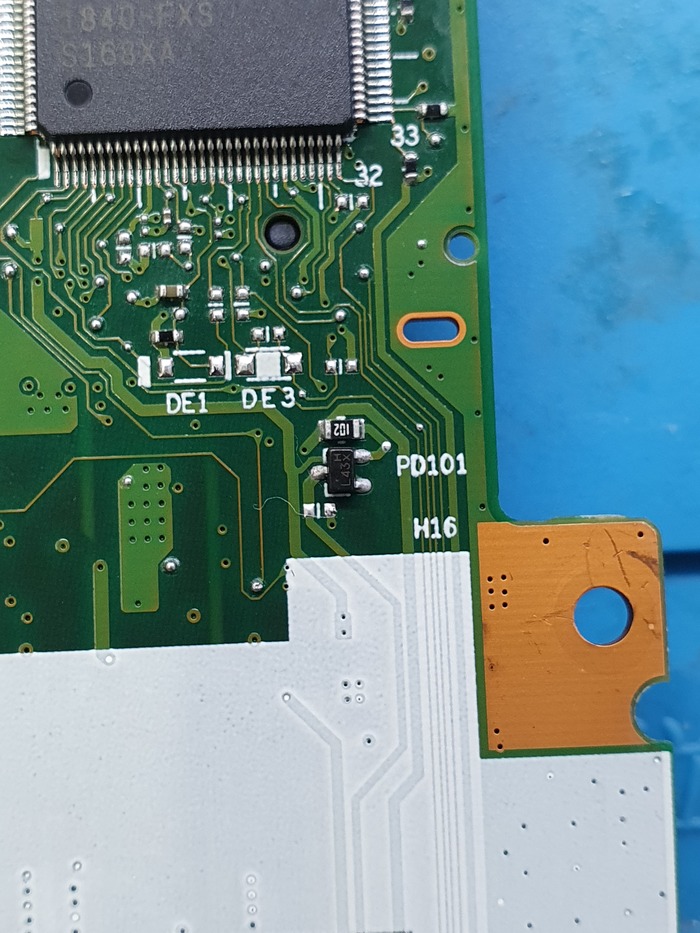

А греется ШИМ дежурных напряжений с маркировкой 5x= что-то там... Ну это не удивительно, что он греется в таком режиме, когда в одной из линий где-то не хороший потребитель... На этом этапе у меня уже появились мысли и решил их проверить, снял плату с доп. платой и подключил к ЛБП - потребление то же 70мА, а без нее 10мА. Собственно логично предположить, что виновник всего контроллер картридера, ибо других потребителей там нет. Кстати, при подключенной доп. плате ВСЕ показатели так же в норме, заниженного сопротивления нет..

Ну и нет чтобы его сразу снять и посмотреть, я очередной раз, работать-то не охота, зачем-то, нажимаю кнопку включения и со звуками НАС РАСКРЫЛИ писка платы и щелчком ЛБП о том, что он перешел в режим защиты по току, что-то на плате пошло не так... Колечко сжалось...

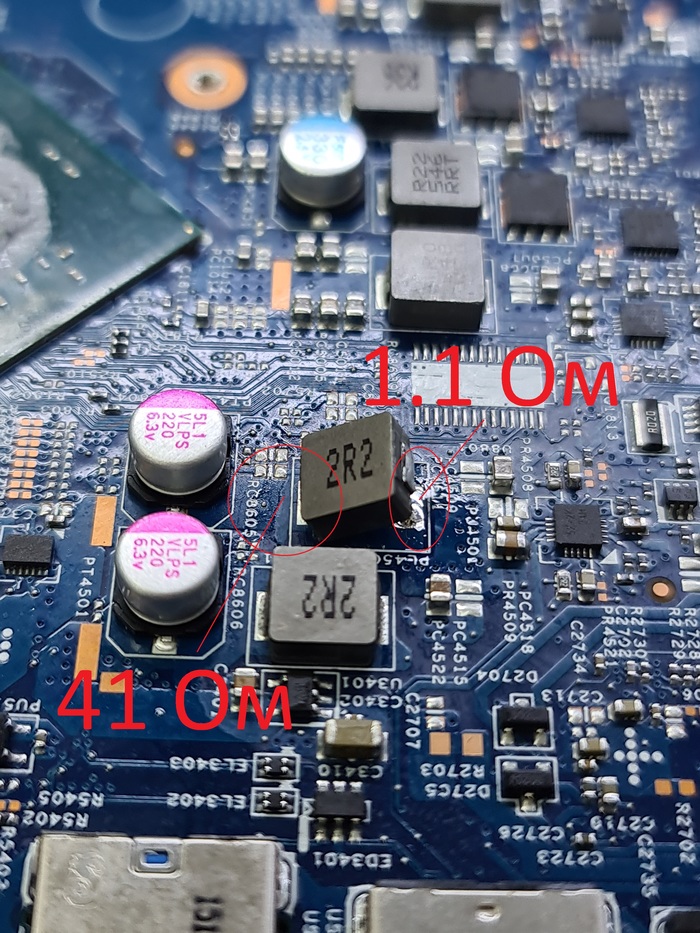

Собственно имеем почти короткое по 3В силовой линии в 1.1 Ом.

Пам-пам-пам....

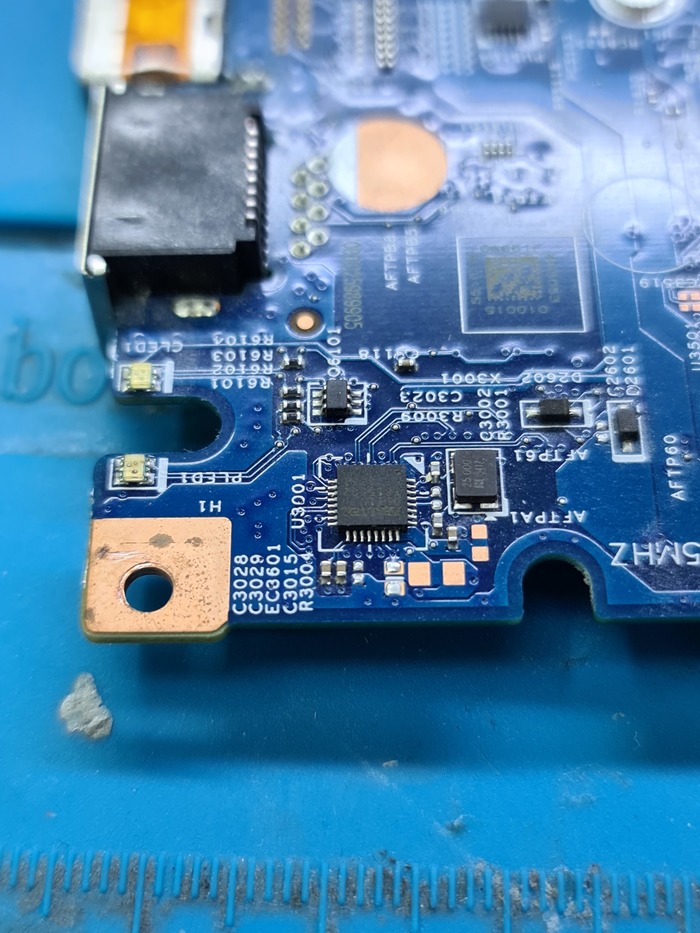

Поднимаю дроссель чтобы посмотреть с какой стороны проблема, а там:

Проблема и со стороны ШИМ, и самое печальное,  со стороны потребителей...

После такой аварии сразу стоит посмотреть околопроцессорные линии питания по которым чаще всего страдают современные комбайны:

Там все в порядке,  циферки меня устраивают, поэтому косвенно можно сказать - процессор скорее жив. Но с низком потреблением нужно разбираться.

Подаю в линию 3В и вижу потребление в 165мА.

И снова дорогущим инструментом нахожу виновника:

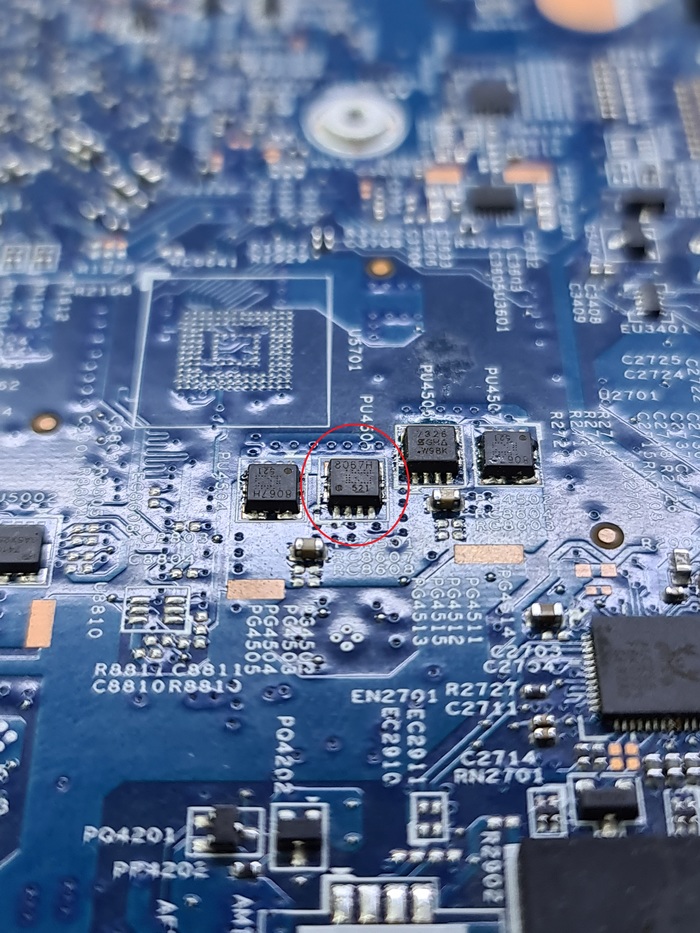

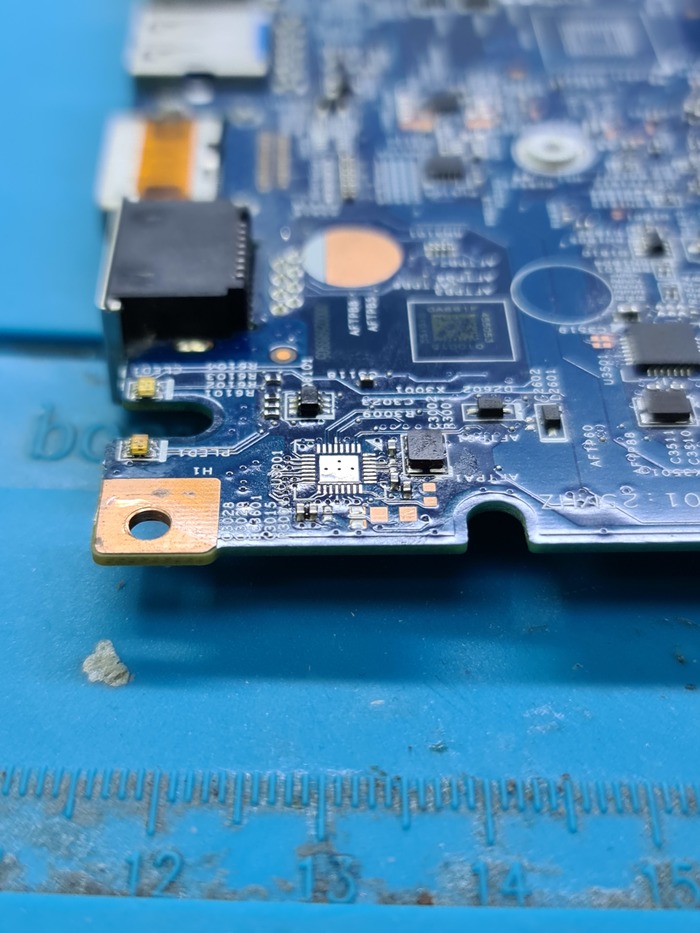

Сетевой контроллер RTL8111. Снимаем его:

Сопротивление кОм'ы - норма. Дальше нужно разобраться с 1 омом со стороны ШИМ, его сразу снимаю - будем менять, а 1 Ом так и висит, собственно остались тут только два N-канальных  транзистора 8067H и один из них пробит (отмечен красным) во все стороны и весело звенит сток-исток-затвор:

Менять будем оба на более лучшие аналоги, а лучше заменим все четыре. Ставить будем SiS412DN, думаю нам они вполне.

По маркировке 5X гуглится RT6575D, а таких у меня нет. Будем ставить аналог tps51225C, ставится без каких-либо доработок.

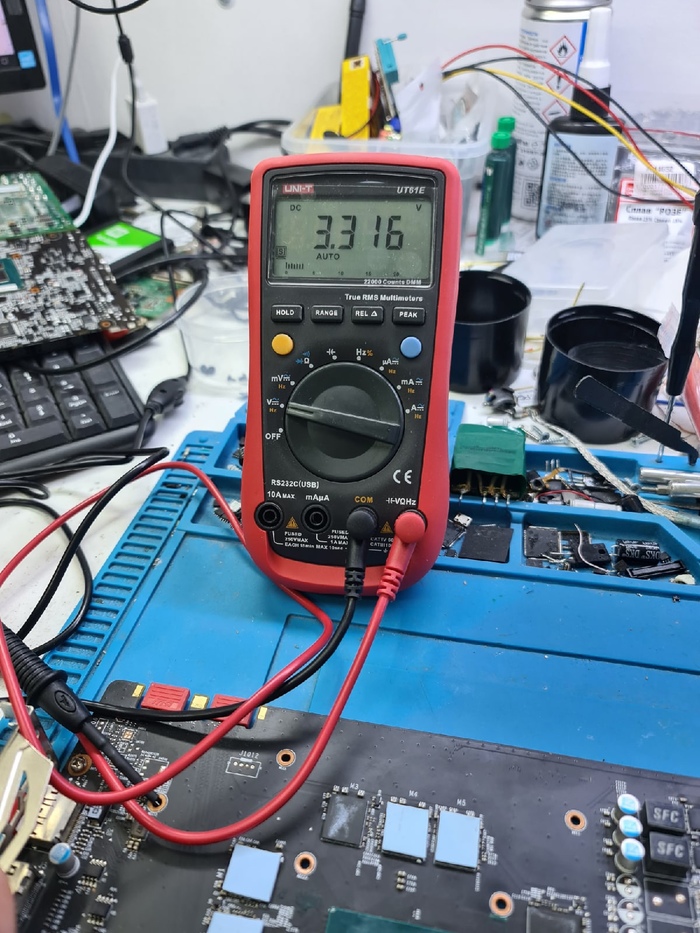

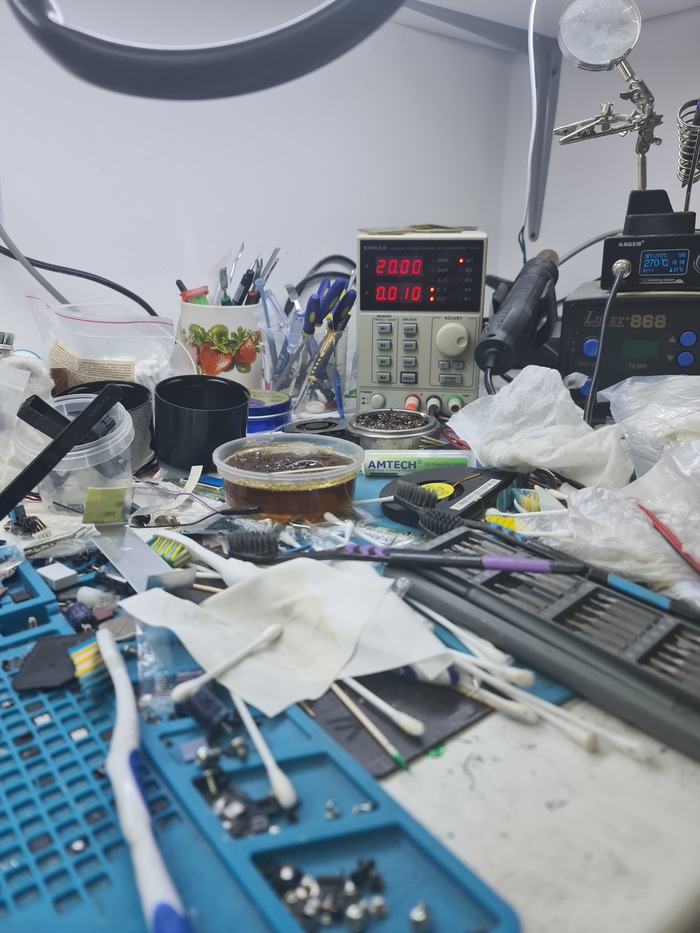

Заменил все это и время проверок. Отлично, голая плата потребляет 10мА и LDO поднялись:

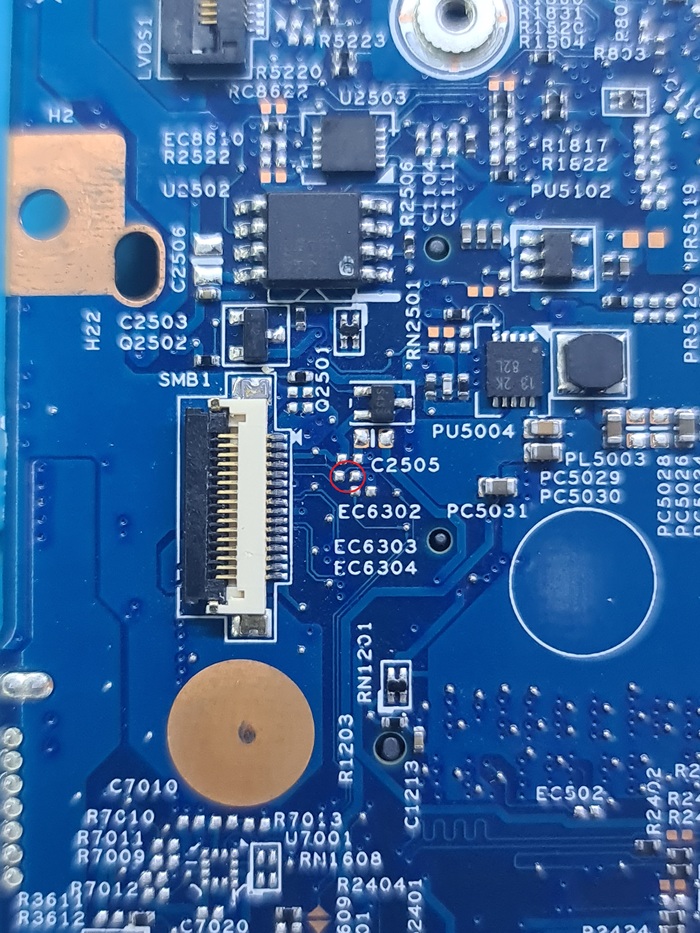

Время нажать кнопку и проверить включается ли наша плата, доп. плату с кнопкой отложил в сторону, будем запускать без нее, достаточно замкнуть два этих контакта чтобы плата запустилась:

И фиаско, плата стартует, поднимаются все напряжения, но инициализации нет. Потребление статичное:

Тут я уже полез смотреть, остались ли у меня еще доноры с этими самыми вашими целеронами, которые дохнут от чиха... Домой, конечно же, я уже не собирался. Взял себя в руки. Ну в результате такой аварии на 3В линии запросто  мог слететь биос. Выпаиваем и шьем все это дело.

И...

C чиcтым, нарезанным биосом с  сайта, плата стартанула и весело побежали токи потребления, тестер показал инициализацию. На мониторе картинка есть:

Сразу снимаем контроллер картридера:

И проверяем:

Потребление с доп. платой в норме. Дальше надо вернуть на место контроллеры картридера и сети. Возьмем их с доноров.

Ну и проверяем запуск со всем навесным:

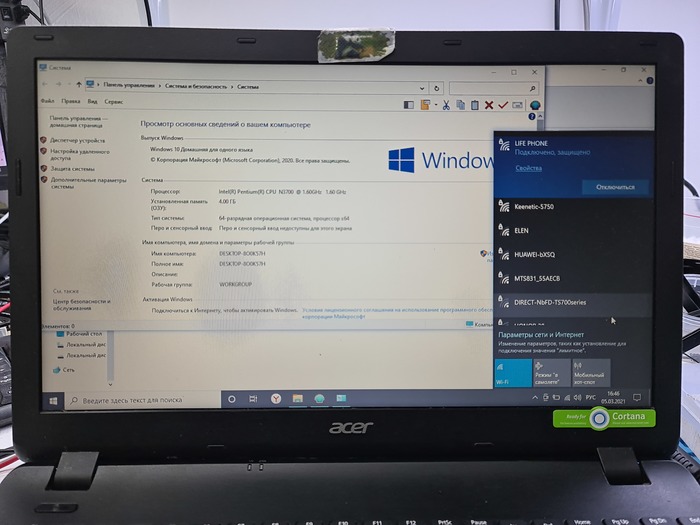

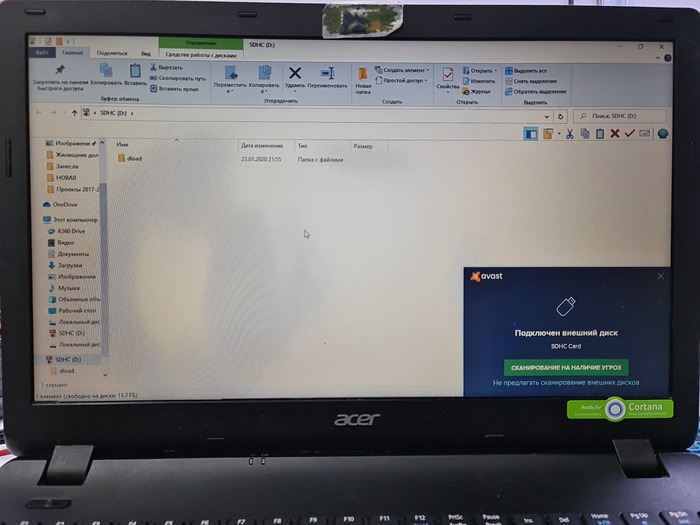

Ну нужно проверить теперь Wi-Fi, картридер и сеть:

А вот при подключении LAN-кабеля тишина. В диспетчере наш контроллер не видится. Снова разбираем ноутбук и под микроскоп, а там:

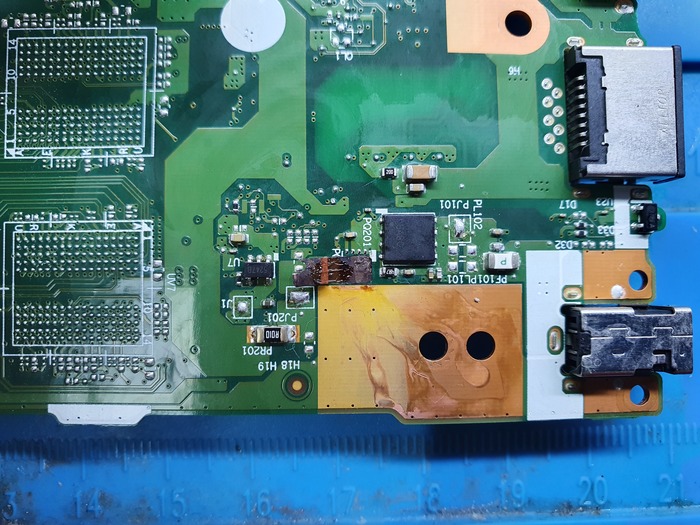

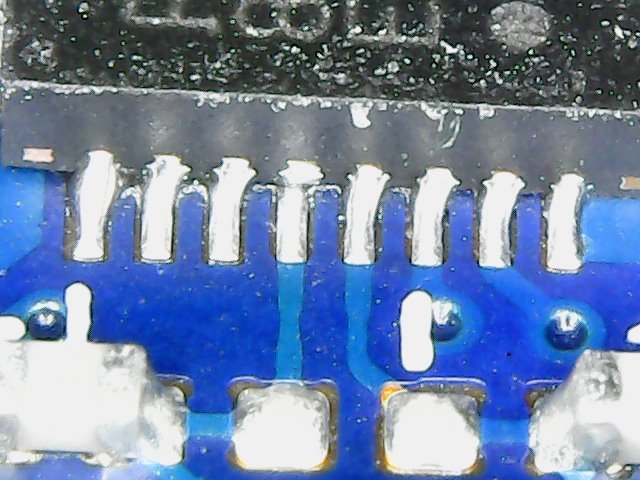

Недопай. Пропаяем паяльником и вперед:

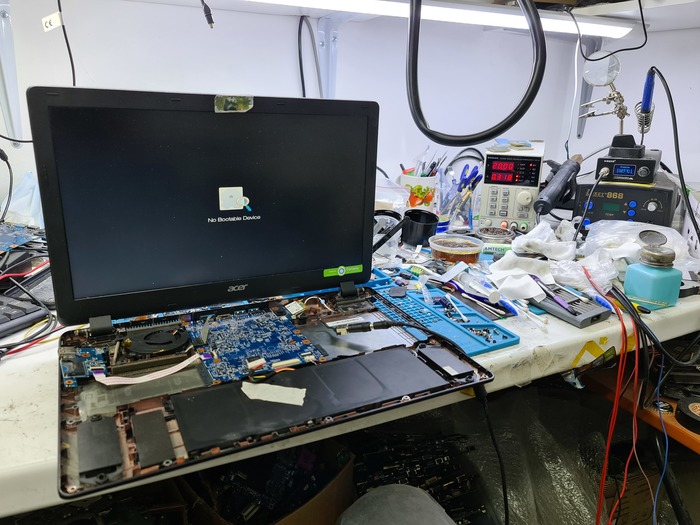

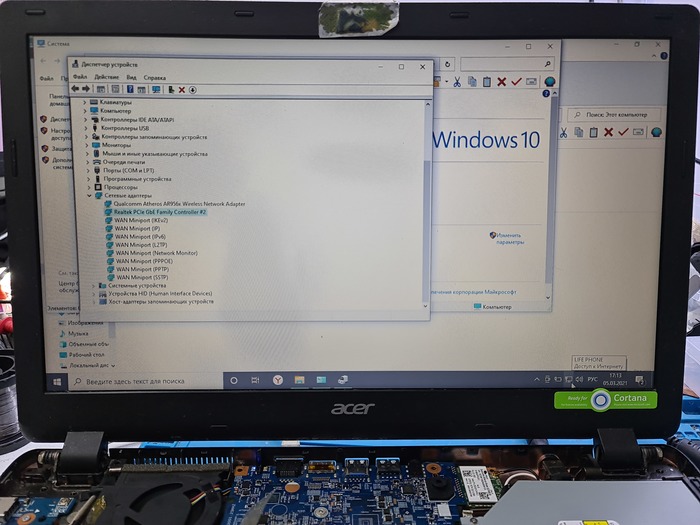

Отлично, сеть есть. Ремонт окончен. Тесты под нагрузкой прошел, можно выдавать.

Озлобленный на жизнь Asus вернулся через пару дней. С новой неисправностью, но почему-то клиент считает что и в тот раз он просто не заряжался.

Сейчас ноутбук "работает", включается, выключается, но абсолютно никак не реагирует на подключение ЗУ - индикатор на панели не загорается, а заряда батареи осталось 15%, тогда и заметили дефект, хотя сначала все работало штатно.

Сразу разбираем ноутбук, чтобы добраться до платы,  сделать первичные замеры и у меня нет переходника для такого разъема:

Будем снова использовать стандартный разъем от какого-то Asus, ну либо можно просто припаяться проводом:

Сделав замеры входной цепи ничего подозрительного не выявлен: линия VIN, входные ключи и тд. в норме.

При подключение платы к ЛБП потребление составляет:

Что многовато для дежурного режима, а процесс заряда так и не начинался, так как входные ключи по линии VIN оказались закрыты и чарджер их не собирается открывать,  тут и о дежурных напряжениях речи идти не может - плата не запитана, а лишнее потребление есть.

На этом этапе, с 99% уверенностью, могу сказать что виновник завышенного потребления сам чарджер BQ24780S и он неисправен, так как только он сейчас запитан от 19 вольтовой линии. Достаточно посмотреть типовую схему включения из Datasheet на него:

Мда, а тут он и не запитан, но есть описание на вывод VCC:

Собственно запитывается он напрямую от адаптера или батареи через диод, токоограничивающий резистор и в цепи есть фильтрующий конденсатор.

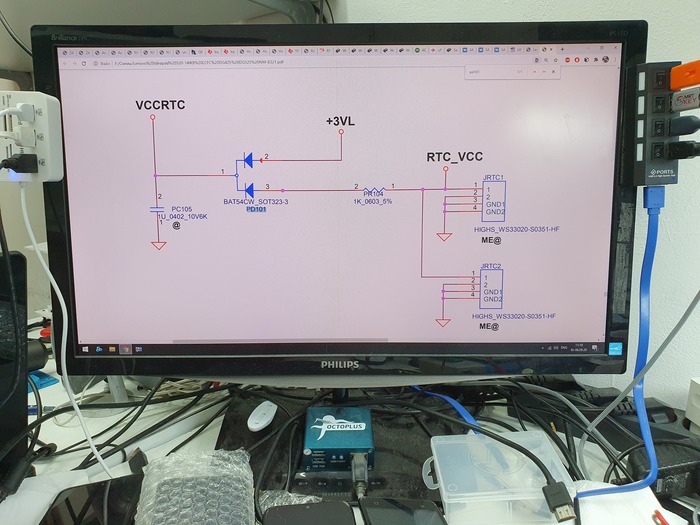

На ремонте есть Acer на платформе Quanta ZAA с таким же чарджером, а вот на нее есть схема:

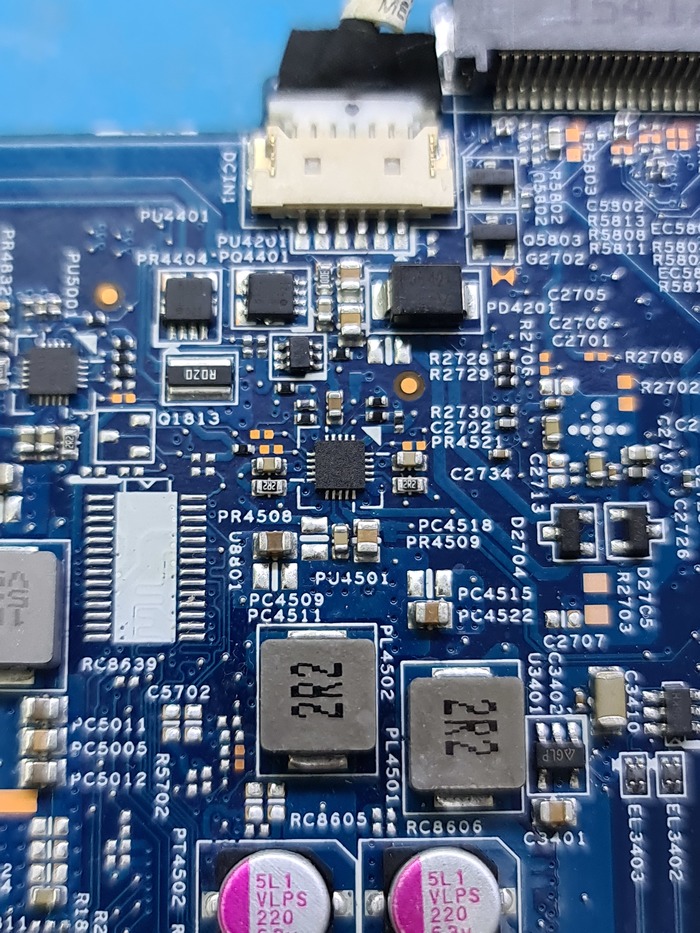

Видим на схеме диод, резистор и конденсатор. А вот и наши товарищи:

Замеры... и эта цепь тоже в норме, диоды целые, сопротивление после сборочки 300 кОм, резистор проверен и соответствует номиналу в 22 ома.

Просто меняем чарджер...

И теперь при подключение платы к ЛБП потребление составляет:

Что походит на потребление платы в дежурном режиме и да, входные ключи открылись и есть дежурные напряжения:

Ноутбук включается и корректно реагирует на подключение адаптера питания, заряд пошёл:

Ремонт вышел быстрым, так как гарантийный и делался вне очереди.

А после опубликования прошлого поста c ремонтом этого ноутбука, с не большими претензиями к Partsdirect, днем следующего дня мне поступил звонок с угрозами удоли из этого самого интернет-магазина. Ребята молодцы, реагируют быстро, ссылка на их пост:

Ответ на пост «Asus FX705D после самостоятельной чистки и Partsdirect»

Сегодня у нас на ремонте игровой ноутбук средней ценовой категории. Как видим из записки: решили сэкономить -> почистили дома -> ноутбук не включается и что-то там, при подаче питания, греется.

Клиент любезно показал что там греется. Будеме разбираться, переходим к диагностике.

Греется у нас ШИМ дежурный напряжений TPS51225C. Ну греться он у нас будет в двух случаях: 1) Неисправен сам 2) низкое сопротивление в его нагрузке.

На силовых 3.3В и 5В сопротивление в норме, LDO 5В так же в норме, а вот по выходу стаба LDO 3В у нас 0.7 Ом. В 95% случаев виновником на этой линии является мультиконтроллер:

Снимаем его:

Теперь спротивление в линии LDO 3В составляет 20 кОм.

Так как остальные замеры в процессе диагностики не выявили больше ничего подозрительного, можно запитать плату и проверить исправность самого ШИМа дежурки согласно его даташита: должны запуститься наши слаботочные 3 и 5 вольтовые стабы:

Все окей, напряжения в норме, но сам ШИМ мы все равно будем менять на новый. Мультов таких в наличии нет, а вот ШИМ-контроллеры числятся на складе аж 10 штук, но найти их так и не удалось.

Заказываем все это безобразие во всем известном Partsdirect так как быстрее мне неоткуда:

Пришло все как всегда быстро:

Но мульты какие-то внешне подозрительные, очень похожи на китайскте пустышки или перемарк, ну и погнуты ножки впридачу:

IT8987E прошивается, но так как на руках у нас Asus, то новый мультиконтроллер при первом включение прошьется сам. Подозрения оказались не напрасны: никакого автостарта и реакции на кнопку - эти мульты в помойку.

Чтоб не ждать долгой китайской доставки да ещё и в китайские праздники было решено искать донора у "коллег" домушников-скупщиков всего и вся.

Довольно быстро у одного нашёл за скромную сумму плату Quanta ZRT с интересующим нас мультом:

Перекинул мульт:

Сравнение оригинала и то что пришло с Partsdirect:

Ну теперь осталось его прошить, так как БУ и снять с платы. Ну и нужно еще заменить сам ШИМ, так как и он повидал жизнь:

Мульт и ШИМ установлены, теперь можно проверить плату на автостарт и надеяться, что все таки он прошьется сам из основного биоса, так как я ленив и вырезать руками мне лень, а готового я не нашел... Запитываю плату и есть её автостарт - уже хорошо, а после пары её самостоятельных "включений-выключений" я вижу зажегшуюся подсветку клавиатуры и заветную надпись: АСУС в поисках невероятного...

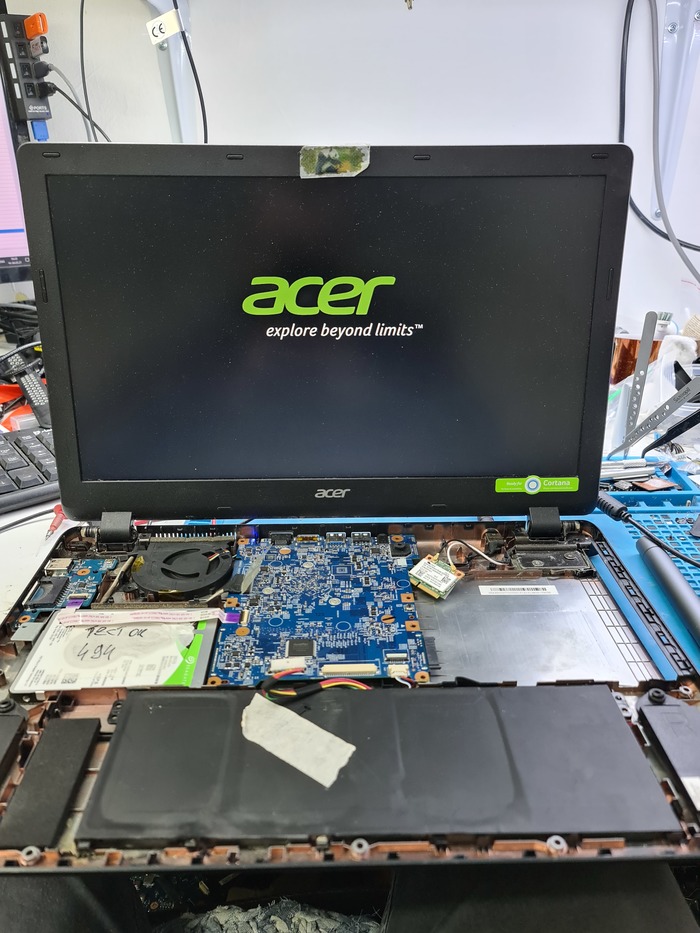

Ноутбук подчинился, почти сам. Тесты не выявили проблем.

Кстати, я так понимаю, хозяин его так и не почистил, может его смутило отсутствие жидких термопрокладок в продаже в DNS?

Мульты по гарантии в 14 дней вернуть я не успел, в силу моего высшего уровня прокрастинации.

Кстаи там еще такую штуку успел заказать - USB тестер портов и инициализации от АСЦ:

В первоначальной диагностике штука сгодится при приемке. Но и с ней не все так гладко прошло:

При первом ее использовании она вешала напрочь любую систему куда ее подключаешь на любой стадии и пищала-мигала всеми диодами. На видео вешает наглухо какую-то плату от Асус. Я уже снова поматюкался на Partsdirect, но дело оказалось в её ноль посаженом внешнем АКБ. Подзарядить от порта USB его уже не вышло и пришлось его чуть толкнуть внешним источником питания, и все заработало штатно.

Еще футболку прислали:

В целом, ноутбуки от Asus мне нравятся больше остальных cвоей элементной базой даже в бюджетных аппаратах.

И да, в посте никакой рекламы и антирекламы, только мое личное мнение.
