Ремонт HUAWEI MateBook D14 NbB-WAH9P⁠⁠1

Пришел с самой типовой неисправностью для этих ноутбуков - не включается, потому что сломался комбинированный процессор, а точнее ХАБ в его составе.

Плата у нас Quanta H98

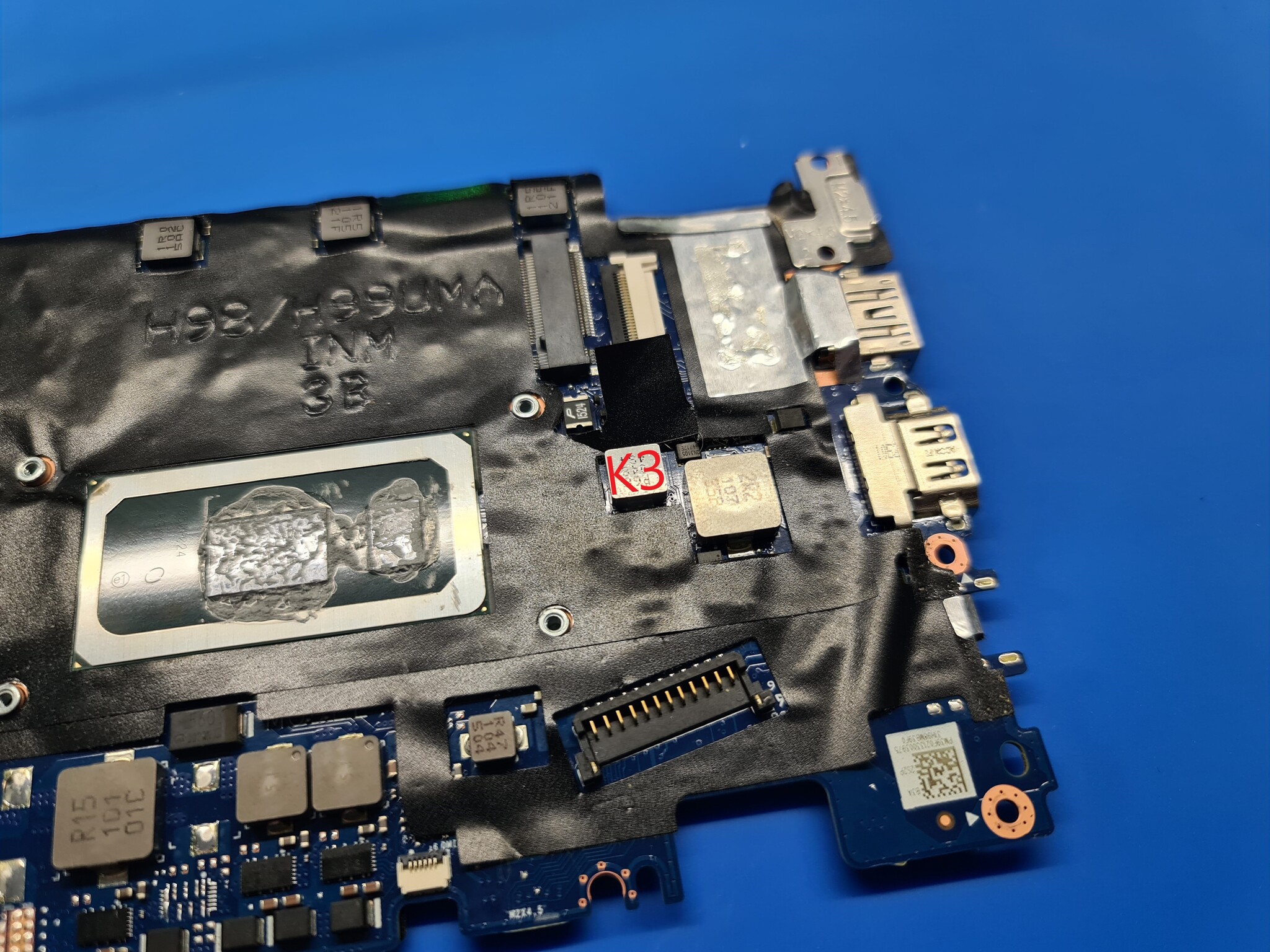

И на этом дросселе у нас полный 0, а это питание хаба и все USB порты "звенят".

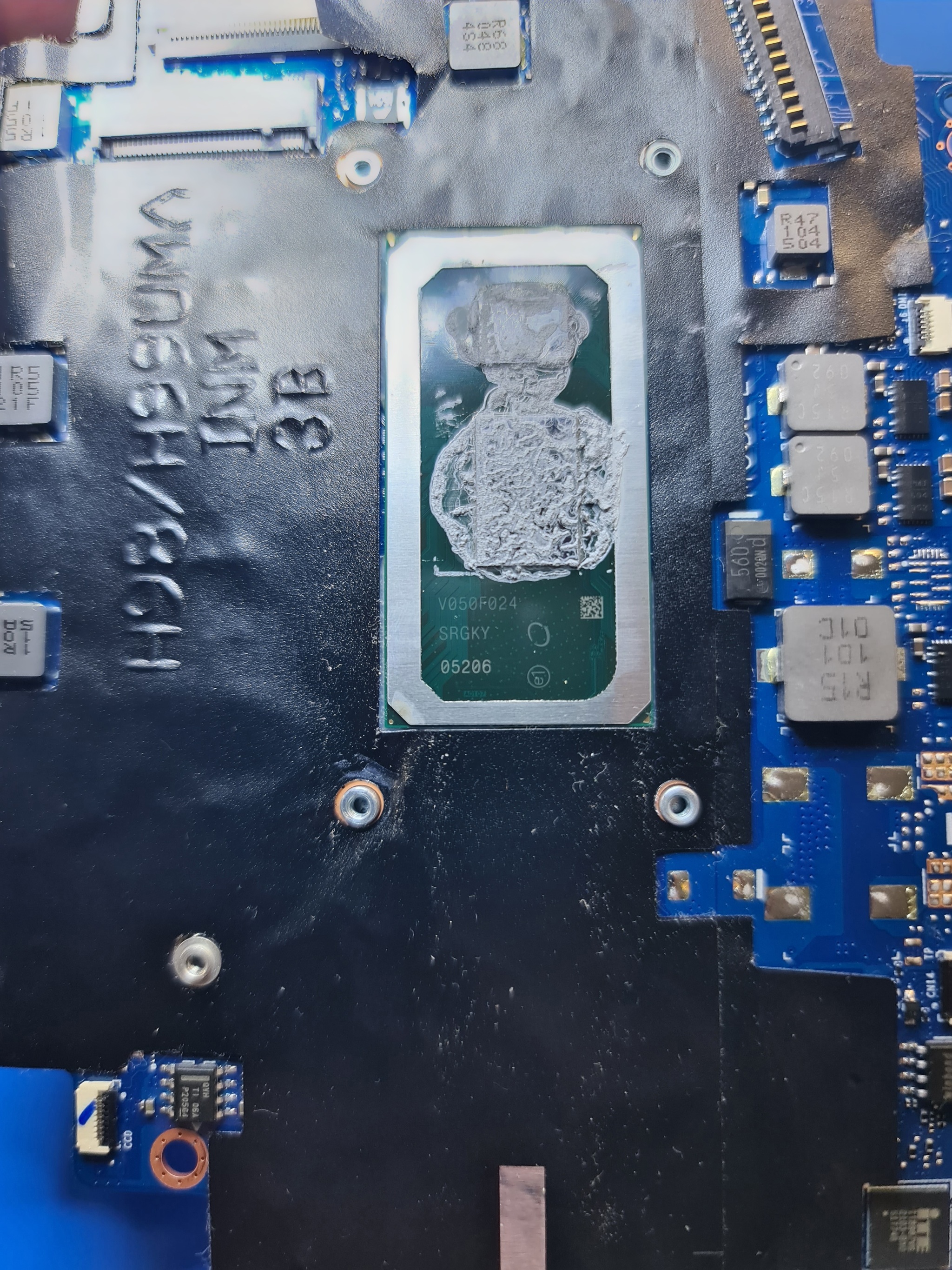

На плате у нас установлен SRGKY, а это i5-10210U Comet Lake-U.

Ценник на подобное крайне не гуманный, в том числе на инженерные Quality Sample варианты, но мы можем оживить аппарат с помощью комбинированного процессора 8ого поколения Whiskey Lake-U, так как сами процессоры одинаковые, а разница только в ХАБах.

Но и тут не особо радостно.

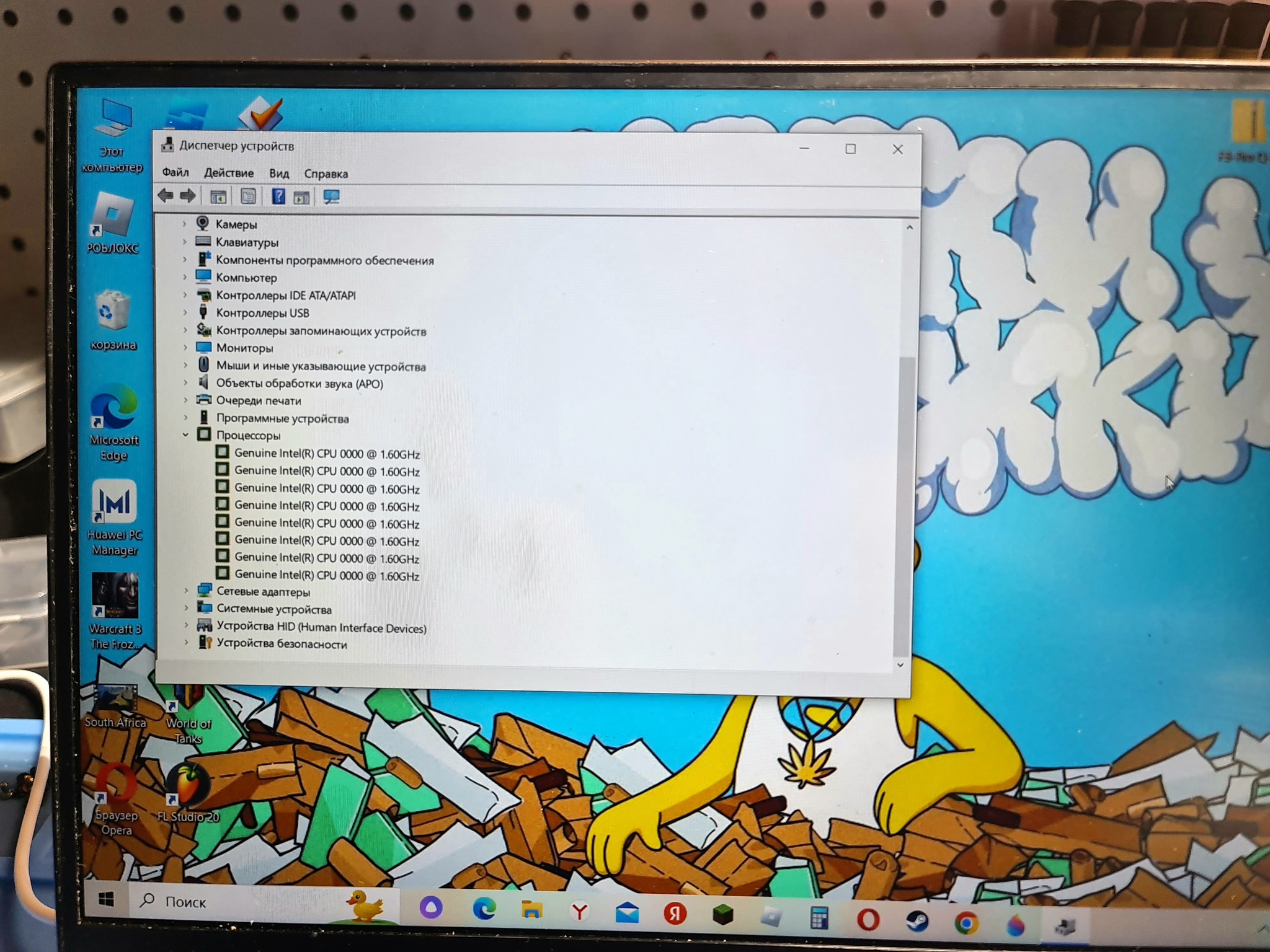

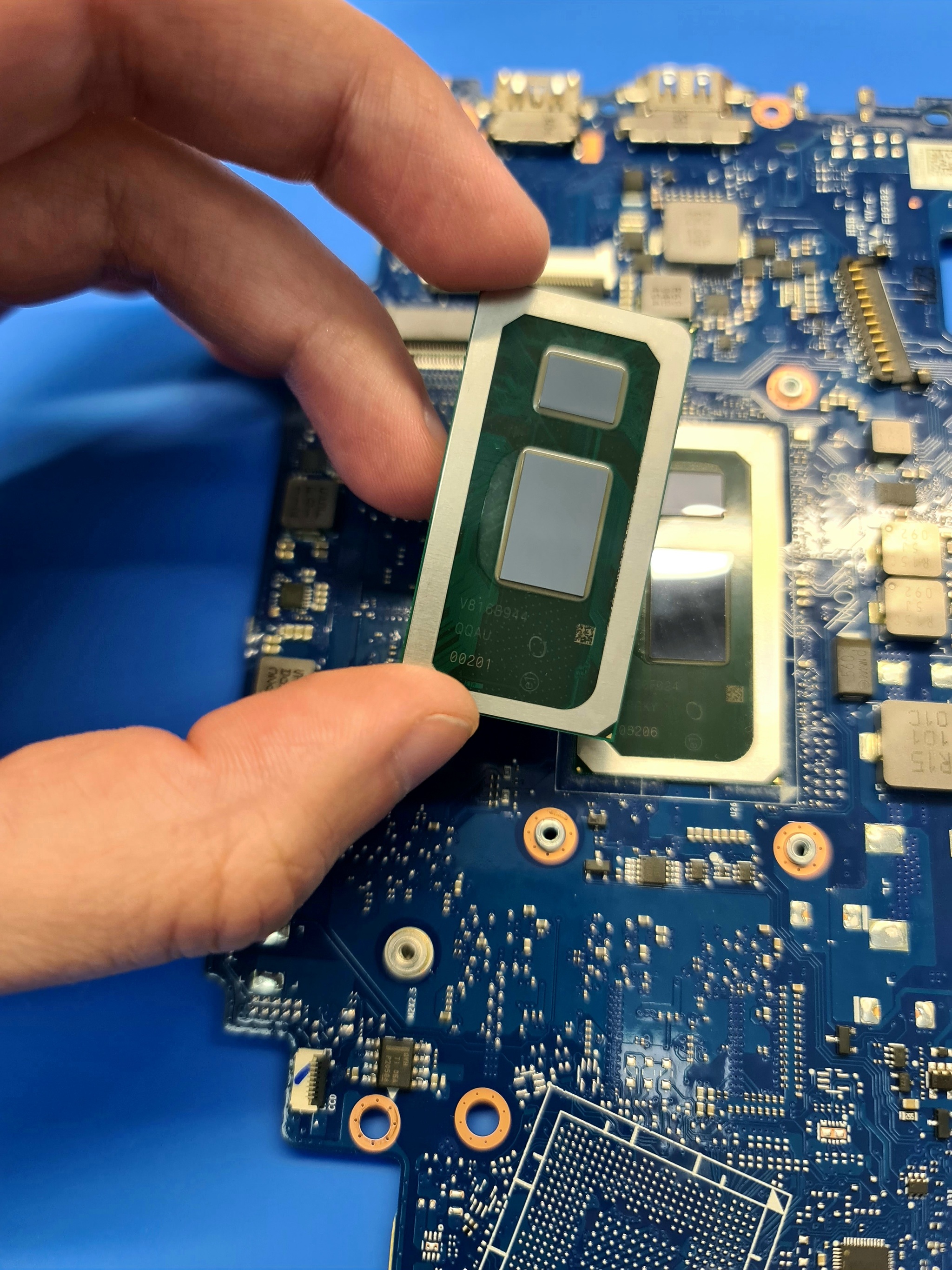

Поэтому мы будем ставить инженерный сэмпл Whiskey Lake-U - QQAU, а это что-то на уровне i5-8265U, но он не имеет релизного имени, поэтому в системе будет отображаться как CPU0000, что нас мало волнует. И стоимость подобного в несколько раз дешевле.

Алгоритм действий следующий:

- Редактируем биос чтобы Whiskey Lake-U запустилось вместо Comet Lake-U

- Снимаем старое и ставим новое

Как говорилось ранее ХАБы у нас разные, поэтому нужно поменять версию МЕ с 14 на 12 и перенести конфиг чтоб хотя бы SSD увиделось.

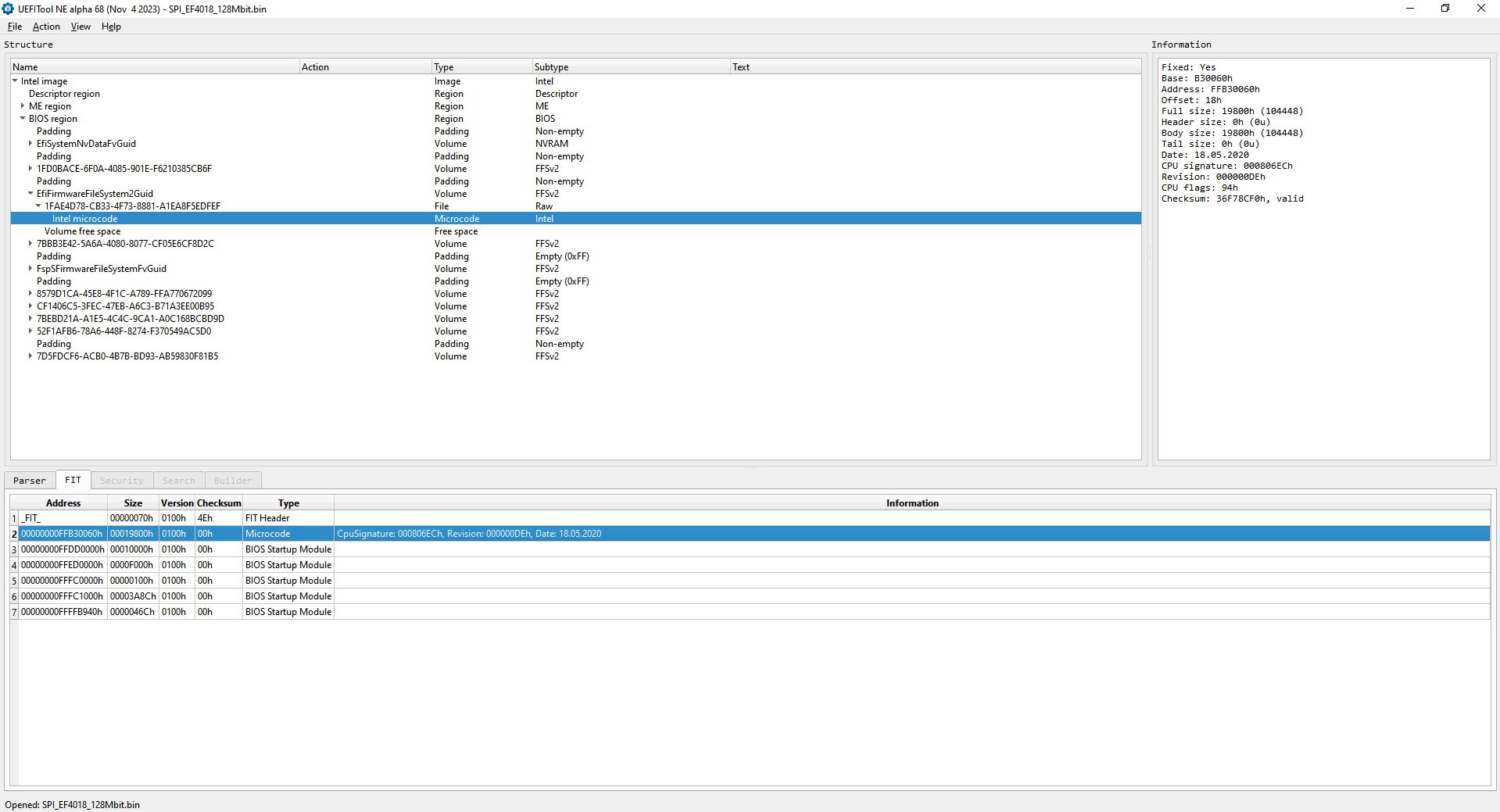

Микрокод у процессоров одинаковый - 806EC, но у Whiskey Lake-U есть еще один - 806EB, который нам и нужен. Поэтому придется добавить и его.

Сравниваем вкладки и ставим как в оригинале.

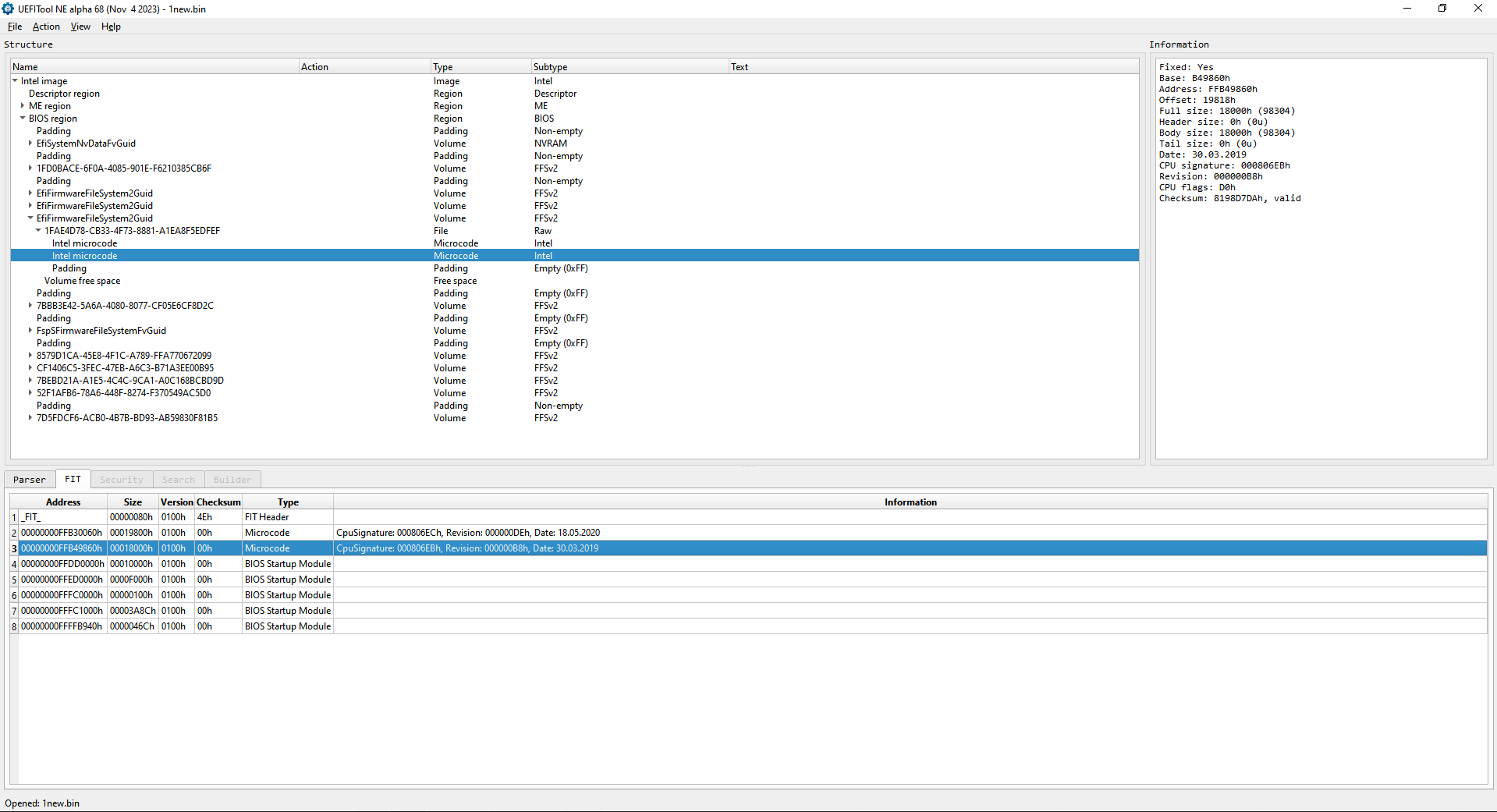

Добавляем микрокод 806EB

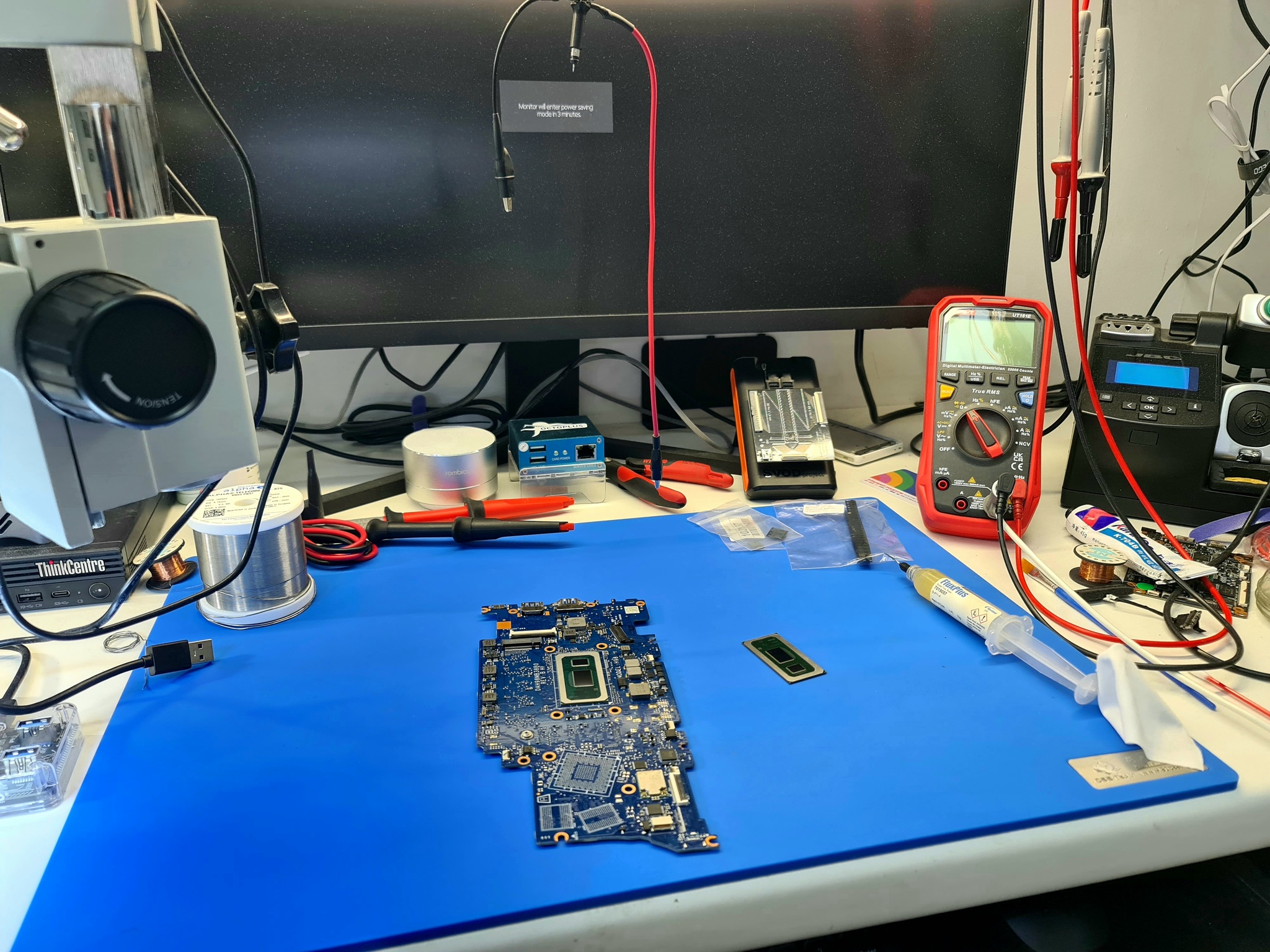

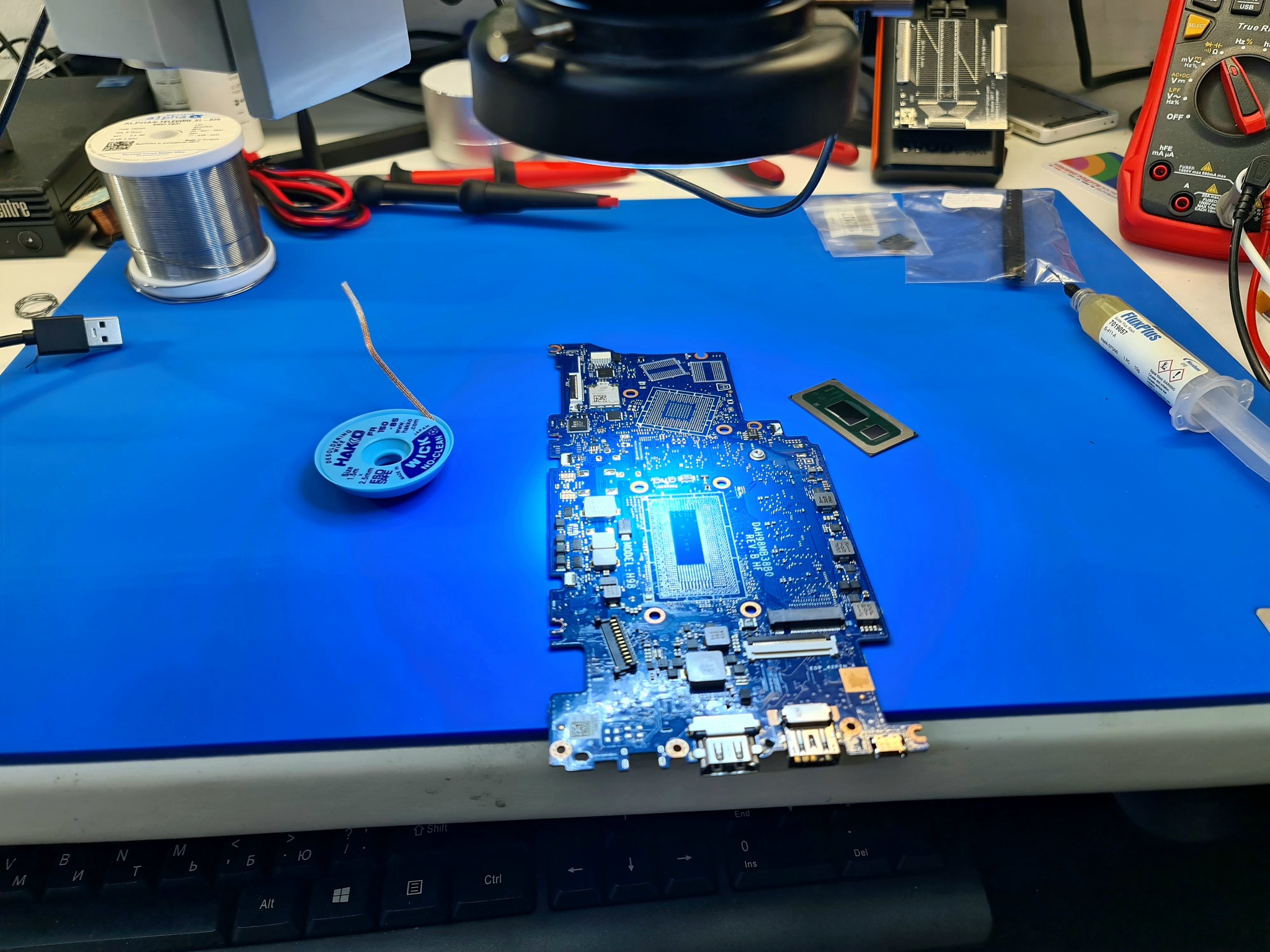

Раздеваем плату и идем паять

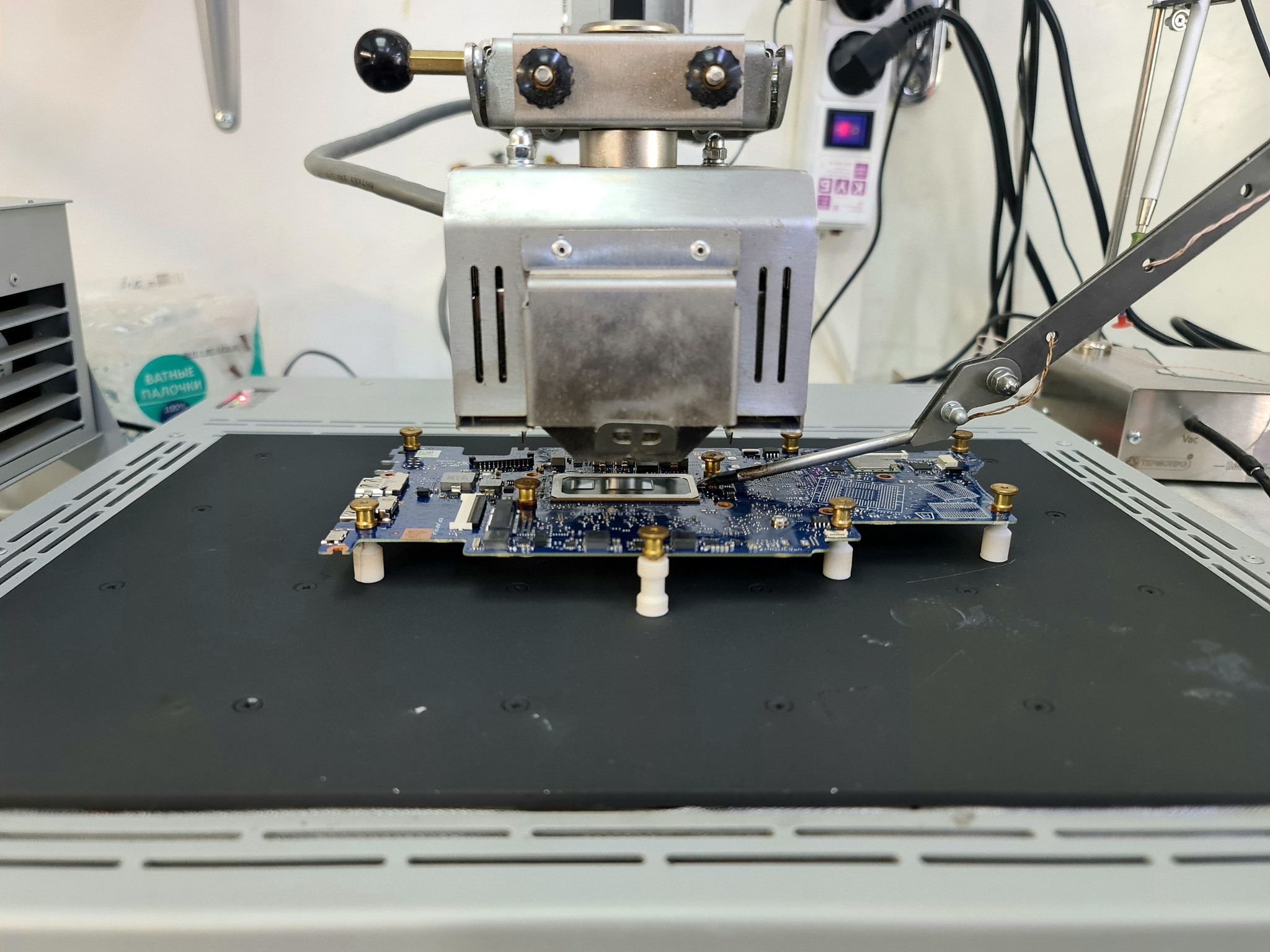

Отпаиваем. Чистим. Моем. Запаиваем новый

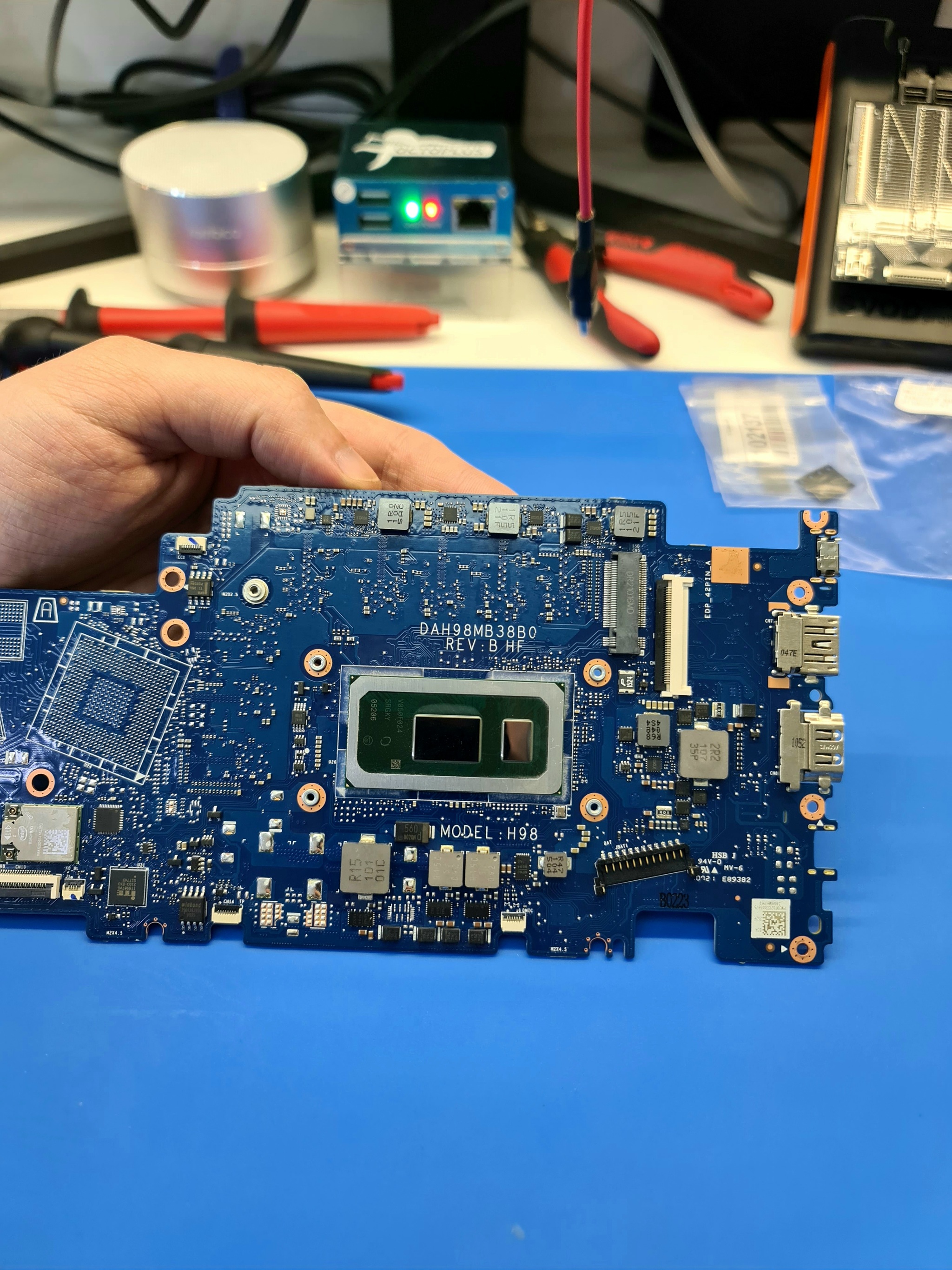

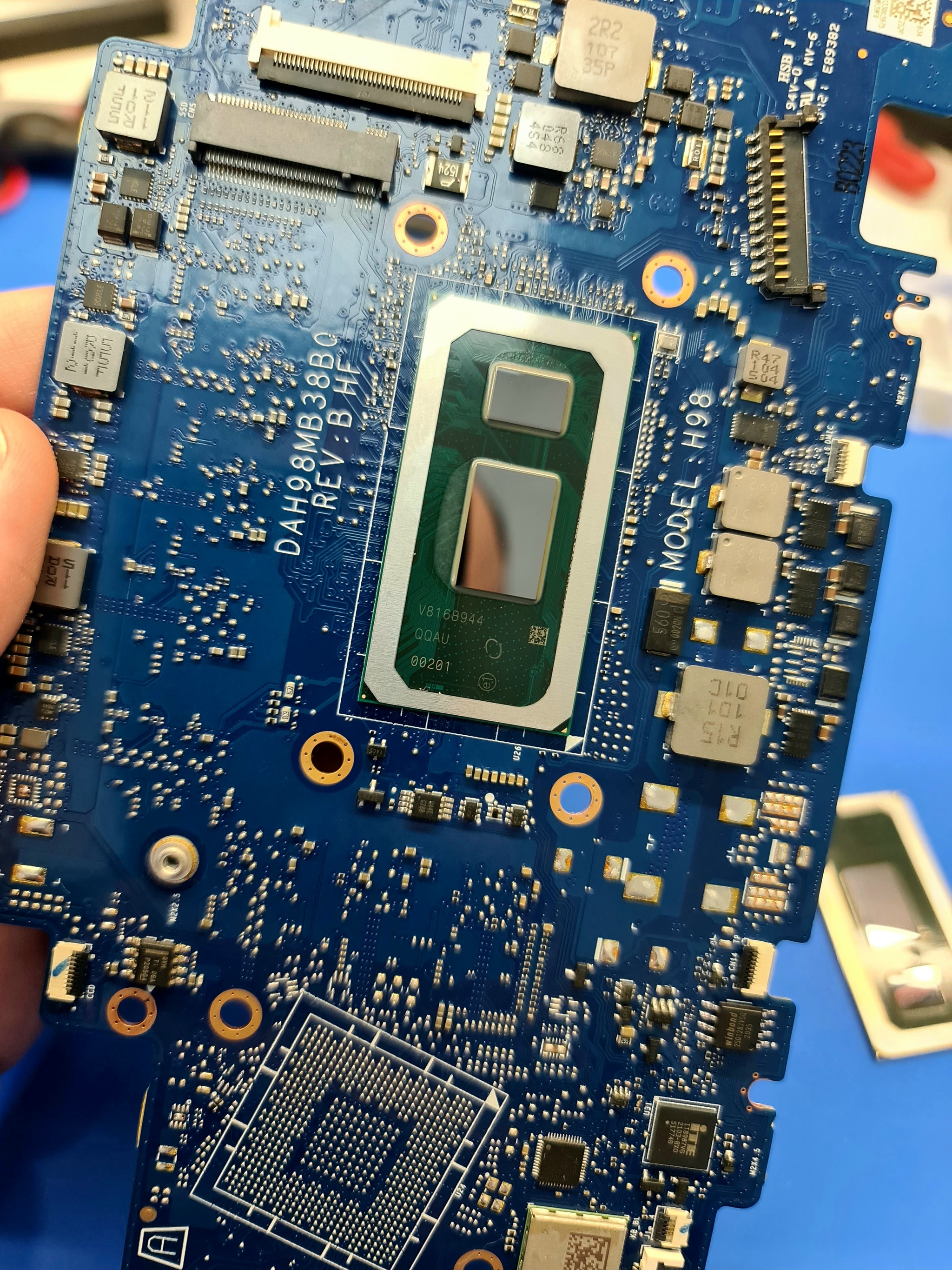

Село все отлично. Поэтому прошиваем биос и пробуем включать.

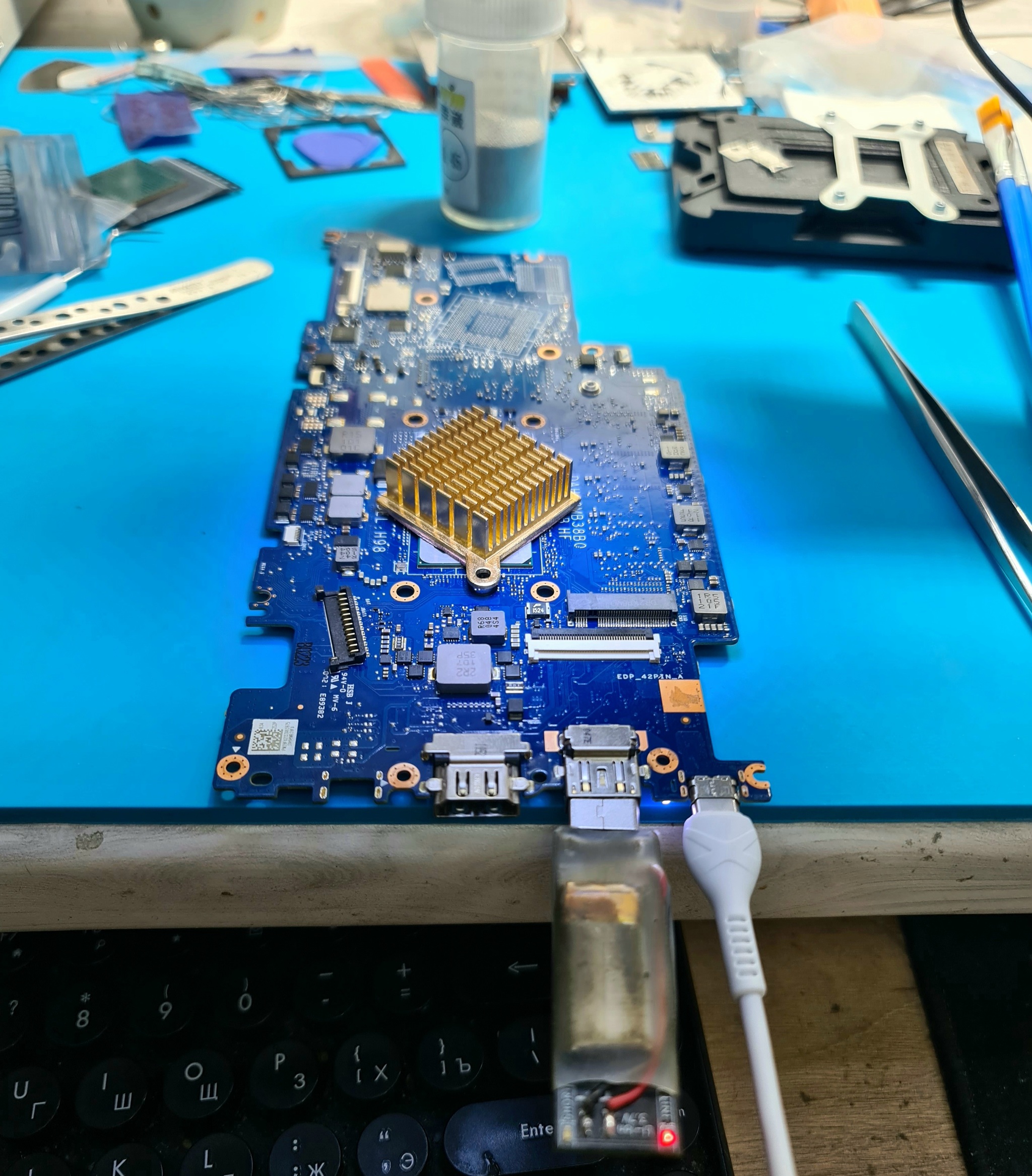

Плата прошла инициализацию на столе.

Для её включения можно замкнуть между собой 23 и 24 контакты на коннекторе под дополнительную плату (считать от ключа)

Поэтому собираем и на тесты.

Условно бюджетный вариант оживления мертвеца.
