Выбираем тепловизор правильно

Первое, что многим приходит в голову, разрешение матрицы, но это не совсем правильно, т.к. большое количество пикселей не даёт гарантии получения качественной картинки и достоверных данных о температуре. Куда важнее чувствительность сенсора, точность измерения и рабочий диапазон, затем уже можно посмотреть на разрешение, поле зрения, фокусное расстояние и тип фокусировки в зависимости от ваших нужд. Вот только не все эти параметры в описании указывают, особенно в бюджетных моделях, в чем я убедился лично, перерыв несколько онлайн магазинов. Далее я постараюсь как можно проще описать каждый параметр и показать на что он влияет на примере снимков, полученных различными моделями тепловизора, а пока держите немного недовольного котейку.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Начнём по порядку.Разрешение ИК матрицы показывает сколько точек для сбора данных находится на её поверхности. Каждый такой пиксель регистрирует температуру области картинки, которая на неё проецируется через оптическую систему. И чем больше таких пикселей, тем более детализированным будет полученное изображение, всё как с камерами в телефонах. Но давайте сравним старичка HTI-A1 (220х160) и Tooltop 256 (256x192), разница всего 10%+.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост
Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Смотреть будем на светодиодную лампочку без колпачка. И казалось бы вот, меньше разрешение, меньше деталей, всё сходится. Но несмотря на небольшую разницу в разрешении, детализация отличается очень сильно. Вот тут мы и подходим к более важному параметру, такому как NETD, который у HTI <70мК, а у Tooltop <50мК.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

HTI-A1

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

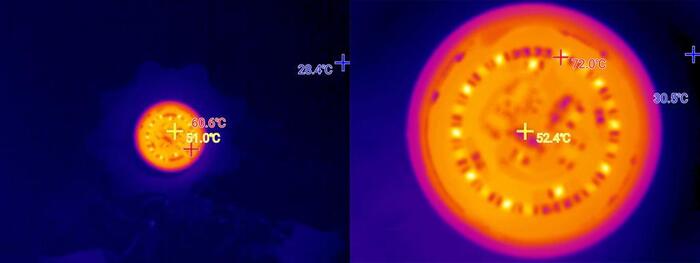

Tooltop 256

Чувствительность матрицы или эквивалентная шуму разность температур (NETD) влияет на способность обнаружения перепада температур между ближайшими объектами. Если разница температур между ними будет меньше значения, которое может отличить матрица, они сольются друг с другом. Измеряется в миликельвинах (мК) и чем ниже значение, тем лучше, 10мК позволяют отличать разницу температуры в 0.01°C. Вот и получается, что HTI смог отобразить перепады в 0.07°C, а Tooltop в 0.05°C, за счет этого градиент получился более контрастным и выделились даже маленькие зазоры между SMD компонентами с разбросом как раз в районе 0.5 градуса. Если в кадре будет диапазон температур 0-100 °C, то при построении изображения HTI сможет отобразить1428 градаций цвета, а Tooltop 2000, что на 30% больше.

Давайте повторим тест с INFIRAY P2 Pro с аналогичными тултопу характеристиками, но чувствительность у него уже <40мК, то есть шаг 0.4°C.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

INFIRAY P2 Pro

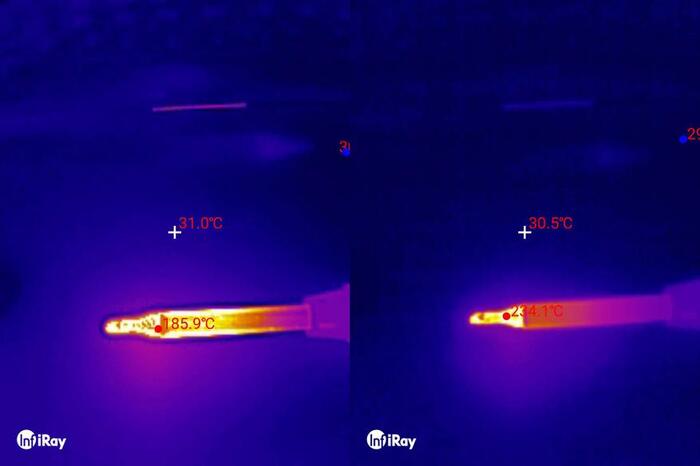

Казалось бы, что может дать разница в одну сотую градуса? Смотрите сами, особенно заметен прирост детализации в комнате, где разброс температуры предметов минимален. Тут конечно еще и размытые данные в описании, значение будет не выше указанного, а вот насколько оно может быть меньше, не указано, так что фактическая разница может быть и больше 10мК. Но в любом случае, показатель довольно важный если нужно получить максимальную детализацию на выходе.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

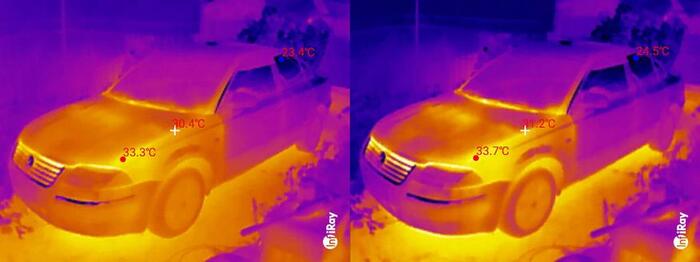

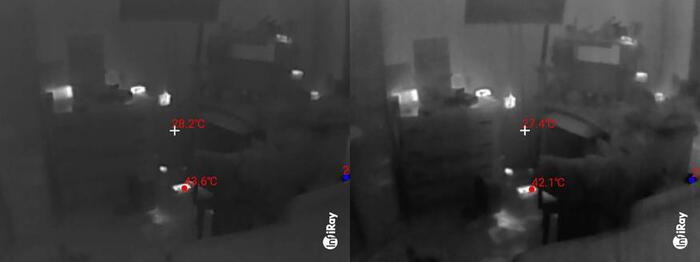

Tooltop 256 слева, INFIRAY P2 Pro справа

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Tooltop 256 слева, INFIRAY P2 Pro справа

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Tooltop 256 слева, INFIRAY P2 Pro справа

Точность измерения не влияет на качество картинки, но это так же важный параметр если вам нужен измерительный прибор. Чем ниже значение, тем лучше, в среднем это +-2-3°C, в поисковых и охотничьих моделях оно обычно выше, т.к. для данных целей измерение температуры уходит на второй план и становятся важнее другие характеристики.

Диапазон измерения температуры определяет границы, в которых можно произвести замер, в бюджетном сегменте чаще встречаются модели от -20°C до 600°C и как правило, в настройках имеется параметр, позволяющий выбрать между высокой точностью и широким диапазоном свыше 200°C. Ниже пример с жалом паяльника, нагретым до 250°C.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Частота кадров. У Tooltop и infiray(Xinfrared) это привычные глазу 25Гц. Картинка плавная, без задержек, как будто снимаешь на мобильный телефон. А вот HTI выдавал всего 9 кадров в секунду, так что мониторинг вращающихся деталей или съемка в движении были практически невозможны, т.к. всё смазывалось. Для статичных объектов не критично, но лучше брать что-то современное.

Угол обзора влияет на область охвата. Допустим, нам нужно ночью в поле найти сбежавшую котейку размером 30см и у нас помимо P2 Pro есть Xinfrared X2 (XH09). Вот такой красавец с регулируемым фокусом и большой линзой.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

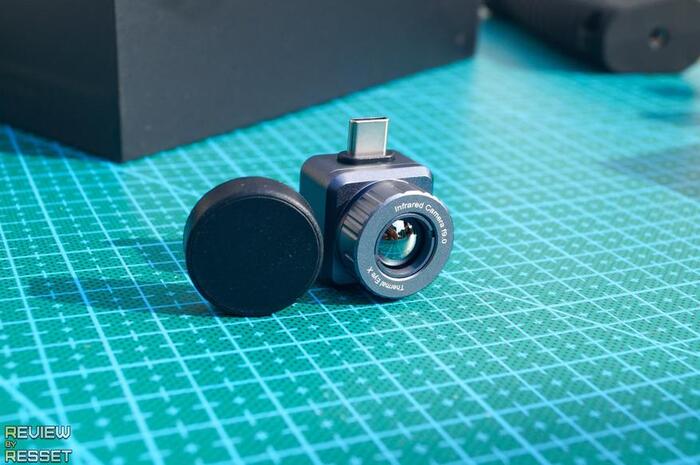

Xinfrared X2 (XH09)

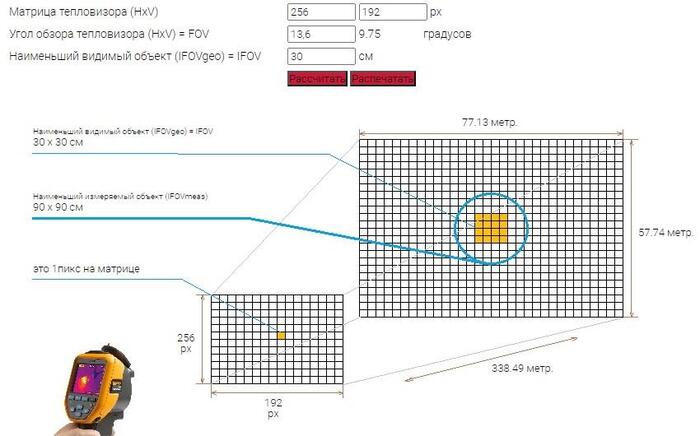

В первом случае угол обзора 56°*42°, максимальная дистанция обнаружения упрётся в 78.5м.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

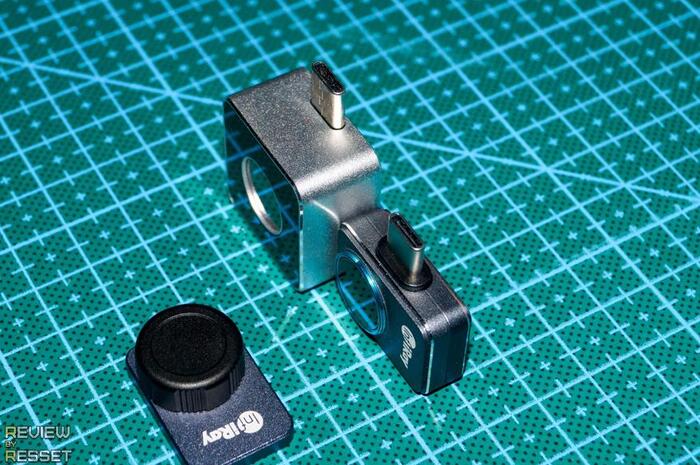

INFIRAY P2 Pro

При использовании Xinfrared XH09(13.6° + 10.2°), расстояние увеличивается до 338 метров. Разница есть и она значительна, но обычно за это приходится платить точностью и диапазоном измерения температуры, у данной модели это 0-100°C.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Xinfrared X2 (XH09)

Как-то застал стадо ворон где-то в 170 метрах от точки съемки, по крайней мере видно, что это птицы. Кто-то скажет конечно, день же, вон на телефонную камеру их тоже видно, только цвета наоборот. Но тепловизор выдает одинаковую картинку как днем, так и ночью, разве что летом в обед земля будет явно теплее животных, которые будут по ней бегать. А еще тут наглядно видно, что при низких углах обзора картинка увеличена, что будет удобно на улице, но иногда вносит неудобства при использовании в помещении.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

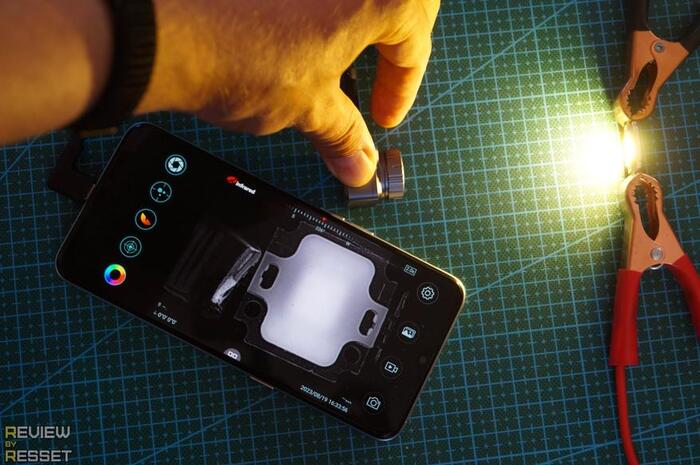

С расстояния 10см, светодиод размером 20*20мм занимает практически весь кадр, так что если нужно рассмотреть крупную плату, придется отойти на расстояние, при котором рукой до неё уже не достанешь. Так что выбирать нужно опираясь на свои нужды, что-то универсальное будет сложно найти, ну или очень дорого.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

Xinfrared X2 (XH09)

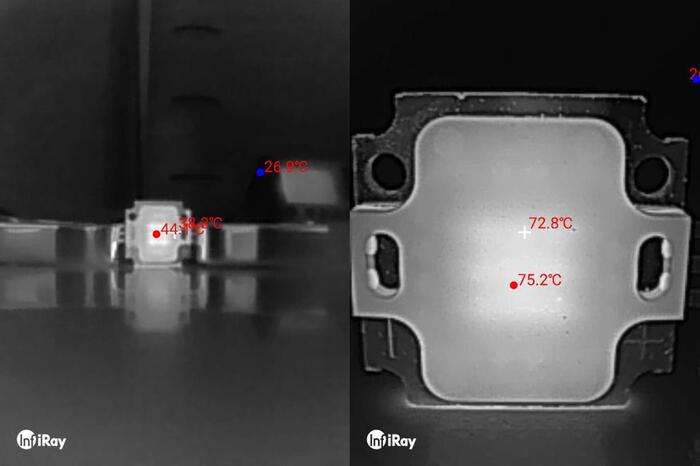

Регулировка фокуса. Данная опция не влияет на точность измерения и картинку в обычных условиях, но сильно выручит в ситуациях, когда хочется более детально рассмотреть объект. У P2 Pro в комплекте есть макролинза, благодаря которой минимальную дистанцию фокусировки можно сократить со 145мм до 25мм.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

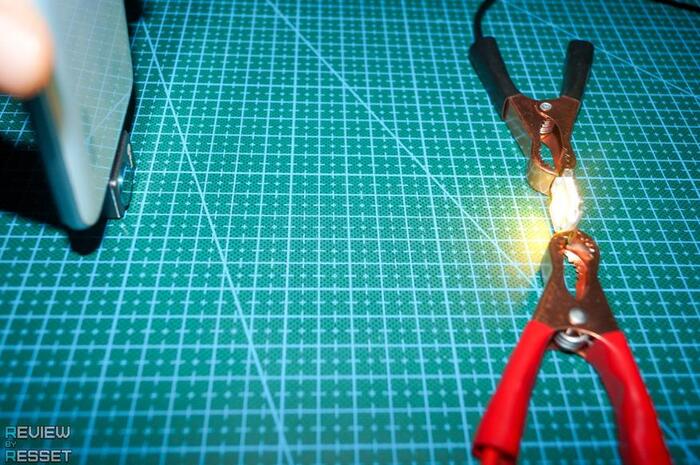

INFIRAY P2 Pro без макро линзы

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

INFIRAY P2 Pro с макро линзой

В результате даже отдельные диоды группы было видно пока они не прогрелись. Но вот дальше отодвинуться с линзой уже не получится. Либо практически в упор, либо от 145мм.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

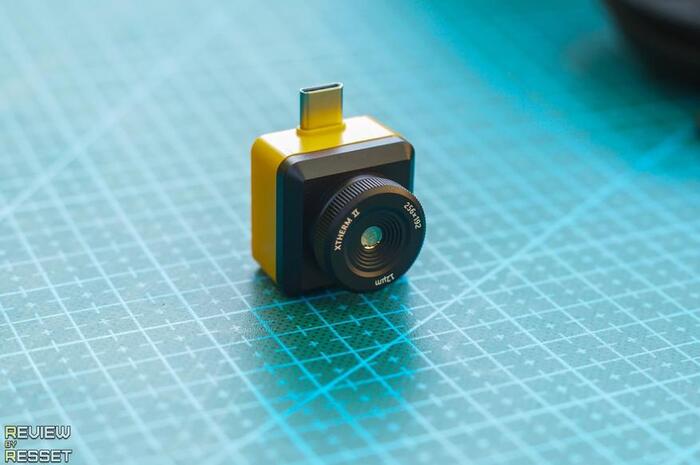

А вот у infiray T2S+ как и у Xinfrared XH09 имеется кольцо регулировки фокуса с возможностью приблизиться в макро до 8мм, поле зрения у него ближе к нормальному(44.9°х33.4°) и хорошая точность измерения температуры. Правда пришлось пожертвовать чувствительностью(<60мК), но с учетом остальных достоинств, данная модель остаётся моим фаворитом. Уже есть T3S(384х288), но он стоит 60+к рублей и не было возможности его пощупать.

Выбираем тепловизор правильно Гаджеты, Гайд, Тепловизор, Обзор, Инструменты, Гифка, Длиннопост

infiray T2S+

Спектральный диапазон обычно составляет 8-14мкм, модели с 3-5мкм стоят как крыло от самолета и используются в промышленности для наблюдения за объектами с высокой отражающей способностью. Вам оно не надо.

Что лучше, полноценный инструмент в корпусе с дисплеем или модуль к телефону? Как правило, самостоятельные устройства, которые не тупят во время работы и обеспечивают хорошую частоту кадров, стоят ощутимо дороже, так что выгоднее купить отдельный бюджетный телефон, приклеить к нему приставку и пользоваться только как тепловизором. Но это моё личное мнение, могу ошибаться.

Коротко о главном

При выборе тепловизора в первую очередь смотрите на разрешение и чувствительность матрицы, от большого количества пикселей будет мало пользы если соседние всё равно будут сливаться друг с другом. Для мастерской оптимально 256x192 и 40-60мК, что-то лучше будет уже ощутимо дороже.

Затем обратите внимание на точность(погрешность), у поисковых моделей с низким углом обзора этот параметр вообще иногда не указывается, что должно насторожить. Так же у них обычно ниже диапазон измерения, зачем в поле измерять что-то горячее 100°C, достаточно будет животное или человека от дерева отличить.

По возможности смотрите в сторону моделей с регулируемым фокусом, они стоят немного дороже, но гораздо практичнее своих собратьев. Сегодня макро не нужно, а завтра может понадобиться и придется лепить костыли с дополнительными линзами.

Если в планах диагностировать электронику в мастерской на расстоянии вытянутой руки, подбирайте модель с большими углами обзора, оптимально 40-60°. Чем ниже это значение, тем дальше нужно будет отдалиться от наблюдаемого объекта, чтобы он поместился в кадре.

Ищите значение частоты и если она будет меньше 25Гц, переходите от залежавшегося товара к другому варианту.

Для тех, кто хочет подробнее ознакомиться с моделями, используемыми в качестве примера, я оставлю ссылки на мои обзоры. Надеюсь никто не сочтет за рекламу, мопед сайт не мой, я просто разместил объявление пишу там периодически как автор. В публикациях будет исчерпывающая информация о комплектации, приложении и его настройке, а так же больше примеров результатов работы:

Tooltop 256

Infiray P2 Pro

Xinfrared XH09(X2)

Для Infiray T2S+ обзор не писал, так что оставлю ссылку на страницу в официальном магазине али, где можно подробнее ознакомиться с характеристиками. У инфиреев уже с год живут постоянные купоны, для этой модели есть скидка $50 с кодом T2SPLUS50.

Ну и хочу написать еще один пост с полезными или необычными снимками, так что предлагаю пикабушникам придумать какое-нибудь нестандартное применение тепловизору или предложить разоблачить какие-нибудь мифы, типа "видно ли член через мокрые трусы как пукает кот". Постараюсь проверить интересные варианты, но желательно без NSFW.

Показать полностью 19

Мощная аккумуляторная турбина, которая помещается в карман

Мне кажется многих утомляет читать кучу текста с картинками и гифками, так что попробую в этот раз сразу закинуть видео с короткой демонстрацией основных возможностей, а ниже если кому-то станет интересно, можно будет почитать подробности и инструкцию по самостоятельной сборке подобного устройства.

Продаётся вот в такой коробке с поролоновыми вставками, так что даже при падении критичных повреждений корпуса быть не должно. Обычно в таких поставляют оптические прицелы.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Корпус отлично лежит в руке и весит чуть больше 200 грамм, длина корпуса втрое меньше, чем у среднестатистического пикабушника, толщина примерно такая же, так что в руке лежит удобно.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Переднее сопло фиксируется на мощном магните, заднее прижимается на направляющих, имеется мягкое колечко. Подразумевается возможность использование не только на наддув, но и на откачивание воздуха, например, из вакуумных пакетов с вещами, либо быстрого складывания лодок, матрасов и прочего.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Сзади виднеется крыльчатка с кучей лопастей, благодаря этому создается поток высокой плотности, а за счет высоких оборотов еще и разгоняет его хорошо.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Корпус напечатан и сделано это качественно, не пожалели время и слои сделали очень тонкими, только в некоторых местах нависающие бросаются в глаза. В моём случае модель имеет регулировку оборотов, а кнопка активирует максимальные. Без крутилки стоит чуть дешевле.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Питается от двух литиевых аккумуляторов типоразмера 18650, под которыми находится плата зарядки с балансировкой, это хорошо.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

После того как устройство полностью село, потребовалось около 24Втч для полного заряда, а значит ёмкость каждого элемента в районе 3Ач. Кстати, имеется поддержка быстрой зарядки, процесс занимает 40 минут.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Одна минута непрерывной работы сжирает порядка 5Втч или 1/5 ёмкости. Но за 5 минут можно многое успеть: очистка одного системного блока занимает 30-40 секунд, пакет 60 литров надувается за 2-3 секунды, а это 1.2 кубометра в минуту.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Интересная особенность: чем выше обороты двигателя, тем меньше внутренний нагрев. Всё благодаря правильно расположенным вентиляционным отверстиям(всего их 5 штук), через которые под давлением выходит избыточный воздух, обдувая электронные компоненты. На первом снимке мощность выше половины, на втором максимальная, на третьем видно направление потоков тёплого воздуха.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Насколько я знаю, из доступных китайских магазинов, оригинальный Amnvolt продается только в BangGood и с купоном BGd40b5a Pro версия стоит в районе 4500 рублей.
Так же нашел в Aliexpress, продажей занимаются Drillpro, так что может не подделка, стоит примерно столько же.
Ну и самый дешевый лот без названия, отзывов и нормального рейтинга продавца, обещанной ёмкостью аккумуляторов 8000мАч всего за 3600 рублей. Тут кот в мешке, брать можно на свой страх и риск.

Самостоятельное изготовление

Стоимость будет варьироваться в зависимости от наличия в мастерской нужных компонентов и прямых рук. Для начала покупаем основу, за 2600 рублей получаем уже перемотанный на постоянное напряжение двигатель, контроллер и регулятор оборотов.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Чтобы питать всё это дело, понадобятся два аккумулятора и тут всё немного сложнее. Ссылка по которой я последний раз покупал проверенные, уже не работает, так что остается выбирать между парой за 600 рублей, где обещают внутреннее сопротивление ниже 20мОм, но среди 1000+ отзывов нет ни одного с нормальной проверкой. Либо отдать 1400 рублей магазину, который обещает меньше 10мОм. Чем меньше внутреннее сопротивление, тем выше токоотдача, соответственно меньше просадка напряжения под нагрузкой и выше автономность при одинаковой ёмкости.

Элементы питания рано или поздно сядут и их придется заряжать. В этом нам поможет плата зарядки, но она "тупая", поэтому придется докупить плату балансировки, которая будет следить, чтобы не было разброса напряжения и аккумуляторы не померли раньше времени.

Ну и корпус. Тут так же есть несколько вариантов, некоторые совсем бюджетные, например, как предложили в одном из отзывов к комплекту двигателя:

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Если есть 3д принтер, можно попробовать найти бесплатные модели. Добрые люди подкинули ссылку на одну, она конечно выглядит иначе, но зато даром, за что автору большое спасибо. Ну и да, она под 3 аккумулятора, контроллер их нормально переварит, просто плату зарядки и балансировки другие придется подобрать.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Любители красоты за 800-1000 рублей могут купить красивую модель, их в сети много.

Мощная аккумуляторная турбина, которая помещается в карман Электроника, Гаджеты, Воздуходувка, Своими руками, Инструменты, Обзор, Видео, YouTube, Длиннопост

Итого получается 2600+600+150+100=3450 рублей с бесплатным корпусом и недорогими аккумуляторами. Выходит дешевле, но возни больше, ну и желательно иметь прямые руки, чтобы не сломать ничего в процессе сборки.

Показать полностью 17

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Если бы мне такую штуку подарили когда в юности посещал радиокружок, я бы наверное обоссался, вероятно вместе с преподавателем. Только представьте, вы зажимаете в площадку любой электронный компонент с 2-3 ножками, а прибор показывает чего это в него вставили, распиновку выводов и его основные параметры, разве не колдунство? Помимо этого в нем есть режим осциллографа с частотой пропускания 500кГц, генератор импульсов, считыватель ИК сигналов. Еще бы силу тока измерял и можно был смело использовать вместо классического мультиметра.

Начнем по порядку. Запаковывают фнирси свою продукцию ответственно, закидывая дополнительно в картонную или пенопластовую коробку.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

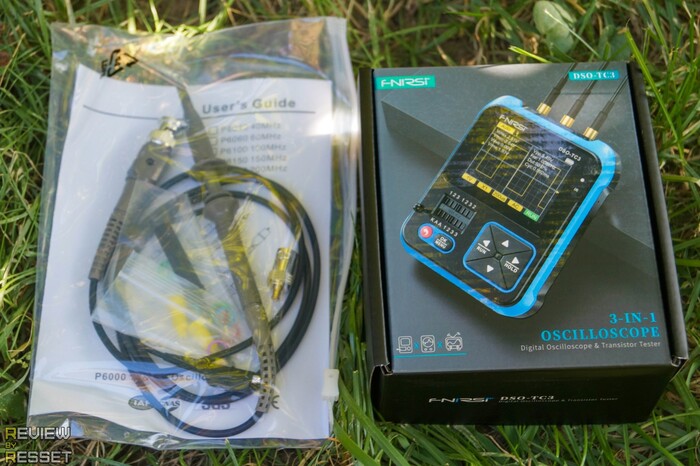

Я выбрал максимальную комплектацию, так что помимо основной коробки был пакетик с полноценным щупом и переходником. Я не сказал бы, что он сильно нужен, но цепляться к плате им зачастую удобнее.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

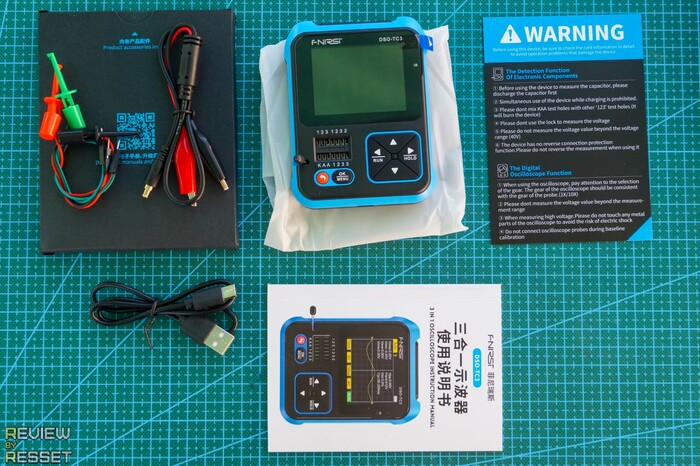

В стандартный комплект входит анализатор DSO-TC3, крокодилы, три мелких зажима, шнурок для зарядки и инструкция.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

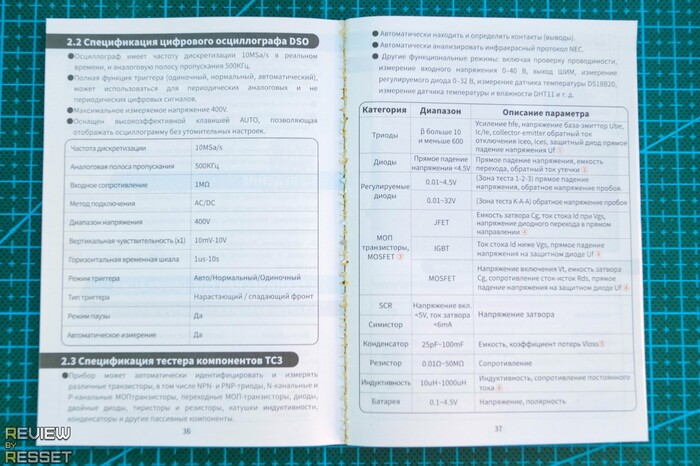

Присутствует нормальный русский язык, так что перед использованием рекомендуется к прочтению: хотя управление и интуитивно понятное, но есть нюансы. Можно скачать здесь.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Основной разъем находится под дисплеем, рычажок сдвигает пластины и надежно фиксирует ножки. Маркировка намекает, что контакты повторяются, так что в зависимости от размера компонентов, выводы можно вставлять в любые разъемы, лишь бы цифры разные были.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Сзади сделали откидную ножку, которая приподнимает корпус на 45 градусов, еще бы резиновые проставки налепили, вообще супер было.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

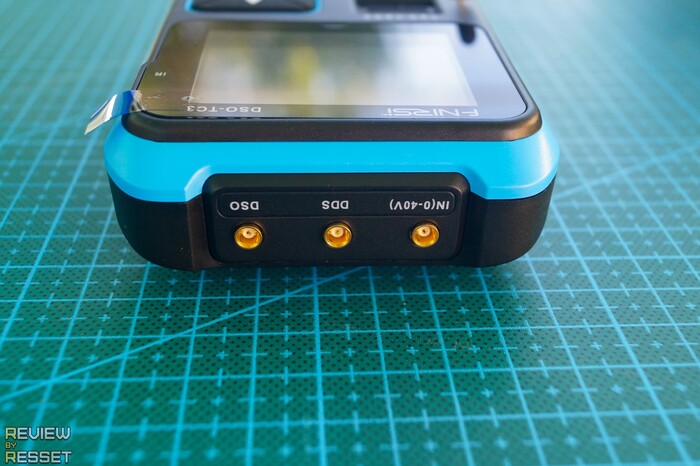

Сверху можно найти еще 3 разъема, сюда вставляются крокодилы, либо дополнительный щуп через переходник. DSO это вход осциллографа, DDS выход генератора, а IN(0-40V) это мультиметр. Передняя площадка напряжение тоже измеряет, но только до 4.5В, так что подходит только для батареек, в том числе аккумуляторных.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

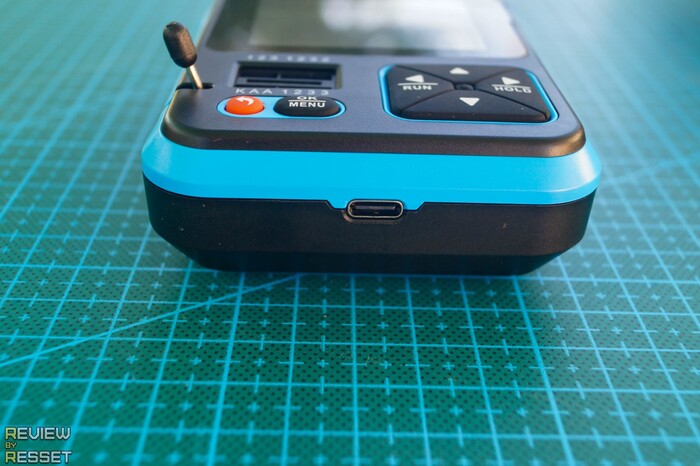

Ну и внизу разъем зарядки, православный Type-C

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Мне интересно, кто-нибудь в пикабу пользуется каруселью картинок? В редакторе есть, но что-то в публикациях я на нее не натыкался. Чего бы просто не сделать возможность вставлять хотя бы по две картинки рядом? Придется лепить коллажи с гифками, чтобы простыню не разматывать.

После включения загружается графическое меню и стрелками вправо или влево можно выбрать один из четырех режимов работы: тестер элементов, осциллограф, генератор и дополнительные инструменты.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Меня больше всего интересовал тестер. Нужно просто зажать элемент в разъем, зажать поворотом ножки влево и нажать кнопку "ОК". После небольшой задержки на дисплее отобразится его тип, основные параметры и распиновка. Классная штука для новичков или для инициализации элементов с плохо читаемой маркировкой.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

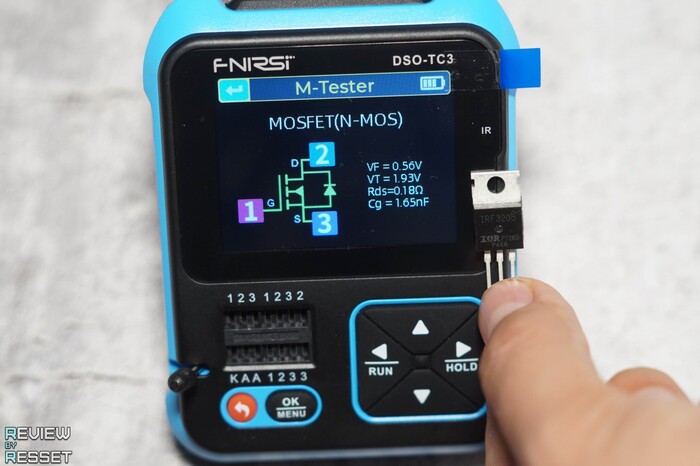

Мосфет 3205 определился корректно, на дисплее появилась схема с обозначением где какая ножка, а так же основные характеристики: напряжение диодного перехода в прямом направлении, напряжение открывания перехода, прямое сопротивление открытого канала и ёмкость затвора

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

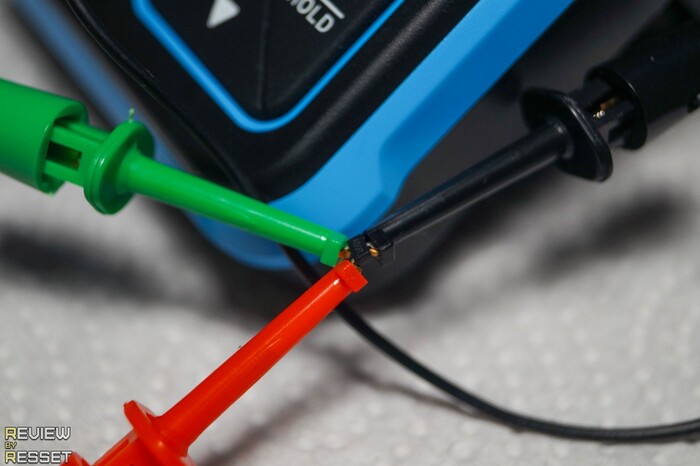

С помощью мелких щупов удалось зажать и мелкий SMD транзистор размером меньше спичечной головки. Выглядит как технопорно, но работает.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

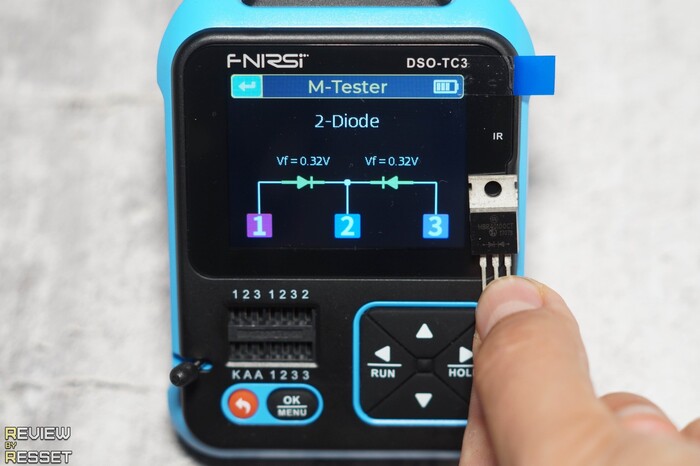

Теперь берем абсолютно такой же элемент с тремя ножками и получаем уже другую информацию, оказывается это диод Шоттки, на что намекает и маркировка, но вдруг она частично стерлась и нужно было подтверждение.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Обычные диоды и светодиоды так же можно проверять, по вспышкам можно понять ,что опрос многоступенчатый, что логично.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

У небольших конденсаторов, купленных в али разброс около 10%, так что использовал БУ из блока питания компа, разбег тоже имеется, но не такой критичный, да и обычно точного совпадения никто не ищет, хватает просто понять, жив ли он или подлежит утилизации.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

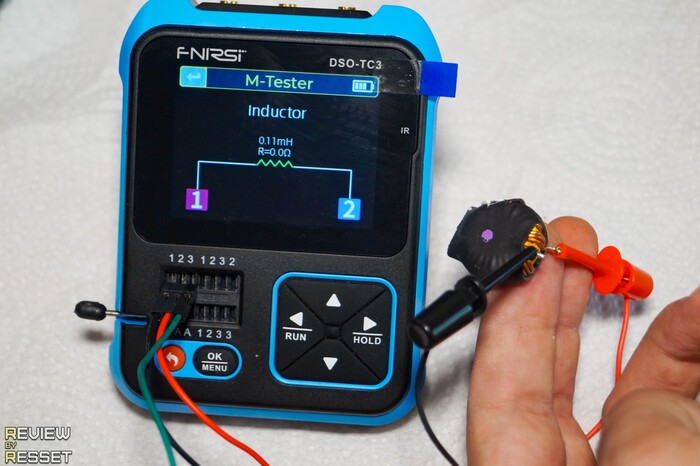

Катушки индуктивности от резисторов отличает

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

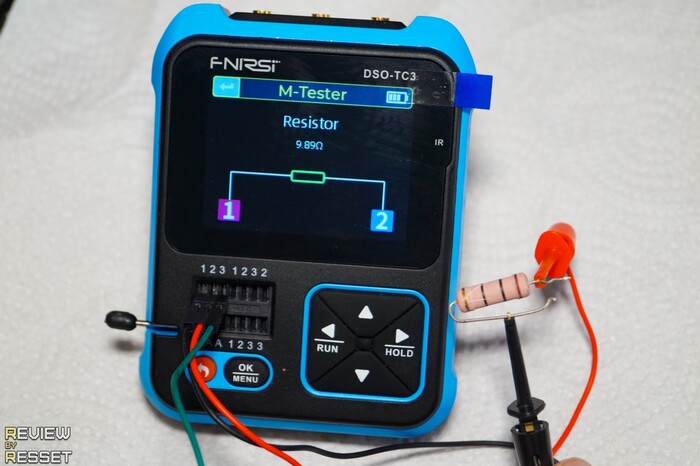

Резисторы от катушек индуктивности тоже

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

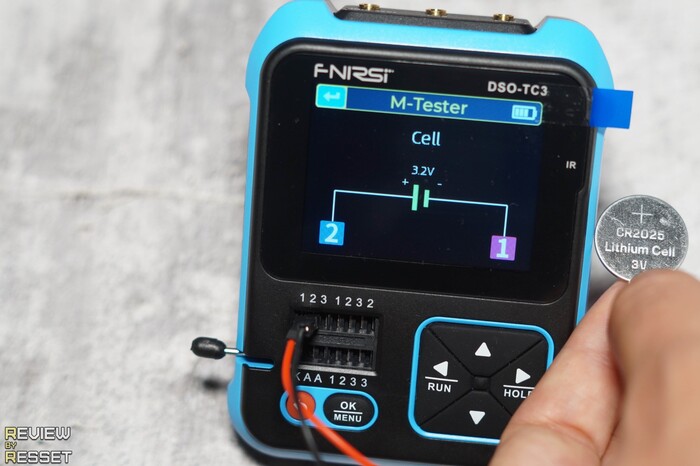

Батарейки так же можно подключать любой стороной, главное чтобы напряжение элемента питания не превышало 4.5В.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Чуть не забыл за ИК тест. Направляем пульт дистанционного управления в область экрана(датчик вверху справа) и получаем зашифрованный в сигнале код, который можно использовать для настройки каких-то своих проектов, либо создания дубликатов.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Вроде с разделом M-Tester закончили, можно перейти в раздел инструментов и посмотреть дополнительные возможности. Первый пункт это прозвонка линии. Если динамик пищит, значит сопротивление минимальное и обрыва нет. Динамик реагирует моментально, значение сопротивления участка подсчитывается с небольшим опозданием.

Далее измерение напряжения то 0 до 40В. У меня нет поверенного мультиметра, но источник опорного напряжения должен давать очень небольшую погрешность.
При 2.5В TC-3 перегнул аж на 4 сотых, при 5В уже всё нормально, разбег 3 тысячные.

Для проверки точности опорного напряжения использовал модуль AD584, который выдаёт 2.5В, 5В, 7.5В и 10В с точностью до тысячных. Стоит эта сборка дороже, чем кусок платы с батарейкой, но пользоваться ей удобнее.

При 2.5В разброс получился 40мВ, но возможно такое маленькое значение стоило измерять в режиме тестера. Начиная с 5В и выше погрешность была в районе пары тысячных.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Переходим в режим осциллографа. Искажения формы сигнала нет.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

На низких частотах показания точные, после 10 кГц появляется погрешность в десятые доли и постепенно нарастает. Форма сигнала держится до 500кГц, постепенно скатываясь в синус. Так то и генератор слабоват был, но 1013D справился лучше(что не удивительно с его то каналом).

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Переходим к собственному генератору TC-3. Звезд с неба он не хватает, но до 10кГц разгоняется, в некоторых режимах можно помимо частоты и амплитуды, подвигать скважность, так же есть вывод постоянного напряжения.

Универсальный тестер электронных компонентов + осциллограф + генератор сигналов Fnirsi DSO-TC3 Электроника, Обзор, Инструменты, Гаджеты, Китайские товары, Электрика, Гифка, Видео, YouTube, Длиннопост

Если есть возможность, я разбираю устройства, чтобы убедиться в отсутствии косяков при сборке. Внутрь TC3 так же заглянул, но не уложился в количество медиа в одну публикацию, а на две растягивать не вижу смысла, так что закину фотки в комментариях.

Подведем итоги. Штука получилась занятная, думаю новичкам, которые только начали приручать паяльник, анализатор будет довольно полезен и оградит от глупых ошибок, он отсеет бракованные элементы, промаркирует ножки и подскажет, что сейчас в него вставили диод, а не транзистор. Осциллографа с каналом 500кГц так же для начала скорее всего хватит, как минимум можно понять что это такое и нужно ли покупать "взрослую" модель. Анализатор ИК тоже полезная опция для создания каких-то поделок на ардуино, я в свое время собирал аналог из говна и палок. Как он определяет датчики влажности и температуры проверить не получилось из-за их отсутствия, но судя по отзывам, трудностей с этим нет.

В официальном магазине али сейчас доступен купон TC3333 и цена 4500 рублей.

Но если вас не пугает оплата киви, можно сэкономить в BangGood, где с купоном BGbde828 полный комплект обойдется в 3700 рублей.

Из-за ограничений редактора часть контента пришлось вырезать, так что если пропустил что-то важное, пишите в комментариях - по возможности исправлюсь. Всем добра )

Показать полностью 23 1

Автономный дизельный отопитель, что это такое и зачем нужен

Заголовок как бы намекает, что это какая-то печка, которая работает без розетки, безопасно для пользователя сжигает солярку и выдаёт тепло. Дальнобойщики подобными устройствами пользуются давно, но по настоящему автономные модели появились относительно недавно и сейчас без особых проблем можно отопить палатку, салон автомобиля или небольшое помещение с помощью ящика размером с системный блок, в моём случае вот такого.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Он даже поставляется как системный блок, прижатый вспененными вставками.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

После распаковки посещает мысль, что тебя где-то нае обманули

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Ведь на картинках в описании было много всяких нужных для работы компонентов. Куча трубок, крепежи, хомуты, насадки. Не могли же всё это затолкать внутрь корпуса.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Могли, еще и свободное место осталось

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

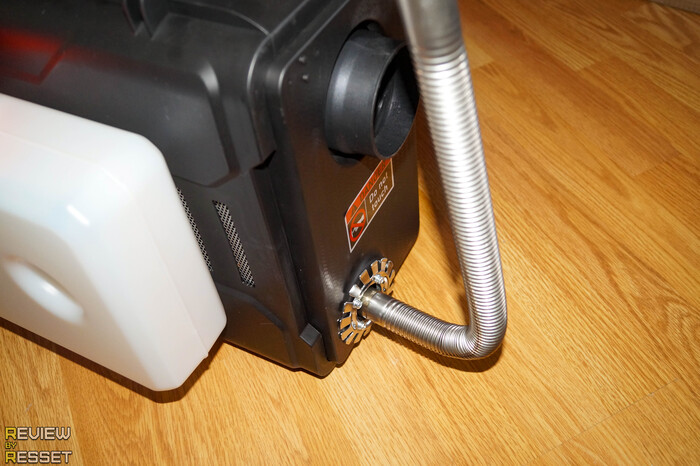

Сама печка занимает где-то половину корпуса. Его можно было сделать еще компактнее, но нужно место для безопасного размещения выхлопной трубы, ведь вокруг пластик

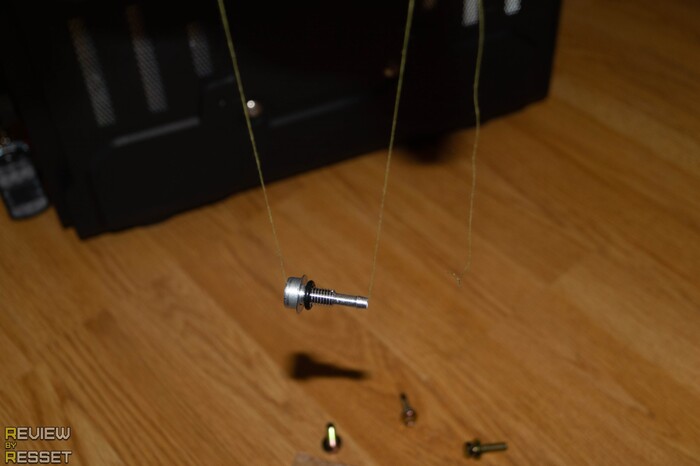

В баке валяется штуцер с уплотнительным кольцом и гайкой, их нужно вытрясти и вставить в отверстие, которое так же придется просверлить самому 8мм сверлом.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Тут возникла небольшая проблема: штуцер нужно вставлять изнутри, все руки в доме оказались больше заливной горловины, а встряска бака ни к чему хорошему не приводила. В этой ситуации поможет обычная советская... есть в каждом доме... нитка. Пропустил её через отверстие и как на зиплайне спустил болт. На носик натянул кусок трубки, которой тут с запасом и зафиксировав его плоскогубцами без фанатизма затянул гайку.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост
Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

В комплекте есть только два шурупа, которыми можно прикрутить его к корпусу, так что ошибиться сложно. Трубку лучше отрезать с минимальным запасом, чтобы она мешалась при переноски и её не зажимало при установке на ровной поверхности. Повышенных температур на её пути не будет, т.к. с лицевой стороны происходит забор воздуха в камеру сгорания.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Выхлоп и выдув теплого воздуха расположен с обратной стороны. При установке выхлопной трубы нужно быть аккуратнее, т.к. для теплового зазора в фиксаторе используются тонкие лепестки, которые можно сдуру выломать, затягивая хомут, либо пытаясь придать новую форму уже зафиксированной трубе.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

В итоге должно получиться как-то так. Взаимозаменяемых деталей нет, так что ошибиться невозможно... пишет человек, который однажды не той стороной вставил планку оперативной памяти в разъем до щелчка.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Чтобы включить или отключить питание, необходимо на несколько секунд зажать кнопку с соответствующим значком. Для работы электроники и предварительного розжига понадобится источник напряжения 12В, это может быть аккумулятор авто, мотоцикла, ИБП, главное чтобы он мог краткосрочно выдать 10А для работы свечи накала первые пары минут. После обнаружения стабильного горения свеча отключается и аккумулятор будет жрать только вентилятор, на минимальных оборотах 700мА, на максимальных 2.5А.

Поначалу из выхлопной валит густой дым с запахом не до конца сгоревшего дизельного топлива, но по мере разогрева камеры сгорания он постепенно сходит на нет.

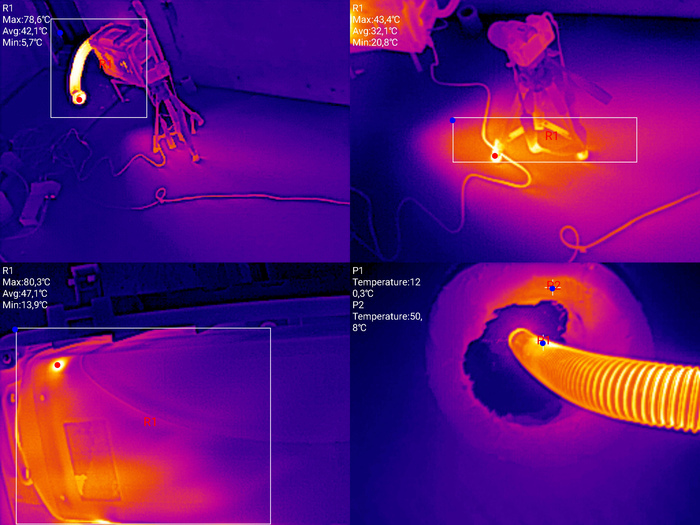

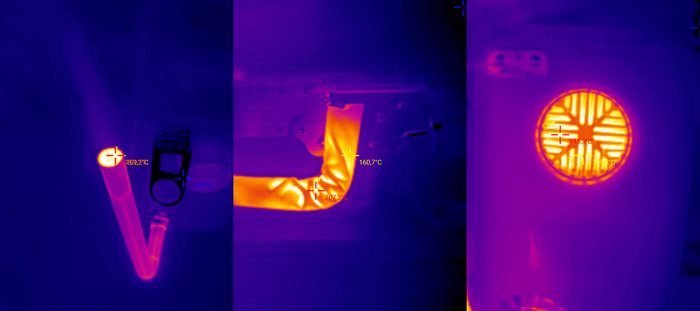

При работе на максимальной мощности температура изоляции выхлопной трубы и выхлопа доходила до 200+°C, радиатор, который греет проходящий через него воздух, разогрелся до 135°C при температуре окружающего воздуха около 17°C. Встроенная защита отключает подачу топлива при нагреве камеры сгорания выше 300°C, но такая температура может возникнуть только если выйдет из строя вентилятор, хотя контроллер заметит это раньше, чем проявится перегрев.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

На максимальных оборотах скорость потока составляет 12.6м/с, на минимальных около 1м/с.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

У данной модели простейший контроллер, тут нет ни Bluetooth, ни часов для работы по расписанию. Хотя существуют комбинации для настройки и активации таймера работы. Так же долгим зажатием кнопки настроек можно перейти в режим "климат-контроля", но в моём случае он как-то странно работал и даже при выставленных 5 градусах, печка работала на всю, так что пользовался классической регулировкой мощности с шестью ступенями. А еще можно войти в сервисное меню если найти код доступа, как правило в нем можно менять интенсивность подачи топлива, обороты турбины и еще несколько настроек, в которые обычному пользователю лучше не лезть.

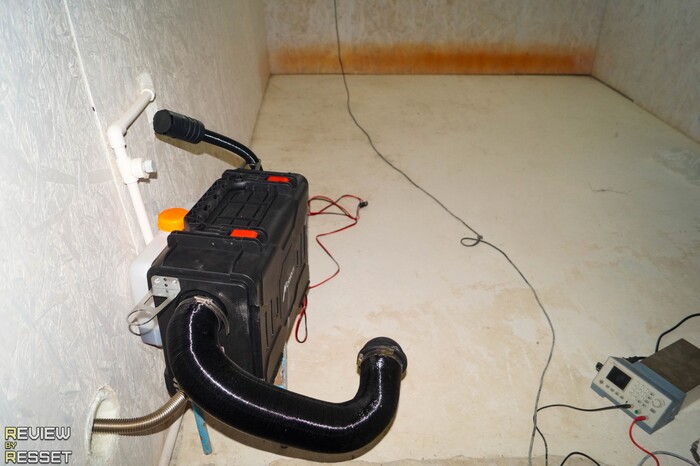

Для практического испытания я выбрал почти доделанную мастерскую площадью 12 квадратных метров. Щелей по минимуму, других источников тепла в ней нет.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

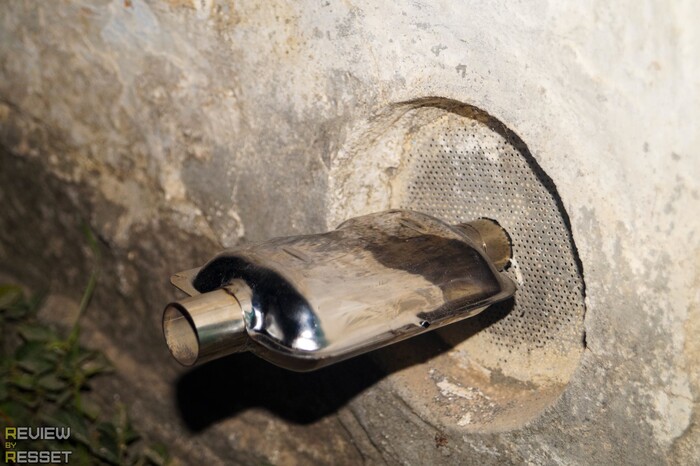

Выхлоп вывел в решетку пассивной вентиляции. Глушитель тут нафиг не нужен, но я использовал его в качестве удлинителя, чтобы не тянуло в помещение дым.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

В помещении до включения нагрева было 8°C, выход тёплого воздуха направил на пол, как раз нужно было хорошенько подсушить его перед укладкой ламината. На полной мощности температура потока достигала 78°C, штатив, расположенный в метре от отопителя за несколько минут нагрелся до 43°C у основания. Средняя температура корпуса поднялась до 40-50°C, самая горячая точка 80°C в месте, где подтравливало воздух у фиксатора. Выхлоп так же не доставил проблем, уплотнитель нагрелся до 51°C, что не критично

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Для проверки температуры использовал анализатор воздуха, так что можно убедиться, что пользоваться подобными устройствами в жилом помещении вполне безопасно.

Включил нагрев в 23:20, за 20 минут работы температура поднялась на 5 градусов с 8°C до 13°C, цели в 24°C достиг к 00:30, то есть за 1 час и 10 минут, влажность снизилась на 10%, так что воздух сушится, но содержание CO2 за поднялось всего до 404 ppm, остальные показатели без изменений. В 00:40 снизил мощность до минимума и ушел спать, флешки хватило для записи до 03:30, температура упала до 23°C и держалась так до утра.

Это не первый мой дизельный отопитель, все они устроены плюс/минус одинаково, расход топлива в среднем составляет от 120мл/ч при минимальной мощности до 400+мл/ч при максимальной, так что и в данном экземпляре за ночь от 1.5 литра осталось грамм 200.

Кстати, вот так выглядят изнутри 99% печек.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

С учетом цен на дизельное топливо, электричеством топить наверное выйдет дешевле, но не везде оно есть, например, в палатке или кузове грузового авто. У знакомого в буханке стоит похожая немного в другом корпусе(выхлоп снизу выходит), через пару часов работы на минималке приходится форточку открывать, чтобы до трусов не раздеваться )

Али совсем не радует во время распродажи.

В официальном магазине эта модель стоит 13500 рублей
В неофициальном с рейтингом 89% около 9800 рублей
Самая низкая цена сейчас в BangGood, тут с купоном BG8bc94f с доставкой из российского склада выходит 7400р, за эти деньги в местных маркетплейсах их в основном россыпью продают.

Я понимаю, что многие хотели бы перейти в мой телеграмм канал для просмотра других обзоров, но ссылки не будет, страдайте.

Автономный дизельный отопитель, что это такое и зачем нужен Отопление, Обзор, Видео, Гифка, Без звука, Длиннопост

Приветствуется конструктивная критика, если что-то забыл упомянуть, спрашивайте - отвечу на дополнительные вопросы )

Показать полностью 20 4

Лучшие аккумуляторы типоразмера АА. Но это не точно

Думаю многие пользуются перезаряжаемыми батарейками типоразмера АА("пальчиковые") и ААА("мизинчиковые"), но в основном это никель-металлогидридные(Ni-MH) аккумуляторы. Они не особо прихотливы и стоят относительно дешево, например, аналонги даже с текущим курсом можно взять по 500 рублей за 8 штук разного размера, зарядное покупается отдельно.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Но их номинального напряжения 1.2В не всегда достаточно для правильного функционирования электронных устройств. Те же геймпады Xbox или oculus quest начинают ругаться на низкий уровень заряда через 15 минут работы от свежезаряженных элементов, при этом работать могут долго, но выключаются уже без предупреждения, что вызывает некоторый дискомфорт в районе копчика, особенно в играх, требующих сосредоточения и быстрой реакции. Похожие проблемы возникали у родителей при использовании подобных аккумуляторов в тонометрах, пультах ДУ, фотоаппарате(из того, что сейчас вспомнил). Еще один минус "никеля" это довольно быстрая потеря ресурса. При использовании в мощном потребителе, ёмкость может начать снижаться уже после сотни циклов заряда/разряда.

Литиевые аккумуляторы лишены этих недостатков, но номинальное напряжение привычных элементов в 3.7В несколько высоковато для большинства устройств, да и в парный слот придется какую-то перемычку лепить, что снизит общую ёмкость. С подобной проблемой я сталкивался при использовании еще одного "диковинного" типа химии LiFePO4. Обычно в комплекте идут четыре полноценных элемента типоразмера АА и пара коннекторов. В данный момент 4 штуки без коннекторов стоят 600 рублей за набор. В качестве "заглушки" можно использовать закороченную старую батарейку, зарядное устройство покупается отдельно.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

К плюсам данного вида аккумуляторов можно отнести номинальное напряжение 3.2В, которое максимально близко к тому, что выдаёт пара батареек, минусом является низкая ёмкость, всего 700мАч. А учитывая, что в двойном слоте половину места будет занимать "пустышка", это совсем мало. Для сравнения, алкалиновые батарейки из фикспрайса в сумме дают порядка 6000мАч.

И тут мы подходим к литий-ионным аккумуляторам с "костылями", о которых я постараюсь написать максимально подробно. Для сравнения заказывал у одного и того же продавца, но из разных складов. Из RU склада комплект пришел за неделю, но вид был не очень презентабельным. В сером пакете был обычный пластиковый холдер и пара сдвоенных кабелей для зарядки.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Из CN склада отправили полноценную коробку с ярким принтом и характеристиками с обратной стороны, сами аккумуляторы находятся в блистере, но кабель тут один.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

С виду обычные пальчиковые батарейки, если бы не разъем Type-C в верхней части.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

На выходе каждого 1.5В, на внутреннее сопротивления смотреть смысла нет, т.к. в качестве "прокладки" установлен стабилизатор.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Поставил одну пару на зарядку и проверил можно ли заряжать элементы во время использования. Как оказалось, их нужно обязательно извлекать, т.к. на выход прилетает 5 Вольт с блока питания, с пары это 10В, что будет фатально для устройств с питанием 3В.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Первое что пришло в голову "хм, значит можно купить кейс под 4 слота, подать 5 Вольт на полюса каждого и заряжать сразу 4 аккумулятора". Нет, нельзя, палит контроллер и на выходе вместо 1.5В начинает приходить прямое напряжения с лития(3.7В). И это не теория, один аккумулятор пал жертвой моего любопытства.

Для дальнейшего тестирования использовал модуль нагрузки и вот такой четырехконтактный зажим.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Для начала посмотрим какой ток может выдерживать аккумулятор. Когда они только появились, можно было выжать около 1А, сейчас же защита срабатывает после 2.3А, неплохо.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

При разряде током 0.1А элемент отдал 1300мАч или 2Втч. Когда оставалось 70мВтч ёмкости, контроллер скинул напряжение до 1.1В. Это довольно удобная фича, благодаря которой устройство начинает сигнализировать о низком уровне заряда, а не вырубается внезапно.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Многие мне говорили, что у аккумуляторов такого типа высокий саморазряд и они садятся в ноль за месяц просто лёжа в ящике стола. Логика в этом есть, "мозгам" же нужно питаться в ожидании нагрузки. Отложил несколько штук и установил напоминалку на полгода. Через 6 месяцев повторно прогнал тест и получил в среднем 800мВтч или 500мАч ёмкости, это около 30% от начальной, так что в месяц уходит порядка 10% заряда, что не так страшно как пугали.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Я выше писал, что сломал один элемент, подав 5В на выход, так что с чистой совестью и максимально аккуратно распотрошил его. Литиевая батарея занимает практически весь объем, к ней припаяна небольшая плата со стабилизатором, а основной контроллер спрятан в мелкой "шайбе" у плюсового выхода.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка
Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

К сожалению, его маркировка испарилась вместе с частью корпуса во время пробоя, так что схему найти не получится.

Лучшие аккумуляторы типоразмера АА. Но это не точно Электроника, Тестирование, Покупка, AliExpress, Длиннопост, Аккумулятор, Батарейка

Остальными аккумуляторами пользуюсь с декабря прошлого года и они меня полностью устраивают. Я покупал комплект за 1200 рублей когда курс был более гуманным, сейчас в этом же магазине али независимо от склада отправки они обойдутся в 1500 рублей.

Да, ёмкость где-то вдвое ниже, чем у алкалиновых батареек, а стоят в десять раз дороже, но литий способен выдержать до 1000 циклов разряда/заряда без потери ёмкости, так что со временем они окупятся с запасом(в моём случае уже окупились). Ну и плюс в карму за сохранение экологии, т.к. на момент начала деградации один такой аккумулятор должен пережить 500 алкалиновых батареек.

Так что возвращаясь к заголовку, мне действительно кажется, что это лучший заменитель как обычных батареек, так и никелевых аккумуляторов, а вы как считаете?

Надеюсь не сильно утомил текстом, в свободное время пишу обзоры и стараюсь разбирать тему подробно(многое урезал).

Ссылки на телеграмм канал не будет )

Показать полностью 14

Единый бонусный центр

Только что позвонили с номера +74959606765.
Поздоровались, назвали мое имя, так совпало, что оператора звали так же(ну надо же).
Сказали, что за все годы покупок в таких магазинах как Летуаль, Мвидео и прочих в единой кэшбек системе(ЕБЦ) у меня накопилось 3500 рублей бонусами. По 10% с каждой предыдущей покупки. Так же на мой телефон ранее должны были приходить СМС сообщения с данной информацией, но скорее всего я его просто удалил(нет).
Сегодня рабочий день, много дел, поэтому не стал издеваться и старался быстрее выпытать схему, поэтому котоламп о моем искрометном юморе и смекалке не будет.

Вкратце:
Кэшбек оказывается копился с привязкой к номеру телефона - это к вопросу какого хера информация о моих покупках попадала в какой-то кэшбек сервис без моего ведома.
Бонусы естественно сгорают сегодня, буквально вот через пару часов.
Бонусами можно сбить цену на товары из ТЕХ ЖЕ магазинов, перечисленных вначале разговора.
Я должен выбрать товары ПО ТЕЛЕФОНУ прямо сейчас.
Еле сдерживался чтобы не засмеяться в трубку и не спугнуть ))
Собирался уже спросить на какую почту ему прислать скан своей карты с двух сторон, но оказалось, что товар высылают наложенным платежом и оплата производится на почте.

Никогда не пользовался таким видом оплаты лично, но знаю, что:
Вскрытие посылки производится только после оплаты, возврат средств возможен только после отправки посылки обратно за свой счет.

Поискал отзывы людей - пишут, что приходит неликвид, при чем навязывают товар по цене намного выше бонуса, аргументируя скидками, которые тоже вот вот закончатся. Сложно что-то сказать по поводу возврата, т.к. товар соответствует описанию. Написано видеорегистратор - в коробке видеорегистратор. Да, он стоит 500 рублей у китайцев, а вы заплатили 3500, но никакого обмана, сами согласились.

А если пишут отзывы(последний был вчера), значит кто-то ведется на данную схему.

Будьте бдительны и проведите воспитательную беседу с родными =)

Показать полностью

Симулятор автомобильных аварий.

Кто-то смог пепеплюнуть BurnOut в плане физики повреждений автомобиля.

Игра позиционируется как песочница, называется BeamNG.drive, уже появилась куча модов. Можно скачать бесплатное демо с официального сайта(один полигон): https://www.beamng.com/

Ссылка на демку: https://www.beamng.com/techdemo ниже на скрине обвел невзрачную ссылку с оф. сайта.

Симулятор автомобильных аварий. Игры, Физика, Авария, Разрушение, Видео
Показать полностью 1

СтоматологИя. Мотивацию ннада?(вроде не жесть)

Начать стоит с 2000 годов, тогда лучшей местной анестезией был новокаин, а бормашины были больше похожи на орудие пыток, чем на медицинский инструмент. Звук ее работы и запах жженой кости отсеивали половину пациентов еще на стадии ожидания своей очереди.

Ребенком я был впечатлительным, поэтому боялся даже близко подходить к этим кабинетам.

Благо молочные зубы без проблем демонтировались с помощью нитки и отца, а коренные не доставляли проблем долгое время.

Но все хорошее когда-нибудь заканчивается и начинает болеть коренной зуб, левая верхняя шестерка(если верить гуглу). "Может пройдет" и "Надо же в школу ходить" затянули прием на неделю и после бессонных выходных страх сменился на желание избавиться от боли и вернуть щеке нормальный размер.

Толстая тетенька посадила меня в страшное кресло, взяла в руки шприц, сказала:

- Будет совсем не больно.

И ебанула иглой вдоль десны. Нет, не ошиблась, так и было задумано, потому что:

- У тебя там флюс, новокаин бы не помог, а скальпеля дети боятся.

Отложила шприц, взяла что-то железное. Прошло уже больше 10 лет, но до сих пор помню эту пытку. Зуб был сначала разделен на несколько частей, а потом извлечен по кускам. Благо сильную боль я чувствовал только первые 20 минут, когда последний корень был извлечен, стало полегче.

Предложили почистить десну, надев какую-то насадку на бормашинку, но я наотрез отказался, размазывая слезы и сопли по лицу. Возможно стоило дотерпеть в тот день, потому что на следующий языком нащупал что-то твердое и извлек пинцетом осколок зуба - ну че, бывает наверное, их же там много было, в суматохе можно и не заметить.

Боль прошла, все забылось, жизнь продолжилась - я закончил школу, поступил в универ, следил за зубами, дабы максимально отсрочить следующий поход в аналогичный кабинет, начал ходить в спортзал, увлекся рукопашным боем.

И вот однажды у меня заболел зуб, тот самый удаленный, с внешней стороны десны прощупывался маленький бугорок, как половинка небольшой горошины. Твою ж мать, решаю, что обращусь в клинику на следующий день, но к вечеру боль ушла, как и припухлость. Хм, может во время спарринга неудачно попали. Прошло еще несколько лет, боли не было, поэтому никуда не обращался, пока случайно не нащупал языком десну, которая явно была припухшая, а при надавливании пальцем оказалось, что она мягкая и давление вызывает боль. Блять, подумал я и пошел в платную клинику. Доктор после осмотра сообщил о необходимости делать КТ. На нижней левой картинке видна пустота и что корни соседних зубов отклонены в стороны от нее. На остальных обвел "тело".

СтоматологИя. Мотивацию ннада?(вроде не жесть) Стоматология, Зубы, Медицина, Страх, Операция, Длиннопост

И вообще, челюсть верхняя, костные перегородки тонкие, что-то там с носом и мозгом(я уже плохо слушал) и лечить мы это не будем, нужна операция.

Узнаю у знакомых к какому челюстно-лицевому хирургу лучше обратиться и еду на прием.

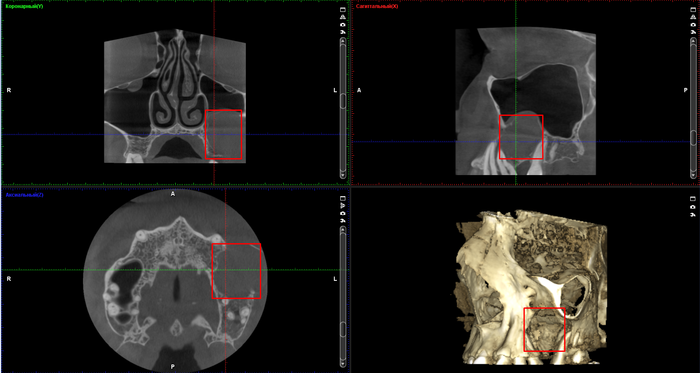

Результаты КТ, записанные на диск не открываются(плохо записался -21 век), повторное КТ и вердикт - убрать нервы соседних двух зубов, сдать кучу анализов и через месяц на операцию под общим наркозом, 8 дней стационара.

Два, мать их, зуба! Абсолютно здоровых. Возвращаюсь в платную клинику, записываюсь на прием через неделю. Перед поездкой не спал всю ночь, в памяти всплывает только тот день, когда школьника, лежащего в потертом кресле, пассатижами пытала толстая тетка.

Приехал в назначенное время, лег в кресло, вроде удобно, кабинет светлый, врач вежливо спрашивает насчет аллергии и вытерплю ли я несколько часов в кресле, но выбора то нет, лучше один раз отмучиться.

Гель, два укола, немного пахнет паленым, но терпимо, корни семерки вычищены, на все ушло около часа. Еще два укола, снова запах жженой кости и резкая боль. Киста рядом с пятеркой, ближе колоть нельзя, пиздец, повторение пытки? Только в детстве сломали зуб и максимально быстро вынули, а тут нужно терпеть около часа! Сказал что буду терпеть, но в процессе продавливаю затылком кресло, стараясь не закрывать рот и из левого глаза текут слезы, видно что доктор переживает не меньше меня, еще укол - чуть легче, досверливает до нерва и снова дикая боль. Еще уколы понемногу с разных сторон аккурат под корень и можно выдохнуть - боль практически ушла.

Через 4 с половиной часа на ватных ногах дошел до машины и уехал домой, после того как начал чувствовать лицо, боли не было и на том спасибо.

СтоматологИя. Мотивацию ннада?(вроде не жесть) Стоматология, Зубы, Медицина, Страх, Операция, Длиннопост

Месяц пролетел быстро, я собрал вещи и поехал в больницу. Операция на следующий день, пришел анастезиолог, рассказал во сколько за мной придут, какой будет использоваться наркоз и что мне вставят трубку для аппарата ИВЛ, спокойнее как-то не стало.

Потом пришел хирург, рассказал что могут быть затронуты стенки носовой пазухи и еще какие-то перегородки, поэтому возможно придется вставлять пластинки во время операции или проводить повторную через какое-то время. Так же скорее всего придется удалить "ПЯТЕРКУ", т.к. она действительно близко и может быть задета. Я высказал теорию, что так кажется потому что недавно два зуба лечил и из за этого все кажется хуже чем есть, обещали подумать.


Снова всю ночь не спал, в 8 часов пошел искупался, на обратном пути встретила медсестра, сказала взять одеяло и спускаться на этаж ниже. Там уже встретил анестезиолог, проводил в комнату, сказал раздеться и заходить, прикрывшись одеялом.

В тот момент не думал ни о чем, просто делал что говорят. Когда зашел в операционную, понял для чего прикрываться - вокруг стола стояло человек 10 студентов в халатах и масках, большинство девушки, ну да пофигу.

- Ложитесь сюда, руку на вот эту подставку, сейчас медсестра поставит Вам катетер в вену, после чего я введу препарат из за которого Вы очень мягко заснете.

Чувствую, начинает покруживаться голова, как от бутылки пива или от первой утренней сигареты, поворачиваю голову, а медсестра уже вставила шприц и половину выдавила, смотрю на анестезиолога, а он улыбается:

- Что, голова уже начала кружиться?

- Да не сильно, но вот звуки становятся какими-то глухи...

- Проснитесь

- "нахрен он меня будит, может проверяет ,подействовало или нет?"

- Откройте глаза

Открываю - лампы нет, лежу на "каталке", "пятерка" на месте, на операционном столе уже кто-то другой, дико хочу спать, но анестезиолог напрягает одного из студентов и он раз в 5-10 секунд теребит меня за плечо и просит смотреть на него, через 10 минут разрешают укатить в палату.

Там уже ждет мама и сестра. Ох как я их ненавидел за то что не давали уснуть - это необходимо, потому что после анестезии организм не может самостоятельно полноценно контролировать дыхание. Через пол часа пришла медсестра и сказала что от меня можно отстать - вы не представляете какое это блаженство, когда тебе кажется, что не спал вечность, все вокруг запрещают закрывать глаза и тут можно расслабиться. Как ни странно, проспал всего час, пробуждение было легким, как будто прошла ночь.

Левая часть лица онемевшая, чувствуется припухлость, языком нащупал швы - похоже на рыболовную леску. Никаких пластин вставлять не понадобилось, фух.

На следующий день появилась боль, не сильная, но как будто я пожевал стекла деснами с левой стороны, от обезболивающих отказался. Каждый день припухлость становилась больше, это нормально, дня через 4 начала сходить. Вечером кололи антибиотик с лидокаином, шприцы казались огромными, но из за анестетика только вначале было немного больно.

В палате лежали братья по несчастью, в основном с переломами. У одного бедолаги зубы были стянуты резинками(перелом со смещением) и ему приходилось питаться только жидкой пищей - как же он нас ненавидел, когда через пару дней все начали слезать с "трубок" и есть нормальную еду =)

А еще всем было больно смеяться, поэтому каждая шутка заканчивалась общей истерией, потому что смотреть как человек пытается не улыбаться зачастую было смешнее самого рассказа. Кто-то шипел, кто-то "улюлюкал" и все это сквозь слезы.

А сколько боли принес цыган, который в первый день сбежал во время операции с местной анестезией. Местно делали на нашем этаже, сначала был слышен сдавленный вопль, а через несколько секунд здоровый мужик в бахилах роняя слюни бежит к выходу. Правда на следующий день вернулся, зуб мудрости удалили. Чего стоили нам его истории про шлюх в таборах, секс в душе в урологическом отделении и минет от попрошайки за палку колбасы и полторашку "Дон"а на двоих. Ну да ладно, что-то я увлекся )

Через 7 дней после очередного осмотра швов мне сообщили, что все хорошо и можно ехать домой, швы снимать через 10 дней где удобнее. Больничный продлил уже в своей поликлинике, неделю плевал в потолок - тяжелое нельзя, горячее с холодным тоже. Леску сняли быстро, буквально 5 минут и сказали отдыхать еще 5 дней, дабы окончательно убедиться что все нормально. Припухлость в данный момент практически не заметна.

Сегодня вышел на работу, чувствую себя хорошо, надеюсь приключение окончено. Никогда бы не подумал, что такое возможно - халатность много лет назад повлекла за собой такие последствия, и это еще повезло - ведь могло быть хуже.

Так же решил, что через пару месяцев сделаю КТ - убедиться, что в этот раз все хорошо.

Учитесь на чужих ошибках и лечите зубы вовремя =)

Показать полностью 2
Отличная работа, все прочитано!
