Всем доброго дня! Давно хотел сделать детям электро транспорт своими руками. Китайские машинки меня не устраивают по многим параметрам, ну и руки требуют "сделай своё". Планировал с другом сделать детский баги но "самоизоляция" внесла коррективы и было принято решение самому покамест запилить мотоцикл из того что есть под рукой.

По рукой оказался вот такой старый детский велосипед:

так же 2 мотор-редуктора, куча обрезков фанеры (увлекся детскими растущими стульчиками и партами), некая плата управления двигателями, куча банок Li-ion 18650... много чего оказалось под рукой.

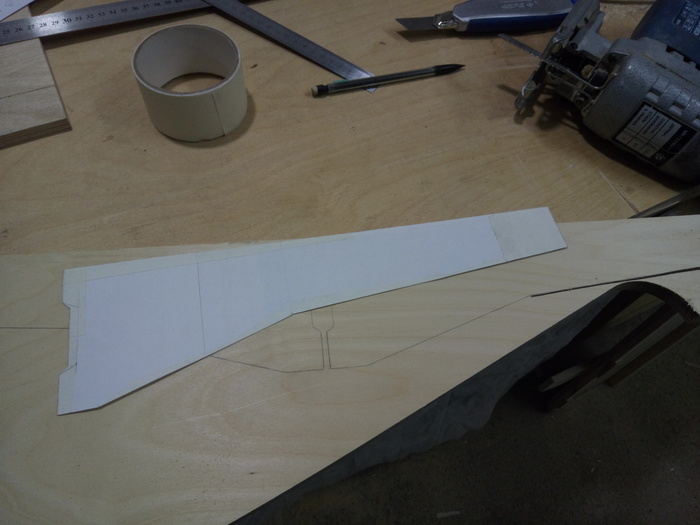

Для отрисовки модели воспользовался программой Fusion360 - понравилось в ней делать свои проекты. На изображение мотоцикла Honda CB 600 наложил фото велосипеда, подогнал размеры колес велосипеда под размеры Хонды. Распечатанные элементы байка накладывал на обрезки в поисках подходящих кусков - примерно так:

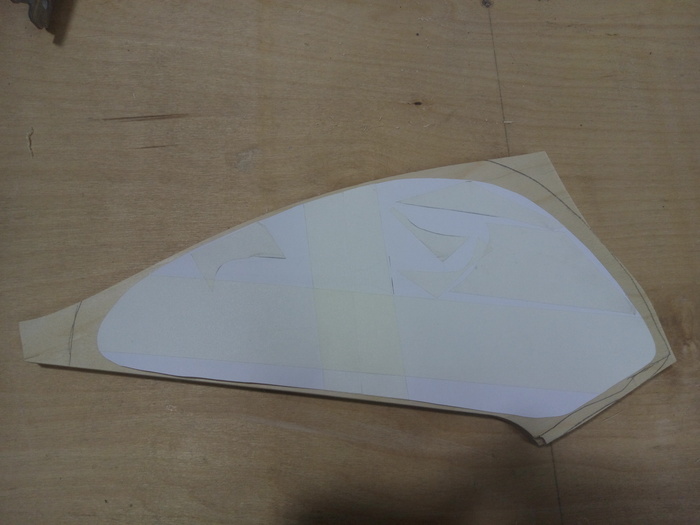

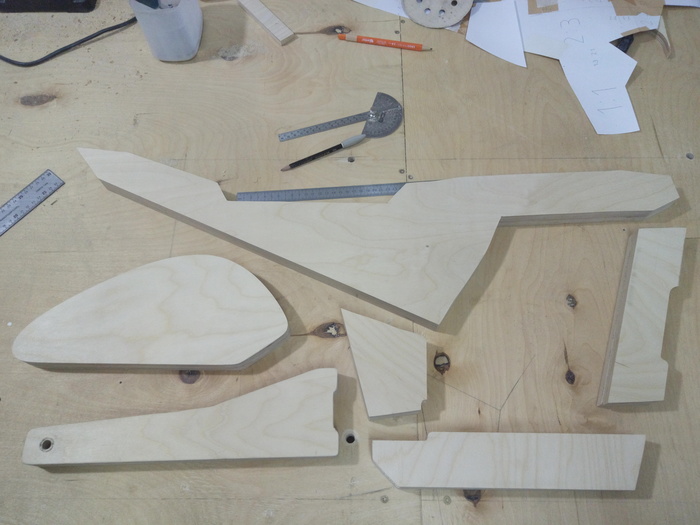

Как некий промежуточный итог получил предварительный набор деталей на склейку:

Часть вырезов и странных изломов это артефакты обрезков из которых вырезал детали.

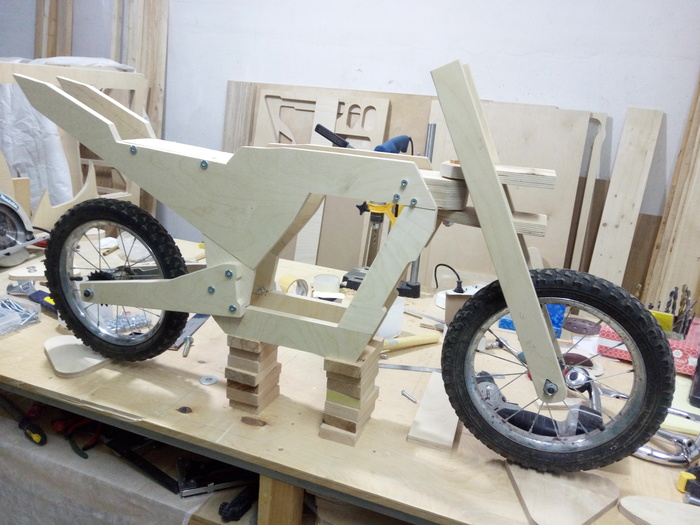

Далее предварительна сборка. На фоне можно увидеть листы обрезков из которых вырезал байк. Данная версия соединения передней стойки и кузова оказалась крайне неудачной и переделанной впоследствии под "правильные" углы. Так же ещё размышлял каким именно будет сам руль:

На такой версии байка малые уже гоняли по мастерской, ну и я сам как скучно становилось :) проводил, так сказать, тетсирование на прочность. Прочность кстати оказалась слабовата только в местах временной склейки элементов. Клеил на ПВА и вкручивал саморез.

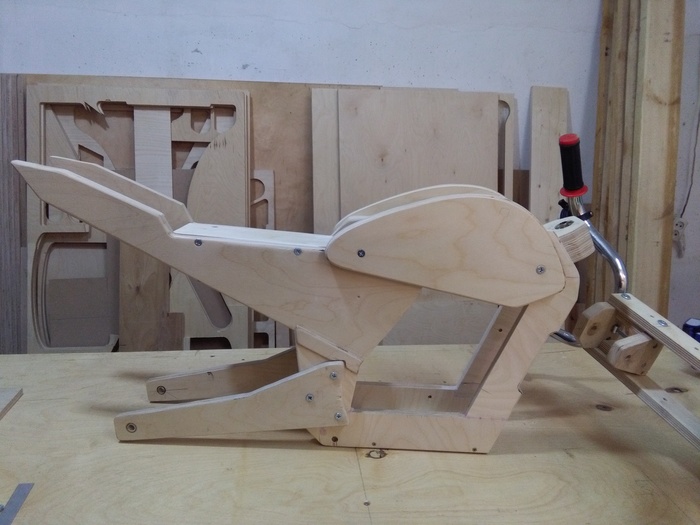

На следующей версии сборки исправлено крепление рулевой колонки, прикручен руль и малые уже гоняли по двору перед мастерской. Место соединения колонки опирается на подшипники и крепится болтом. Руль обрезан снизу, вставлен в паз и притянут болтом. Чтобы руль не проворачивался был оставлен небольшой зуб который врезается в фанеру.

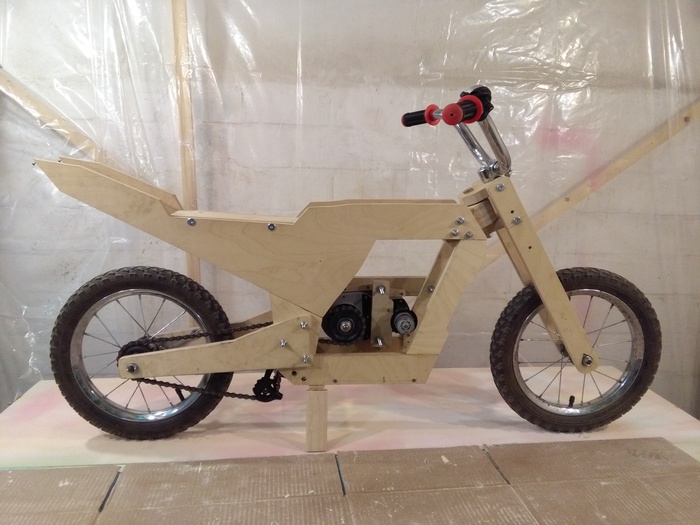

Дальнейшим этапом думал поставить эту конструкцию на электрический ход но столкнулся с кучей проблем - основная это перекос звездочки на моторе. Что либо фотографировать было уже лень и поэтому есть только вот такой промежуточный результат "кузов + мотор", здесь уже имеется натяжитель цепи (первая такая сборка была без него). Соединение звездочки с мотор-редуктором это целая эпопея и куча различных вариантов, если кому будет интересно то расскажу потом отдельно.

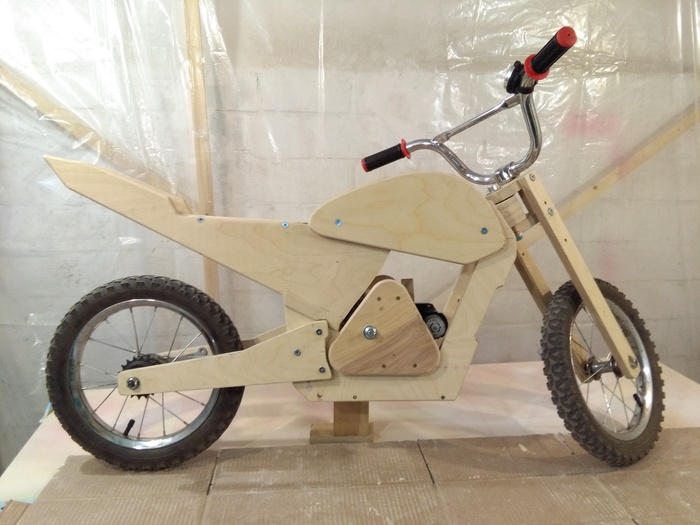

Далее решил нормально соединить элементы кузова, сделать раму для мотора(тоже из обрезков), обработать кромки и соединить винтами более подходящими по размеру. На некоторые швы наклеил фанеру 4мм и с обратной стороны залил эпоксидом. Конструкция получилась вполне прочной, но второй байк буду вырезать из цельного листа фанеры на ЧПУ - возня с этими швами заняла кучу времени.

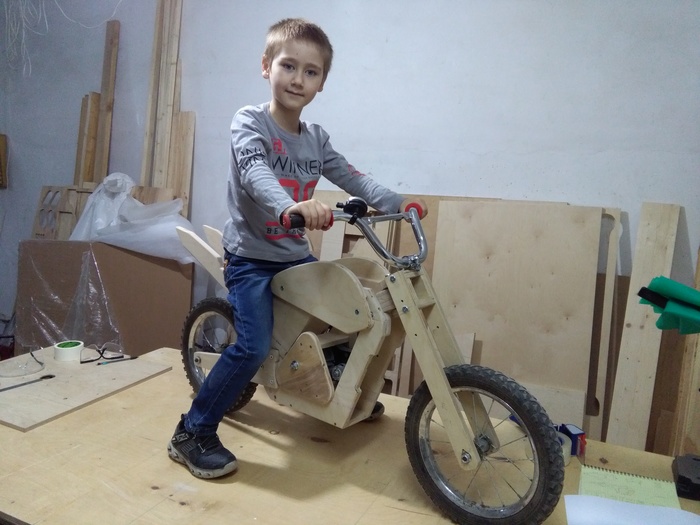

Как некий результат в настоящее время имею следующее:

В следующей части буду ставить тормоза, собирать аккумулятор иподключать мотор. Думаю закупить ручку газа на алишке, поэтому сроки выхода следующей части не известны.

За орфографию прошу не ругать - не моё оно.
