Пиратский подарок

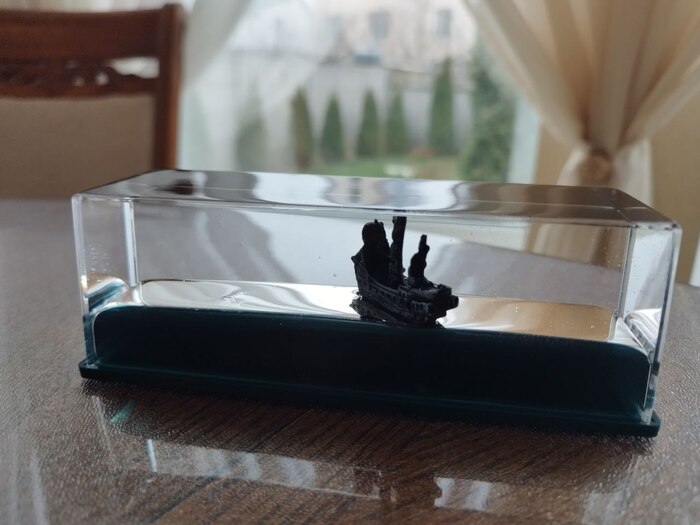

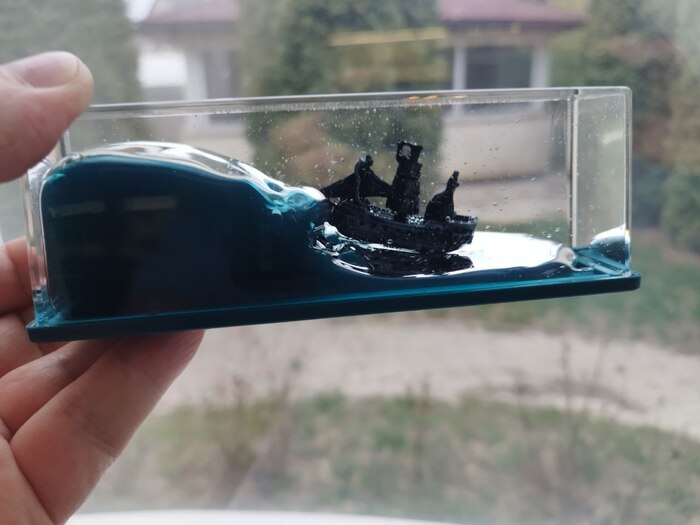

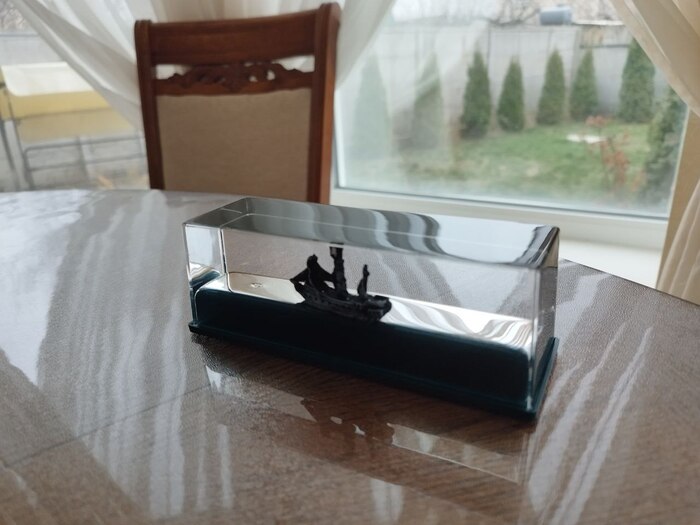

Прикольный сувенир получил знакомый на день рождения
Не смог удержаться, чтоб не озвучить подходящей музыкой 😉
Мне понравилось 👍
Знакомый мой, тег "моё".
Прикольный сувенир получил знакомый на день рождения
Не смог удержаться, чтоб не озвучить подходящей музыкой 😉
Мне понравилось 👍
Знакомый мой, тег "моё".
немного о том, как это было.
материалы: бук, дуб, клён, яблоня. скрытые шпангоуты (в трюме) - фанера
масштаб 1:60
Хочу поделиться маленькой радостью и результатом своего труда длинной в 1.5 месяца. Сегодня я закончил собирать модель парусного корабля "Виктои" - флагмана адмирала нельсона.
Немного получилось кривого то и не аккуратно, все таки давно не занимался моделями, и немного в цвета не попал, но на мой взгляд все равно получилось красиво.
Вот фото:
Решил не добавлять паруса т.к. мне без парусов он нравится больше.
И бонусом несколько фото в процессе сборки:
С прошлого поста прошло довольно много времени. Предновогодняя суета, подготовка подарков, командировки, всё наложилось одно на другое. Времени на работу над моделью было не так много, как хотелось бы, но всё-же кое-что было сделано.
Самое муторное в сборке корпуса, как мне кажется, это установка фальшбортов. Сначала задача казалась вполне себе простой: намочить, изогнуть с помощью горячего утюга, обклеить рейками, приклеить к корпусу.
Но, не так-то всё просто. Сначала нос не хотел нормально склеиваться. Потом, когда я его-таки победил, оказалось, что выглядит это примерно вот так:
Я не мастер в кораблестроении, но кажется, что с углом наклона что-то не то. Так быть не должно... Может я не прав? Хз... В любом случае, нос я разрезал и стачивал до тех пор, пока угол, образованный фальшбортами не стал выглядеть, как продолжение киля.
Склеиваем всё обратно. Зажимов у меня нет, а зря. В планах приобрести парочку. Пока выкручиваемся, как можем.
Впереди обшивка корпуса. Тут случился перерыв в работе около недели и запал немного угас. Появилось гнетущее чувство, что запорю черновую обшивку корпуса, так что решено было собрать шлюпку.
Шлюпка, которая шла в комплекте - кусок силумина непонятного качества. Такую на корабль ставить совсем не было желания, потому я заказал модель от мастера-корабела. Масштаб 1:72. Учитывая, что масштаб корабля плавает в диапазоне 1:60...1:80, то, я считаю, годится.
В продаже есть три модели, отличаются размером. Мне подошла та, что в длину 95мм. Начинаем сборку.
Дальше вопрос - красить, не красить? Результаты поиска картинок в интернете не дали однозначного ответа, по-этому покрашены были только те элементы, которые по внешнему виду мне не навились (торцы фанеры, торчащие на готовой модели). Остальную часть покрыл маслом. Орех после покрытия заиграл совершенно новыми цветами. Результат вроде неплохой.
Дальше идёт черновая обшивка корпуса. В интернете я не нашёл какой-либо инструкции или фоторепортажа о том, как её выполняют конкретно на моей модели, так что приходится руководствоваться картинками из инструкции и видеороликами со сборкой других моделей. Забегая вперёд, скажу, что я уже нехило накосячил. Надеюсь, смогу это исправить...
Первая часть тут: Корсар. Часть 1. Распаковка
Вторая часть тут: Корсар. Часть 2. Начало сборки
Перед тем, как собирать модель, я воспользовался советами пикабушников и покурил форумы, посмотрел видосы и т.д. И вот что удалось понять:
1. Корсар всё-таки скорее не бригантина, как указано на коробке, а бриг (что я и подозревал из-за парусного оснащения)
2. Конкретно по Корсару нет никаких обучающих видео или видео со сборкой. Про Бигль, Альбатрос или Террор информации полно. Видимо, эти модели больше были рассчитаны для новичков, их больше покупают и по ним снимают много видео. На форуме сайта "Верфь на столе" есть всего одна тема, в которой ссылки 10-летней давности на удалённые фотографии сделанного корабля. Получается, подсмотреть готовый вариант особо негде...
3. Основные принципы сборки кораблей довольно похожи, так что можно учиться по любым другим парусникам. Отличия будут только в деталях.
4. Шлюпка, идущая в комплекте никуда не годится, уже заказана новая от фирмы Мастер-корабел, по размеру должна подойти 1 в 1.
5. Какой же на самом деле масштаб у модели? На коробке написано 1:80, но на форуме пришли к выводу, что скорее модель соответствует масштабу 1:60. Точного ответа нет, так что тут стоит дать волю фантазии.
Ну, достаточно теории, руки уже чешутся. Пора начинать сборку! Открываем коробку и начинаем с киля
И вот первая проблема: пазы, прорезанные в киле и шпангоуте лазером, гораздо меньше, чем толщина фанеры, из которой они сделаны. То есть, детали друг в друга не входят.
Это, конечно, мелочь, но неприятная. Могли бы и учесть толщину материала, а не делать рез на дурака... Вооружаемся наждачкой и ножом и расширяем пазы на всех деталях. Это заняло не так уж мало времени. (на фото примерно 1/3 стружки, так как делал не за один вечер)
Дальше вырезаем палубу. На неё нужно положить дощатый настил. Для этого в комплекте идёт шпон, нарезанный рейками длиной по 60 см. Их надо порезать на "досочки" длиной по 10 см.
На форуме пишут, что в идеале толщину досок стоит уменьшить, потому как при пересчёте масштаба их ширина не соответствует реальной для 18 века, но из-за путаницы в масштабах принимаем, что доски соответствуют, потому как для ровного среза вдоль у меня нет подходящих инструментов.
Щели между палубными досками конопатились, по-этому при правильной укладке доски нужно делать имитацию. Вариантов три: 1. просто провести карандашом по линиям стыка; 2. покрасить торцы досок чёрной краской; 3. прокладывать тонкую нить между рядами досок.
Первый вариант слишком простой, а последний не советуют для новичков, так как выступающий клей может испортить результат. Выбираем второй, красим нарезанные доски
Этой партии досок хватило ровно на половину работы, пришлось потом подготовить ещё столько же
Схема укладки досок приведена в инструкции. Там указано, что следующий ряд кладётся со смещением в 1/2 доски, но есть пометка, что это упрощённая схема, реальные схемы укладки приведены на сайте "Верфи на столе". Идём туда и видим следующее:
Для себя я выбрал верхний вариант, "в три доски" (кстати, при укладке я накосячил по центру, но этого сильно видно не будет на конечном результате, так что ломать всё и переделывать не буду). Укладываем палубу, делаем имитацию гвоздевания (тут я упростил процесс, не стал делать имитацию шляпок из зубочисток и просто сделал наколы и нарисовал чёрные точки карандашом).
Далее обрезается всё лишнее, шкурится палуба, наносится покрытие столярным маслом, снова шкурится. Вот результат
Ну и когда всё готово, пора собирать остов будущего корабля. Задача оказалась не самой простой из-за перекосов, вызванных необходимостью подтачивать пазы и из-за клея ПВА. Тут мне помогала жена, сажали детали на место в 4 руки. Вот результат:
Следующий этап, который меня ждёт - приклеивание фальшборта и обшивка корпуса (черновая, потом чистовая). Много придётся работать наждачкой и бумагой...
Это всё, что я успел сделать за неделю. Спасибо за внимание, надеюсь, читать было интересно.
Советы, замечания и помощь от более опытных моделистов приветствуются.
Первая часть доступна по ссылке Корсар. Часть 1. Распаковка
