Официально - черновая сборка корпуса завершена, остались минорные моменты, но я их оставлю за кадром.

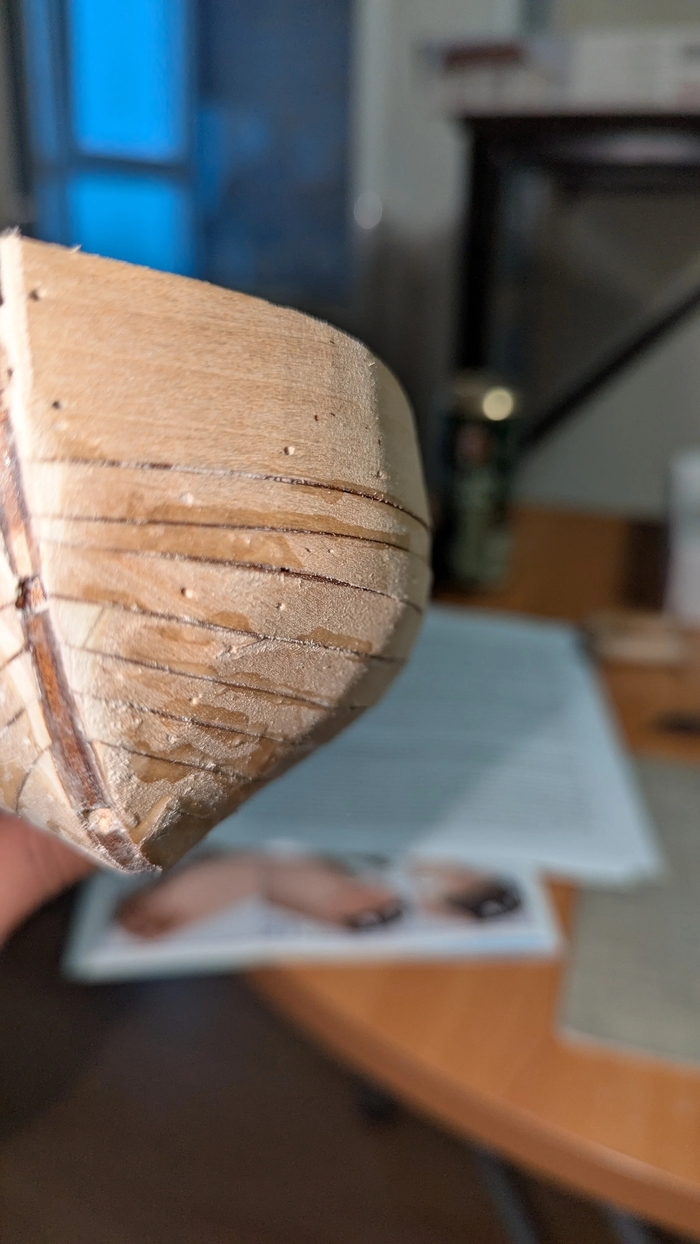

Много рассказать про зашкуривания корпуса не выйдет) мало экшена.

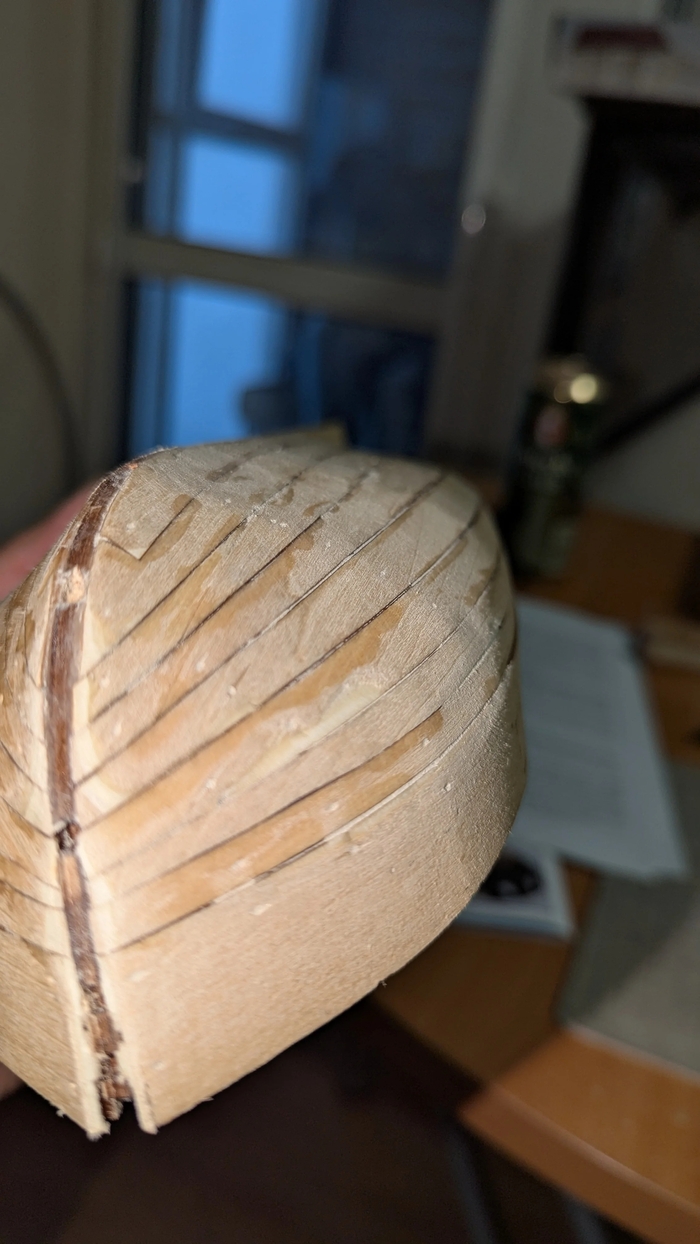

Просто снимаем все выступающие части надфилем и придаем всему корпусу плавные линии. Тут я задумался, что не плохо бы иметь Рашпиль, но в принципе уже поздно, основные работы по дереву закончены.

Тут я хотел показать до и после, только забыл сфоткать после🤣

Мне кажется визуально для вас ничего не меняется)

Уже почти у финиша)

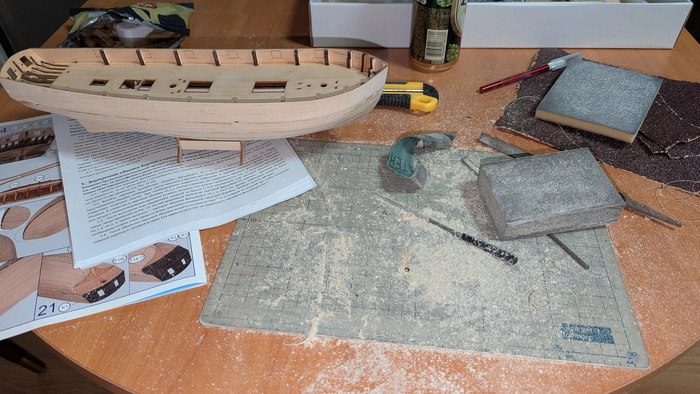

А это свинарник который я развел после себя и получил по шее😬

И вот когда я думал все, я заметил одну деталь

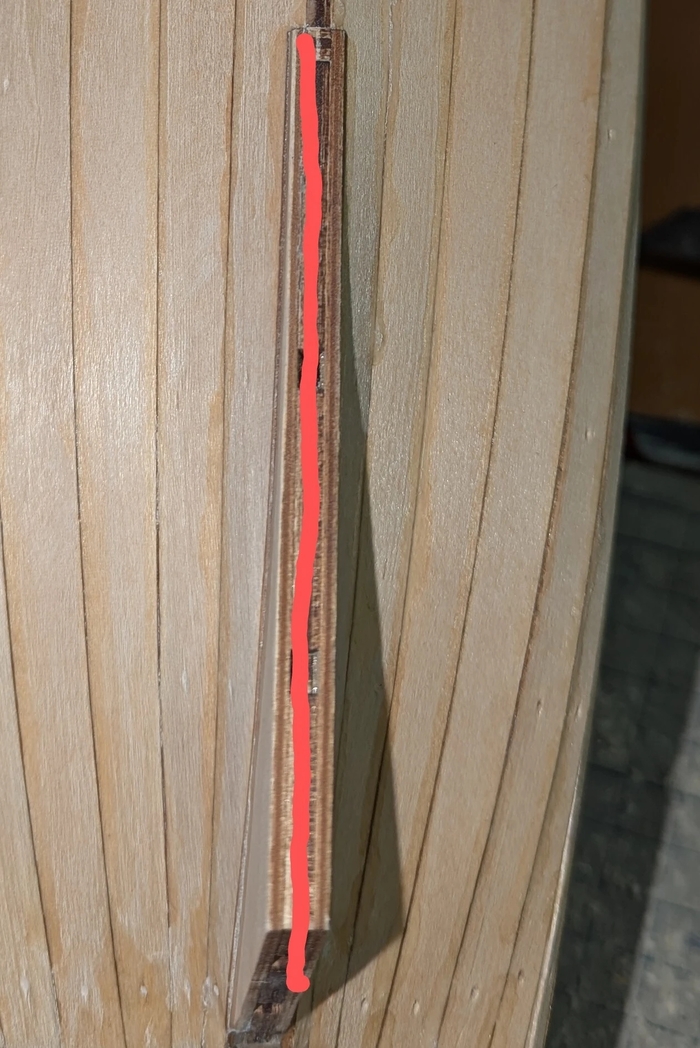

Вот эту часть необходимо тоже стачивать) боковые части сточить к диаметральной плоскости (выделена красным)

Но сделаю это уже за кадром. Так же примерил уже чистовую обшивку со следующего этапа и понял, что вот там то мы в скорости и потеряем) очень кропотливая и точная работа ожидает впереди.

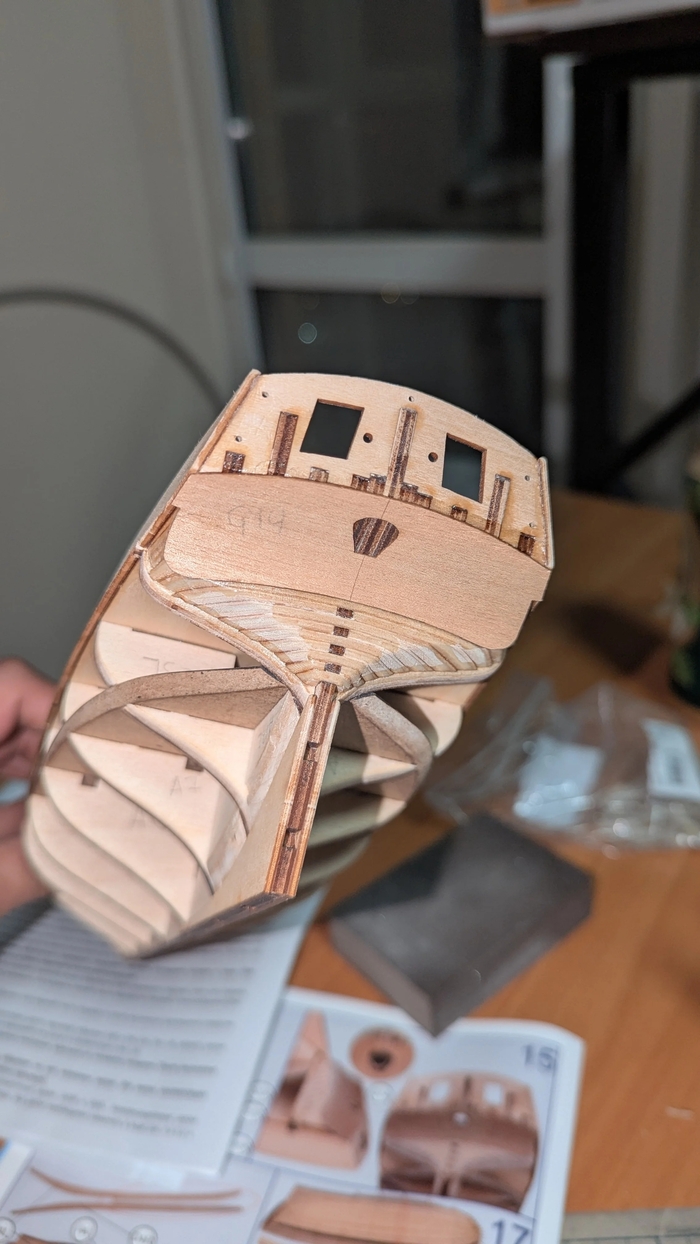

И вот начинается чистовая работа, нужно подогнать черновую обшивку под чистовой кормовой подзор.

Получилось не очень аккуратно, но думаю потом доработаю по месту, когда буду клеить борта на чистовую.

Далее будем клеить чистовую обшивку гекаборта

Тут я тупанул и сделал в обратном порядке. Нужно было приклеить сначала верхнюю часть гекаборта, а потом с нахлестом нижнюю часть. Но раз так сделал, ничего страшного.

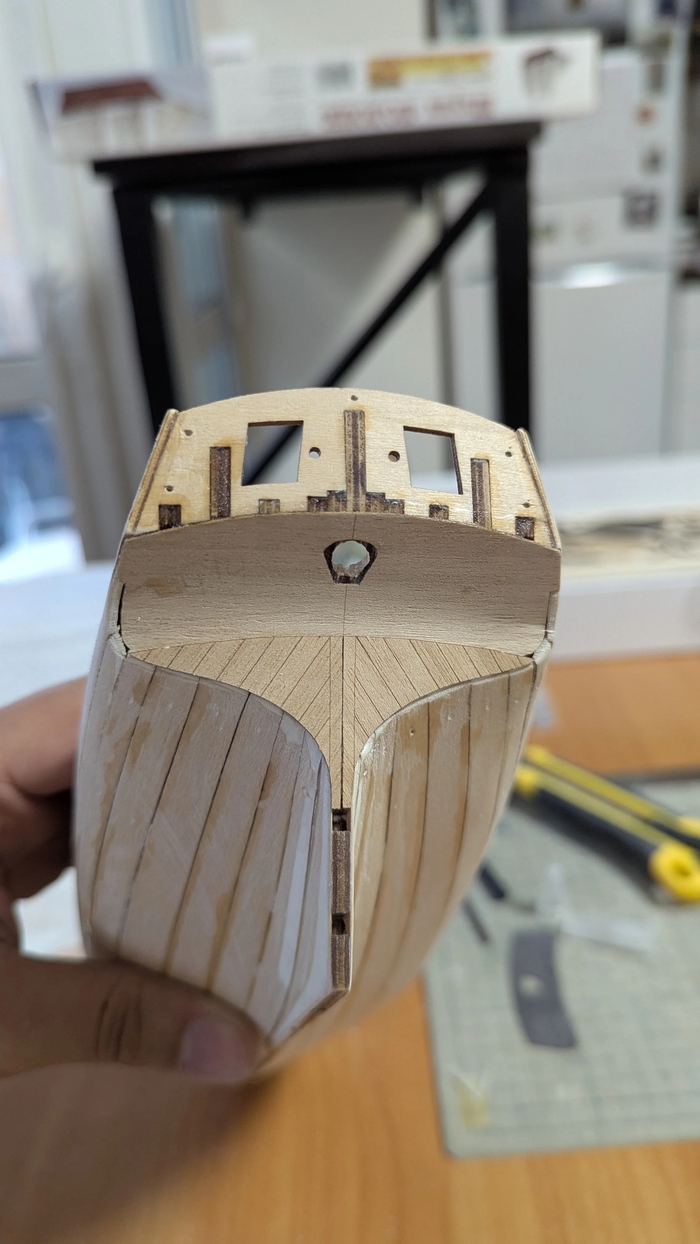

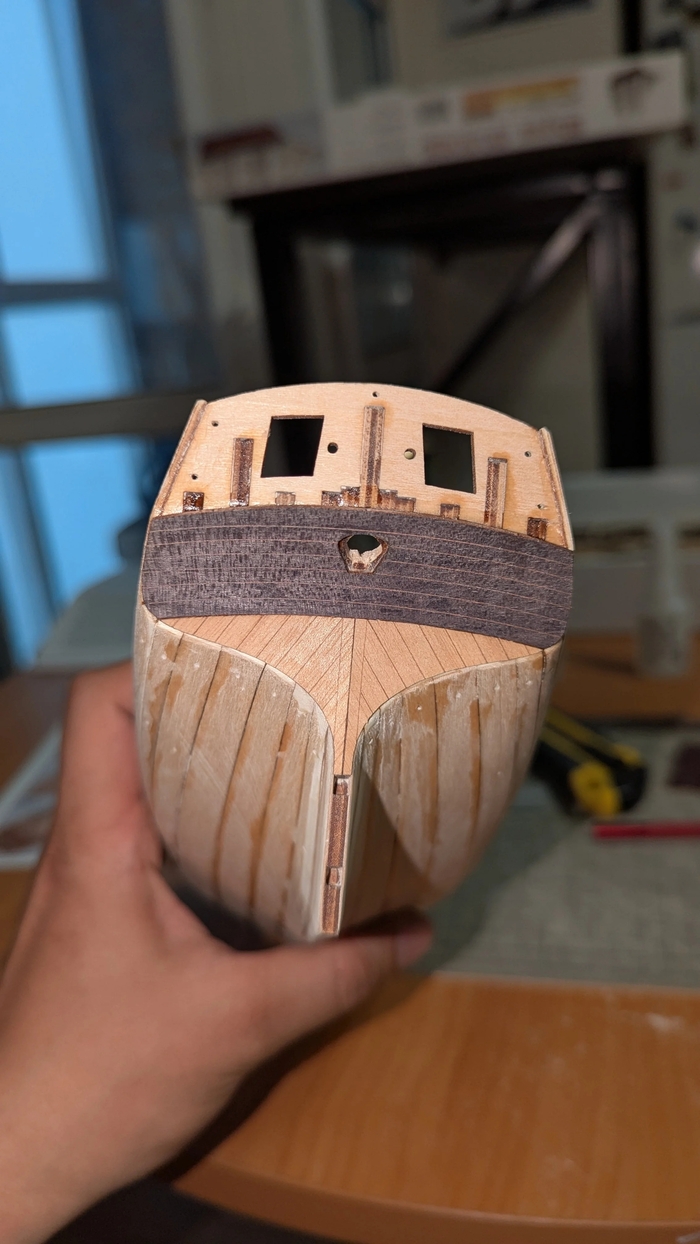

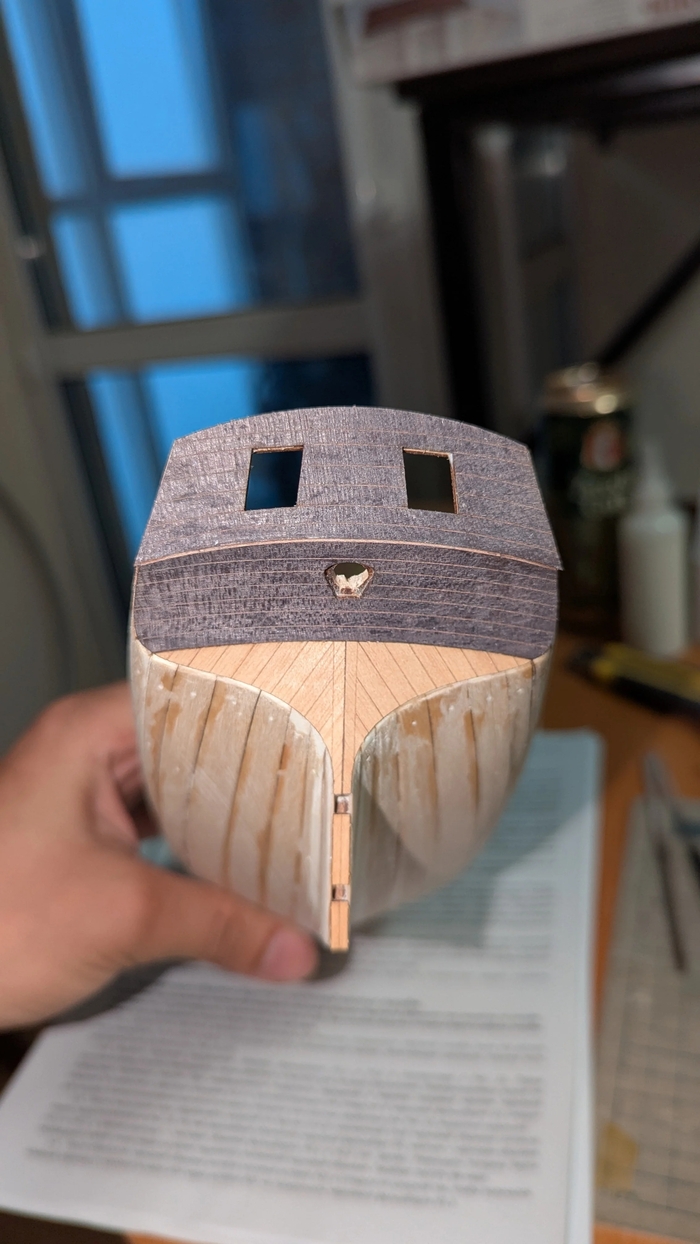

Собственно кормовая часть поклеена на чистовую :)

Следующий этап это удаление топтимберсов, вырезы пушечных портов и оклейка черновой обшивку внутри бортов.

Тут все прозаично - бери, да ломай) единственное тут я тоже касякнул и приклеил борта к топтимберсам, но не страшно.

Пассатижами я их успешно выломал, далее ножом подрезал лишнее и надфилем все подровнял под один уровень. На финишную прошолеся наждачной бумагой нулевой.

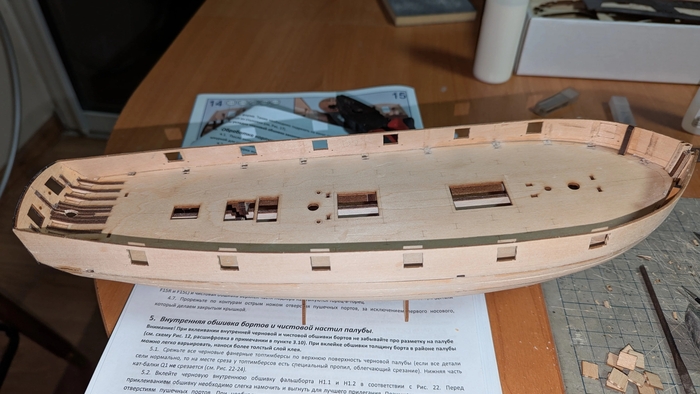

Тут я уже вырезал пушечные порты. И начал готовиться к черновой обшивке. Ее необходимо вымочить в воде, для лучшего изгибания.

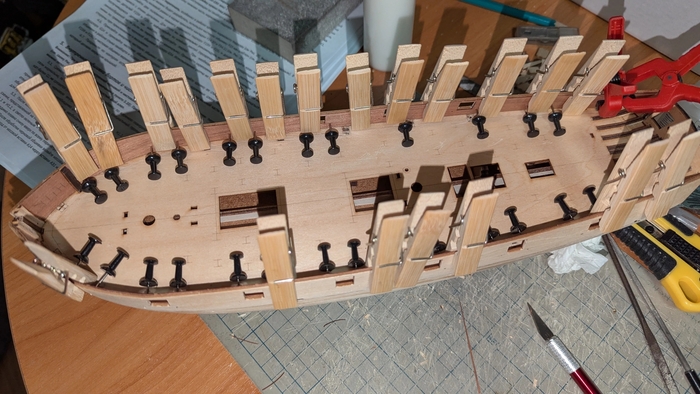

Пришлось повозиться, деталь большая и очень нежная, изготовлена из шпона. Кнопками фиксируется нижняя часть обшивки в за ранее сделанные отверстия. Прещепками фиксируется все остальное.

На этом этапе я научился правильно распределять ПВА клей по деталям, у меня выходило много клея и приходилось постоянно излишки вытирать салфетками. Теперь я аккуратно размазываю тонкий слой клея ватной палочкой и излишков стало гораздо меньше.

Второй борт выполняется по тем же технологиям, что и левый борт) на этом я пока остановился.

Напоминаю вам про группу в телеграмм, подписывайтесь, соберём увлеченно своим делом общество.

https://t.me/mnozhestovo_hobby

Сегодня все очень просто, будем обшивать борта на черновую.

Процесс не сильно сложный, однако трудоемкий. Процесс не замысловат: пронумеровать все детали, замочить их в воде, поставить на место.

Что ж, приступим.

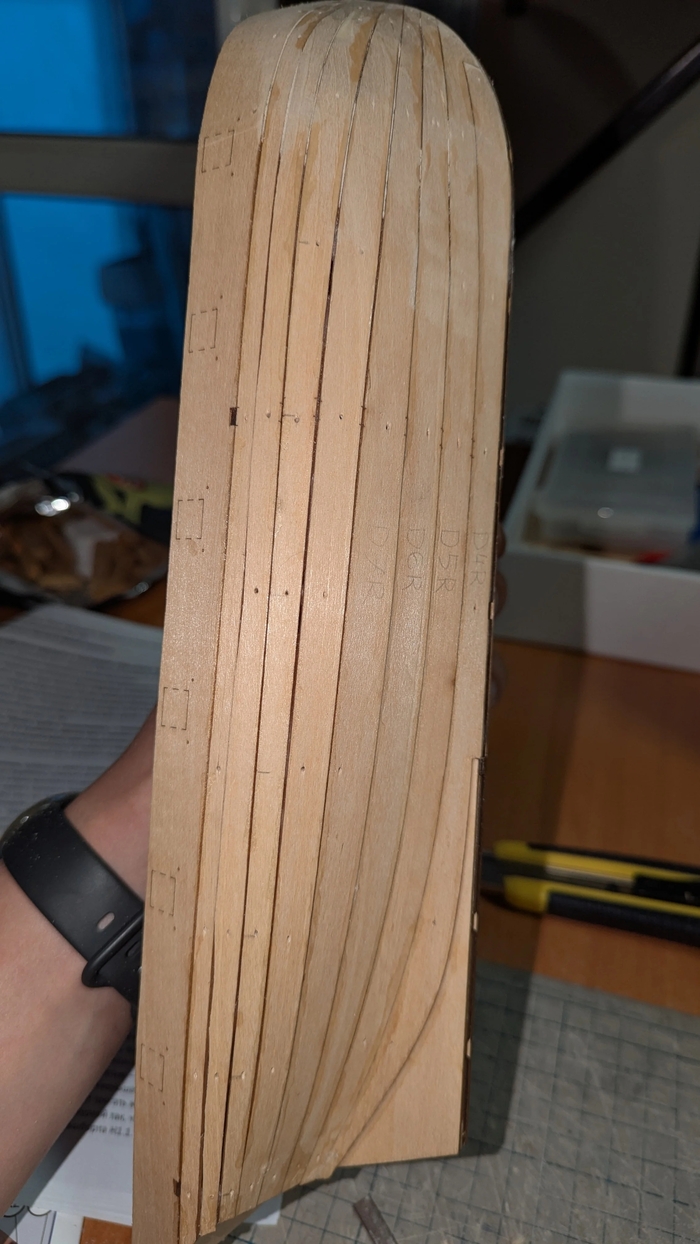

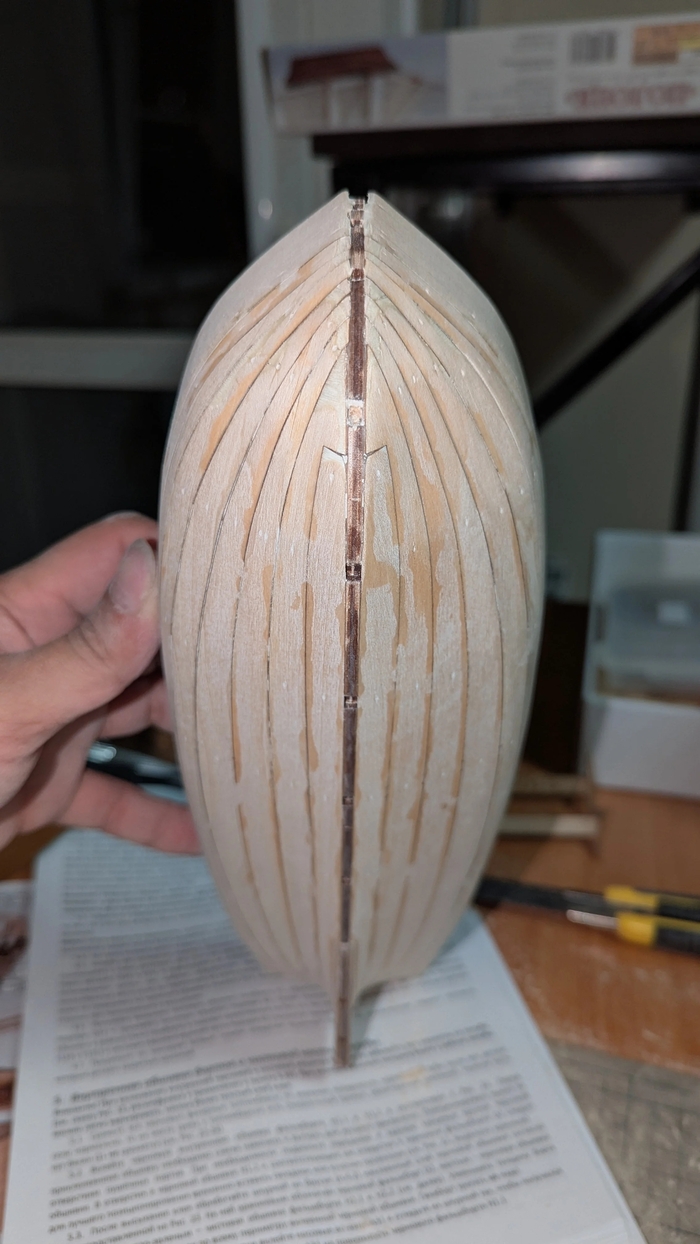

На самом деле я очень боялся этого этапа, мне казалось это будет самая сложная часть работы, но оказалось все очень просто. Все рейки нарезаны таким образом, что они ложатся очень идеально, особо проблем не возникало.

Работа с начала до самого конца заняла у меня около 5 часов 😬

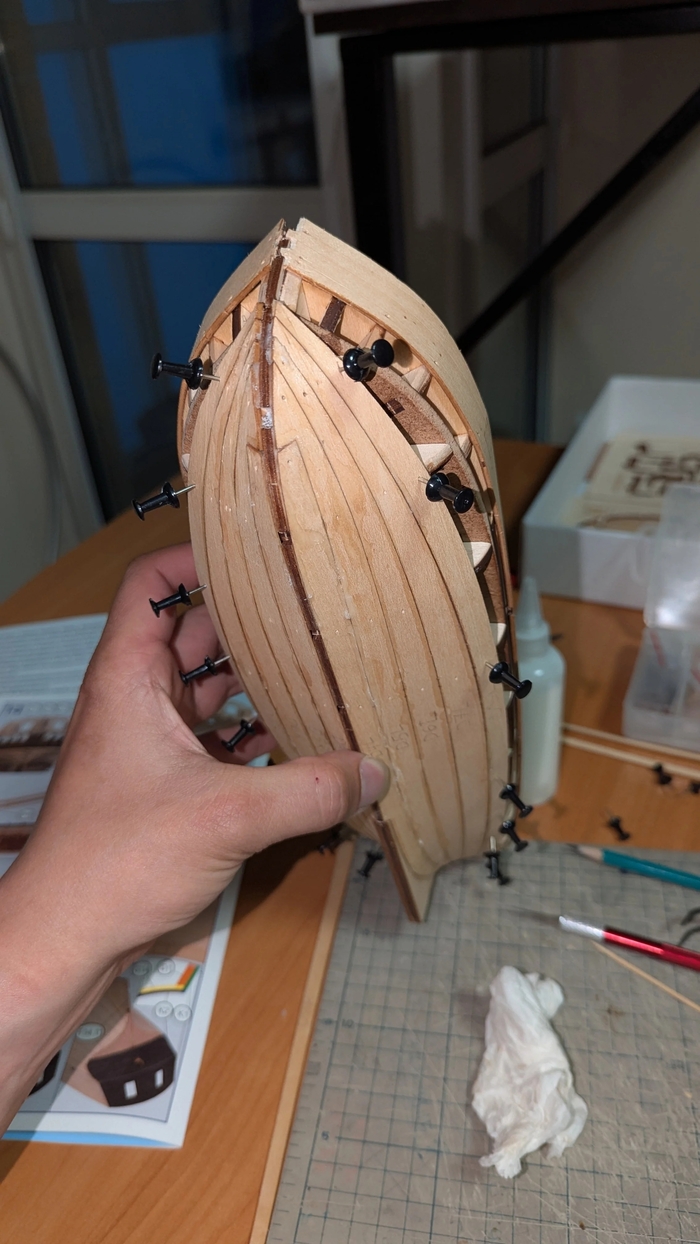

На этом моменте я начал страдать, этот процесс вызывает физическую боль :) Каждая рейка приклеивается и ее необходимо зафиксировать, только вот струбцины не применить, прищепки тоже и по итогу в каждую рейку втыкаются кнопки. Втыкаются они с хорошим усилием, иначе не держит, и после проделанной работы у меня очень болят пальцы от этих кнопок 😅

Очень приятно, когда ты видишь плоды своего труда. Чем больше заливки - тем больше я радуюсь как ребенок. Модель уже принимает конкретные формы и становится больно увесистой. Так ещё и корпус теперь получился очень крепкий, пока втыкал кнопки приходилось, иногда, очень не малое усилие прикладывать и ничего не сломалось, даже не хрустнуло.

После этого этапа нас ожидают уже чистовые работы, там придется выкладываться на все 100%.

Дело идёт к завершению, но будет один нюанс, о нем скажу дальше.

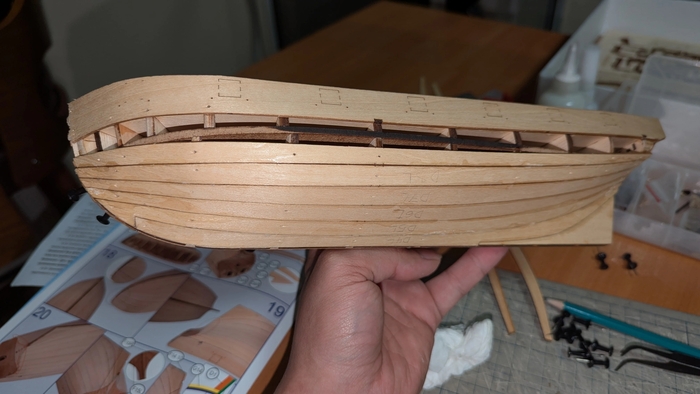

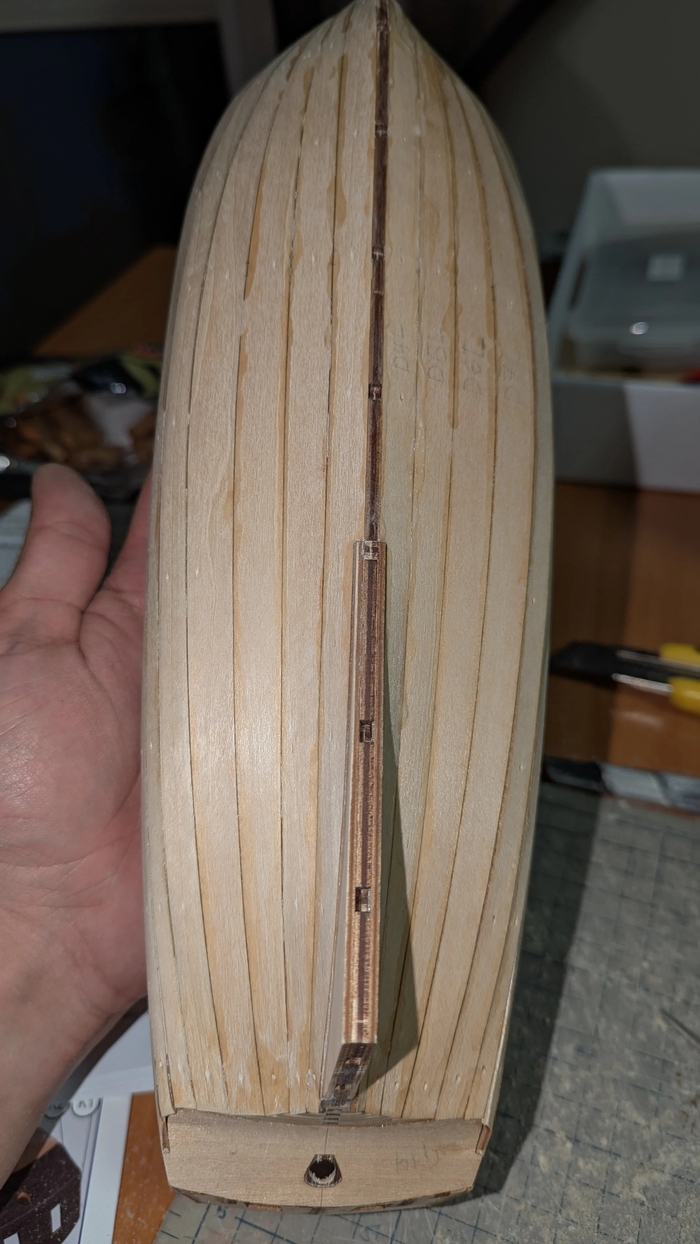

Тут я приклеил все рейки, кроме двух финальных.

Эти рейки D10L и D10R подгоняются по месту, придется их подрезать.

Как видите, подрезать пришлось прилично. Не знаю, из-за моей рукожопости это или так и задумано. Только количество отрезанного меня смутило не много. Идеально не получилось, вышли зазоры в некоторых местах, но я сделаю потом затирка ( ПВА клей и древесная "пыль" после зашкуривания)

Следующая часть будет подобна этой, так как главной задачей будет зашкурить весь корпус, все места стыков и довести все до идеала. На сегодня это все.

Напоминаю про группу в телеграмм.

https://t.me/mnozhestovo_hobby

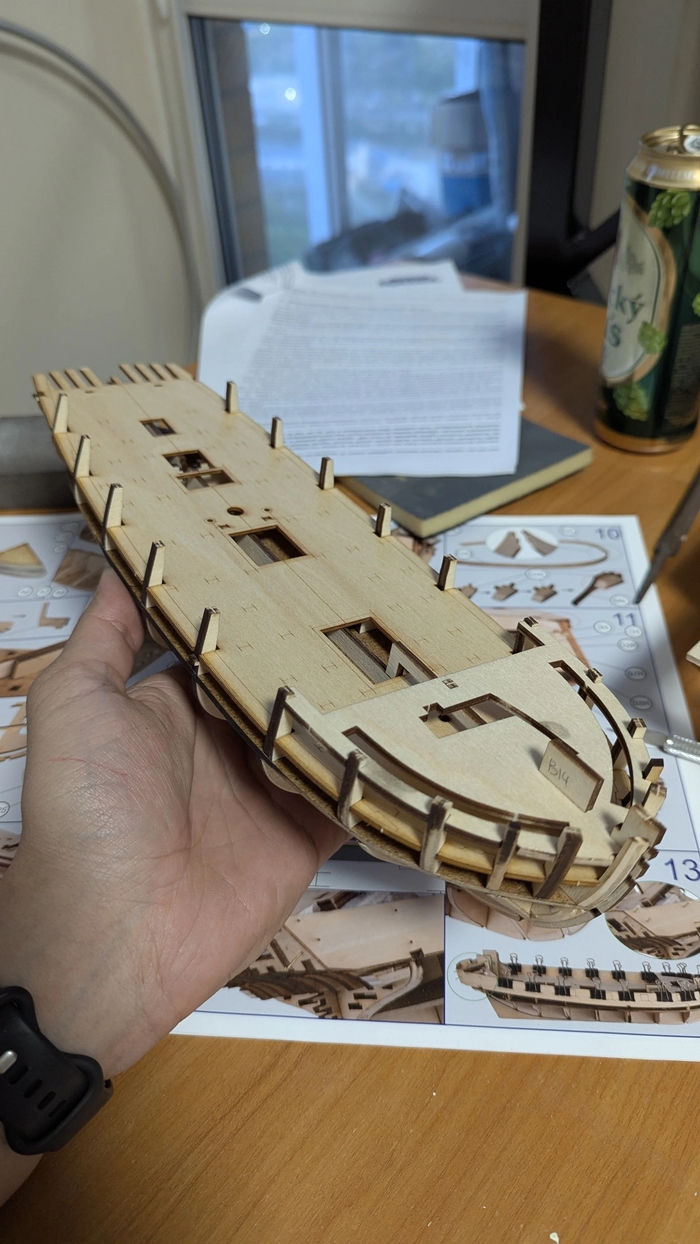

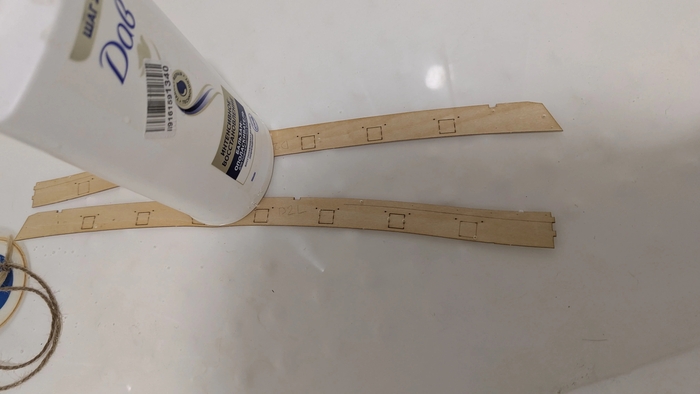

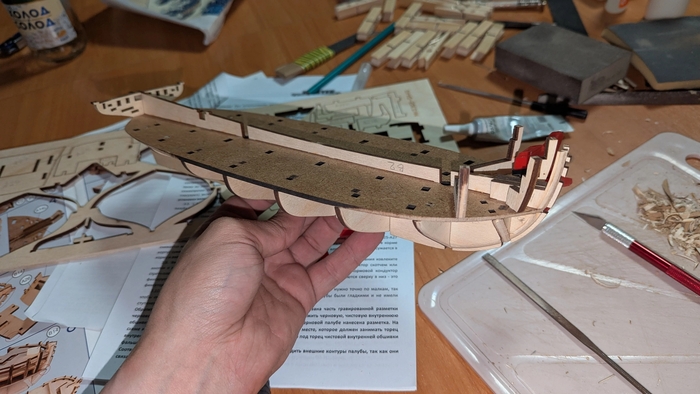

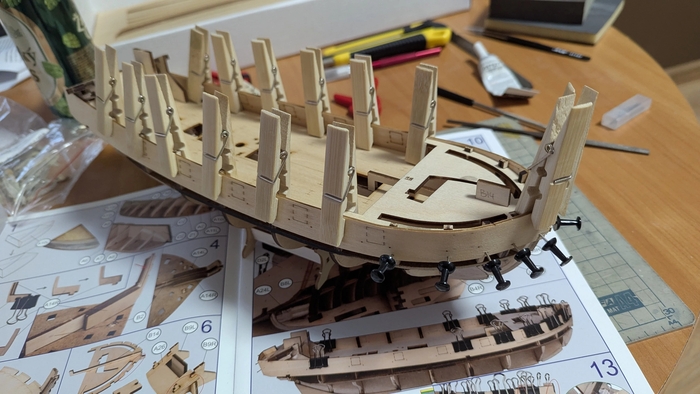

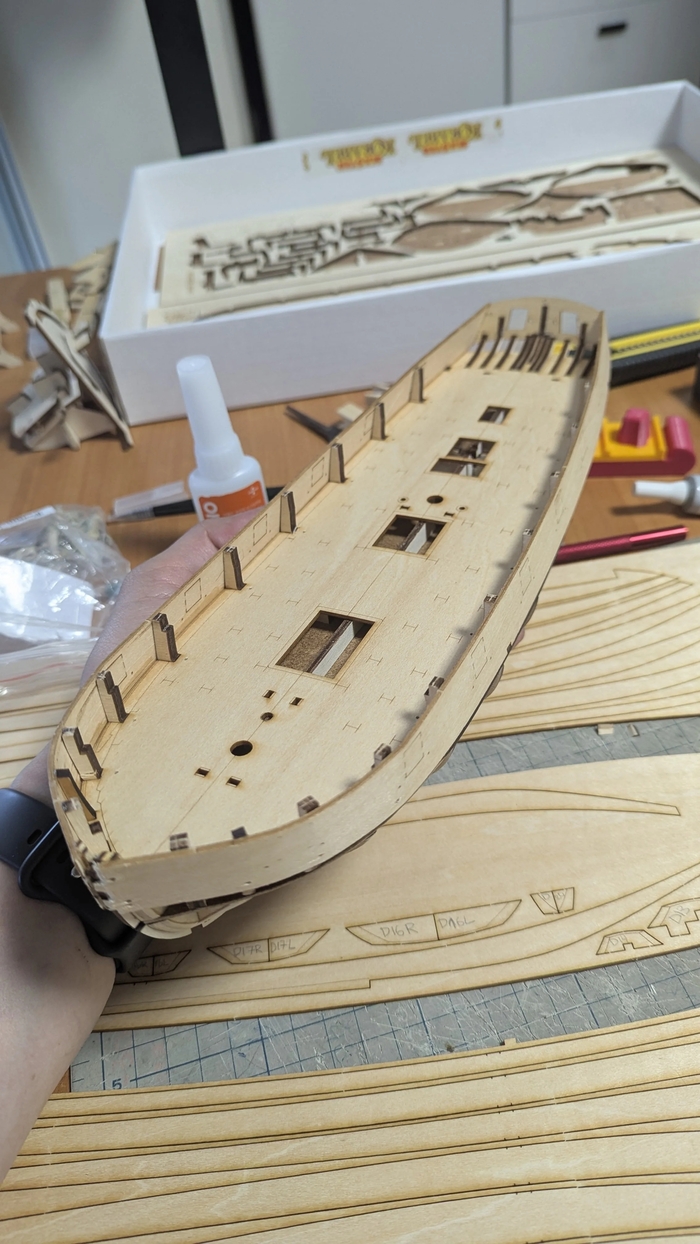

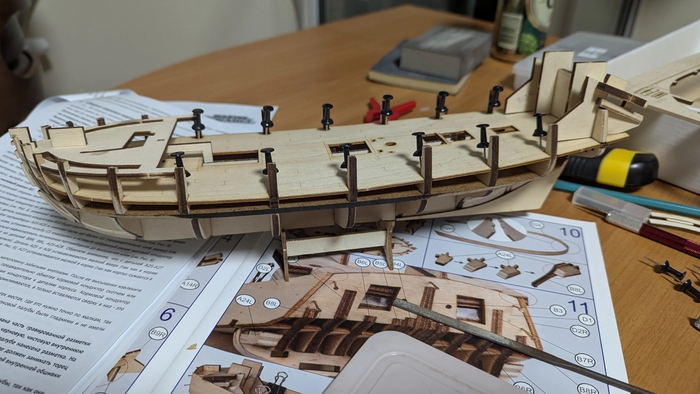

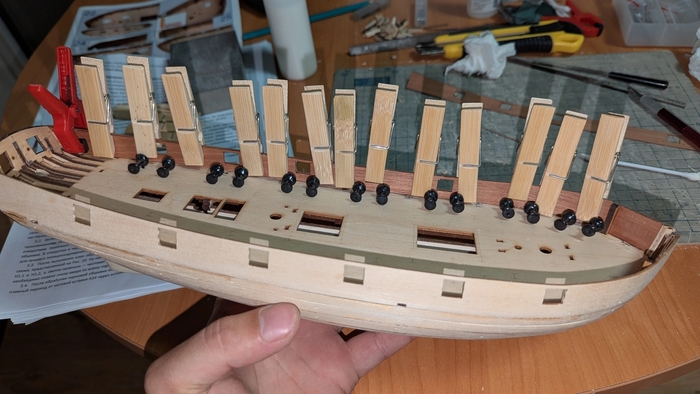

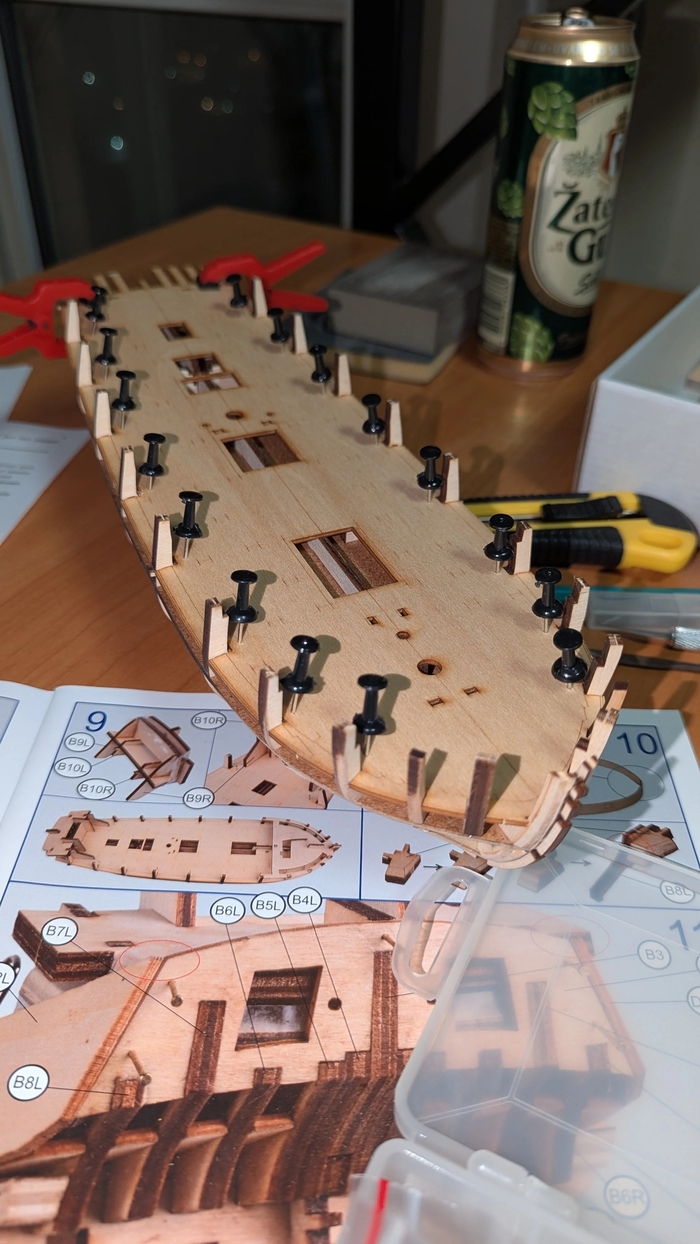

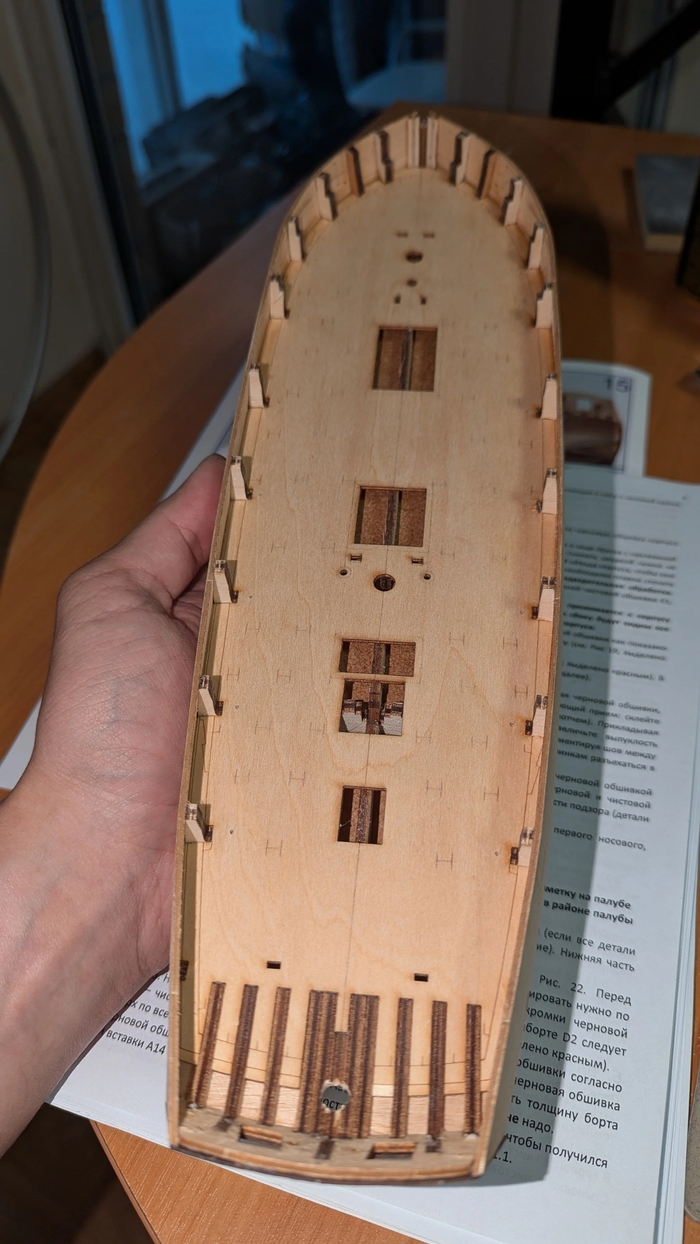

После поклейки фальш палубы, я начал готовиться к установке фальшборта. По инструкции его необходимо замочить в воде комнатной температуры на 3-5 минут, после просушить 2-3 минуты и аккуратно, с использованием струбцин и подручных средств, придать форму бортам.

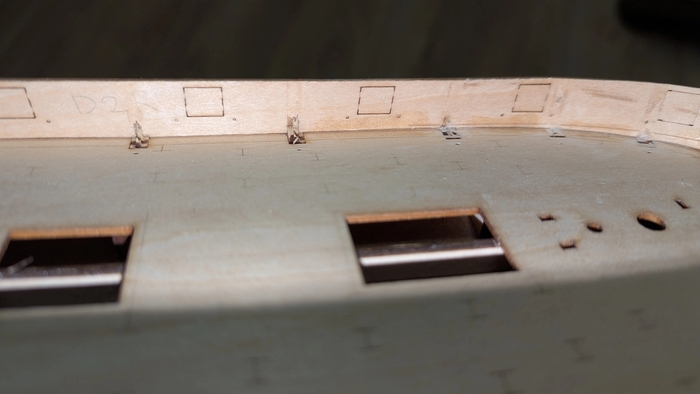

Сам процесс формовки не сложный, но достаточно кропотливый. Необходимо, что бы фальшборт плотно прилегал к топтимберсам, был в ровень с фальшпалубой и принимал все изгибы, которые мы ранее делали с помощью снятия малки.

Весь этот процесс достаточно долгий и кропотливый. Все это дело заняло у меня около часа, но оно того стоит. Выглядит уже презентабельно. На этом этапе мы переходим к кормовой части, тут очень-очень кропотливая работа.

В корме нам нужно поклеить контртимберсы. Они служат несущей частью кормы и особенно гакаборта.

Дело не затейливое, вырезал-приклеил

Следующий шаг для меня дался не просто. По инструкции требовалось замотать кормовой кондуктор в пленку или скотч, но я про это забыл.

Собственно после установки контртимберсов, на них и кормовой кондуктор вклеивается гакаборт, он клеится с изгибом по кормовому кондуктору. НО я сначала забыл сделать прокладку между кондуктором и гакабортом, и приклеил последний к первому. Пришлось все отдирать и переделывать.

(для справки: носовой и кормовой кондукторы нужны для облегчения процесса изгиба и поклейки фальшбортов и гакаборта, в последствии они удаляются и естественно их НЕ НАДО приклеивать)

После переделки, я не без проблем поклеил гакаборт, он очень упорно сопротивлялся и не особо хотел принимать форму.

Однако на этом этапе я понял, что кнопок и струбцины будет мало и в ход пошла тяжёлая артиллерия 😅

Добавил скотча)
В таком виде все сохло сутки.

Спустя сутки я удалил кормовой и носовой кондукторы. И шхуна стала выглядеть очень даже. Сразу поднялась мораль, когда стал виден результат ошибок и стараний.

Переходим к очень долгому этапу, но очень одушевляющему.

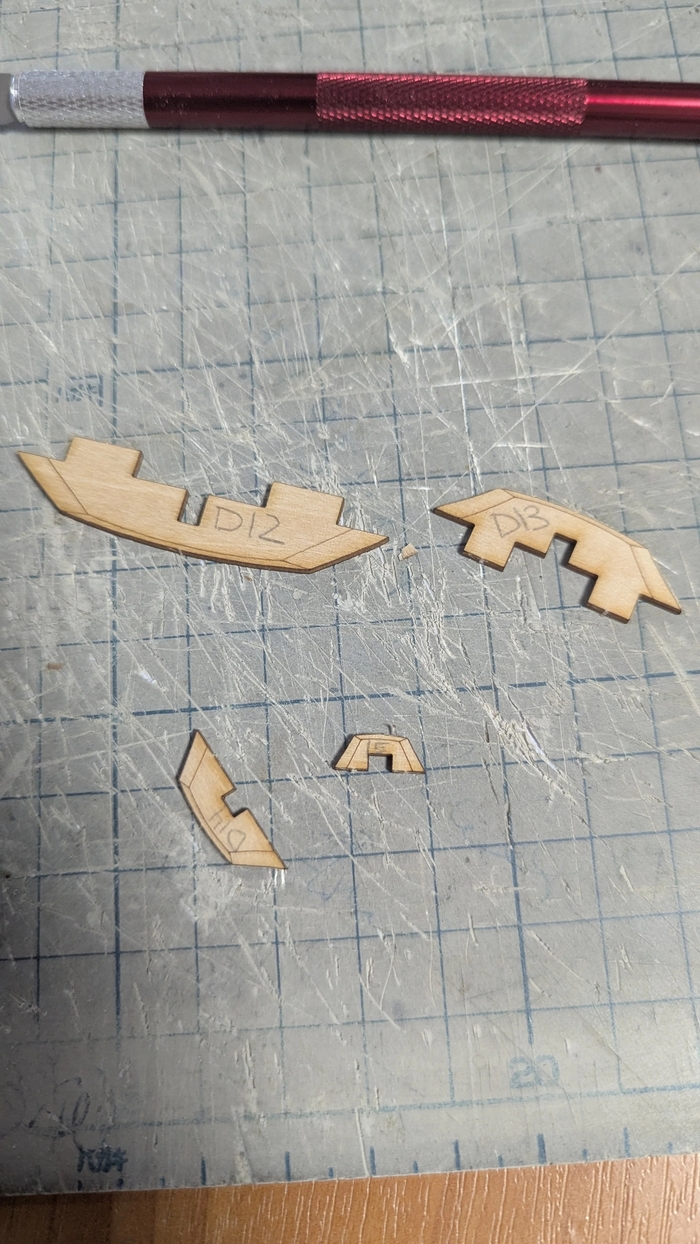

Вставка винтранцев. Пока это просто детальки и их очень много(на фото малая часть) и они идут от мала до велика. Под "мала" подразумевается крайне ювелирная работа...но результат того стоит.

Все эти реечки встали на свои места и сразу поменялся вид.

Кормовой подзор необходимо зашкурить очень тщательно, и доработать по месту скальпелем, ведь нам предстоит приклеить кормовую черновую наружную обшивку. Деталька очень тонкая, сделана из какого-то шпона. После долгих затирок и подгонок я вклеил черновую обшивку.

По моему мнению это выглядит уже достаточно красиво.

В следующей части нам УЖЕ предстоит изогнуть и приклеить черновую обшивку корпуса. За кадром я прикинул первые хлысты и вроде это не сильно сложно.

Напоминаю про группу в телеграмм.

https://t.me/mnozhestovo_hobby

И так, я как автор так себе. Длинные тексты писать не умею. Но есть желание поделиться с вами всеми этапами и сложностями. К сожалению у меня не много времени на сборку, после работы пару часов и не на каждых выходных я буду заниматься ей.

Надеюсь этот пост найдет отклик.

Вчера я уже начал сборку.

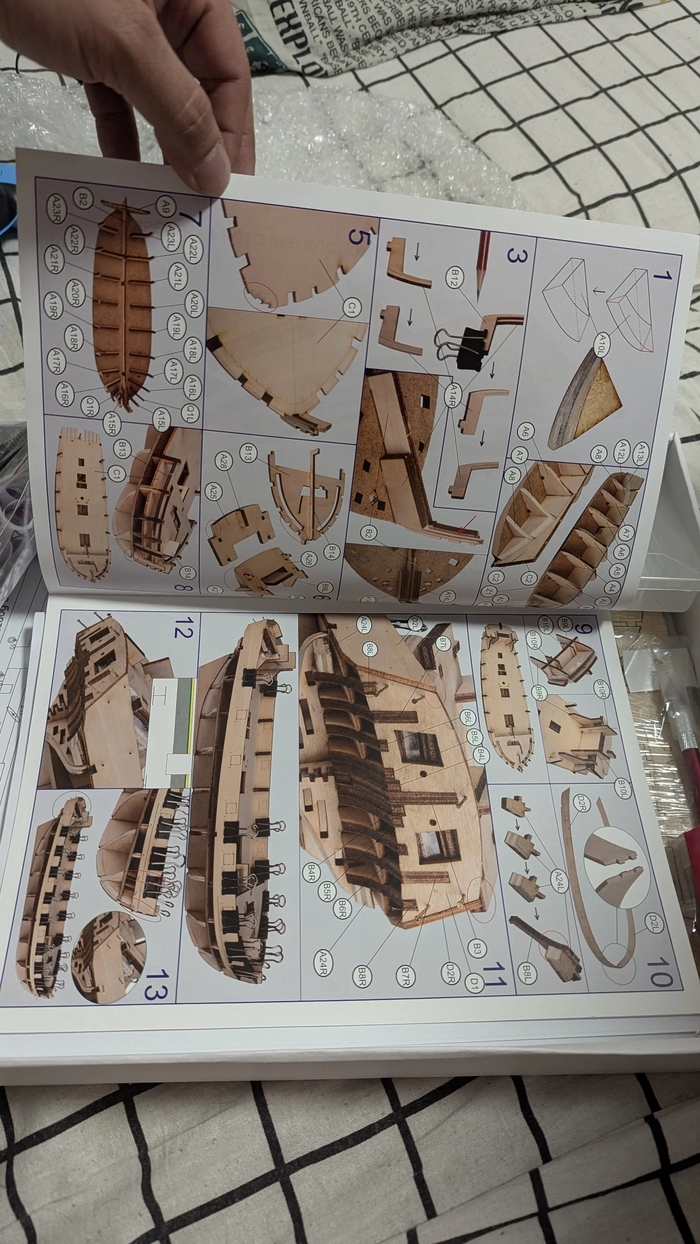

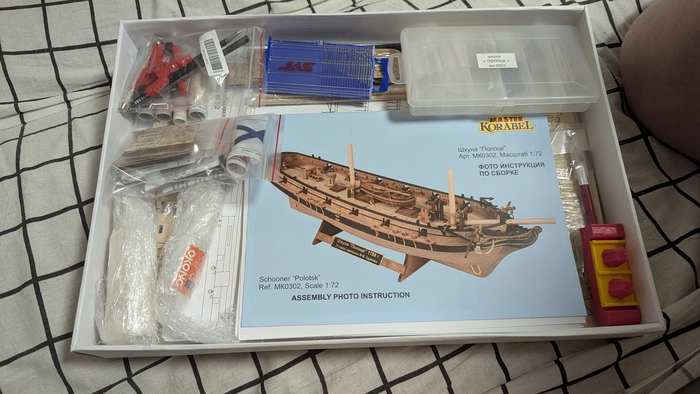

В комплекте очень много мукулатуры: письменная инструкция(основная), фото инструкция ( дополнение к письменной, ссылается на фото инструкцию), 2 схемы сборки в формате А2, и раскрой парусов в формате А2.

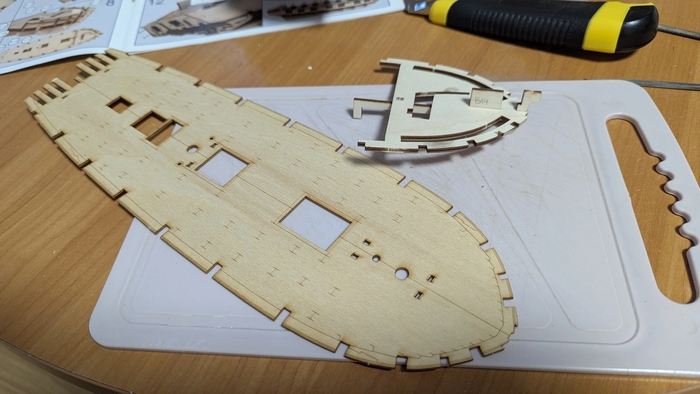

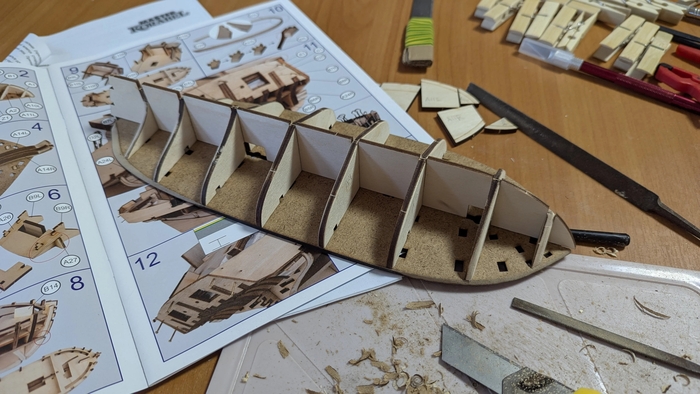

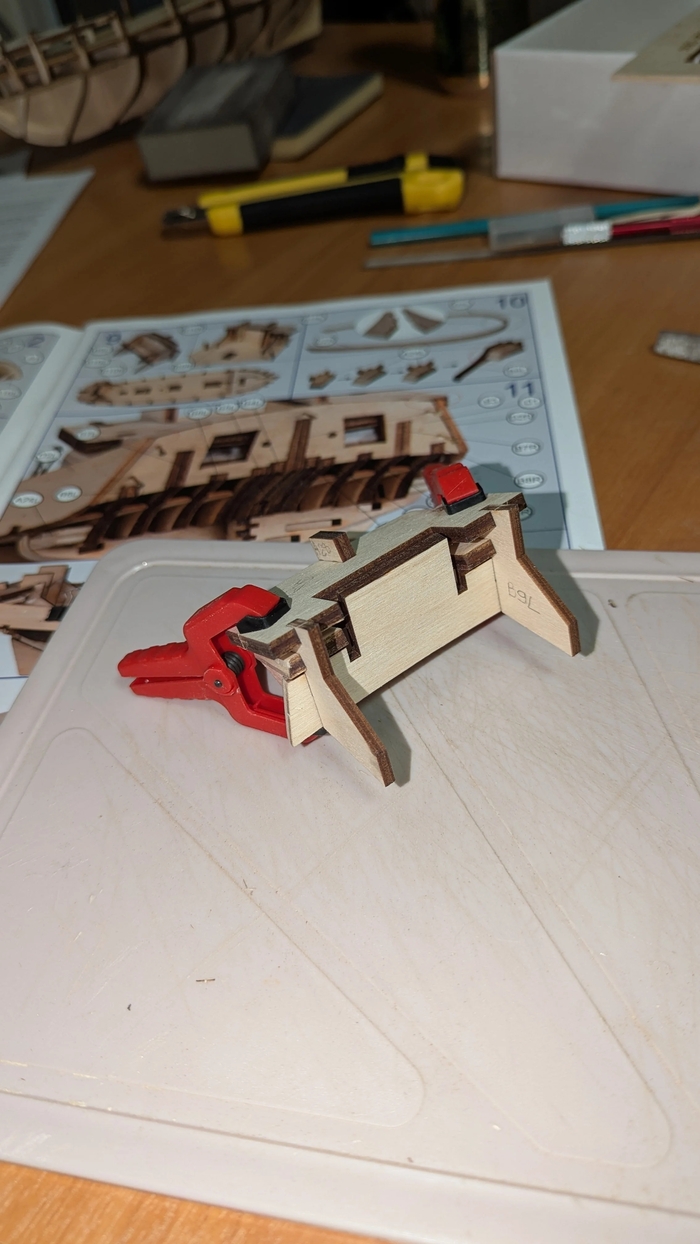

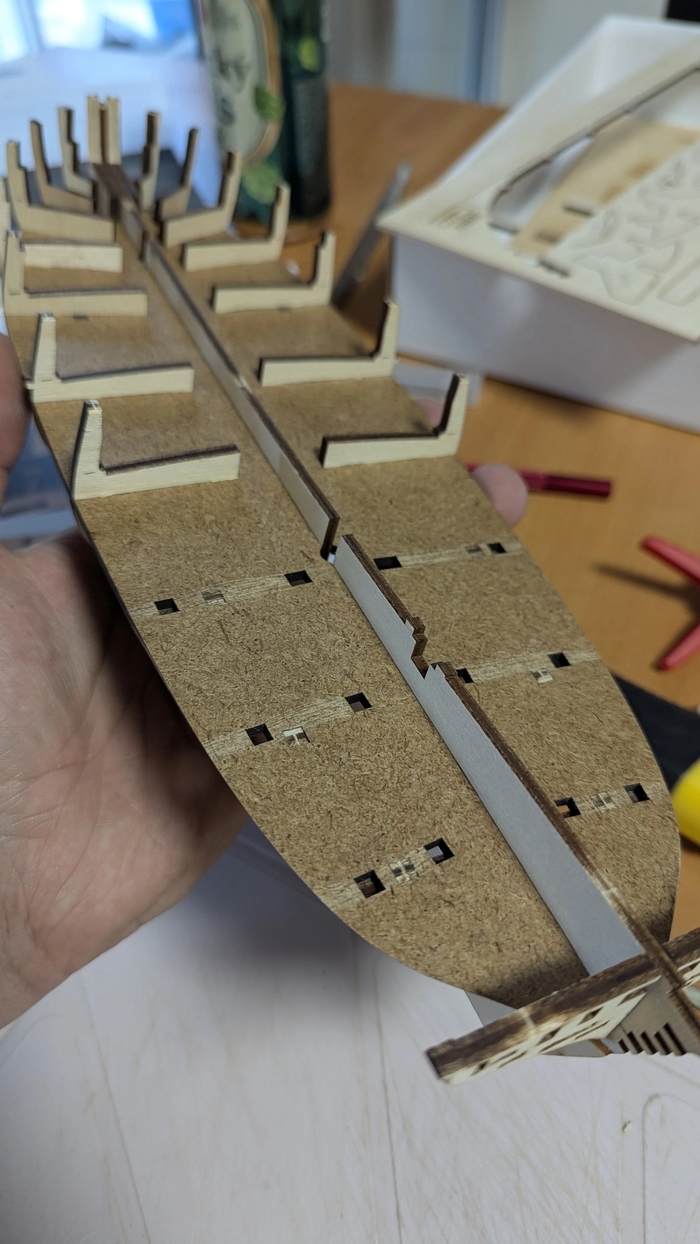

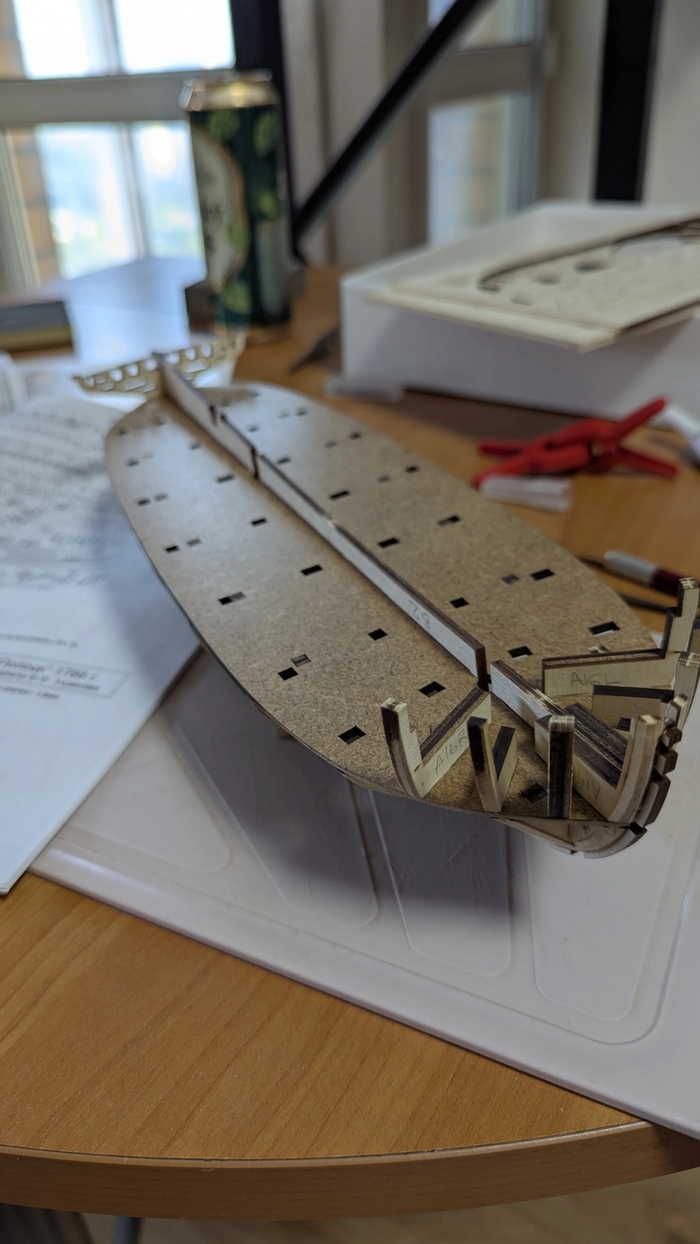

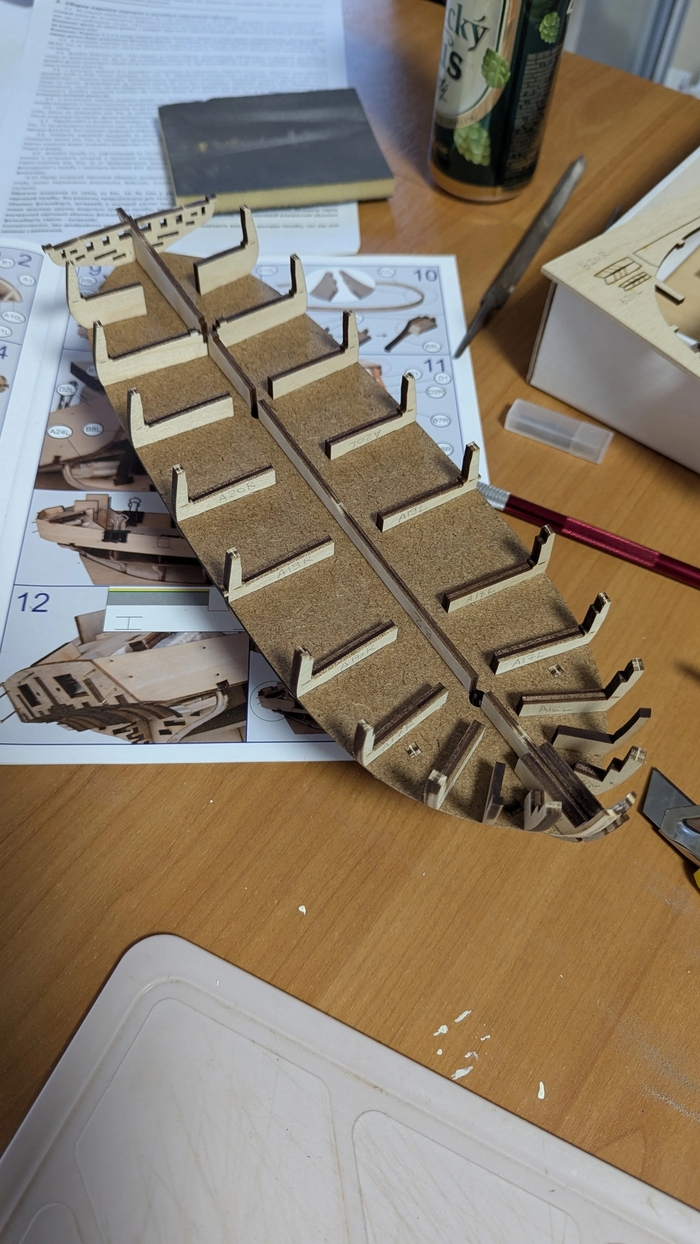

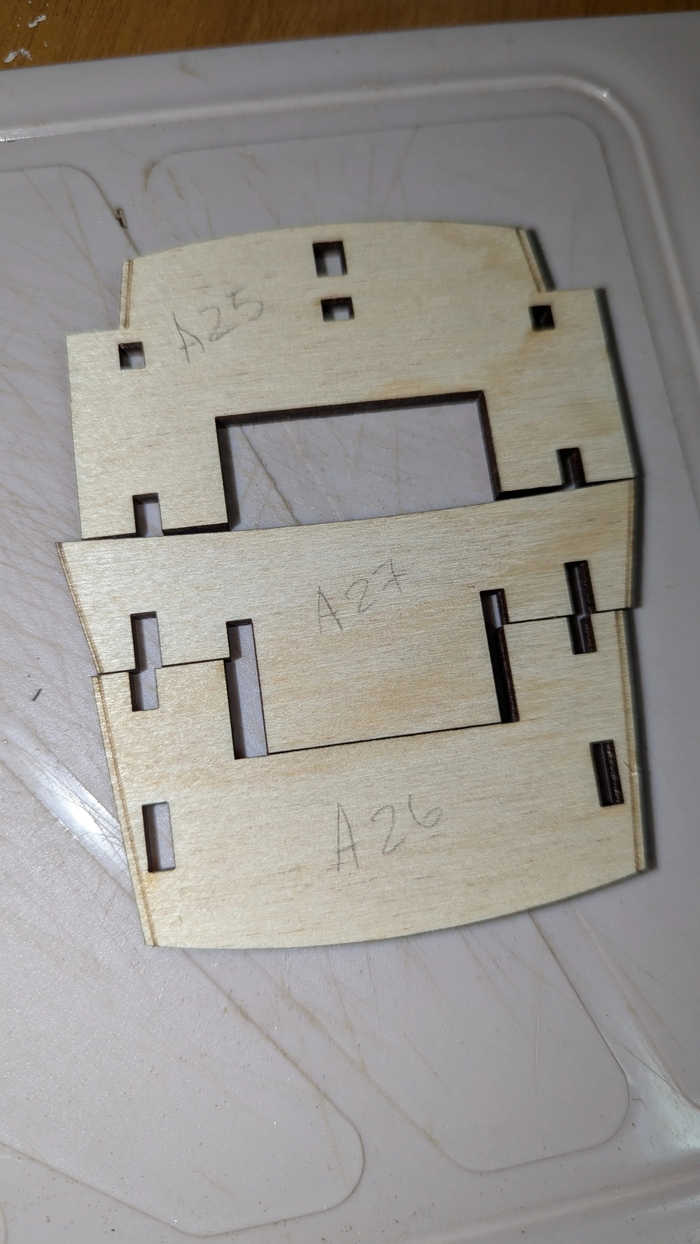

За вечер я успел собрать только шпангоуты. Из интересного, детали необходимо подгонять, на них есть метки где нужно снимать малку (фаску) для более плавного корпуса (в будущем это поможет более плавно приклеить черновую обшивку бортов)
