Каждая книга - чья то прожитая жизнь...
Где они, самолеты…

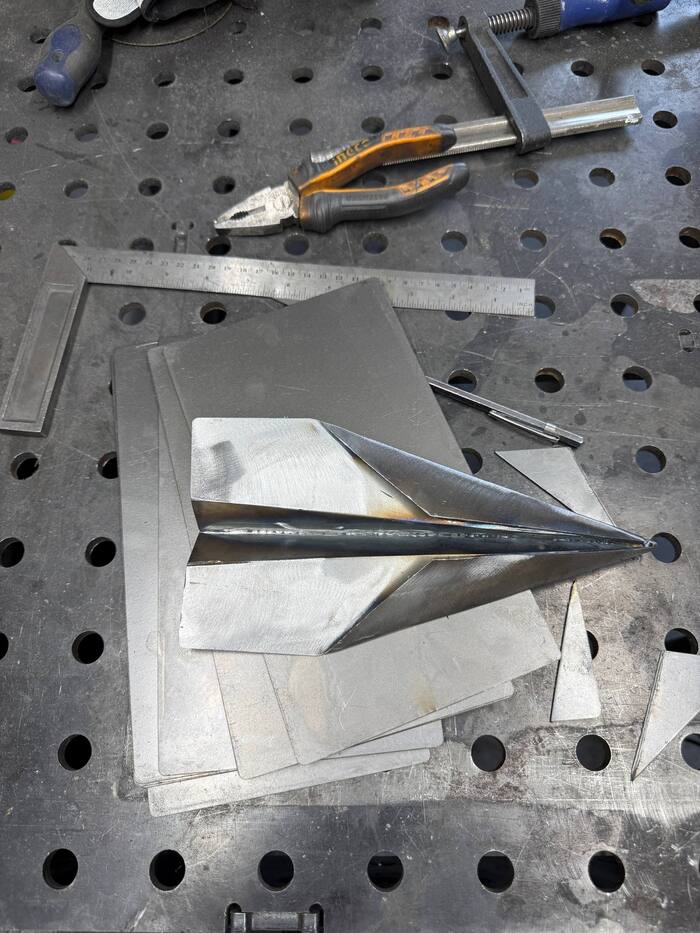

Как сложить из листа самолет - зашито в генетический код любого пацана. А как это сделать из стального листа?
Мне очень хотелось придать простому стальному листу такою форму, при взгляде на которую не возникает вопросов - оно настоящее..

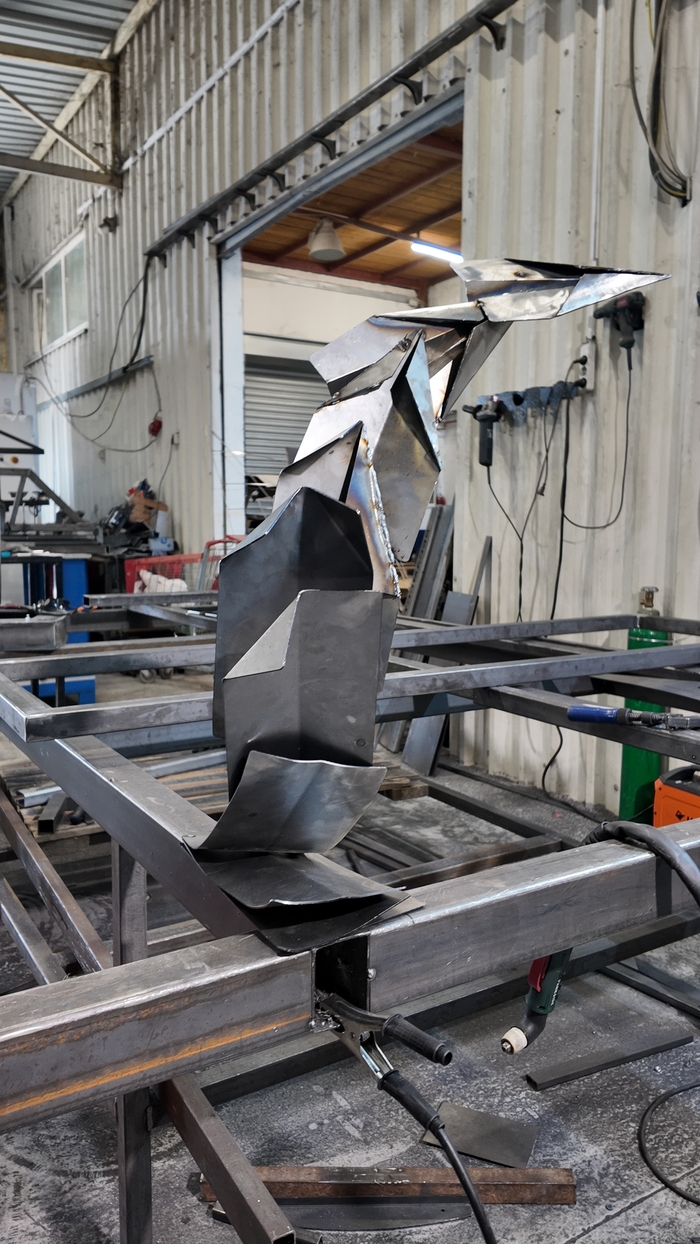

Гнем, выгибаем, крутим, свариваем.

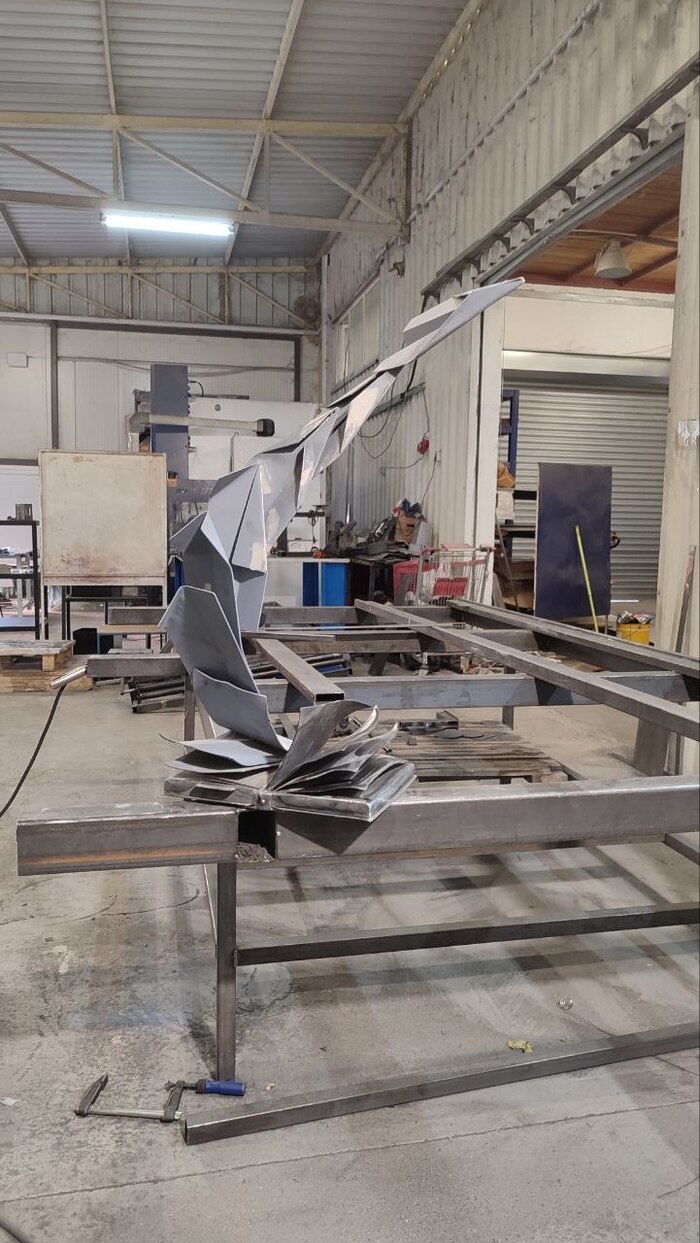

Более менее в том виде, как я представляю

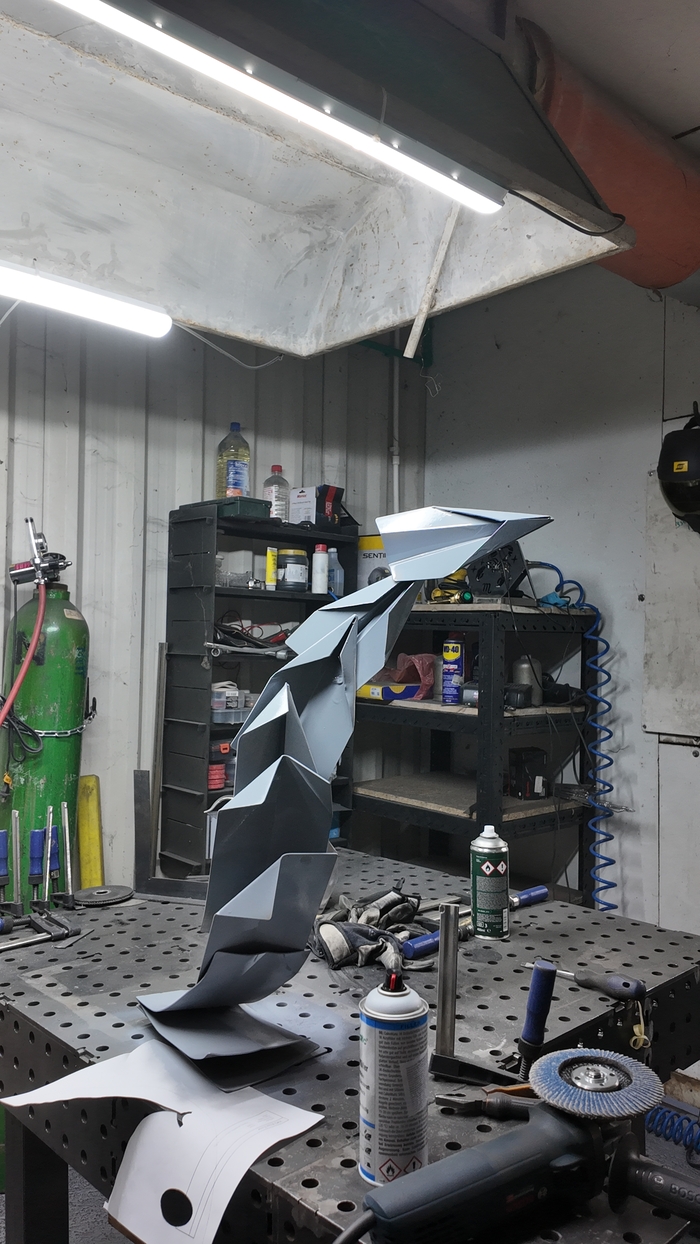

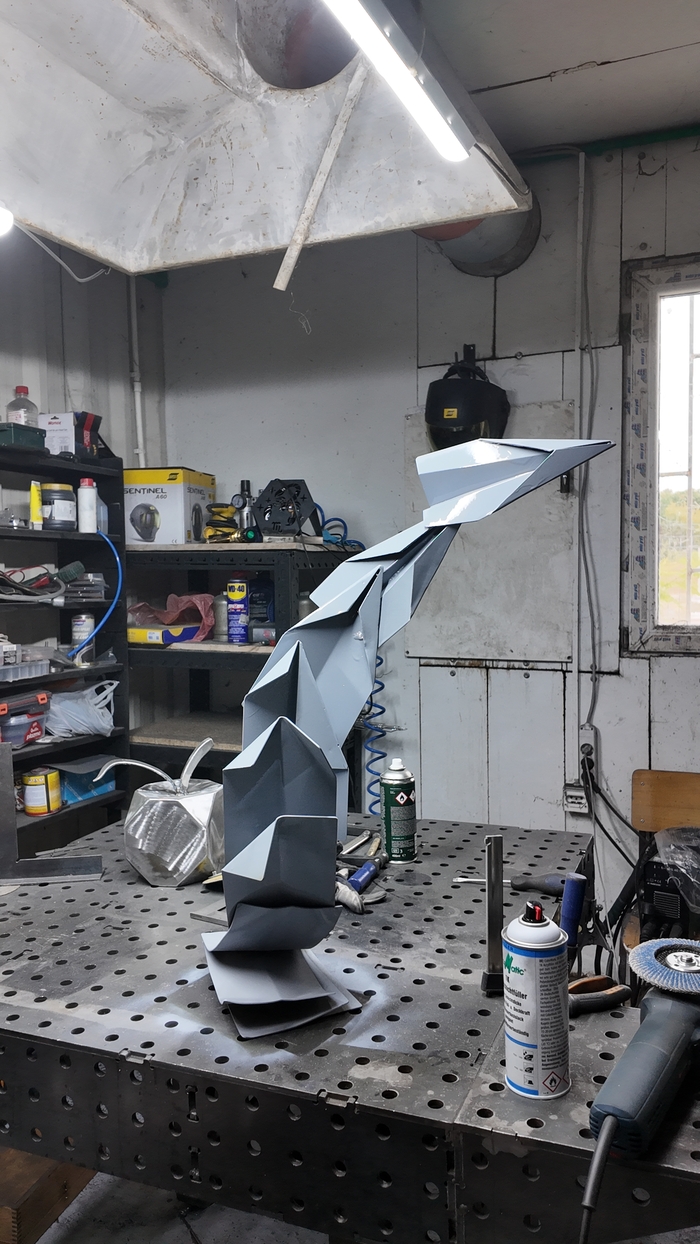

Грунт, наполнитель, где то по шпаклевать…
Теперь нужно, чтобы вся эта история была устойчивой. Нужен постамент. Откуда эти листья вылетают..

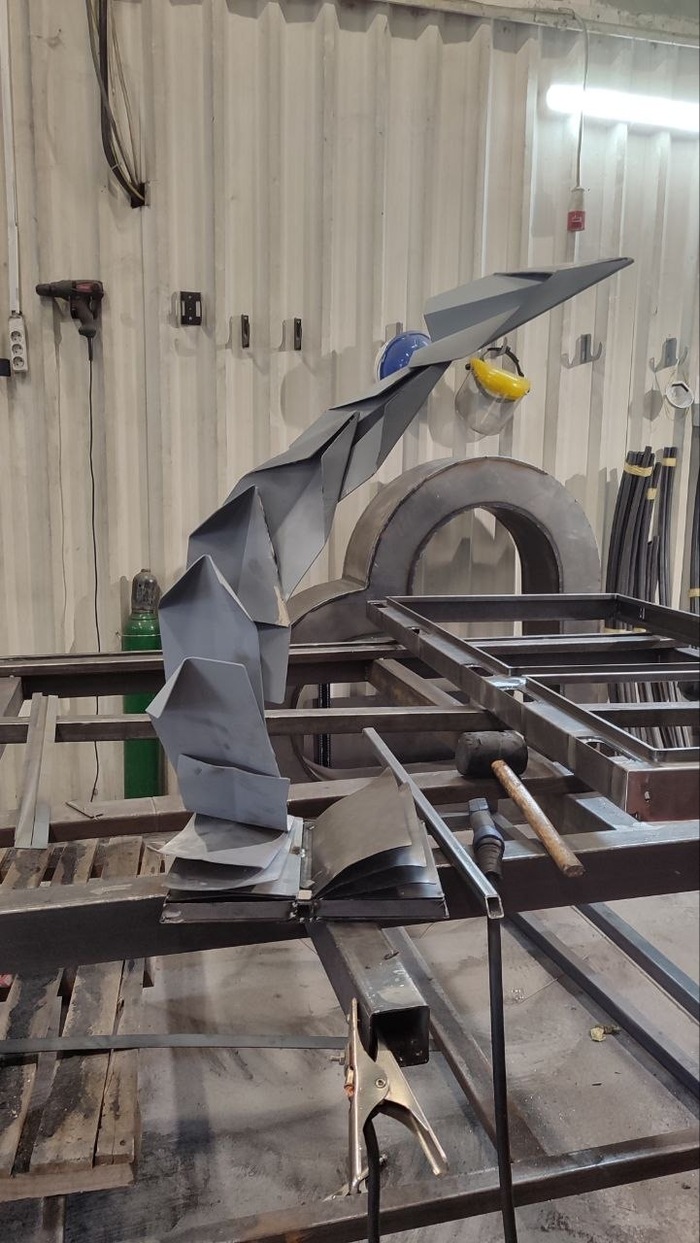

Я подумал, что логично сделать из книги..

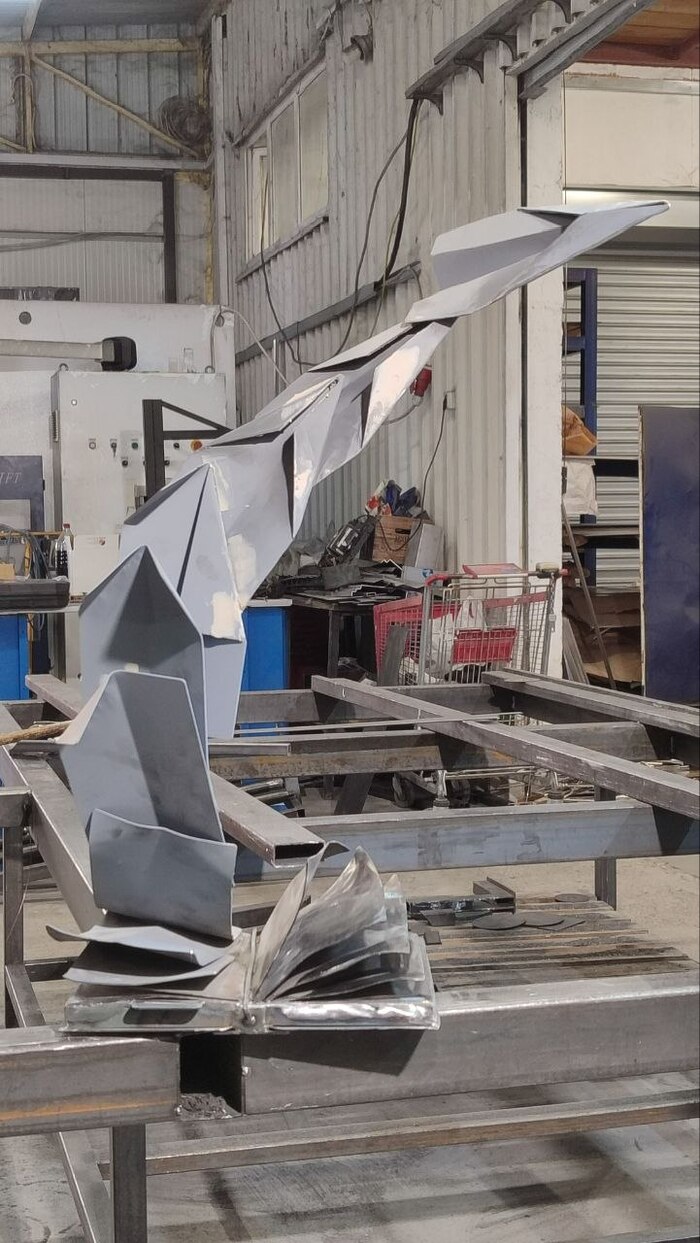

Книжку собрать то не сложно, каждый пока еще знает, как она выглядит)
Закладочку обязательно. Не ту, о которой вы подумали. А между страниц.

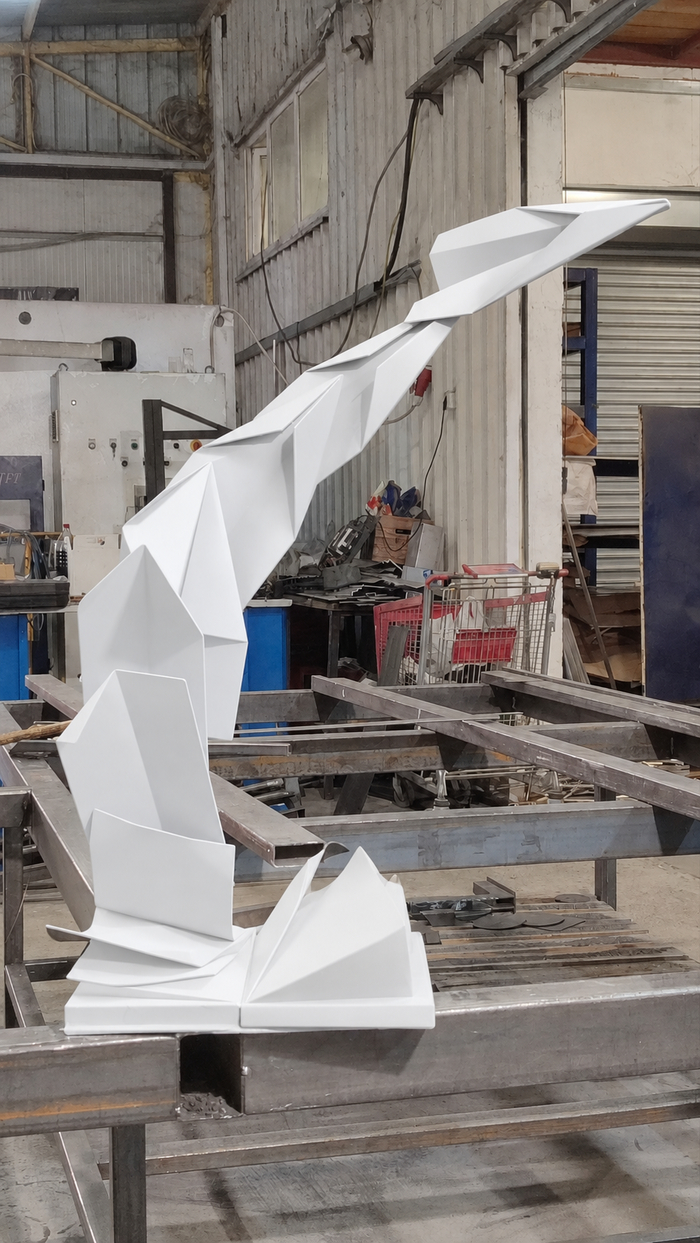

Ну и референс итога, пока нейронка. Красить буду позже. Обложка только будет под кожу. И в цвет и по фактуре…
Показать полностью
8
1
Сварка труб
Показать полностью
Сварщики, за вами тоже уже пришли
Показать полностью
Шов
Поговаривают, что сварщики дуреют с этого шва😅
Показать полностью
2
Бюджетный сварочный стол для гаражной мастерской
Делюсь опытом как сделать ровный стол для сборки идеально ровных конструкций из любого квадратно-прямоугольного профиля максимально бюджетно и максимально эффективно. При этом не нужен стальной лист толщиной 8-10-12 мм и тем более не нужен перфорированный стол, типа такого. Такой я использую немного для других задач
В основном для работы с нержавейкой и алюминием:
Но даже с учетом, что dxf на любой размер у меня свои и под рукой лазерный чпу - тем не менее то, что я покажу ниже - на порядки дешевле и эффективнее. Просто потому что к перфорированному столу нужны еще миллионы оснастки. Которая стоит дороже самого стола.
В общем постараюсь объяснить и показать. Вероятно, большая часть сварщиков знает о таком конструктиве, но я на просторах пикабу не встречал:
Вид в аксонометрии:
Подстолье - из профильно трубы 60х60
Рамка размером 2х3 метра, плюс можно удлинить и расширить под задачу. Профиль для рамки - 80х80
Скользящая влево-вправо направляющая. И две струбцины, чтобы зафиксировать нужную ширину собираемого изделия
Вид сверху на стол. Справа - направляющая приварена к несущей рамке. Она неподвижна. Ходит только левая.
Сами направляющие собраны из двух профилей - 60х30- постель. И боковой ограничитель из 40х20.
Как видите, можно собирать любую рамку, имея минимум оснастки. Разбег по диагоналям - в среднем не больше 1 мм.
Размер рамок и в принципе конструкций ограничен только задачей. Экономия времени - колоссальная. Качество сборки при минимальных затратах времени и основных средств
В итоге в сухом остатке себестоимость такого стола включая струбцины, где последние - почти половина бюджета на старте - не более 30к рублей
Пользуйтесь, будут вопросы - покажу тайм лапсы сборок разных изделий от заборов и лестниц до мебели, если конечно интересно.
