5

Возможно глупый вопрос к технарям

Уважаемые люди, причастные к электронике и технике, есть извращённая задача, на решение которой я был бы не против получить советы бывалых в этой области. Итак, имеем: андроид приставку с выходом s/pdif, имеем декодер в 5.1 отдельным устройством, имеем 4-х канальный усилитель, и 4 колонки:а именно фронт: 25АС027 и тыл ноунейм напольные колонки от домашнего кинотеатра. Что нужно: получить звук из формата 5.1 формата 4.0, чтоб центральный канал и канал сабвуфера добавлялся в фронтальные колонки, а тыл остался без изменений. Именно такая извращённая конфигурация связана с тем, что нет места для размещения полноценной 5.1 акустики, плюс за ох каким качеством звука не гонюсь, главное чтоб было понятно по фильму где именно звук: спереди, сзади, слева или справа... Итак, если кто-то знает, то подскажите пожалуйста как мне это воплотить в железе? Есть неплохие навыки в понимании электрических схем, есть хорошие навыки пайки, есть базовые инструменты и приборы радиолюбителя. А ещё: хотелось бы компрессор динамического диапазона на все каналы, ибо часто приходится смотреть фильмы поздно ночью, и чтоб от перепадов громкости не тревожить ни соседей ни спящих в соседней комнате детей. Многие вещи искал в интернете, в Гугле меня не забанили😁 кое что для себя уже выяснил, просто хочется посмотреть на мысли людей, вдруг чья-то мысль натолкнёт на новую идею. Собрать всё это дело хочу сам своими руками, во первых из-за отсутствия бюджета на это дело, а во вторых потому что самому интересно. Всем заранее спасибо.

Показать полностью
23

Продолжение поста «Когда на обслуживание ИБП нет денег»1

По многочисленным просьбам решил разобрать его и глянуть что там внутри.

Итак, что видим? Реле для вкл/выкл нагрузки ZHZCLL на заявленные 16А, мелкодроссель импульсного преобразователя, преобразователь на YX3601, трансформатор тока, гасящий резистор на 250 КОм, LDO и рассыпуха. Плохо, что вместо гасящего напряжения элемента поставили резистор, а не конденсатор, ну да ладно, так дешевле видимо. Всякие напряжения и измеряемые величины далее подаются на микроконтроллер с дисплеями, где они приобретают понятный человеку вид. Маркировка контроллера стерта, но и ладно. Защитных цепей никаких нет, импульсные помехи девайс не фильтрует, но оно не слишком и надо, расходимся.

Показать полностью 3
14

Как я производство электроники в РФ открывал

Всем привет, уважаемые и хорошего настроения!

Хочу рассказать о том, что вообще сподвигло меня открыть производство с нуля и как это происходило.

Как-то утром я проснулся с идеей что была как гвоздь в голове, что мешал спокойно жить, спать, да и вообще, наслаждаться жизнью, если ею можно наслаждаться конечно. Мысль была до банального простая, а точнее – в РФ не много производства в целом стало, почему бы и не открыть свое, ведь для этого есть все что нужно. На тот момент из всего что нужно, были только люди, которые поддержали мою идею. Но, недостаточно просто быть командой для того, чтобы производить изделия или какие-то штуки. Деньги. Этот вопрос оказался довольно острый, но я понимал, что они не валяются на земле или не растут на дереве, в общем, начал решать эту проблему. Я оформил бизнес-модель на бумагу сам очень долго читал и пытался понять, это вообще реально? С этой моделью я пошел по своим друзьям и знакомым рассказывая какая же это классная идея. Знаете, что мне сказали первые четыре кореша? Правильно! «Ты че ебанулся? Без рынка сбыта, без связей в правительстве – это все хуйня!» Возразить им мне было не чего, в глубине души, я понимал, что ответил бы точно так же.

Так я еще ходил по инвесторам, людям, которые просто хотят вложить деньги в какой-то прибыльный бизнес, но результат был всегда один – «Ты ебанулся?» и все в таком духе. Но, на тот момент – да, я ебанулся, так как эта идея была в моей голове 24\7, 1440 минут в сутки я только и думал, где взять деньги, людей, помещение, оборудование… ну и не пойти на дно.

Пока я ходил по инвесторам и друзьям, параллельно начал регистрировать ОООшку, к счастью, тут все прошло быстро и без проблем. Регистрация дольно простая, но после этого идут такие вещи, о которых я даже понятия не имел это учет в военкомате для ОООшки и сотрудников, учет в Роскомнадзоре, так как теперь же надо обрабатывать чужие номера телефонов и имена. Тут меня в первый раз выручают личные знакомства, девочка с которой я работал на стройке лет 18 назад, сейчас работает в компании, где занимается делопроизводством, она предложила помочь и все документы оформить. Но, вернемся к поискам денег…

И так я проходил по инвесторам три месяца, к сожалению, денег я там не нашел. В итоге подумав еще мне пришла в голову гениальная идея, ну как я думал на тот момент – КРЕДИТ бля! В самое то время, когда процентная ставка была самая высокая – под 36% годовых. Ну и добавил все свои сбережения, что там кот мне наплакал за последние годы. Оформил кредит, бабки получил, думать, как их отдавать времени и желания у меня не было, надо было строить дальше. И так, есть 1/5 от нужной суммы. Это не хватает. Я пошел искать дальше. Как-то раз, я разговаривал со своим начальником, обронил в разговоре что занимаюсь этим, он долго смотрел на меня кривя лицо, потом спросил – «Ты серьезно? А инвесторы тебе нужны?» Я тогда, конечно, охренел, но решил, что надо ему все убедительно рассказать. Через две недели у нас было 2\5 суммы. Лед тронулся, процесс пошел, а это значить что останавливаться уже нельзя, надо разгоняться и продолжать.

Но, 2\5 опять не хватает. Продолжим поиски. И тут снова выручает меня случай и люди и опять со стройки… Я как от заказывал окна у своих друзей, общался с директором (Ваня привет!) на предмет документа оборота в ОООшке, в процессе поведал ему о своей идее, если честно, то ждал что он тоже спросит о моей психическом состояние и о том, не ебанутый ли я. Но, вышло все, наоборот, он предложил инвестировать средства в эту идею. Итого, есть половина того, что нужно по деньгам.

Прошла два месяца я был в поисках помещения, обошел все арендные помещения в районе, и все одна некондиция. То помещение как после бомбежки, то цена как Боинг, то ремонт будет стоить как вся моя жизнь… Но, тут помог опять случай, позвонил коллега, говорит, что есть там какое-то помещение, которое может мне подойти, я месяц морозил этот контакт, вот прям не хотелось туда звонить и узнавать, не знаю почему, просто почувствовал. По итогу, был там рядом и зашел в УК и перед мной такая картина, стоит мужик и говорит, что завтра они уезжают, что завтра вещи все вывезут и полы подметут. Я спросил у него от куда они выезжают, в ответ он пригласил меня посмотреть помещение. И блин, это было лучшее что я видел за полгода поиска. Там все есть! 323 квадрата, вентиляция, вода, электричества 60кВТ, кондиционеры, осушители и все это по цене склада. Я даже не стал там все осматривать, попросил сразу договор, пока ребята выезжают, что бы никто не увел у меня перед носом такую прелесть. Ребятам уезжали так как обанкротились на Госзаказе, они шили гидрокостюмы для МЧС, оранжевые такие, думаю все видели хоть раз.

Время идет. Расходы уже начались, кредит полностью прилег на мои плечи, стало тяжело. Но, на руках еще не вся сумма. Тут снова меня спасли мои знакомые, с кем я давно работал. Еще коллега трассировщик поверил моим рассказал о светлом будущем и вложился в дело. Так же поступили ребята с которыми я работал по окнам много лет назад.

Итог – бабки есть, не так много, как надо, но для старта хватит. Настала пора заказывать оборудование. Начал обзвоны и встречи с компаниями которые занимаются доставкой оборудования из Китая. Предложений было много, хочешь Самсунг, хочешь Ханьва, или Жук все привезем. Хочу! Но столько денег нет, на тот момент и курс доллара пошел вверх – 87рублей. Пришлось много раз корректировать договор на поставку, так как то одного нет в наличие, то другое будет только через год… И тут, мне звонит менеджер и говорит, что в Хабаровске есть целая линия, от которой отказались пока она шла – это настоящий подарок судьбы блин… Еще и скидку предложили. Все отлично, но курс доллара испортил все планы. Ну ладно, подожду коррекции пока стал заниматься ремонтом помещения и благо устройством.

Нашел бригаду по ремонту, пришли, составили смету, оцени сроки и погнали работать. Сделали все довольно быстро и почти без замечаний, денег попросили не много, по сравнению с другими бригадами, всего 1.5 млн

На этот момент мы имеем – помещение с арендой, уставной капитал и 4 человека что готовы работать руками и строить производство. Время шло, курс доллара скорректировался до 80.6 рублей, и я понял -ПОРА! (Ни хрена не пора, через неделю он стоил 70.9) Но, я уже все заказал по 80.6 рубля. Как же долго я потом себя корил, что поторопился, ну да ладно, что сделано, то сделано.

Много текста уже получилось, пора заканчивать что бы не утомить) Если кому то будет интересно, готов продолжить эту историю.

Всем спасибо, что дочитали!

Показать полностью
10

Задолбался искать радиодетали в 20 коробках и написал свой сайт для учёта (с QR и голосовым управлением)

Пример склада

Пример склада

Пост для тех, у кого дома или в гараже есть «тот самый ящик» (или двадцать коробок, как у меня), где мёртвым грузом лежат сотни радиодеталей, плат и модулей.

Я постоянно забывал, что у меня есть в закромах. Самое бесячее — купить деталь под проект, дождаться доставки, а спустя месяц случайно найти такую же на дне коробки. В один прекрасный день мне это надоело. Я же инженер, зачем я это терплю? Сел писать свою систему учёта.

Вариант с Excel отвалился сразу: заполнять таблицы с телефона, когда у тебя в одной руке паяльник, а в другой провод, — это адски неудобно.

Первый рабочий прототип сделал за один вечер. Просто страница и поле ввода. Но когда я забил туда первые платы, наступило облегчение — появился нормальный список. Дальше начал добавлять функции, без которых сам не мог нормально работать:

Голосовое управление. Паяешь, говоришь телефону: «минус пять резисторов» — сервис сам отнимает их со склада. Руки свободны.

QR-коды. Распечатал, наклеил на коробку. Навёл камеру — на экране список того, что внутри. Больше не надо перерывать все ящики.

Списки покупок. Задал минимальный остаток для ходовых позиций. Как только они заканчиваются, сайт сам собирает список того, что нужно докупить.

Готовые наборы. Если собираешь одну и ту же плату, забиваешь её состав один раз. Нажал «собрал» — и все нужные детали разом списались.

Естественно, проект пару раз бросал, когда упирался в баги. Недавно вообще на два дня лёг сервер в дата-центре. Пришлось экстренно переезжать на другой хостинг и заодно пилить офлайн-режим, чтобы склад открывался даже без интернета. Данные пользователей закрыл намертво на уровне базы, фотки тоже в изолированном хранилище — делал надёжно, потому что сам храню там свой склад.

Проект назвал StashSyst. До 250 позиций можно вести бесплатно, зайти и потестить можно без регистрации. Если у вас дома такой же бардак с компонентами — пользуйтесь. Буду рад любому фидбеку в комментариях, проект развиваю каждый день.

Показать полностью 1
5

Рубрика "Паяем всякое с Алика"

Серия Пайка

Давненько хотел начать осваивать электронику и попробовать что-нибудь спаять эдакое. Начать решил с DIY штучек с АлиЭкспресс, а именно с часов.

Я абсолютно нулевый в этом деле и не знаю названий и половины штук что мне довелось сегодня держать в руках, но, надеюсь что с практикой придут опыт и понимание. А пока, часы работают - значит успех)

Ниже видео процесса. Это первый опыть, в дальнейшем постараюсь лучше организовать съемку.

Рубрика "Паяем всякое с Алика"

Следить за моими придумками и некоторые мои модели в STL можно скачать тут.

Показать полностью 1 1
5

Помогите безграмотному в электронике

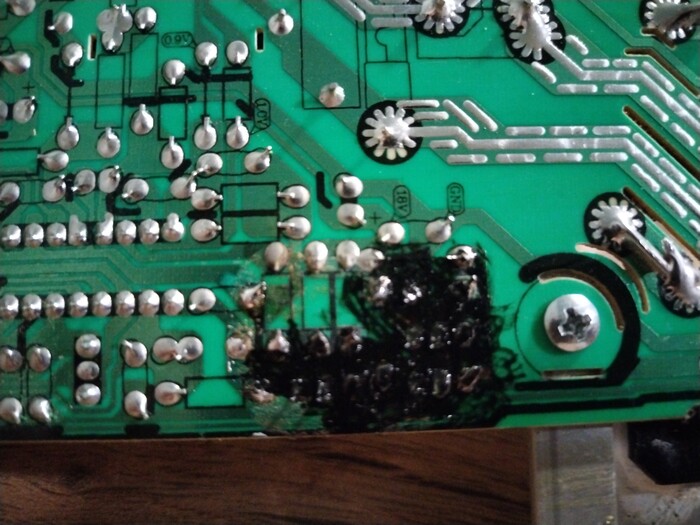

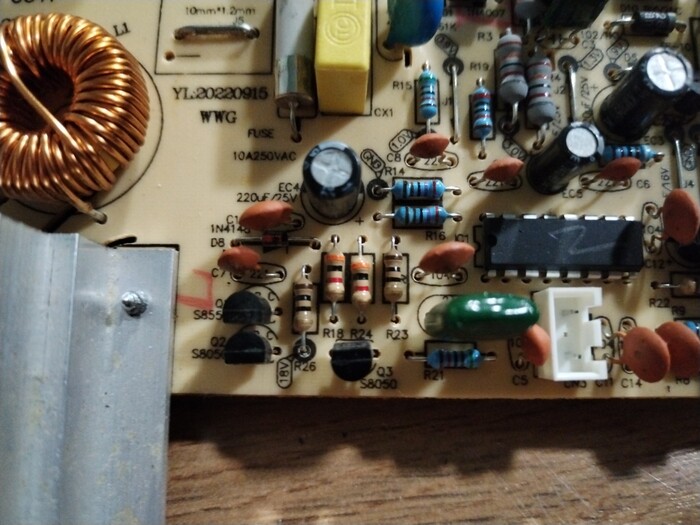

Варил пельмени на одноконфорочной плите, не уследил за закипанием воды в кастрюле, вода попала на силовую микросхему, визуально ничего не выгорело, предохранитель целый(прозвонил мультиметром, показывает значения, бесконечности нет), с обратной стороны, практически в пепел прогорели контакты нескольких конденсаторов, после разбора пропаяны места и обмазаны обычным женским лаком, добавилось замыкание в цепи, подскажите люди добрые, куда и что дальше паять, что выпаивать?
Плата FH - 9 JW240 - V4

Показать полностью 2
4

Заложенный срок службы или совпадение?

В начале 2022 года купил себе ТВ приставку realme 4k tv stick. Заказывал через алиэкспресс. Приставка в целом понравилась, поэтому в конце года заказал такую же родителям. У того же продавца. Неделю назад моя приставка перестала загружаться. Крутится только заставка. Отнёс её посмотреть админу. Он сказал, что скорее всего навернулся внутренний накопитель, поэтому она не может прогрузить меню и т.п. Вечером общался с мамой и все это рассказал. А через пару дней мама позвонила и сказала, что её приставка тоже не загружается. Точно так же зависает на заставке. Вот что это? Запрограммированный выход из строя или просто совпадение? Разница в выходе из строя буквально пара дней.

41

Плата разработчика для российского МК K1946BM014

UPD:

Платы в моём городе лежат, но не могу получить: Почта РФ работает ХЗ как и когда теперь можно получить - не знаю... Попробую завтра зайти, вроде у них были выходные Воскресенье и Понедельник.

Платы у меня! :) Кому надо - пишите, ищите на Авито К1946вм014

В связи с всем известными событиями и 719 ФЗ в РФ от разработчиков электроники стали настоятельно требовать применение российских компонентов. Приятель пишет, что вынуждены начать применять K1946BM014 (программно и по выводам совместим с ATMEGA8535). В связи с весьма пожилым возрастом последнего, плат разработки для него уже не осталось.
Так как в прошлом я преподавал в кружке и разрабатывал и изготавливал обучающие стенды для разных МК, то было не сложно реализовать такой вот стенд.

3D-модель платы разработчика K1946BM014

Далее кратко для специалистов:
Питание
от внешнего БП: 8-12в, от программатора, возможность 5в или 3в.
Связь: RS-485 на MAX485, RS-232 на MAX232, USB-COM на CH340N.

Возможность подключить внешний дисплей 1602/1604/2004 и им подобные.

SPI шина: 7-сегментный дисплей на Сдвиговом регистре 74HC595 (не пугайтесь: резисторы - под дисплеем).
I2C шина: Часы-календарь на DS1307, EEPROM на 24LC64.
1Wire с подтяжкой на привычном термометре DS18B20.

Хитрая клавиатура: кнопки можно подключить как на дискретные входы, а можно переставить перемычки и получать клавиатуру на АЦП.

Сборка ULN2003D для 7 внешних нагрузок.
Светодиоды 8 по схеме ОА и 8 - ОК.

Гербер - всем желающим. Ссылка на файлообменник.
Ссылка для скачивания: https://transfiles.ru/4w8kp

Можно будет заказать плату и собранный на Авито.
Платы жду в конце декабря, если таможня не сильно затормозит из-за Нового года...

Показать полностью 7
