Пикабу
Портативный усилитель звука для уличных музыкантов
Обратился ко мне товарищ с необычной просьбой сделать усилитель на аккумуляторах, да не простой, а что бы в него можно было подключать динамический микрофон и еще дополнительные источники звука, ну и чтобы еще реверберация была для красоты звука. Говорит мол, хочу на улице играть вместе со своей группой)
Хотелка необычная, но почему бы и нет) По итогу имеем такой девайс:
-Усилитель звука на 30 ватт (заявлено, но чот я сомневаюсь)
- Цифровой ревербератор на общей шине звука
- Аккумуляторная батарея 16,8в 3400мАч (хватает очень на долго)
- Светодиодный индикатор заряда батареи
- Трехканальный микшер и мастер громкость
- Преамп для динамического микрофона
- Вес менее килограмма.
Получилась вот такая коробочка)
Устройство вполне доступное для повторения, большинство модулей с алика, ссылочки оставлю.
По себестоимости вышло примерно 60 долларов, но аналогичных заводских устройств я так и не нашел, может плохо искал)
Для устройства использовал аккумуляторы:
https://ru.aliexpress.com/item/New-Original-Protected-18650-...
Усилитель - https://ru.aliexpress.com/item/Aiyima-TPA3110-Digital-Audio-...
Зарядное устройство -
https://ru.aliexpress.com/item/1PCS-High-quality-18V-2A-AC-1...
Балансир аккумуляторов - https://ru.aliexpress.com/item/WAVGAT-4S-30A-14-8V-Li-ion-Li...
Индикатор зарядки - https://ru.aliexpress.com/item/Non-Waterproof-4S-Lithium-Bat...
Преобразователь для зарядки - https://ru.aliexpress.com/item/Free-Shipping-Non-Isolated-Co...
Остальные детали были куплены в обычном радиомагазине)
Схему микшера и преампа я нашел в интернете и нарисовал по ней плату, получилось достаточно компактно)
Если у кого возникнет желание повторить данное изделие для уличного музицирования, милости прошу, пишите в личку, поделюсь всеми сземами и платами, разъясню все моменты изготовления) За сим откланиваюсь)
Радиоконструктор "Старт 7240. УНЧ 2 Вт х 2"
Был сегодня у бати в гостях, и он подогнал мне вот такой раритет:
Конструктор оказался старше меня - аж 1989 года выпуска!
Внутри коробочки обнаружилась кучка макулатуры и два пакетика с деталями. Также там присутствовала печатная плата и 2 радиатора:
Обратная сторона платы:
Содержимое пакетиков:
В первом обнаружился некомплект - не хватает одного винтика, трех гаек и четырех лепестков(
Список радиодеталей и принципиальная схема:
Некоторые детали были заменены:
Сильно удивился, увидев в советском конструкторе японские конденсаторы:
Решил проверить, насколько хорошо они сохранились:
Довольно таки неплохо для такого возраста.
А что там у нас с советскими?
Посмотрим:
Все в пределах нормы, использовать можно)
А что там с остальными?
Тоже норм)
А вот эти уже высохли, к сожалению:
Вот вам таблица ESR, для понимания ситуации:
Кроме них были еще и керамические. Два из них абсолютно одинаковы, но отличаются последними двумя символами в маркировке. Кто в курсе, что они обозначают? Номер партии??
Правый сохранился лучше левого:
Микросхемы усилителя явно из разных партий, обратите внимание на ключи:
Ножки у микрух оказались погнутыми и испачканы превратившимся в липкое крошево поролоном:
А предназначался конструктор для отвлечения детей от опасных шалостей:
Впрочем, думаю, надолго его не хватало)))
P. S. Хотел собрать конструктор, но не обнаружил у себя подходящих динамиков. Так что сборка откладывается на неопределенное время.
Ремонт усилителя Радиотехника У-7101
Привезли на ремонт вот такого зверя с заявленной неисправностью - хрипит, гудит, музыку слушать невозможно.
Включил, послушал - гудит, собака, фоном 50 Гц, искажения звука по одному каналу. Ну, тут и ежу понятно - меняем электролиты.
Пришлось заменить все полностью, так как некоторые из "лучших" показывали ёмкость в пикофарадах вместо сотен микрофарад, остальные же были полувысохшие или в утечке.
Параметры конденсаторов измерял вот таким приборчиком:
Кто купил или пользуется, напоминаю, ВСЕГДА РАЗРЯЖАЙТЕ КОНДЕНСАТОРЫ перед проверкой!!! В противном случае получим неисправный прибор и маячащую на горизонте покупку нового аналогичного.
После замены конденсаторов гул исчез, но искажения по одному каналу остались.
Цепляем на вход усилителя генератор сигналов (пользуюсь программой на телефоне, ибо нищеброд) с частотой 1 кГц и щупаем осциллографом путь прохождения сигнала по звуковому тракту, благо у нас под руками в качестве "шпаргалки" есть один исправный канал.
Итак, как написано выше, сравниваем сигнал на исправном канале:
И на канале курильщика:
Путём постукивания пальцем диэлектрическим стержнем, он же корпус шариковой ручки, по плате было выявлено, что осциллограмма приходит в норму при надавливании на транзистор VT8, он же КТ626В.
Радость в виде "ура, сейчас пропаяю и всё!" была недолгой, так как после пропайки транзистора и соседних деталей продолжал наблюдать на экране осциллографа всё те же искажения, более того, теперь при касании или покачивании этого транзистора больше ничего не менялось, равно как и при обстукивании остальной части платы.
Вот этот "герой дня":
По моим догадкам, этот редиска транзистор сдох не до конца, и при нажатии внутри восстанавливался контакт проводников с кристаллом, больше ничем такое поведение я объяснить не могу.
После замены на аналогичный всё пришло в норму, усилитель заработал как положено, часовой прогон на максимальной громкости (простите, соседи!) не выявил никаких отклонений, можно собирать...
Следующим на ремонте будет вот такой аппаратец:
Всем спасибо за внимание. Прошу сильно тапками не кидать, это мой первый пост подобного рода. Если интересно, в дальнейшем продолжу публиковать свои ремонты.
Вторая жизнь ламповой радиолы
Обратились ко мне как-то коллеги с цеха лазерной резки, грят мол плохо нам без музыки, скучно, сделай нам Lumenus усилитель, да помощнее, что бы к нему можно было подцепить две пары колонок и шоб дубасило. Найн проблем, все сделаем, ответил я. Получив ТЗ начал штрудировать эти ваши интернеты на тему на чем лучше сварганить усилитель. Так как сроки были сжатые, как и бюджет, задача усложнялась) В итоге остановился на замечательной микросхеме TDA7294, ибо она доступная и работает весьма не плохо. Схема включения из интернета.
Дальше дело привычное, запилить платы и блок питания
По итогу, нашел здоровенный кусок алюминия для радиатора, он еще и служит несущей основой для всей конструкции
В таком виде усилитель работал достаточно долго, пока не нашелся подходящий корпус)
По мне лучше бы было восстановить саму радиолу, но ко мне попал просто фанерный корпус, так что как есть так есть) За сим откланиваюсь, будут вопросы, пишите)
Хобби. Китайский конструктор
Всем привет. Еще одна поделка. Еще один проект.
Прошлый усилитель ушел брату в подарок. По честному прошлый усилитель вышел очень мощным для панельного дома, ругались все и всегда меня =). Начал искать какой собрать послабее Ватт на 15-30. А так как частенько почитываю mysku, нашел детальный обзор платы на микросхеме LM1875 из китая (можно найти по поиску на сайте) решил заказать себе такой же.
Пришедшая плата и зажигалка для масштаба.
Тороидальный трансформатор заказан 100 Ваттный на 18 Вольт.
Первая переделка. Помня на одной из работ, как часто выходят из строя реле. Решено было впаять площадку для реле.
Поскольку очень понравилось ездить в машине c подключённым телефоном к автомагнитоле по голубому зубу, то решил, раз уж пошла такая пьянка, сделаю себе с ним и усилитель. =)
Получил на почте, пошел встречать сына с секции. Не удержался, распаковал и ... сфоткал =)
Модуль на чипе CSRA64215 BT ver 4.2, ОУ сменное NE5532. Питание на него можно подавать 10-30 Вольт как переменки, так и постоянного тока. Прошлый модуль съедал до 45мА, думаю этот не больше.
Что ж нужна еще одна обмотка трансформатора.
Первым делом намотал 10 витков на трансформатор провод диаметром 0.5мм, замерил 1,6 Вольт. Понеслось =)
Намотал 110 витков ... перелет (латно хоть не недолет =) ) ... Ок ... сматываем 20 витков...
Норм =) Думаю стабилизаторы не будут греться. Заизолировал все это тем что было ... Изолентой!
Первая проверка, БТ-модуль работает играет.
Первое подключение и первое разочарование ... звук плоский ... уши в трубочку... звук, как из ведра ... ёлки зелённые =\
После долгих настроек эквалайзера, обдумывания. Частоты есть, все вроде есть, а звук ... Спаял нафиг на одном из каналов катушку, ради эксперимента.
Попробовал послушать и тот и другой канал. Без катушки стало лучше, звук стал пообъемнее, голоса певцов более правдоподобней =) Хе-хе. То что доктор прописал =)
Осталось собрать корпус (Некоторые детальки еще едут) и подобрать колонки (ну или собрать новые=) ).
Всем спасибо за внимание =)
Откопал дома колонки
Есть ли недорогие решения как подружить их с компом?(мб на али есть усилок который вытянет).Коммент для минусов есть
Хобби. Усилитель готов.
Делалось, причесывалось все очень долго. Первый раз собрал и вынес в свое время на сайте другом, мне там посоветовали переделать все электролиты на пленочные, а так же убрать клемы и поставить винты. Что было и сделано:
Изменений на слух, как таковых не ощутил. Но после сдешней публикации о собранном усилителе на тех же МС, только из поднебесной решил заказать и собрать на них (Шли долго)
Пришла вместе с инструкцией, на "понятном" всем китайском языке =)
Все скомпоновано. Предварительный усилитель так же подверг небольшим доработкам, перепаяны конденсаторы на пленку, ОУ поменян на OPA2134PA, NE5532 почему-то давал небольшой шум.
Клеммы убраны, поставил винты ...
Колонки на 120 Ватт. Звук приятен! Соррь, за небольшой беспорядок ... сразу после пайки и сборки.＝)
Всем спасибо за внимание ＝)
Простой усилитель мощности класса АВ своими руками. Длиннопост! Много Фото!
Характеристики усилителя:
2 канала по 38 Ватт на нагрузке 8Ом
Соотношение сигнал/шум >92дБ по даташиту.
Коэффициент гармонических искажений 0,03%
Полоса пропускания от 10Гц до 100 кГц.
Сегодня я расскажу, о том, как собирал свой усилитель на микросхемах LM3886. На самом деле это уже 2ой мой усилитель на этих микросхемах. Уж больно они мне понравились своим качеством и относительной простотой сборки. До этого был ультралинейный усилитель класса A на транзисторах по схеме J.L. Hood.
Т.к. это усилитель класса A, то грелся он адски даже на очень больших радиаторах в точно таком же корпусе, как на первой фотографии. Тогда я даже нашел оригинальные транзисторы 2N697 фирмы Motorola:
Качество звучания меня расстроило. Уж слишком простая схема без глубокой обратной связи. Поэтому искажения, особенно на высоких частотах мне не понравились. Усилитель выдавал 10Ватт на каждый канал, потребляя при этом 1,2A при 27В каждый. Таков уж сам по себе класс А. Да АЧХ у него максимально линейная. Сейчас эти платы просто лежат без дела и ждут своего часа. В скором времени попробую послушать их еще раз. Каждый заслуживает второго шанса :-) Заранее предвидев все сложности с данной схемой, я параллельно заказал в Китае все детали для сборки усилителя на микросхемах. Заказал сразу и LM3886 и TDA7293. Очень хотелось их сравнить. Не смотря на гораздо более позитивные отзывы в этих ваших интернетах на TDA7293, её звучание мне показалось грязным. Возможно, виной тому плохая разводка печатной платы, а может и что другое - я не знаю. Так или иначе, усилитель я делал для себя, поэтому оставил то, что понравилось именно мне. Тяжелый рок и метал, которые очень динамичные, мощные стили, заполняющие весь частотный диапазон гармониками, звучат на LM3886 просто превосходно, не говоря уже и про другие стили. Сейчас пишу это и слушаю Chris Rea. Слушать любую музыку на нем - одно удовольствие. Очень хорошая отдача на басах, благодаря мощному трансформатору и хорошему выпрямителю, и очень чистые высокие частоты, которые не смешиваются в белый шум, как это часто бывает на усилителях с большим коэффициентом гармоник. Усилитель понравился на столько, что я решил собрать ему собрата, лишенного детских болезней, которые я допустил, собирая первый. Очень долго я ждал, пока придут все детали из Китая. Пока все пришло, пока я ждал, когда китайский друг повторно вышлет то, что должен был выслать, а не то, что пришло - прошло два месяца. ЛУТ-ом заниматься не хотелось, т.к. моя цель - чтобы усилитель выглядел максимально профессионально. И вот все готово к сборке.
Куча посылок все это время копилась у меня дома, и я специально не убирал их со своих глаз.
Вот так выглядит все содержимое этих безликих коробочек:
Трансформатор я опрометчиво тоже заказал в Китае. Вышло очень и очень дорого. Так делать не рекомендую. Дешевле заказать намотку в России. Этот конкретный экземпляр на 150 Ватт и вторичные обмотки с отводом от середины 20В-0-20В. После выпрямления получается двухполярное питание -28В-0+28В. То, что доктор прописал. Вообще, трансформатор и алюминиевый корпус - это самое дорогое на этой фотографии. На этой же фотографии можно заметить и выпрямитель для него с четырьмя огромными конденсаторами по 10000 мкФ 50В каждый. Каюсь, его я не утерпел и спаял еще до того, как пришли все детали, поэтому на той фотографии он уже в сборе. А вот так выглядел до:
Вот так выглядят платы усилителя и выпрямителя сразу после распаковки:
Кому интересно, оставлю голые печатные платы. Все никак не дойдут руки сделать Gerber-файлы, для их заказа на будущее. Хотя не думаю, что выйдет дешевле. Лучше удешевить корпус и трансформатор.
Ну что, погнали канифоликейшен!
Пара фтоток, чтобы показать, как правильно паять штырьковые компоненты. Паять нужно не более 3 секунд каждый вывод, применяя флюс и припой с содержанием серебра, т.к. он не содержит свинца. Он ведь вредный. Только по этому. Канифоль я использую только для облужиания жала паяльника. Обратите внимание, что припой должен выходить на обратную сторону платы и обволакивать вывод возле самого корпуса резистора. Ну и конечно, если ничего не перегревать, то место пайки будет блестеть. Так и должно быть. Ещё на платах с металлизированными отверстиями рекомендую не прижимать компоненты вплотную к плате для того, чтобы легче было смыть остатки флюса. Промывку нужно делать всегда, даже если на флюсе написано, что можно не смывать.
Спустя некоторое время…
Позже для проставок, на которых стоят платы, я просверлил в корпусе отверстия и нарезал под них резьбу. Снизу в корпусе не торчит ни одна головка винта. Все подзалицо. Именно так крепится материнская плата в корпусе компьютера. Микросхемы крепятся к радиаторам по такому же принципу. Так как корпуса у них полностью пластиковые, то нет необходимости изолировать их от корпуса усилителя. Немного термопасты и готово. Просто и удобно.
Дальше нужно было прикинуть компоновку плат в корпусе, просверлить под них отверстия и нарезать резьбу. Все это я делал обычной дрелью вручную. Нужно будет обязательно купить станину для неё.
Ну вроде не плохо.
Вот что получилось после этого:
В качестве регулятора громкости был применён дорогой японский сдвоенный переменный резистор ALPS 27 50kOhm. Он уже давно себя зарекомендовал только с хорошей стороны и в своих проектах я применяю только их. Под регулятор громкости была заказана специальная плата для удобства монтажа. На фото, где все детали, виден блок из 10 таких плат. После я просверлил отверстия под разъемы для колонок и входов RCA. Кстати, рекомендую применять такие разъемы, которые можно закрепить изнутри корпуса. Это гораздо удобнее, т.к. Вы их сначала запиваете, а потом крепите. В противном случае придется их паять уже в корпусе, а это дико не удобно.
Ну и фотографии готового усилителя в конце:
Немного подробнее про характеристики усилителя.
2 канала по 38 Ватт на нагрузке 8Ом (как раз на фото)
Соотношение сигнал/шум >92дБ по даташиту.
Коэффициент гармонических искажений 0,03%
Полоса пропускания от 10Гц до 100 кГц.
На осциллографе синус не уменьшается на 96кГц ни сколько. Дальше посмотреть не позволяет мой аудио интерфейс E-MU, т.к. его максимальная частота дискретизации 192кГц. Да и этого диапазона ни к чему. Будем считать верхнюю граничную частоту в примерно 100кГц. Как-то так. Нижняя граничная частота определяется входными конденсаторами.
Искажение типа «ступенька», присущее усилителям класса АВ, (за что их часто ругают) на осциллографе разглядеть не удалось, а на слух и тем более. Микросхемы достаточно качественные.
Выходное напряжение усилителя 18,5В (действующее значение) без ограничения синуса на 1кГц. Это нам даёт около 43 Ватт на канал. Что сопоставимо с данными даташита (38 Ватт). Поэтому думаю, что К гармоник - не хуже чем по даташиту, к сожалению замерить его нет технической возможности в данное время, но я думаю, что он не отличается от указанного.
При включении никаких щелчков. В микросхеме есть своя защита. Нет ни фона ни даже шипения никакого. Даже не понятно, включен усилитель или нет до того, как ни заиграет музыка.
В целом я остался очень доволен.
Теперь нужно думать над следующим проектом. Пока не решил, что это будет. Возможно полный усилитель на транзисторах с селектором входов, предусилителем с регулятором тембра, тонкомпенсированной регулировкой громкости, спектральным индикатором сигнала и все это в одном корпусе! Возможно, цап для этого усилителя на микросхеме AK4495seq, который я уже собирал своему школьному другу. Надо будет только добавить в него усилитель для наушников. Цап очень хорошо себя показал.
Вот такое у меня хобби.
Пока не знаю, чем займусь. Поживем - увидем. Всем, кто дочитал спасибо. Спасибо и тем, кто просто пролистал фоточки. Сам так часто делаю :-)
Ремонт усилителя "ФОРУМ 180-у-001"
Купил товарищ этого редкого зверька, слывущего славой одного из самого сладкоголосого отечественного усилителя. Этот усилитель выпускался на Ленинградском заводе имени М.И. Калинина. Но в серию аппарат не пошел, было собрано порядка 1000 штук (по мере поступления деталей). Как пишут на некоторых форумах, найти этот усилитель с родной комплектацией сложно.
На борту имеет отключаемый темброблок, тонкомпенсацию, винил-корректор (ММ), индикатор уровня и самая его фишка: фазоимпульсный регулятор на тиристорах! Вот от этого я прифигел, ибо в моей голове никак не укладывался классный звук с фазоимпульсным блоком питания на тиристорах. Вот этот блок питания как правило и выкидывают с последующей сборкой нового по классической схеме.
Ну что, вызов принят! Прежде всего начинаем с блока питания, а именно с замены гнезда для предохранителей. Как видно по фотографии оно не хило так подгорело. Переходим дальше к плате самого регулятора. Заменяем электролит, проверяем полупроводники и находим неисправный тиристор КУ202Н. Далее меняем электролиты на выходе блока питания. Те что стоят по ESR уже негодные, хотя емкость у некоторых в номинале.
Включаем блок питания в сеть и проверяем напряжение на вторичных цепях - все в норме! Вставляем блок питания в усилитель (корпус блока питания изолированно от корпуса усилителя). Начинаем включать со слаботочных нагрузок (корректор, предварительные усилители, индикатор уровня и прочую периферию) все гуд. Правда повесило такое решение проблемы:
Меняем транзистор на новый и фиксируем на радиаторе винтом. Вроде ничего не задымило и это хорошо. Напряжения на этой плате тоже в норме.
Подключаем блоки оконечных усилителей и получаем выбитый предохранитель. Значит откручиваем и проверяем их.
На обоих каналах меняем электролиты. Один канал оказался неисправным. Транзисторы выходного каскада закреплены каждый на своем радиаторе.
Два из них были пробиты. Установил новые. Ставим на место, проверяем - все зашуршало. Подстраиваем напряжение на выходе блока питания до 48-49 В.
Пришло время разобраться с винил-корректором. Провод от него был отпаян и замотан изолентой.
Проверка компонентов показала, что неисправен стабилизатор, и требуется поменять все электролиты. Успешно ремонтируем.
Далее переходим к предварительному усилителю и темброблоку. На нем меняем только старые электролиты. И проверяем работу стабилизаторов напряжения.
Начинаем тестировать усилитель на музыкальном материале, проверяем функционирование переключателей, регуляторов. Находим что часть переключателей имеют плохой контакт (ПКН-41). Заливаем внутрь химию KONTAKT и выполнив с десяток переключений оставляем на некоторое время. Проверяем - все отлично (иначе пришлось бы их менять). "ФОРУМ" заработал, клиент довольный. Правда был удивлен, почему усилитель тарахтит (слышно работу тиристорного регулятора без крышки) пришлось ему объяснить эту "изюминку" усилителя.
Всем спасибо за внимание!
г. Самара.
Хобби. Усилитель почти готов
Прошлые недели прошли в заботах (картошка-маркошка).
Платы готовы к пайке
1 Ваттные резисторы с катушкой (провод диаметром 0.5мм 15 витков, как доктор прописал)
Усилители с цветомузыкой. Ждал долго завоза конденсаторов на 47мкФ безполярных ... пришлось импровизировать, последовательно спаяны два по 100мкФ. Тестер выдал цыфру в 46.9, думаю в пределах.
Всё компануем, думаем ...
Примеряюсь, что да как.
В итоге ...
Проверка первого включения. Блок питания на усилитель выдает по 26 вольт (не ожидал, конденсаторы по 35В 2200мкФ) на предварительный и цветомузыку по 12В.
Осталось подсоединить провода и индикацию.
Осталось подсоединить провода и индикацию.
Всем спасибо за внимание =)
Ламповый усилитель свойми руками.
Это мой первый пост. Прошу прощения, что фотографий мало, проект затянулся почти на год. Ни один телефон за это время поменялся и некоторые фотографии промали.
Все началось, что в Январе 2015 года я заказал в Питере у компаний "н" ламповый усилитель ручной работы. Ждать пришлось долго. И в ноябре он прибыл.
Первый запуск. Вроде бы все хорошо. Все сбалансировано. Все четко слышно, но чего-то не хватало. Драйва наверно.

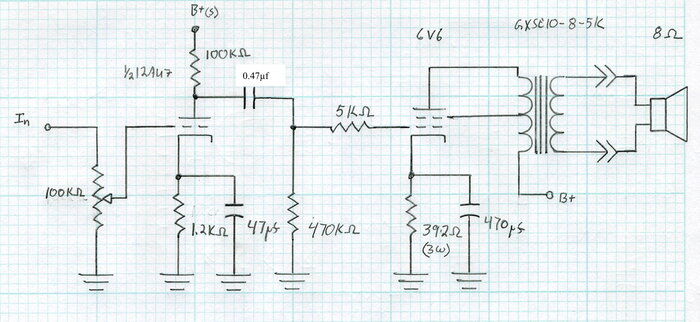

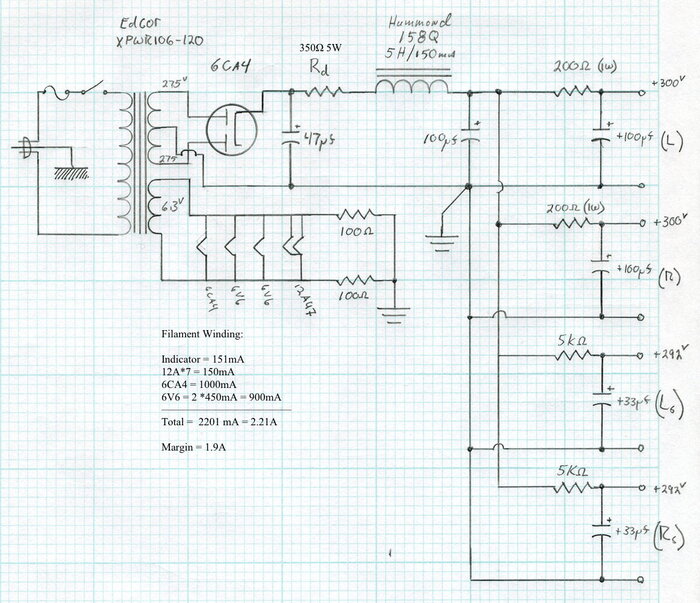

И было решено собрать свой первый ламповый усилитель. За основу была взята схема Манакова. Ох, ну и долго я ее изучал. Много литературы было перечитано. Теперь нужны компоненты для сборки. Как хорошо, что Отец моей невесты увлекался ламповыми усилителями и у него завалялись забугорские компоненты. Процесс пошел.

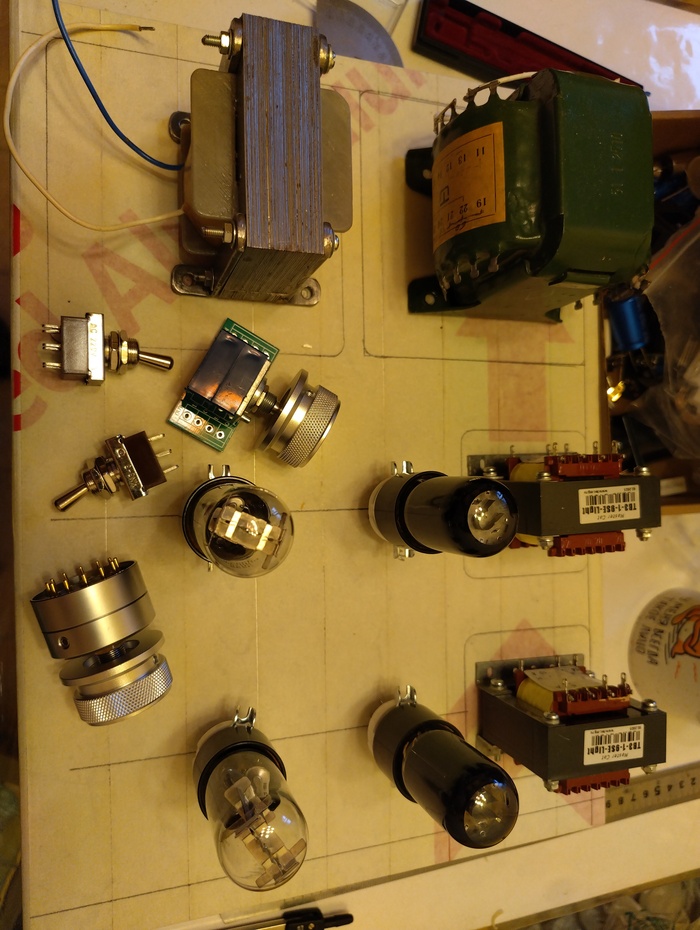

Для начала был собран будущий корпус нашего усилителя.
Ах да, было решено сделать 2 моно-блока, чтоб не фонили.
Дерево-дуб.
Металл-алюминий.

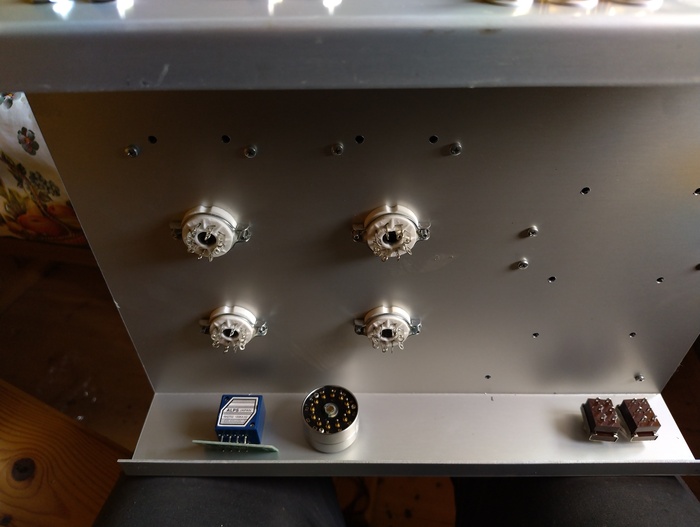

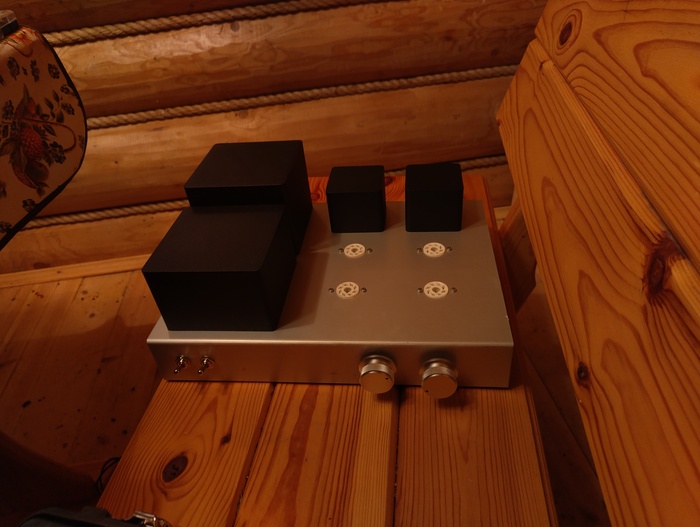

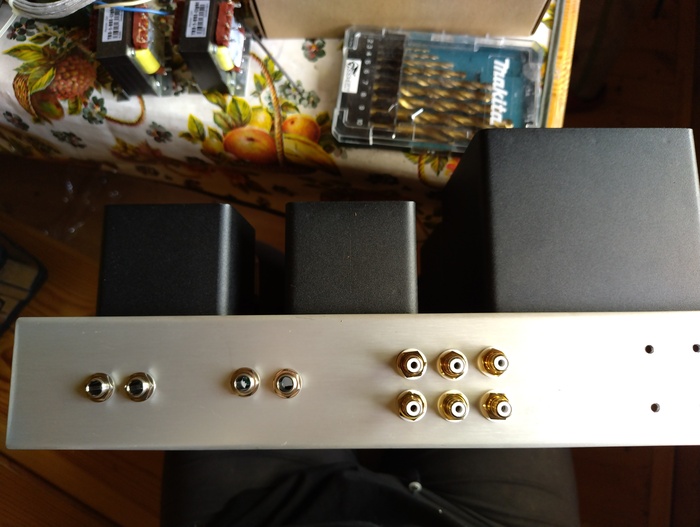

Были просверлены куча отверстий. А у себя на работе сделал декоративные металлические накладки. И в итоге получилось следующее.
Следующим этапом решил отполировать алюминий до зеркала. На работе взял кучу шкурок, разной зернистости.
Полировал долго, но чем дальше было дело, тем было интереснее.
Результат:
Слева отполированный корпус, правый только еще готовится.
После полировки пошел следующий интересный процесс-монтаж, пайка деталей. Вот первый результат:
Немного не понравилось, что много проводов. И решил все переделать.
Вот что вышло:
Проводов меньше и выглядит симпатичнее.
Левый и правый блок вместе
Вроде бы все собрано. Первый запуск. Фух, ничего не взорвалось. Контроль тока смещения каждую секунду, волнение. Не известно, как он зазвучит. Прогревал лампы, около часа и вот первый звук, первое звучание. Сердце ёкнуло. Вот он драйв, который хотел. Этот нечто.

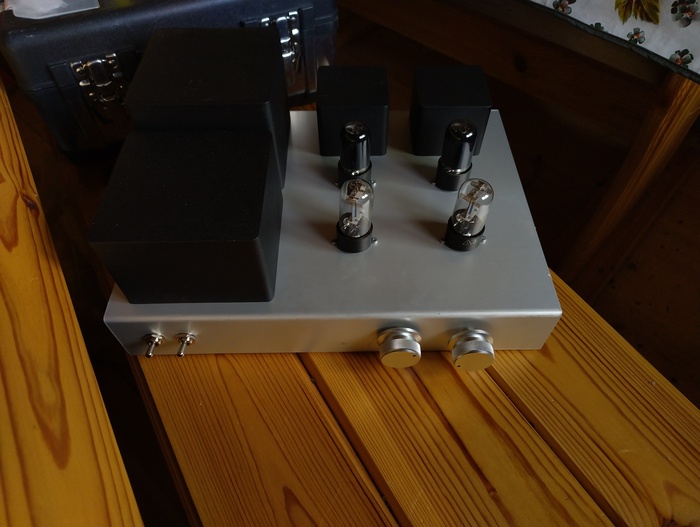

Фото собранного усилителя
Это не передать через слова или видео.
Видео тут: https://youtu.be/WVAAkpn_nV8
Может кому-нибудь нужен Питерский усилитель, который меня не зажег ? Продается))
Спасибо, что прочитали).
Честный отзыв: усилок, который не делают даже китайцы
Многие вспомнят этот пост, в котором @Komarovo52, по его словам, собрал усилитель, который не делают даже китайцы. Я согласился на оплату одного девайса с доставкой почтой России (прибыла кстати за 4 дня). Всё это вышло мне 332,50 руб (оплатил при получении, чек в комменты может быть скину, если нужны пруфы).
Вот фотография с его поста:
Сразу скажу, что я не технарь, а простой гуманитарий, который в пайке ничего не понимает.
Отмечу для начала плюсы этого устройства:
1. Оно работает. Да, суешь в USB порт и вперед, проблем нет, звук играет.
2. Легкая, маленькая, ничего не дребезжит и не болтается внутри.
Ну и в общем-то всё, дальше минусы:
1. Звук в наушниках вроде и впрямь громче,но качество отвратное, сразу потерялись басы, усилилась резкость, ушам почти больно. Слушать невозможно. Звук в колонках (система 2.1) по качеству такой же, как и без усилка, только (!) тише. Да, с усилителем звук стал тише. Включал музыку как в аимпе, так и в ВК в браузере.
2. Штекеры суются с силой, с трудом. Также с трудом они вынимаются. Однозначно минус.
3. Боковые болты - для красоты. Да, они не держат конструкцию. Это как швы в кроссовках, непонятно зачем, все держится на клее. Пытался разобрать, не смог, болты крутятся, но не выходят. Не выходят даже, когда тяну плоскогубцами. Хотел Вам показать начинку, но не сломав, видимо, не удастся.
4. Усилитель, широкий, а-ля "мне плевать на всех, паркуюсь как хочу", поэтому занимает много места вокруг usb порта, но это, возможно, особенность начинки.
задранный нос - тоже минус.
ИТОГ: деньги потрачены зря. Либо просто мне попался неудачный вариант, но судя по количеству скепсиса в комментах, аппарат того не стоит.
Прошу поднять в топ, добавлю два коммента для минусов. Пусть люди знают, что он соорудил.
Всем спасибо за внимание.
Усилитель для наушников
Наверно многие из вас сталкивались с такой проблемой, когда подключив свои наушники к MP3 плееру или телефону, громкость была недостаточной, иными словами мощности плеера или телефона не хватало для того чтобы обеспечить громкий, чистый звук. И как же быть в этом случае?
Для этого можно собрать усилитель для наушников своими руками. Его схема довольна проста и любой радиолюбитель, неважно, начинающий или опытный сможет сделать его, проявив аккуратность и внимательность.
При создании этого усилителя мне хотелось сделать его необычным, хотелось уйти в сторону от классического пластикового корпуса. Вспомнив что любители моддинга компьютеров часто делают прозрачные корпуса для своих ПК я тоже решил сделать корпус своего усилителя прозрачным. А в качестве изюминки — отказаться от печатной платы и сделать все навесным монтажом.
Разработка схемы велась в программе Eagle. Это классический усилитель на сдвоенном операционнике OPA2107.
Ниже приведена схема усилителя для наушников своими руками:
Список необходимых деталей для блока питания усилителя:
Разъем питания;
Светодиод 5 мм (любого цвета);
R1LED — резистор номиналом от 1К до 10К (1 Вт);
CP1, CP2 — электролиты 470 мкФ (на напряжение 35 или 50 Вольт);
RP1, RP2 — 4,7К (1 Вт);
Список деталей для усилителя:
IC1 — сдвоенный операционный усилитель OPA2107;
(примечание — на принципиальной схеме операционный усилитель обозначен как OPA2132, дело в том что вначале я планировал использовать его);
C1L, C1R — 0.68 мкФ 63 В (для входного аудио сигнала);
C2, C3 — 0,1 мкФ (пленочные, для стабилизации операционного усилителя);
R2L, R2R — 100К (0,5 Вт);
R3L, R3R — 1К (0,5 Вт);
R4L, R4R — 10К (0,5 Вт);
R5L, R5R — перемычка (не обязательно);
Стерео джек — 2 шт;
Так как я решил сделать все навесным монтажом, то я приступил к изготовлению каркаса. Здесь вам понадобятся аккуратность и внимательность, т.к. корпус будет прозрачным и любые недочеты сразу же будут видны.
Для шины питания я использовал одножильный медный провод, 1 мм толщиной, взятый из обрезков кабеля которые использовались для домашней электропроводки.
В качестве блока питания отлично подойдет любой трансформаторный блок питания с напряжением 12 Вольт и выходным током от 300 мА. Желательно использовать трансформаторный БП, так как использование импульсных может привести к наводкам (будет слышен постоянный гул в наушниках).
Для разъема питания я использовал вот такой разъем: (центральный контакт это плюс питания).
Немного ниже вы можете увидеть разводку блока питания. На входе у блока питания 12 Вольт, которые затем с помощью делителя напряжения (резисторов RP1 и RP2, по 4.7 кОм) превращаются в +6 Вольт и −6 Вольт. Дело в том, что для операционного усилителя необходимо двухполярное питание. Провод в центре — это так называемая «виртуальная земля», которая ни в коем случае не должна соединятся с настоящей землей (на разъеме питания).
Два больших конденсатора на 470 мкФ 50 Вольт в паре с конденсаторами по 0,1 мкФ необходимы для того, чтобы уменьшить наводки на ОУ и повысить стабильность его работы. Для этого нужно постараться расположить их как можно ближе к выводам ОУ.
После того, как вы закончили пайку можно приступить к проверке усилителя. Небольшой совет, для проверки не нужно использовать свои самые классные наушники, достаточно каких-то простых. Дело в том, что если Вы где-то запутались и припаяли детали не по схеме, то вполне возможен такой вариант при котором вы испортите свои наушники. Но надеюсь что при проверке у вас все будет хорошо.
Так как усилитель в дальнейшем будет заливаться эпоксидной смолой, то я решил немного приподнять его, чтобы при заливке он оказался точно по центру корпуса. Для этого я припаял небольшие выводы снизу.
Я подумал что было бы неплохо еще чуть-чуть облагородить дизайн усилителя и поэтому решил распечатать наклейки на аудио разъемы. Я подготовил их в Adobe Photoshop, затем распечатал на тонкой фотобумаге и приклеил к разъемам на двусторонний скотч.
В течении некоторого времени я размышлял над дизайном корпуса и материалом из которого будет сделана форма для заливки. Я остановил свой выбор на 1,5 мм пластике, он отлично режется обычным канцелярским ножом, оставляя при этом очень ровный край.
Затем я разработал форму для заливки, используя все тот-же Eagle. Вырезав все части я приступил к сборке. Для того чтобы облегчить эту процедуру я сначала прихватил все углы с помощью суперклея, затем 2 раза проклеил каждый шов, что обеспечило полную герметичность.
Самый простой способ узнать объем эпоксидной смолы для заливки это залить форму водой, а затем вылить содержимое в чашку и узнать получившийся объем и вес. Конечно, можно измерить объем с помощью линейки — но способ с водой показался мне проще.
Для заливки я использовал прозрачную эпоксидную смолу. Конкретно для этой смолы соотношение отвердителя и смолы должно быть 1 : 50. Было довольно сложно отмерить такое малое количество отвердителя, для этого пригодились ювелирные весы. А вообще же, для разных марок эпоксидных смол соотношение отвердителя и смолы различается, смотрите инструкцию.
При затвердевании эпоксидной смолы происходит обильное выделение тепла (в моем случае температура была 62 градуса). Затем форма накрывается, для того чтобы предотвратить попадание пыли и мусора на поверхность.
Я оставил затвердевать эпоксидную смолу на сутки. По прошествии этого времени она высохла и я приступил к снятию формы. Для этого я использовал ленточную шлифмашину.
Затем с помощью фрезера я сточил фаски и все острые углы.
Для полировки корпуса я сначала использовал наждачную бумагу с зернистостью 600, а окончательную полировку проводил «на мокрую» 1200-й мелкозернистой наждачкой.
Ностальгичный пост от меня
Когда убирался нашёл свои тетрадки времён 9-го класса:
Вот так я видел свой идеальный усилитель 2 по 50 Вт в 9-м классе.
Блок схема усилителя 2 по 50 Вт
Линейный стабилизатор на 5А , был собран реально работающий прототип
Безумный расчёты чего-то...
Радиаторы по бокам - классика
S90 - несбывшаяся мечта
Классика - регулятор мощности паяльника, тоже был собран работающий прототип
Регулятор мощности на 600 Вт, регуляция от 0 до 100%
Для меня это был клондайк для тех времён.
А вы, пикабушники, как себе представляли ваши устройства в детстве?
By Сергей Поделкин aka MrПоделкинЦ
Хобби. Усилитель звука своими руками (длиннопост)
Решил как-то собрать для себя.
Сразу оговорюсь, я не профессионал в этом деле, все делалось в первые и на собственный интерес! Пост этот для таких же рукоблудов и просто любителей поглядеть =)
Первым делом с aliexpress были заказаны микрухи LM3886. Тороидальные трансформаторы (24В 180Ватт и 9В 20Ватт) были куплены в местном магазине.
После начал собирать корпус для него из алюминия.
Всё крепится на болты с резьбой на 3мм под шестигранную отвертку =)
Корпус готов.
Дальше на токарном станке была выточена ручка для регулировки звука (Под бдительным присмотром мастера)
Общий вид с подшипником
На передней панели мини дрелью рассверлил отверстие под ручку
Далее из текстолита и какой-то латуниевой трубки было сделано посадочное место под ручку
И вуаля =)
Болты срезал заподлицо. Шкурим ... много
Радиатор сделал из алюминиевых стержней диаметром 5мм (остатки производства)
Муторно ... но круто на выходе =) Так же под индикацию высверлил дырки на передней панели
Потихонечку собираем все вместе. Кожух для тороидального трансформатора взят от электродвигателя и отшкурен
Вкл/выкл обустроил сбоку за "ухом"
Готовим платы, блоки питания
На задней панели все стандартно =)
Собираю, подключаю .... и первый кайф .... тишина .... ставим музыку .... РАБОТАЕТ!!!
К сожалению фото, как делалась индикация не осталось, но есть видео, как оно тут все. Индикация делалась на микросхемах AN6884
Ну и фото в домашних условиях =)
И да s-90 раскачивают =) И всем, кто дочитал, Спасибо за внимание =)
Скидки на товары и услуги для геймеров (и не только) в честь E3
Е3 — это крупнейшая выставка электронных развлечений и ежегодный праздник для всех любителей видеоигр. Пикабу не смог пройти мимо и запустил закрытую распродажу для геймеров. Классные скидки на товары и услуги и всего две недели, чтобы ими воспользоваться.
Игровая периферия от SteelSeries
Гарнитуры, мыши и коврики для них, клавиатуры, контроллеры – за этим можно идти к бренду SteelSeries, который поддерживает киберспортивные турниры. Вводите промокод SS10 и покупайте разные игровые устройства со скидкой 10% – без ограничений.
Ввести промокод (только перед этим зарегистрируйтесь)
Доставка еды от «Кухни на районе»
«Кухня на районе» идеально подходит, чтобы не отвлекаться от игры или стрима. Вы просто заказываете в приложении и за 25 минут получаете свою еду. Без минимальной суммы заказа и комиссии за доставку. Всем новым клиентам – скидка 500 рублей по пикабушному промокоду PIKABUE3.
Автобусы на Daedu.ru
До Лос-Анджелеса, где проходит E3, на автобусе, конечно, не доехать, зато вот по стране и ближнему зарубежью прокатиться можно. Сайт Daedu.ru — это простой и удобный поиск самых дешевых билетов на автобусы. Вы просто задаете направление, а сервис ищет в интернете лучшее предложение.
Игровое кресло ThunderX3 EC3
Удобное кресло – важно всегда: и для работы, и для стриминга. Кресло ThunderX3 EC3 может похвастаться двумя подушками в комплекте (под поясницу и шею), механизмом «топ ган» и технологией AIR Tech – дышащей поверхностью, с которой летом не будет жарко. Главный плюс – раскладывающая спинка аж на 180 градусов. Когда надоест сидеть, можно прилечь.
Не забудьте перед заказом ввести промокод PIKABU20, который дает 20% скидку.
Игры месяца в июне от PlayStation
Эксклюзивное предложение для подписчиков PS Plus в этом месяце включает две бесплатные игры для PlayStation 4:
Sonic Mania
Выход этой части был приурочен к 25-летнему юбилею серии игр о Сонике. Разработчики сохранили лучшие черты игрового процесса первых игр (с SEGA!), добавив новые возможности.
Borderlands: The Handsome Collection
Это сборник из игр Borderlands 2 и Borderlands: Pre-Sequel. Если вы никогда не играли в этот комедийный экшен, сейчас, в преддверие выхода третьей части, самое время наверстать. А тем, кто уже знаком с серией, стоит обратить внимание на новое бесплатное сюжетное дополнение «Командир Лилит и битва за Убежище», которое послужит мостиком к грядущей Borderlands 3.
Первая поездка на Uber Russia
Если еще не пользовались Uber Russia, тогда качайте приложение в App Store или Google Play. В разделе «Промокод» введите PIKABU, при заказе машины выберите оплату картой и наслаждаетесь скидкой 40% (максимальный размер скидки – 150 рублей). Акция действует до 14 июля 2019-го.
Товары для геймеров на goods.ru
Используйте промокод PikabuE3, чтобы получить выгоду 1000 рублей при покупке от 4000 рублей на первый заказ. Он работает с 14 июня по 30 июня 2019-го.
Промокод действует на все товары, но мы рекомендуем заглянуть в специальный раздел goods game и обратить внимание на акционные товары, спецпредложения, кэшбэк на все товары и многое другое.
