Всем привет!

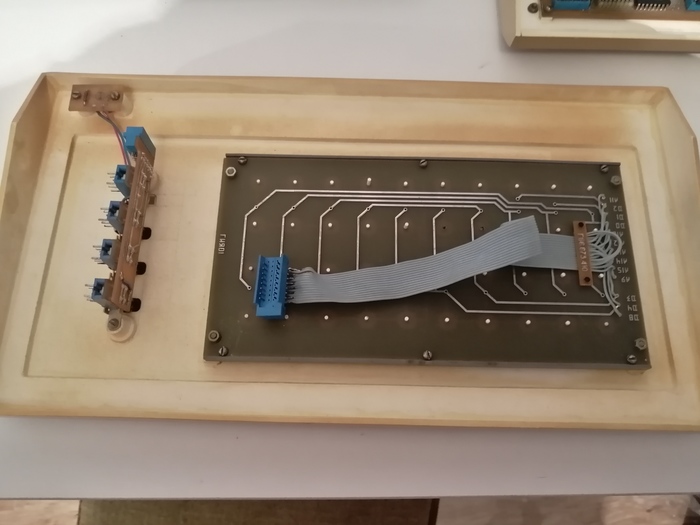

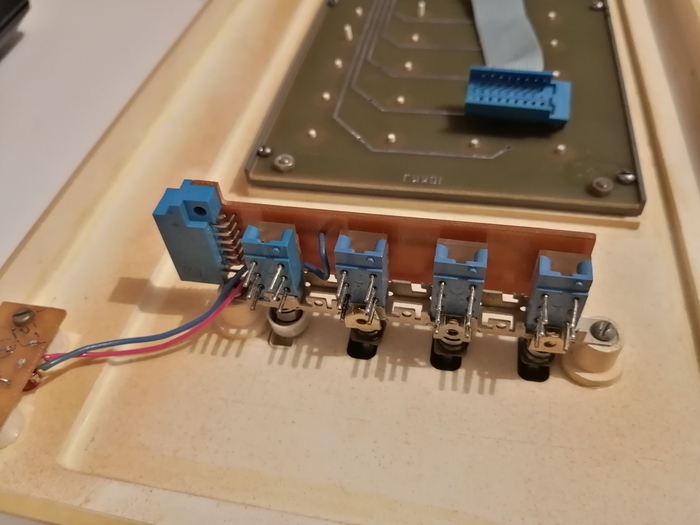

Примерно 2 года назад, я писал пост про сборку панели Venator - Как я собирал панель приборов Venator. Плата тогда получилась дико большой и "костыльной". Освежим воспоминания, глянув на нее:

Так же добавлю старый ролик, что бы вспомнить про этот ужас...

Размером она получилась очень большой, много места используется зря. Изготавливать ЛУТом такие платы не очень хорошее занятие. Да и не люблю я ЛУТ, обленился с возможностями Китая.

Этот проект я немножко забросил, примерно на год, и потом снова вернулся к нему. В этот раз я пересмотрел всю идею реализации этой платы, переделал схемотехнику, значительно усложнив ее.

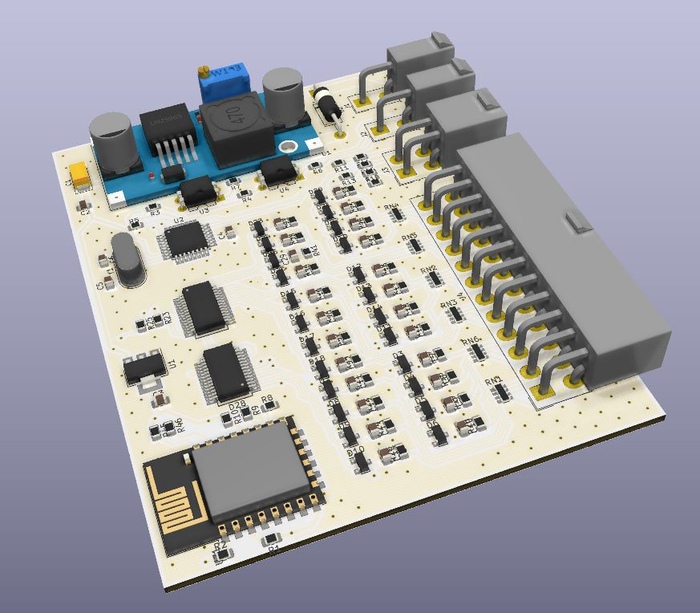

В итоге родился такой вариант платы(размером 100*100мм, для заказа у китайцев):

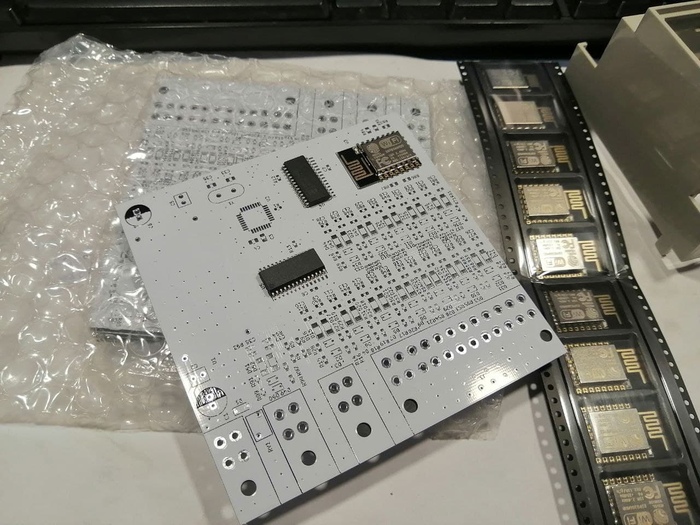

Этот вариант был еще не конечный, я еще работал над расположением компонентов на плате. Работал над входами-выходами. В итоге был заказан следующий вариант платы(добавилась гора диодов, резисторов, рендера к сожалению нет):

Пока шли компоненты(почтой), не ногами. Стал думать как прошивать модули esp-8266, запаивать на плату и припаивать провода с переключателем? Слишком долго. В итоге решил сделать макетную плату, на нее поставить панельку. В панельку вставляем модуль и прошиваем модуль.

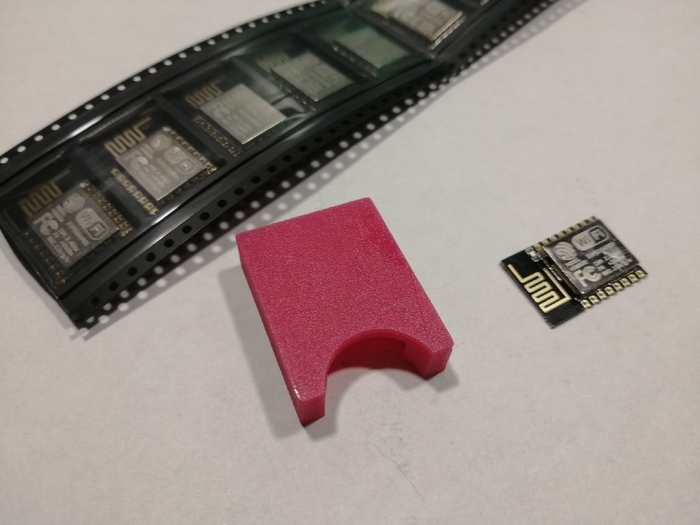

Нашел готовую 3д модель панельки, напечатал ее на фотополимернике. В качестве контактов использовал проволочки от витой пары.  Что получилось в итоге:

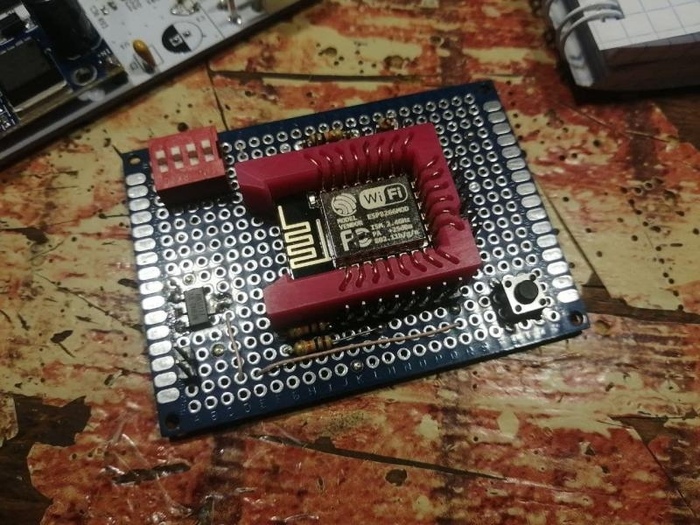

Далее собираем макетку, и устанавливаем на нее напечатанную панельку. На макетке  переключатель режимов и кнопка сброса, а так-же стабилизатор питания. Подключатся к usb-uart преобразователю, он к компу, и дальше шьем прошивку.

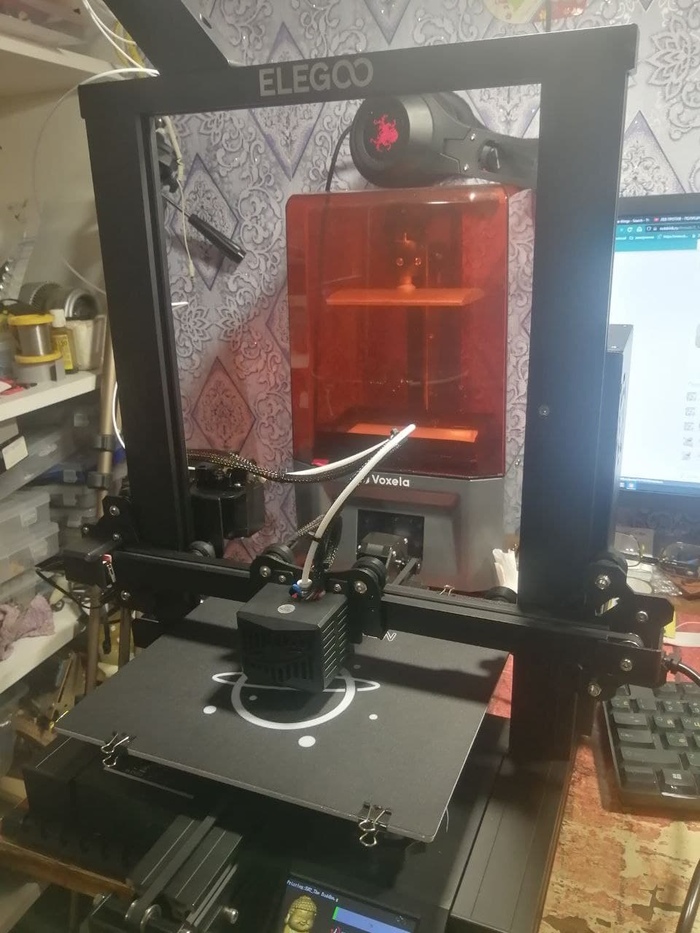

Все таки покупка 3Д принтера была одной из самых важных покупок прошлого года. Выручает очень хорошо. Мой зверинец из двух принтеров(один из них только пришел, и печатает тестовую фигурку Будды):

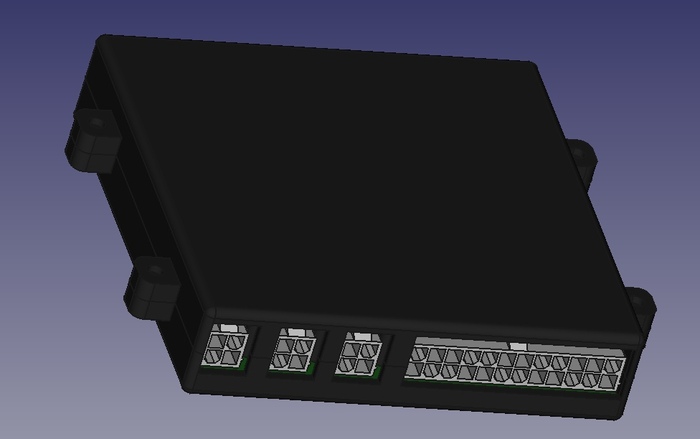

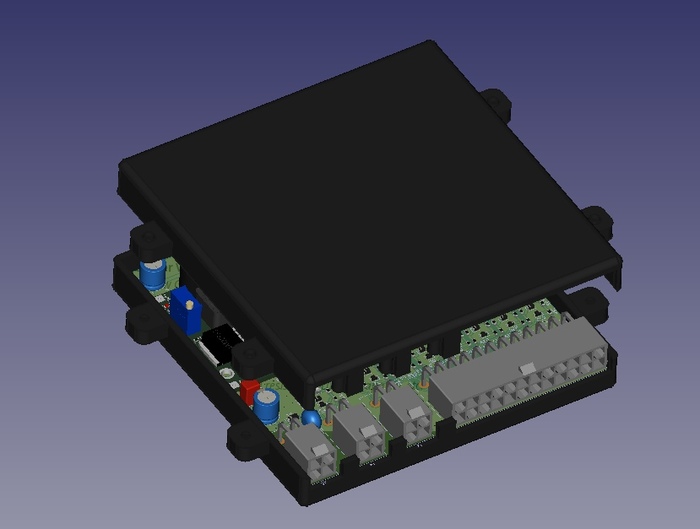

Далее я спроектировал корпус для платы. Хотел напечатать его на 3д принтере(напечатал только нижнюю часть), но в дальнейшем пока забросил эту идею. Моделировал во FreeCAD. Сам корпус выглядит вот так:

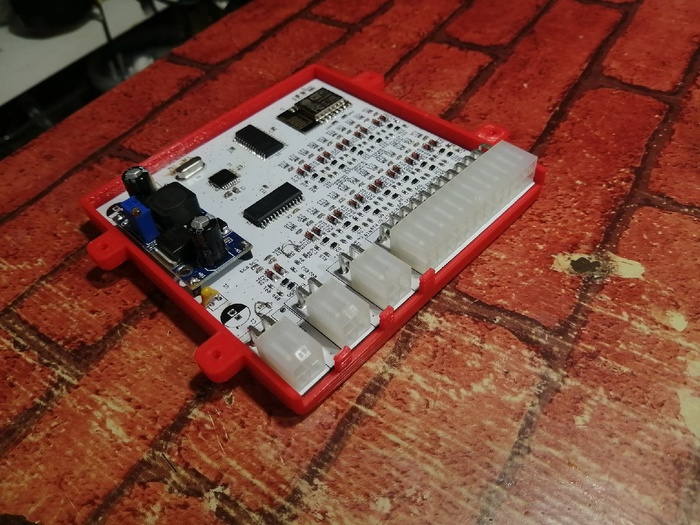

Как пришли почти все комплектующие, начал собирать плату.  Ручная сборка занимает много времени, особенно когда компоненты типоразмера 0603. Фото получившейся платы ниже. Так же видна нижняя часть корпуса.

В процессе печати вылез ряд проблем в основном это был пропуск слоев(чуть позже я разобрался с этой проблемой) и еще была проблема с геометрией. Да и думаю стоит пересмотреть идею и конструкцию самого корпуса.

Видео со всем этим безобразием:

Всем спасибо! До новых встреч!

Всем привет!

Решил попробовать себя в крафте изготовлении различных моделек методом 3д печати, их покраске и т.д.  Решил не много сменить деятельность, что-бы разгрузить мозги, отдохнуть от основной работы и хобби.

Краски, я брал в руки, последний раз  лет так 20 назад - на уроках изо в школе. Поэтому, бегом в магазин, покупать кисточки, грунт и акриловые краски. Краски купил сразу в наборе, ну и взял дополнительно белых и белых с блестками(смотрятся не очень).

Что делать и что красить? Выбор пал на брелки. Подарю друзьям и знакомым. Хотел сделать что-то на новогоднюю тематику. Так как у меня в наличии есть фотополимерник, то бегом на всем известный сайт с бесплатными 3д моделями и долго жму далее, далее, далее, пока не нахожу понравившуюся мне модельку брелка. Выбор пал на героев одного известного мультика "Гадкий Я" - миньенов. Веселые ребята.

Печатаю на фотополимернике (за раз вышло 8 штук) и бегом отмывать в спирте, от благоуханий китайской химии, содержащейся в смоле. У некоторых миньенов, отпали мелкие детали(руки, ноги) при попытке оторвать их от стола.

Далее грунтую на один слой и сохнуть. С грунтом работаю впервые, мазюкаю кисточкой как могу. Далее оставляю сохнуть. Грунтую со второй стороны и сохнуть.

После того как высохнут, кисточки в руки и красить. Красил на 2 раза.

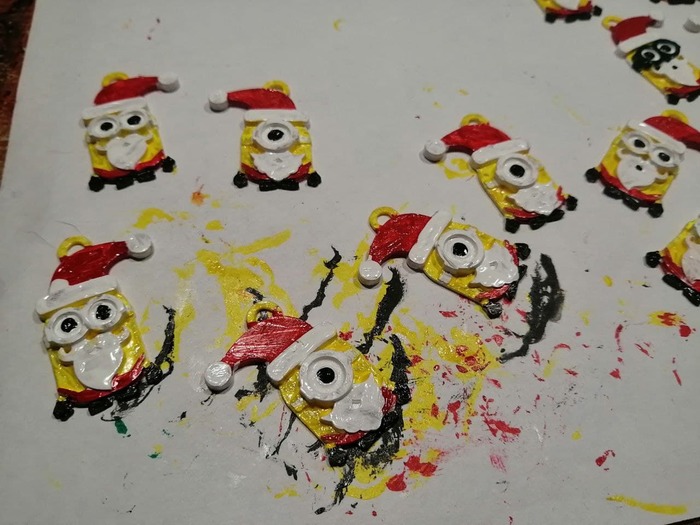

Первая покраска  и сохнуть. Выглядят страшно.

На второй раз и сохнуть. Есть конечно огрехи, после того как высохнут - поправлю.

Далее в магазин за цепочками с колечками. Пока ходил по магазину, обратил внимание на блестяшки -стразы, взял их на пробу, и вклеил вместо глаз им.

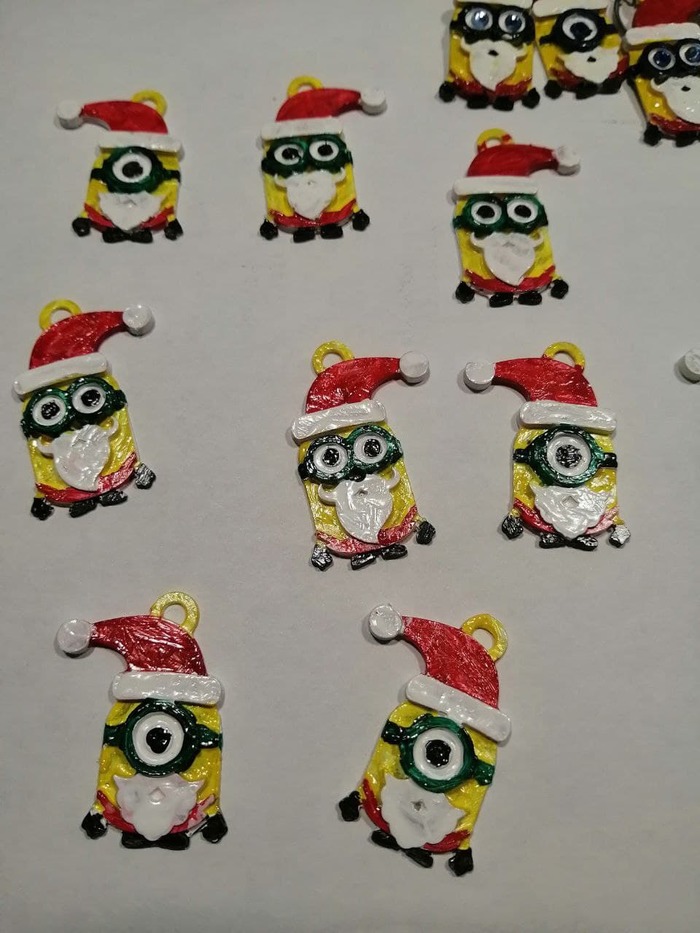

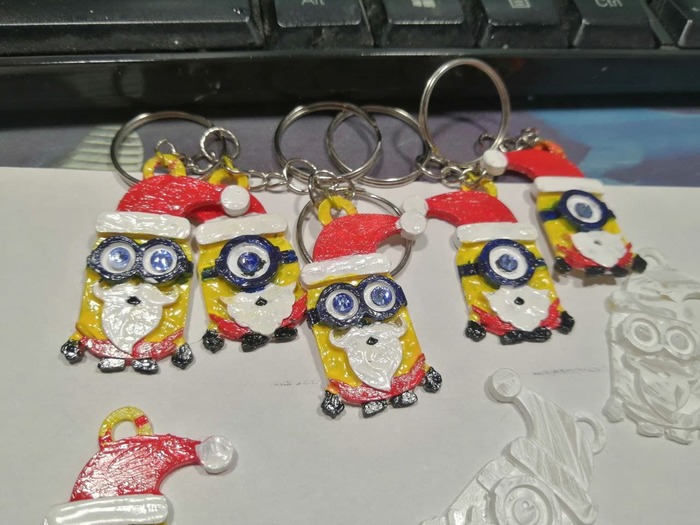

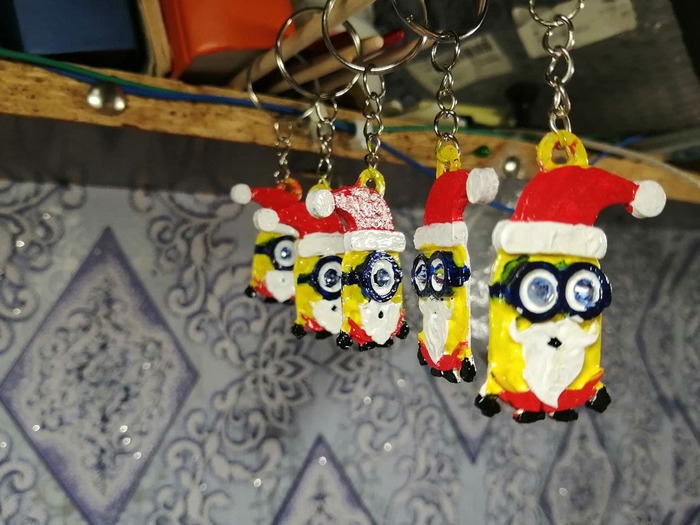

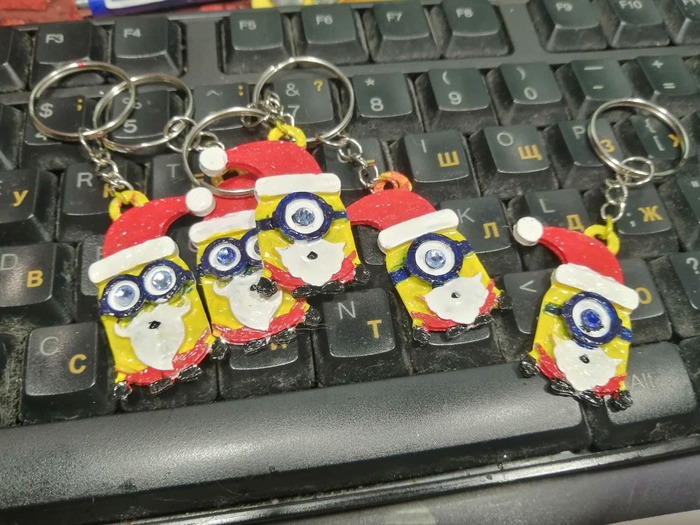

В итоге получаем такие вот брелки.

Для первого раза думаю не плохо. Жене понравились, еще паре человек из знакомых тоже. Результат достигнут, процесс от работы получен. осталось только найти друзей и знакомых,  кому раздарить брелки.

С критикой, вопросами и самое главное советами добро пожаловать в  комментарии, или мой телеграм - @shalexander

Всем привет. В своих постах, я упоминал про то, что у меня появился осциллограф ЛО-70. Правда это было года два назад, или полтара.. Конечно никакой ценности в современном мире он уже не имеет, но как экспонат на полочку - вполне сгодится.

Осциллограф мне достался условно рабочим. Есть проблемы с регулировкой луча, яркостью и фокусом.

Для прибора, с такой датой выпуска, это не новость.. Фото из паспорта:

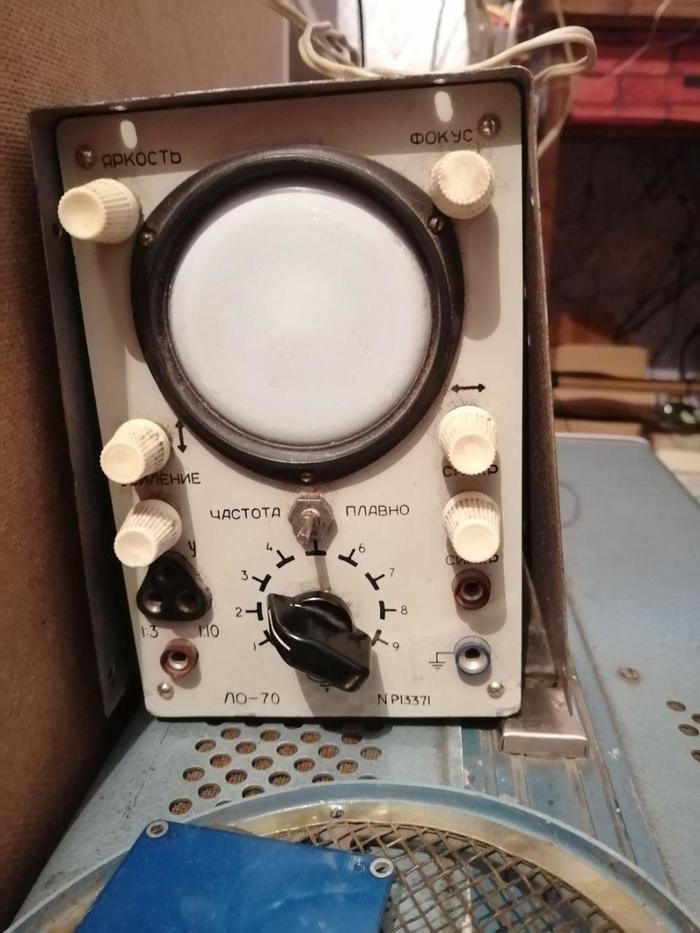

Фото прибора.:

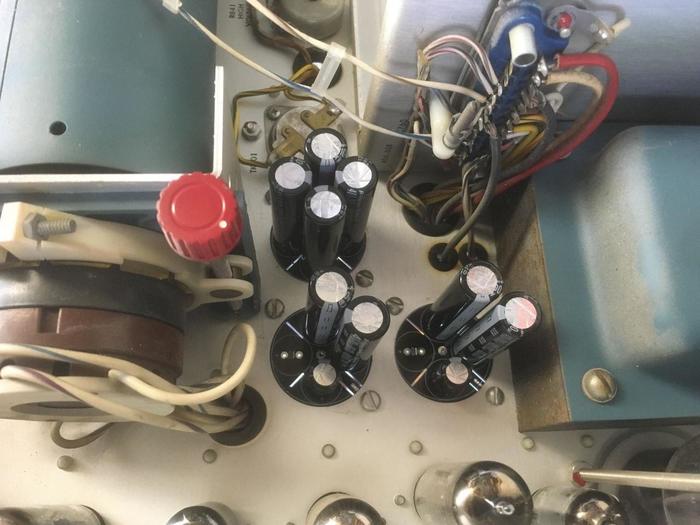

78 год как ни как, как там поживают конденсаторы?) Скорее всего никак. Но я подготовился к их замене! На форуме eevblog, в ветке про ремонт ламповых осциллографов моделей Tektronix, я нашел интересное решение, в плане замены старых электролитических конденсаторов на современные. Вот это решение:

Делается круглая плата, в которую впаиваются выводные конденсаторы. При ремонте осциллографа, мне такая технология подойдет. Думаю, это лучше чем искать живые, оригинальные конденсаторы.

По устройству прибора - там все достаточно примитивно. 3 лампы, с пару десятков конденсаторов и резисторов. Рассказывать не о чем. То ли дело устройство лампового С1-20, в нем их порядка 30 - 40 штук... До которого, в будущем, дойдут мои руки, но сперва надо оживить ЛО-70.. Я в некоторой степени испытываю радость, за то, что могу прикоснуться к таким древним раритетам... Остаткам более развитой цивилизации..

Видео обзор:

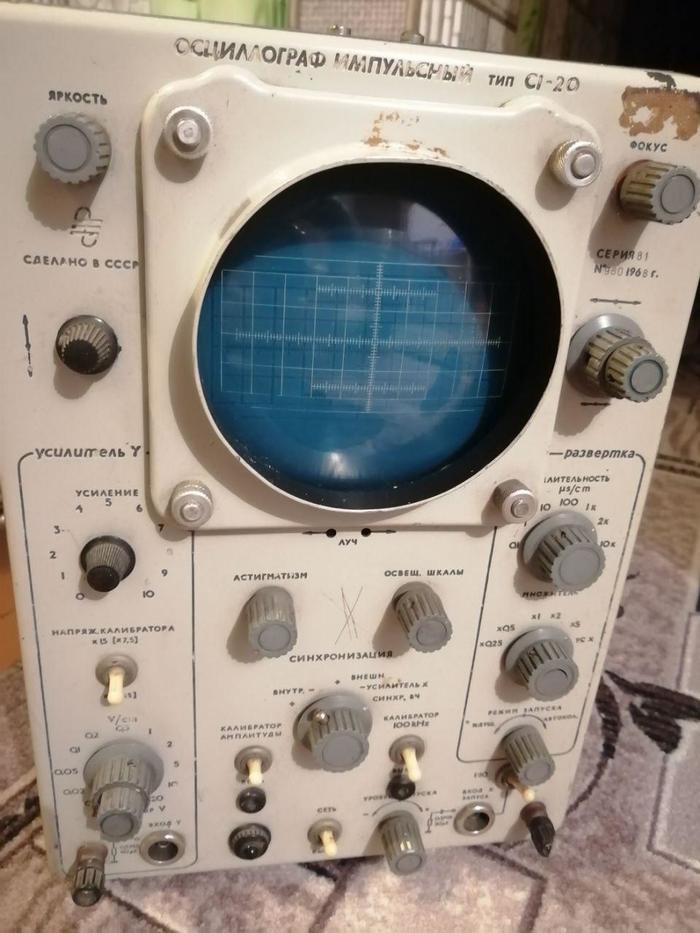

Не могу упомянуть и про С1-20. Достался мне он почти даром. Тоже условно рабочий. На видео состояние, в котором он достался мне.

До новых встреч!

Всем привет. Так уже вышло, что я ни разу не собирал часы на лампах. Это как то обошло меня стороной. Но что поделать, буду исправляться. Тем более, я не люблю механические часы, особенно большие, особенно когда они каждую секунду гремят свои механизмом, на весь дом.. Меня это просто бесит...

Собирать часы на семи сегментных  светодиодных индикаторах, ну как то не то.

У меня накопилось некоторое количество различных индикаторов, как ВЛИ так и  ГРИ, так и специфических индикаторов. В основном я обменивал свои не нужности на лампы, либо покупал, редко кто-то отдавал лампы просто так.

Кто не знает ГРИ  это газоразрядные индикатор, а ВЛИ - вакуумно-люминесцентный индикатор.

В итоге у меня возникло пару идей, где пригодятся такие индикаторы. я хотел собрать частотомер на логике, и сделать к нему индикацию на лампах. Ну и конечно же часы, куда без них то?) Далее были идеи собрать еще пару разных устройств с ламповой индикацией. Но об них расскажу в будущем.

Я решил проработать схемотехнику работы с индикаторными лампами и способами их управления. Конечно в современном мире, от таких ламп наверно нет толку, и используют их чисто для эстетики и антуража.  Но мне интересно ковыряться со всей этой древностью, запускать лампы, смотреть на их свечение. Это радует мою душу и это есть мое хобби.

Далее, по фотографиям. Все они были сделаны мною, в разное время. Кроме одной фотографии, я ее нашел в интернете.

Осторожно, много фотографий...

Примеры свечения ламп(ИН14, ИН15, ИВ12):

Лампа ИН18. Одна из самых дорогих ламп из линейки ИН.

Помимо ВЛИ И ГРИ,  один раз удалось поработать с декатроном. Блок питания был собран на mc34063 + умножитель напряжения. Декатроны так-же ставят в часы, в качестве разделителей либо для красоты.

Конечно, свечение ГРИ намного круче и красивее, чем свечение ВЛИ ламп. Но последние стоят на порядок дешевле, да и найти их проще.

Из специфических ламп, у меня есть вот такие вот индикаторы, из линейки 6Е. С ними я еще не работал. В часах им конечно сложно найти применение, но вот использовать как индикатор уровня какого либо сигнала - почему бы и нет?

Не много фотографий моих запасов. ВЛИ индикаторы:

Индикатор ВЛИ, скорее всего от калькулятора. Кандидат на работу в частотомере.

Индикатор уровня звука, от какого магнитофона/проигрывателя/усилителя я не знаю. есть идеи собрать усилитель и приспособить этот индикатор в нем.

ГРИ индикаторы.  В основном это индикаторы ИН14, 15, 12, 6, 19.

Польские индикаторы LC-531. Даже сохранились коробки. Выводы уже почернели от времени.

Еще в запасах лежит коробка новых ламп ИН-13...

Первым я делом я решил освоить работу с лампами ВЛИ. На них я соберу первый экземпляр часов + индикацию для частотомера.

Для питания ВЛИ индикаторов необходимы 2 напряжения - для питания накала и для питания сеток + сегментов ламп. Накал я питаю от преобразователя на LM2596. Для питания сеток и сегментов, я использую самодельный преобразователь на 555 таймере. Уровни напряжений стоит смотреть в документации на лампы.

На этом видео, мои изыскания в плане блока питания и регулировки яркости ламп:

На этом естественно мои эксперименты не останавливаются. Так как, охото,  собрать оптимальную систему для питания ламп. Тем более вычитал на одном из форумов, что накал рекомендуют питать переменным напряжением.

После того как я собрал пробный блок питания, я решил начертить схему и спроектировать печатную плату. Я решил использовать 4 лампы ИВ-12 в качестве часовых и минутных, а в качестве секундных использовать лампы ИВ-6..

Получилась следующего вида плата под индикаторы + компоновка на бумаге:

Да, да...Я забыл про разделительную индикацию между лампами. Типо точки или тире, что бы визуально отделять часовые лампы от минутных.. решение нашлось быстро, естественно в гугле. Вот та самая картинка, про которую я написал в самом начале поста:

В качестве разделителей между лампами - можно использовать более мелкие лампы, типа ИВ-6 или ИВ-3. Которые у меня есть. Потраченное время на разработку предыдущей платы, конечно не вернуть, но что поделать..

Я решил собрать макет с лампами на базе макетных плат. Вместо ламп ИВ-12, я решил использовать, для макета, лампы ИВ-6. Т.к. у них гибкие выводы и их удобно втыкать в макетную плату.

Управление часами я решил сделать на базе микроконтроллера stm32f100, тем более у меня есть макетная плата STM32VLDISCOVERY. В ней уже есть встроенные часы реального времени, поэтому не придется ставить дополнительную микросхему RTC. Хотя, у меня уже давно лежит самодельный модуль RTC и воткнуть его в макет, не составило бы и труда. Фотографии модуля RTC. Останется только  найти в своих запасах батареечку на 3В. Но я этого делать не буду. Зачем лишний корпус на плате?

Видео работы макета:

В следующем посте, я опубликую готовую конструкцию, или что из этого выйдет.... Вообще я бы хотел получить единый модуль управления как  для ВЛИ ламп, так и для ГРИ ламп.  Посмотрим что в итоге получится.

С вами был котейка, до новых встреч. И мое серьезное ламповое лицо:

А знаете почему серьезное? Да потому-что я решил сделать двухсторонние платы под часы и побрел в магазин. А лист текстолита двухстороннего, формата А4 - стоит 450рублей..... Это же сколько вискаса можно накупить.....
