Запилил себе измерительный девайс: АЦП на довольно лохматом Cirrus CS5381.

Основные характеристики ИМС АЦП: 24 бита, 44.1-192 кГц, SNR 120 дБ, THD+N -110 дБ. Микрухе уже скоро будет 20 лет, но за это время АЦП строение двинулось совсем недалеко, особенно по THD+N, поэтому ставить что то новенькое не вижу особого смысла.

Что получилось?

Интерфейс только USB 2.0 и позволяет полностью использовать все доступные частоты сэмплирования. Наконец то в Win 10 правильно отображается в панели управления выбор частот, убрали 16 бит и можно выбрать 88,2 и 176,4 кГц. Процессор использовал XMOS XUF208, как на плате транспорта, в принципе прошивка от него и была взята как база.

Питание. После удачного опробования DC-DC преобразователей на плате ЦАП с CS4398, решил опять использовать Aimtec, на этот раз 3 Вт каждый, что задирает потребляемый ток до 700 мА!

Аналоговая часть без изысков, даташитное включение CS5381 и буфер на OPA1632. Как вариант можно использовать THS4131, результат у них схожий. Вход может быть как симметричный, так и не симметричный. Так же установлены защитные стабилитроны, поэтому разумная перегрузка на входе не убьёт ИМС АЦП.

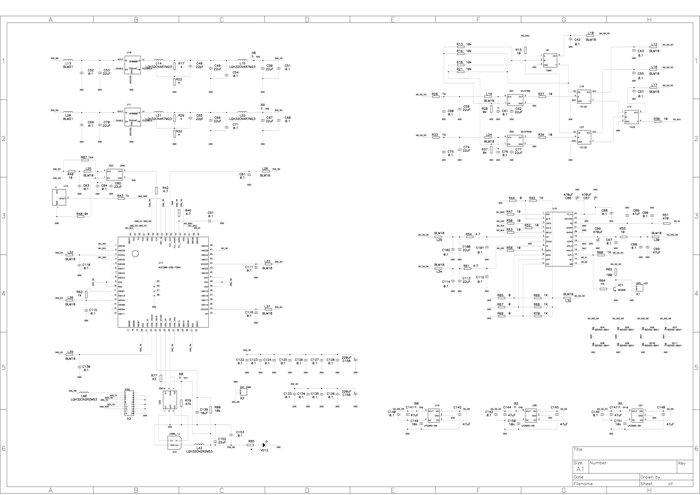

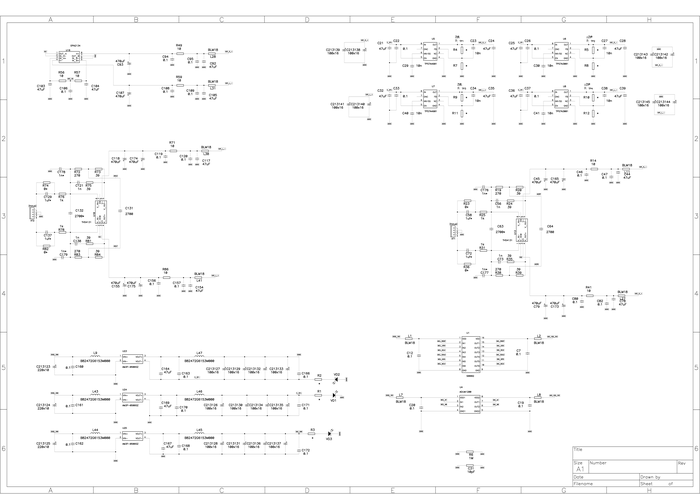

Схема девайса:

Генератора виктора нет (не собрал еще, нет прецизионных резисторов), поэтому источником выступает ЦАП на 4493:

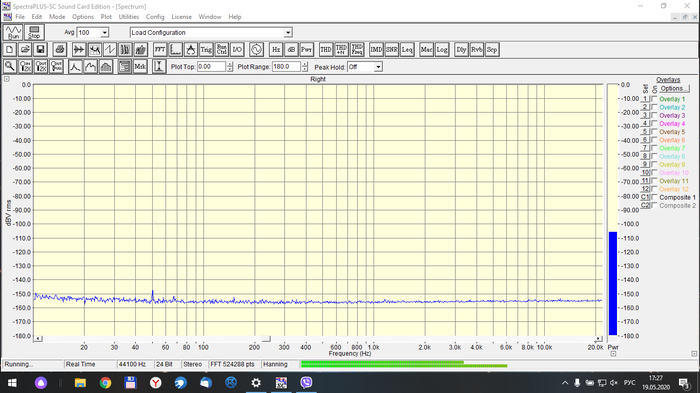

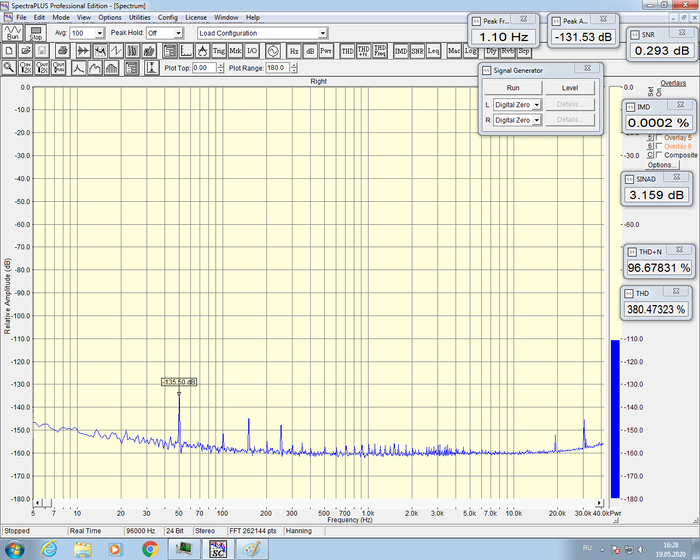

шумовая полка без подключенного источника

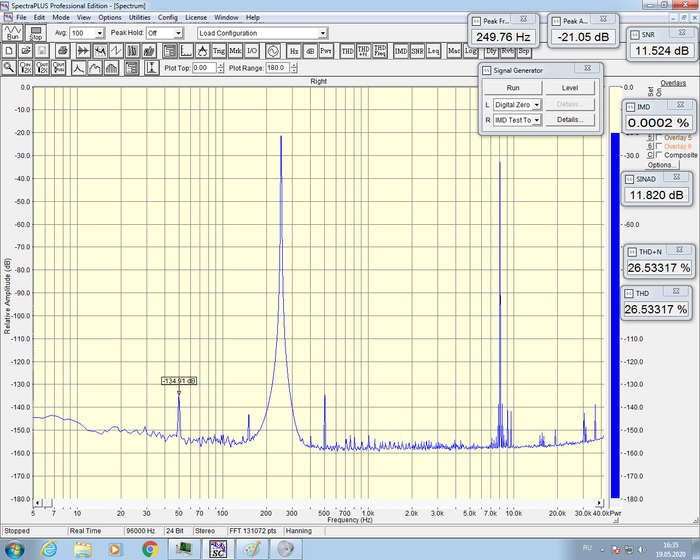

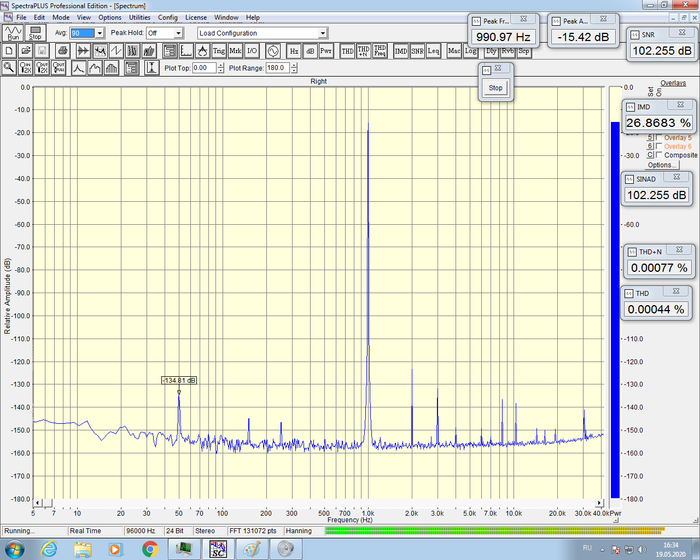

а это уже с цапом

питание на 317/337 плохо фильтрует 50 Гц наводку, да и плату АЦП нужно в какой то корпус устанавливать, что бы меньше помех ловила.

на входе АЦП сделан делитель на 12 дБ, поэтому SNR в 120 дБ измерить не получится.

В целом результат получился лучше чем например с АЦП на AK5385A установленный в Juli@, т.к. шумовая полка после FFT опустилась до -150...-160 дБ (против -130...-140 дБ у Juli@).

Себестоимость? Огромная, порядка 300$.

Вроде всё, всем добра и котиков. Не болеем.
