22

Мини обзор ампервольтомметра Ц-20

Всем привет!


Давненько, ко мне в руки, попал старый, советский ампервольтомметр(цэшка, авометр) - Ц20. У меня, были, излишние драйвера для шаговых двигателей, и нашелся человек, которому они  были нужны, и он предложил мне некоторое количество измерительных приборов. Не все приборы были конечно рабочими, точнее из 3х приборов, рабочей оказалась только эта цэшка. В принципе, в ней ломаться то и нечему.


Я уже отвык от приборов со стрелочной индикацией, вокруг меня одни семи сегментные и жк индикаторы.


Вспоминаю, как отец, мне подарил первый мой паяльник и первую цэшку. Правда китайскую, но выбор в деревне был не велик. Это было примерно в 2003 наверно году.  Примерно, первый мой мультиметр, выглядел так:

Но, вернемся, к нашему герою, забытому со временем, но все-же живому в некоторых смыслах.

Всего было 2 завода изготовителя, и в зависимости от времени менялся внешний вид прибора и материал из которого был изготовлен корпус.  Внешний вид прибора:

Данная модель приборов выпускалась, примерно, с 1958 года. Вес прибора около 1.5 кг. Достаточно тяжелый и габаритный корпус.


Что может измерять: постоянный ток и постоянное напряжение, сопротивление и переменное напряжение. Переменный ток данный прибор измерять не может.


Откроем батарейный отсек. Как мы видим, время делает свое, одна клемма совсем распалась, придется ее восстанавливать. Видны следы окисления.

Откроем корпус, и посмотрим что находится  внутри  него:

Схемотехника прибора очень проста. Приложу схему, с просторов интернета. Как мы видим, все достаточно просто, и в случае поломки, отремонтировать не составит труда.

Посмотрим на конструкцию поближе. Видим измерительную головку, с блоком состоящим из резисторов и диодов, закрепленным на ней.

Переменный резистор(для установки нуля) и трех позиционный переключатель режимов измерения, так-же видны клеммы для подключения щупов. Родных щупов у меня нет.

Резисторы на оправке из пластика

Видео обзор:

Вот такой вот интересный прибор. У меня, лежит, еще один собрат данного прибора, но его участь более печальна и его придется восстанавливать и приводить в чувство. Это тестер 43101, более современный и более функциональный. Но о нем, в следующий раз.


На этом все. Всем спасибо за внимание!

Показать полностью 8 1
27

Щ4313, восстановление прибора

Привет всем! Года 2 назад, я приобрел за 200р такой настольный цифровой мультиметр - Щ4313.

Продавец сказал что он рабочий и только стоит разобраться с модулем индикации. По сути, в модуле индикации отсутствовал сам жк дисплей.  И наконец-то, я добрался до ремонта этого прибора.


Схемы, к данному прибору, я нашел. Но они, местами, не очень читаемы.


Сам прибор, конечно, можно выкинуть, т.к. проще купить какой китайский мультиметр в ближайшем магазине. Но я пойду по более сложному пути. Тем более сейчас карантин, кто-то дарит друг другу карантинки, а мы начнем с ремонта.


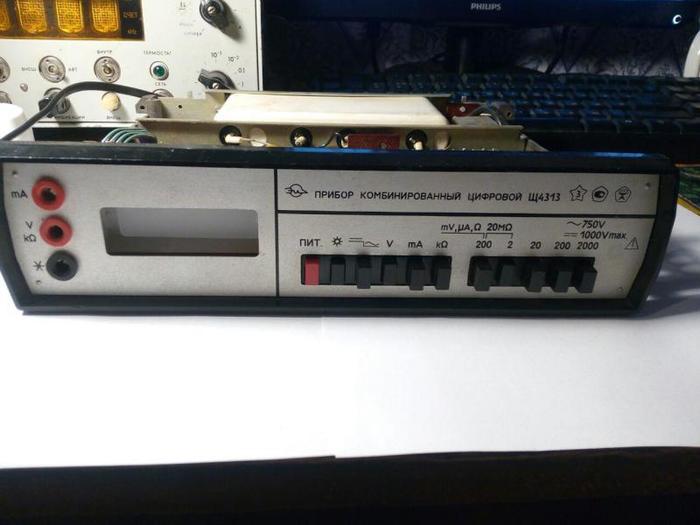

Фото прибора:

Модель  дисплея, выполнен  на жк индикаторе  -  ИЖКЦ. Данный дисплей я не нашел, поэтому принял решение переделать на 7 сегментные индикаторы. Я приобрел индикаторы АЛС324Б. Советские индикаторы, с позолоченными ножками. Фото взял с интернета.

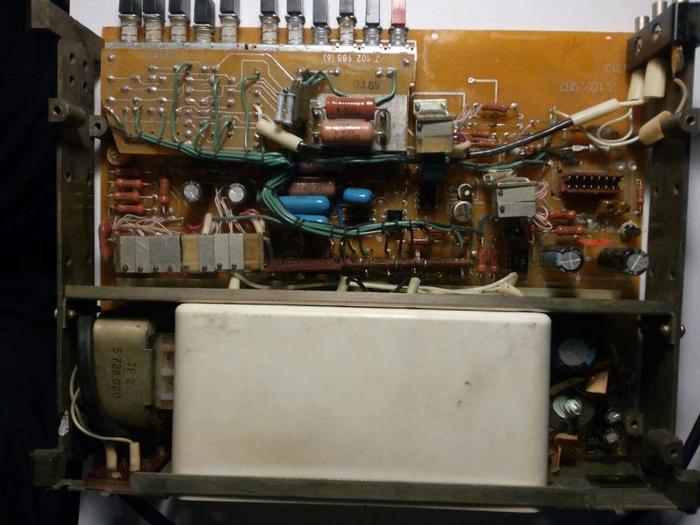

Не много внутренностей данного прибора.

Виден сам дисплейный модуль. Он состоит из 2х плат.

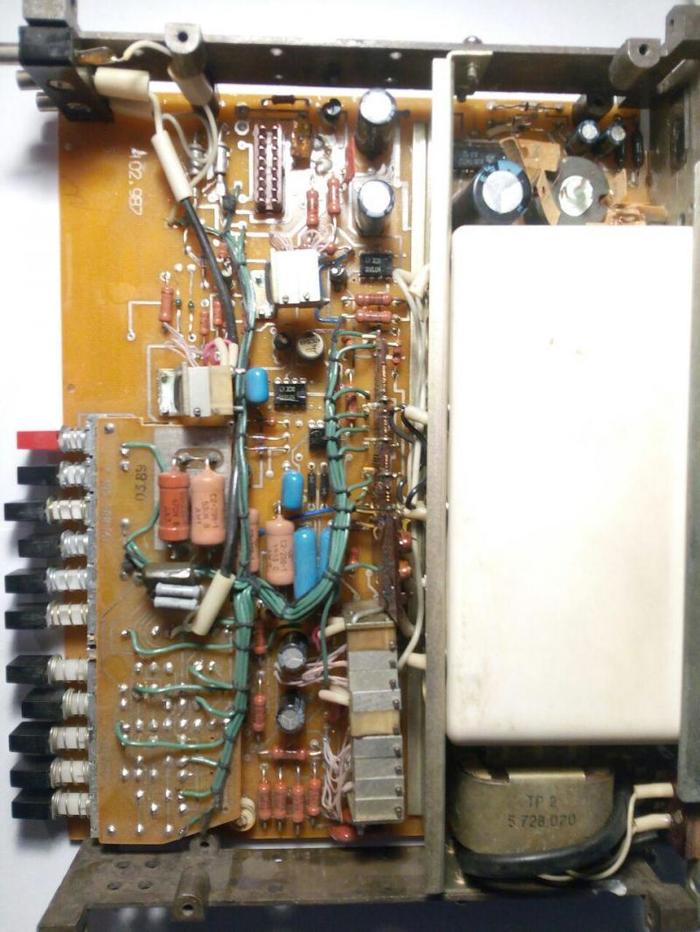

Откручиваем этот модуль, видим следующую картину:

Если присмотреться, то можно увидеть одну деталь. Которая повидала в своей жизни очень много всего, но при этом еще работает. По схеме я выяснил что это стабилитрон. Измерил напряжение на нем, оно соответствует напряжению стабилизации.


Ну что сказать, многие ему могут позавидовать в старости. Потрепанный, но не сломленный.

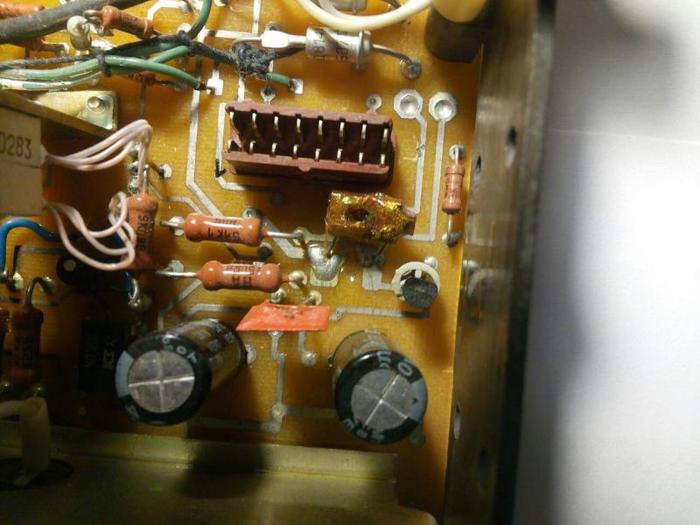

Стабилитрон виден возле разъема.

Разбираем дисплейный модуль. Он состоит из платы с АЦП(КР572ПВ2) и обвязки. Далее есть плата для управления дисплеем на логике К561ЛП2.


Дело в том, что эта микросхема АЦП, применялась для управления 7 сегментными индикаторами. Но советский инженер, приспособил ее для  управления жк дисплеем.


Модуль в сборе:

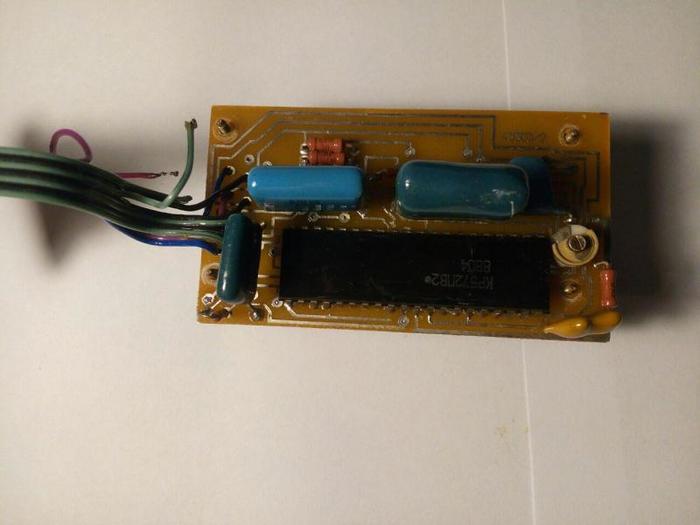

Плата АЦП. Видны отпаянные кем то провода.

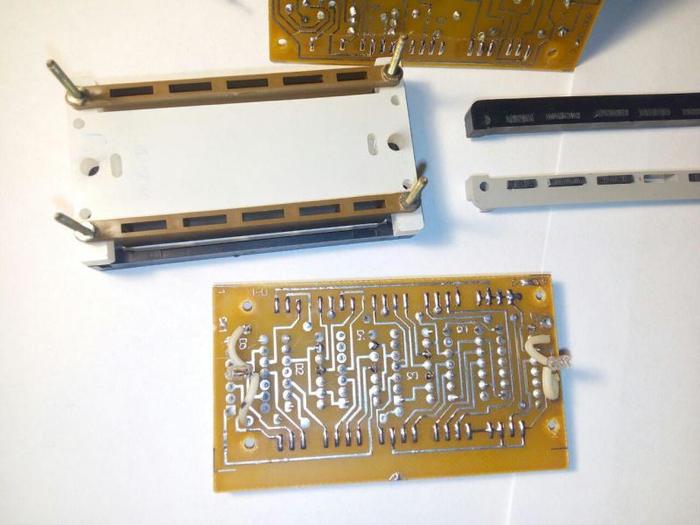

Плата на логике. На фото видны пластиковые рамки, с токопроводящими резинками.  К этим резинкам прижимались между собой платы и дисплей.

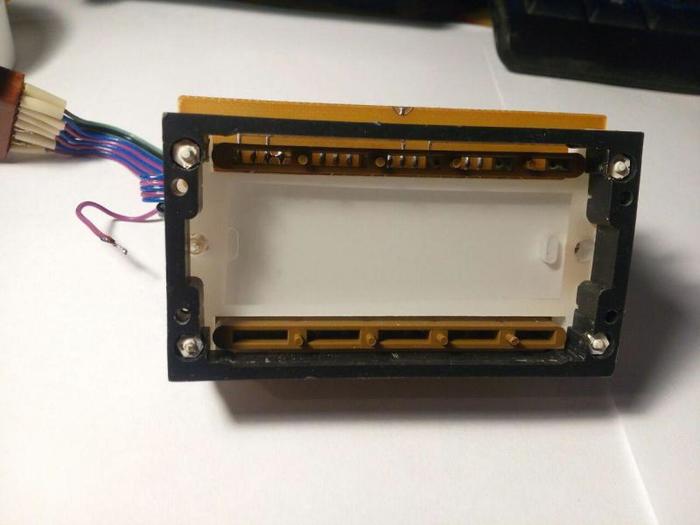

Рамка дисплея.  В рамке есть отверстия, для ламп подсветки.

Что в планах:


Попробовать запустить этот прибор на 7 сегментных индикаторах. Сам блок с АЦП, на макетке, я уже собирал, но он был заброшен в самый дальний ящик. Этот блок вроде-как заработал, но что-то меня остановило и я  бросил ремонт этого прибора. В дальнейшем, я разобрал схему на этой макетке и успешно забыл, до недавнего времени, об этом приборе.


Как разберусь до конца, то соберу все на печатной плате.


Фото  с подключенной макетной платой:

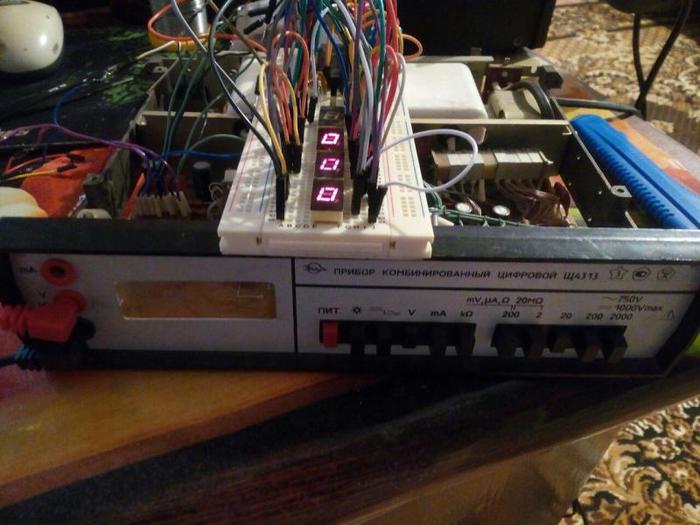

Очень длинное и нудное видео, о том как я собираю модуль индикации, разбираюсь со схемами. прибора Так же я столкнулся с тем, что я не нашел дома нужного керамического конденсатора на 100пФ. Поэтому, я применил старый лафхак - взял конденсатор большей емкости, и спилил надфилем ненужные мне пикофарады(это есть в  видео, ближе к концу). Место спила я залил лаком.

Спасибо за внимание!

Показать полностью 13 1
25

Как я собирал панель приборов Venator

Привет народ!


Не давно попросили собрать на заказ приборную панель Venator. С данными приборками никогда дел не имел, поэтому пришлось разбираться с самого нуля.


Описание проекта очень легко можно найти в интернете, как и всю информацию по нему. Суть устройства в сборе данных, с определенных точек автомобиля(измерение напряжений, подсчет импульсов), упаковка данных платой ардуино и передача через wifi модуль на модуль индикации. В качестве модуля индикации можно использовать обычный планшет, либо прикупить дисплей + какой микрокомпьютер.


Схема устройства очень проста: ардуина, блок питания, модуль esp-01, куча резисторов и разъемы. Запускаю мой любимый САПР KiCad. Чертим схему, трассируем плату. Что получилось в итоге(не стал искать 3д модельки винтовых клеммников):

В магазин за хлорным железом и травить плату. купил себе сразу 0,5кг, что бы не бегать по сто раз. В итоге я плату вытравил со второго раза, ибо не привык травить большие платы.

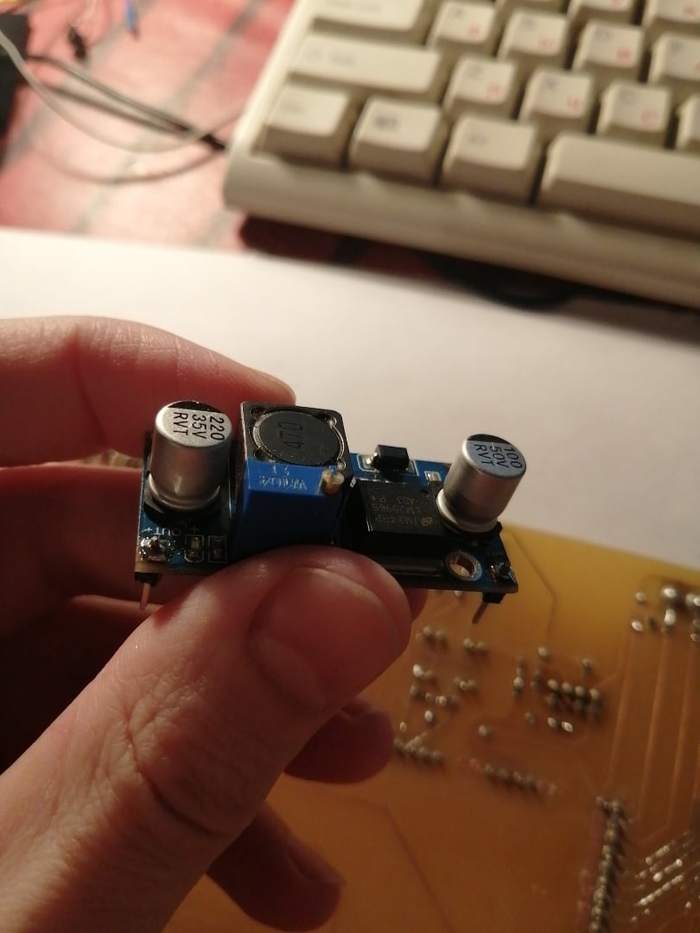

В качестве блока питания, я хотел использовать всеми известный модуль на lm2596. Данные модули я заказывал с алишки, пару штук отдал друзьям, парочку использовал в своих проектах. Надо поискать, должен остаться хоть один. Нашел я всего один такой модуль.

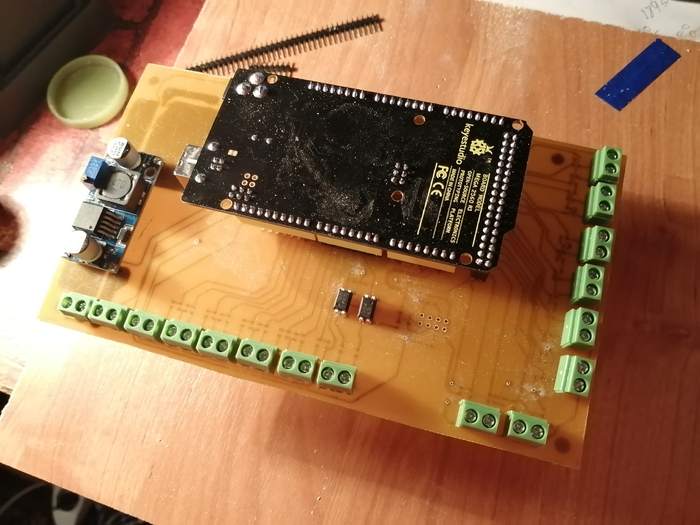

Собираем плату до конца, пробуем включить... Ноль реакции. Напряжение на выходе dc-dc 0В.

В итоге, модуль который я нашел - давно испустил свой дух. Попробовал на нем поменять подстроечник. Модуль  не заработал и я забил на него. И это в 11 часов вечера. Магазины радиодеталей уже закрыты, да и за такой модуль у нас заломят рублей 500. Меня охватила печаль и грусть, хотелось как можно быстрее уже все доделать и увидеть результат своей работы..


Я начал думать. В одном из своих проектов я использую dc-dc преобразователи tps54302(на фото ниже распаян данный dc-dc). Но, под него необходимо травить плату...

Не беда, накидываем схемку из даташита(и забываем один резистор, про него ниже)

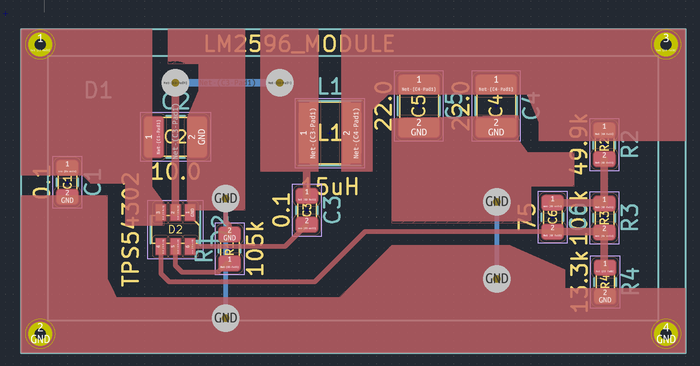

Трассируем плату

Собираем плату и запаиваем ее вместо дохлого модуля lm2596. Собранный dc-dc видно на фото ниже. В итоге в схеме выше я забыл один резистор для старта dc-dc. Без него не стартует, тупим минут 10 и находим причину. Добавляем этот резистор, закутываем его в термоусадку.

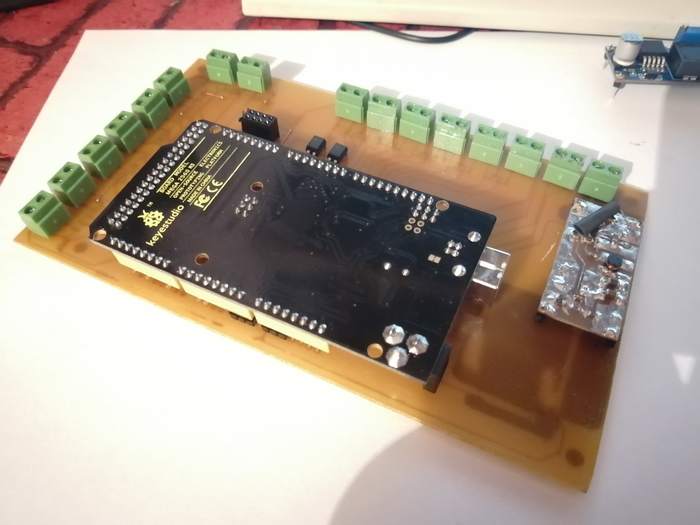

Включаем плату, измеряем напряжения, на ардуине и модуле esp. Все в норме, можно прошивать и пробовать подключаться к планшету.


Не  большой обзор всего этого безобразия в видеоформате:

Пост напечатан лапками которедактора Филипка

Для связи с которедактором можно использовать почту shkoteikin@gmail.com

Показать полностью 9 1
2010

О работе с Китаем в сфере заказа изготовления плат

В моем посте, про изготовление лицевых панелей, один человек написал следующий комментарий:

Так вот, заказывал я недавно платки, для изолированного программатора stlink. Заказывал всего 10 штук плат, т.е. 5 панелек, на каждой панели по 2 платы. Для тестирования прототипа и идеи такого количества плат достаточно. Показываю результат который пришел ко мне, а так же цены. Фото платок:

Все красиво, все круто! Заводское качество. Смотрим на цену:

124р за изготовление. Доставка 479р. В цену входит упаковка в пленку + коробка. Срок изготовления был пару дней, дольше ждал доставку почтой(около 15-20 дней).

А еще, открываю коробку, можно увидеть какой либо брелок или ручку. На этот раз в коробке меня ждал такой брелок(сколько стоит его изготовление остается только догадываться):

Я уже перестал удивляться таким ценам:) Можно забыть про технологии лазерный утюг и фоторезист, если проекты не сильно горят и есть время подождать заводские платы. Я так и не освоил фоторезист, хотя все для этого куплено и лежит уже пару лет в шкафу. Срочное  изготавливаю лутом, что может подождать заказываю у китайцев.

Показать полностью 4
104

О САПР KiCad

Привет народ! В прошлой своей мини статье я затронул тему изготовления лицевых панелей в САПР KiCad. Теперь, я хочу рассказать о том, как я перешел на САПР KICad.


Я долгое время пользовался программой Altium Designer(около 3-х лет), потом я решил перейти на ОС семейства Linux. А в Linux как говориться своя атмосфера и с запуском WIndows программ, могут возникнуть проблемы. Правда, в Linux, есть очень хорошая программа - Wine, с помощью которой я запускал игры, и некоторый софт. За недельку ковыряний мне удалось запустить Altium. Есть сайт winehq, на котором можно посмотреть совместимость Windows программ(игр) с Wine.


Далее я стал искать альтернативы Altium'у, по функционалу и главное что бы софт запускался в Linux нативно, и желательно был кроссплатформенным. Я попробовал САПР Eagle, но она мне не понравилась -  были проблемы с 3D просмотром спроектированных плат и были ограничения в бесплатной версии.


В процессе поиска я нашел САПР LibrePCB. Ссылка на сайт - https://librepcb.org/ . Данный проект разрабатывают энтузиасты, и я на нем долго не задержался.


Следующим был KiCad. Поначалу я долго привыкал к интерфейсу, в дальнейшем я изучил горячие клавиши и прочие полезности этой программы. Это уже была полностью бесплатная САПР, с просмотрщиком 3д(привет трассировка лучами), который я так люблю.  В KiCad'е уже не было ни каких ограничений, он был полностью бесплатен и открыт. К тому же, у него была большая аудитория пользователей и пара больших  форумов, где можно было найти ответы на свои вопросы.


Ссылка на один из англоязычных форумов https://forum.kicad.info/


Пример рендера платы, со включенным режимом "трассировка лучами":

Конечно KiCad не идеален, есть много минусов. Например такой минус, как то, что нельзя использовать другие шрифты, кроме того, что забит где-то в исходниках. А как бы хотелось использовать гостовский шрифт(мне он очень нравится) или какой либо другой.


Что меня бесило - это стандартная цветовая тема оформления KiCad. Так как я особо не люблю белый цвет, особенно когда сидишь работаешь ночью, и экран монитора светит как прожектор, и от этого очень сильно устают глаза. Я полез в интернет и начал искать решение данной проблемы, в итоге я нашел различные цветовые темы.


Пример цветовой темы, которую использую я:

Ссылка на репозиторий с темами https://github.com/pointhi/kicad-color-schemes В репозитории на выбор светлые и темные темы.


Далее, я столкнулся с проблемой формирования BOM листов(списки компонентов) и сборочных чертежей. Дело в том, что при сборке плат, удобно на экране монитора видеть как сборочный чертеж, так и BOM лист. Я пробовал разбираться со встроенными генераторами BOM листов, но забросил со временем это дело.


Списки компонентов я составлял в гугл таблицах, что не очень удобно и требует внимательности + время. Поиски привели меня к плагину Interactive HTML BOM generation. Данный плагин очень сильно автоматизировал мою рутину при составлении BOM и облегчил монтаж печатных плат.


Плагин полностью автономен, после его запуска создается html файл, который не имеет каких либо зависимостей и может быть открыт любым браузером. Т.е. вся информация храниться в одном файле.


Ссылка на плагин https://github.com/openscopeproject/InteractiveHtmlBom


Пример работы плагина:

Видео о работе с плагином:

Чуть больше года я был пользователем ОС семейства LInux, пока не обновил железо своего ПК на платформу, на базе Ryzen. Что подтолкнуло меня на использование ОС Windows 10. Со сменной операционной системы, у меня не возникло желание сменить KiСad, на какой либо другой софт.

Показать полностью 4 1
86

Лицевые панели для приборов

Привет народ!


Как то я разрабатывал одно устройство, в корпусе на дин рейку, и возникла проблема в изготовлении лицевых панелей. В итоге я пришел к выводу, заказать пробную партию из текстолита, в Китае.


На просторах ютуба, я видел ролики, где показывали процесс изготовления корпусов из текстолита. Т.е. брали текстолит, разрезали его по размерам, далее спаивали заготовки вместе, получая корпус. Люди делают корпуса, почему бы и не сделать лицевые панели?


В KiCad'e я набросал пару макетов, использовал слои контура платы и шелкографии. Примеры на картинках ниже.

Вывел 3д модели, примерил на корпусе:

Далее я сформировал панели 100*100мм, из лицевых панелей, вывел гербера и заказал у китайцев.


Я заказывал на pcbway. В итоге за 60 панелек, с доставкой, я заплатил около 600-700р. Уже точно не помню.


Фотографии панелек которые мне пришли:

Примеряем к корпусам. Готово!

Ролик со всем этим безобразием)

Спасибо за внимание! Надеюсь данный материал будет кому-либо полезен.

Показать полностью 7 1
24

2к19 размышления. Как я перестал быть мертвецом. Итоги года

Привет народ!


Тут навеяли мысли написать небольшую статейку на тему мотивации, саморазвития, начиная новой жизни с очередных 1 января хххх года. Последние мои записи здесь - это "сам себе  Дед Мороз", где я описывал какие приборы я приобрел для своего хобби.


2019 год начался со славного города Ноябрьск. Пара часов в авто, час самолетом и я далеко от уютного дома. Город, где 3 фонтана(вроде), но их не включают так как большую часть времени зима.

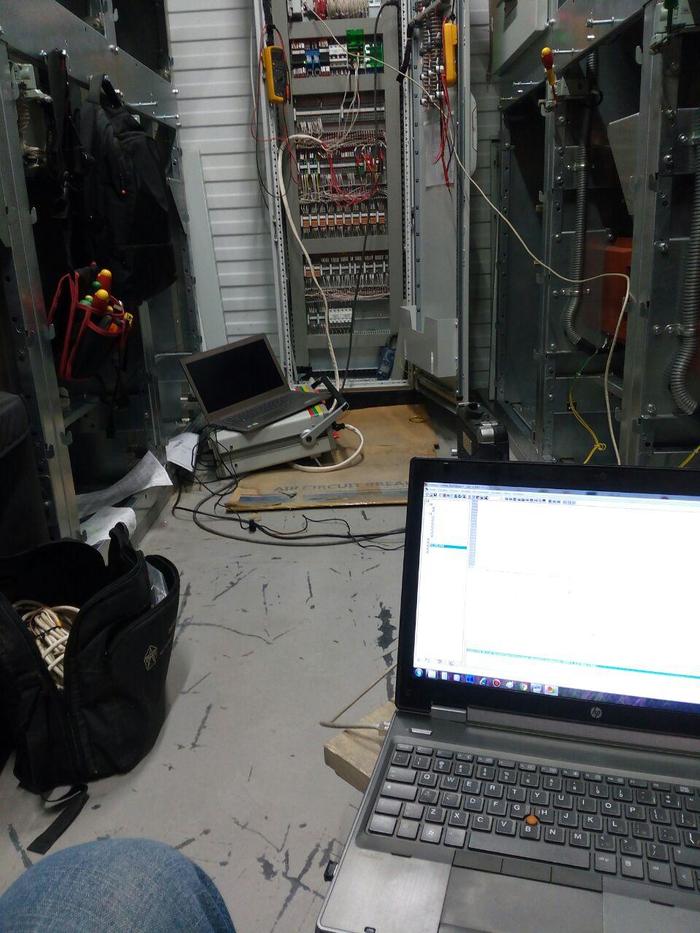

Здесь я занимался наладкой и написанием программы с коллегами. Объект из сферы компенсации реактивной мощности. Фотка из процесса работы.

Обратно я ехал поездом. не напрямую, а через другой город. Странная логистика. Увеличив при этом мой путь на 7-8 сотен км. Но помню что я услышал слово "Тюмень", вылез с поезда и убежал с чемоданом на автовокзал. Этим самым сократив время на дорогу домой примерно на часов 20-30.

После этого, перенесемся в лето. В июль, ибо до этого не было больше ни чего интересного, и я жил в стиле работа, пивко, работа.


Итак начало июля, у нас байк фестиваль. Я с женой и друзьями совсем случайно отправляемся на него. Гонки, пьянка, концерт, ссоры, пьянка, палатка. Утро похмелье. Так прошел он. Пара фотографий и воспоминаний в пьяном угаре. Я не помню концерт, помню только что ржал с названия группы какие то там драконы. А еще помню как какой-то бухой тип упал с мотоцикла, или его переехали.  Еще помню после этого, что запретили продавать пивко, и мы с корешом побрели на его поиски и потом бухали с каким то типом. В палатке на голой земле спать холодно.


Я смутно помню эти моменты, ибо я шел туда чисто бухнуть.


Фотографии

Дальше опять пивко, работа, пивко, работа. Так получилось что я начал первые попытки что-то менять со своего дня рождения, 21 августа 2019 года, когда с утра я проснулся от лютого похмелья и в очередной раз я решил бросить калдырить.

Этот месяц после дня рождения был некой отправной точкой и пересмотром целей и планов на жизнь. Я даже начал попытки бегать в парке. Ну да ладно.


Отправная точка, точнее мысли которые появились в то время, были примерно следующие:

1. завязать с бухлом

2. начать учить язык

3. заняться спортом

4. больше работать над своими проектами.


В итоге. Я начал учить немецкий язык. Пересмотрел кучу видосов о вреде алкоголя, мотивации и т.д.  Даже купил камеру и микрофон, попробовал записывать свои первые видосы для ютуба. Я стеснялся сам себя, и что-то там мямлил.


Вообщем сформировал какое то смутное видение своей будущей жизни, т.е. стать более продуктивным и целеустремленным. Бла-бла-бла. В итоге синий змей подкрался ко мне опять. Но в этом уже не было ни какой радости. Так прошел сентябрь.


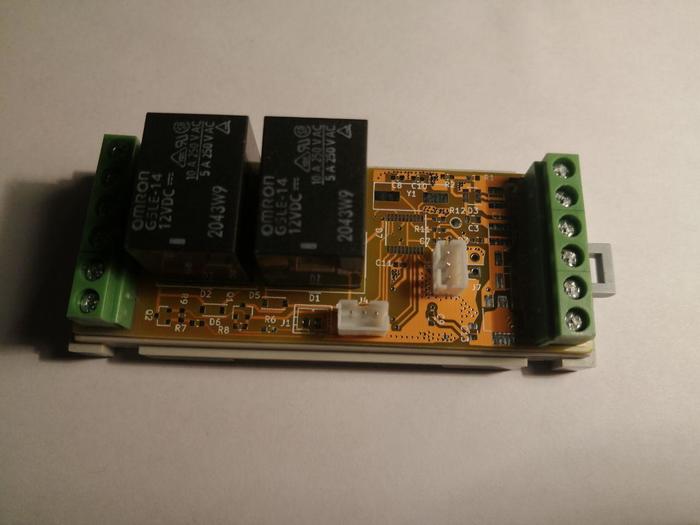

В ноябре месяце, я сформировал некоторые цели в плане своего хобби. И доделал один из своих затянувшихся проектов, которым в будущем поделюсь в своих статьях. Одна из фотографий.

Борьба с алкоголем и жизнью в режиме овоща продолжалась. Я перепробовал кучу заварных чаев.


А еще одно из главных событий. Я выбрался с женой на концерт Князя. Тупо купили билеты и пошли на концерт. Я не сказал бы что мы фанаты данной группы, это было что то новое в нашей жизни.

Примерно в октябре я установил программу счетчик времени(сколько дней не пьешь), на телефон. До сегодняшнего дня я ее сбрасывал раза 2, и начинал все сначала. Сбрасывать программу было каким то страшным и тяжелым делом. Я понимал что передо мной мое личное достижение, в виде цифр - не пил Н дней. И я его уничтожаю.


Вот так выглядит она

Сменил свой старый компьютер 2010 года, на новый...Два раза. С кор ту дуо на fx6300, сейчас уже на ryzen перешел. Раньше не думал что компьютер может быть таким быстрым.


Начал читать книгу - "Атлант расправил плечи". Правда до конца еще не осилил ее. Это первое мое художественное чтиво наверно за последние пару лет.


На тусовки, куда меня звали друзья, я покупал себе квас, либо какой лимонад. И со временем такое времяпровождения стало для меня чужим. Даже просто пойти в кафешку, где люди пили алкоголь и курили мне становилось противно и не комфортно. Хотя когда я ломался и напивался(такое было вроде один раз) я чувствовал какой то кайф. Утром я сбрасывал счетчик в приложении и начинал пилить себя. Борьба шла.

Так же в октябре я начал отжиматься. 30 раз за 4 подхода...

В начале декабря я осознанно пошел в магазин и купил себе лыжи. Сделав бы это раньше - я посчитал себя человеком, который тратит деньги на ненужную и бесполезную фигню, лучше бухнуть с корешками и полежать на диване. Но нет. Я первый раз, за последние лет 6 встал на лыжи и начал учиться кататься на них. Первые 30 минут и дыхалка в хлам, я весь потный, но довольный. С тех пор я начал почти каждый день кататься на лыжах + начал отжиматься. Лыжи мне показались отдыхом, и я ходил на них с удовольствием. Отдыхала душа и тело, я с радостью шел кататься. Плюсом к этому, моя жена стало ходить кататься вместе со мной. Теперь остается освоить коньки)))


Так же были попытки просыпаться рано утром и совершать прогулку перед работой. Но мороз по утрам сделал свое дело.


Спорт как  то сам вошел в мою жизнь. И я начал подумывать о покупке домой турника и скамьи для  пресса.

А такие моменты стали редкостью. Я любил хвастаться такими фотками перед друзьями, типо смотрите что я пью сегодня.

Я мотивировал жену заняться своим хобби, вместо пустой траты времени на всякую хрень. Хобби связанное с графикой. Мы поставили цели на ближайшие месяцы и она начала действовать.


Со своей стороны я начал дополнительно заниматься своим ютуб каналом, купил себе новый микрофон, взамен старого. Решил вести канал и делиться на нем тем что умею и знаю, без какой либо цели. Я делаю это для себя и мне это нравится.


При создании канала(создал я его давно), я стал черпать вдохновление от этой девушки https://www.youtube.com/channel/UC8G48_G7suQlScUudVXyGkg Я давно смотрю ее канал и всегда был не много в шоке, от того чем она занимается.


Мои ролики(не считая тех что я записал до этого). Я их записал недавно:

В итоге, через 7 дней Новый Год. Надеюсь он не станет для меня НовымСтарым 2020 годом. Я перестаю быть тем самым мертвецом овощем, который плывет по течению, я мотивирован и в голове есть план который начал уже реализовывать.


А вот наша елка) Жена на фото, фоткал сегодня я:) Кто отгадает что за город?

На 2020 год я поставил несколько больших целей и идей, которые я должен попробовать реализовать:


1.  В плане спорта, это начать ходить в спортзал + бег. А так же велосипеды.

2.  В плане хобби, осилить веб, разработку под андроид. Сделать много проектов в сфере радиоэлектроники. В планах приобрести пару приборов в свою лабораторию.

3. Развитие ютуб канала, создание пары бесплатных курсов по некоторому софту. Начать проводить регулярные стримы на ютуб, где я буду показывать свою работу.

4. Попробовать попутешествовать - побывать в ближайших интересных местах нашей области, возможно выбраться куда подальше.

5. Развивать себя как личность. Читать книги. Продолжать учить языки. Начать вести ежедневники и записывать в них какие либо события и интересности( начал делать это). Начать составлять еженедельные и ежемесячные отчеты для анализа своей деятельности.

6. Сделать зубы..


Да и много всего другого. Я не хочу стать роботом или машиной, которая выполняет все задачи перед собой. Просто хочу менять свою жизнь в лучшую сторону, и я начал делать это.


Как так. Спасибо за внимание.

Показать полностью 17 2
31

Сам себе Дед Мороз 2

Пришла вторая моя посылочка с приборами. Обменялся с одним товарищем. Вес посылочки 6 кг, это не 18 кг, как в прошлый раз) Но мне все ровно очень приятно!


Как всегда посылка проходит котоконтроль - котом Сосиской, на кототаможне, в поисках запрещенных предметов - вискас, китекат, колбаса и т.д. Так же проверяется зубами качество коробки. После распаковки, котоконтроль забирает коробку себе, для дальнейших исследований...

Убираем пенопласт и достаем то, что находится в посылке. А в этот раз, в мою лабораторию попали следующие экспонаты:

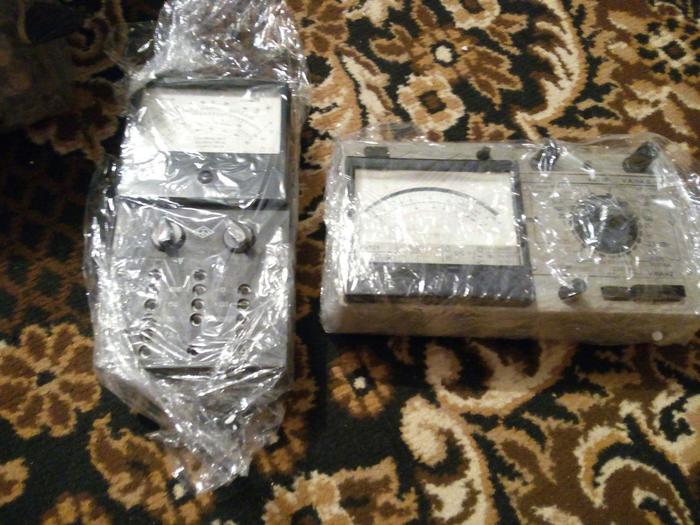

Это старый ламповый осциллограф и две советских цэшки.


Осциллограф  у нас без щупов, зато с родной инструкцией и паспортом.

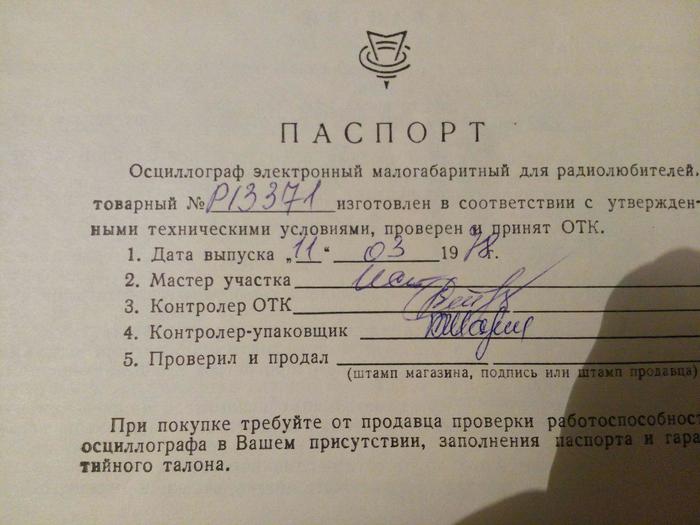

Как мы видим, он 1978 года выпуска. Это ему 40 лет уже, 41 стукнет скоро.


Цэшки так-же без щупов, в одной из них(белая) - погоревшая микросхема, поэтому будем ее ремонтировать.

С приборами поближе познакомимся в следующих моих постах, в них, я буду их включать, смотреть как они устроены и ремонтировать если нужно.


Данные приборы, в данный момент времени не актуальны, но займут свое историческое место в моей лаборатории. Остается собрать под них крепкие полочки, что бы не прятать под столом)

Показать полностью 5
