Всем привет. Так уже вышло, что я ни разу не собирал часы на лампах. Это как то обошло меня стороной. Но что поделать, буду исправляться. Тем более, я не люблю механические часы, особенно большие, особенно когда они каждую секунду гремят свои механизмом, на весь дом.. Меня это просто бесит...

Собирать часы на семи сегментных  светодиодных индикаторах, ну как то не то.

У меня накопилось некоторое количество различных индикаторов, как ВЛИ так и  ГРИ, так и специфических индикаторов. В основном я обменивал свои не нужности на лампы, либо покупал, редко кто-то отдавал лампы просто так.

Кто не знает ГРИ  это газоразрядные индикатор, а ВЛИ - вакуумно-люминесцентный индикатор.

В итоге у меня возникло пару идей, где пригодятся такие индикаторы. я хотел собрать частотомер на логике, и сделать к нему индикацию на лампах. Ну и конечно же часы, куда без них то?) Далее были идеи собрать еще пару разных устройств с ламповой индикацией. Но об них расскажу в будущем.

Я решил проработать схемотехнику работы с индикаторными лампами и способами их управления. Конечно в современном мире, от таких ламп наверно нет толку, и используют их чисто для эстетики и антуража.  Но мне интересно ковыряться со всей этой древностью, запускать лампы, смотреть на их свечение. Это радует мою душу и это есть мое хобби.

Далее, по фотографиям. Все они были сделаны мною, в разное время. Кроме одной фотографии, я ее нашел в интернете.

Осторожно, много фотографий...

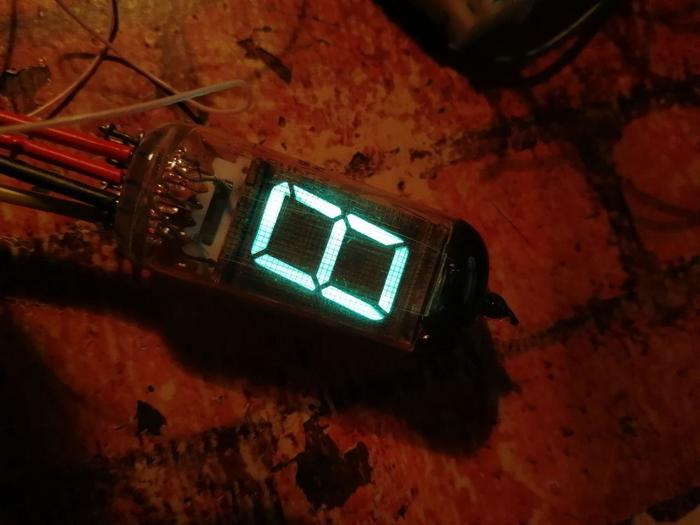

Примеры свечения ламп(ИН14, ИН15, ИВ12):

Лампа ИН18. Одна из самых дорогих ламп из линейки ИН.

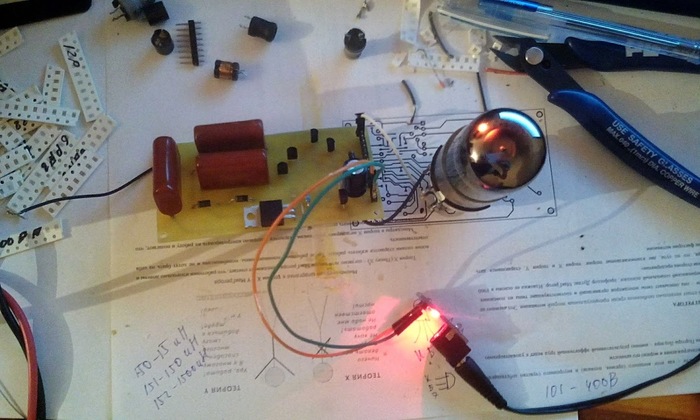

Помимо ВЛИ И ГРИ,  один раз удалось поработать с декатроном. Блок питания был собран на mc34063 + умножитель напряжения. Декатроны так-же ставят в часы, в качестве разделителей либо для красоты.

Конечно, свечение ГРИ намного круче и красивее, чем свечение ВЛИ ламп. Но последние стоят на порядок дешевле, да и найти их проще.

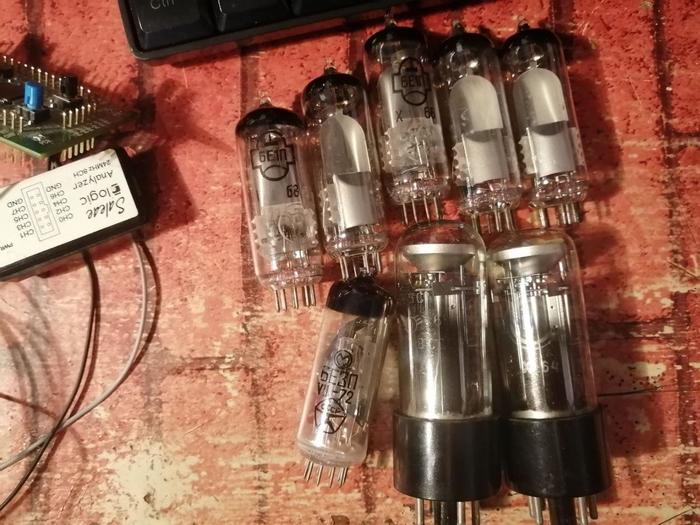

Из специфических ламп, у меня есть вот такие вот индикаторы, из линейки 6Е. С ними я еще не работал. В часах им конечно сложно найти применение, но вот использовать как индикатор уровня какого либо сигнала - почему бы и нет?

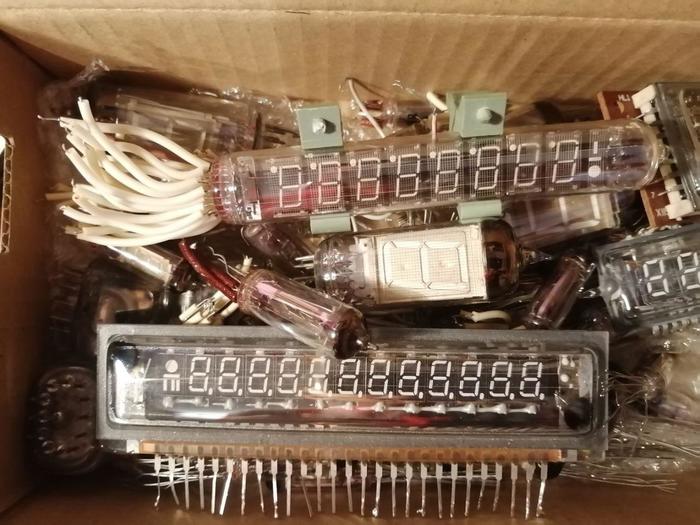

Не много фотографий моих запасов. ВЛИ индикаторы:

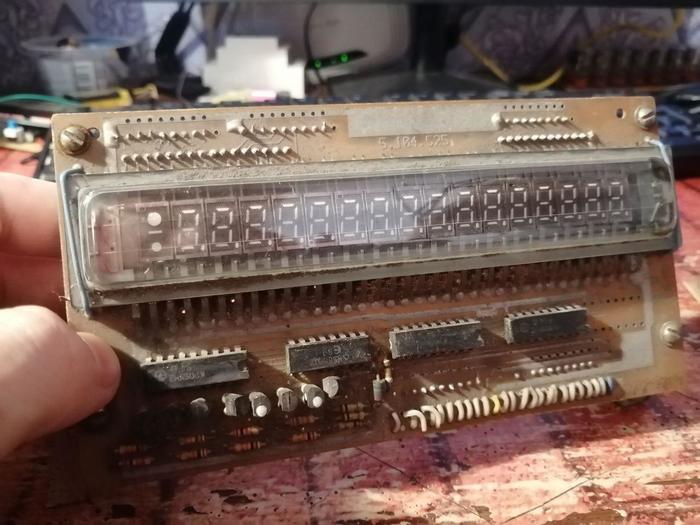

Индикатор ВЛИ, скорее всего от калькулятора. Кандидат на работу в частотомере.

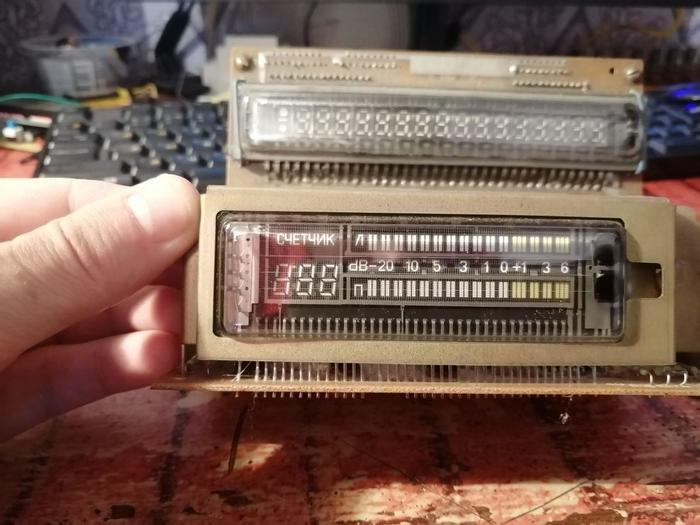

Индикатор уровня звука, от какого магнитофона/проигрывателя/усилителя я не знаю. есть идеи собрать усилитель и приспособить этот индикатор в нем.

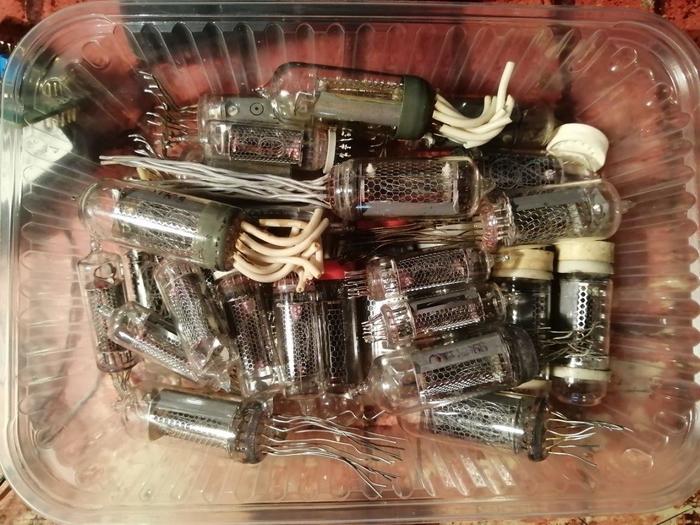

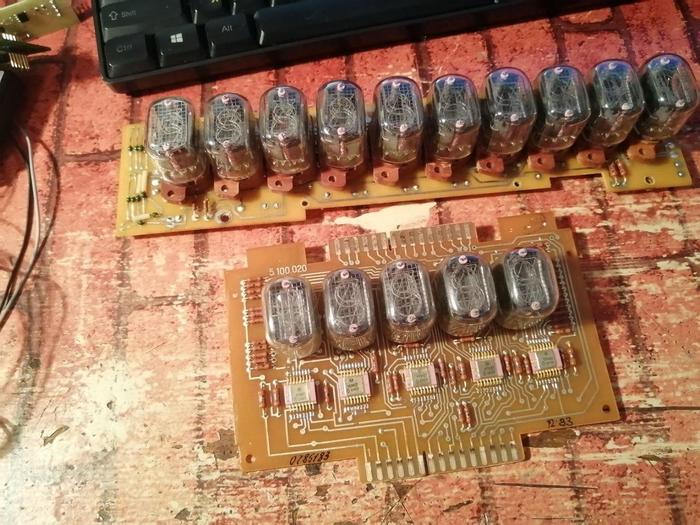

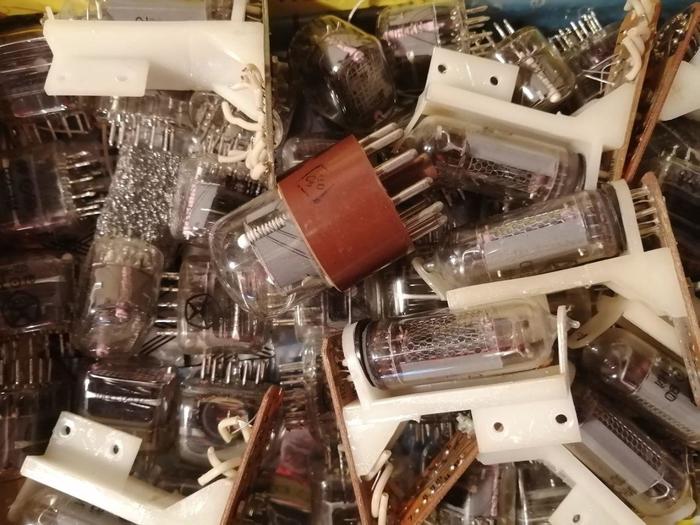

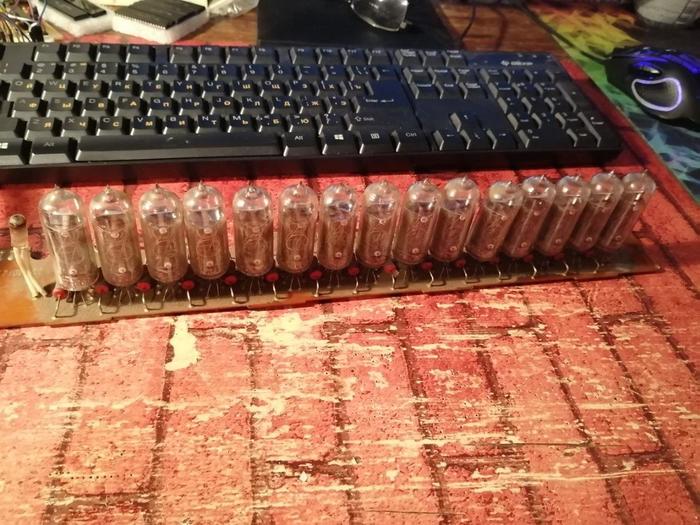

ГРИ индикаторы.  В основном это индикаторы ИН14, 15, 12, 6, 19.

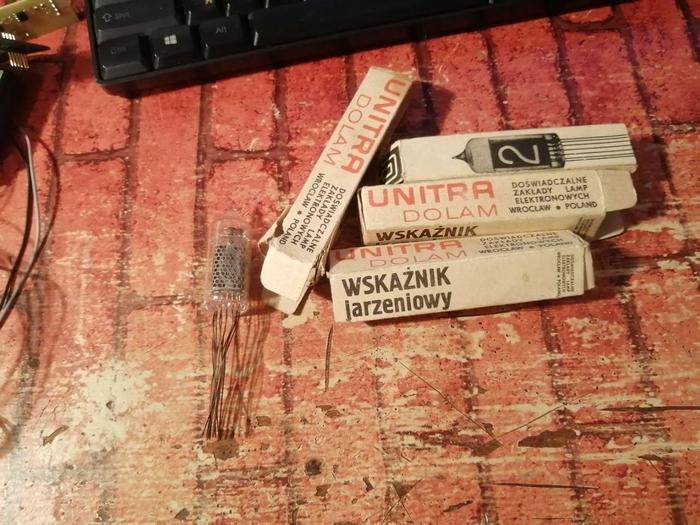

Польские индикаторы LC-531. Даже сохранились коробки. Выводы уже почернели от времени.

Еще в запасах лежит коробка новых ламп ИН-13...

Первым я делом я решил освоить работу с лампами ВЛИ. На них я соберу первый экземпляр часов + индикацию для частотомера.

Для питания ВЛИ индикаторов необходимы 2 напряжения - для питания накала и для питания сеток + сегментов ламп. Накал я питаю от преобразователя на LM2596. Для питания сеток и сегментов, я использую самодельный преобразователь на 555 таймере. Уровни напряжений стоит смотреть в документации на лампы.

На этом видео, мои изыскания в плане блока питания и регулировки яркости ламп:

На этом естественно мои эксперименты не останавливаются. Так как, охото,  собрать оптимальную систему для питания ламп. Тем более вычитал на одном из форумов, что накал рекомендуют питать переменным напряжением.

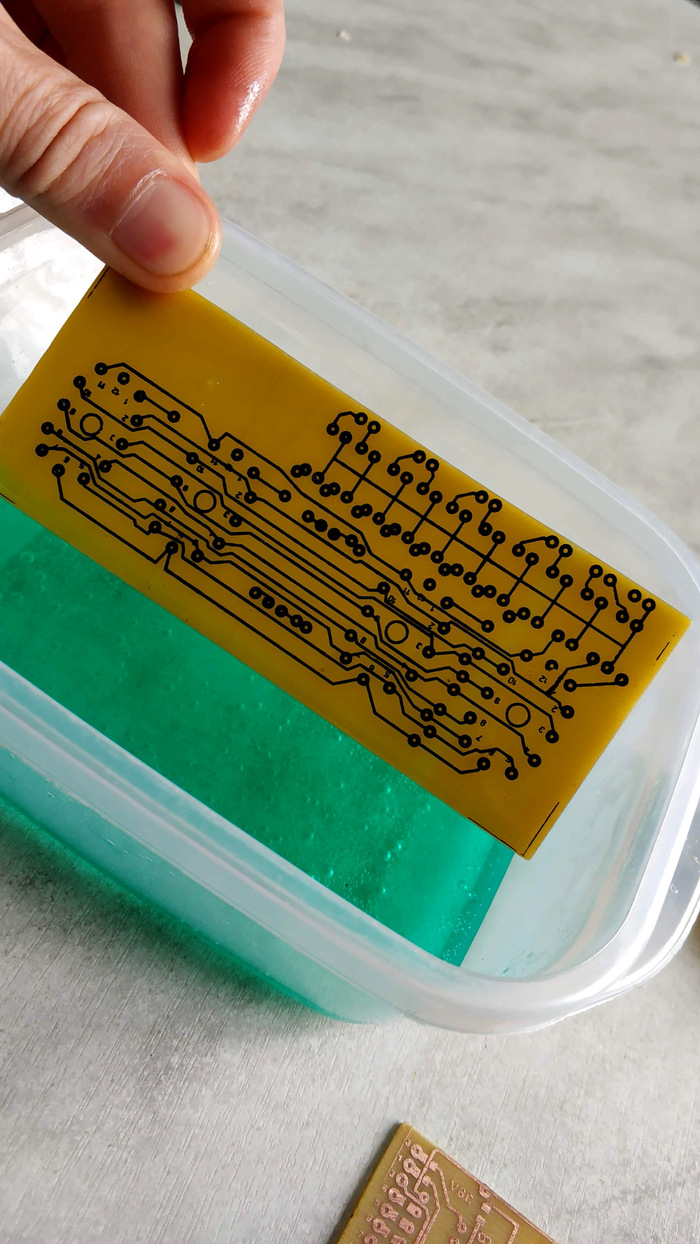

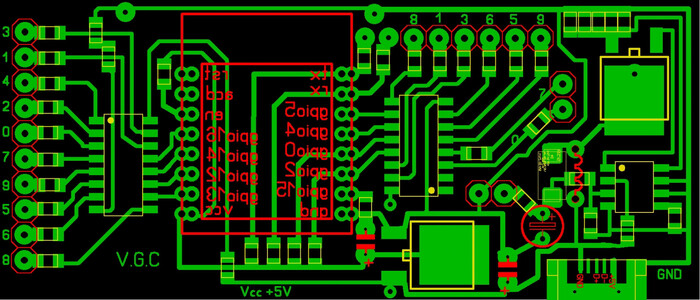

После того как я собрал пробный блок питания, я решил начертить схему и спроектировать печатную плату. Я решил использовать 4 лампы ИВ-12 в качестве часовых и минутных, а в качестве секундных использовать лампы ИВ-6..

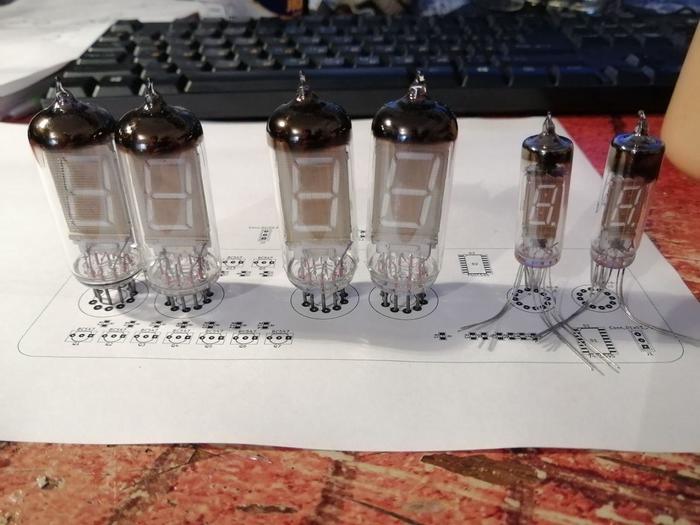

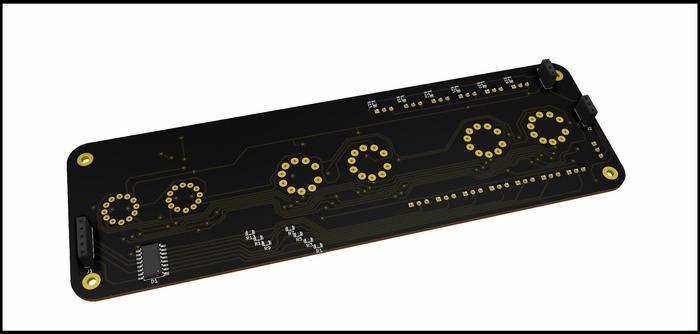

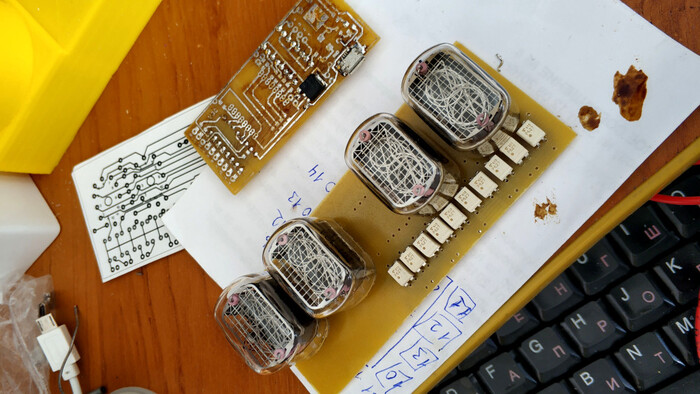

Получилась следующего вида плата под индикаторы + компоновка на бумаге:

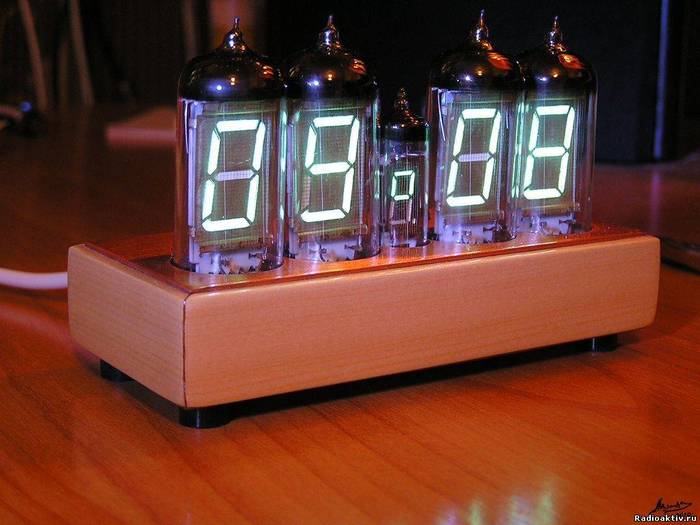

Да, да...Я забыл про разделительную индикацию между лампами. Типо точки или тире, что бы визуально отделять часовые лампы от минутных.. решение нашлось быстро, естественно в гугле. Вот та самая картинка, про которую я написал в самом начале поста:

В качестве разделителей между лампами - можно использовать более мелкие лампы, типа ИВ-6 или ИВ-3. Которые у меня есть. Потраченное время на разработку предыдущей платы, конечно не вернуть, но что поделать..

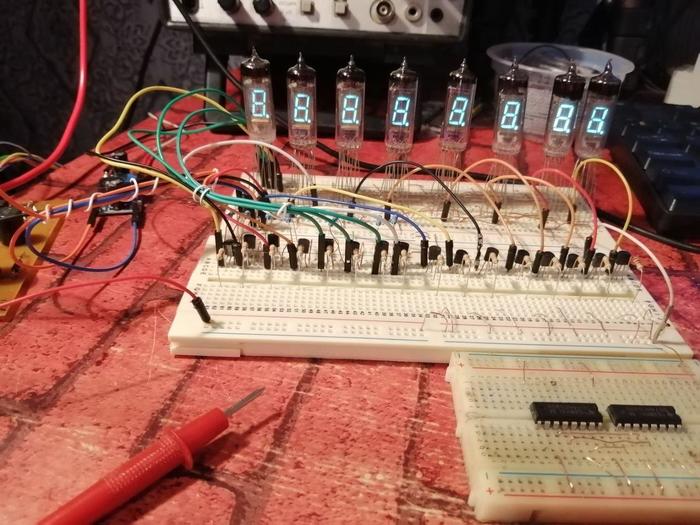

Я решил собрать макет с лампами на базе макетных плат. Вместо ламп ИВ-12, я решил использовать, для макета, лампы ИВ-6. Т.к. у них гибкие выводы и их удобно втыкать в макетную плату.

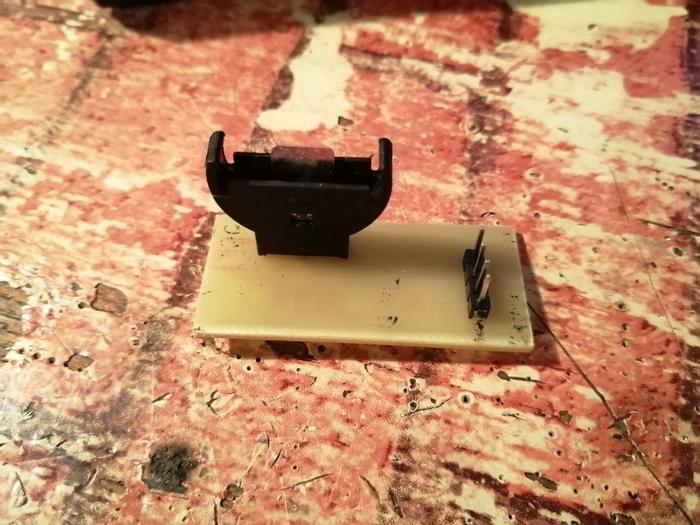

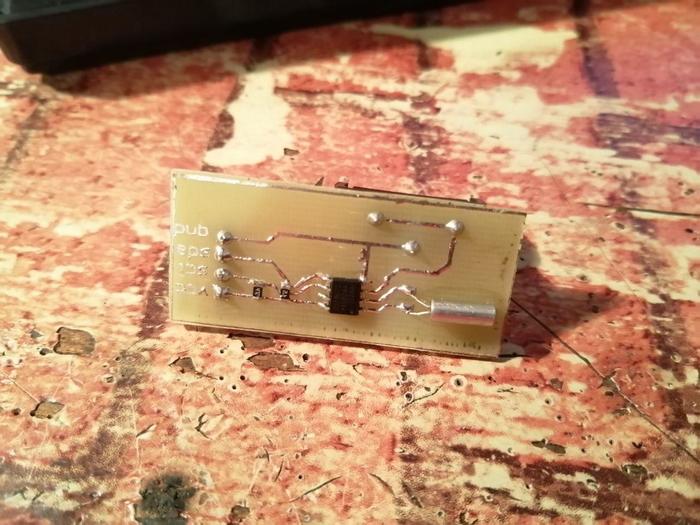

Управление часами я решил сделать на базе микроконтроллера stm32f100, тем более у меня есть макетная плата STM32VLDISCOVERY. В ней уже есть встроенные часы реального времени, поэтому не придется ставить дополнительную микросхему RTC. Хотя, у меня уже давно лежит самодельный модуль RTC и воткнуть его в макет, не составило бы и труда. Фотографии модуля RTC. Останется только  найти в своих запасах батареечку на 3В. Но я этого делать не буду. Зачем лишний корпус на плате?

Видео работы макета:

В следующем посте, я опубликую готовую конструкцию, или что из этого выйдет.... Вообще я бы хотел получить единый модуль управления как  для ВЛИ ламп, так и для ГРИ ламп.  Посмотрим что в итоге получится.

С вами был котейка, до новых встреч. И мое серьезное ламповое лицо:

А знаете почему серьезное? Да потому-что я решил сделать двухсторонние платы под часы и побрел в магазин. А лист текстолита двухстороннего, формата А4 - стоит 450рублей..... Это же сколько вискаса можно накупить.....

Здравствуйте.
Электроника, схемы, паяльник, припой и канифоль, ммммммммм этот запах.
Я буквально влюблен в электронику.
Очень нравится придумывать что то, ну или когда скучно разбираться в работах других мастеров.

В одно время заинтересовали меня лампы... точнее вакуумные индикаторы типа ИВ и т.п.
Но и собственно будучи человеком увлеченным накуплено их было чуть меньше чем дох. .. короче много.

Начал я мастерить, насмотрелся на то что делают другие и решил попробовать тоже сделать часы.

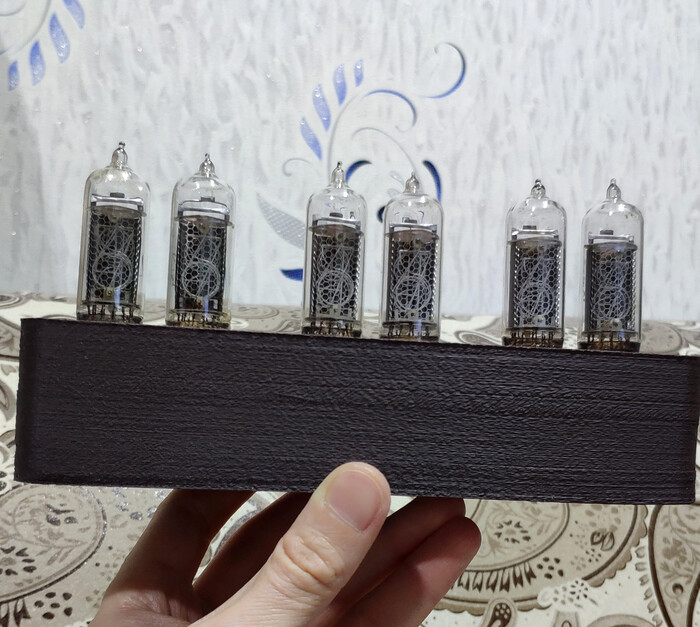

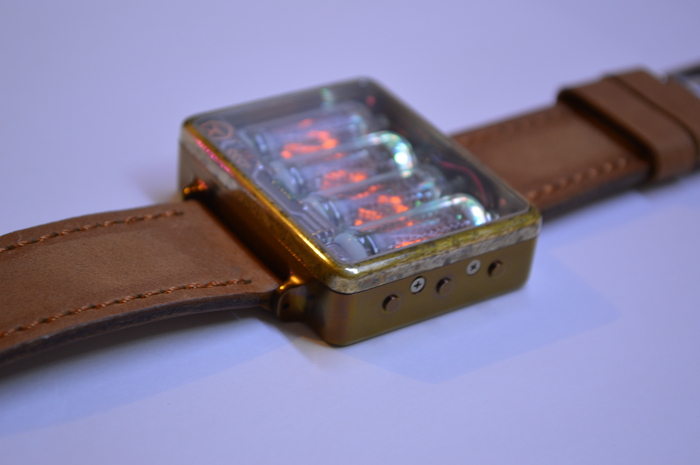

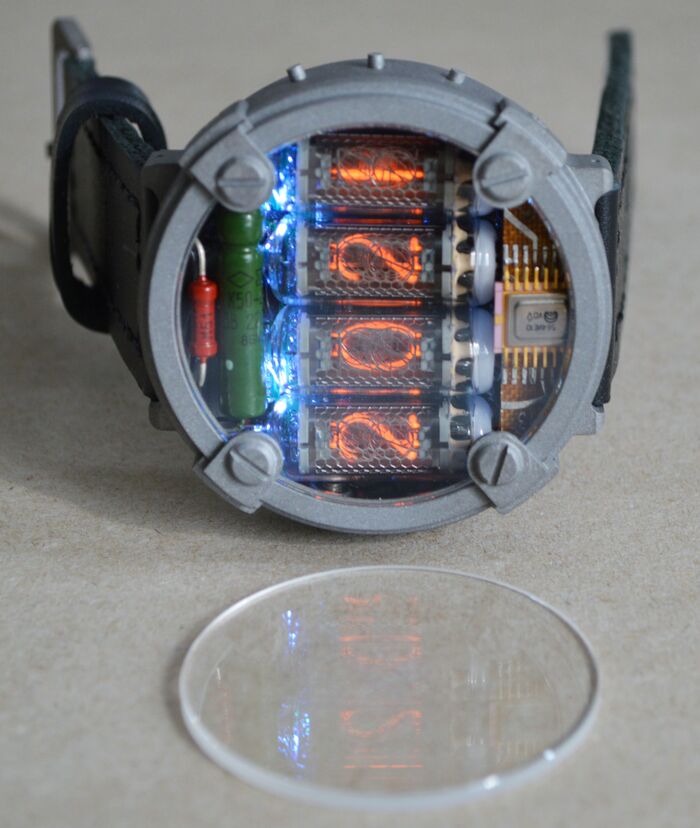

Вот такие получились они. Помелькали они чуть в интернете со схемой сборки и забылось....
И тут спустя наверное год обращается ко мне человек с просьбой сотворить чудофлешку, но при помощи всего одного индикатора.
Ну чего же не попробовать, взялся. Думал думал... и примерно через месяц выдал первый прототип.

Далее еще наверное неделю потребовалось чтобы всё согласовать и настроить, предложить новые функции и удалить старые.

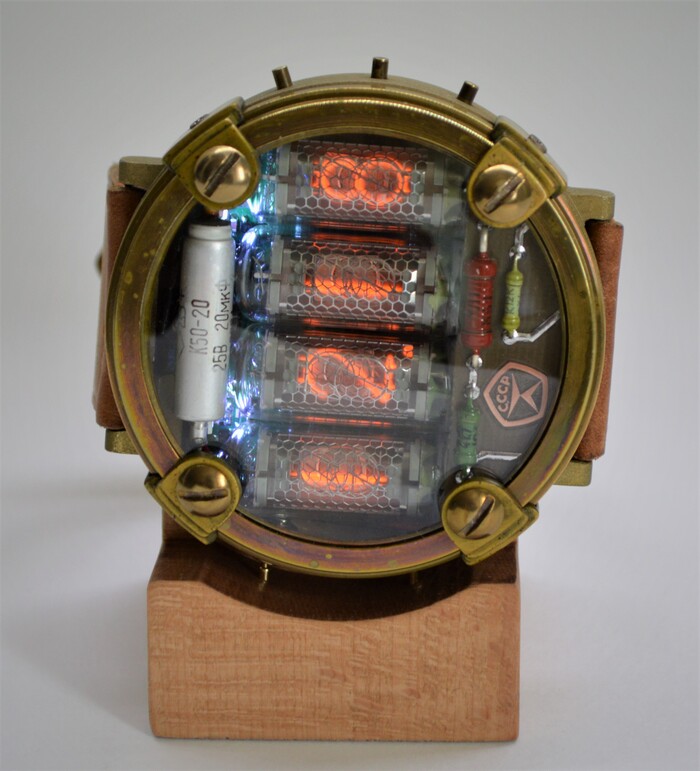

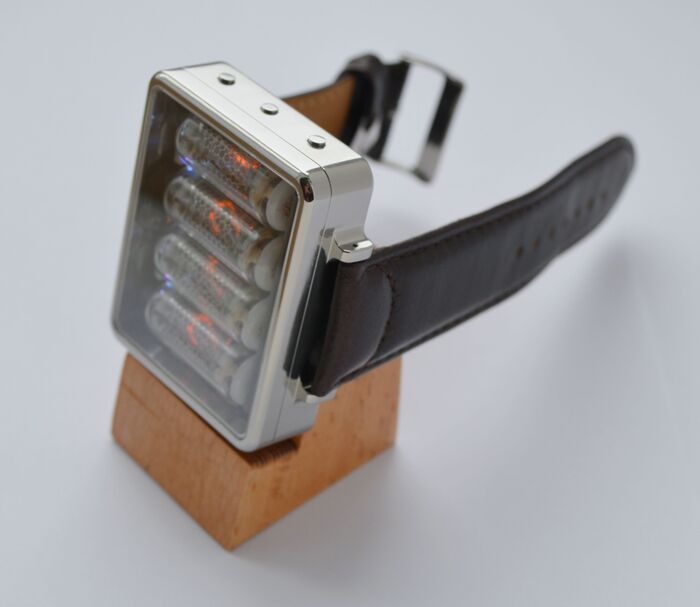

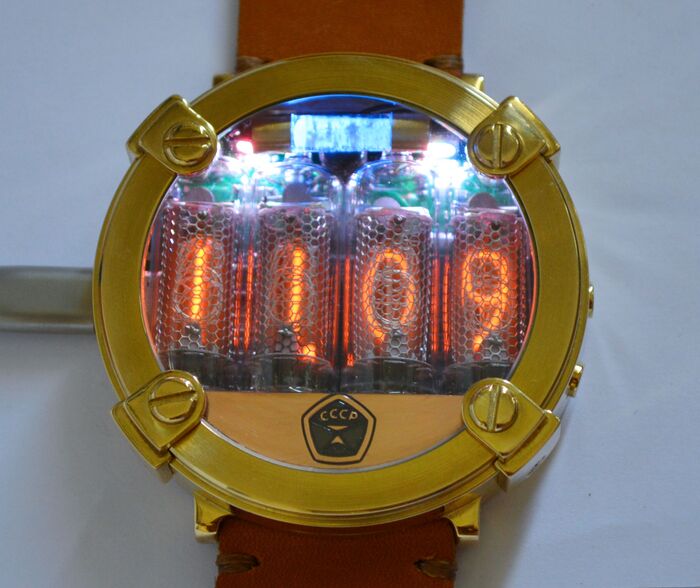

Получился вот такой результат.
Всех всё устроило и отправилось 6 таких штучек в... Израиль, отправилось почтой.
Первая посылка пришла довольно быстро... Там посмотрели, что то исправили и за ней последовала вторая, которая почему-то застряла и шла в 4 раза дольше.
За тем последовала третья которая пришла.... Но! Как сказал получатель ,по ней наверное проехался танк! Потому как половина посылки была похожа на блин.
Ну а дальше...
И при таких сроках, это конечно никого не устроило.
Да еще и переезд начался.

Вот такая история.
Но опыт полученный при этом бесценен. Да еще и посмотрел и узнал как делаются все эти дорогущие стимпанк флешки и что там внутри.
Спасибо что дочитали.

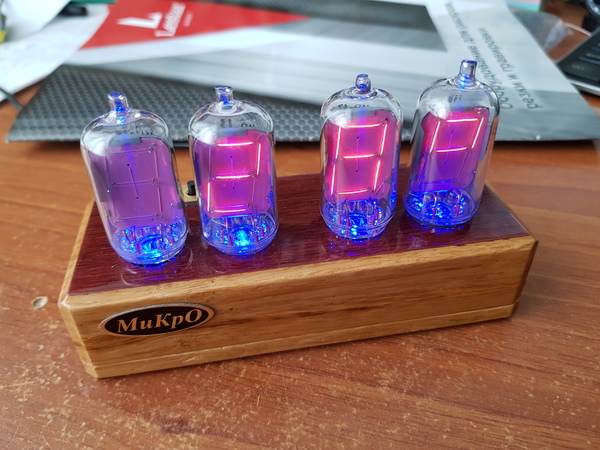

Попались мне достаточно редкие индикаторы ИВ-13, и вот, что получилось ...
